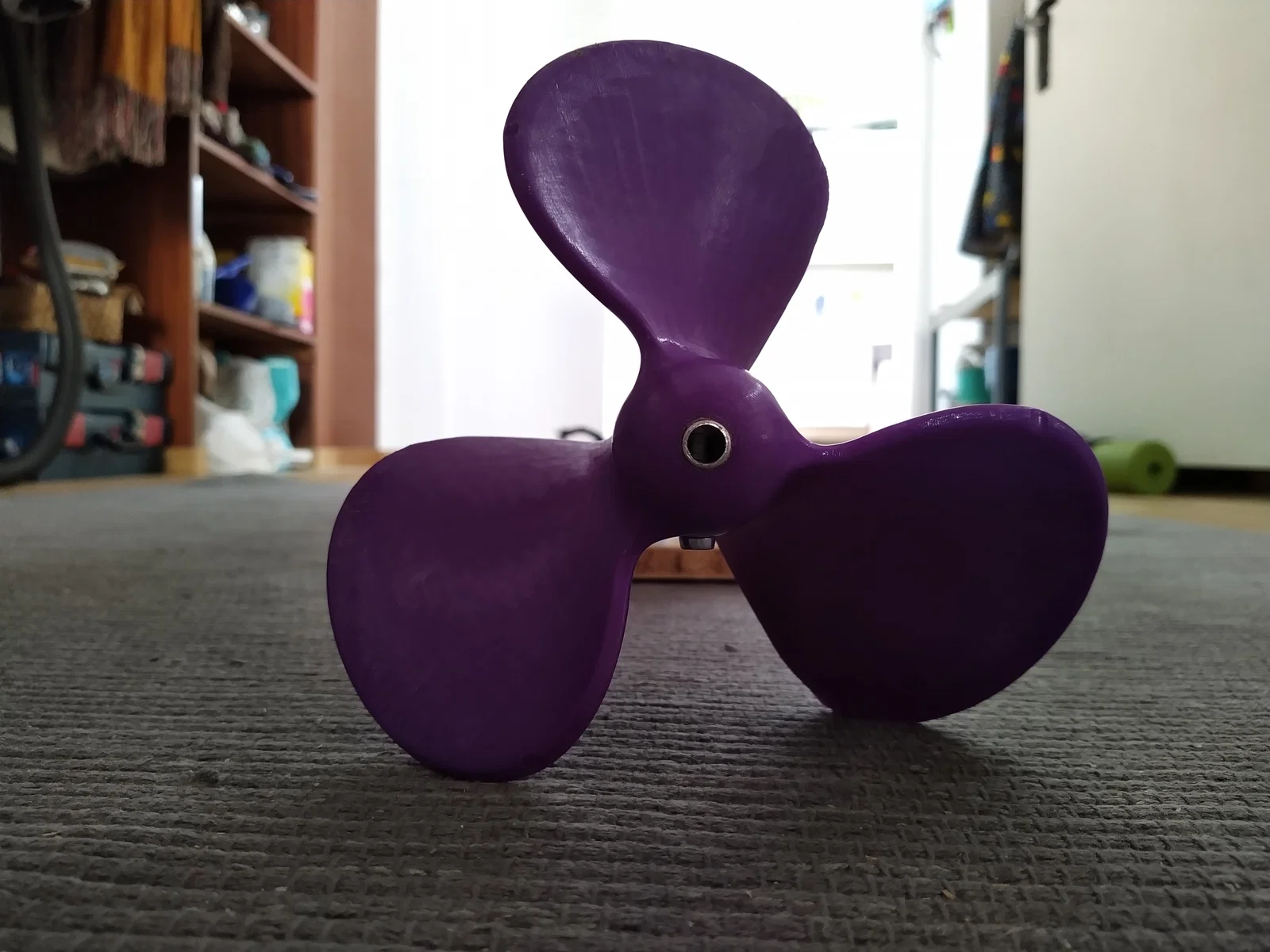

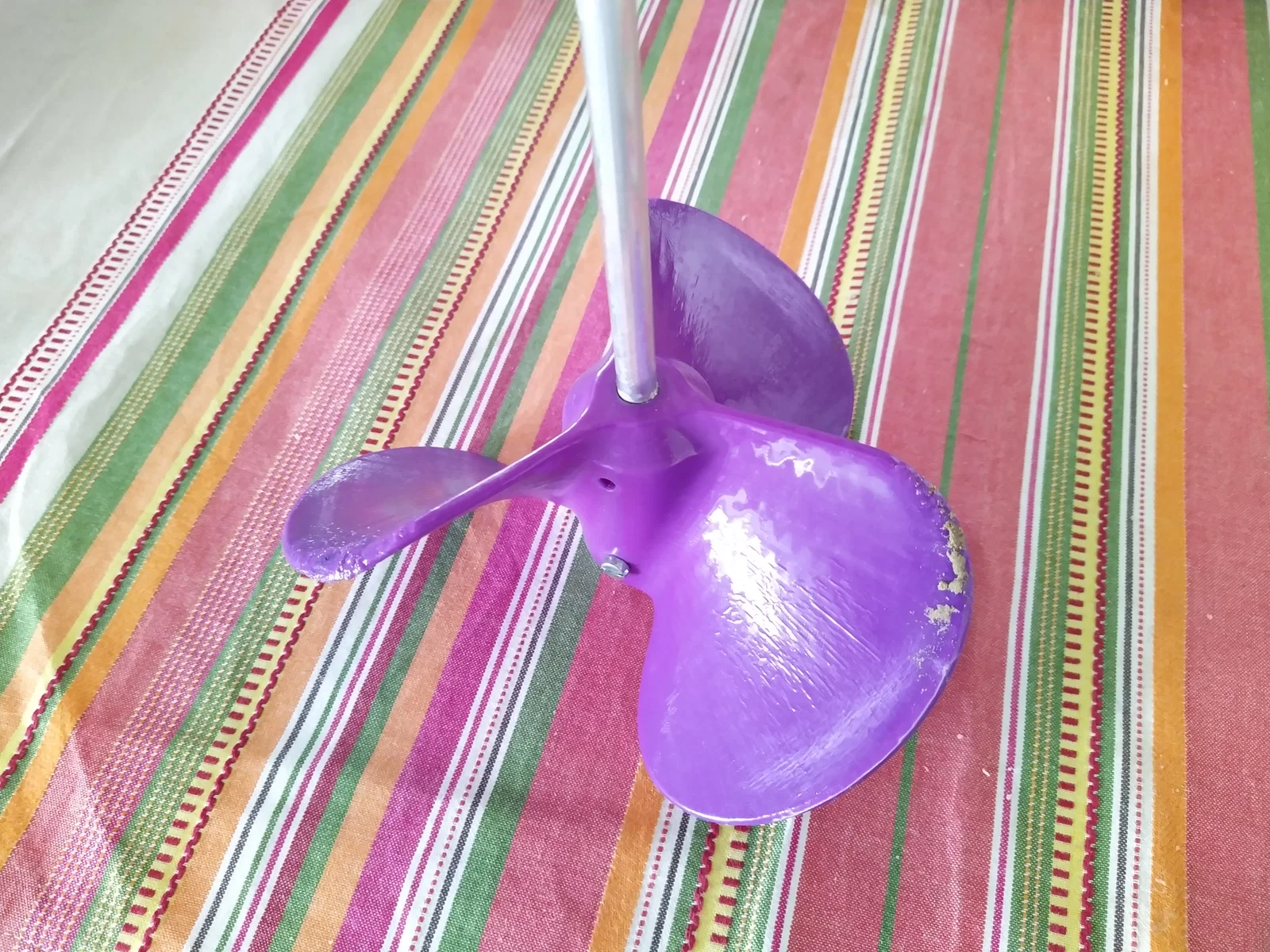

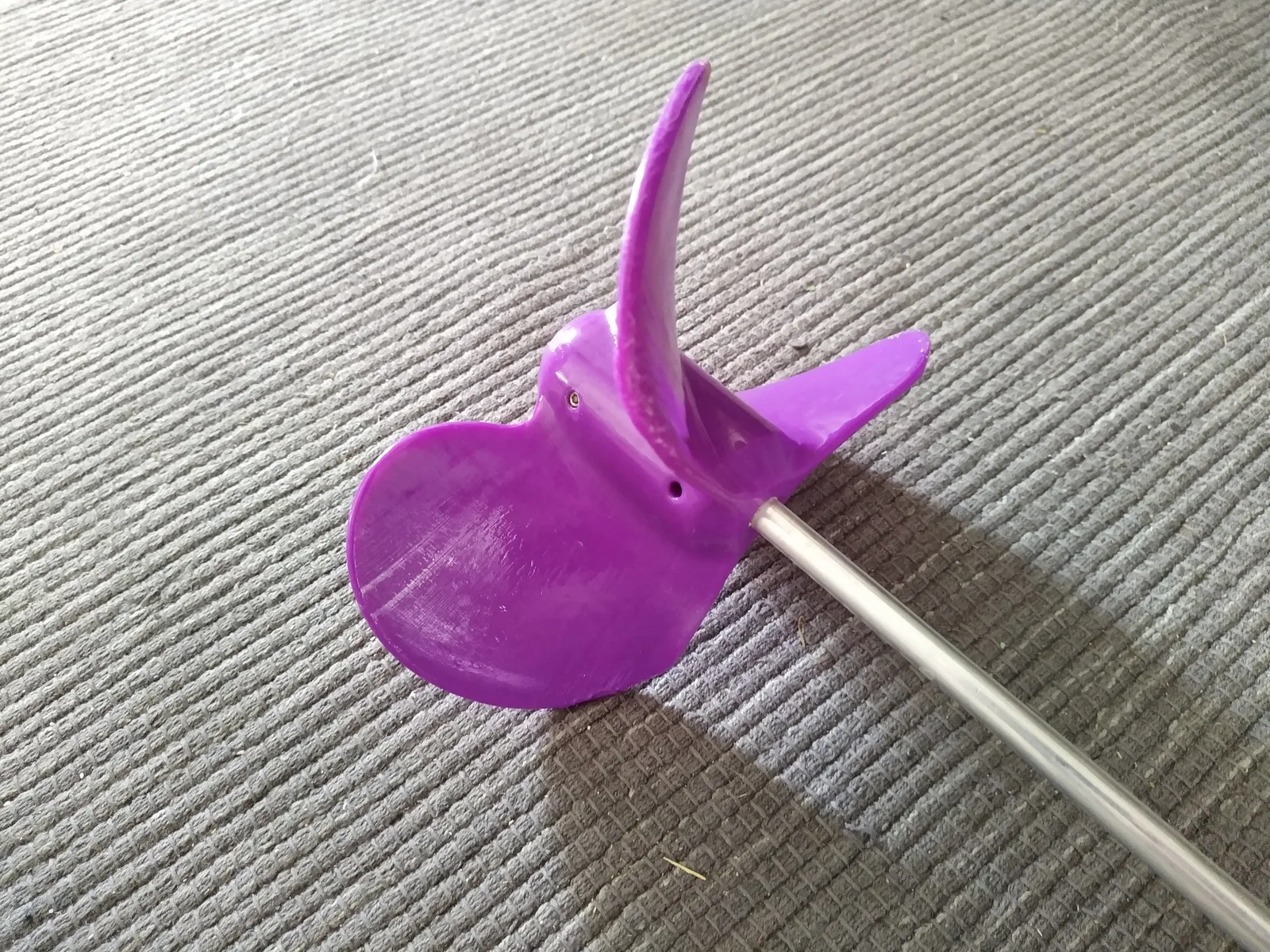

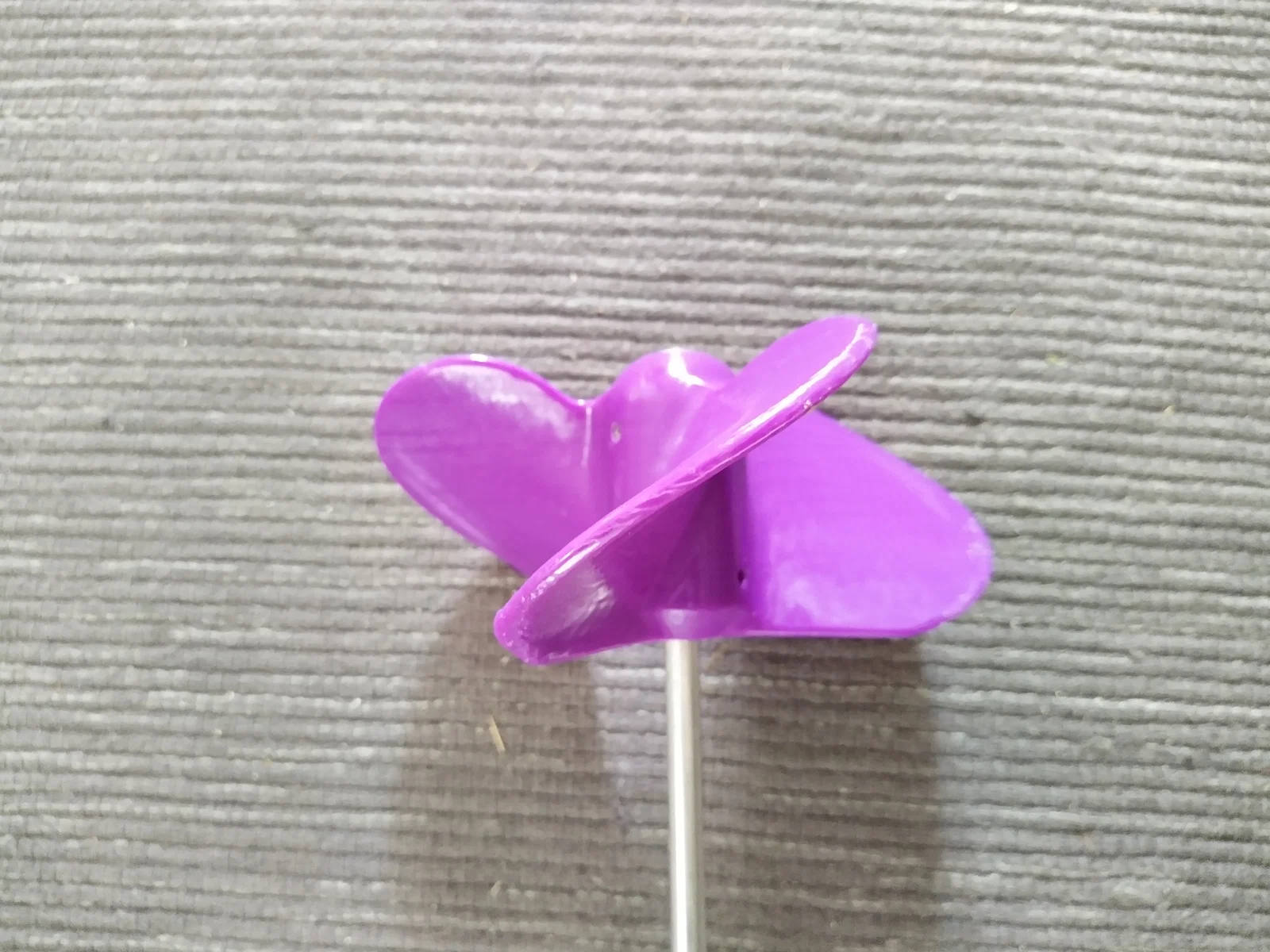

Chân vịt thuyền 20cm, 13cm & 10cm, trục 10mm

Chân vịt (propeller) mình thiết kế để chạy xuồng canoe bằng điện. Có thể quay bằng máy khoan pin.

Edit: /* Để làm rõ thêm.

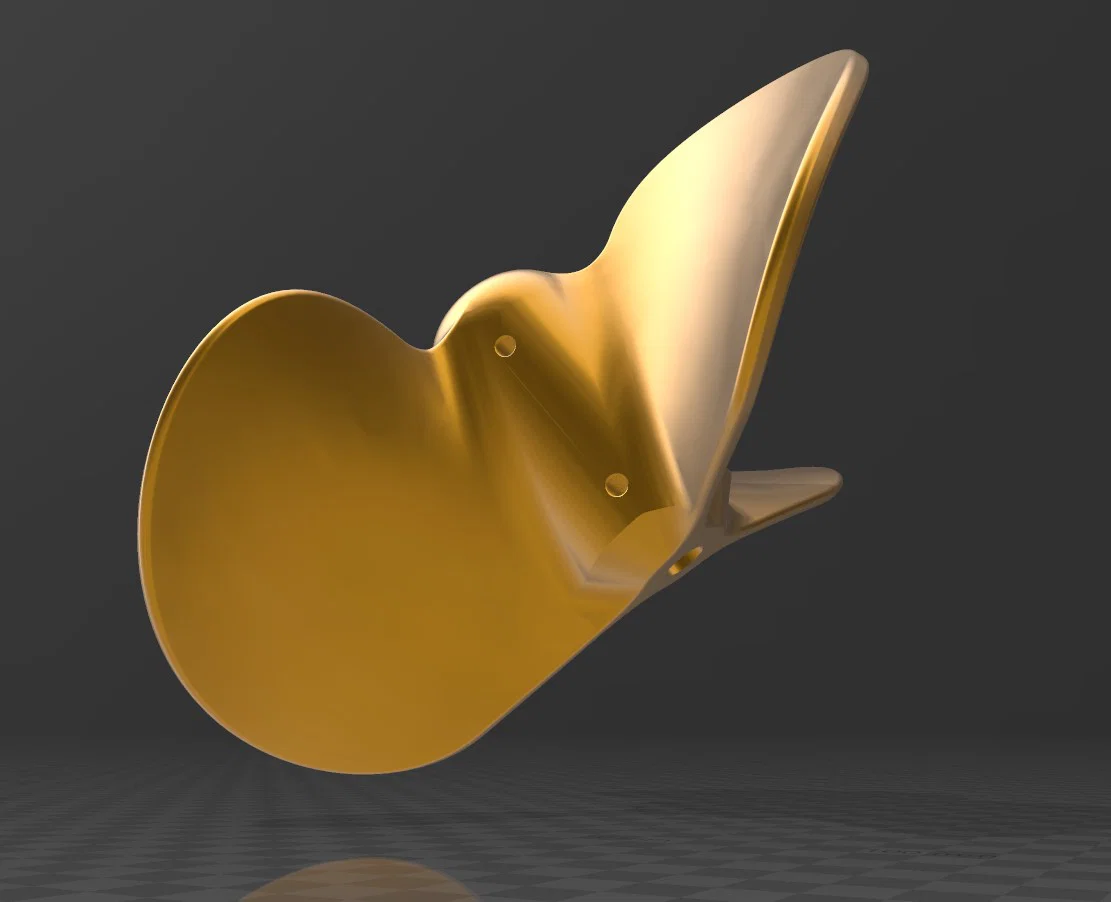

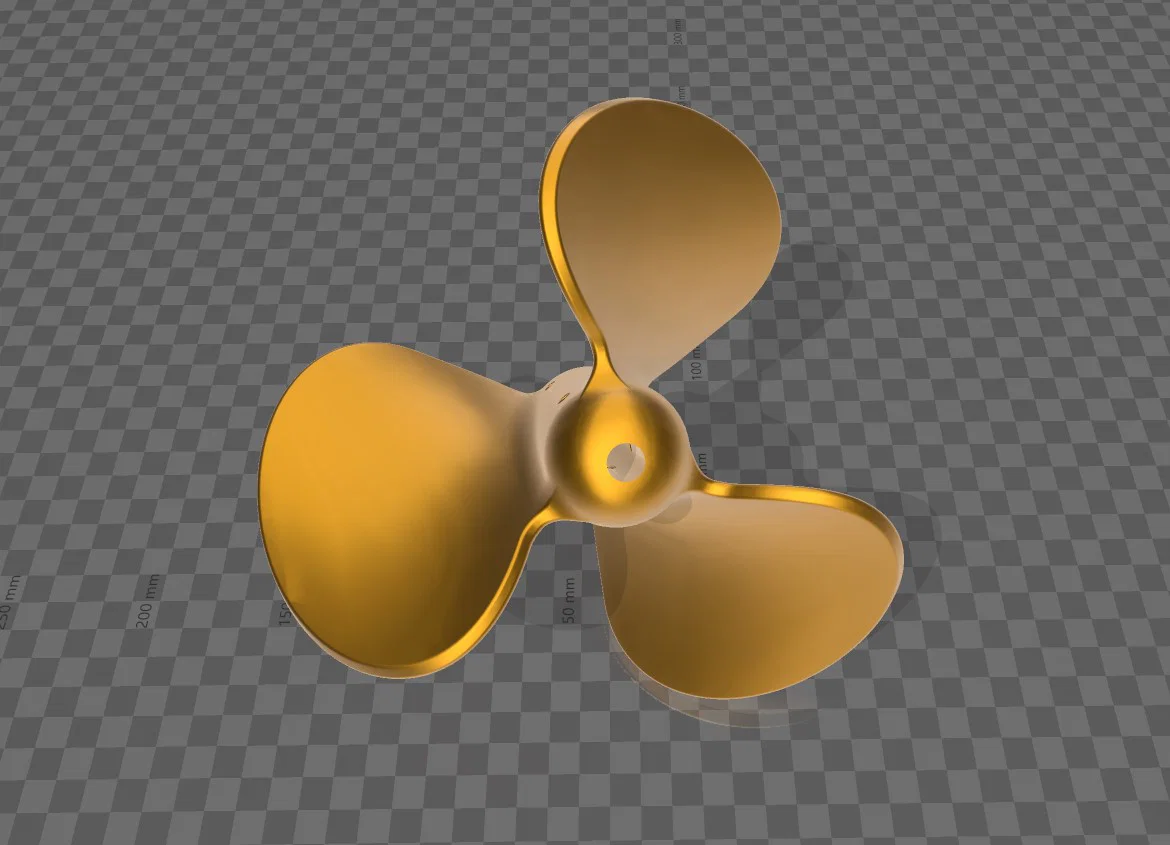

20cm_10mm.3mf là chân vịt đường kính 20cm và lỗ cho trục (shaft) đường kính 10mm. Góc đầu cánh 30°; bước (pitch) 314mm/vòng (rev)
20cm_15mm.3mf cũng là 20cm và lỗ đường kính 15mm.

Model MỚI: 13cm_10mm_flat.3mf đường kính 13cm và trục 10mm, nó hơi “phẳng” hơn và góc ít “gắt” hơn. Hợp với motor mô-men xoắn thấp (low torque) và RPM cao. Góc đầu cánh 30°; pitch 204mm/rev

Model MỚI 2: Parametrised_MK7_10cm_10mm_flatter.3MF
Đường kính 10cm trục 10mm; góc đầu cánh 30°; pitch 157mm/rev;

13cm_10mm_flat.3mf và bản 10cm cần support.

Bạn scale cái nào cũng được cho đúng nhu cầu ;-)

*/

Có một phiên bản lỗ 15mm có thể scale xuống 66,67% (20cm_15mm.3mf) trong slicer để ra chân vịt đường kính 13cm với lỗ 10mm. Hoặc bạn scale bản 20cm (20cm_10mm.3mf) xuống 60% để dùng với trục 6mm.

Dùng ốc M5 để cố định lên trục.

Thời gian in hiển thị là cho bản 66%.

Bản nhỏ dễ thao tác hơn và kích thước hợp với xuồng canoe nhỏ, tuy nhiên cần RPM cao hơn (khoảng +-2000rpm) để chạy hiệu quả.

Hướng dẫn in (Print instructions)

Có thể in không cần support. Mình in bằng ABS.
13cm_10mm_flat.3mf cần support.
