CR-6 SE 'X' - Mount SKR Mini E3 V3 & Case BTT TFT35 V3 (Easy Swap)

TRANG NÀY DÀNH CHO CÁC PHẦN TƯƠNG THÍCH VỚI CR-6 SE. BẠN CÓ THỂ TÌM BỘ KIT PCB “EASY SWAP” CỦA MÌNH Ở ĐÂY:

• https://embracemaking.com/products/cr10-smart-cr6-se-mainboard-easy-swap-pcb-kit

Creality CR10 Smart và CR-6 SE là những nền tảng có rất nhiều tiềm năng. Tuy nhiên, vẫn có một vài yếu tố thiết kế trên các máy in này cần được cải thiện để máy có thể phát huy hết khả năng.

Hot end của Creality tích hợp cảm biến strain gauge vào thiết kế nhằm phục vụ auto bed levelling. Về cơ bản, đầu nozzle sẽ trở thành đầu dò cân bằng bàn in. Ý tưởng này thì cũng hay, nhưng lại giới hạn số lượng nâng cấp tương thích và theo thời gian đã chứng minh là kém ổn định, độ tin cậy không cao. Phần lớn vấn đề của các máy này có thể truy về việc đầu dò strain gauge hoạt động không đúng.

Sẽ rất tiện nếu mainboard của chúng tương thích với các cảm biến kiểu CR-touch / BL-touch như trên những dòng Creality cao cấp đời mới. Tiếc là không phải vậy, và việc thiếu hỗ trợ nền tảng cho các máy này khiến chủ máy khá bế tắc khi muốn nâng cấp – cho tới bây giờ.

Các PCB của mình sẽ “mở khóa” tiềm năng để bạn dùng được rất nhiều loại control board, cảm biến auto bed levelling, màn hình, hot end và extruder, bằng cách làm cho phần đi dây trở nên đơn giản và dễ dàng.

Bạn có thể nâng cấp mainboard lên bất kỳ controller hiện đại nào bạn thích mà vẫn giữ lại phần lớn dây zin của máy. Nghĩa là không còn phải tốn hàng giờ nghiên cứu pinout diagram rồi khổ sở tự làm bộ dây mới từ đầu với cả đống terminal nhỏ xíu và dụng cụ bấm cos chuyên dụng. Toàn bộ quy trình sẽ càng gần kiểu “plug and play” càng tốt. Mình đã làm phần khó giúp bạn rồi.

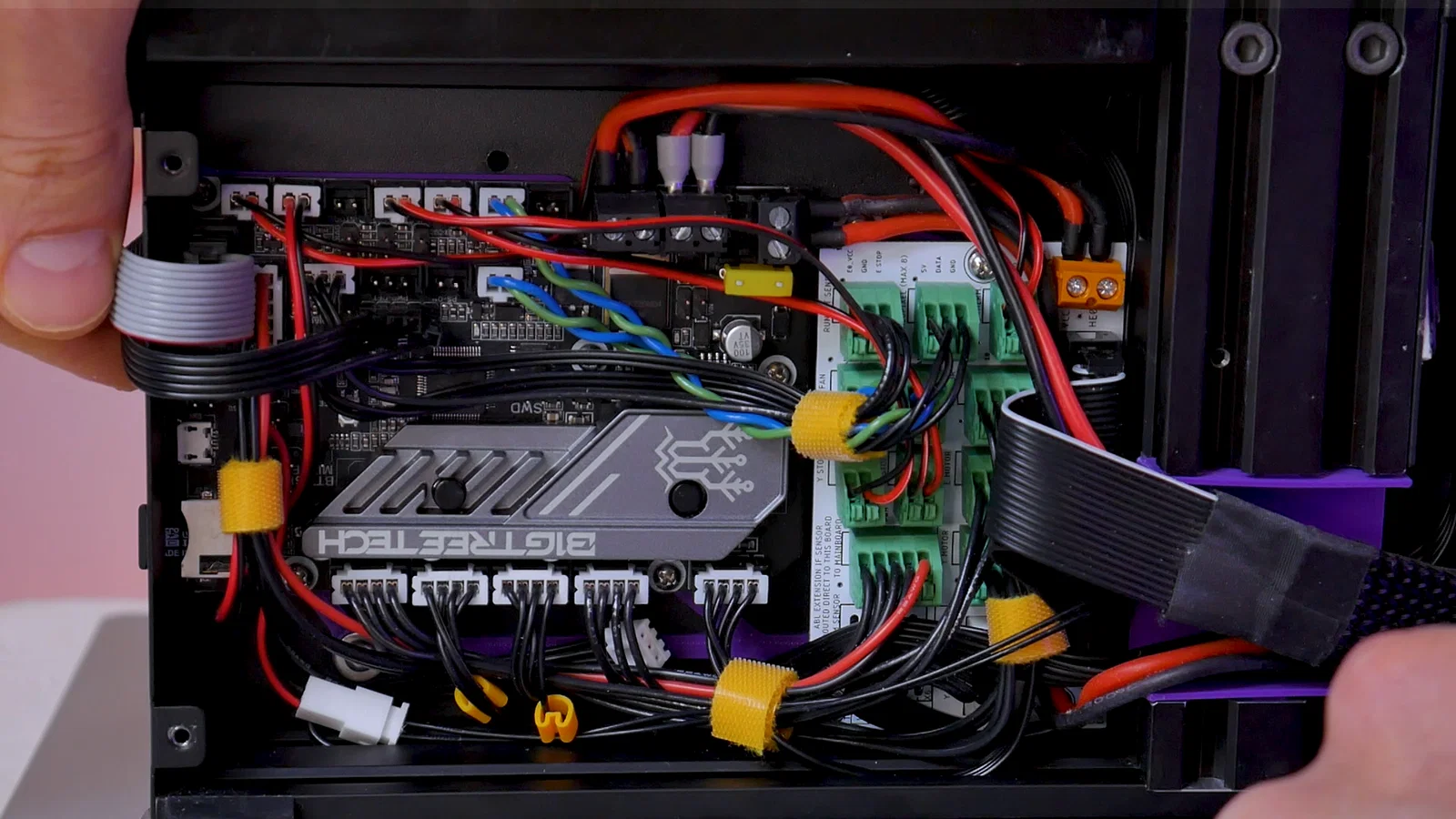

PCB gantry zin sẽ được thay bằng PCB “auxiliary”, còn PCB “breakout” sẽ đặt bên trong khoang điện tử chính ở đáy máy. Các ribbon cable zin (đặc trưng của CR10 Smart và CR-6 SE) sẽ cắm trực tiếp vào các board này, và mọi kết nối đều được “break out” để bạn nhận diện nhanh và dễ.

Dùng spring terminal giúp việc đấu nối đơn giản hơn mà không cần dụng cụ bấm cos chuyên dụng. Việc đổi dây cũng nhanh và gọn vì nếu lỡ đấu nhầm, bạn không cần phải rút pin/re-pin các connector nhỏ. Chỉ cần nhả dây bằng push spring terminal và đổi kết nối trong vài giây.

Các kết nối từ cụm printhead (quan trọng nhất là ABL probe) có thể cắm trực tiếp vào auxiliary board mới trên gantry. Bạn sẽ không phải mất thời gian cắt nối và kéo dài dây để với tới mainboard.

Bạn có thể chọn bất kỳ main control board hiện đại nào, nhưng Big Tree Tech SKR Mini E3 V3 là lựa chọn khuyến nghị và cũng được demo trong các video bên trên. Hiệu năng/giá rất khó có đối thủ. Wiring diagram ví dụ có ở đây:

• SKR Mini E3 V3 Wiring Guide

Để bạn dễ hơn nữa, mình cũng đã cấu hình firmware cho controller này. Bạn có thể tải ở link sau:

• SKR Mini E3 V3 Firmware for CR-6 SE

Bạn cũng có thể tìm cấu hình PrusaSlicer cho máy này tại đây:

• CR-6 SE ‘X’ Prusaslicer Profile

Ngoài ra, mình còn làm thêm một bước nữa và thiết kế đầy đủ các mounting adapter cho SKR Mini E3 V3 và các PCB custom này để dùng trên CR10 Smart và CR-6 SE. Bạn có thể tải xuống và in miễn phí!

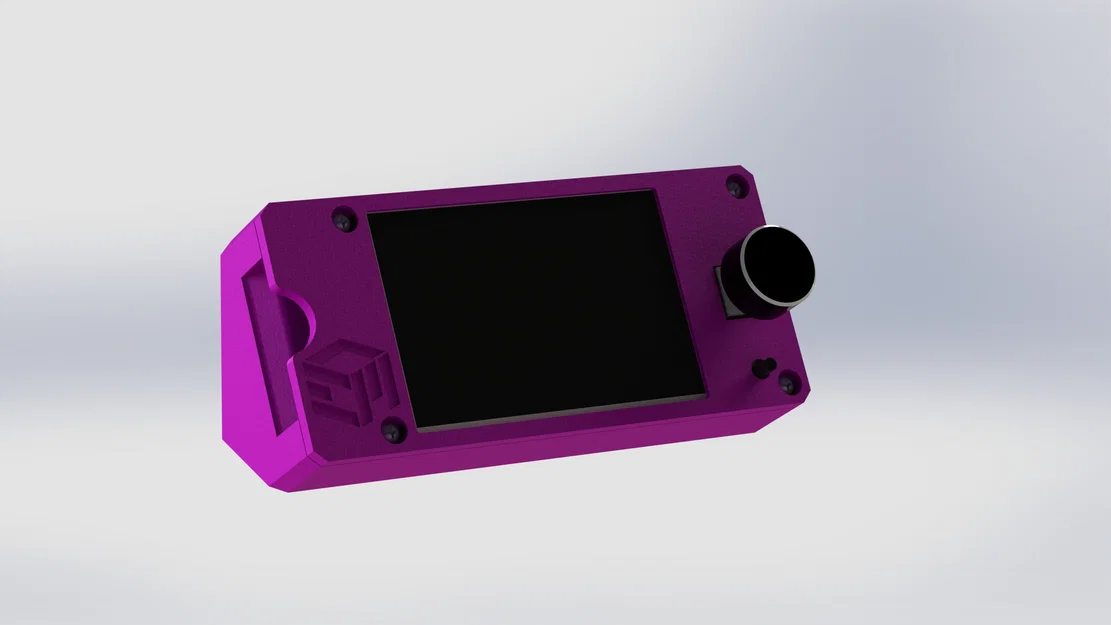

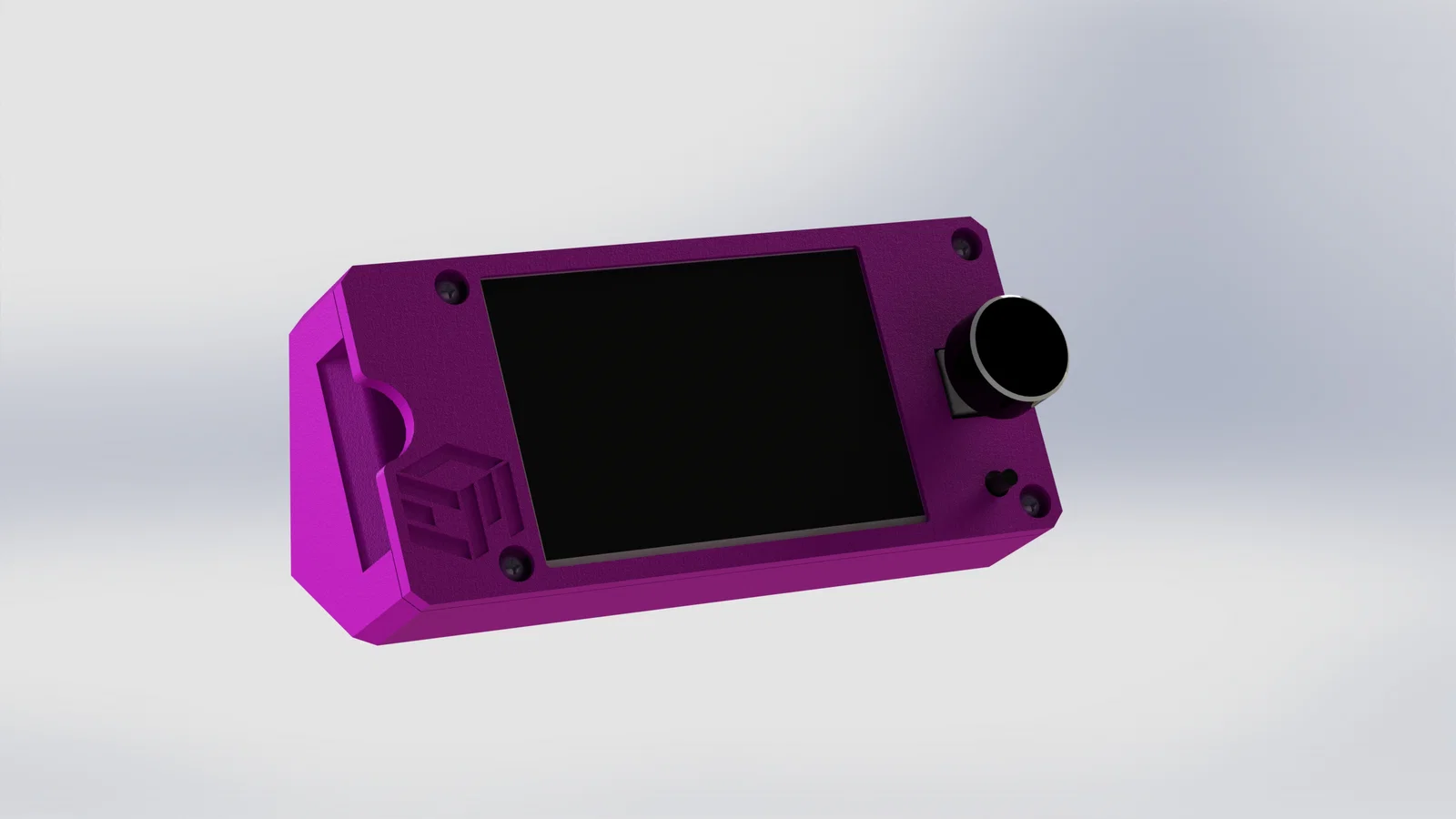

Như một phần bonus, mình còn thiết kế mount, adapter và housing cho các nâng cấp khác trong video (ví dụ: Neopixels, màn hình cảm ứng TFT). Các file thiết kế đó là MIỄN PHÍ và có thể tải ở đây:

• BẠN ĐANG Ở ĐÂY

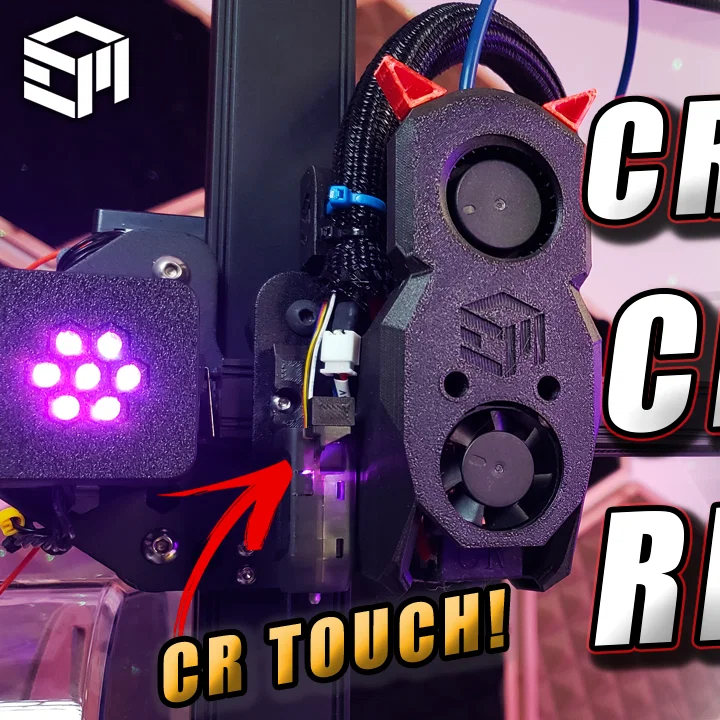

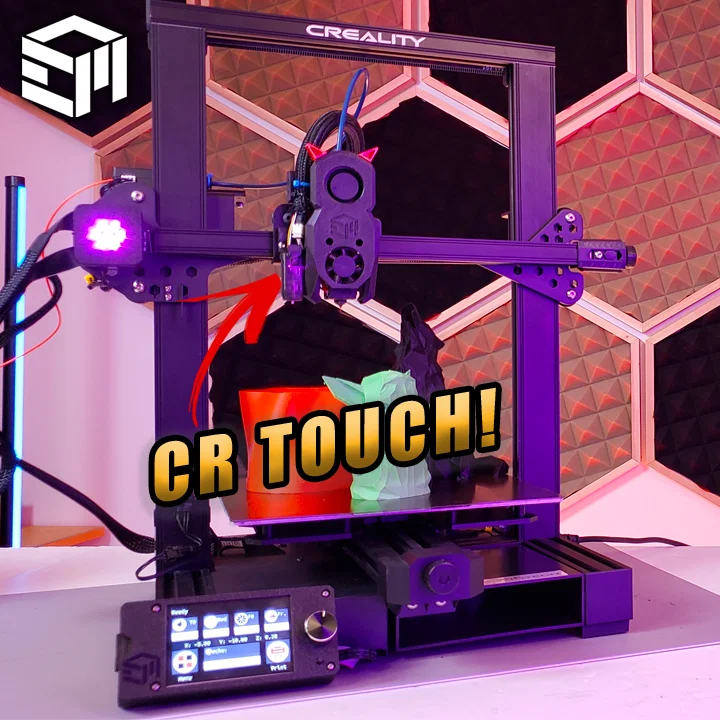

Để hoàn thiện trọn bộ, mình cũng thiết kế một giải pháp print head để gắn CR-touch / BL-touch và (tùy chọn) nâng cấp lên direct driver extruder với Bondtech LGX Lite. Nó có thiết lập quạt làm mát part cooling tốt hơn, và bạn có thể xem thêm tại đây:

• Creality CR-6 SE CR-Touch + LGX Lite + 4020 Cooling Fan Conversion

Lưu ý là mức độ tùy biến gần như không giới hạn: bạn có thể dùng các chi tiết mình thiết kế, hoặc đi theo hướng riêng nếu bạn muốn tự thiết kế. Mục tiêu của dự án này là làm cho quy trình trở nên dễ hơn—mình đã xử lý phần khó và làm cho mảng điện/đi dây của các nâng cấp trở nên tiện lợi hơn.

Những gì có trong kit trên website của mình:

• Breakout PCB
• Auxiliary PCB

Phần cứng bạn cần để gắn 2 PCB trong kit của mình:

• QTY:8   M3 x 6 thread forming screws
• QTY:5   M3 x 8 thread forming screws
• QTY:3   M3 x 6 Button Head Cap Screws
• QTY:3   M3 Flat Washer

Phụ kiện và thiết bị khuyến nghị:

• Pre-terminated JST XH kit
• JST Wire Extension Kit
• Big Tree Tech SKR Mini E3 V3 Control Board
• Big Tree Tech TFT35 Touch Screen
• Big Tree Tech Relay V1.2
• Neopixel Jewel

Là đối tác liên kết của Amazon, mình có thể nhận một khoản hoa hồng nhỏ (không phát sinh thêm chi phí cho bạn).
