Ngàm gắn filament sensor cho Ender 3 v3

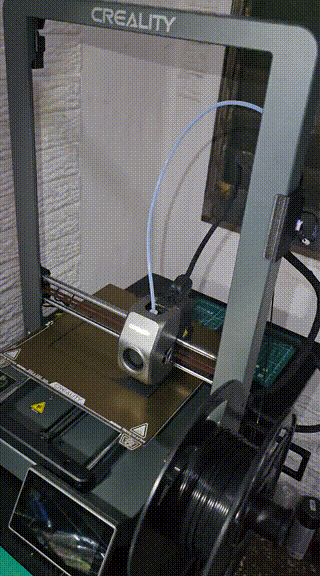

Mình thiết kế một món để gắn filament sensor cho máy Ender 3 v3, vì bản zin từ nhà máy khi đầu nozzle di chuyển sẽ kéo filament tới lui, đôi lúc làm filament bị rối/tangled. Mình dùng mấy tháng nay rồi và chưa gặp tình trạng rối lần nào.

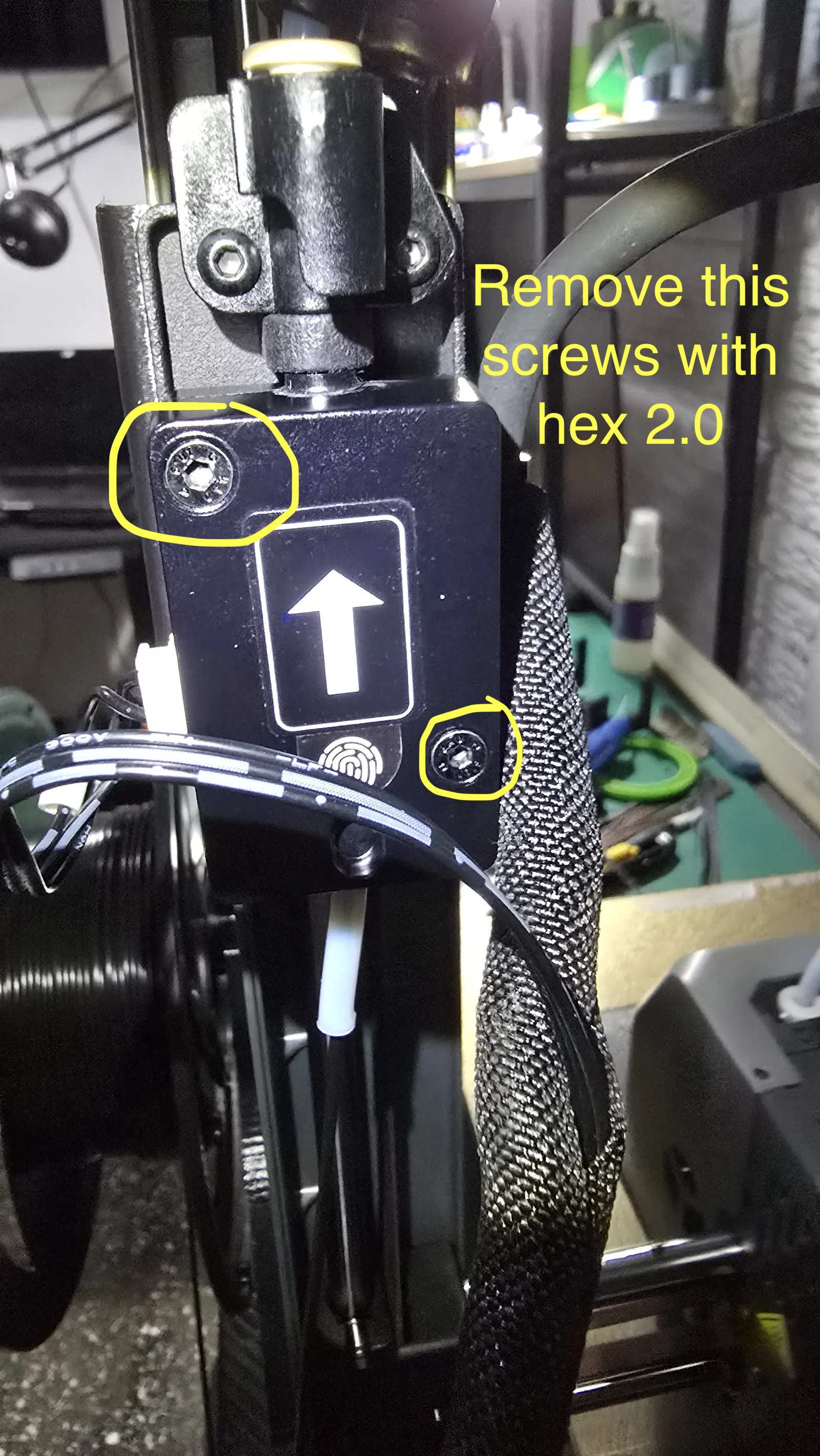

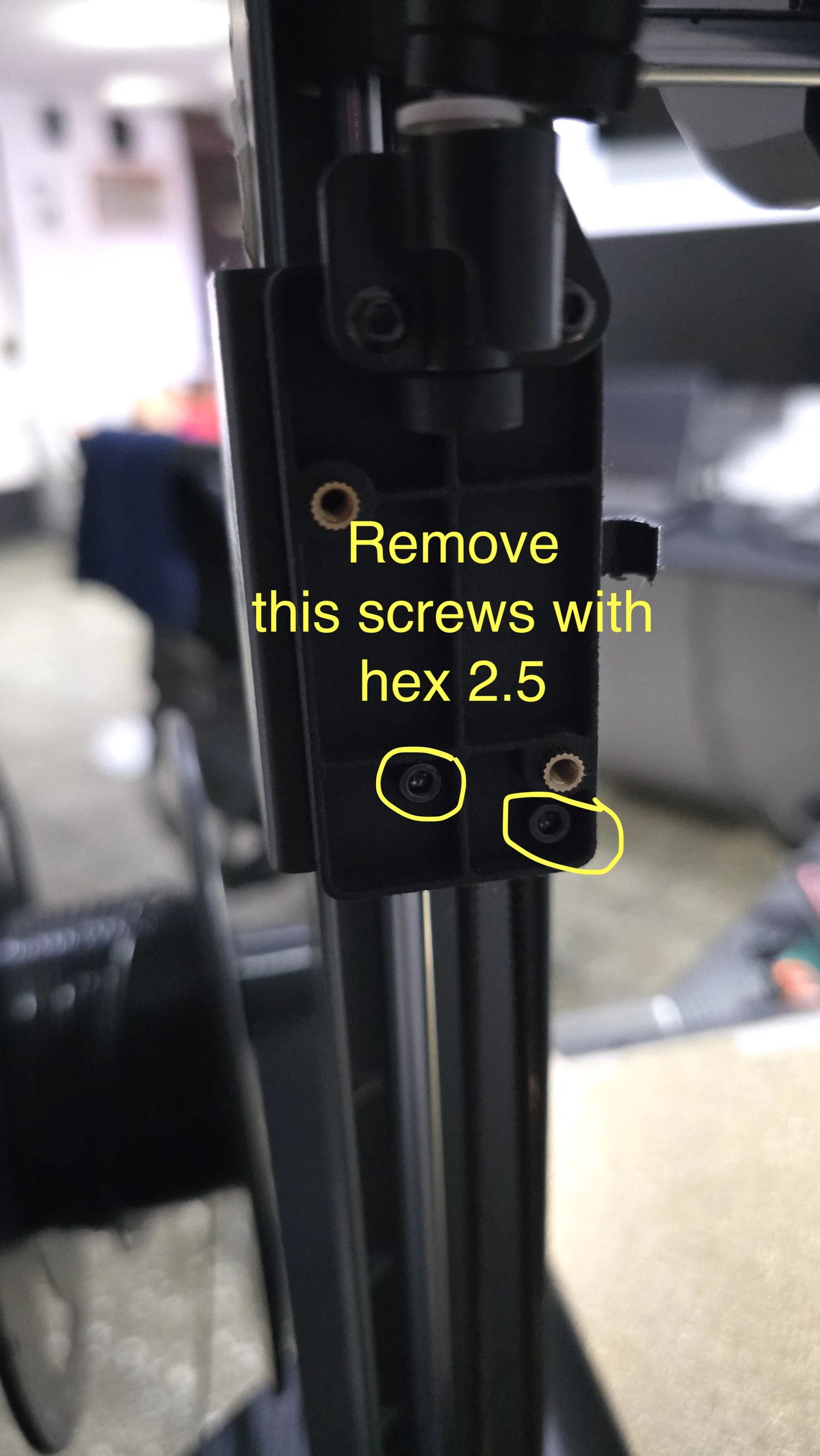

Để dùng món này, bạn chỉ cần tháo filament sensor ra bằng cách tháo đúng 4 con ốc. Bạn sẽ cần 2 cây lục giác (hex) cỡ 2.0 và 2.5 (làm rất đơn giản, nhưng nhớ rút filament ra trước).

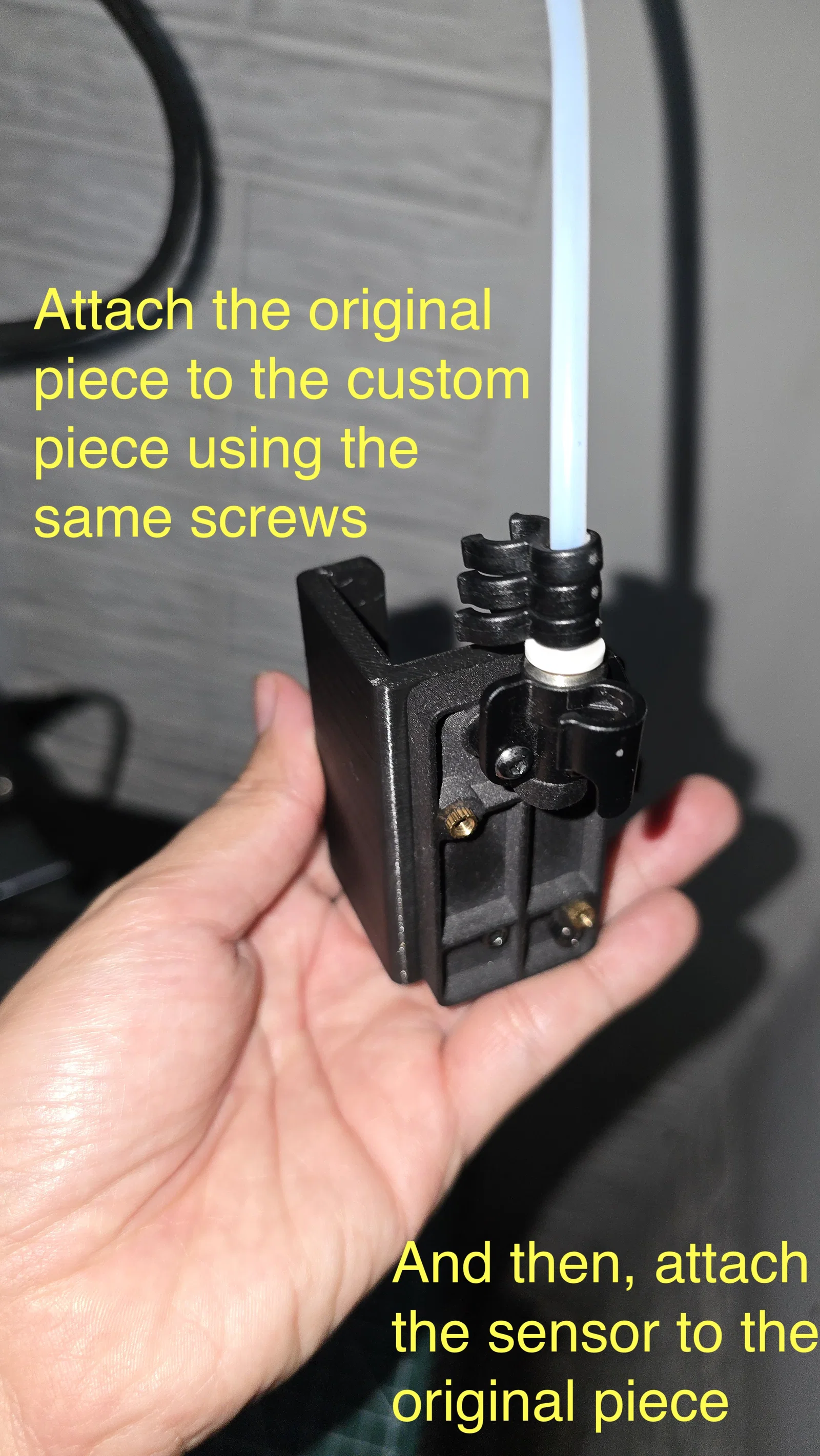

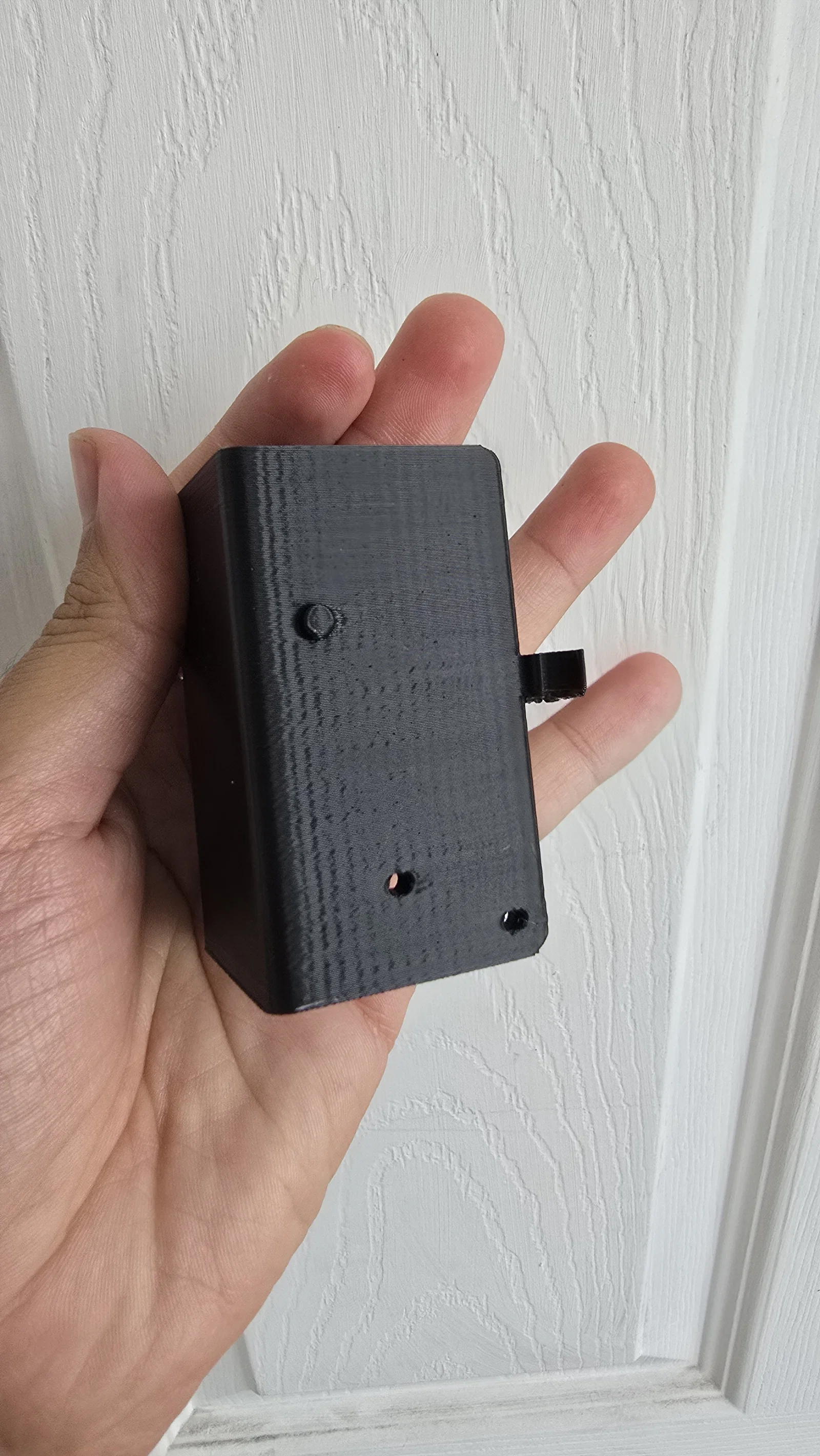

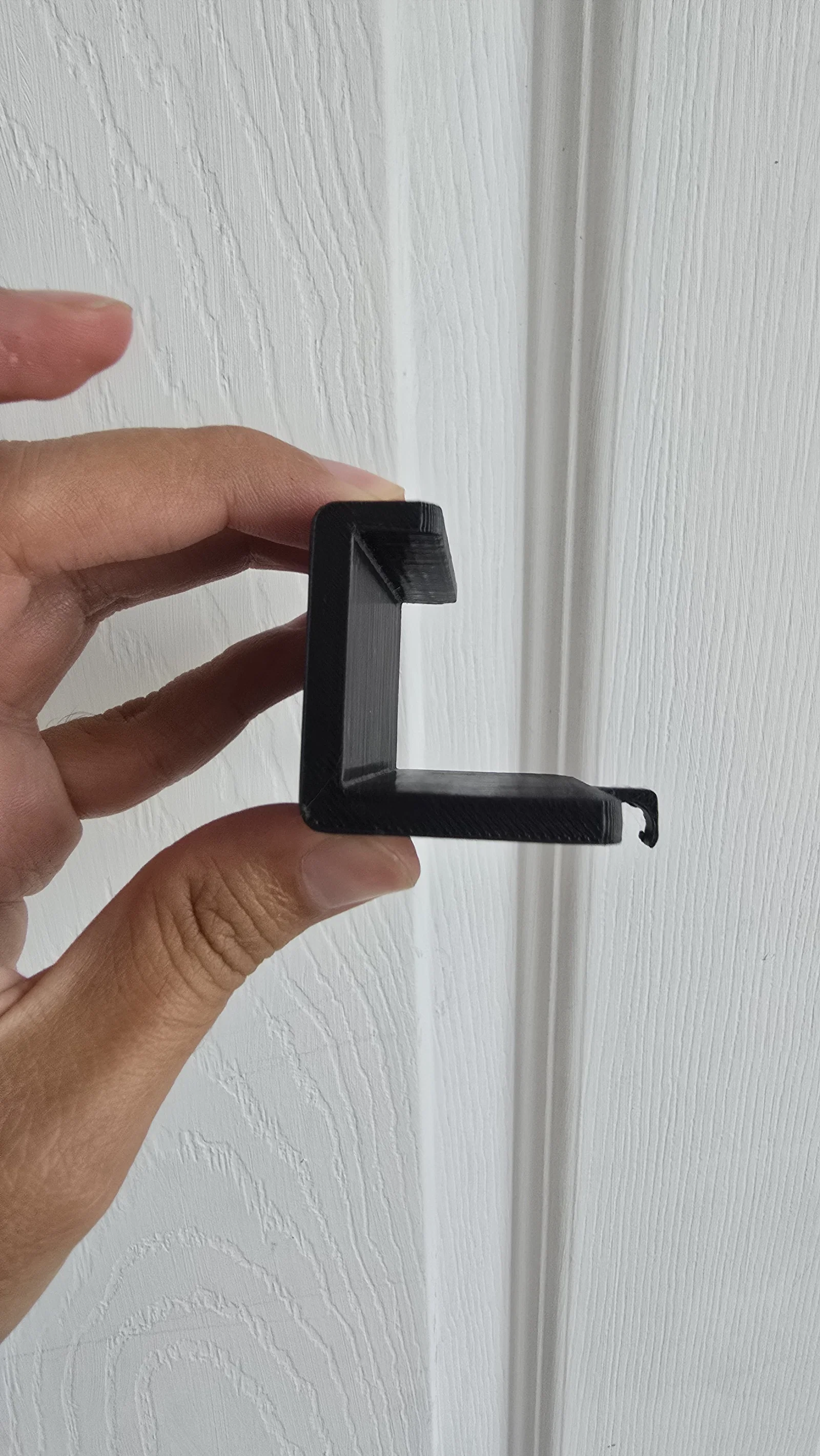

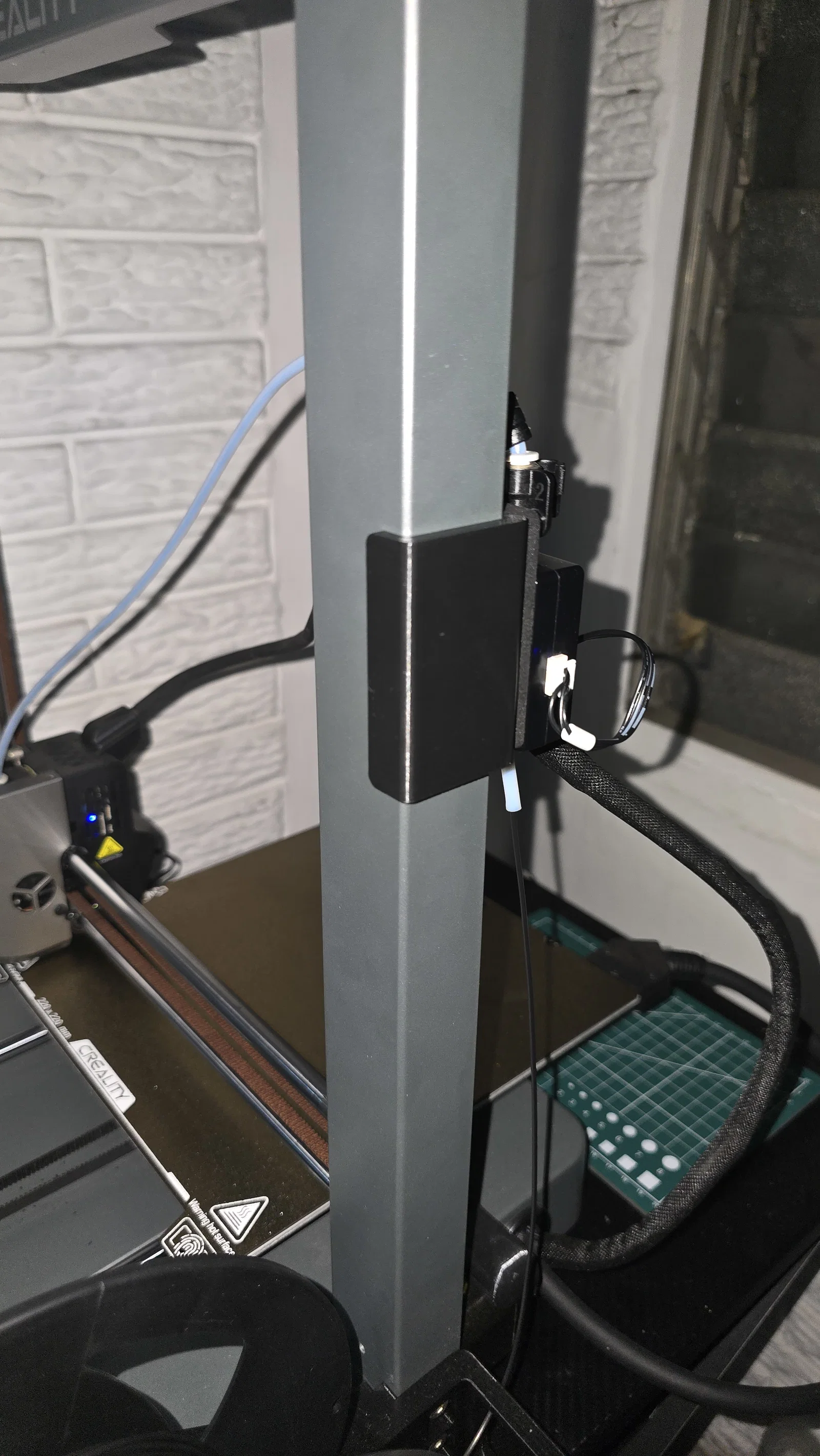

Bạn vẫn cần dùng “phần zin” để gắn sensor lên đầu nozzle của máy. Phần zin này sẽ nối với phần custom mình làm. Còn phần custom mình làm thì bạn chỉ cần “gắn” vào cột (column) của máy. Nó bám bằng “lực ép/nhấn” vì mình không muốn khoan lỗ lên cột máy, nhưng mình khuyên nên thêm một ít silicone để bám chắc hơn (mình dùng silicone lỏng trong suốt loại thường).

Khi in món custom này, bạn sẽ cần bật supports.

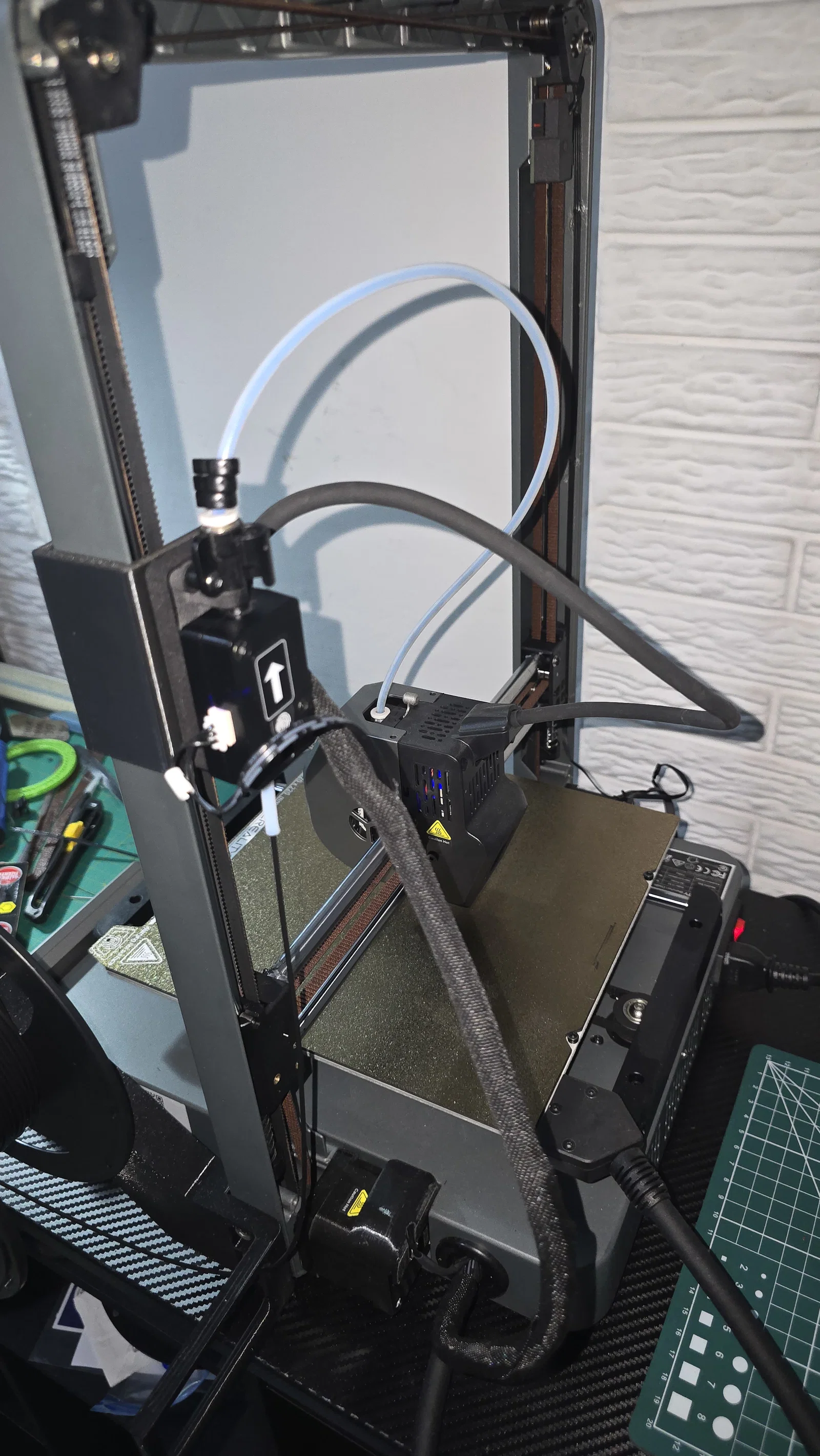

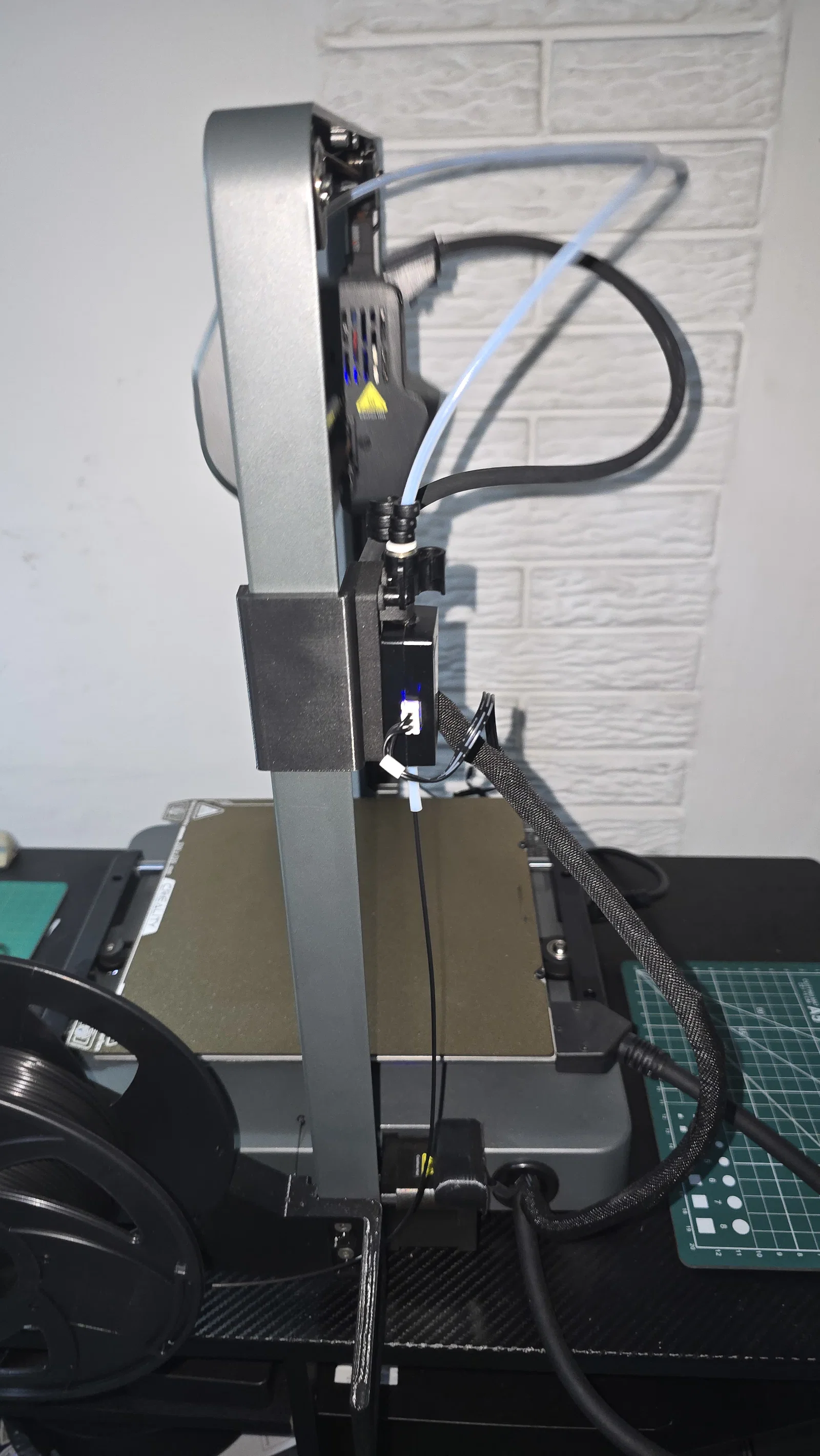

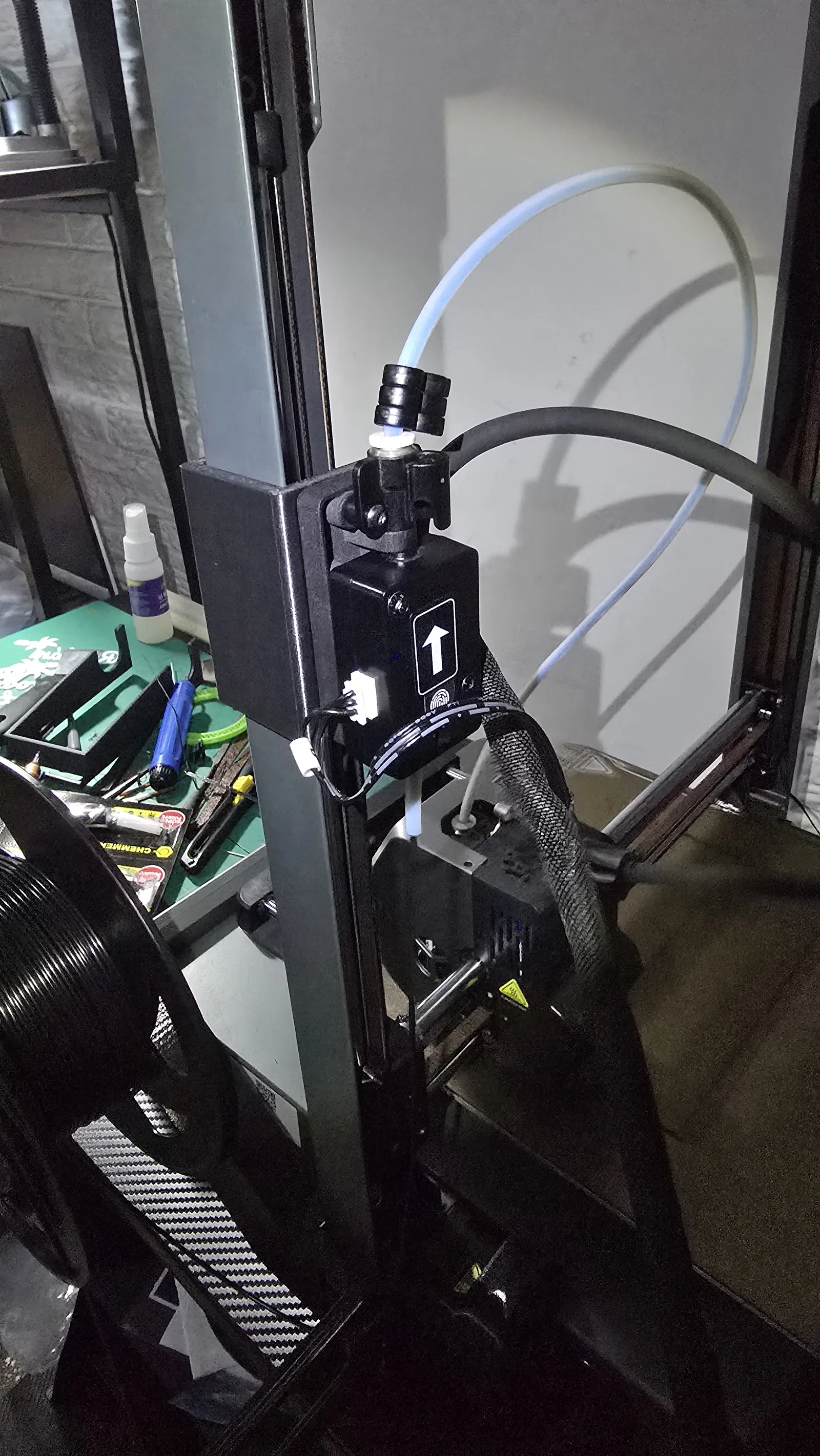

Mình đính kèm khá nhiều hình để bạn xem các chi tiết và kết quả hoàn thiện.

Note: Nếu bạn muốn model spool holder, bạn có thể tải từ profile CrealityCloud của mình ở đây:

https://www.crealitycloud.com/model-detail/66cd0d5c3fa35ddc7deb920b

Nếu bạn có câu hỏi hoặc góp ý, cứ để lại ở phần bình luận nha.

Cheers.

Mình thiết kế một món để gắn filament sensor cho máy Ender 3 v3, vì bản zin từ nhà máy khi đầu nozzle di chuyển sẽ kéo filament tới lui, đôi lúc làm filament bị rối/tangled. Mình dùng mấy tháng nay rồi và chưa gặp tình trạng rối lần nào.

Để dùng món này, bạn chỉ cần tháo filament sensor ra bằng cách tháo đúng 4 con ốc. Bạn sẽ cần 2 cây lục giác (hex) cỡ 2.0 và 2.5 (làm rất đơn giản, nhưng nhớ rút filament ra trước). Bạn vẫn cần dùng “phần zin” để gắn sensor lên đầu máy. Phần zin này là phần nối với món custom mình làm. Sau đó, món custom mình làm là phần bạn chỉ cần “gắn” lên cột (column) của máy. Nó bám đơn giản bằng “lực ép/nhấn” vì mình không muốn khoan lỗ lên cột máy, nhưng mình khuyên nên thêm một ít silicone để phần bám vào cột chắc hơn (mình dùng silicone lỏng trong suốt loại thường).

Khi in món này, bạn sẽ cần bật supports.

Mình đính kèm nhiều hình để bạn xem các chi tiết và kết quả cuối.

Nota: Nếu bạn muốn model spool holder mình dùng, bạn có thể tải từ profile CrealityCloud của mình:

https://www.crealitycloud.com/model-detail/66cd0d5c3fa35ddc7deb920b

Nếu bạn có thắc mắc hay góp ý, cứ để lại bình luận.

Saludos.
