Kẹp hông kéo xuống low profile cho CNC (CNC Low Profile Pull Down Side Clamp)

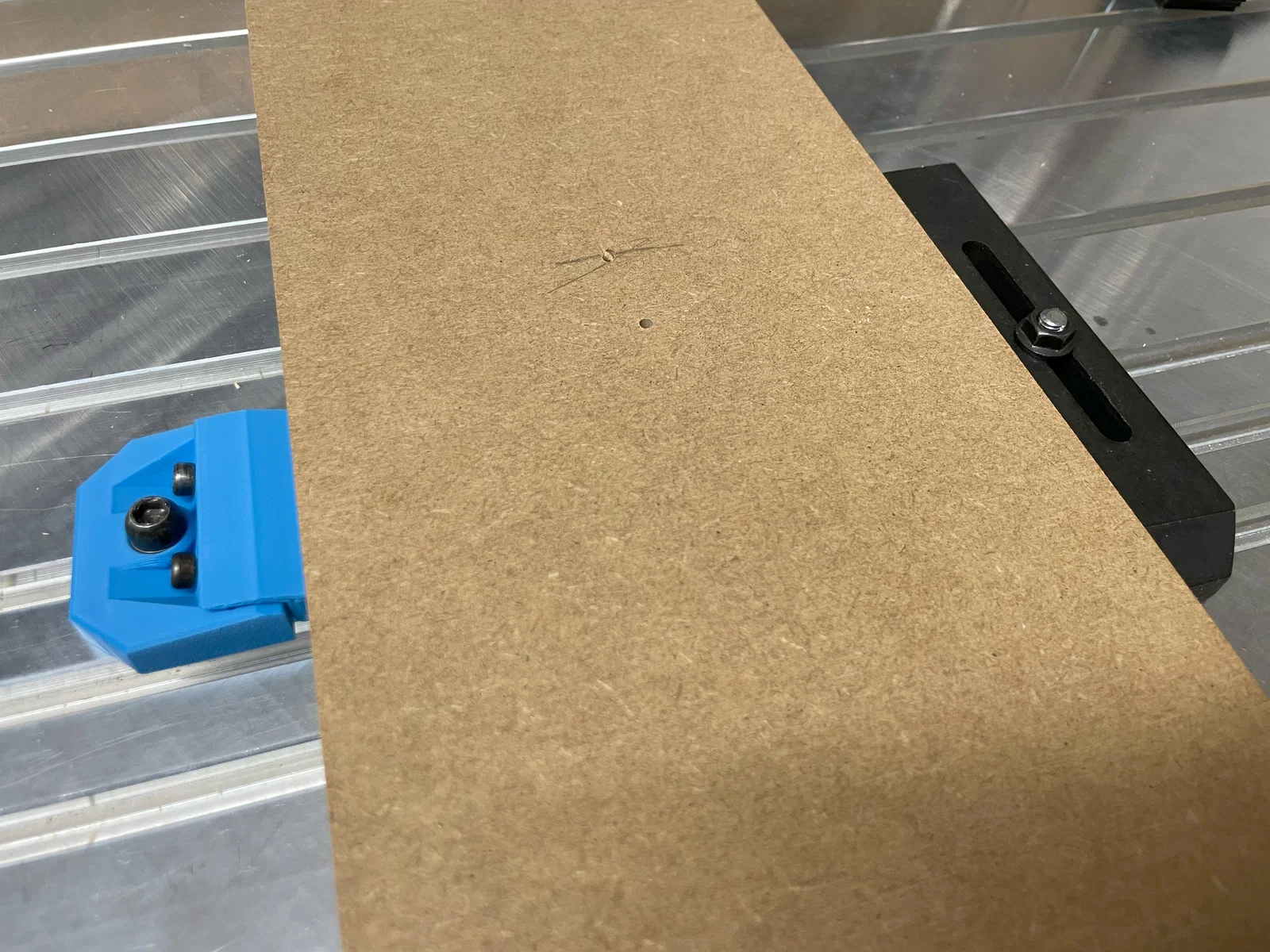

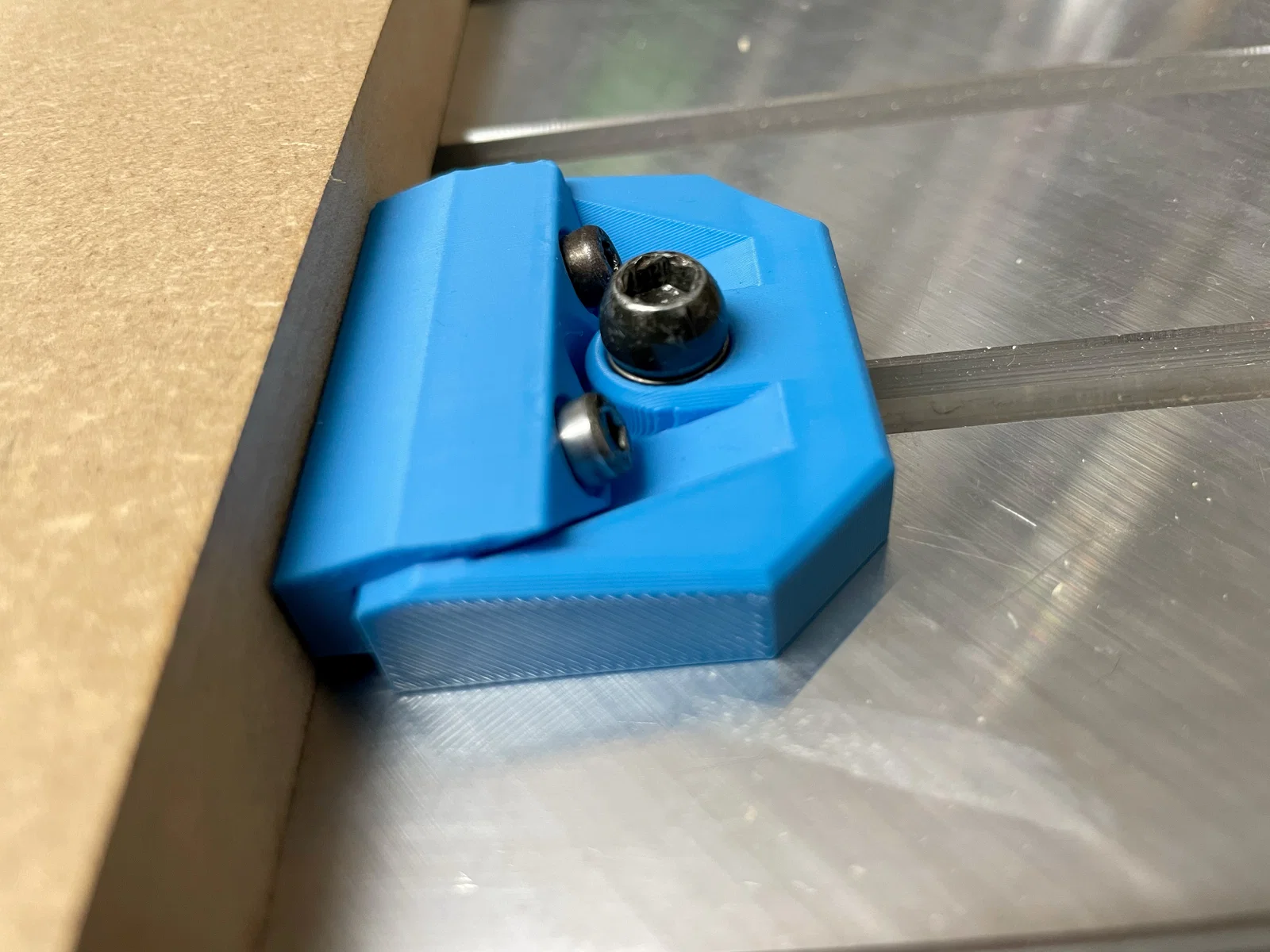

Kẹp kéo xuống low profile để cố định phôi từ bên hông trên máy/router (CNC).

Món này rất hữu ích cho các thao tác facing khi toolpath chạy phủ lên hoặc vượt ra khu vực bề mặt phôi, nên nếu kẹp từ phía trên sẽ bị vướng.

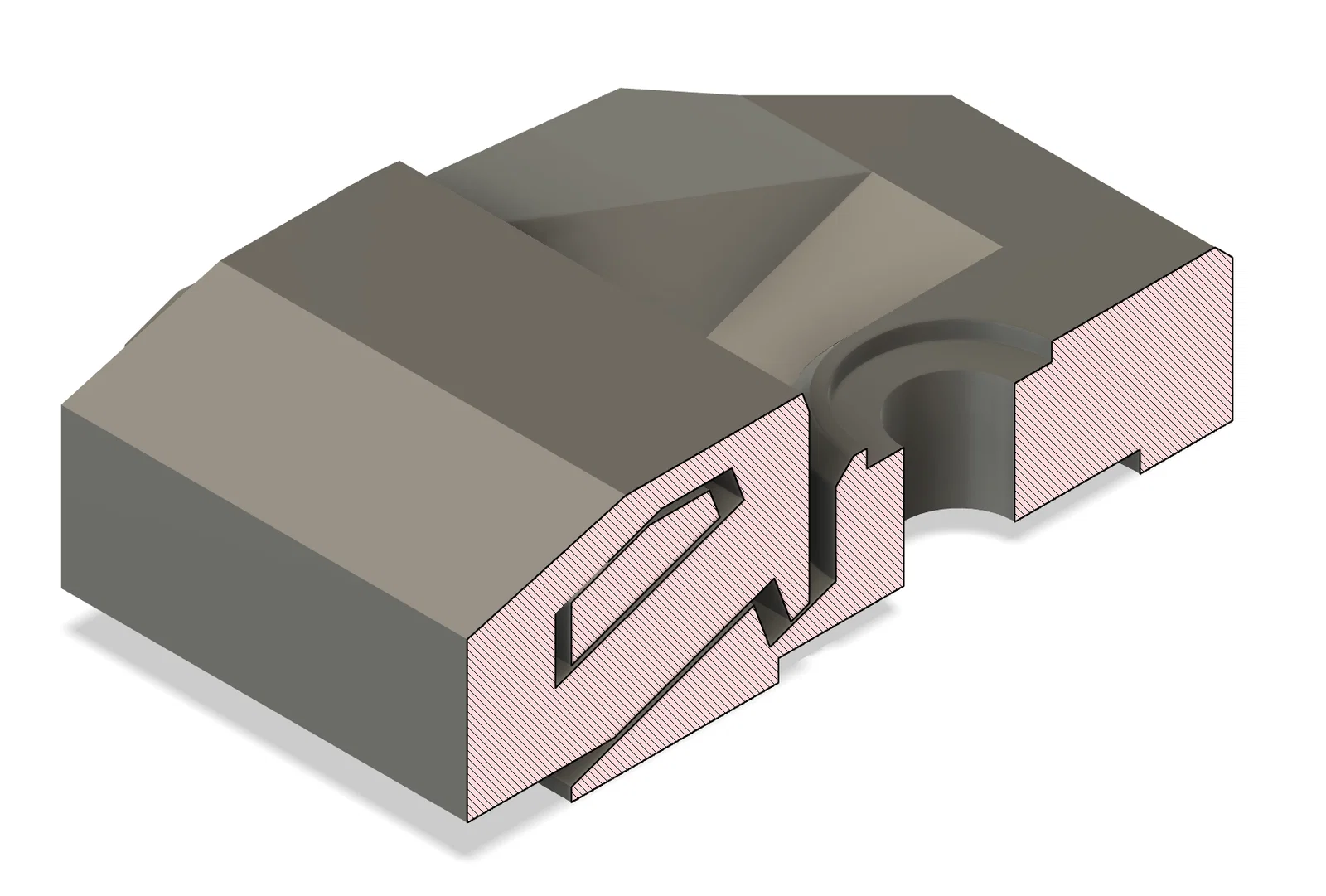

Đây là dạng print-in-place, nghĩa là 2 phần được lắp khớp sẵn với khe hở 0.3mm (hoặc 0.5mm) để vẫn còn chuyển động được. Nhờ vậy các phần sẽ cứng (stiff) nhất có thể.

Với mình khe 0.3mm in PLA chạy ổn. Mình có thử in ABS thì khe 0.3mm hơi khít — phải dùng ê-tô (vice) để nạy cho nó bung ra…

Vì vậy sẽ có 2 lựa chọn khe hở: 0.3mm và 0.5mm.

Ngoài ra còn có tuỳ chọn chừa chỗ cho washer. Cái này tiện khi dùng bàn T-Nut. Mình thấy nó giúp tránh tình trạng kẹp bị trượt khi siết phôi. Nếu bắt thẳng kẹp xuống spoilboard thì chắc không cần washer.

Kích thước:

• Cao 14mm
• Hành trình 2mm

In 3D:

• Đủ wall loops để phần kẹp được fill kín — mình dùng 6
• Đặt đứng (upright orientation)

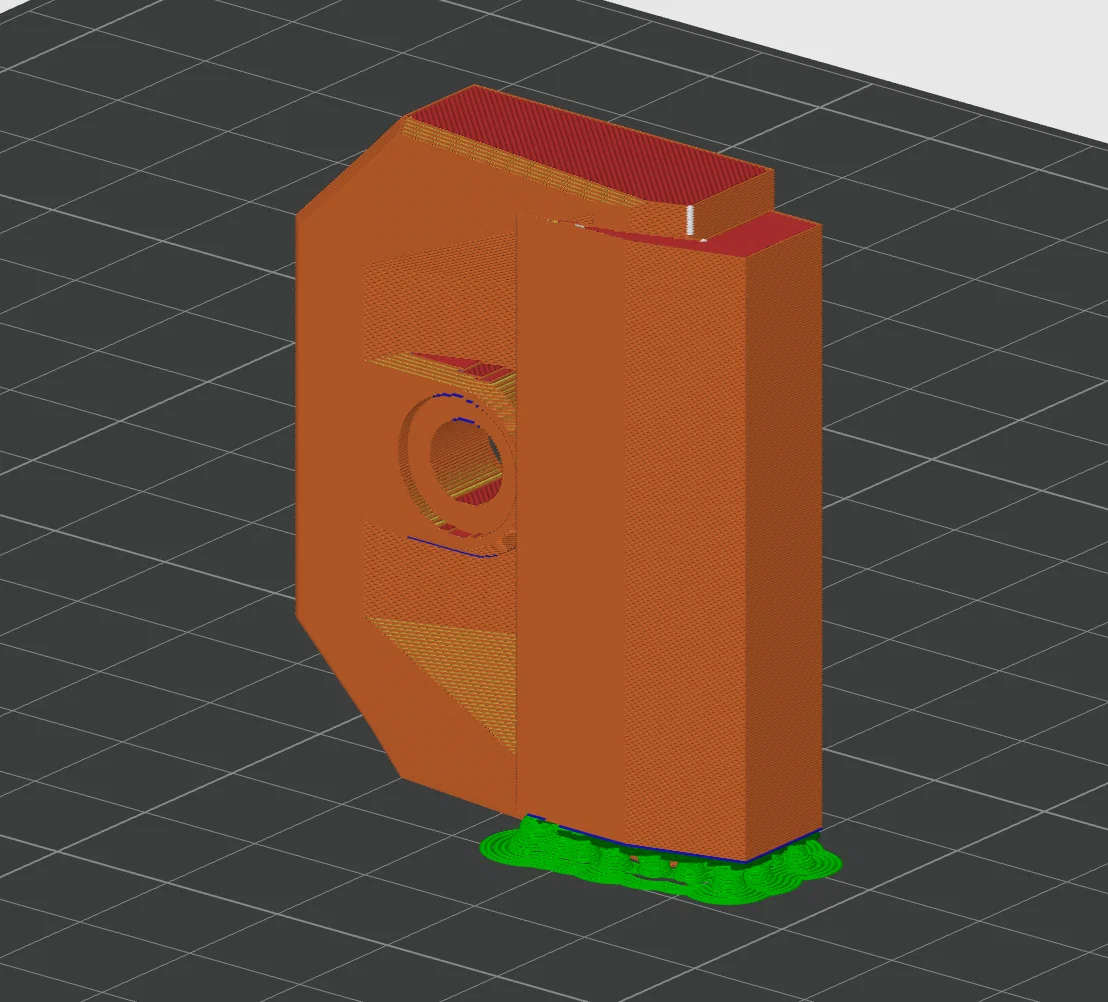

• Chỉ cần supports cho phần kẹp, ngoài ra: không cần supports — xem hình

Phần cứng cần thêm:

• 2 x ốc M4 x 14mm
• 2 x ê-cu M4

Tuỳ chọn:

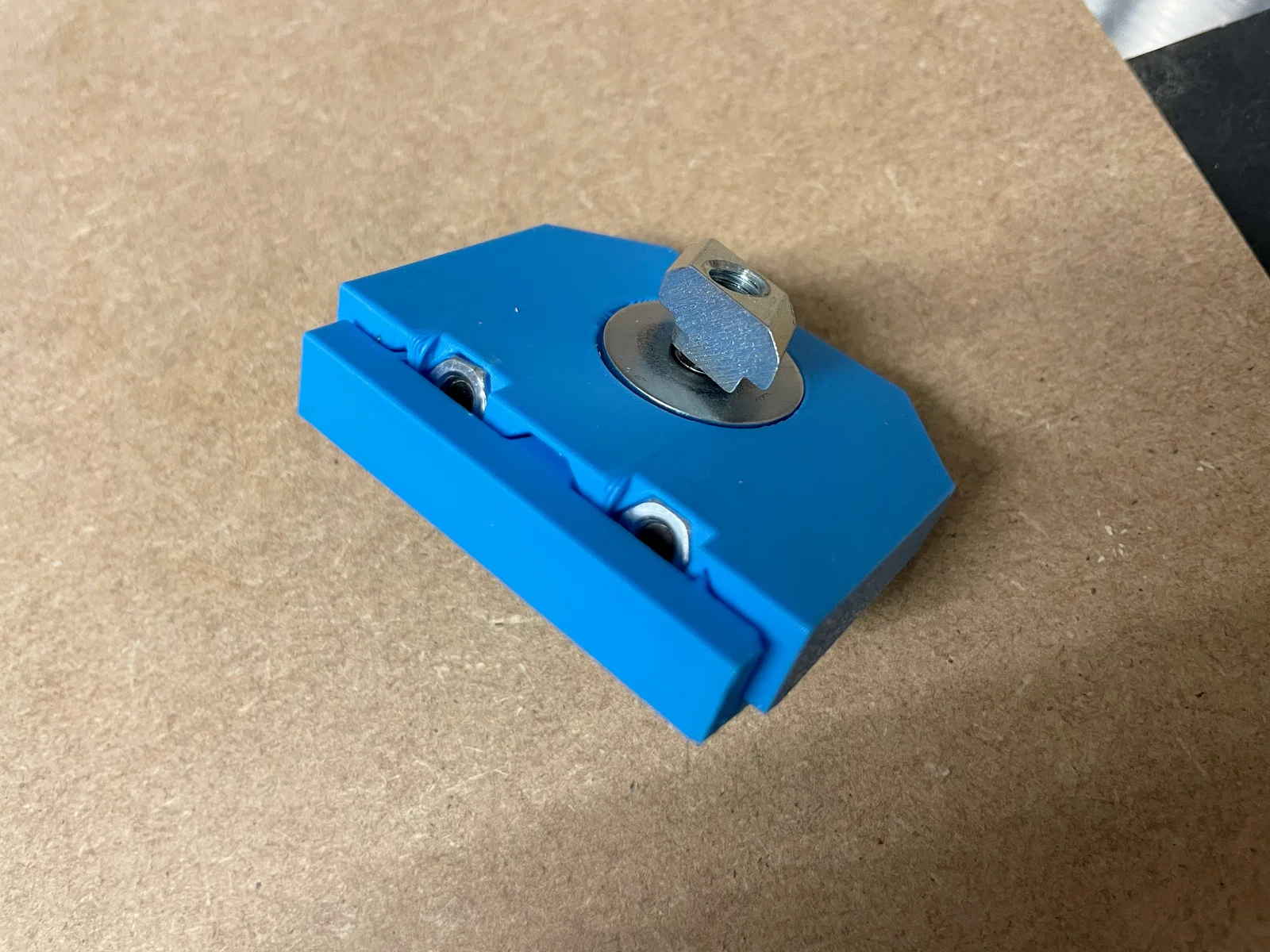

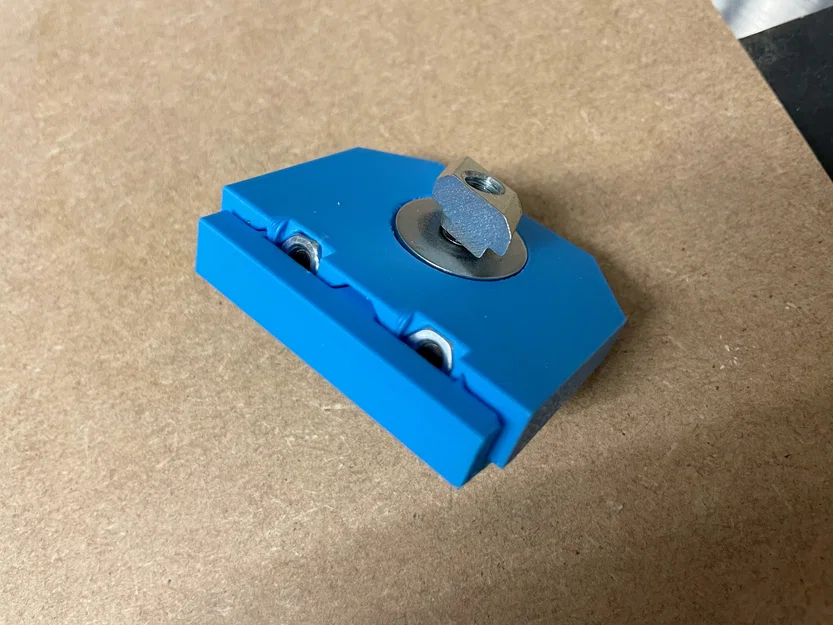

• 1 x ốc M6 (và 1 T-Nut nếu lắp trên bàn T-Nut)
• 1 x washer (dày 1.2mm, lỗ M6, đường kính tối đa 20mm)

Lắp ráp:

Đặt ê-cu M4 vào rãnh (notch) được thiết kế sẵn — hơi lắt nhắt vì nó bị nghiêng nhẹ. Có thể cần kìm để bóp cho nó vào đúng vị trí.


Tuỳ chọn:

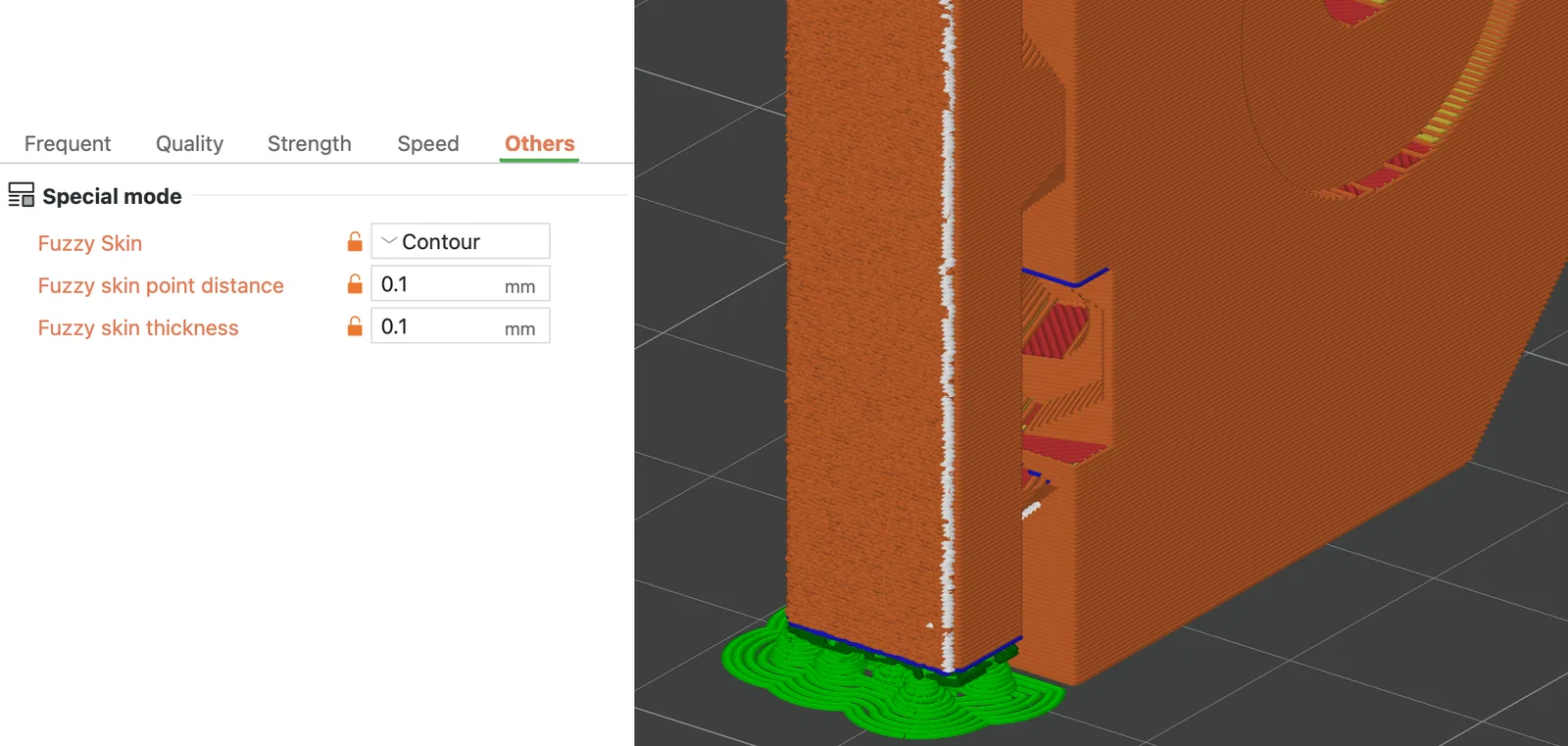

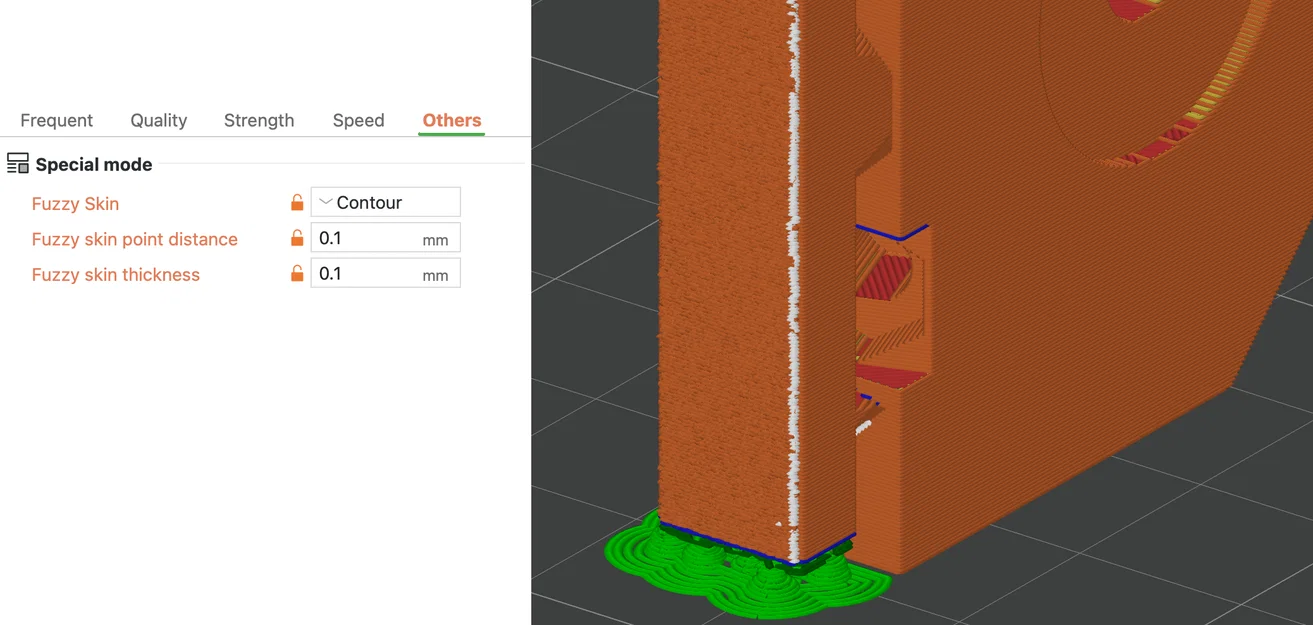

Trong một số trường hợp, bề mặt kẹp bám hơn sẽ hữu ích. Mình dùng fuzzy skin cho việc đó (point distance và thickness 0.1mm)
