Cầu Vòm La Mã – Khối Xây Dựng Puzzle Vòm, Keystone, Montessori

Mình đã tạo ra một mô hình 3D-printable mang tính giáo dục để giúp các bé khám phá cách hoạt động của vòm bán nguyệt, lấy cảm hứng từ phương pháp học qua thực hành của Montessori. Dựa trên các cầu dẫn nước (aqueduct) thời La Mã, đây là bài dự thi của mình trong một cuộc thi thiết kế 3D tập trung vào dụng cụ học tập. Món đồ chơi này thu hút sự chú ý của trẻ, hỗ trợ phát triển tư duy và rèn luyện kỹ năng phối hợp tay–mắt.

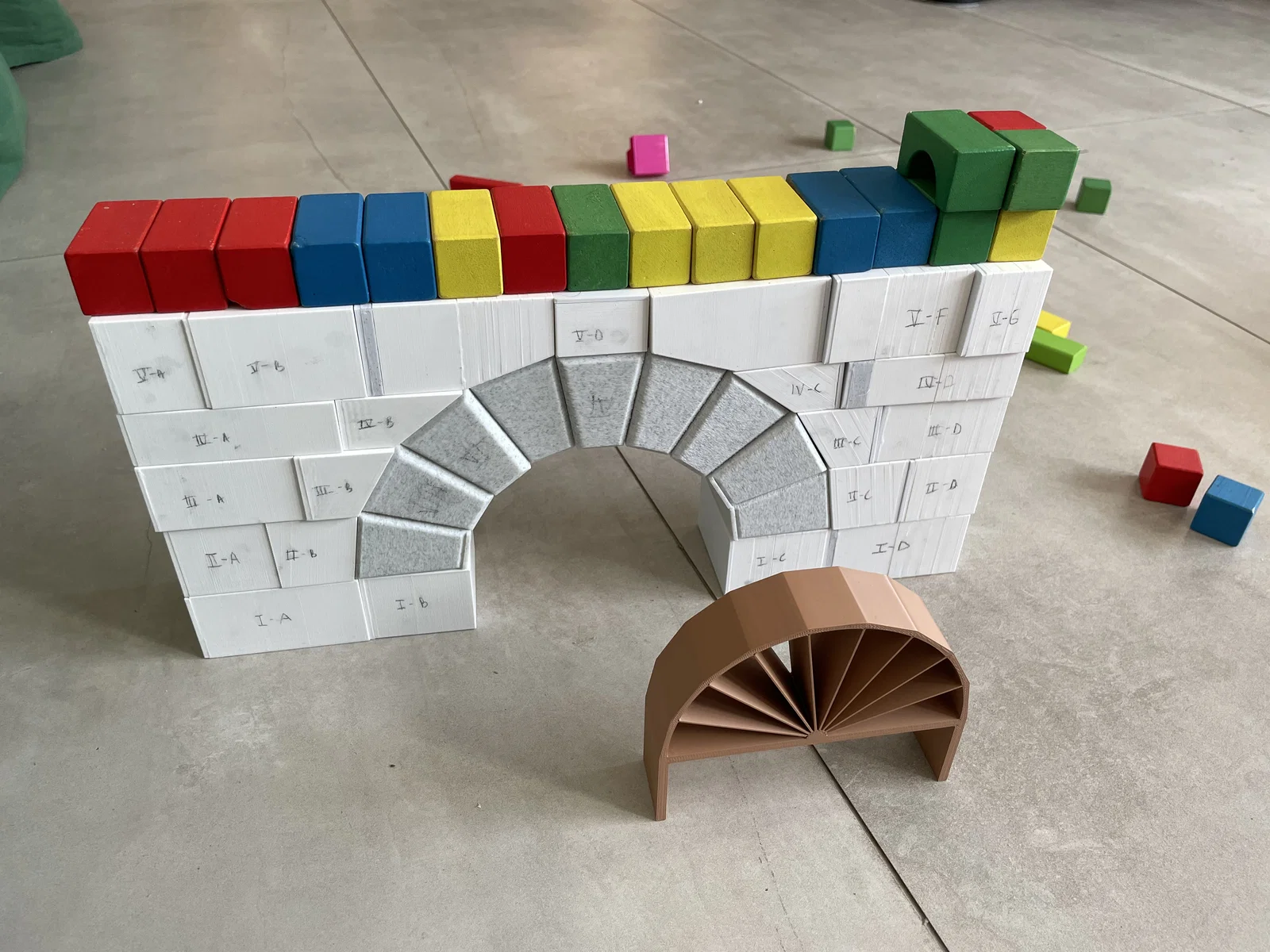

Quá trình lắp ráp giúp các bé hiểu mỗi khối, đặc biệt là viên khóa vòm (keystone), đóng góp thế nào vào độ vững chắc. Bộ building blocks này đòi hỏi sự tập trung và kiên nhẫn, khuyến khích trẻ chú tâm để hoàn thành. Ngoài ra, khi chơi, bé còn phát triển cảm giác thăng bằng và khả năng xây dựng. Mô hình có thể làm lớn và cao tùy ý, nhưng mình khuyên dùng bản cơ bản gồm 32 khối hoặc bản Extended gồm 45 khối.

Bạn có thể tận dụng phần filament dư từ các lần in trước, xem như một dự án tái chế nữa. Các khối keystone được slice với thiết lập funzy skin để tăng độ bám.

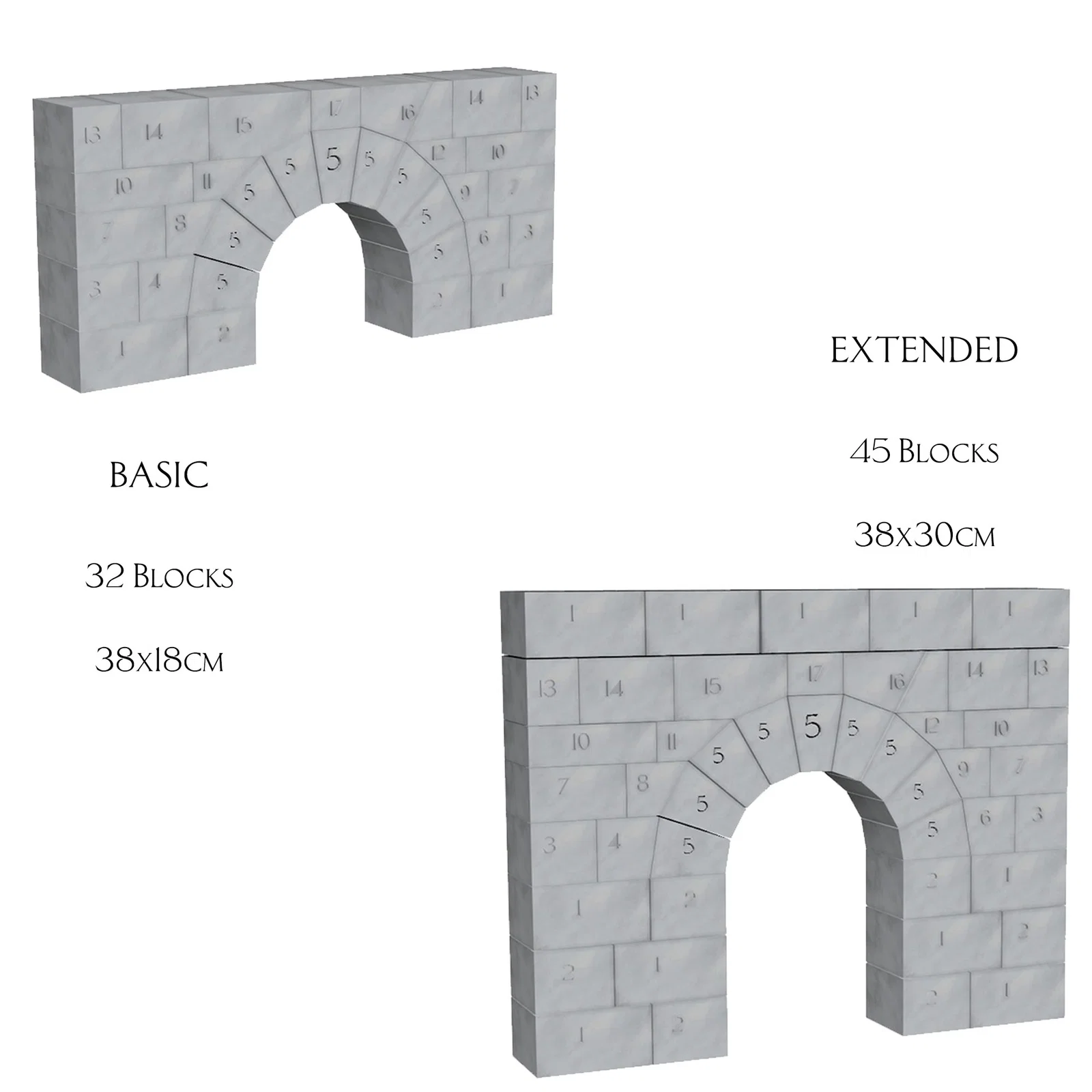

Hai phiên bản:

Basic: 32 khối (1KG Filament)

Extended: +12 khối (tổng: 45 khối) (1,6kg Filament)

Danh sách vật liệu:

• Máy in 3D: Có thể in với filament PLA hoặc PETG.
• Filament: PLA hoặc PETG với infill 15%. Khoảng 1kg cho bản Basic và 1,5kg cho bản Extended
• Vật liệu đổ đầy: Gạo hoặc cát (để tăng trọng lượng cho các khối).
• Keo: Keo cyanoacrylate để cố định phần nắp trên của các khối.

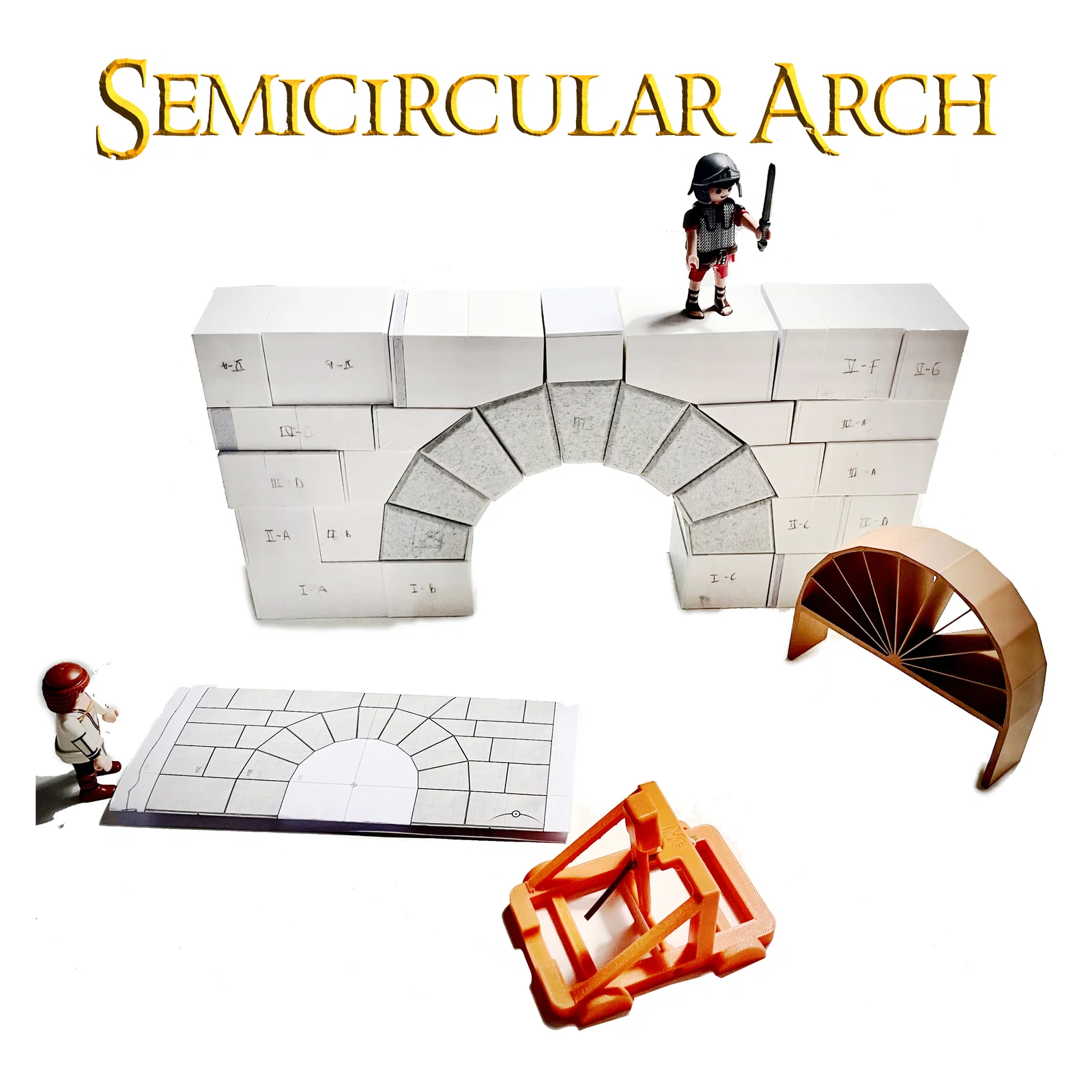

• Khuôn lắp ráp (Assembly Mold): Khuôn hướng dẫn để lắp vòm chính xác.
• Bản vẽ lắp ráp (Assembly Plan): Bản in hoặc bản số có tọa độ cho từng khối.

Hướng dẫn lắp ráp:

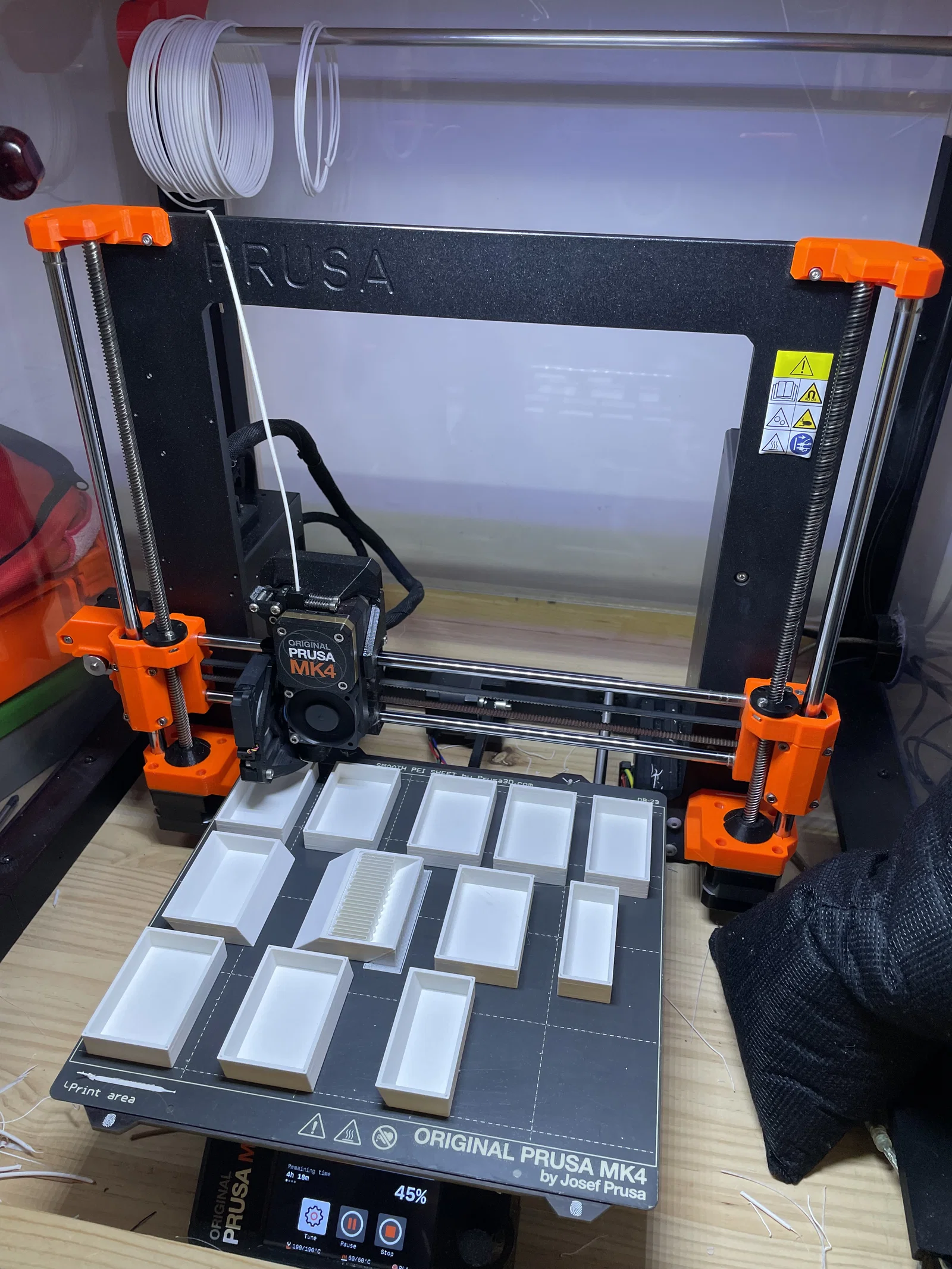

1. In tất cả các chi tiết: Dùng filament PLA hoặc PETG với infill 15%–25% cho mỗi khối
2. Đổ gạo hoặc cát vào từng khối: Sau khi in xong, cho gạo hoặc cát vào để tăng trọng lượng và độ ổn định.
3. Dán phần nắp trên: Cố định phần trên của mỗi khối bằng keo cyanoacrylate để tránh rơi vật liệu bên trong và tăng độ bền.

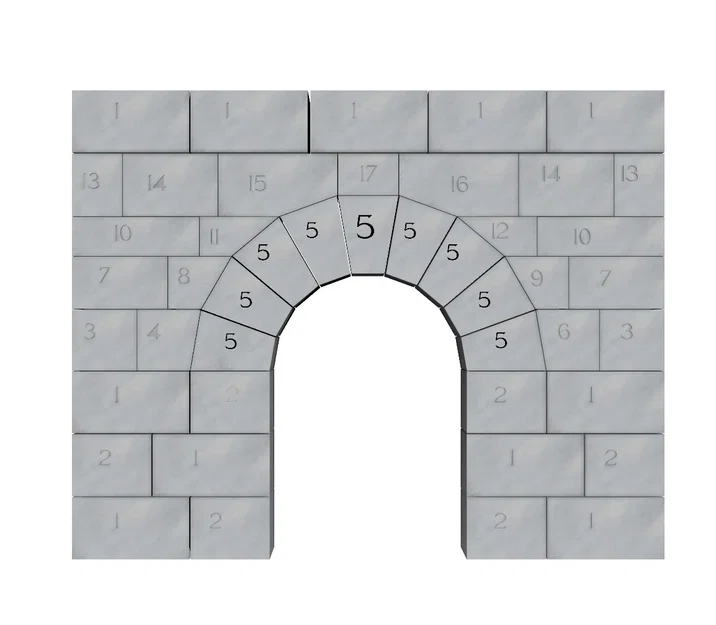

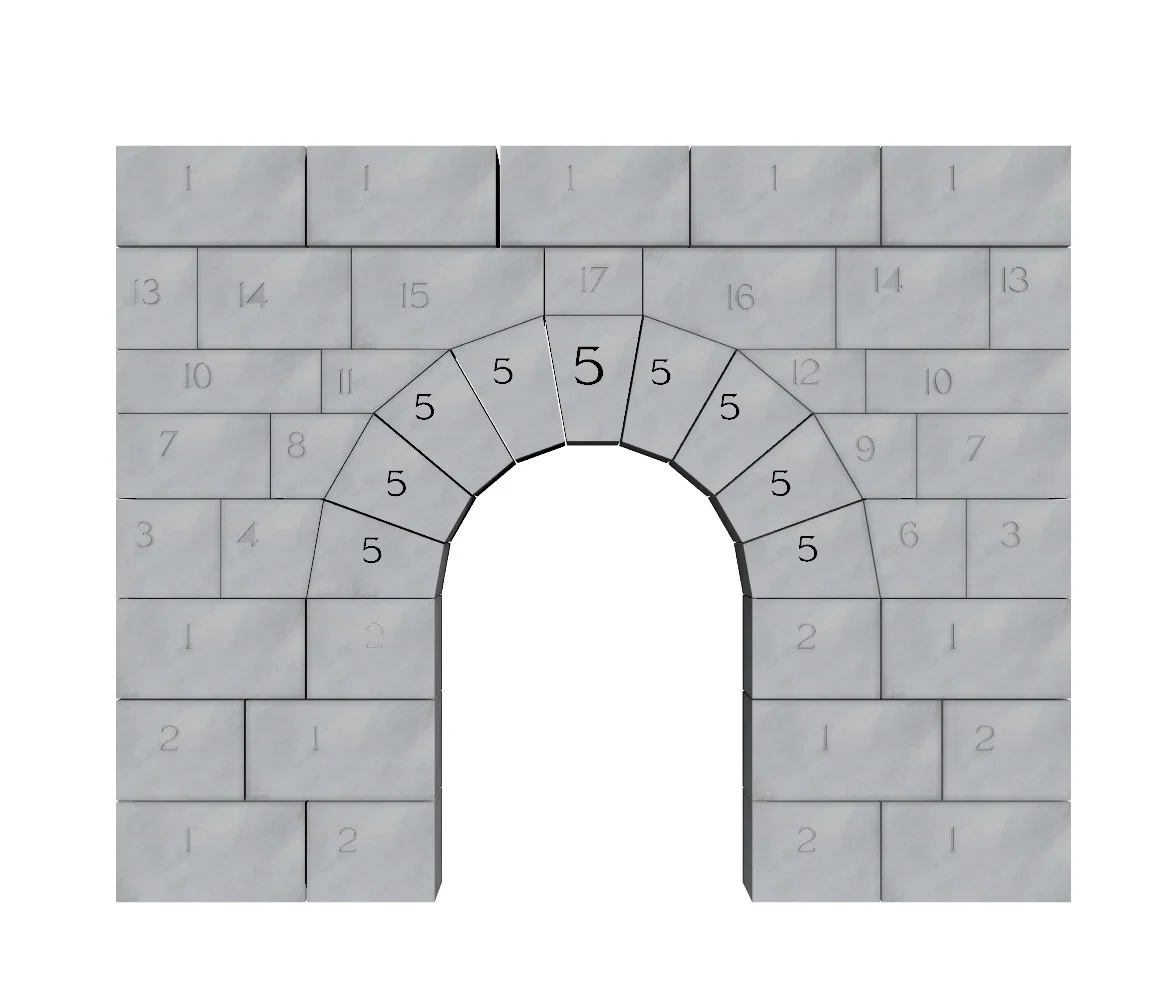

4. Làm theo Assembly Plan: Dùng bản kế hoạch lắp ráp basic có tọa độ cho từng khối để đặt đúng vị trí khi xây.
5. Lắp các khối đế: Sắp các khối nền theo hình bán nguyệt trên một bề mặt vững.
6. Xếp từng lớp: Xếp chồng từng lớp cẩn thận, canh khối cho cân để chịu lực đều.
7. Đặt keystone: Khóa kết cấu bằng cách đặt viên keystone ở chính giữa phía trên cùng.

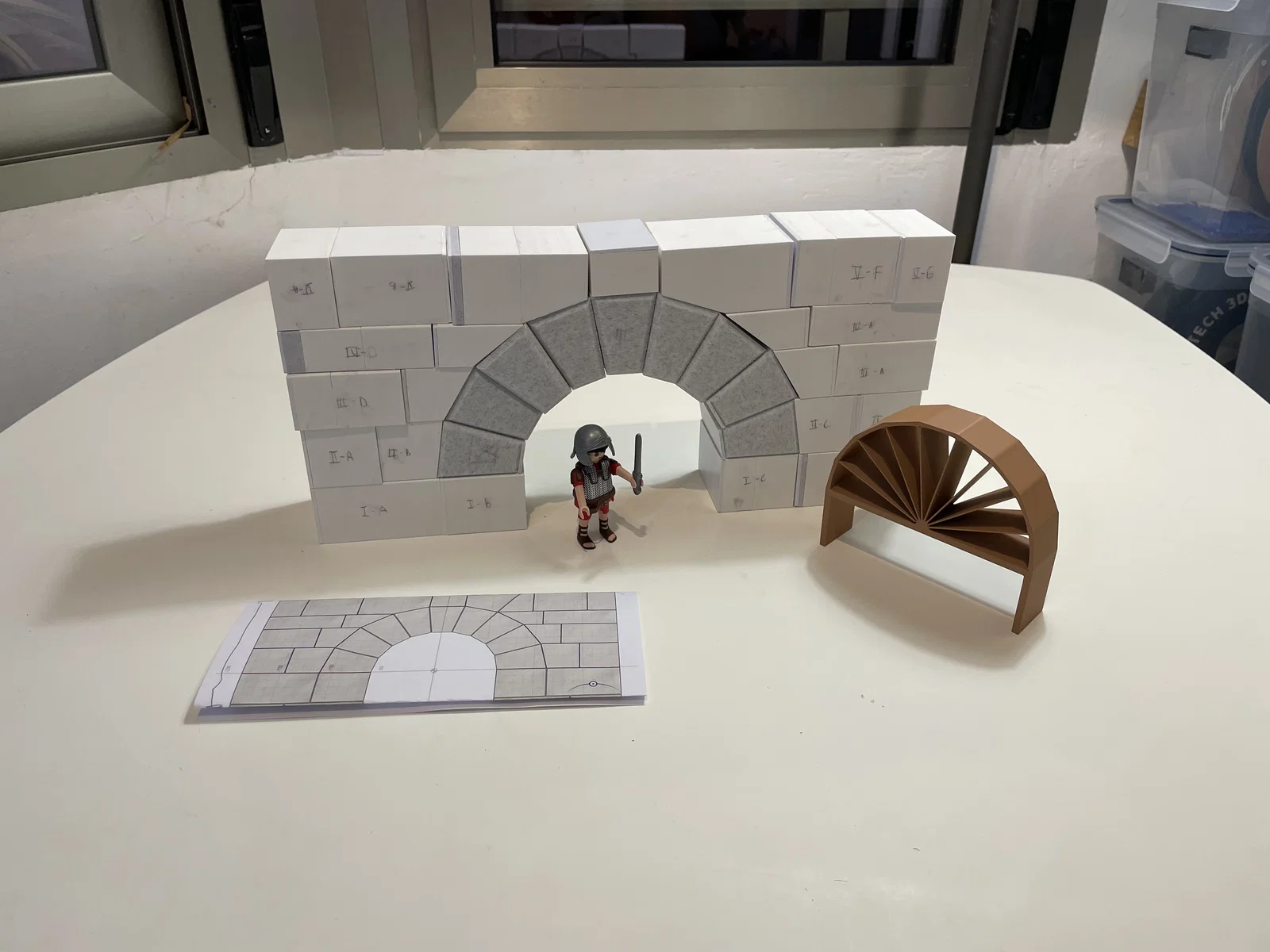

8. Dùng khuôn để lắp: Dùng khuôn đi kèm để dẫn hướng khi dựng vòm, khi lắp xong thì nhẹ nhàng tháo khuôn ra.

Trải nghiệm tương tác này giúp trẻ học về thăng bằng và kỹ thuật kết cấu, đồng thời nhấn mạnh vai trò then chốt của keystone trong kiến trúc La Mã.

BASIC ( 32 khối)

số chi tiết / số lượng
nº1 x2
nº2 x2
nº3 x2
nº4 x1
nº5 x9
nº6 x1
nº7 x2
nº8 x1
nº9 x1
nº10 x2
nº11 x1
nº12 x1
nº13 x2
nº14 x2
nº15 x1
nº16 x1
nº17 x1

EXTENDED (45 khối)

• nº1 x9
• nº2 x4
