BD-1 Lightplate (Tấm đèn cho BD-1)

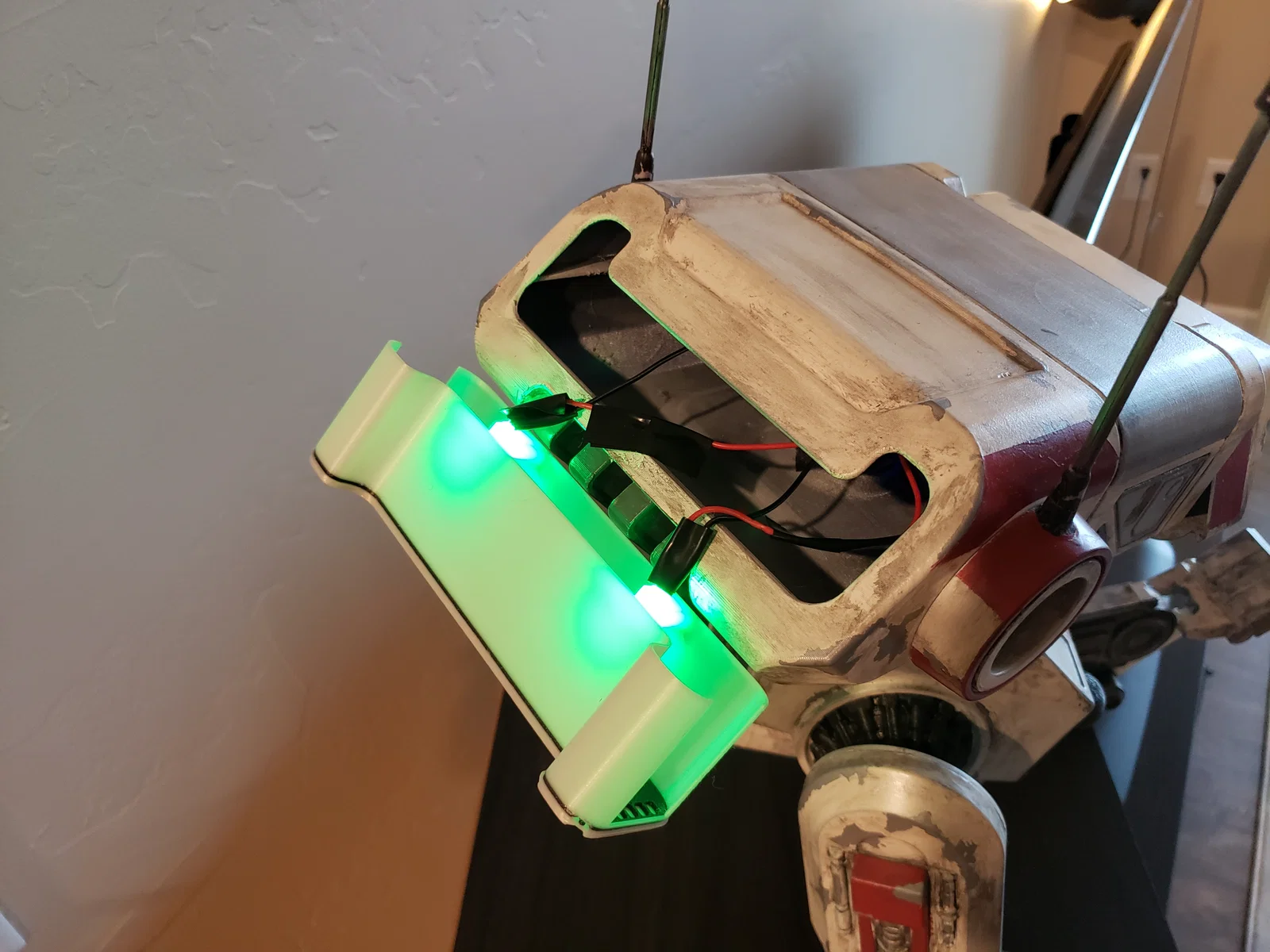

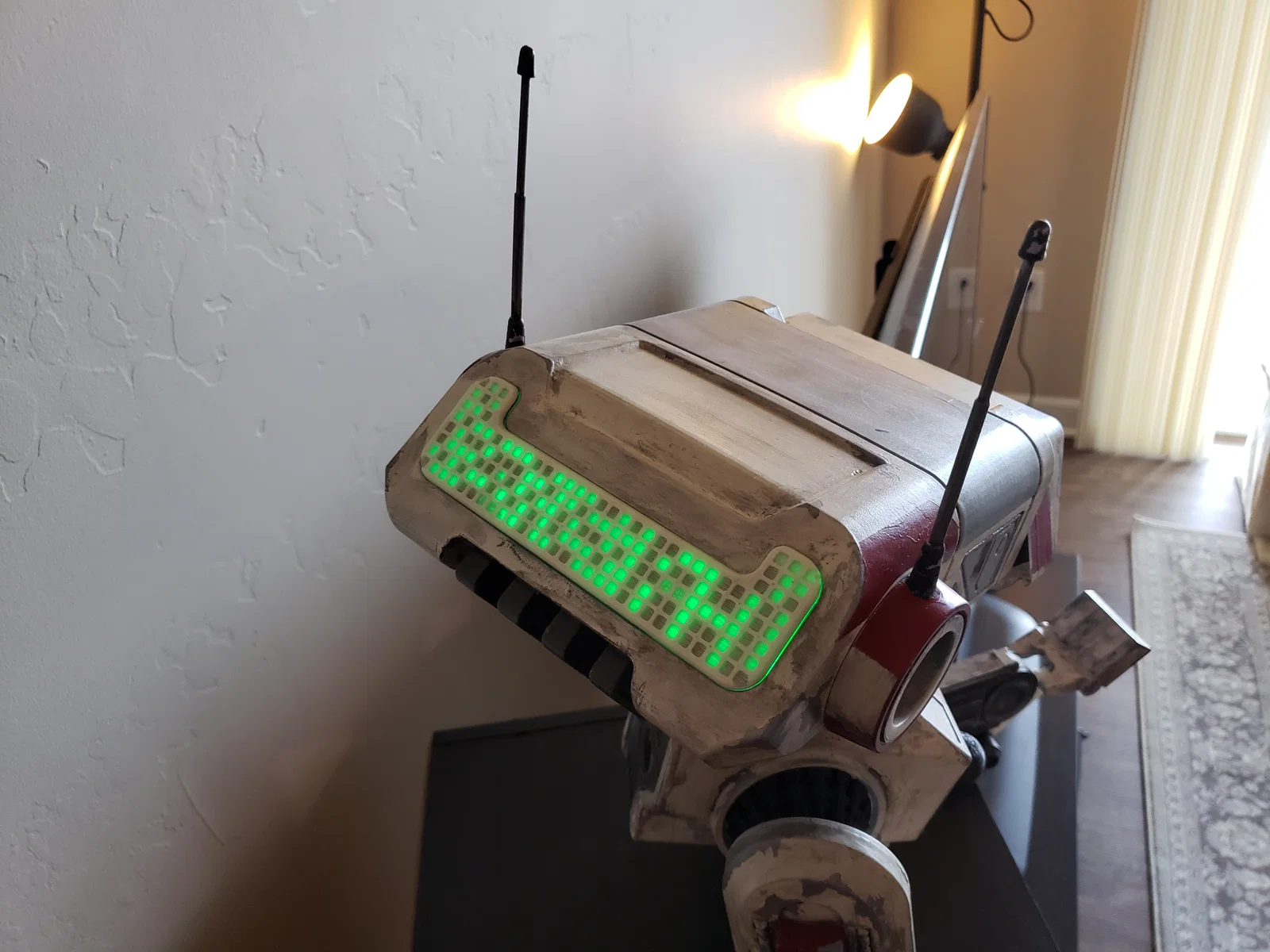

Mình muốn con BD-1 của mình sáng lên mà khỏi phải lăn tăn chuyện rườm rà và tốn kém khi dùng một LED matrix “xịn” thật. Vì vậy mình làm cái light plate và projection mount này để dùng với LED 5mm tiêu chuẩn, giúp ánh sáng được tán đều và chiếu ra phía tấm back plate. Mình đi dây chung với vài LED khác và dùng pin 9V.

Cái này dựa trên một mẫu droid từ một người bán có vẻ đã “nghỉ” rồi: 3DPRINTSTUDIOEK trên Etsy. Mình muốn dẫn link đúng bộ STL BD-1 mình đã mua lắm, nhưng hiện tại hình như họ không còn đăng bán nữa.

CẬP NHẬT 2024/11/18: Nhờ @KallvinHobbs_1416227, bộ STL BD-1 mình dùng đã được tìm thấy trên Cults3d ở đây!

In 3D

Mẫu này in hơi “khó ở” do phần mount LED bị treo (floating). Cuối cùng mình dùng support kiểu ôm sát (snug supports) và gỡ support cẩn thận khỏi tấm plate dưới. Kết quả ổn áp và mình hài lòng:

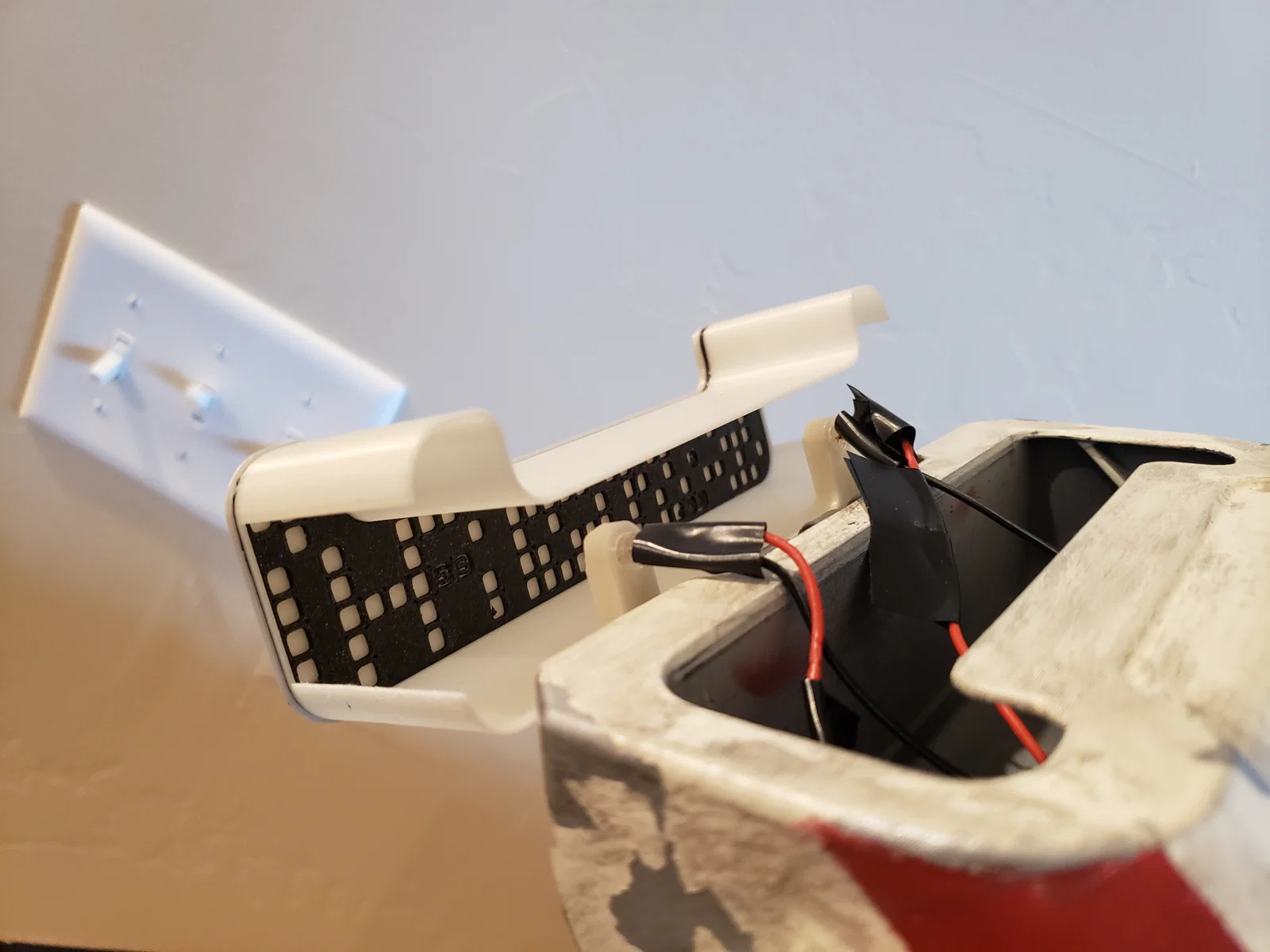

Mình cũng rất khuyến khích đổi filament (filament swapping) để phần giữa chặn sáng, thì hiệu ứng kiểu “matrix” mới đẹp. Mình dùng màu trắng cho phần dưới và phần trên, còn phần giữa thì dùng màu đen để chặn sáng:

Mình in bằng Prusament PLA trên máy MK4, không gặp vấn đề gì. Lỗ cắm LED hơi khít (snug fit), nhưng nếu cần thì bạn cứ nới lỗ ra lớn hơn chút là được.
