Daniel J Morrell - Tàu Lake Freighter, tỉ lệ 1:160

SS Daniel J. Morrell là một tàu chở hàng (freighter) dài 603 foot (184 m) chạy trên Ngũ Đại Hồ (Great Lakes), đã bị gãy đôi trong một cơn bão lớn trên Lake Huron vào ngày 29/11/1966, mang theo 28 trong số 29 thuyền viên. Con tàu dùng để chở hàng rời (bulk cargo) như quặng sắt, nhưng lúc bị chìm thì chỉ đang chạy với ballast (không chở hàng). Khi được đóng năm 1906, nó được gọi là “Queen of the Lakes”, vì là con tàu dài nhất đang phục vụ trên Great Lakes lúc bấy giờ. (Wikipedia)

Ban đầu, phần mũi (bow) chìm trước và có ba người sống sót leo lên một bè cứu sinh. Do phơi nhiễm lạnh trong cơn bão cuối tháng 11, cuối cùng chỉ còn một người trong ba người sống sót. Vì tàu chạy rỗng chỉ có ballast, khi tàu gãy làm đôi thì khối động cơ nặng làm phần khoang hàng mở của đuôi (stern) bị chổng lên và nó vẫn tiếp tục chạy máy thêm 3 tiếng. Phần đuôi và phần mũi nằm cách nhau khoảng 5 dặm (mi) trên Lake Huron.

Ban đầu mình định làm model của tàu Henry Steinbrenner, nhưng con đó quá nhỏ so với cục pin mình tính dùng ở tỉ lệ mình định làm. Bỏ ý định đó xong thì dự án Morrell tính từ đầu tới cuối mất khoảng 7 tháng làm kiểu ngắt quãng. Mình chưa từng hoàn thiện một bản in 3D nào trước đây, nên chuyện chà nhám nhựa, sơn lót (priming) rồi sơn phủ là lãnh vực hoàn toàn mới với mình.

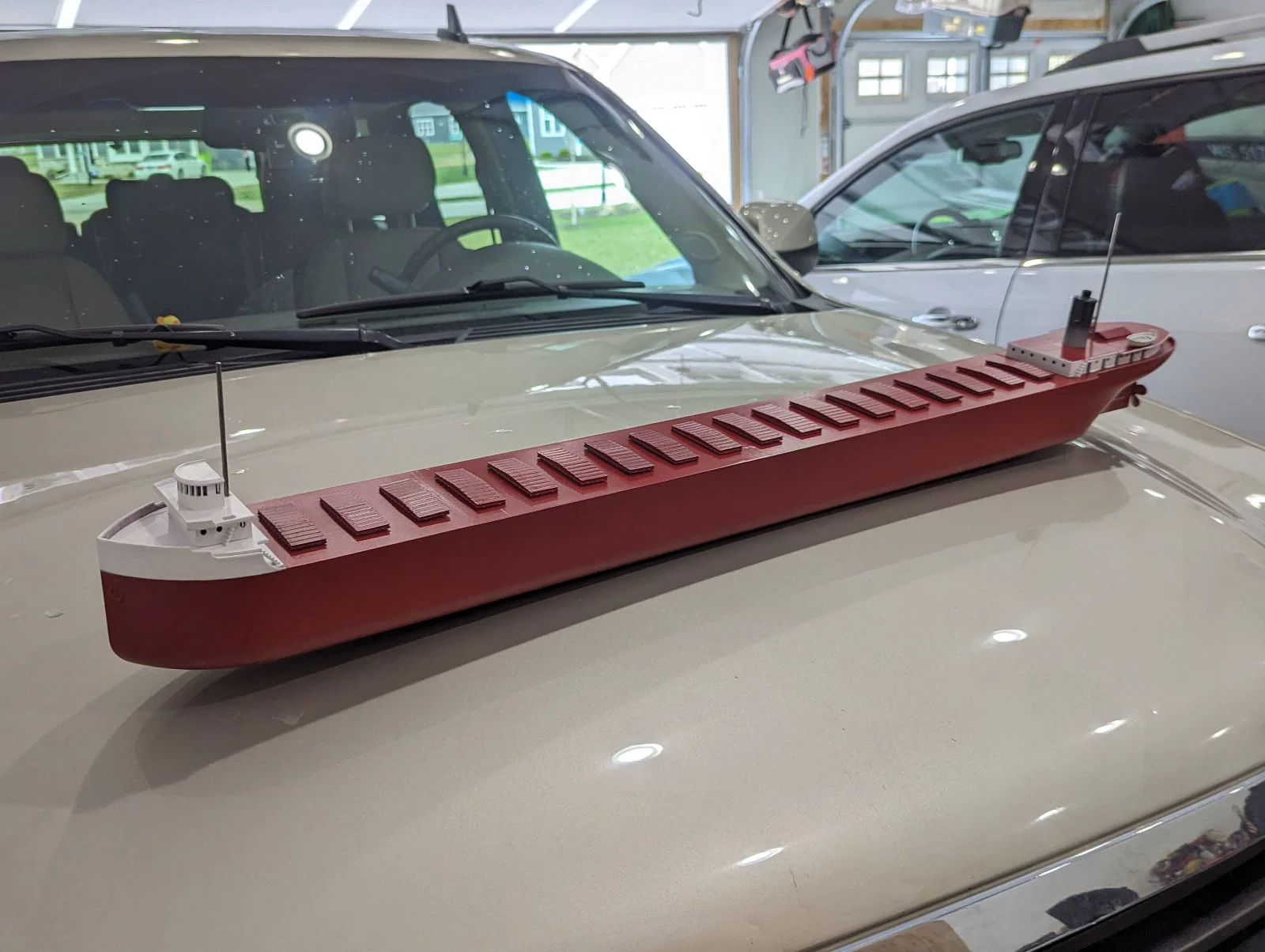

Ở giữa phần mũi và phần đuôi là sáu khoang hàng. Mỗi đầu (mũi và đuôi) đều có một vách ngăn (bulkhead), và toàn bộ khu vực khoang hàng là một khối rỗng dạng “bồn tắm” (hollow bathtub) y như tàu thật. Cabin điều khiển ở mũi (bow pilot house) và nhà boong ở đuôi (stern deck house) đều tháo rời được để lần lượt tiếp cận chỗ để pin và hệ điện tử. Dù cả con tàu có thể in chỉ hơn 1 cuộn filament một chút, mình đã tốn tới 3 cuộn, do có chỉnh thiết kế phần khoang hàng giữa để gia cường cho chắc hơn. Model hoàn thiện dài 1150mm (45-1/4”), tỉ lệ 1:160 (N-scale) và phải dằn thêm cát (ballast) vì nó nổi “quá tốt”.

Tất cả chi tiết đều do mình thiết kế trong Fusion 360, trừ mỏ neo ở mũi (bow anchors), tời boong (deck winches), xuồng cứu sinh (lifeboats) và chân vịt (propeller).

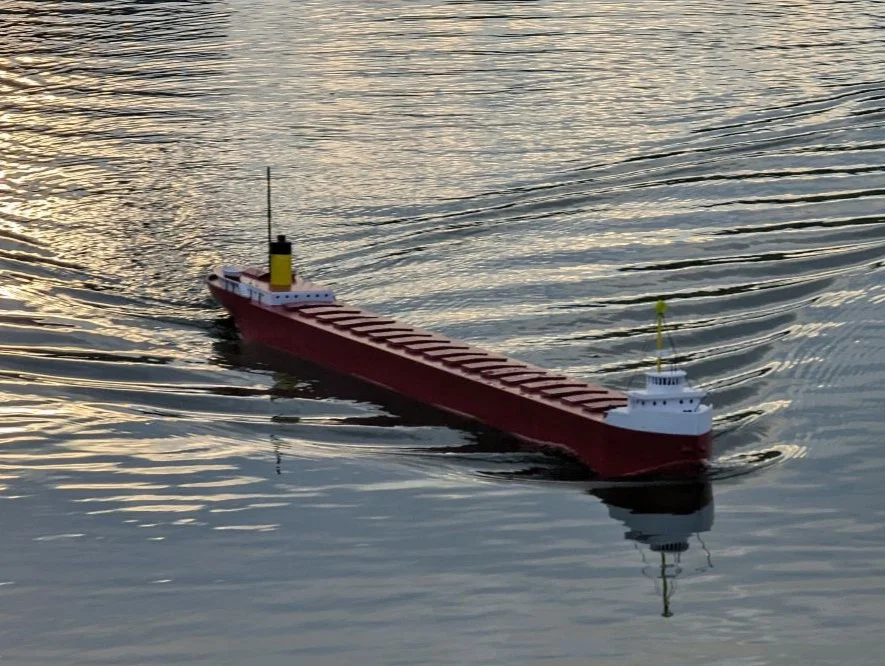

Mình dùng pin M12 đặt ở mũi, bên dưới phần pilot house tháo rời, để cấp nguồn. Phần đuôi chứa bộ thu radio (radio receiver), ESC, motor truyền động (drive motor), khớp nối chữ U (u-joints) và servo bánh lái (rudder servo). Vì mình làm bánh lái đúng theo tỉ lệ, nên khả năng cơ động không cao. Bán kính quay của tàu chắc cỡ khoảng 20 foot, và khi chạy “full chooch” thì tốc độ tầm như đi bộ nhanh.

11/12/2024: Thêm propeller theo yêu cầu, và thêm Skeg cùng Rudder V2 để điều khiển RC tốt hơn. Có thể bạn sẽ cần “expand walls” khi in propeller để được khoảng ~3–4 lớp cho đủ độ bền. Ngoài ra, khoan rộng lỗ trục giữa để vừa thanh (rod) 1/8".

11/17/2024: Thêm vài biến thể khác của Rudder. Có một bản dài của mẫu gốc, và một bản long horn kiểu dựa dựa theo SS Alpena.
