Giá treo cuộn filament trên nóc Ender 3 V3 kèm gá Runout Sensor

Khối này do Scratch3DPrinting làm. Tìm trên MW nha! Mình remix lại để có lỗ gắn runout sensor.

• Bạn sẽ cần một sợi cáp filament runout sensor dài hơn.
• 2 vít M4x10 để bắt tấm ốp dưới (bottom side plate) cho phần quản lý dây.
• 1 M3 threaded insert để gắn runout sensor.
• 3 vít M3x25 hoặc M3x30 cho filament sensor và khối spool mount.
• Keo 502 (superglue)

Tháo cuộn filament khỏi bên hông và tháo 2 vít khóa của tay đỡ (arm) vì lát nữa sẽ dùng lại.

Đặt máy in nằm nghiêng rồi tháo nắp lưng. Tháo dây filament runout cũ và thay bằng dây dài hơn. Gắn lại nắp dưới.

Trên khối gắn spool (spool mount block) có một cái lỗ ở phía trước, ngay chỗ có chữ Ender. Đây là vị trí để ép threaded insert vào.

Lắp spool mount block.

Dùng 2 vít M4x10 bắt chặt tấm plate “Side Bottom”.

Bôi superglue vào điểm nối để gắn miếng kế tiếp (miếng có đoạn cong).

Tiếp theo bôi superglue để dán miếng trên cùng.

Giờ dùng 2 vít khóa tay đỡ (arm locking screws) đi kèm máy in mà bạn đã tháo ở bên hông, canh lỗ với miếng quản lý dây phía trên. Lắp lại arm và spool holder.

Nếu arm bị tuột ra dễ quá thì siết ốc chặt thêm chút.

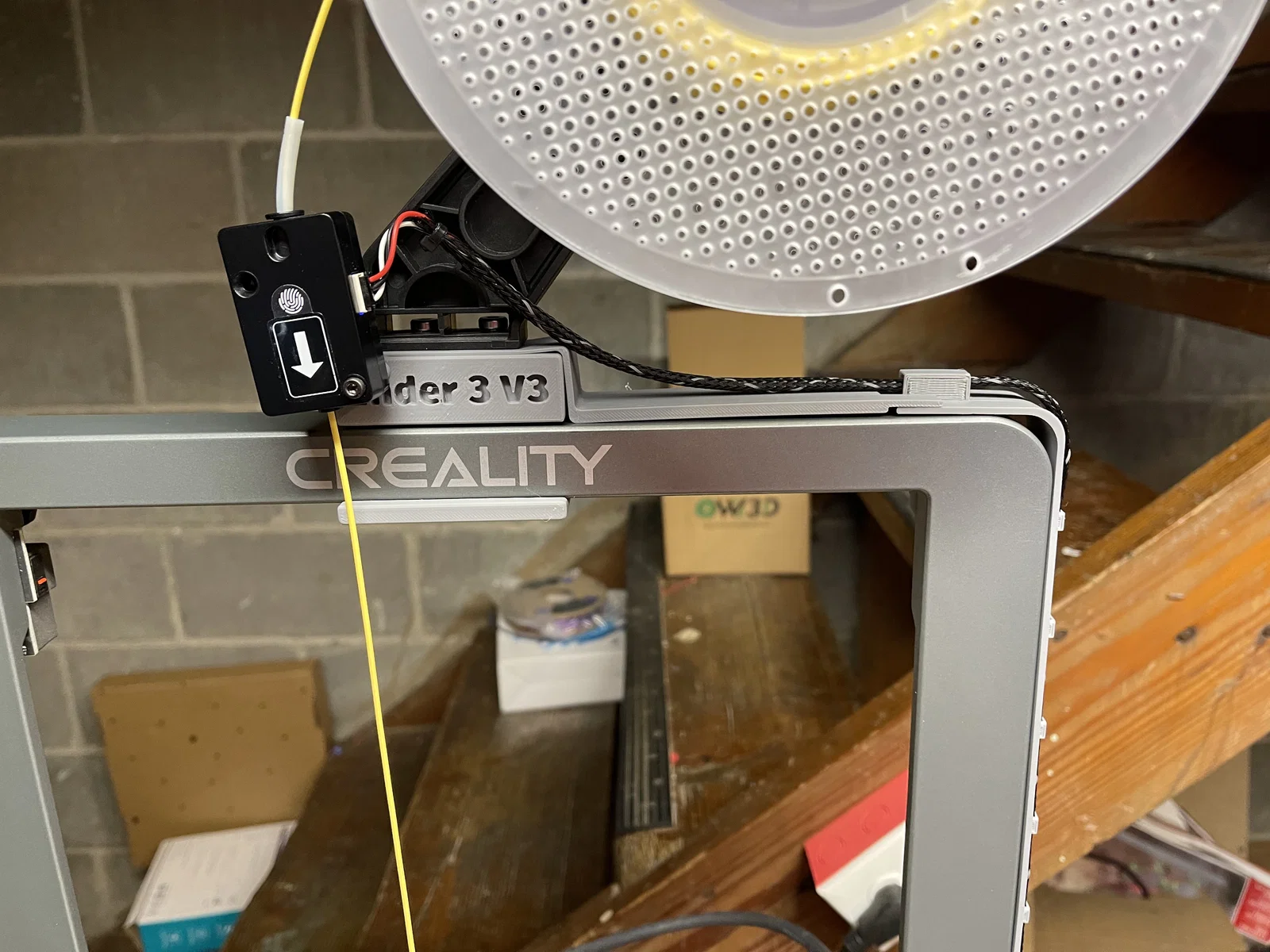

Dùng spacer cho filament sensor. Đừng siết con vít này quá chặt vì bạn cần runout sensor có thể nhúc nhích theo khi đầu in di chuyển.

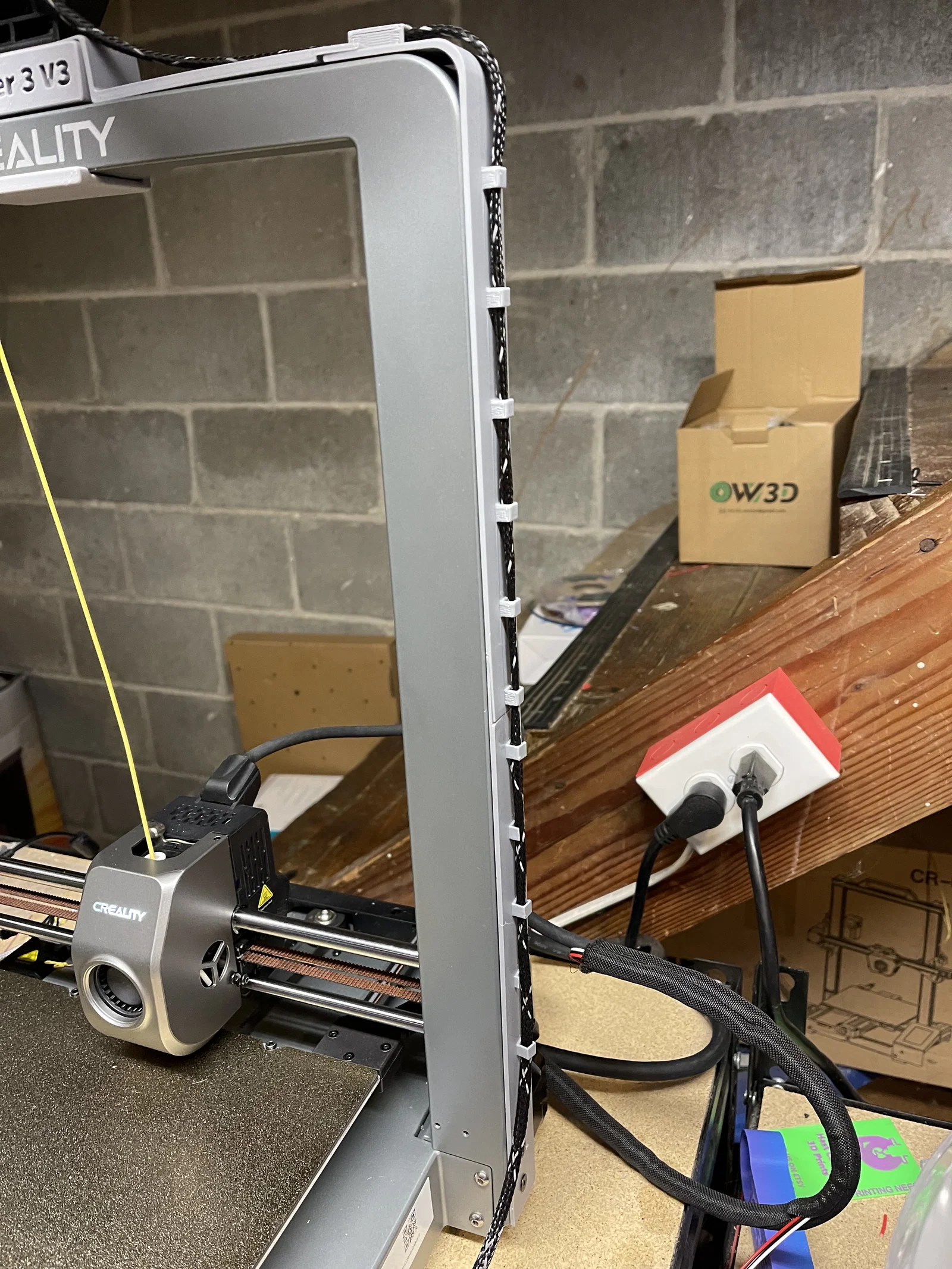

Cuối cùng đi dây cáp dài mới của bạn lên theo cạnh máy và bấm cố định vào các ngàm khóa trên các kẹp quản lý dây.

Bắt buộc mở bằng Orca Slicer
