V0.2 (R1) Light EBB36 Mount & Strain Relief

V0.2 (R1) Light EBB36 Mount & Strain Relief

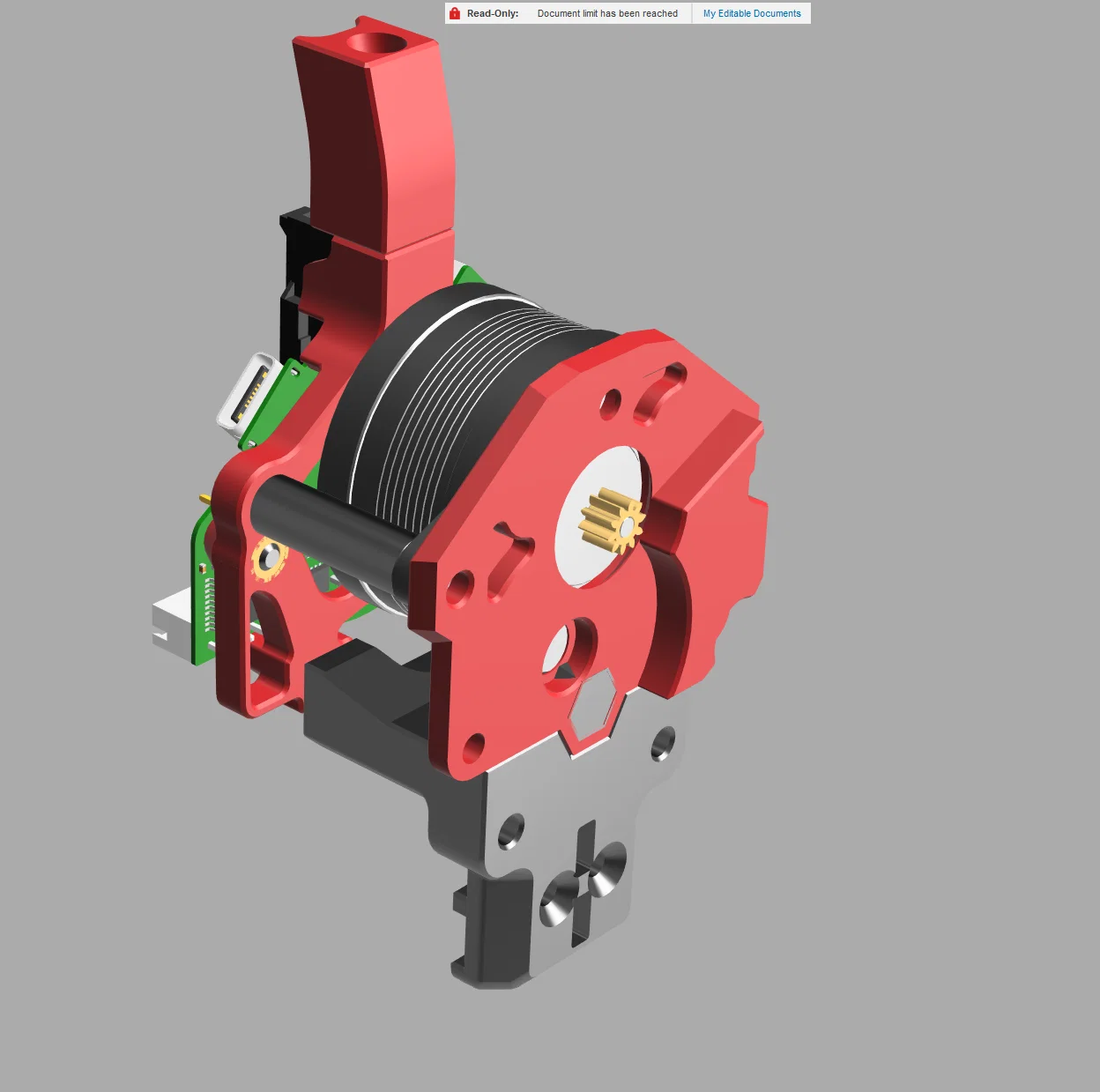

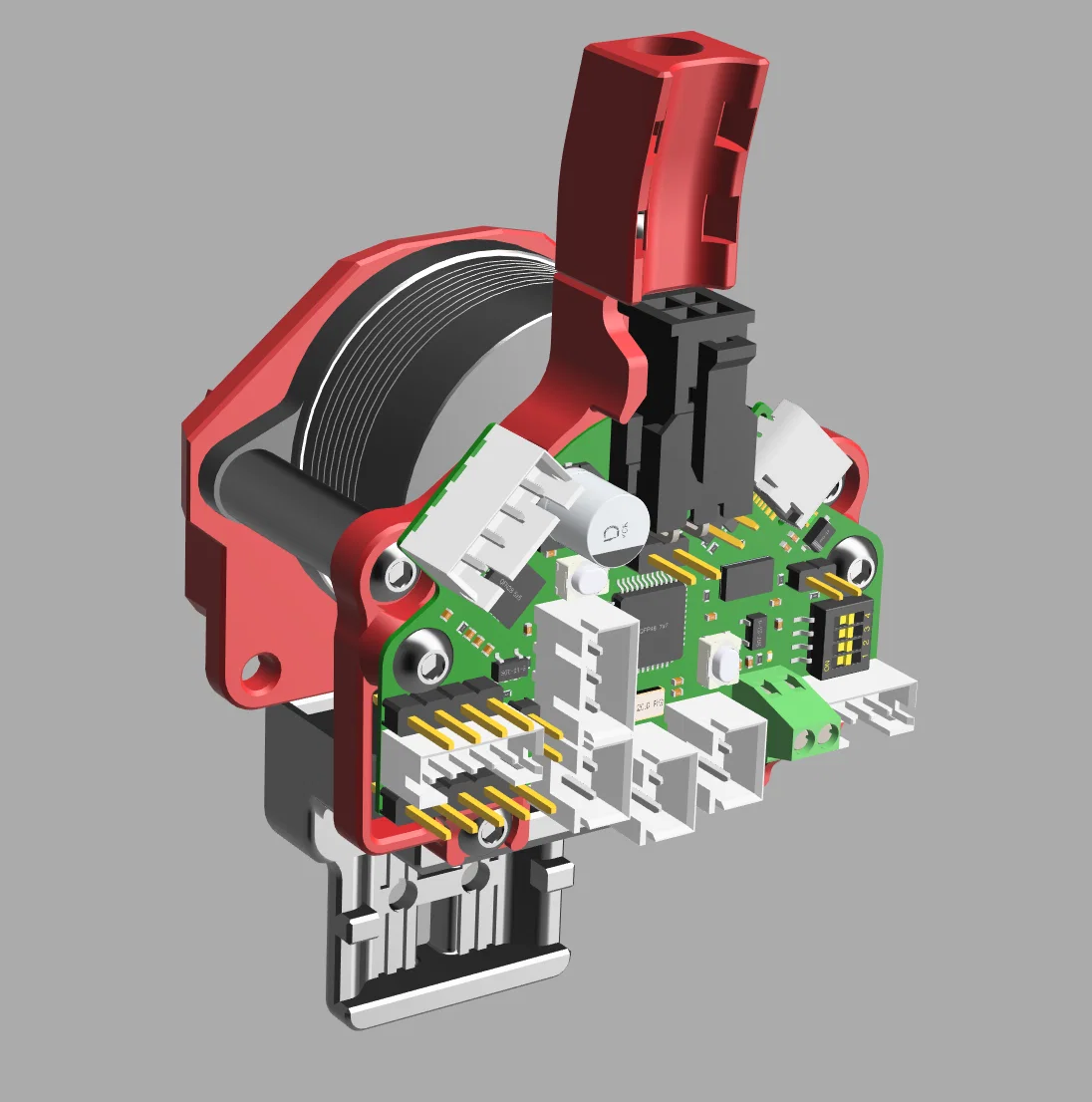

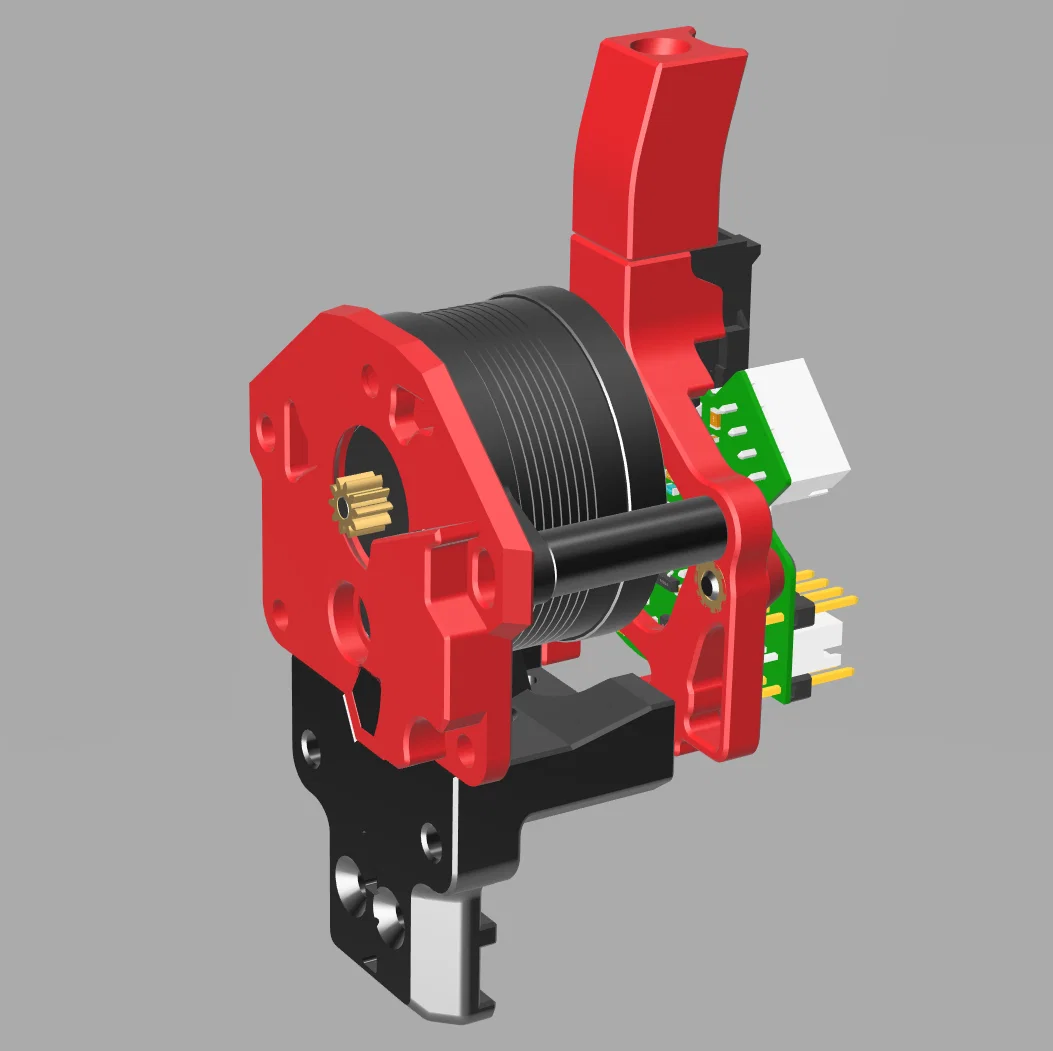

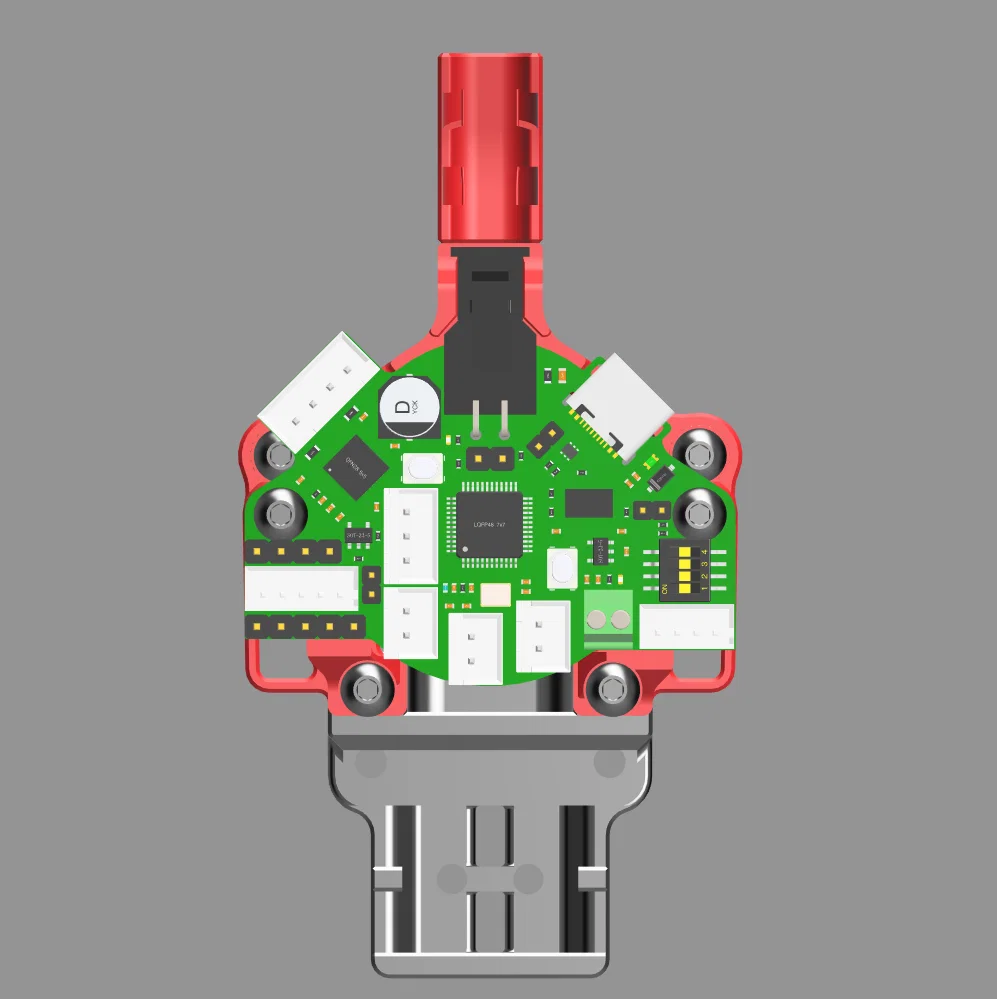

Bộ mount siêu nhẹ này chỉ tốn hơn 5g nhựa một chút.

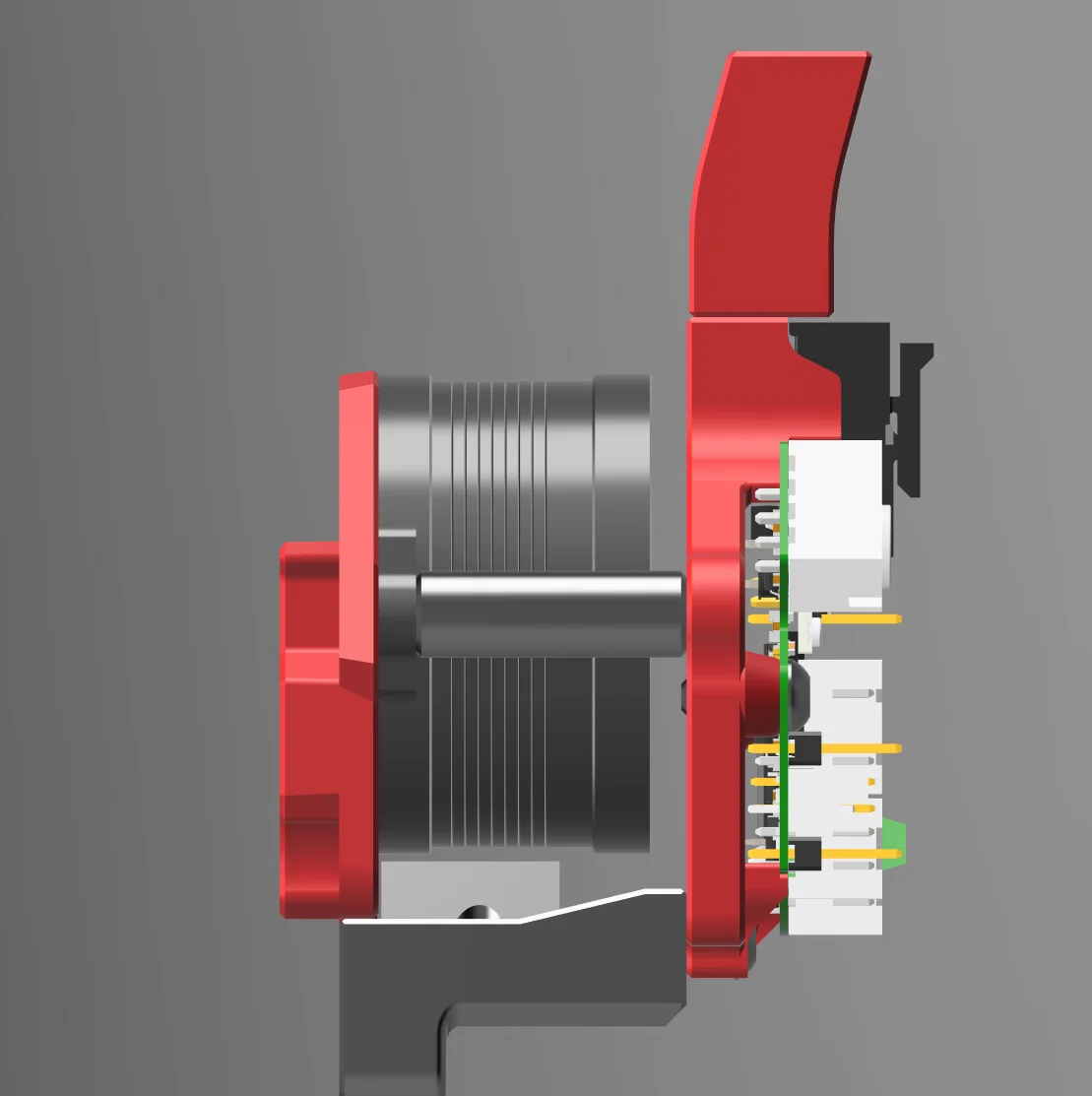

Nó cũng hạ bo mạch xuống nhẹ để trọng tâm cân hơn.

Bản thân cái mount có các rail để bạn buộc dây hoặc luồn dây qua, giúp bớt “mớ mì” dây nhợ.
Có 2 phiên bản:

V1 có rail ngắn chạy dọc mỗi bên

V2 có rail dài hơn chạy dọc mỗi bên và thêm ở các góc dưới

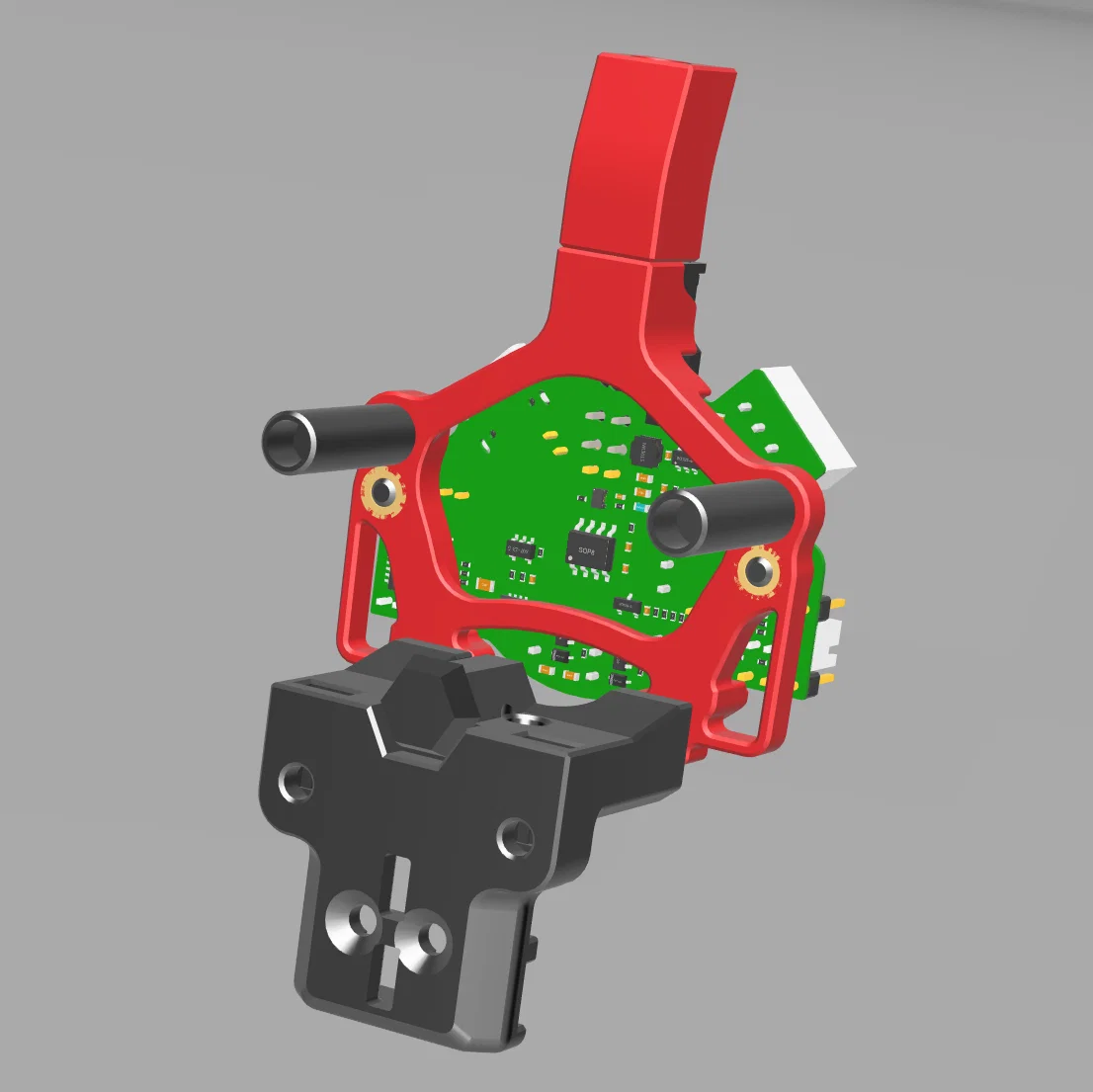

Mount có điểm bắt cho cả standoff và phần bắt lên rail để mọi thứ chắc chắn, gọn gàng.

Phần strain relief có 2 phiên bản để chọn, tuỳ setup của bạn cái nào hợp hơn.
Một bản nghiêng lùi 10 độ, bản còn lại nghiêng lùi 15 độ.
Cả hai đều có hệ “no loss of cable tie” của mình.
Strain relief được bắt vít vào mount, nên khi cần tháo dây umbilical thì chỉ việc tháo vít ra là nó đi theo dây luôn!

Cả V1 và V2 đều đã được sắp sẵn 2 miếng strain relief trên bed V0, nên bạn cứ slice rồi in cái bạn muốn!

BOM

7 cái M3x8 BHCS

3 cái M3 inserts

Như thường lệ, vui lòng làm theo voron design print settings

5 lớp top / bottom

4 perimeters

40% infill

ABS / ASA là phù hợp nhất cho các chi tiết này

Chúc in vui!
