Giá kìm cho Raaco tool wall (Plier Rack for Raaco tool wall)

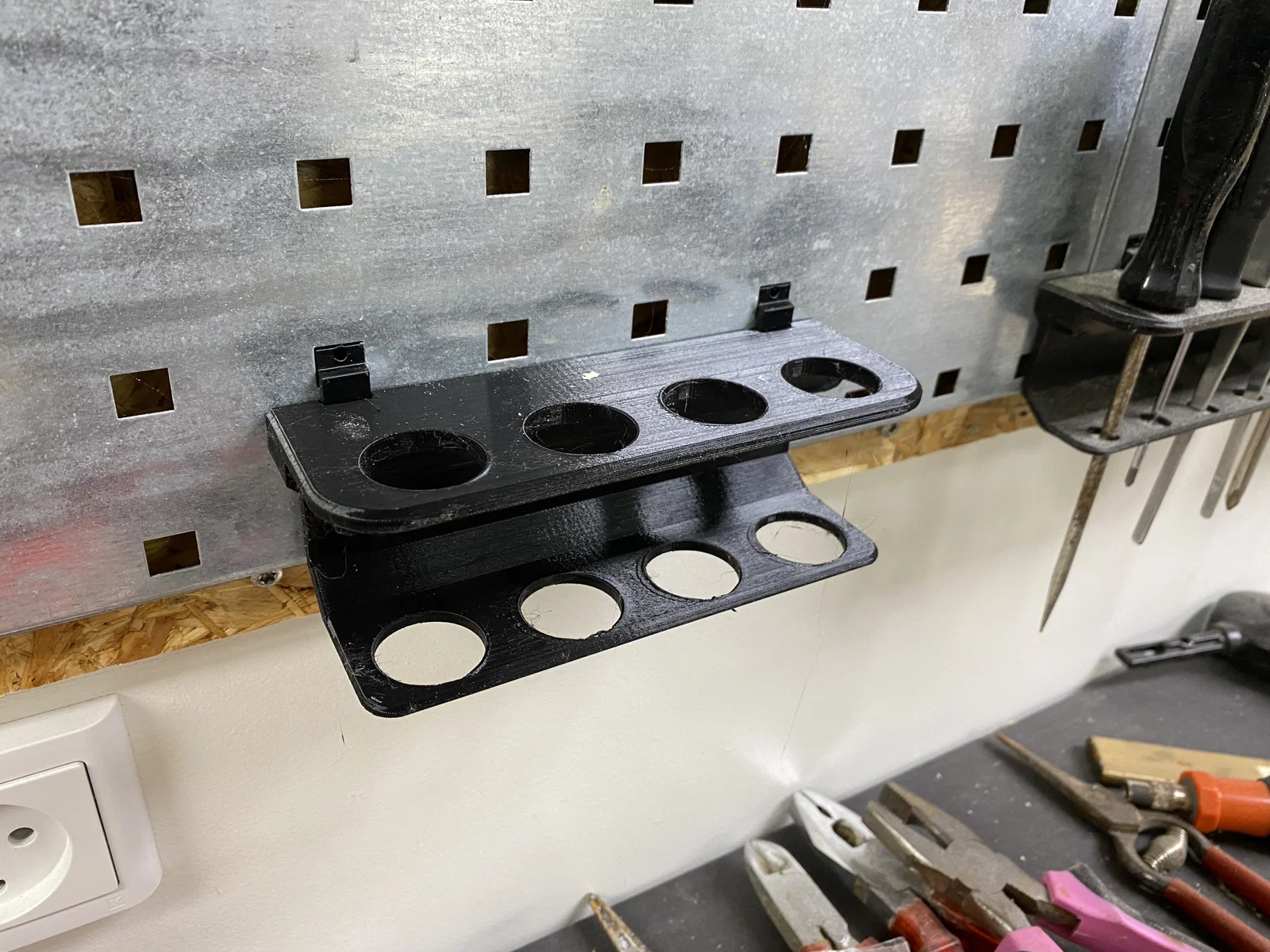

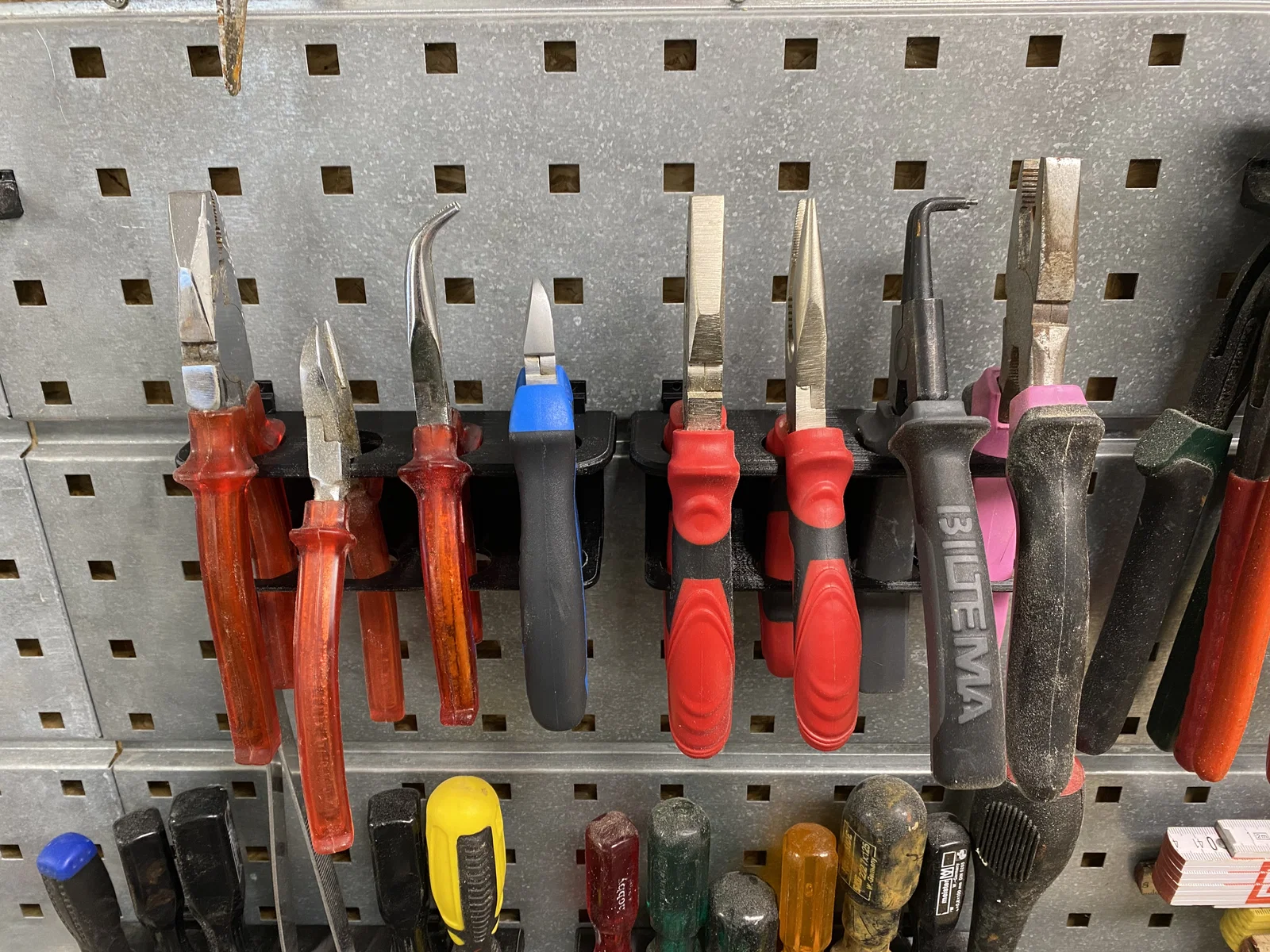

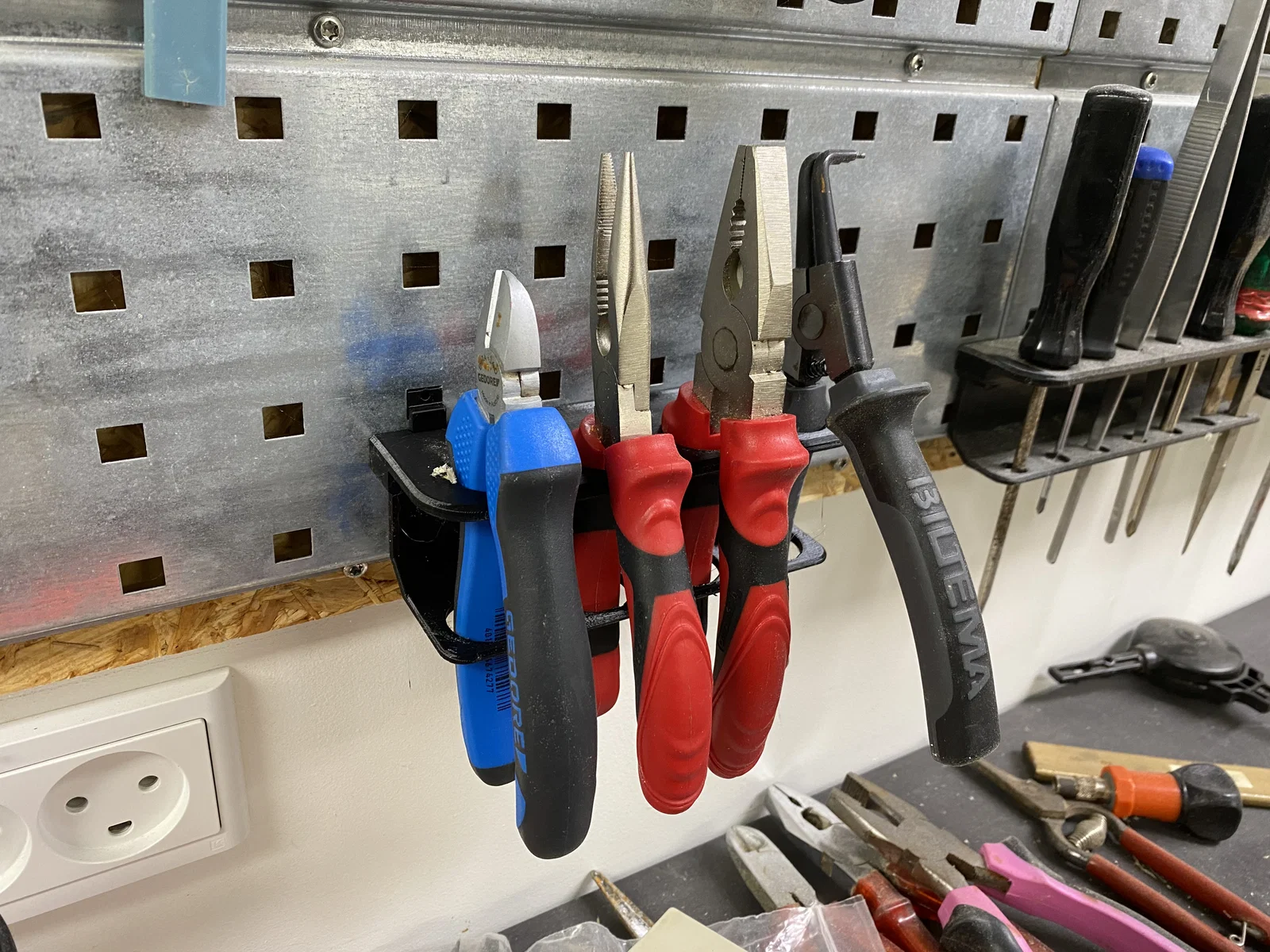

Một cái giá kẹp (plier rack) gắn vừa vặn lên các tấm Raaco tool wall panels.

Có thể cố định tại chỗ bằng một con ốc 3x10 mm.

Hướng dẫn in

Để in mẫu này bạn cần 3 phần.

2x Single Universal Clip

1x Pliers Rack x4

In bằng PETG - 4–5 perimeters

Infill thì tuỳ theo nhu cầu của bạn.

Lắp ráp

Không có kiểu liên kết gì cầu kỳ đâu, chỉ là một cái ngàm vuông (square tab) cắm vào một lỗ vuông. Với dung sai trên máy in của mình (chưa tinh chỉnh kỹ) thì không cần keo, nhưng nếu bạn in ra thấy hơi lỏng thì chấm nhẹ một ít keo 502 (superglue) là ổn.

Remix thêm

Mình chọn kiểu khớp vuông đơn giản để bạn dễ tự thiết kế tool holder theo ý. Bạn chỉ cần tạo một lỗ vuông trên part của bạn kích thước 10x10x10 mm.

Khi đó bạn chỉ việc tải Single Universal Clip về và dùng nó cho các part tuỳ biến của bạn.

Thêm một “countersink” 3 mm phía trên lỗ nếu bạn muốn tool holder của bạn áp sát (flush) với tường.

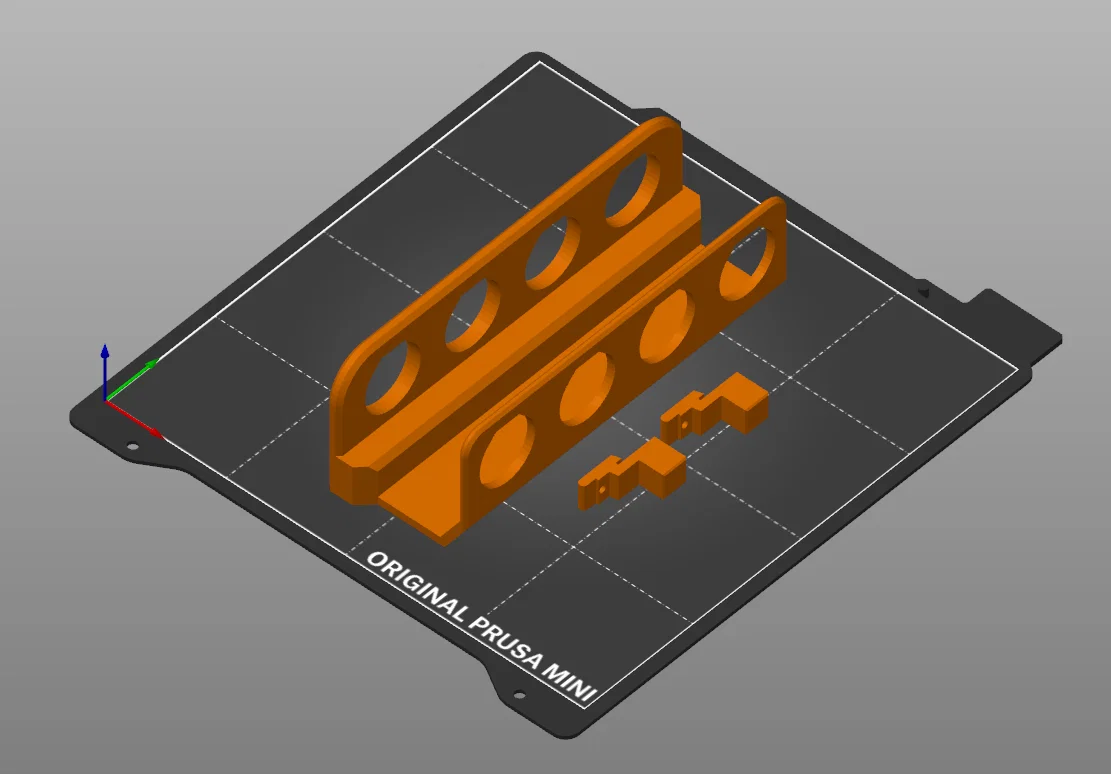

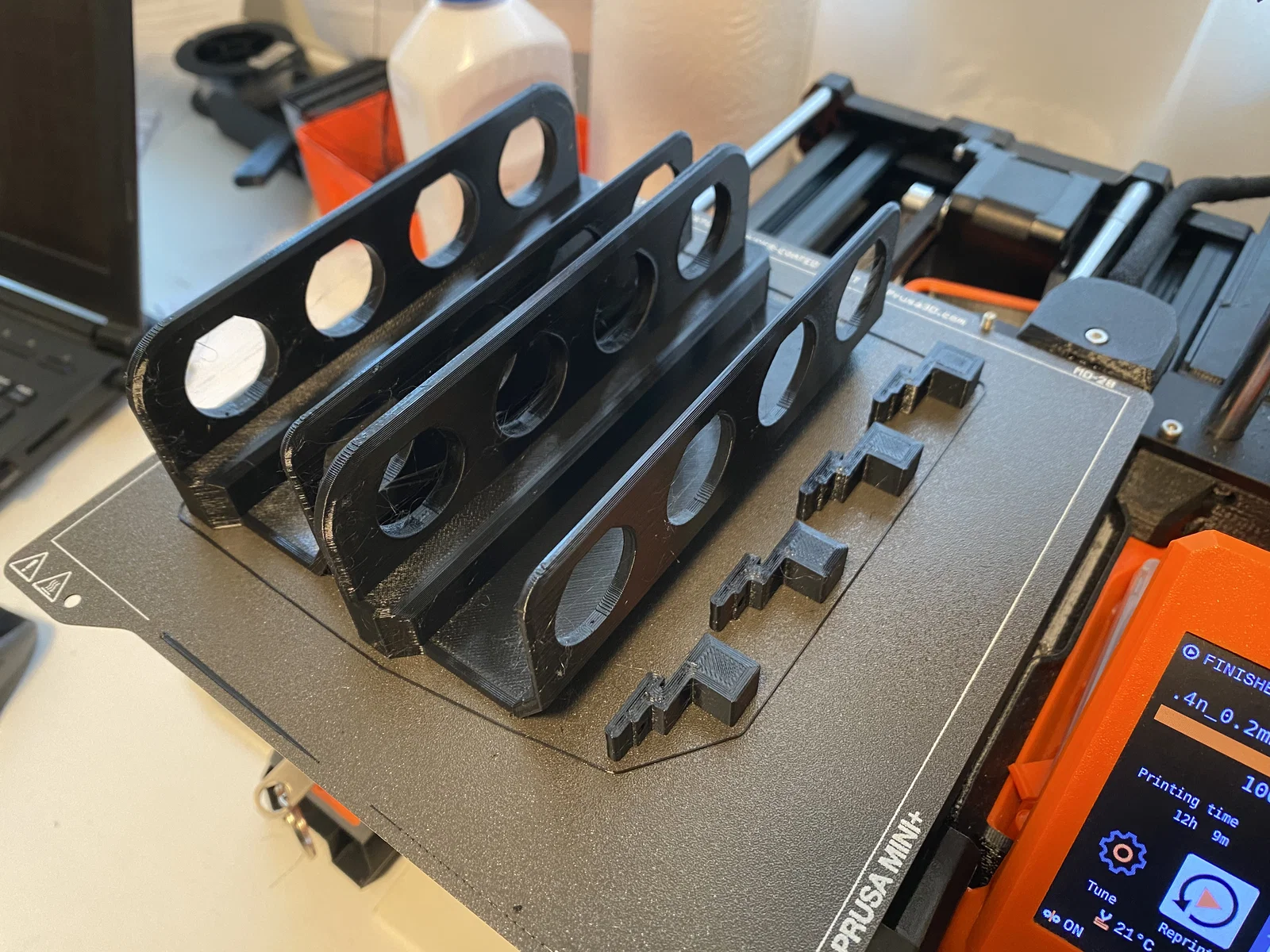

Mình làm cái rack cỡ này để vừa khay in của Prusa Mini. Mình cũng có thể làm bản lớn hơn sau, cho những máy có print bed to hơn.
