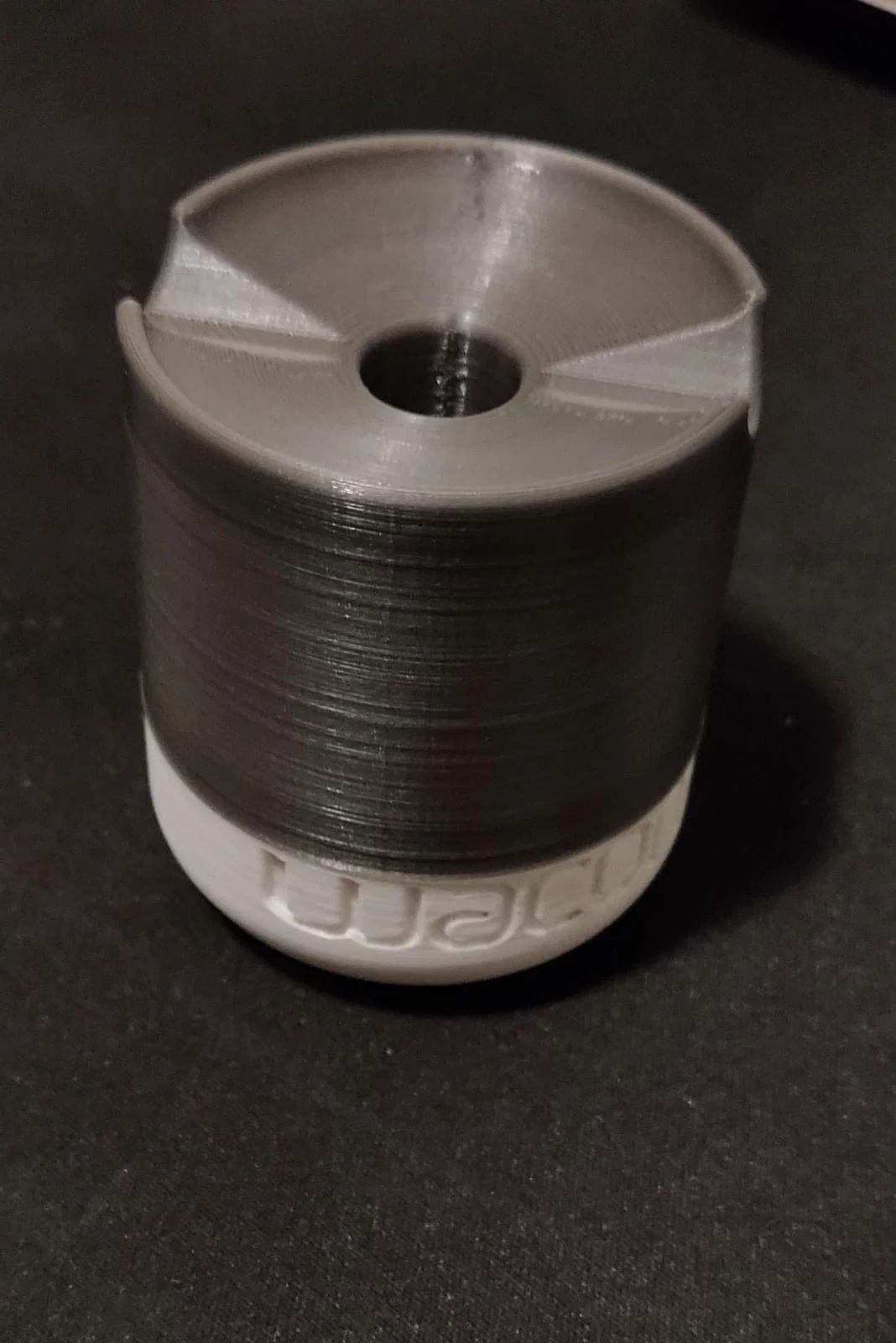

Giá đỡ bút Wacom Intuos (CTL-4100) – Pen Holder (Bản cập nhật)

Cập nhật 02/07/2025

Có bản remix mới: Stand for tablet and pencil

Cập nhật 19/11/2024

• Đã thêm file STEP.
  Cứ thoải mái làm remix của bạn.

Cập nhật 17/07/2024
Ghi chú:

• Thời gian in đã được cải thiện đáng kể.
  Giờ bạn chỉ cần 1 support, dùng để giữ các ngòi thay thế của bút Wacom không bị xê dịch.

Nếu bạn gặp vấn đề gì thì vui lòng liên hệ với mình.

Spanish:

Mẫu này dành cho ai:

Bút Wacom dòng CTL-4100 và các biến thể tương tự, ngoài ra cũng phù hợp cho các bút có đường kính nhỏ hơn hoặc bằng 12 mm.

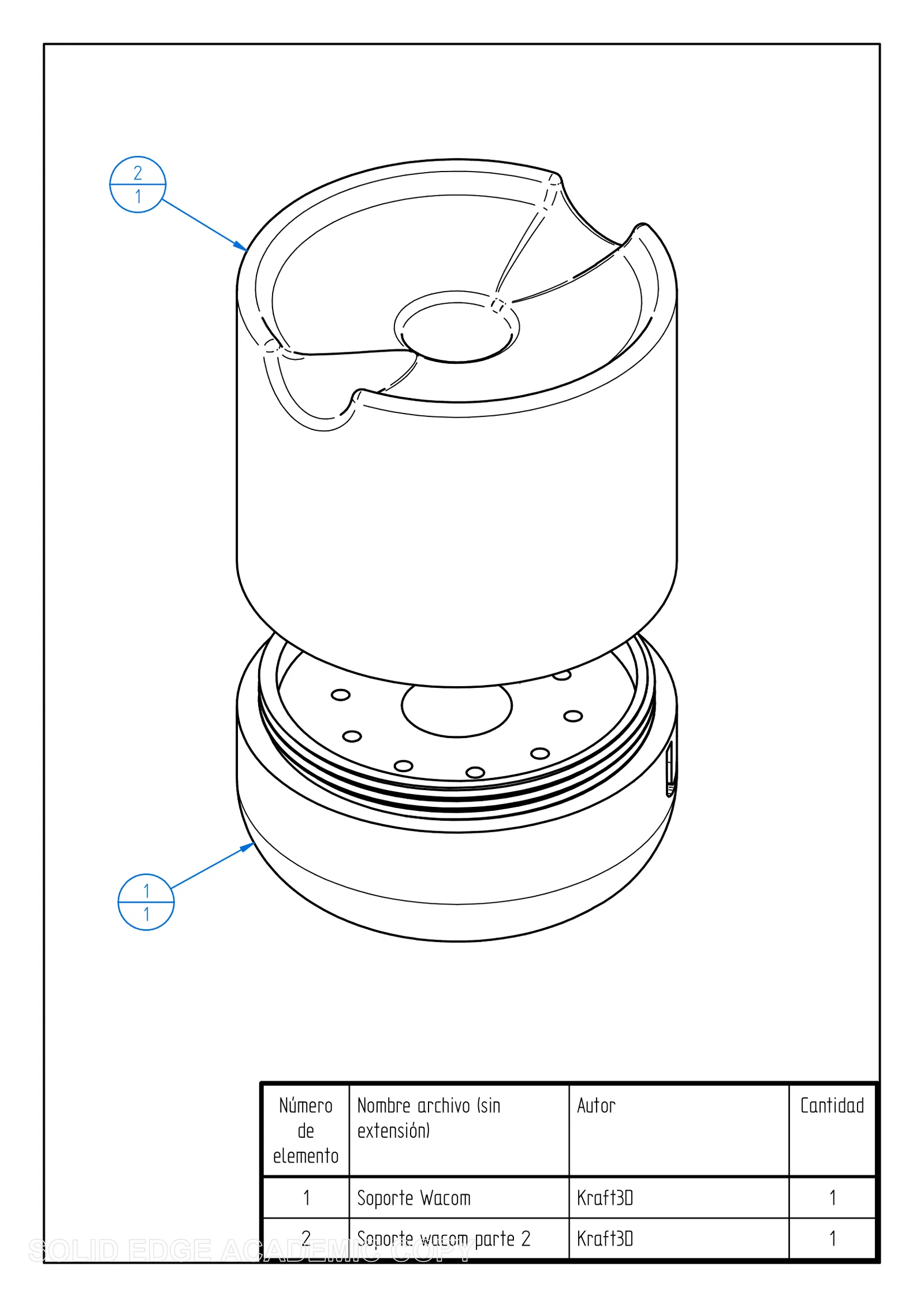

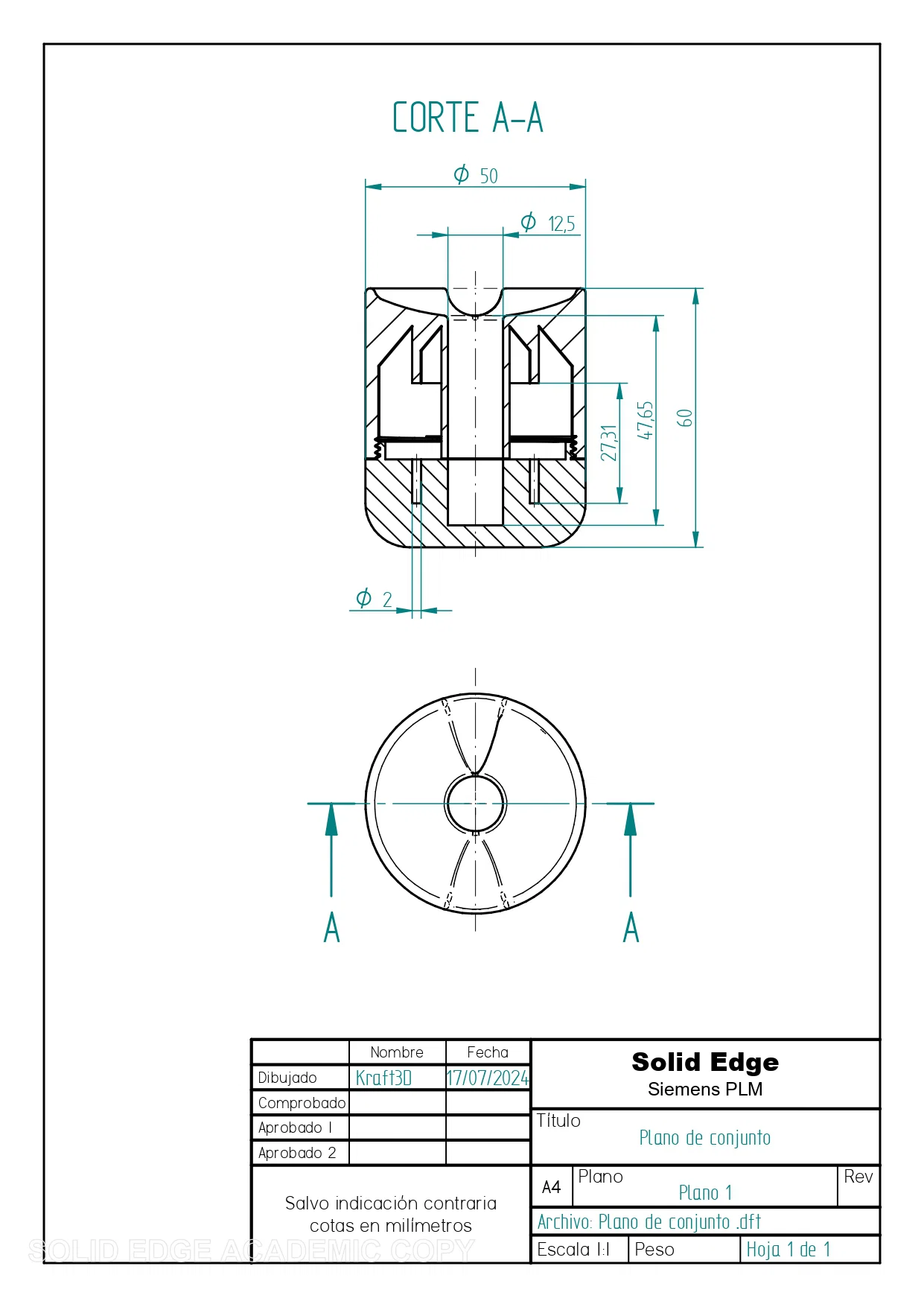

Kích thước được tham chiếu trong các hình đã tải lên. (Nếu bạn dùng ngòi khác loại thì nên đối chiếu các kích thước này trong bản vẽ mình đã up.)

Cách tiến hành in 3D:

Hai chi tiết này có thể sẽ rất khó xoay/vặn.
Nếu bạn bị trường hợp này: vặn vào rồi vặn ra vài lần để tăng độ rơ giữa hai chi tiết.

Do sai số dung sai gia công, có thể nó sẽ không khớp trong trường hợp của bạn. Nếu vậy, bạn có thể scale chi tiết "Soporte Wacom parte 2" lớn thêm vài milimet.

1. Tải phần đế “parte inferior”.
2. Tải phần trên "parte superior"

Tính năng:

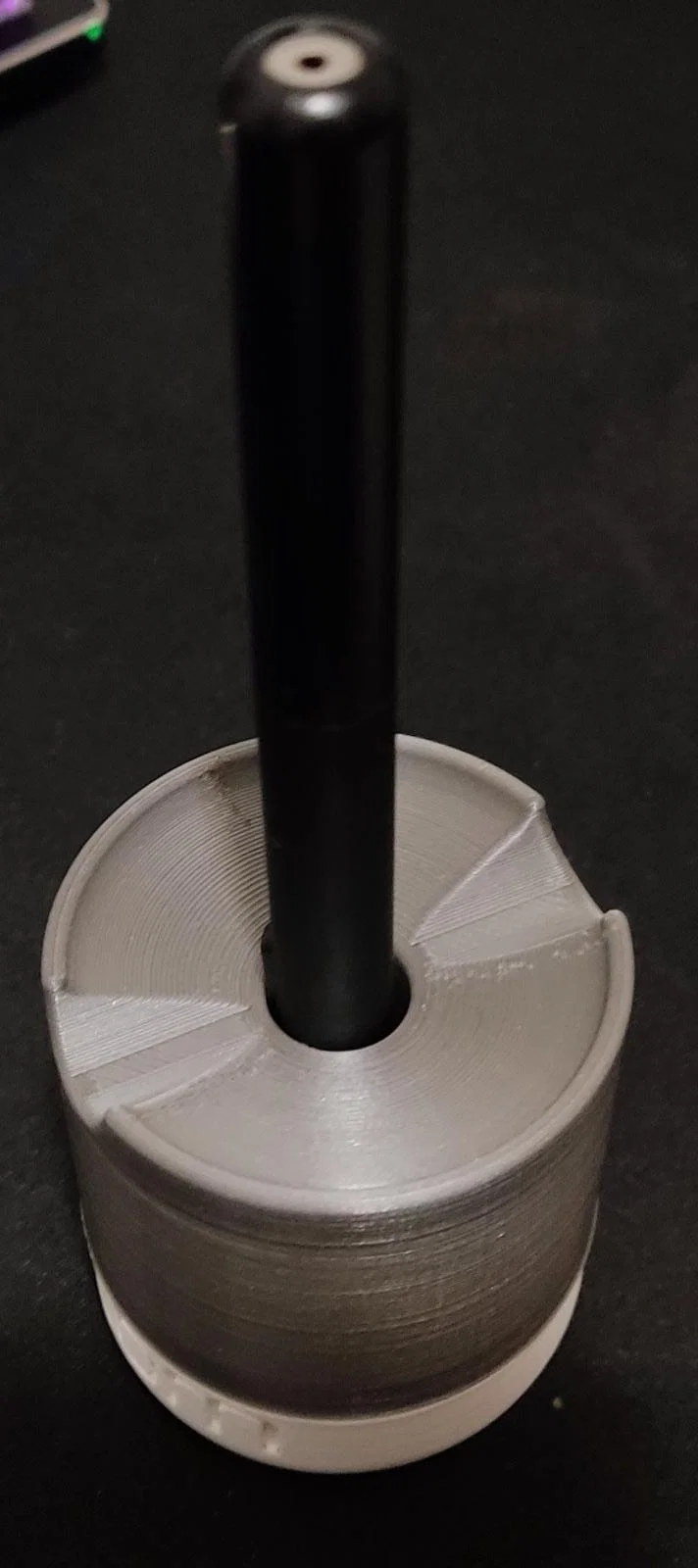

- Lỗ để cắm bút.

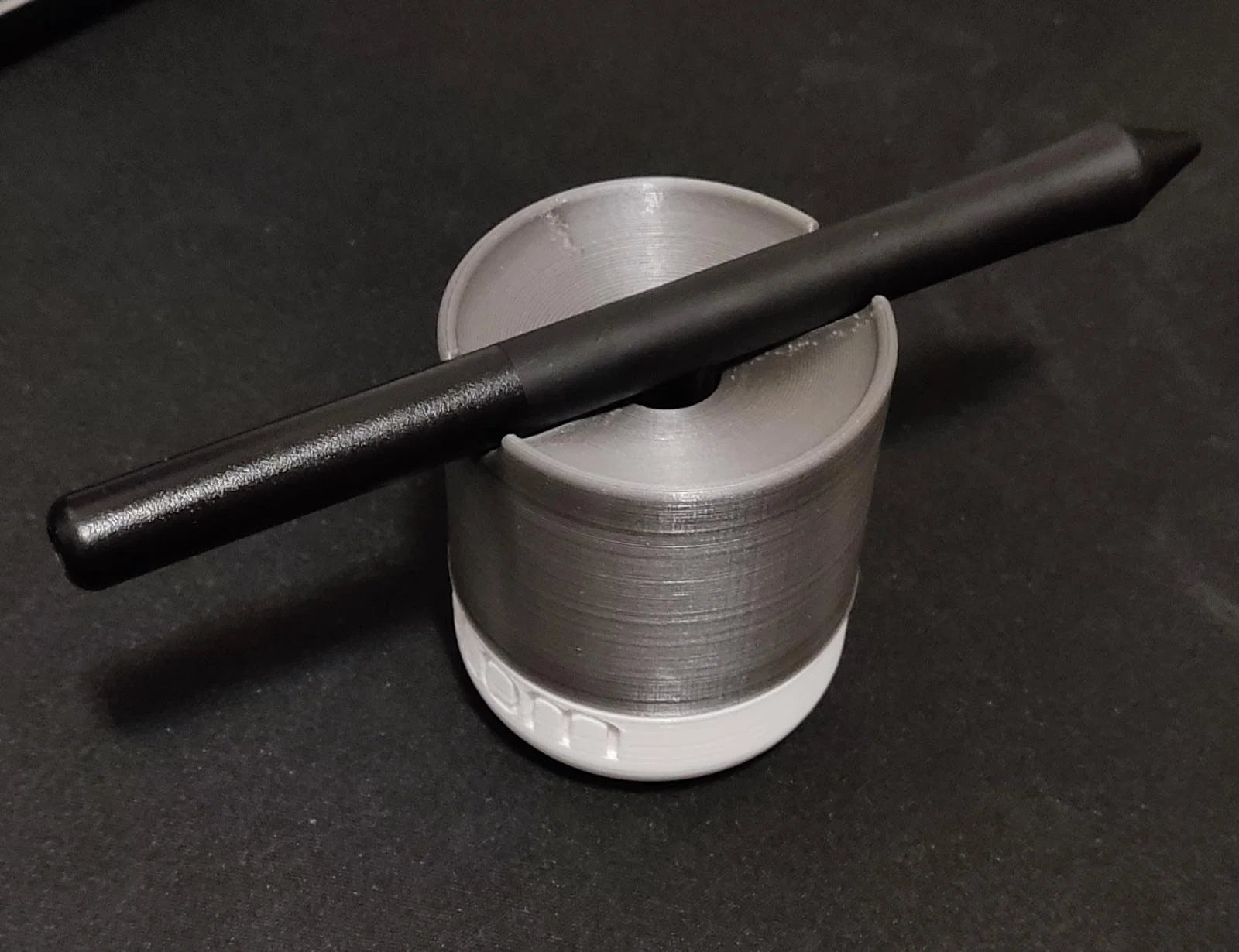

- Kê bút ở tư thế nằm ngang.

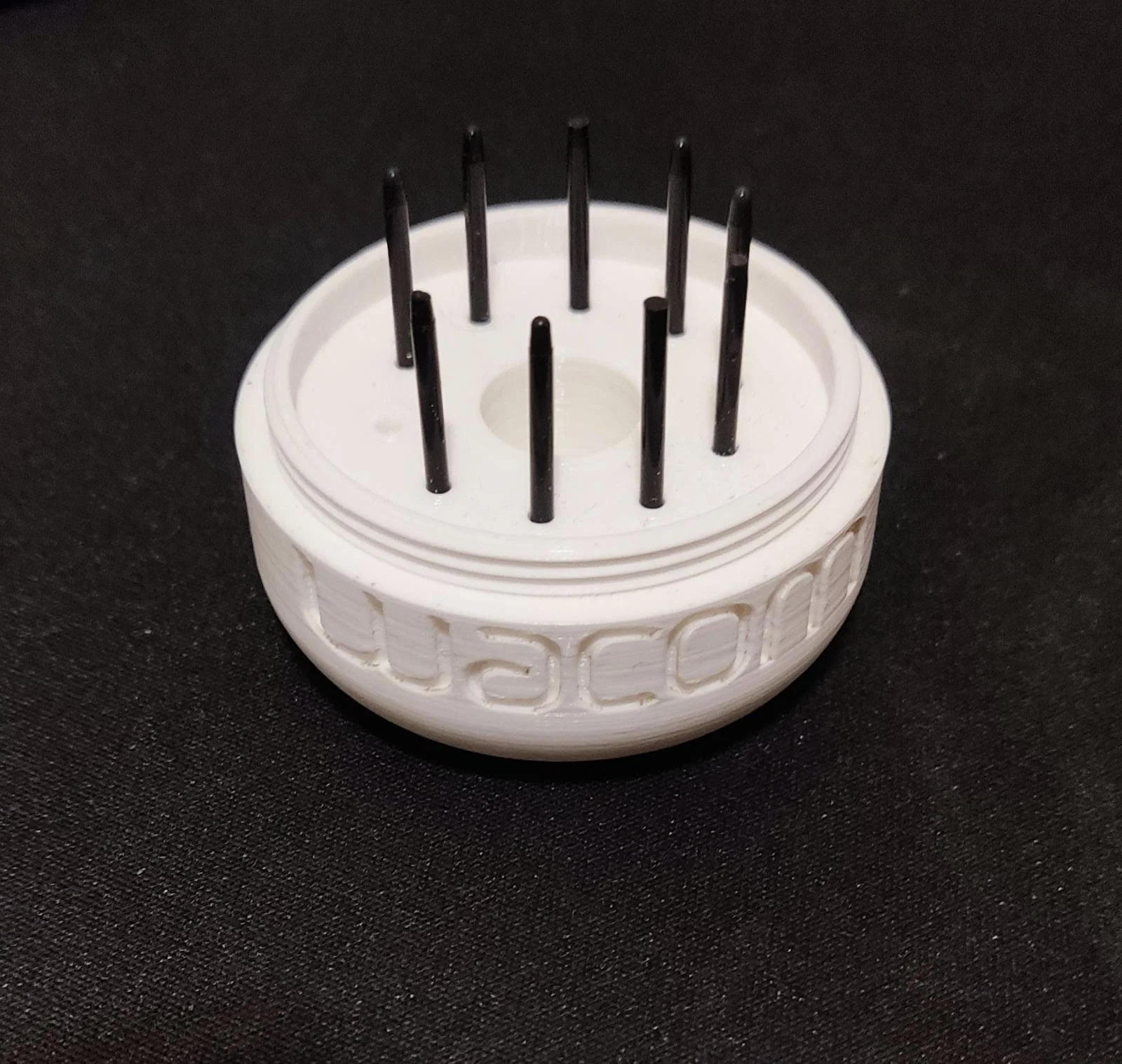

- Lỗ chứa đồ dự phòng cho 10 ngòi thay thế.
- Trọng lượng và chiều cao được tính toán để đảm bảo độ ổn định của đế.

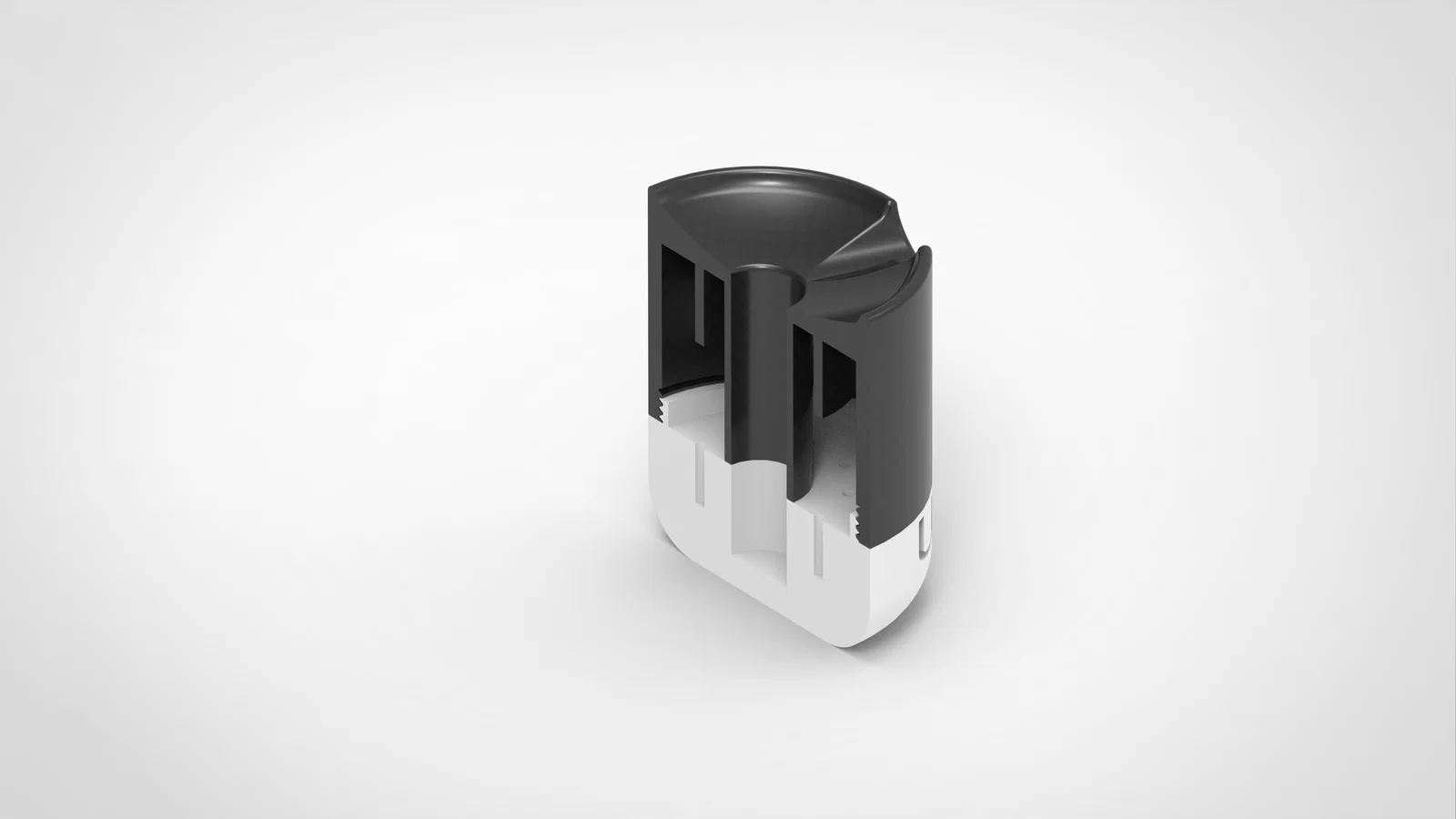

- Ren ISO M45 x1.5 (1.5 là bước ren) có dung sai để có thể siết chỉnh độ chặt khi lắp.

English:

Mẫu này dành cho ai:

Bút Wacom dòng CTL-4100 và các biến thể tương tự, ngoài ra cũng phù hợp cho các bút có đường kính bằng hoặc nhỏ hơn 12 mm.

Kích thước được tham chiếu trong các hình đã tải lên. (Nếu bạn dùng ngòi khác loại thì nên đối chiếu các kích thước này trong bản vẽ mình đã up).

Cách tiến hành in 3D:

Hai chi tiết này có thể sẽ hơi khó để vặn ren.
Nếu bạn gặp trường hợp này: hãy vặn vào rồi vặn ra để tăng độ rơ giữa hai chi tiết.

Do dung sai sản xuất, có thể sẽ không khớp trong trường hợp của bạn. Nếu vậy, bạn có thể scale chi tiết "Soporte wacom parte 2" lớn thêm vài milimet.

1. Tải phần đế “parte inferior”.
2. Tải phần trên "parte superior"

Tính năng:
- Lỗ để cắm bút.
- Kê bút ở tư thế nằm ngang.
- Lỗ chứa đồ dự phòng cho 10 ngòi thay thế.
- Trọng lượng và chiều cao được chỉ rõ để đảm bảo độ ổn định của đế.
- Ren ISO M45 x1.5 (1.5 là bước ren) có dung sai để chỉnh độ siết khi lắp.

-------------------------------------------------------------------------------------------------------

THÔNG SỐ IN 3D / 3D Printing parameters.

Spanish:

• Chỉ phần trên cần support.
• Phần dưới có thể chỉ cần support cho phần overhang tạo ra bởi đường cong ở các lớp đầu (phần bo tròn của đế).
• Phần ren không cần support.

Filament dùng:
-Phần trên: PLA 850 xám bạc.
-Phần dưới: PLA 850 trắng.
Nhiệt độ:
- Nozzle: Tùy theo filament của bạn
- Bed: 30°C.

English:

• Phần trên cần support.
• Phần dưới có thể chỉ cần support cho phần overhang tạo bởi đường cong ở các lớp đầu (phần bo tròn của đế).
• Phần ren không cần support.

Filament dùng:
- Phần trên: PLA 850 Silver Gray.
- Phần dưới: PLA 850 White.
Nhiệt độ:
- Nozzle: Tùy theo filament của bạn.
- Bed: 30°C.
