Mô tả

Tôi đang tìm kiếm một hệ thống xử lý chất thải filament flush phù hợp với tủ LACK của tôi và giúp dễ dàng làm rỗng thùng chứa sau đó. Mặc dù có nhiều thiết kế có sẵn, tôi không thể tìm thấy cái nào phù hợp với mục đích của mình nên tôi đã thiết kế riêng.

Ngăn kéo trong thiết kế này là một hộp xếp đen 100mm điển hình mà bạn có thể thấy ở khắp mọi nơi như thế này: https://www.amazon.de/gp/product/B07YWP97HB/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

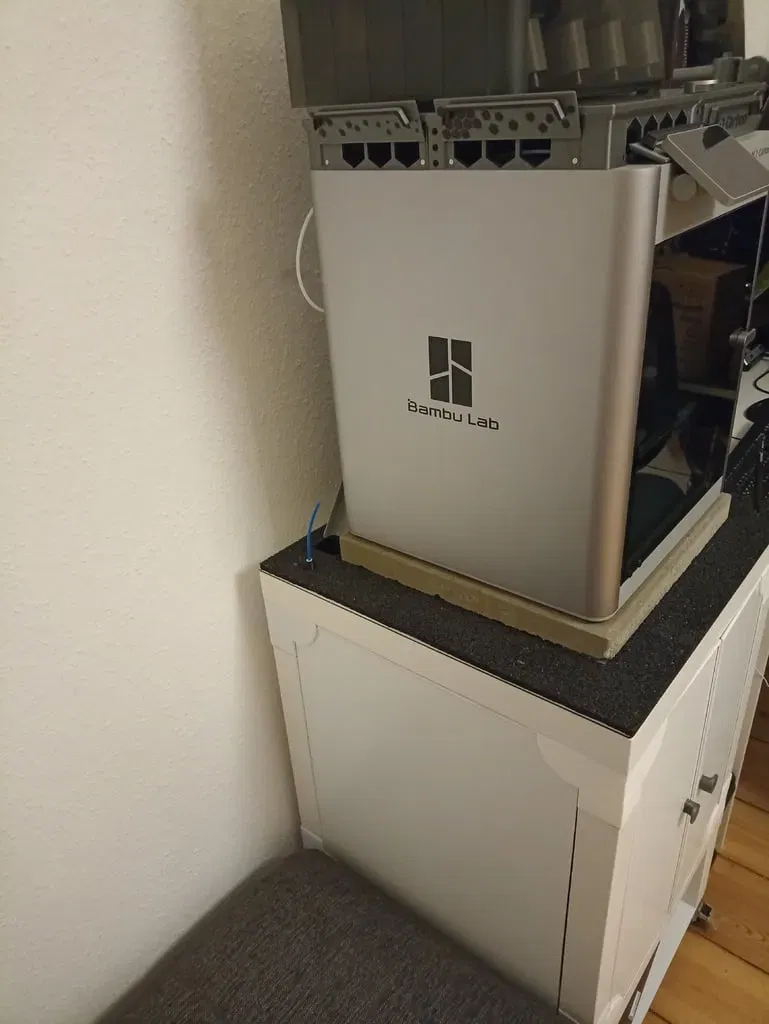

Tôi chia sẻ điều này trong trường hợp có ai đó có thiết lập tương tự và muốn tái sử dụng, mặc dù điều này có thể hiếm. Để cung cấp ngữ cảnh, tôi đang sử dụng một tủ Ikea LACK với:

  • Tấm nhựa 3 mm để tăng cường độ ổn định
  • Tấm cao su 10 mm để bù đắp độ rung
  • Tấm bê tông 40 mm để bù đắp độ rung

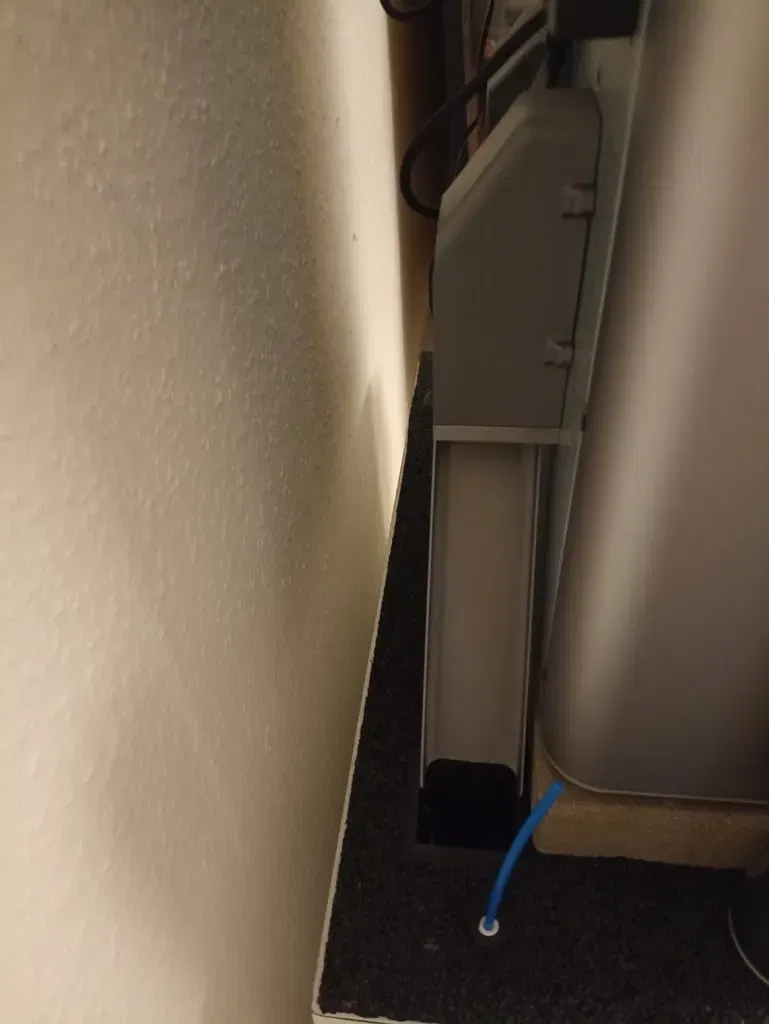

Tổng cộng, máy in của tôi cao 53 mm so với tủ. Nếu thiết lập của bạn tương tự, bản trượt này có thể phù hợp với bạn.

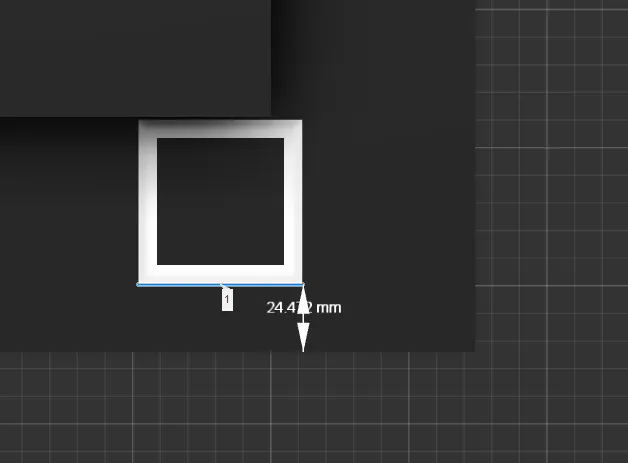

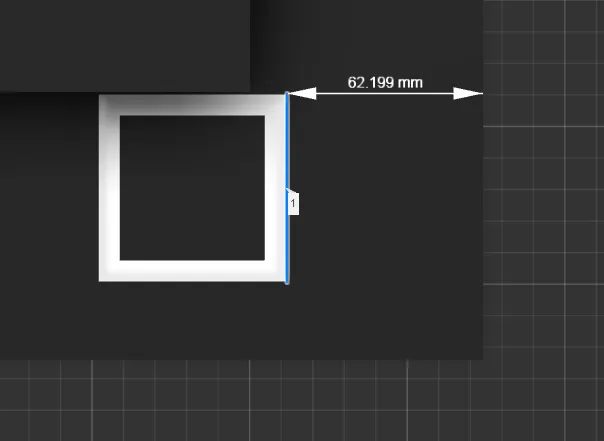

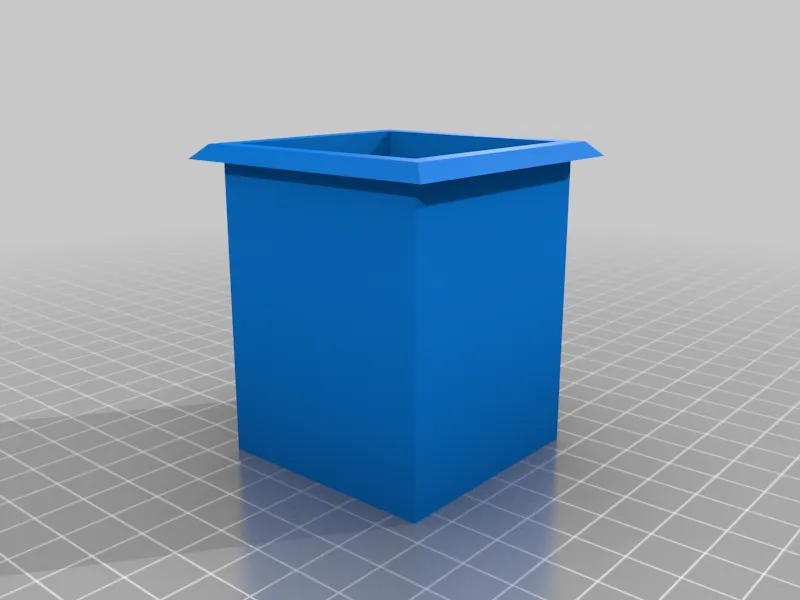

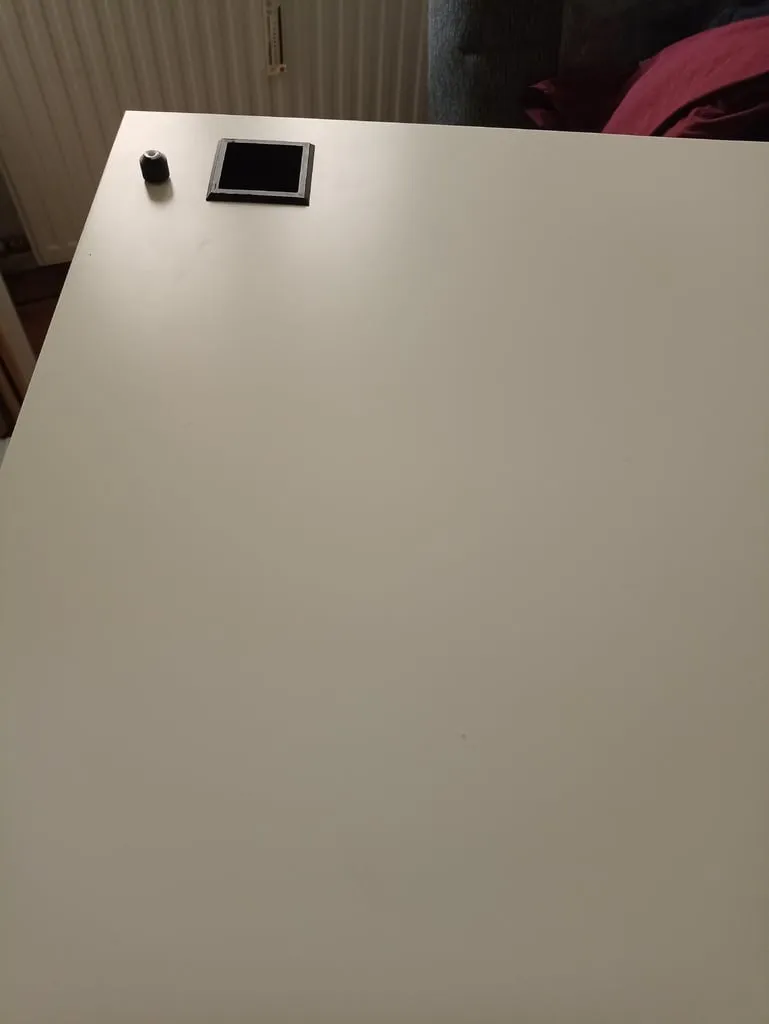

Để lắp đặt, bạn cần cắt một hình vuông có kích thước khung lỗ flush. Đảm bảo bạn sử dụng vị trí như trong các bức ảnh (24.472 mm tính từ phía sau/62.119 mm tính từ phía bên trái). Bằng cách đó, nó sẽ vừa vặn hoàn hảo khi tấm bê tông và máy in được đặt ở giữa.

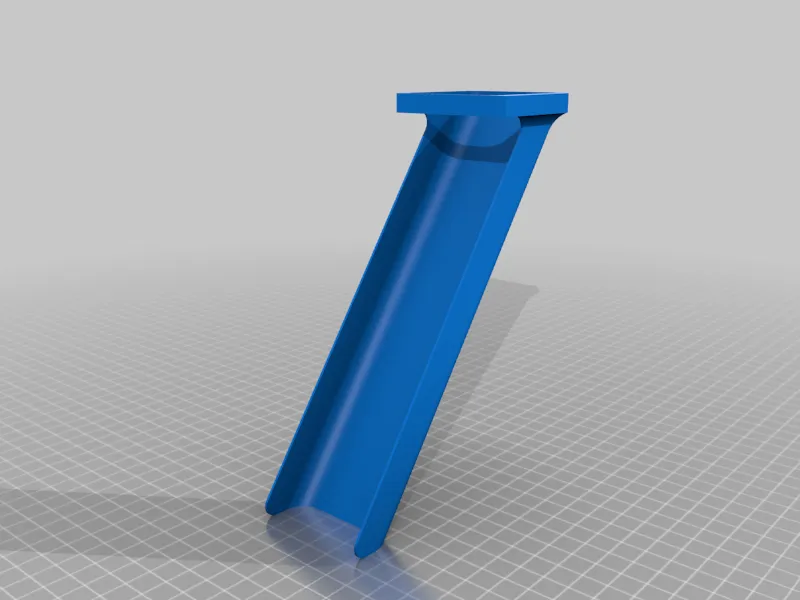

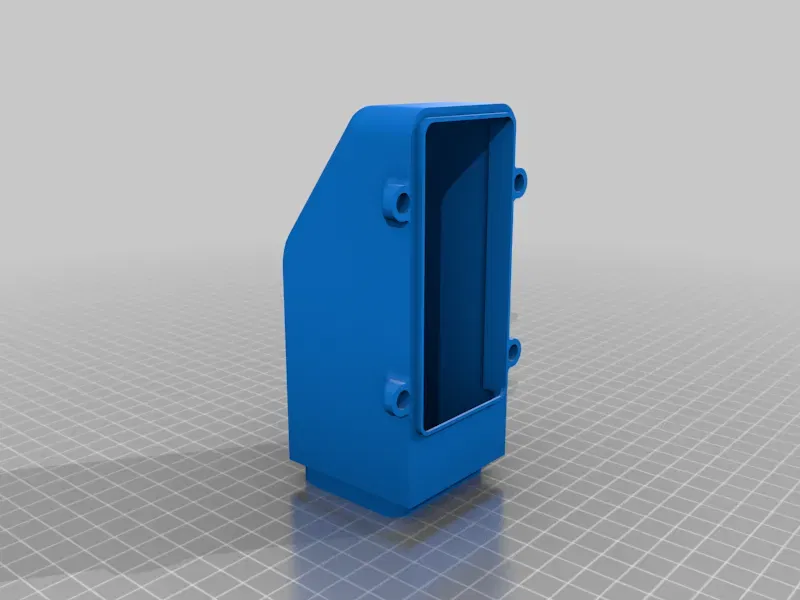

Sử dụng nam châm 6x3mm để gắn phần lỗ flush. Để in bản trượt, bạn có thể đặt nó nằm phẳng trên giường, nhưng nếu nó không hoạt động và lớp không hoàn chỉnh, hãy thử xoay 54.172 độ thay vào đó, đó là góc. Điều này đã sửa chữa cho tôi ít nhất.

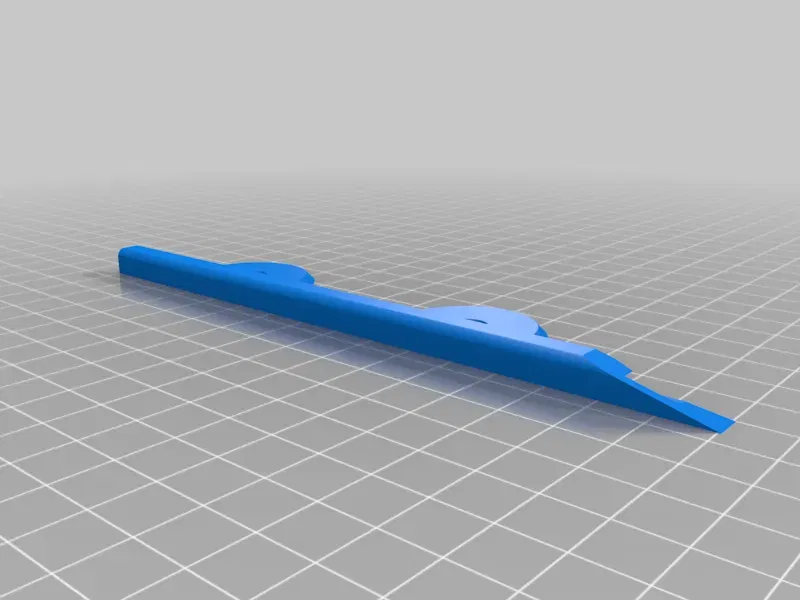

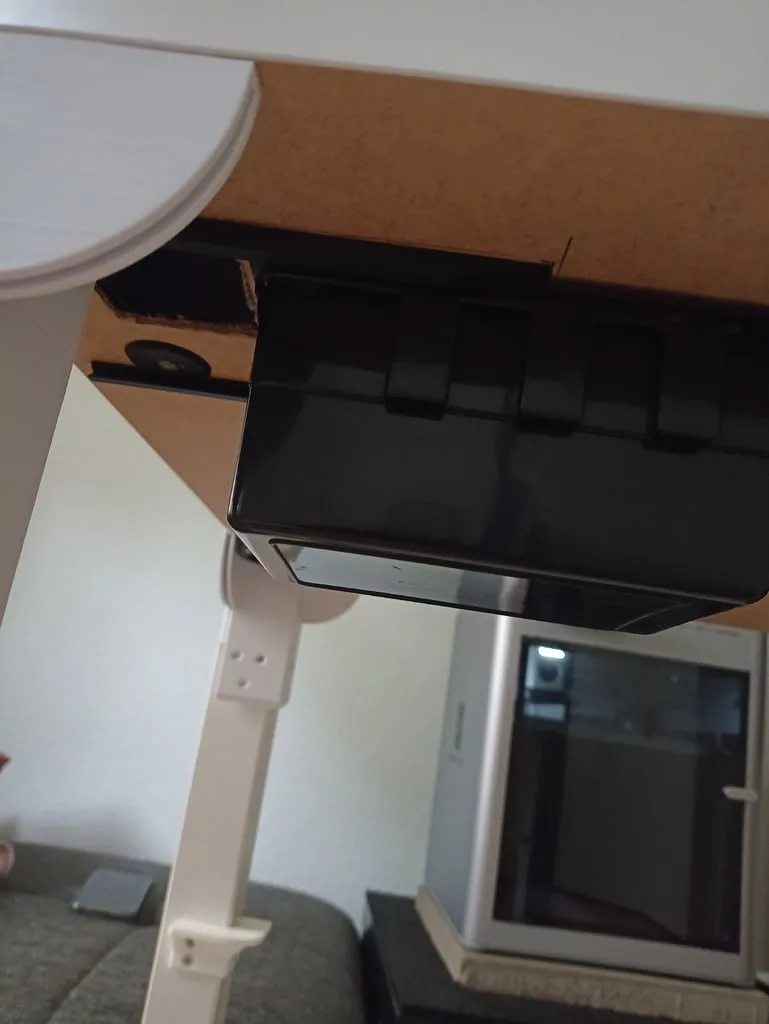

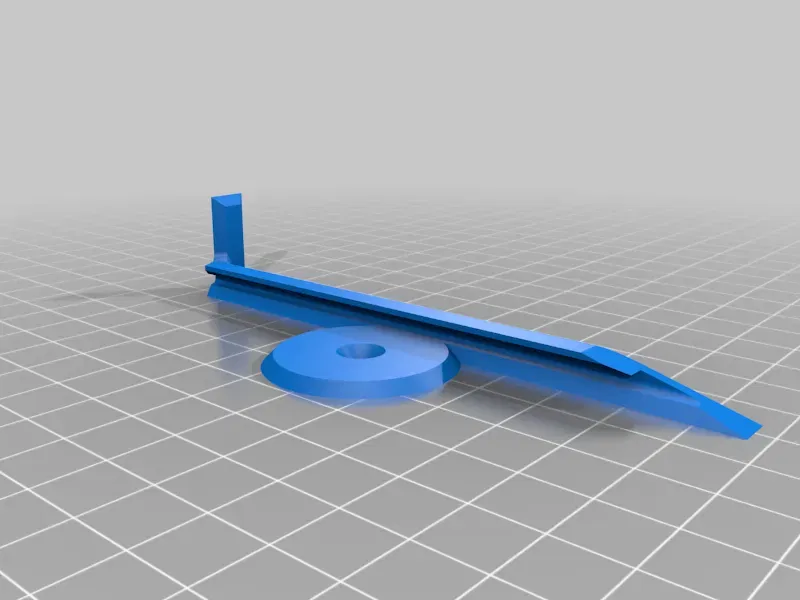

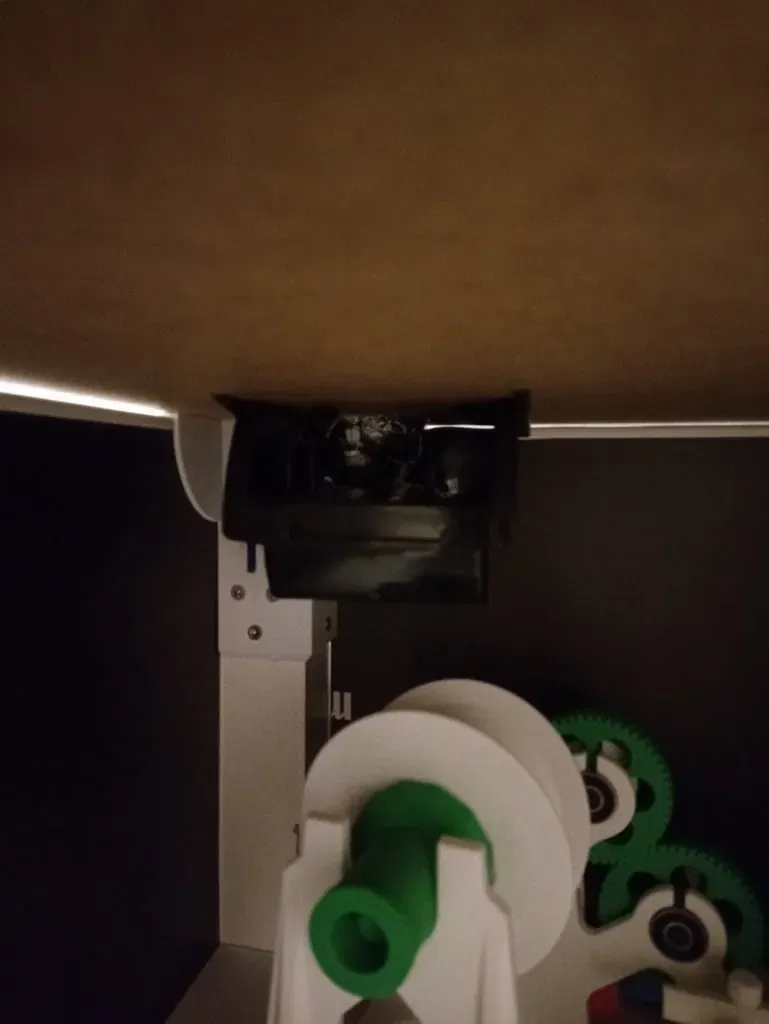

Khi đã được gắn và đặt, nó nên được căn chỉnh hoàn hảo. Để gắn ray ngăn kéo, bạn đảm bảo chúng vừa với hộp dập ghim và vặn ốc lại. Bên ngắn phải được dán do thiếu không gian trong khu vực đó, nhưng một khi đã vừa, tất cả đều hoạt động tốt. Đảm bảo bạn đặt nó sao cho hộp trượt trở lại sát tường của tủ.

Nếu bạn thích điều này, sẽ thật tuyệt nếu bạn có thể cho tôi phản hồi trong các bình luận, một lượt thích và đăng một sản phẩm nếu bạn đã làm điều này.

Danh mục: Phụ kiện Máy in 3D

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
1,2 MB
File lớn nhất
845,8 KB
