DNL Kaabo Mantis 10 Mudguard [std/wide, front/back]

CHỈ DÙNG PHI THƯƠNG MẠI. Nếu bạn có ý định in để kinh doanh, vui lòng liên hệ mình để xin licensing.

Mudguard/fender dài hơn cho Kaabo Mantis 10. Có các biến thể:

• Standard (90 mm) | Wide (110 mm)

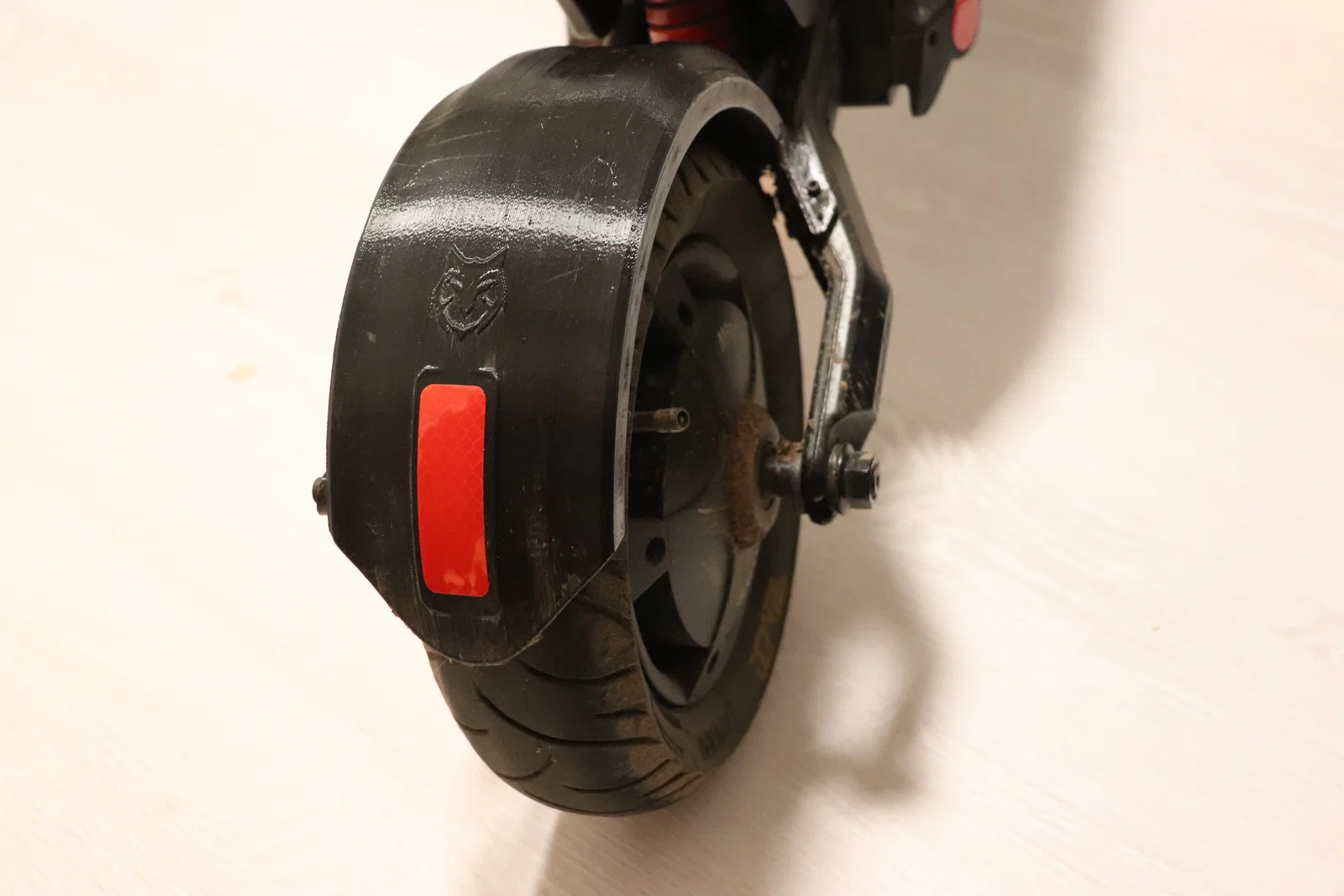

• Front | Back

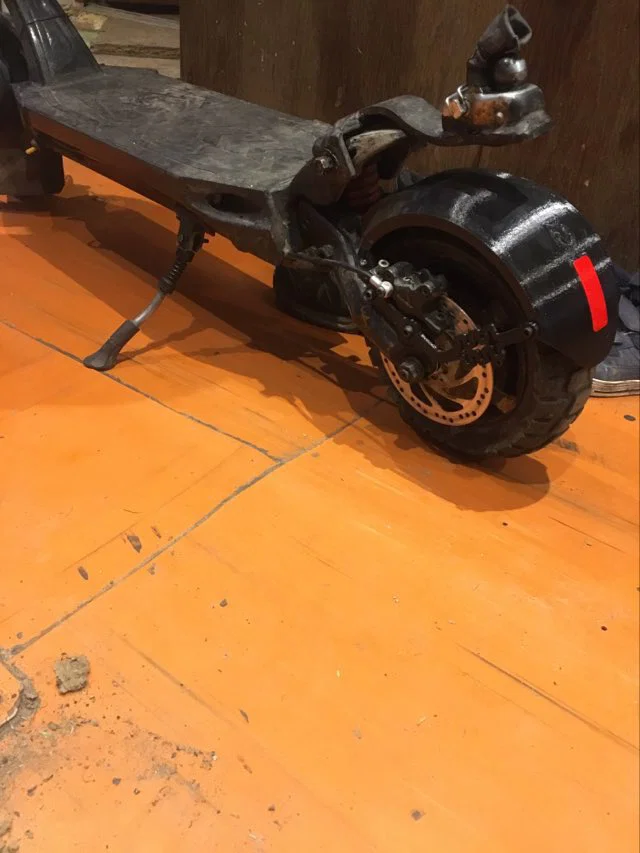

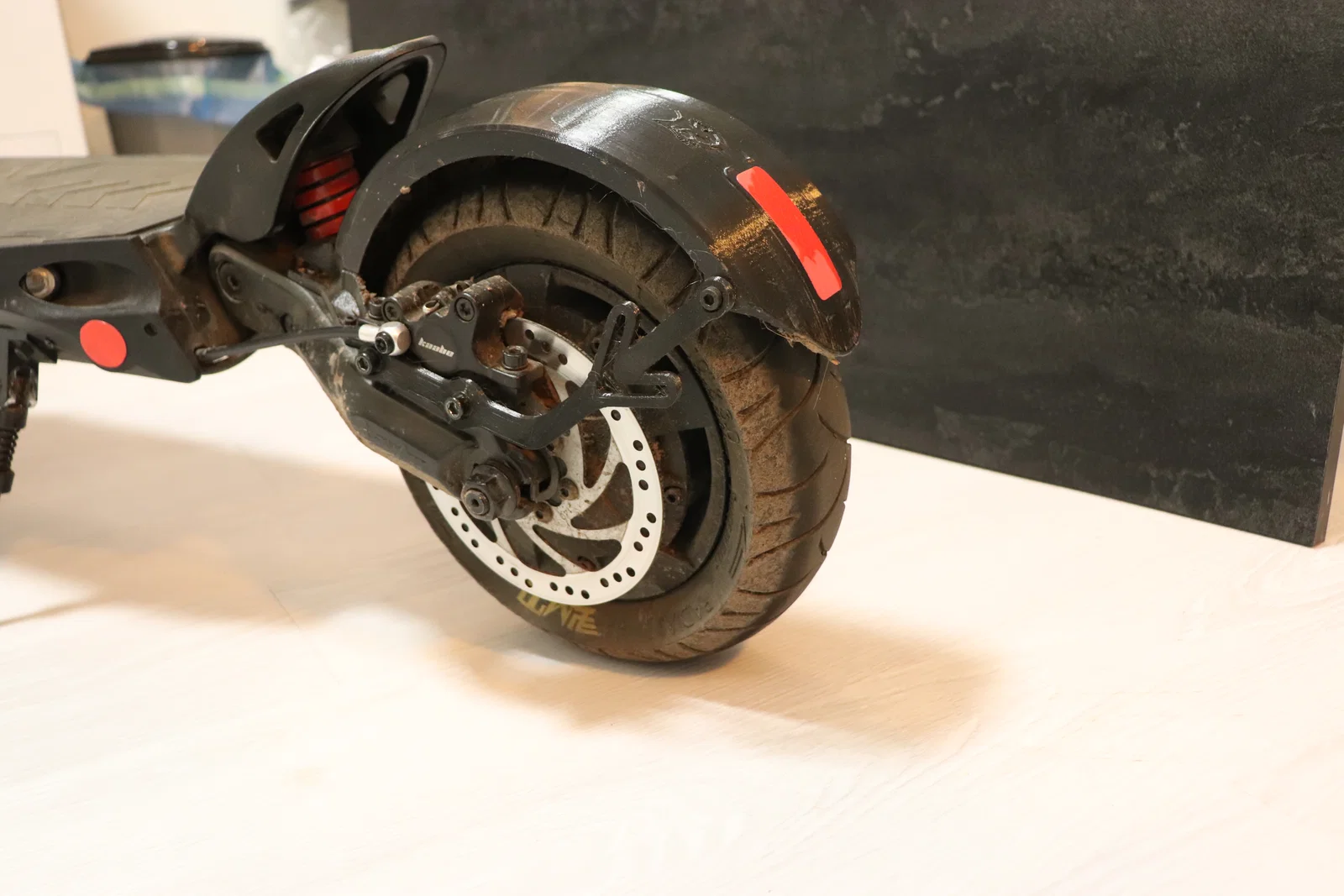

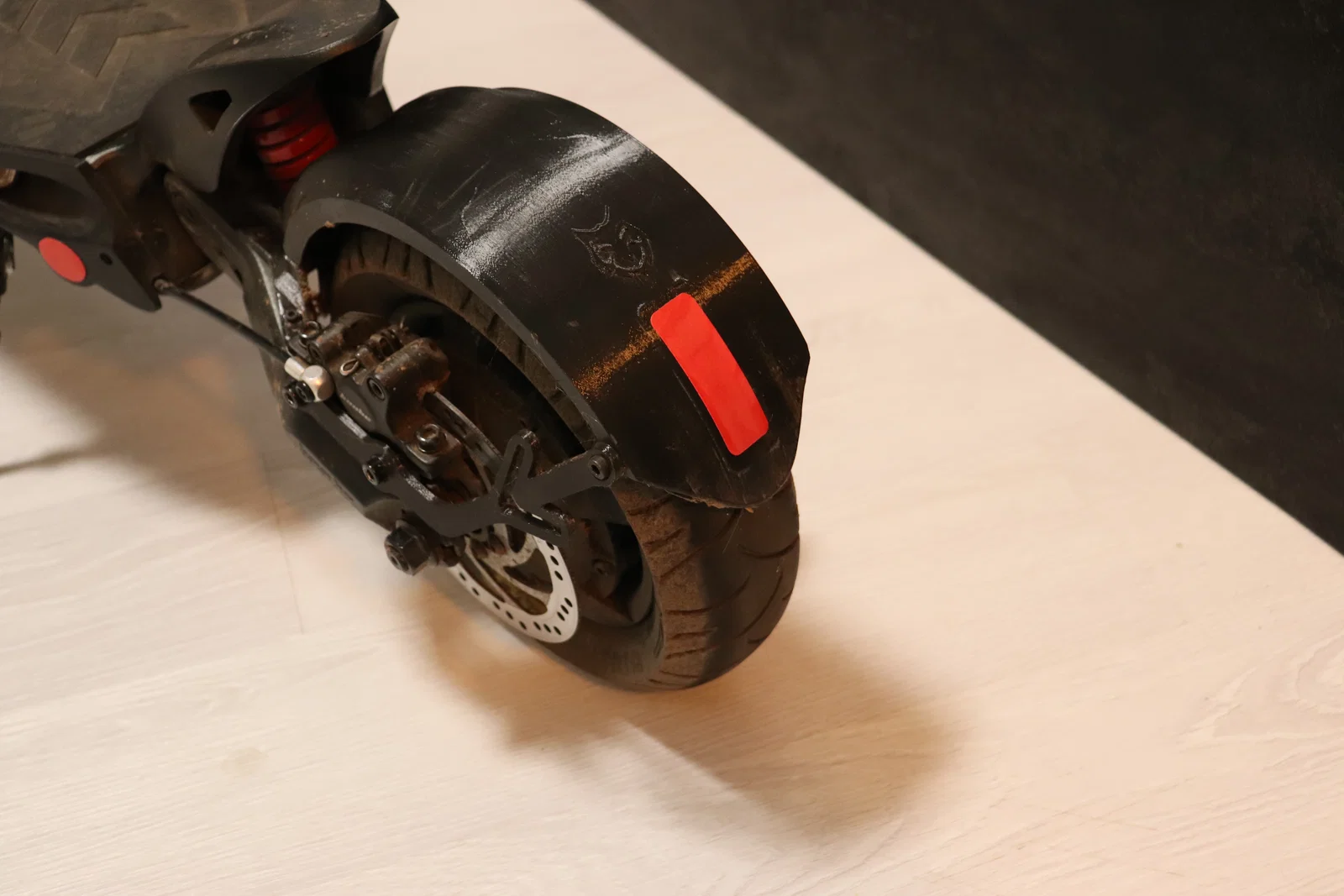

Các mudguard này dài hơn so với bản zin — đặc biệt cái mudguard sau dài hơn rất nhiều nên chắn bùn hiệu quả hơn hẳn. Vì chiều dài như vậy, mudguard cần thêm support nếu bạn không muốn nó bị gãy. Bộ file cũng có kèm một chi tiết damper spring protector.

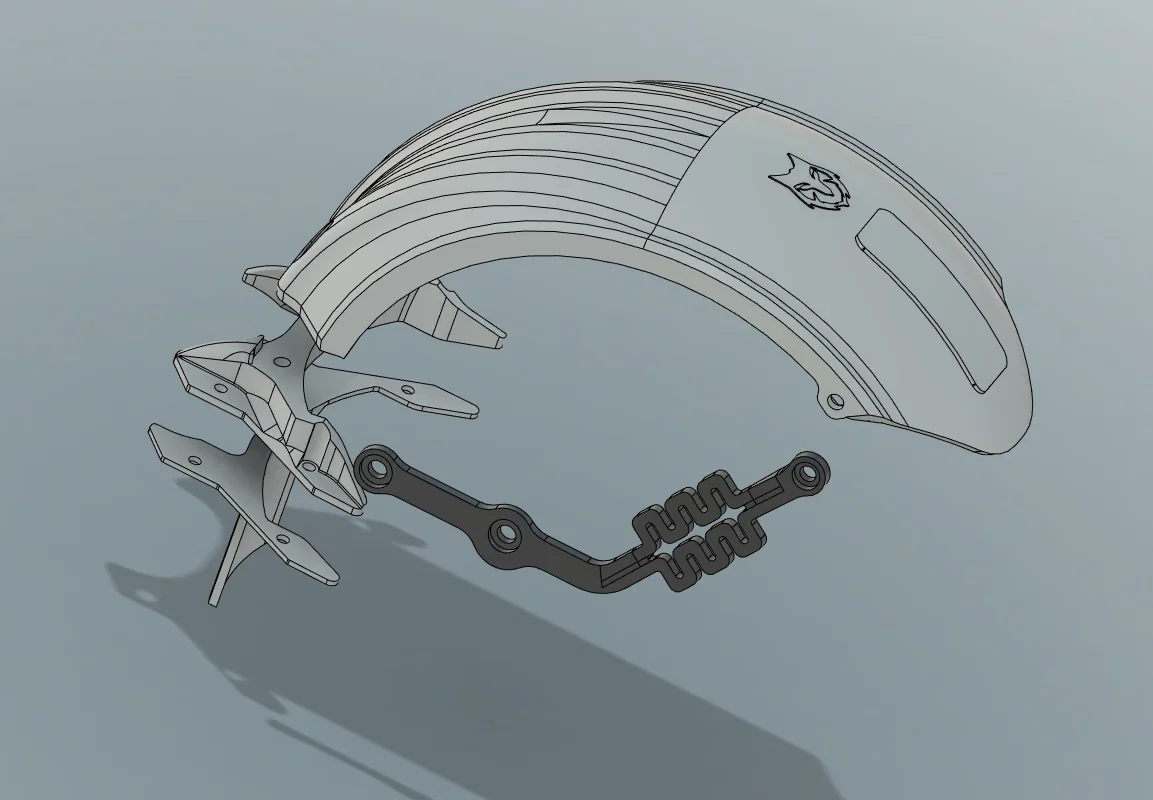

Hybrid metal support

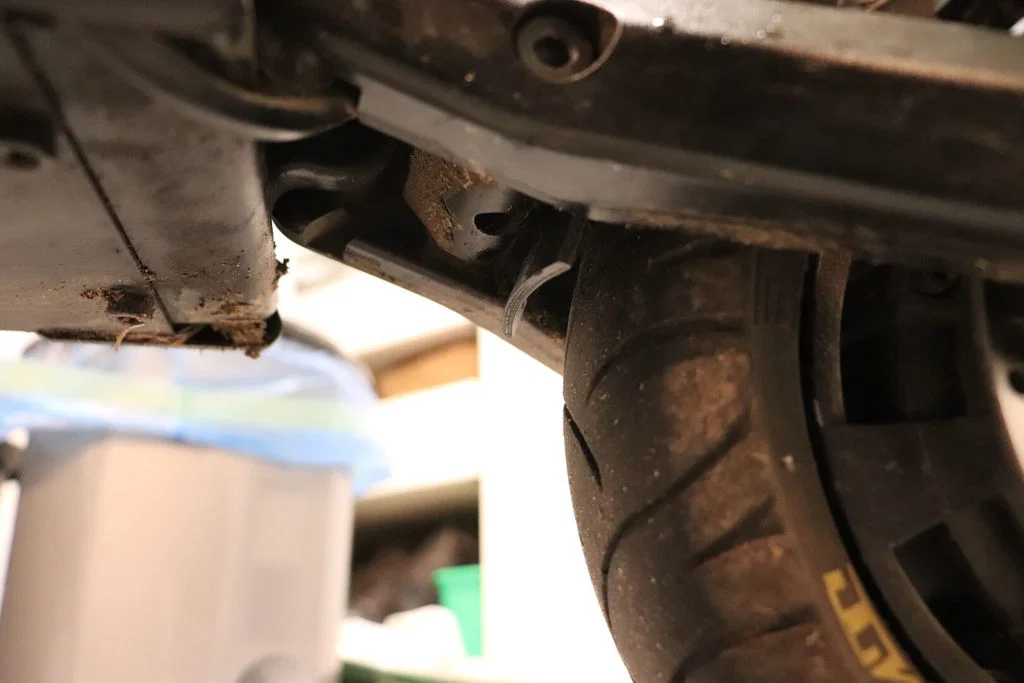

Có một chi tiết support bằng nhựa để gắn vào các brake nuts, nhưng mình gặp tình trạng support nhựa không đủ cứng/khỏe, nên mình thiết kế thêm một support dạng hybrid metal: trong đó có một phần (dùng chung cho mọi biến thể) được cắt laser từ inox (stainless steel) dày 2mm.

Print config & hardware

Cấu hình in mình đã test (mình có kèm file 3mf với các setting mình đang dùng):

• PETG, 240 °C
• nozzle .6 mm, layer height .3 mm, extrusion width .8 mm
• infill 20%, 2 perimeters

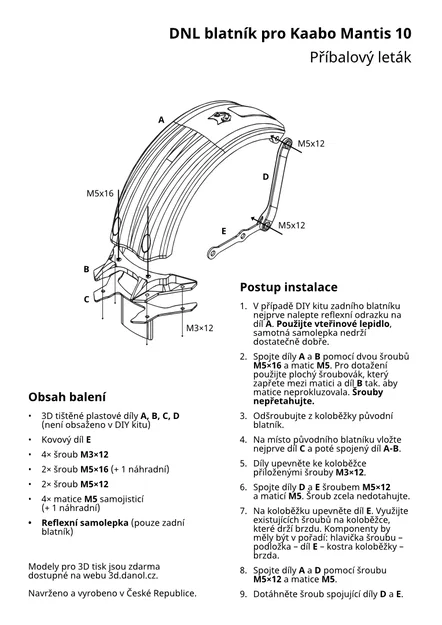

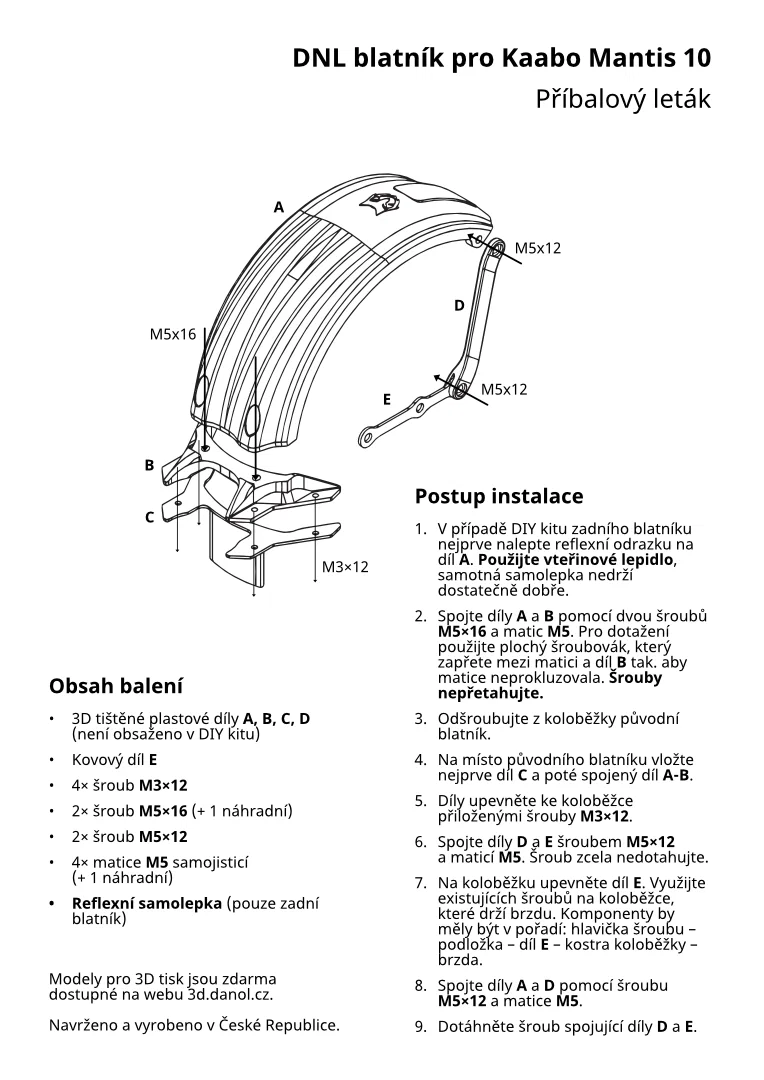

Bạn sẽ cần:

• 4× vít M3x12 để thay cho mấy con vít ngắn đang dùng ở mudguard mặc định.
• 2× vít M5x16–20 + ê-cu khóa (locking nut) để bắt mudguard vào base
• 1× vít M5x12 + ê-cu khóa (locking nut) để bắt support vào mudguard
• Nếu dùng metal support, bạn cần thêm 1 bộ vít M5×12 và ê-cu.
