Khung kính Qidi Plus4, thanh thông gió PLUS4

Tác giả SergejRiedel_515134

Lượt tải
100
Lượt thích
15
Lượt coi
1.007

File 16 13,6 MB

  • Part_rear_right_version_without_QIDI_box_1776454604.stlSTL · 167,1 KB
  • Part_rear_right_version_with_QIDI_box_1776454605.stlSTL · 148,2 KB
  • Center_part_fits_right_and_left_1776454606.stlSTL · 402,3 KB
  • Filter_housing_1776454608.stlSTL · 171 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

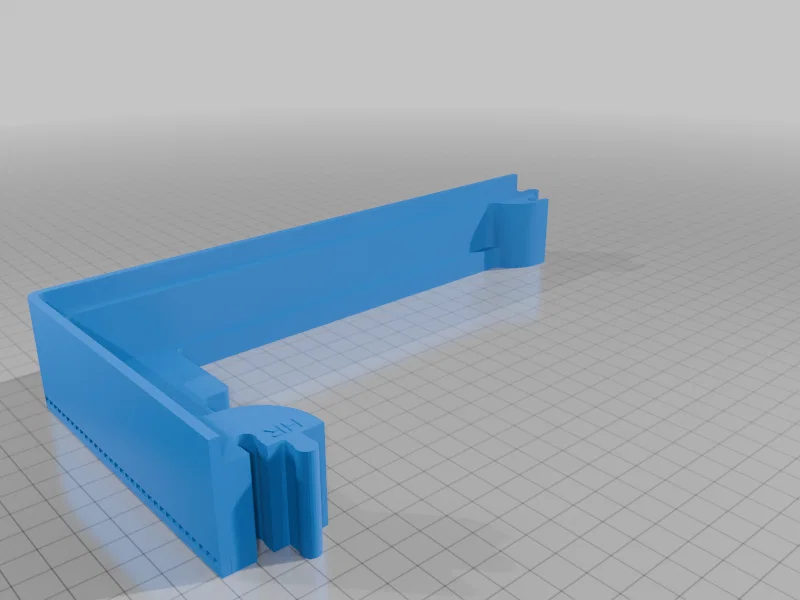

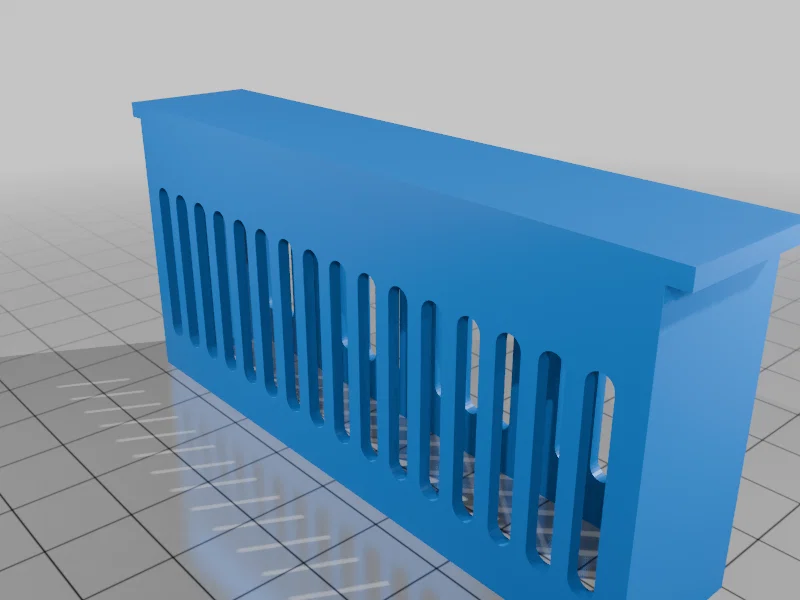

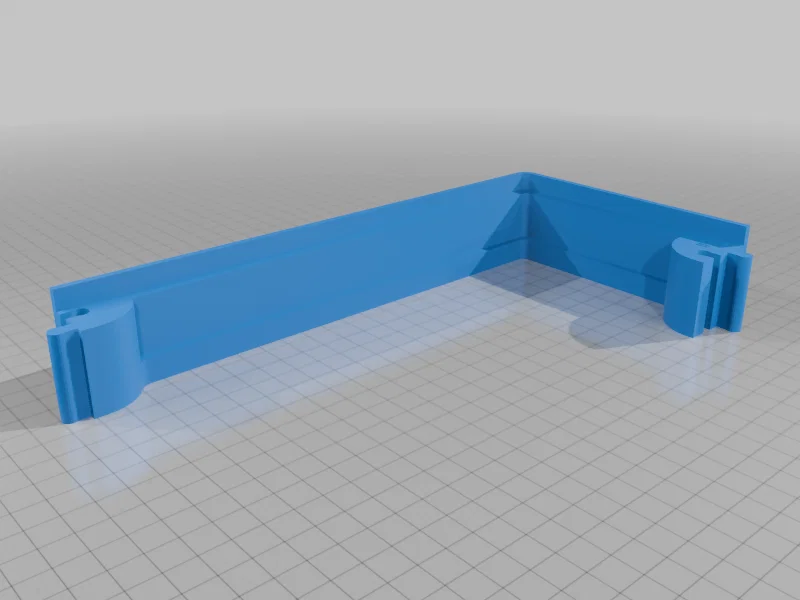

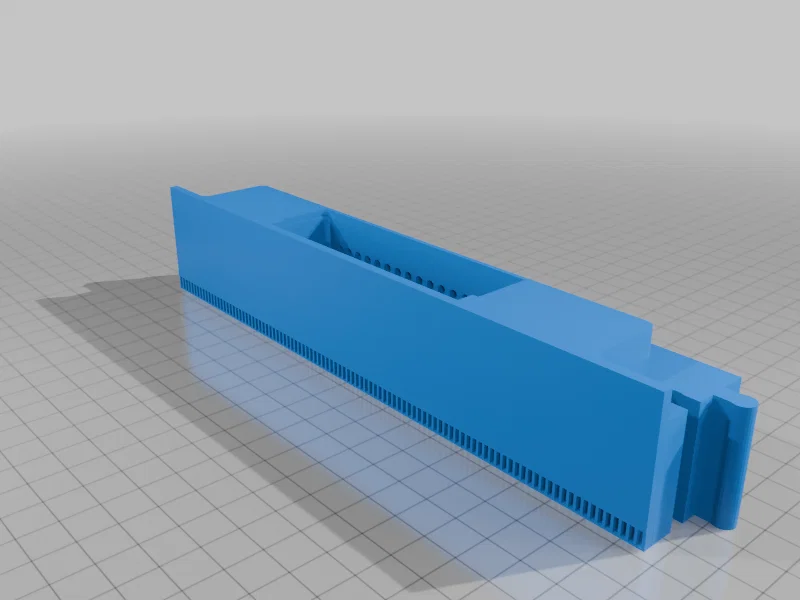

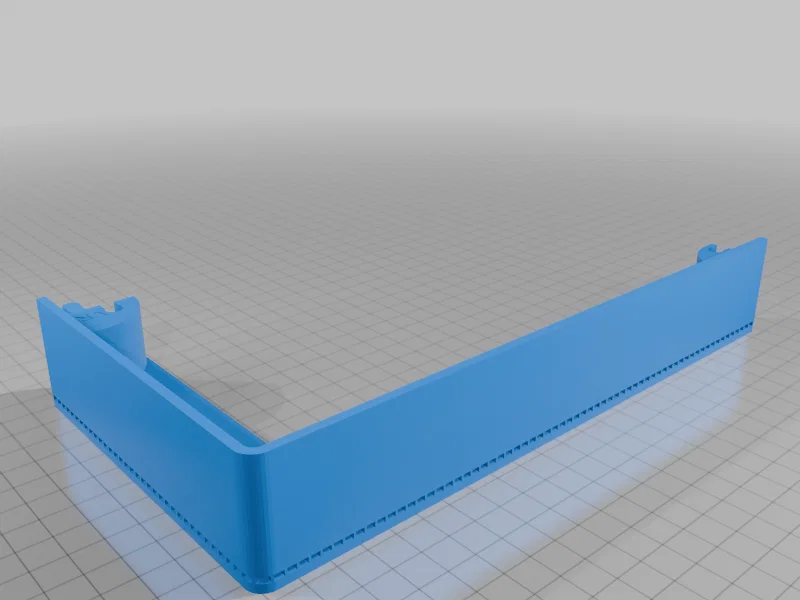

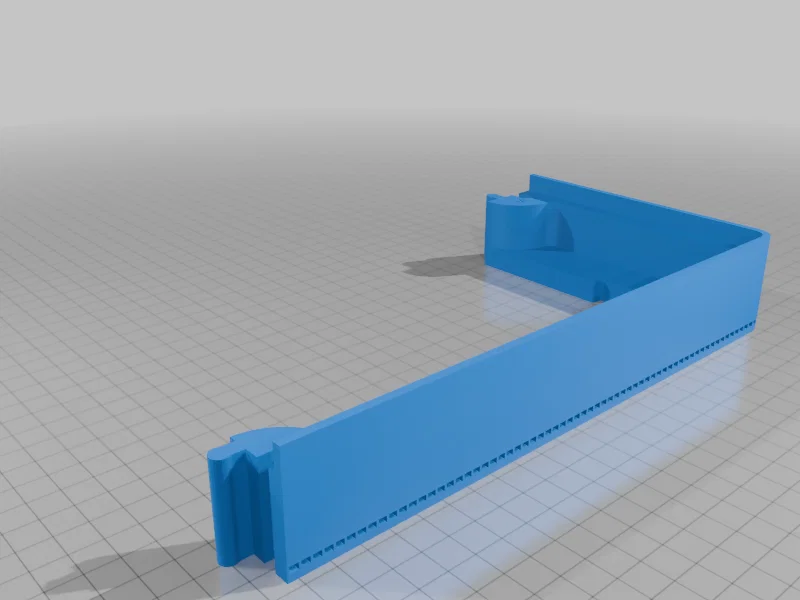

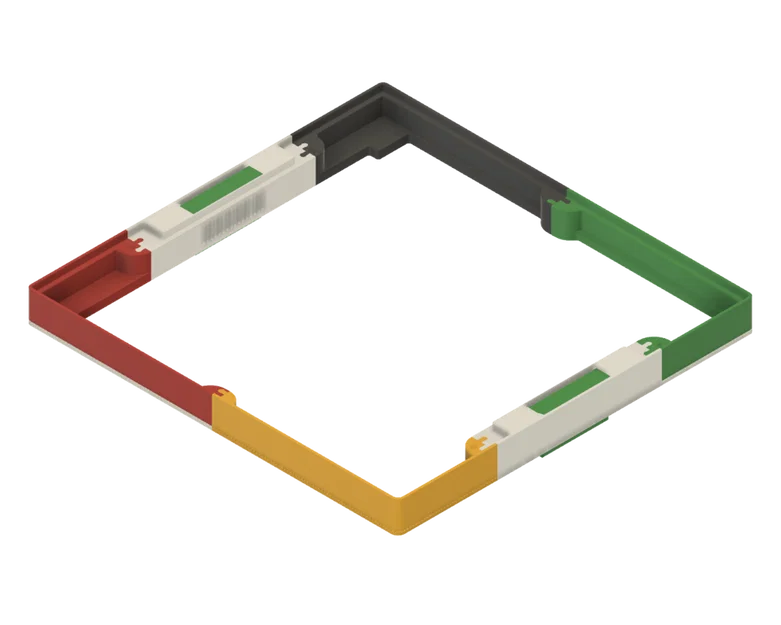

Phần mở rộng này cho nắp kính (glass cover) của máy in gồm 6 đoạn, sau khi in xong chỉ cần lắp ghép bằng cách cắm khớp vào nhau là được. Ở các đoạn giữa có tích hợp 2 hộc chứa Sepa filter kích thước 81 x 42 x 15 mm—loại thường dùng làm lọc tinh cho robot hút bụi của Medion (các model MD 19500/19510/19511/19900). Hai cụm filter sẽ được gắn vào các đoạn giữa tương ứng bên trái và bên phải. Trước khi lắp cụm filter, nên tháo bỏ các tay xách. Phần thất thoát nhiệt khi làm nóng buồng in (print chamber) gần như không đáng kể.

Khi in các chi tiết này không cần support bổ sung, vì support đã được tích hợp sẵn trong từng phần. Sau khi in và để nguội, có thể bẻ bỏ support dễ dàng, để lại bề mặt gọn và sạch.

Ở rãnh lõm phía trên, dán một ron (gasket) mút xốp dày 3 mm để đảm bảo độ kín tối ưu. Có đính kèm file Fusion 360 nếu bạn cần chỉnh sửa thêm.

Danh mục: 3D Printing

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstepstl
Số file mô hình
16
Tổng dung lượng
13,6 MB
File lớn nhất
5,4 MB
