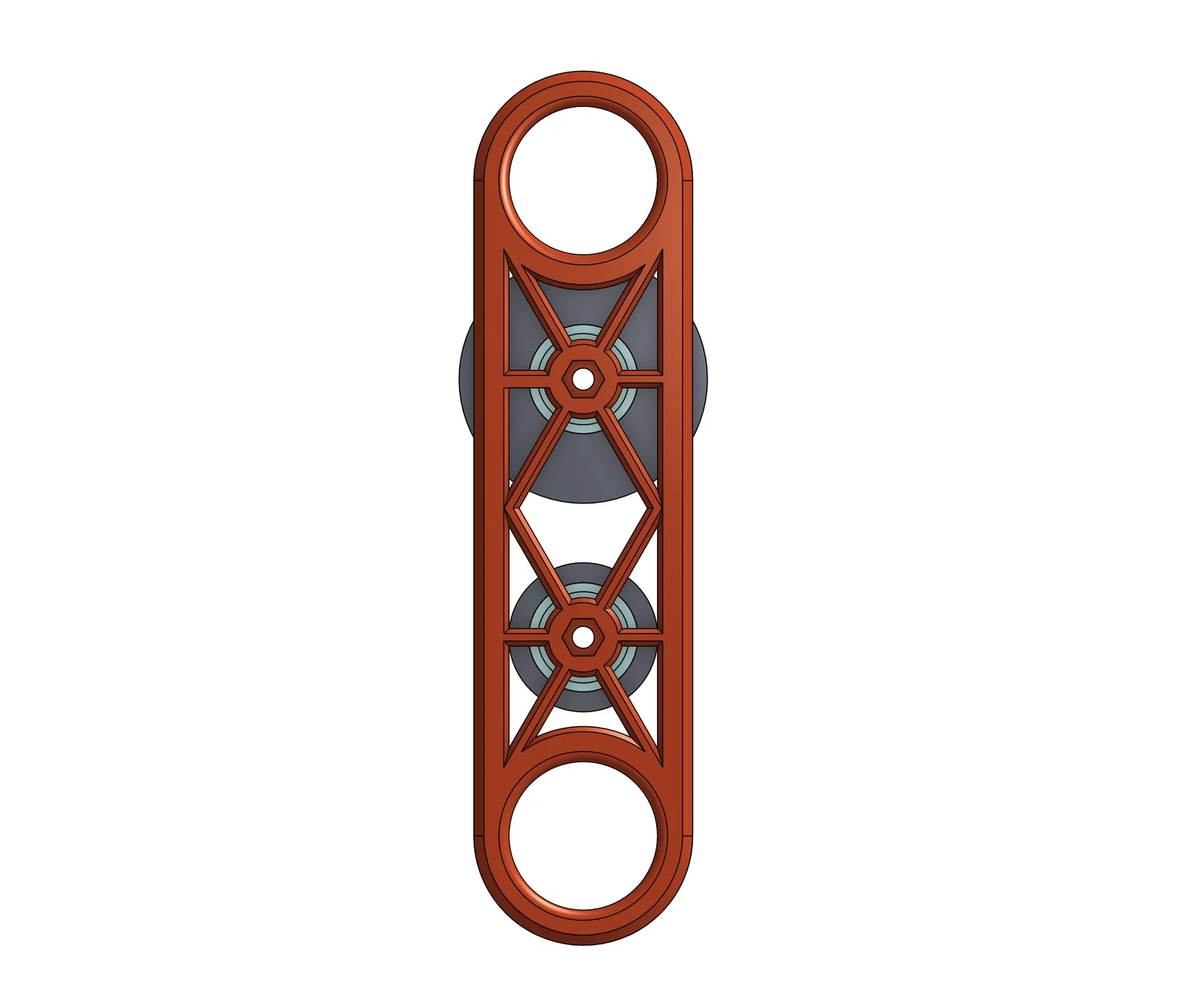

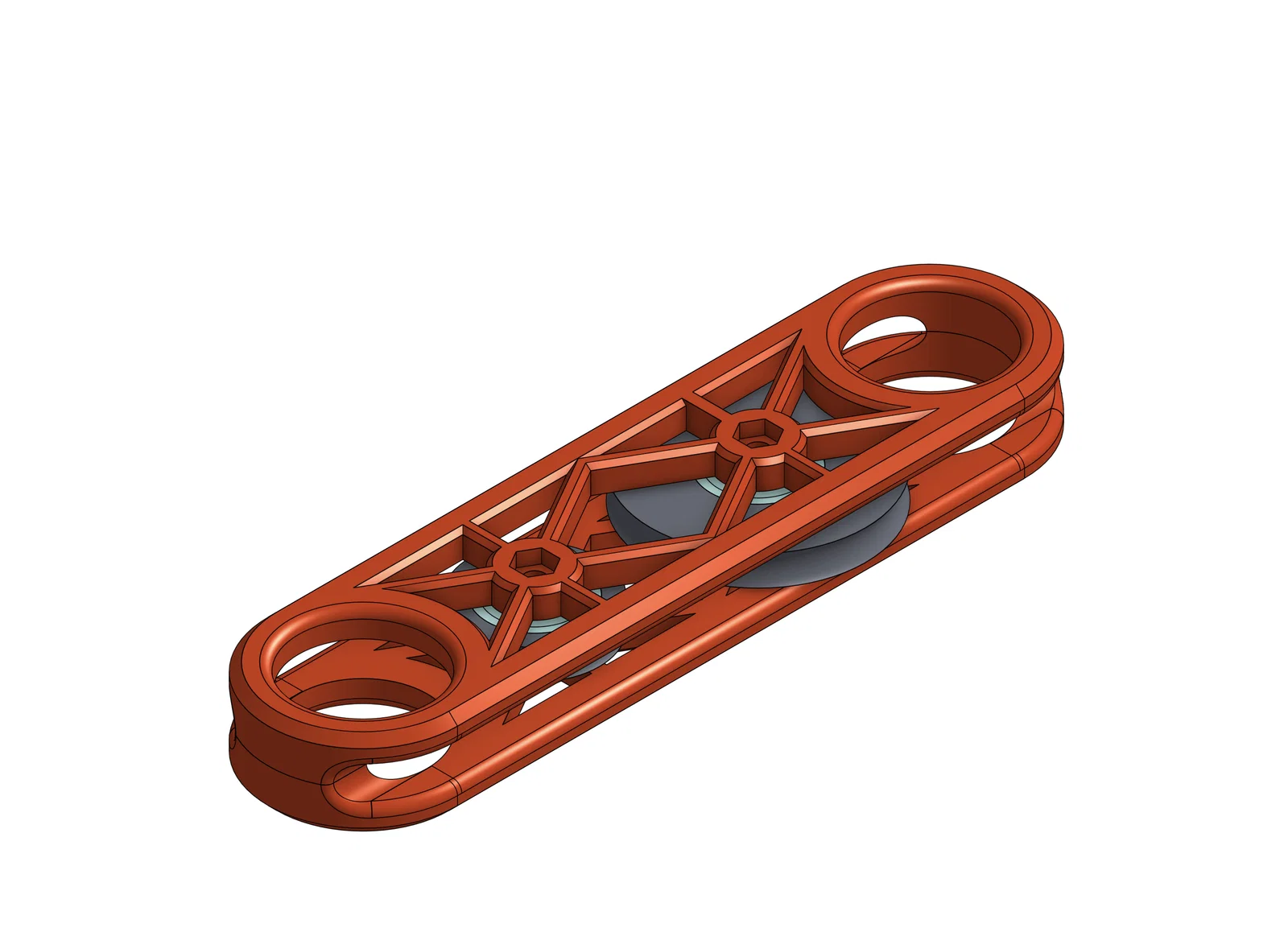

Puly đôi - Vòng bi 608 (Double Pulley - 608 Bearings)
Mẫu puly đôi dùng vòng bi 608, tải nhẹ. Khi dùng 2 puly cùng nhau có thể đạt lợi cơ khí 1:4, ví dụ nâng 40 lb chỉ cần kéo xuống 10 lb. Kích thước 175×44×20 mm, không cần support.
1.1K
Lượt Xem
56
Lượt Thích
178
Lượt Tải
Cập Nhật Apr 18, 2026
Mô tả
24/10/2024 - Phiên bản 2
- V2 thêm sheave guard cho bánh lớn để tránh dây/rope bị trườn leo qua vành
- Tăng bề rộng của các nan (spokes) lên 5mm

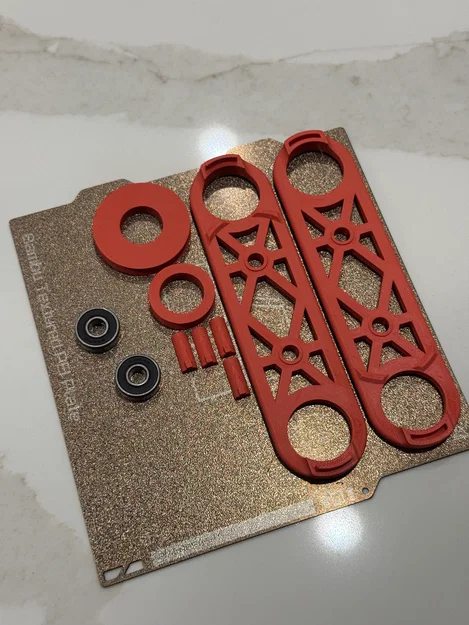

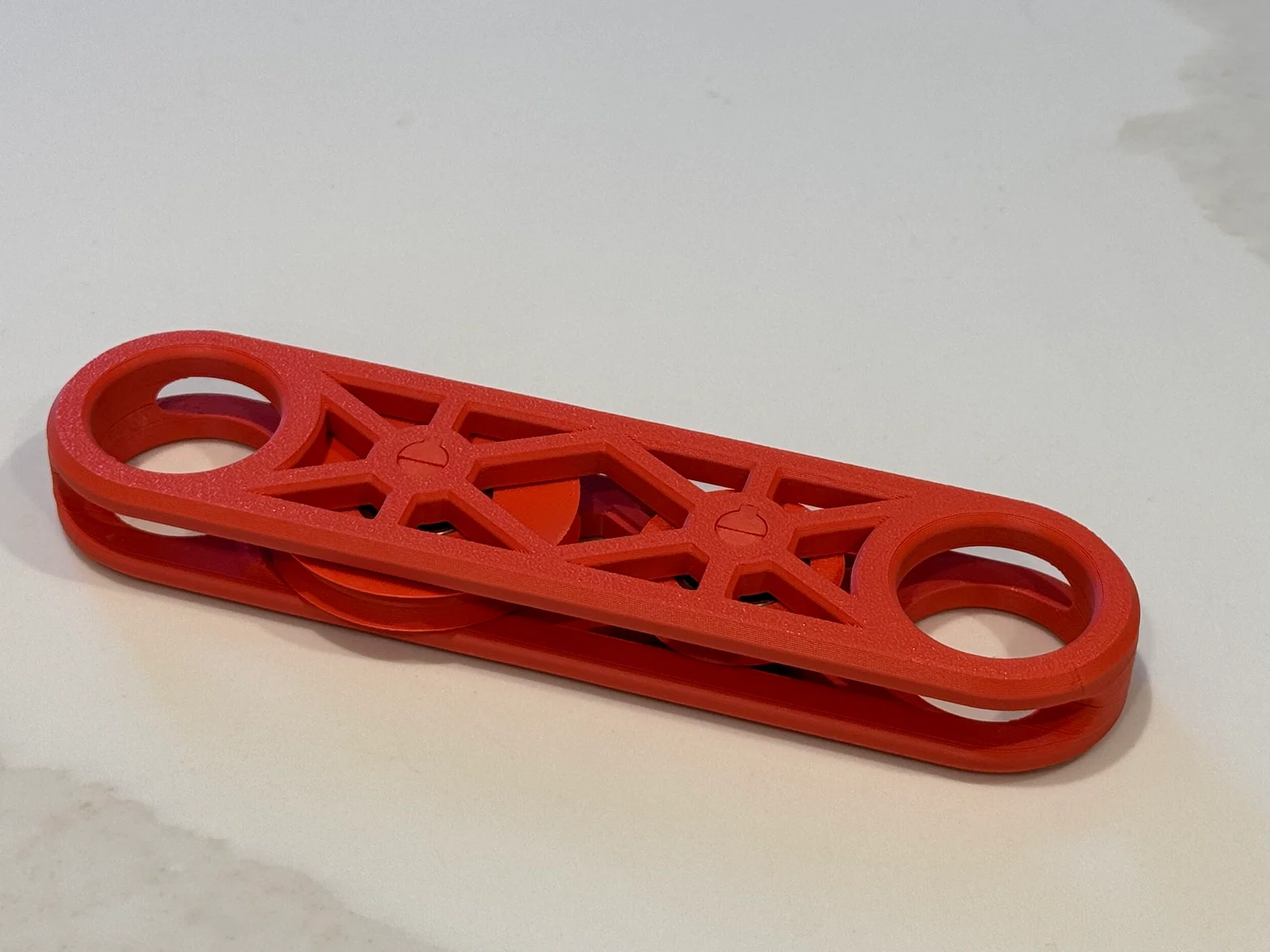

- Thêm biến thể Zero không cần bu-lông và đai ốc M4. In 4 miếng trục (axel) và đóng nhẹ bằng búa để khóa cố định

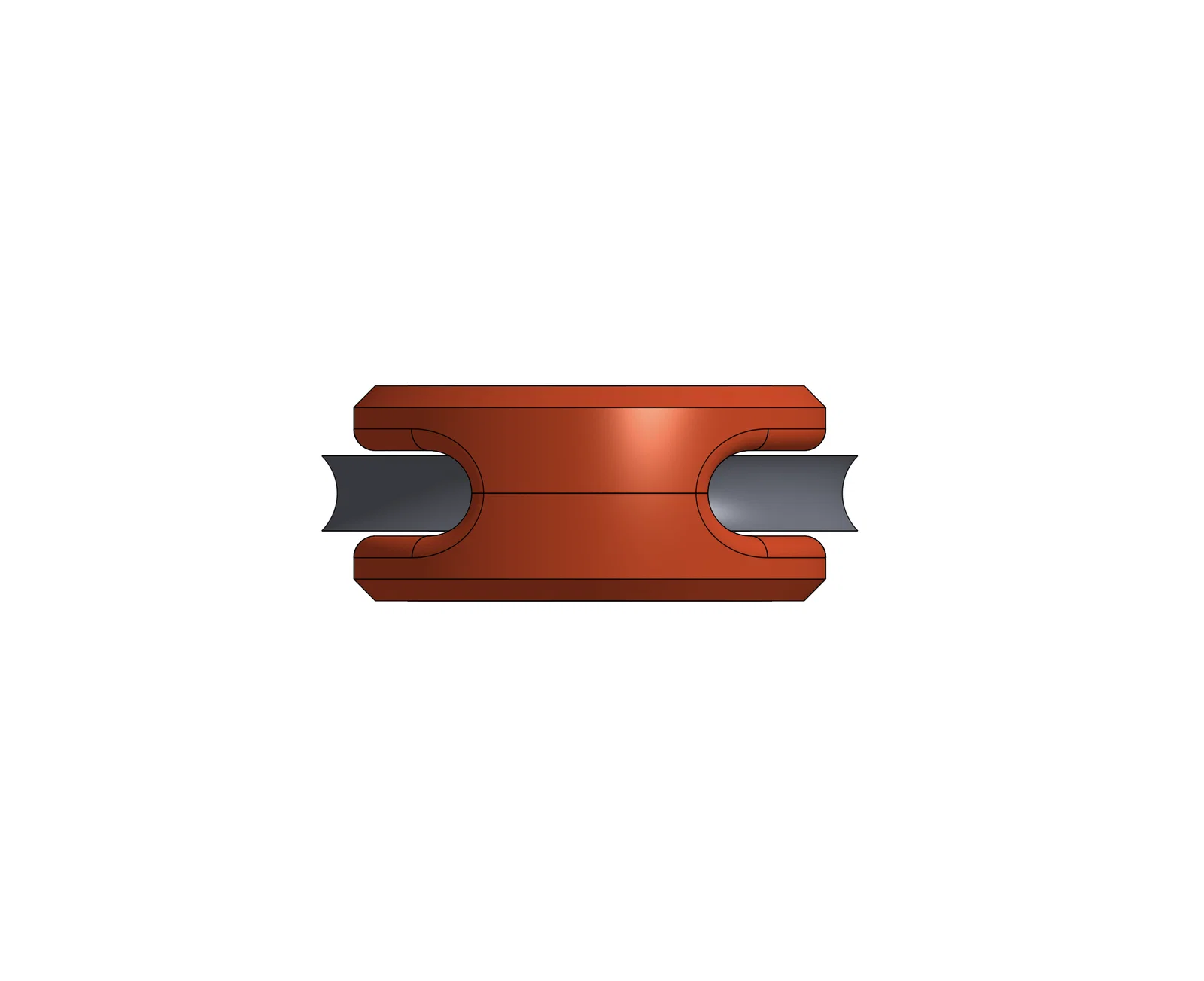

- Thay đổi biên dạng rãnh bánh (wheel groove profile) để tăng độ sâu

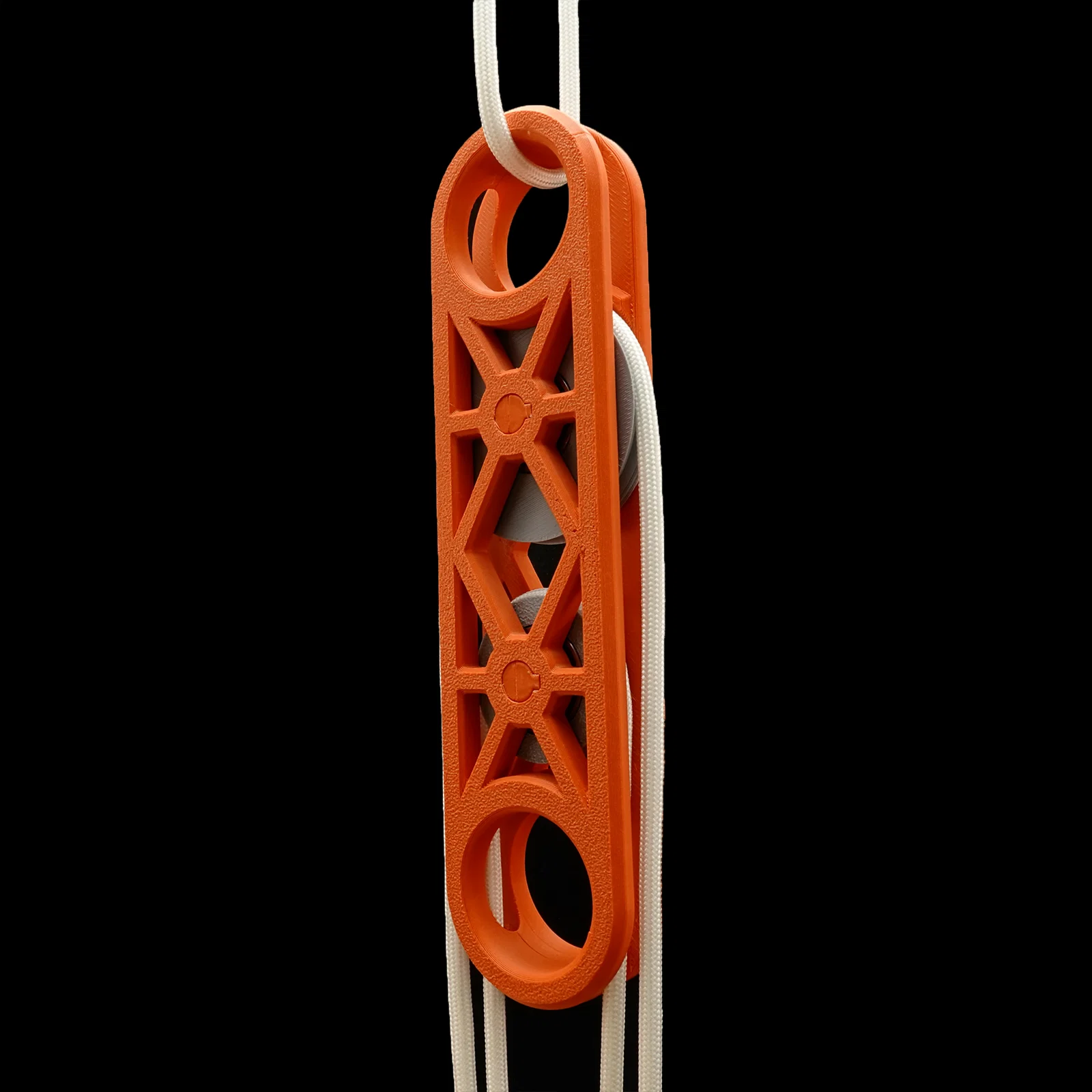

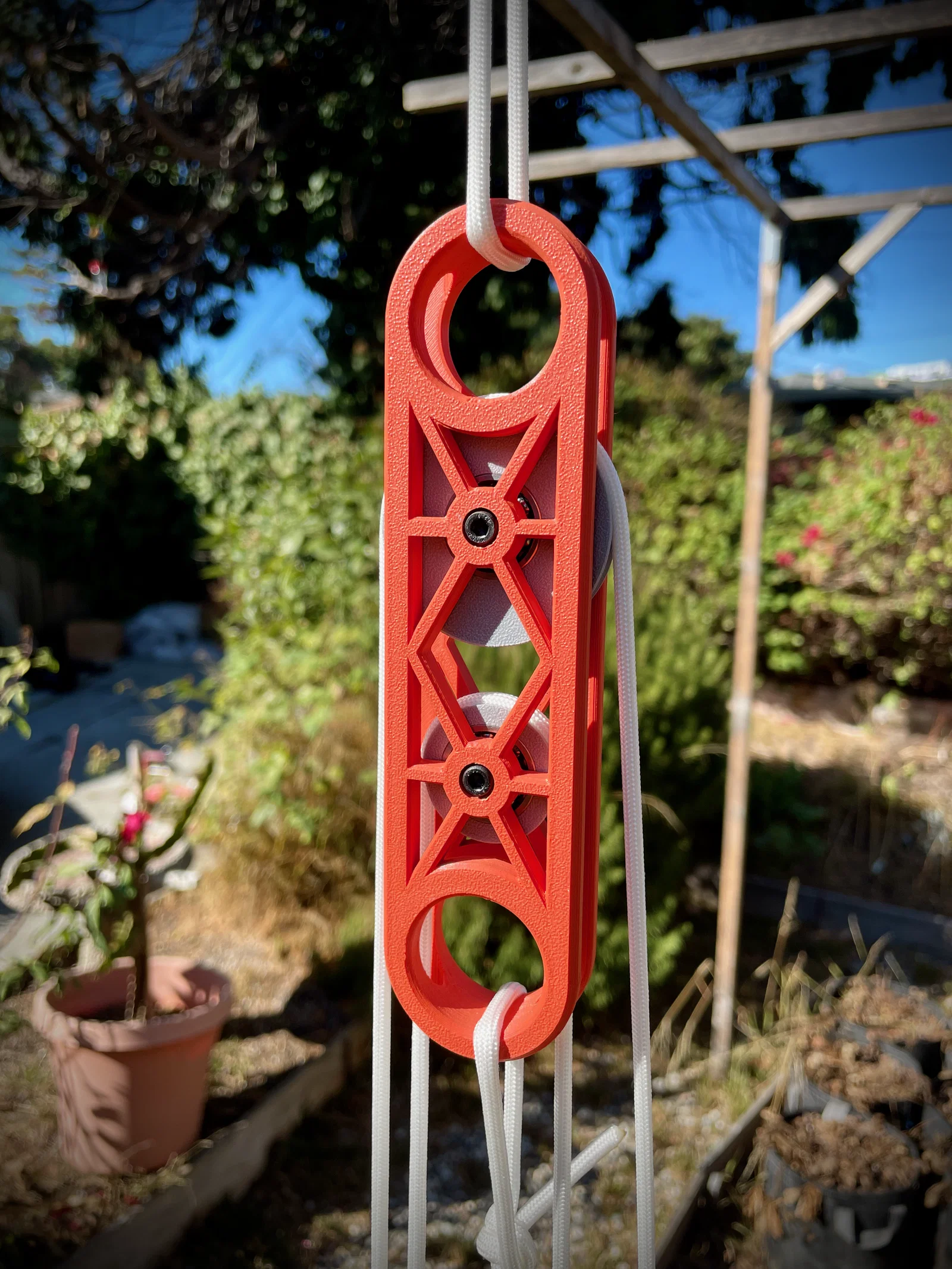

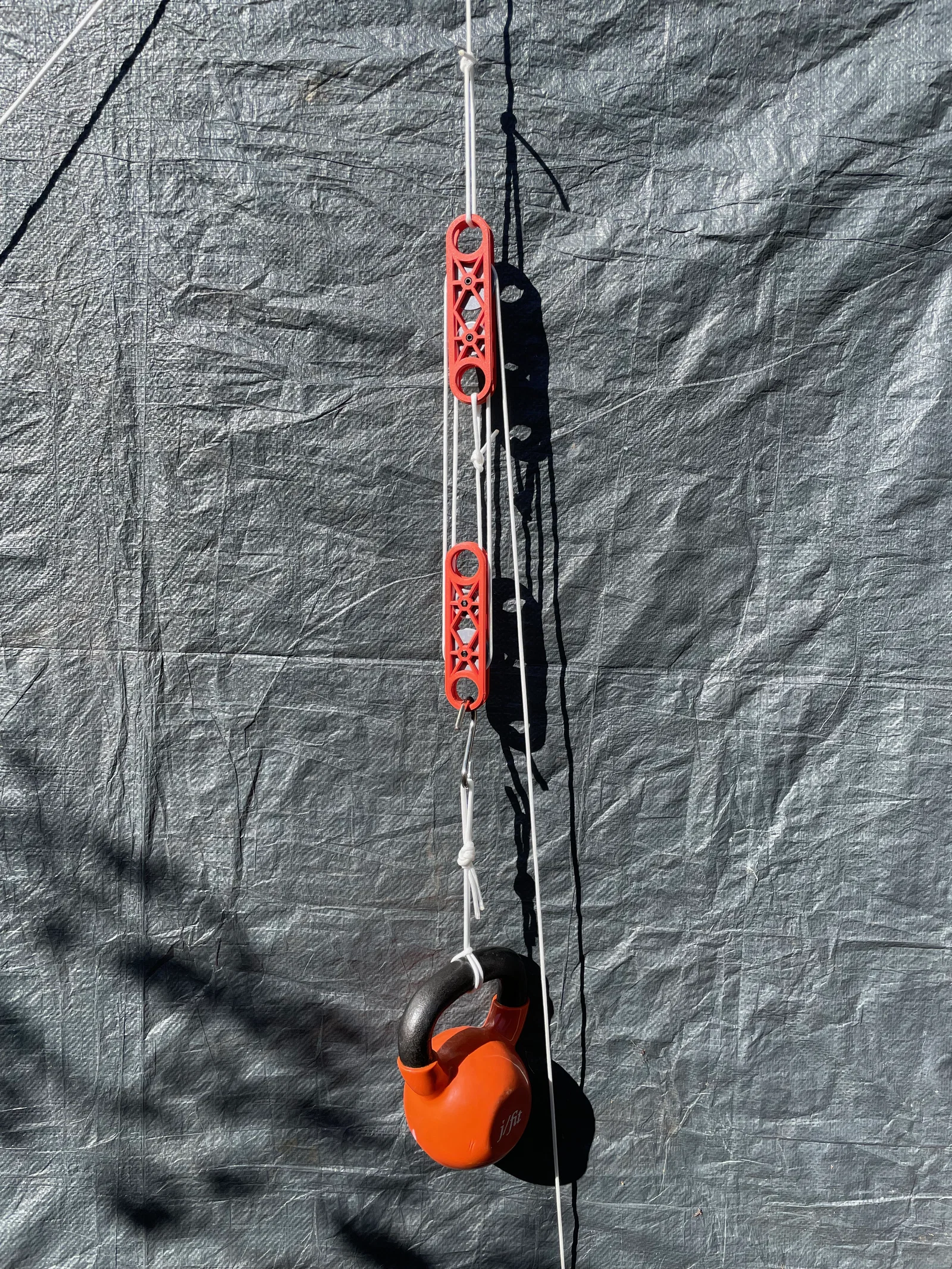

Phiên bản bánh đôi lớn hơn của mẫu nhỏ hơn. Làm 2 cái pulley này để phối hợp với nhau và đạt lợi cơ khí 1:4 rất ấn tượng. Ví dụ, một bộ pulley này có thể nâng 40 lb chỉ với lực kéo xuống 10 lb.

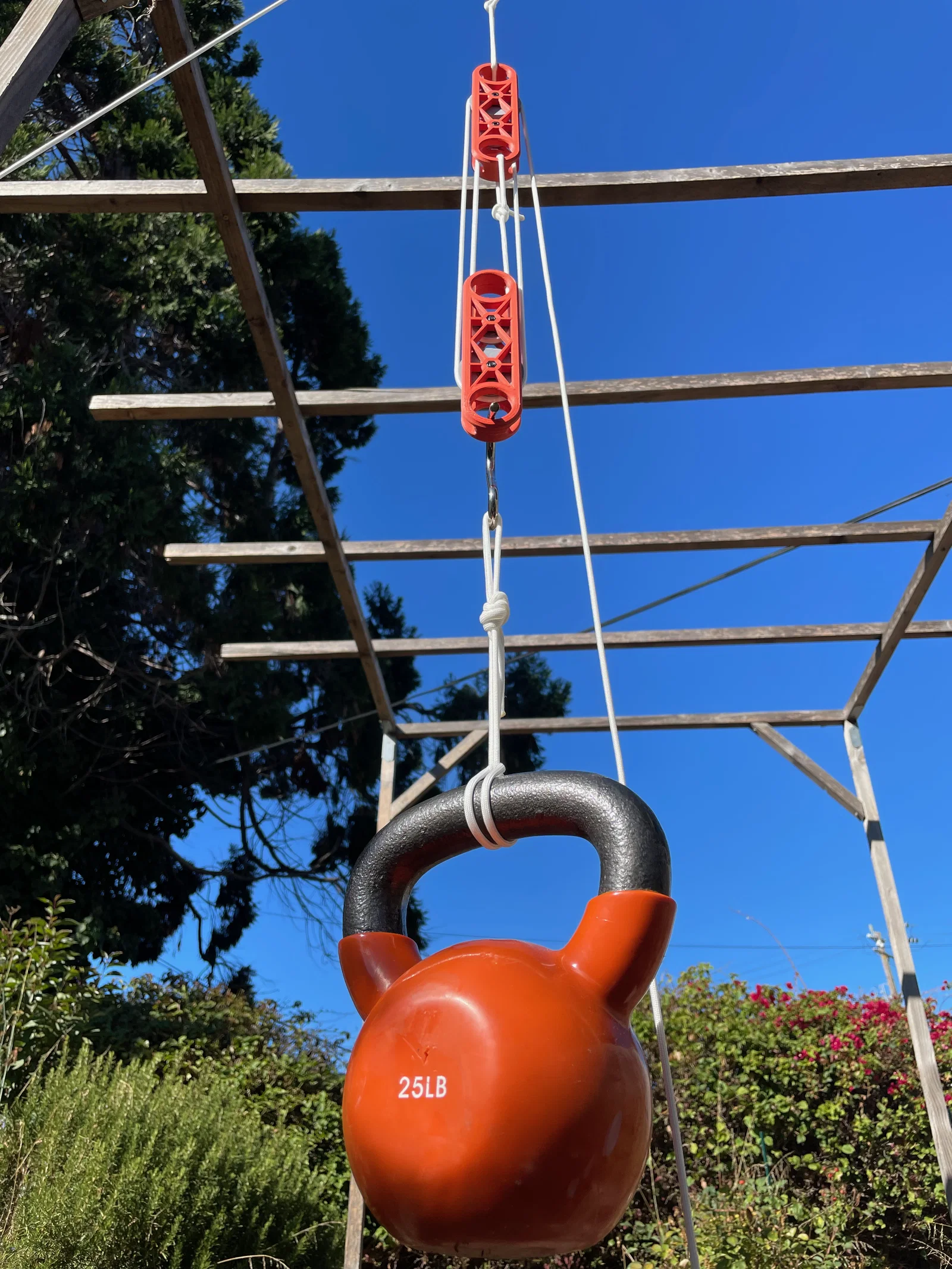

Tải nhẹ (light duty) - đã test thành công 25 lb
Kích thước - 175mm x 44mm x 20mm
Phần cứng cần có (V1)
2x - M4 16mm hex socket cap bolt
2x - M4 nut
2x - vòng bi 608 (608 bearing)

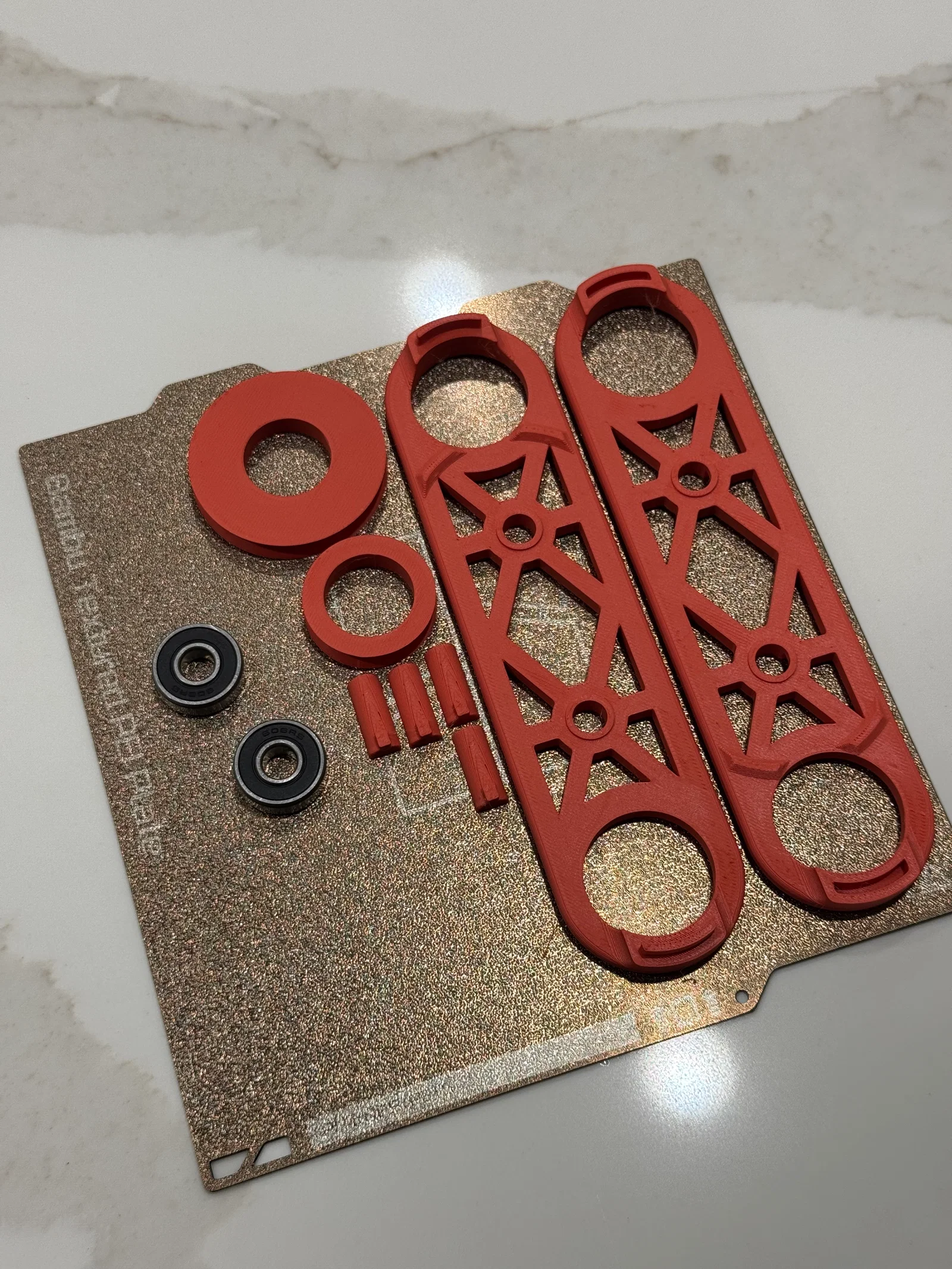

In ấn (Printing)
Không cần support! Để tối đa độ bền, tăng số perimeters hoặc dùng infill 100%.
Lắp ráp (Assembly)

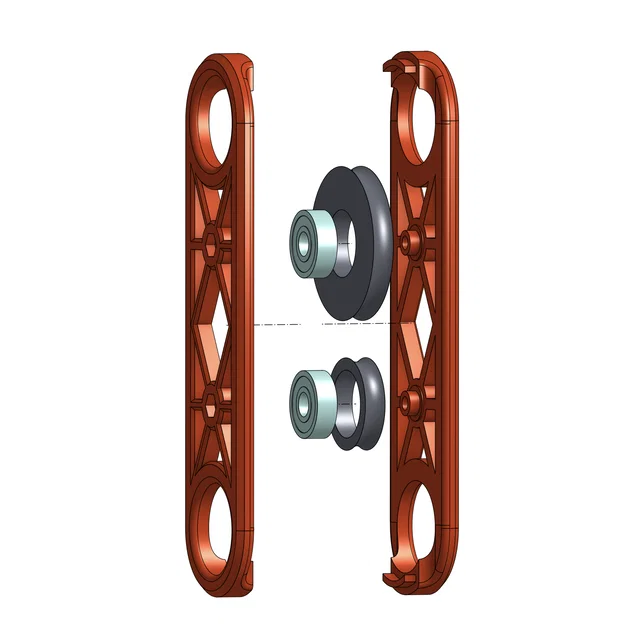

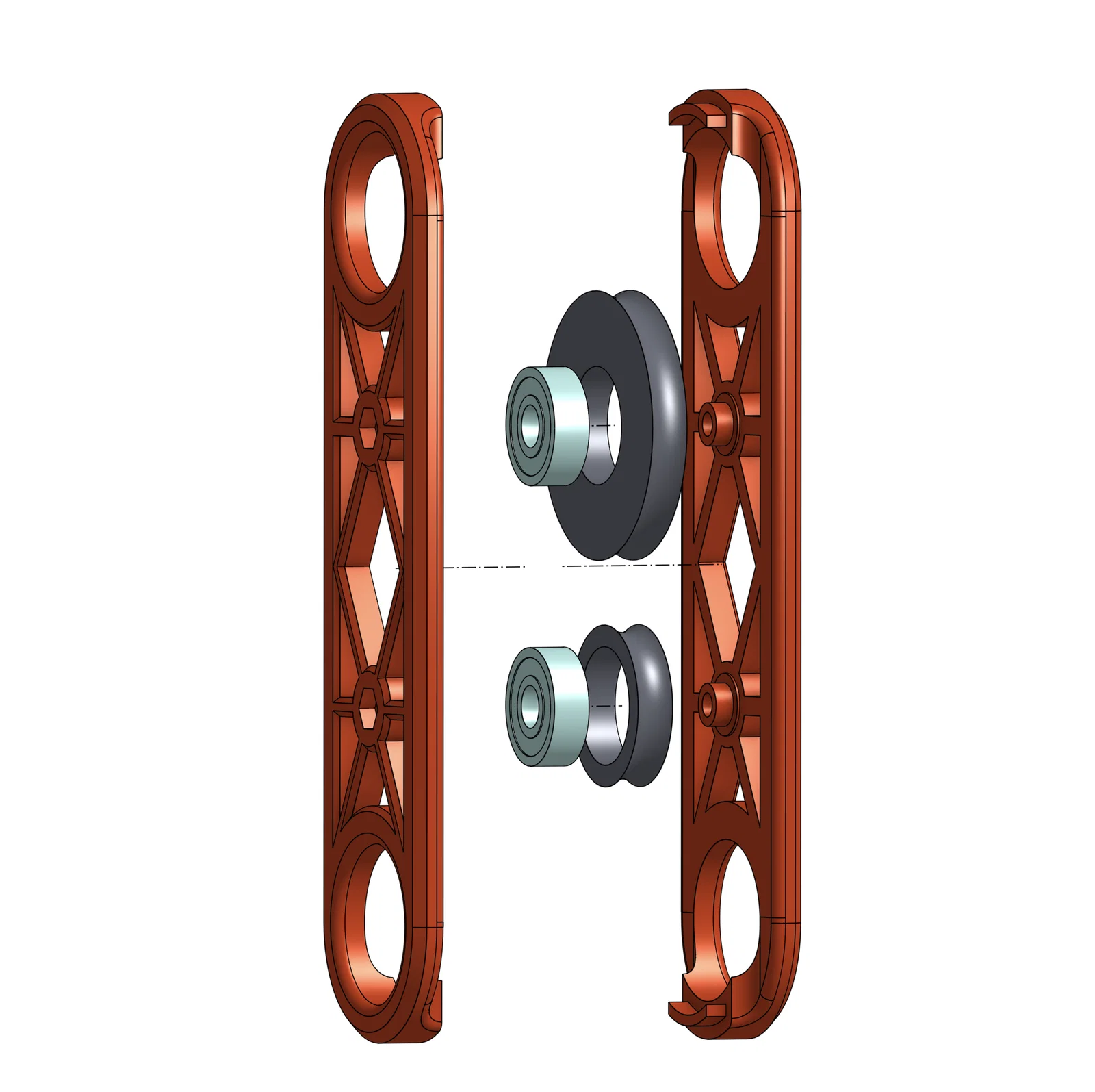

Xem hình exploded view đính kèm.
