Dummy pin AA (AA Dummy Battery)
Bộ dummy pin AA gồm bản 1/2/3 cell để chuyển thiết bị dùng pin sang nguồn khác. Có chỗ rỗng để lắp module buck/boost, kèm thân 49mm và 50mm; in layer 0.2, nozzle 0.4 thường không cần support.
Mô tả

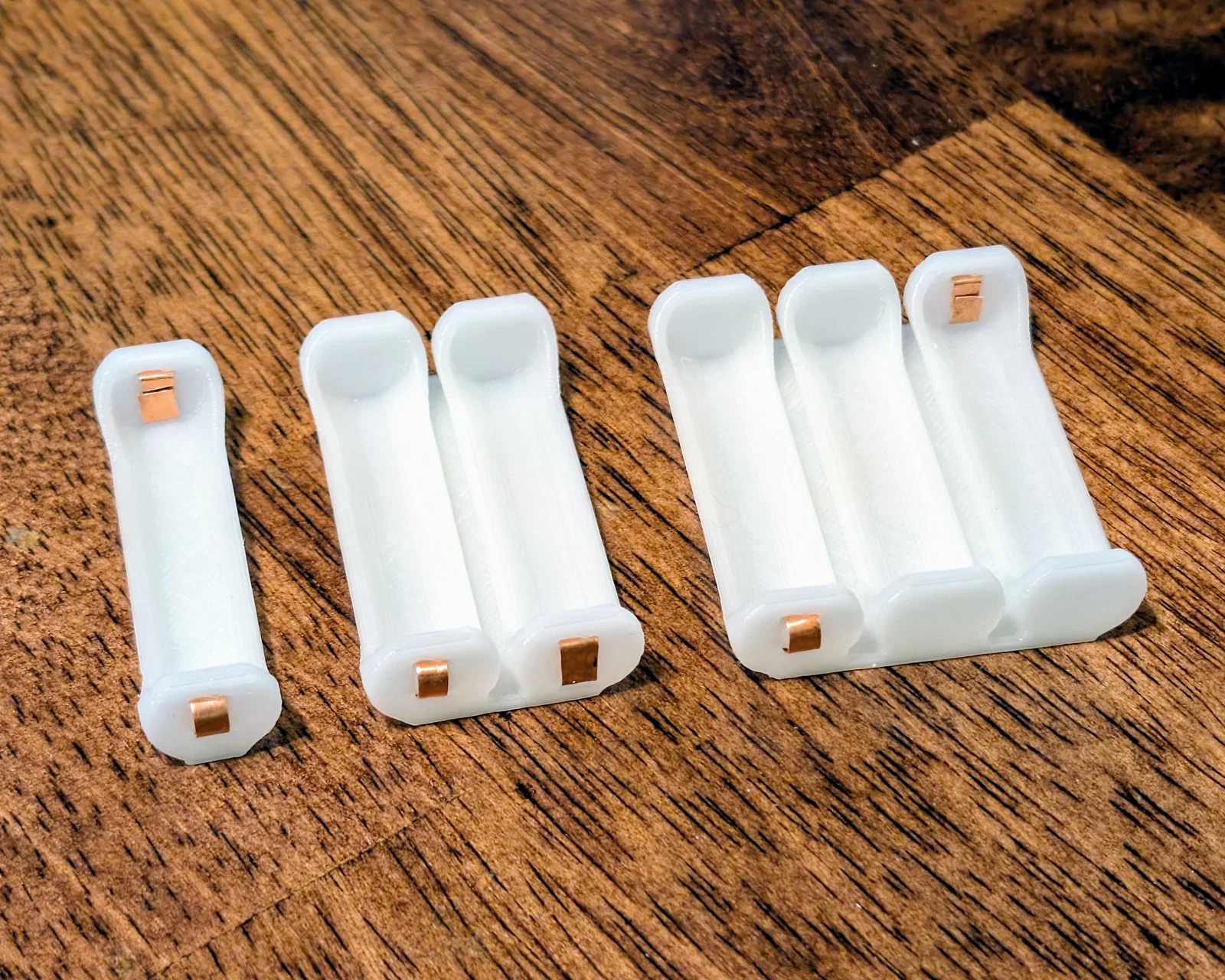

Đây là một bộ dummy AA pin gồm loại 1 cell, 2 cell và 3 cell, dùng để chuyển các thiết bị chạy pin sang dùng nguồn điện khác.
Bản 2 cell và 3 cell có vị trí điện cực được bố trí để thay thế các viên AA được lắp nối tiếp (2 cell = 3V, 3 cell = 4.5V).
Trong mẫu có chừa đủ không gian rỗng để bạn có thể gắn thêm module buck hoặc boost nhằm đạt đúng mức điện áp từ nguồn của bạn. Mình có kèm theo mẫu với thân dài 49mm và 50mm. Mình dùng tấm đồng 0.2mm làm điện cực nên thân 50mm đáp ứng tốt nhu cầu của mình. Nếu bạn dùng vật liệu điện cực dày hơn thì nhiều khả năng bạn sẽ muốn dùng bản 49mm.
Phần “button” của cực dương nhô ra 1mm so với chiều dài thân.
In ở layer height 0.2, nozzle 0.4 thì trên máy in của mình không cần support. Nếu bám bàn in có vấn đề, bạn nên cân nhắc dùng brim cho mẫu 1 cell.
