Bàn Tay Vịn Sofa IKEA Kivik (IKEA Kivik Couch Armrest Table)

Trong căn hộ của mình, mình có một cái ghế sofa IKEA Kivik. Mình hay ngồi trên ghế dùng PC xuất ra TV lớn. Với lại mình có cả đống remote để lung tung, thỉnh thoảng còn có ly nước nữa. Thành ra vừa thiếu chỗ để đồ vừa bất tiện khi sử dụng. Trước đây mình có để một cái bàn cạnh ghế dạng mỏng ở bên hông, nhưng cũng không giúp được nhiều, mà gần đây nó còn bị bung bể luôn. Mình mới nghĩ hay là tự thiết kế gì đó rồi 3D print ra một giải pháp.

Đây là thứ mình làm ra—dự án thứ hai của mình kể từ khi “tốt nghiệp” Tinkercad lên Fusion 360. Nó là một cái bàn dạng modular đặt lên phần tay vịn thấp và bề ngang rộng—điểm làm Kivik trở nên rất đặc trưng. Có một khoảng “đất” ngon lành như vậy thì đúng là muốn tận dụng mở rộng thêm.

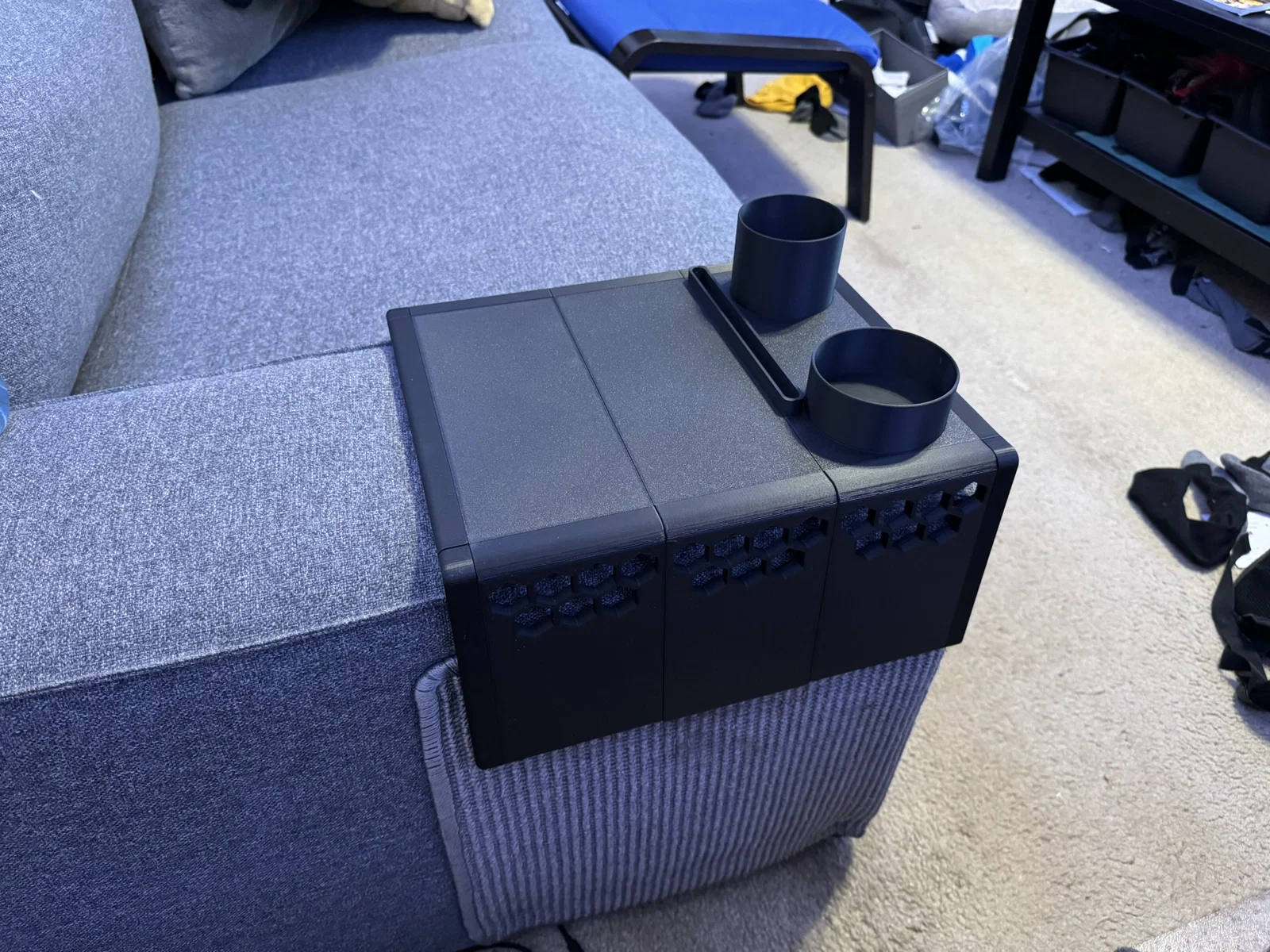

Ý tưởng là bạn muốn làm to hay nhỏ tùy ý. Mỗi module gồm 3 món: 2 miếng hông và 1 tấm mặt ở giữa, bề ngang 100mm. Ban đầu mình tính chơi lớn, làm 6 module để phủ từ mép tay vịn tới gần chỗ bắt đầu của gối lưng, nhưng sau mới nhận ra mình chỉ cần 3 module là đủ.

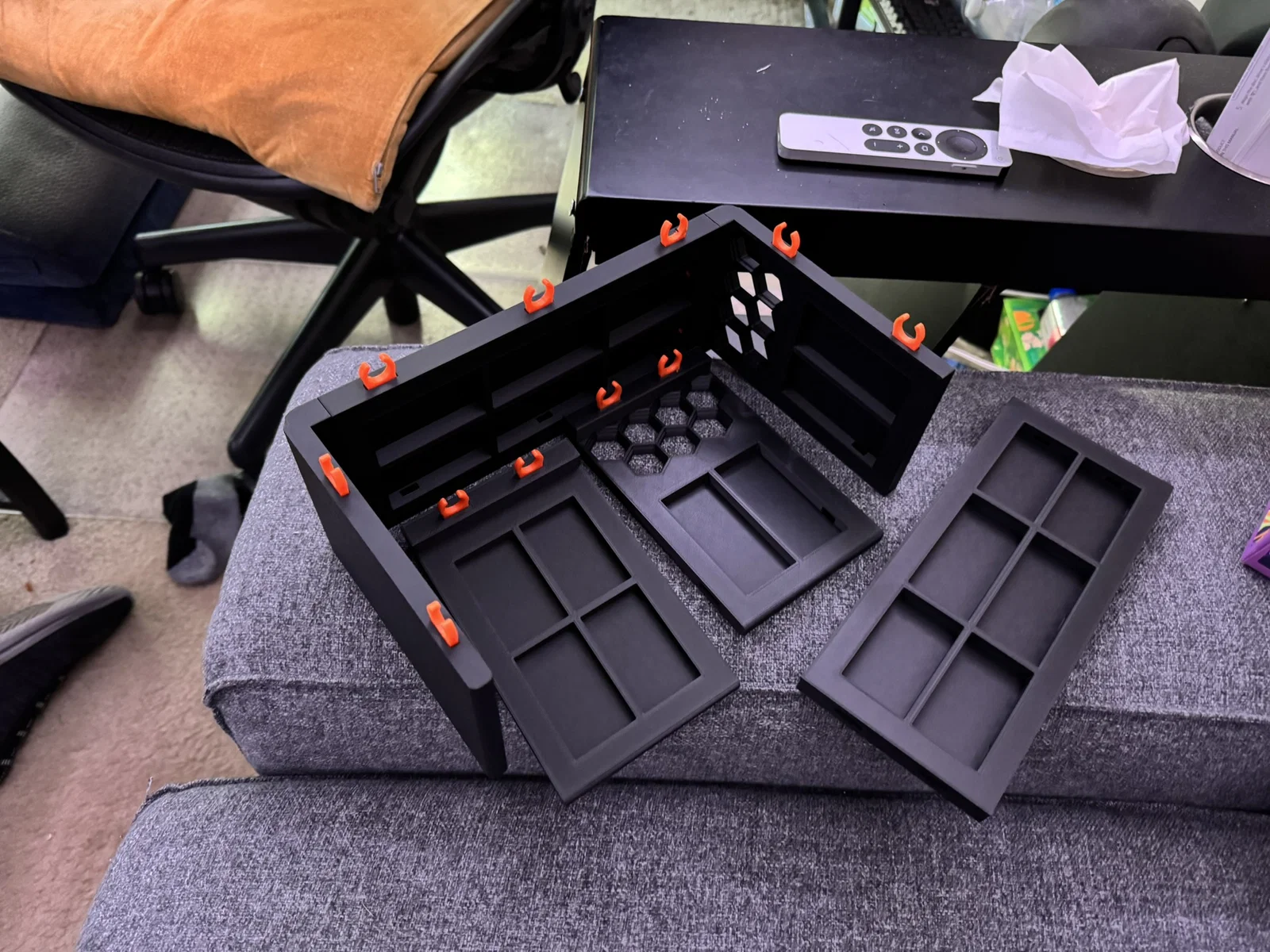

Gửi lời cảm ơn lớn tới Czex “Fusion God” bên Prusa Discord—đúng kiểu xứng danh luôn vì đã hỗ trợ cực kỳ quan trọng cho dự án này. Mình cần cách để nối các module với nhau, mà không muốn làm kiểu vĩnh viễn như bôi keo siêu dính vào các chốt. Czex thiết kế phần connector và lỗ, giúp ăn khít chặt nhưng vẫn tháo ra được.

Tuỳ chọn Module

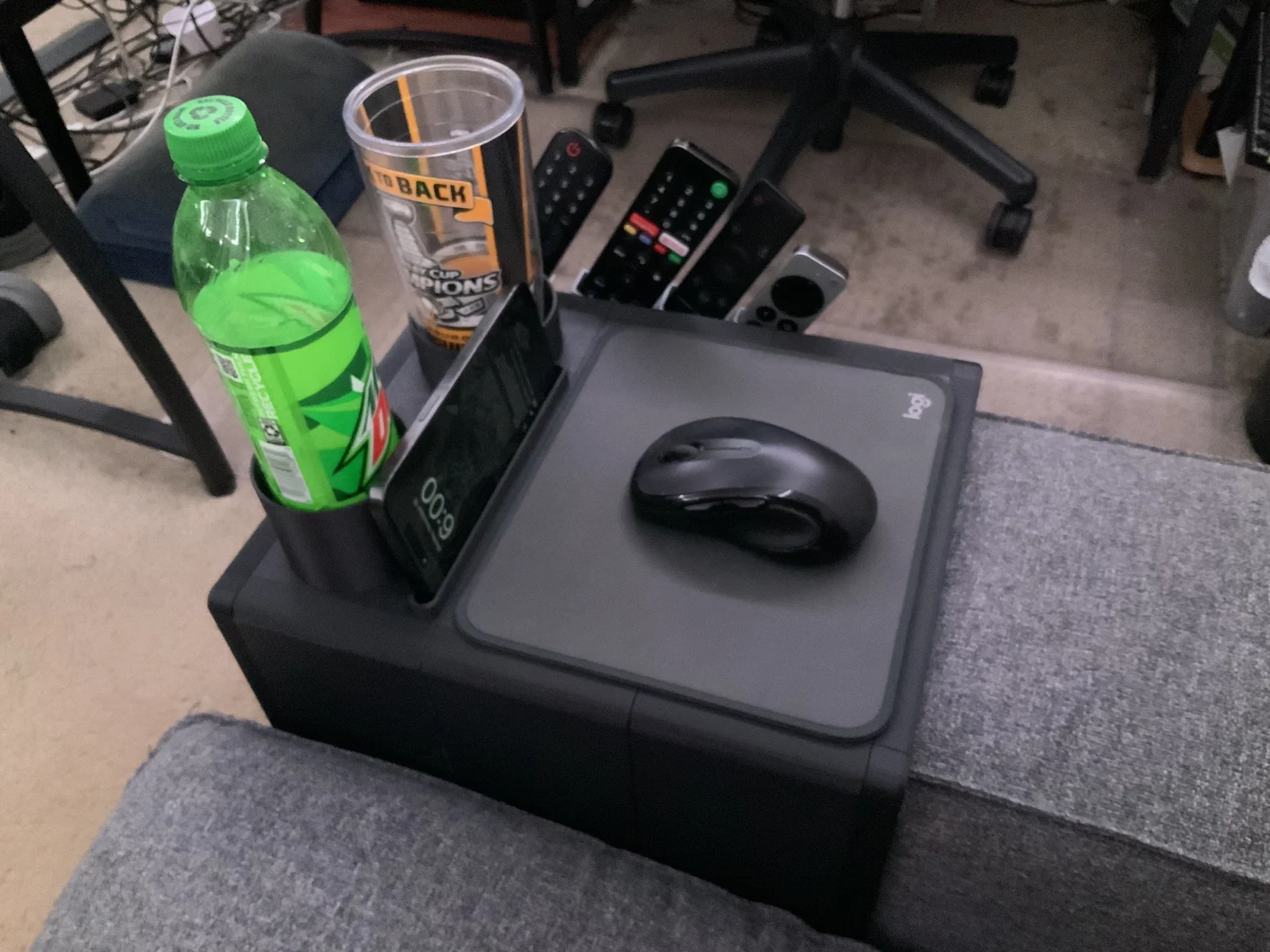

Có 2 tuỳ chọn mặt bàn. Một loại trơn. Loại còn lại có khoét lỗ cho 2 khay để ly và một khe để dựng smartphone. Các khay này không có connector đặc biệt: bạn sẽ cần dán keo chúng vào phần cutout trên mặt bàn. Khay ly lớn rộng 80mm và khá thấp. Khay nhỏ rộng 70mm nhưng cao gần gấp đôi. Thiết kế hơi “lạ” là để hợp nhu cầu sử dụng của mình—những loại chai/ly mình hay dùng. Khe để điện thoại đủ dài để đặt iPhone 15 Pro Max theo chiều ngang.

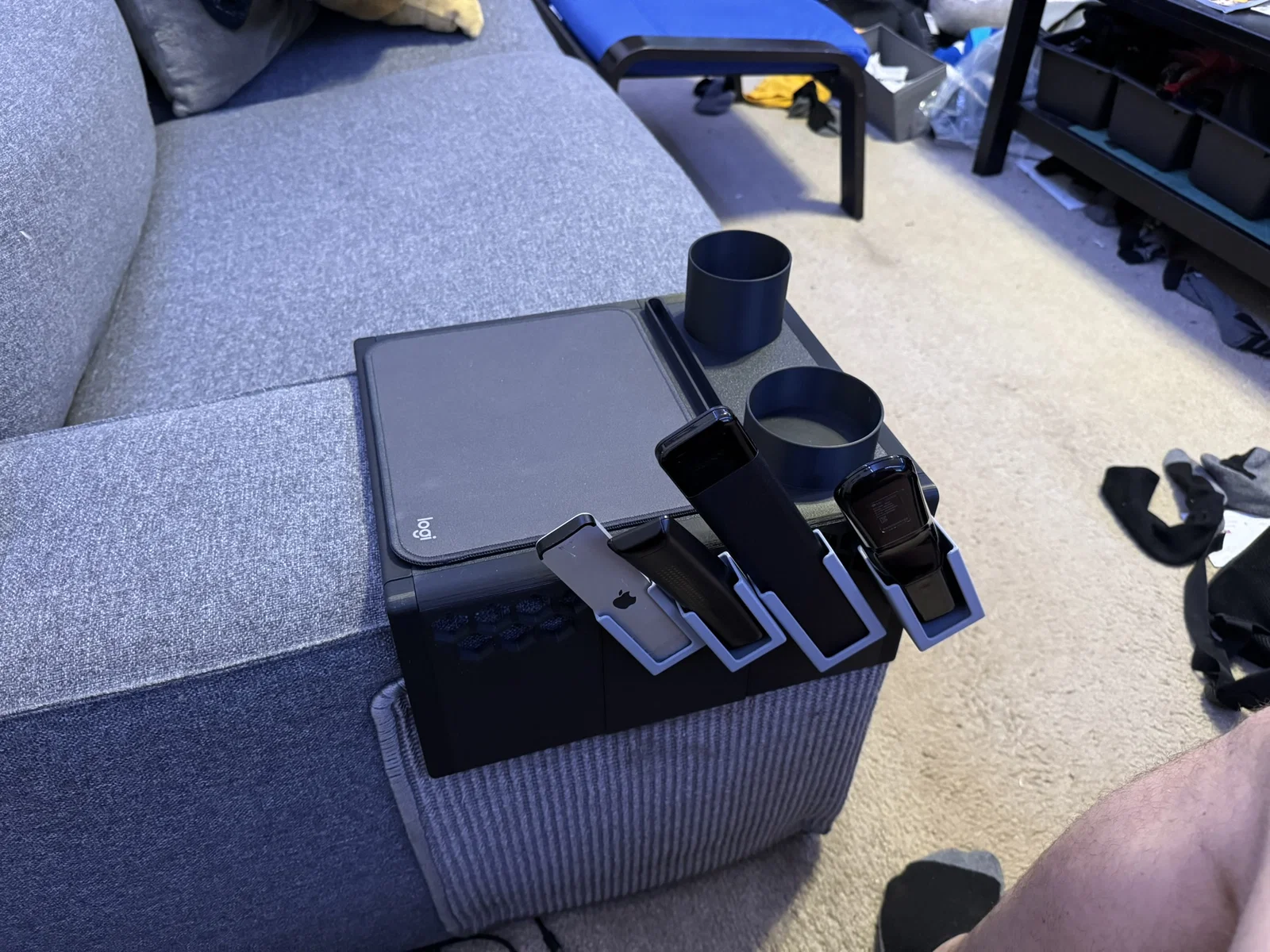

Có 2 tuỳ chọn miếng hông. Một loại trơn, dành cho phía trong (gần lòng ghế). Loại còn lại dành cho phía ngoài, có thêm một lưới Honeycomb Storage Wall (HSW) nhỏ. Phần này để gắn các holder cho remote và những món khác.

(Ghi chú: Tới lúc mình làm và in dự án này được hơn nửa chặng đường thì mới phát hiện một lỗi lớn: hướng của mấy lục giác bị sai! Làm cho mọi thứ khi gắn lên sẽ bị xoay 45 độ. Mà… khi mình gắn holder và để remote vào thì lại thấy cũng khá thích! Chắc gọi là “lỗi vui vẻ” vậy. Nếu có nhu cầu, mình có thể cân nhắc thiết kế thêm một miếng hông khác với honeycomb đúng hướng.)

Hướng dẫn in

Tất cả STL đã được canh orientation đúng. Mình thích in các miếng giữa với mặt bàn úp xuống, để bề mặt nhận được texture của bedplate.

Không cần supports cho bất kỳ phần nào. Riêng miếng mặt có khe điện thoại (phone/slot board) thì mình có dùng supports, nhưng mình nghĩ có thể in không cần. Dù sao mấy phần cutout này cũng sẽ được che lại.

Rất khuyến nghị in các connector bằng PETG. Mẫu test mình in bằng PLA thì có một cái bể khá nhanh. Vẫn dùng được, nhưng nếu bạn hay tháo module ra nối lại thì có thể sẽ gặp hư hỏng.

Phụ kiện thêm

bởi Thiago Fonseca - Mấy món này dùng rất ngon để giữ remote nhiều kích thước khác nhau.

bởi SB Artisan Creations - Các remote holder dùng loại insert lục giác đơn giản, nên bạn sẽ cần mấy món này để lắp chúng vào lưới. Mình thích loại này vì nó tạo thêm độ căng khi lắp, giữ chắc hơn.
