Clip Tag-Connect (Tag-Connect clip) giữ cáp TC2030/TC2050/TC2070 lên PCB
Clip giữ cáp Tag-Connect “no legs” (TC2030/TC2050/TC2070) cố định lên PCB. Một bên ngàm dẻo kẹp vào aligning pins và nên hướng về PCB. Có bản 6/10/14 pin; khuyến nghị in mặt kẹp úp xuống để tránh dính ngàm.
Mô tả

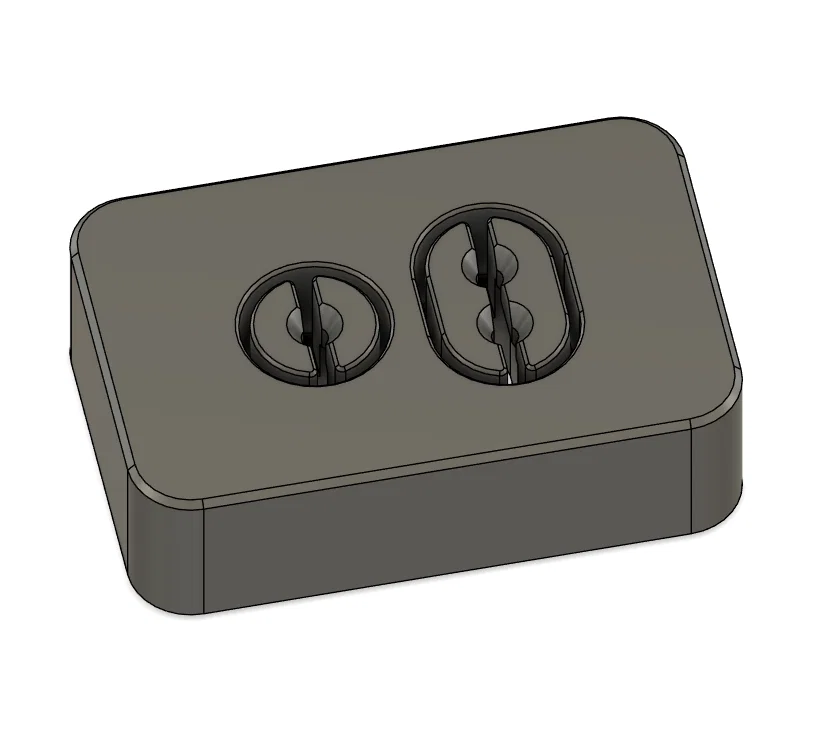

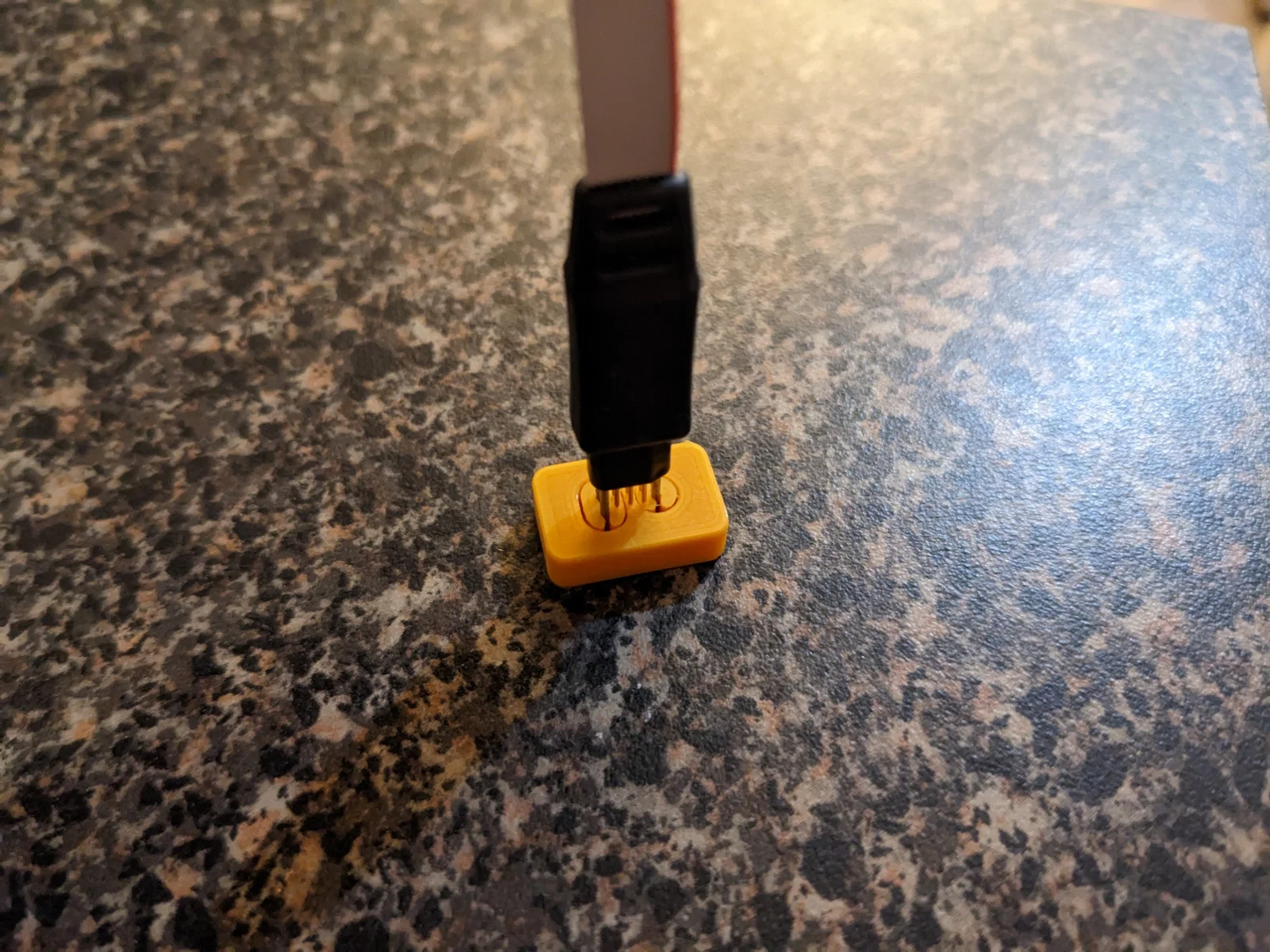

Đây là một cái clip để giữ cáp Tag-Connect “no legs” cố định lên PCB. Một bên có các phần dẻo linh hoạt để kẹp vào các chốt định vị (aligning pins) của cáp. Khi lắp, nên đặt bên này hướng về phía PCB.
Mình thấy in với mặt kẹp (clamp side) úp xuống cho kết quả tốt nhất. In với mặt kẹp ngửa lên đôi khi làm hai bên của ngàm kẹp bị dính (fused) lại với nhau.
Có các mẫu riêng cho cáp 6, 10 và 14 pin. Mình chỉ test bản 6 pin, nhưng cáp 10 và 14 pin giống hệt nhau, chỉ khác khoảng cách giữa các chân (pin spacing), nên mình nghĩ các mẫu đó cũng sẽ dùng ổn.
