Tiberian Sun Wolverine (Mech khớp chuyển động)
- Lượt tải
- 114
- Lượt thích
- 29
- Lượt coi
- 661
- Bản remix
- 0
- Bình luận
- 0
File 13 52,7 MB
- Arms_And_Legs_1776453262.3mf3MF · 316,8 KB
- Body_And_Sholders_1776453263.3mf3MF · 477,2 KB
- Friction_Plates_1776453264.stlSTL · 1,3 KB
- Friction_Plates_1776453266.stepSTEP · 10,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #306334
- Danh mục
- Đồ Chơi Khác
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

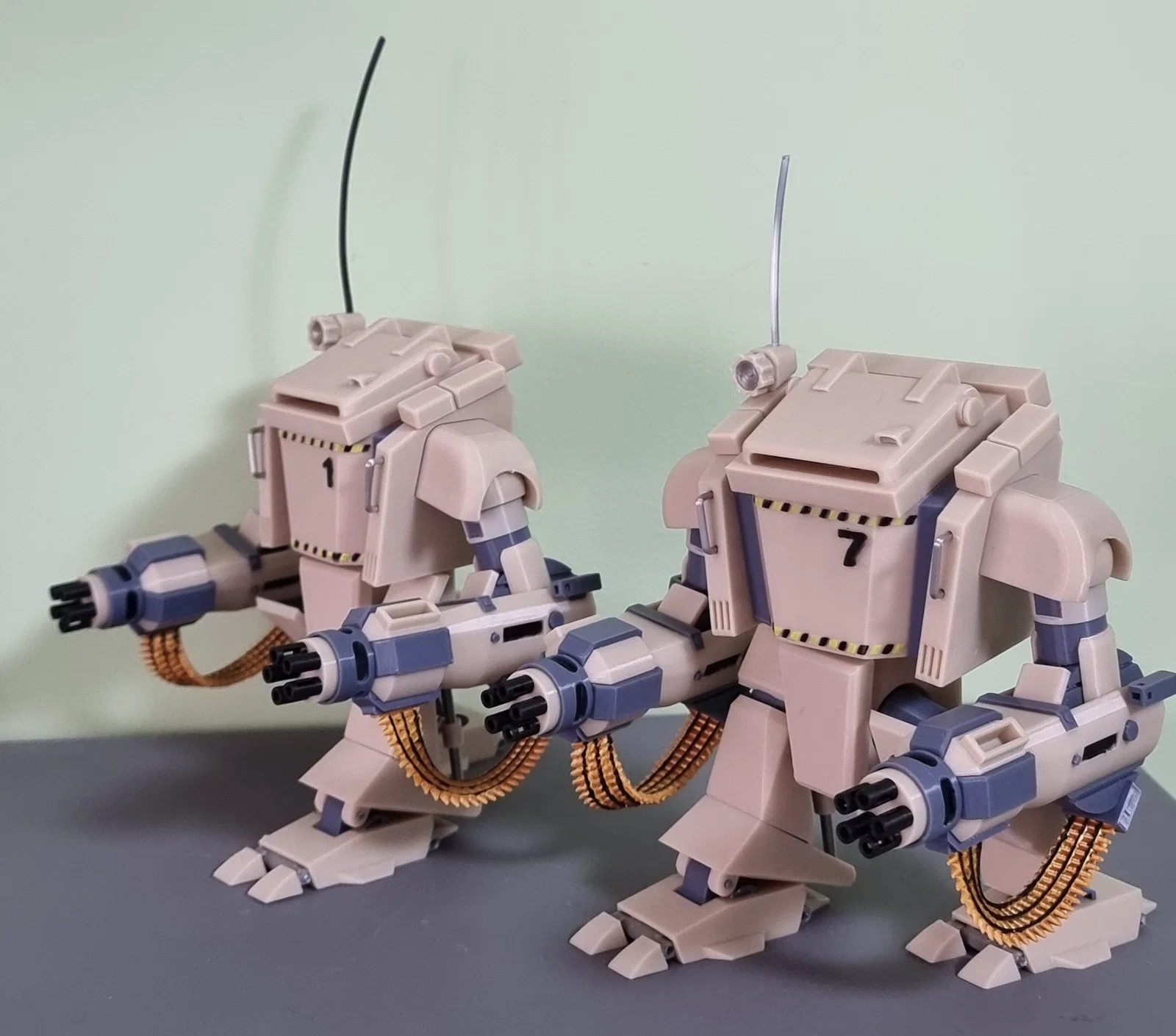

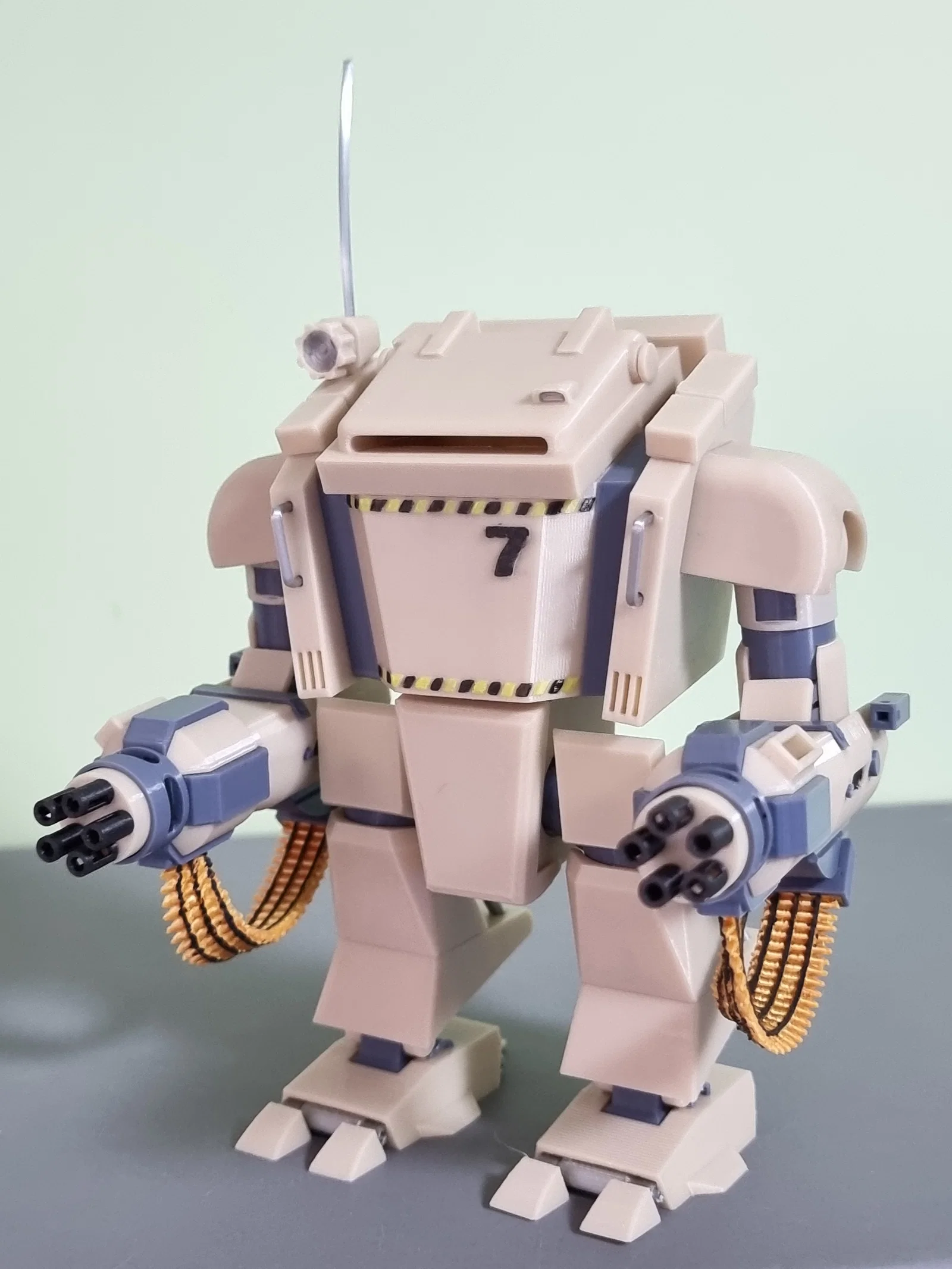

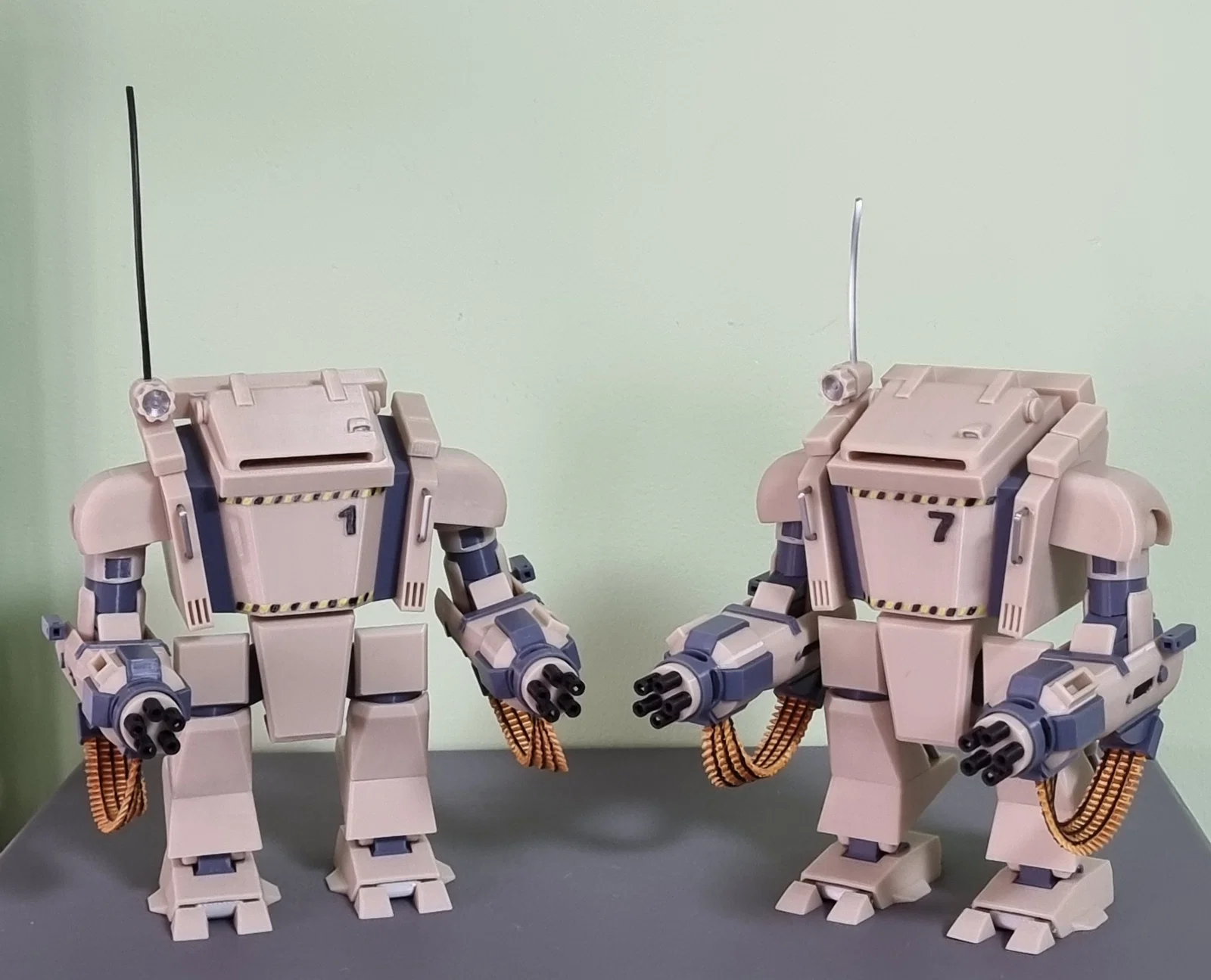

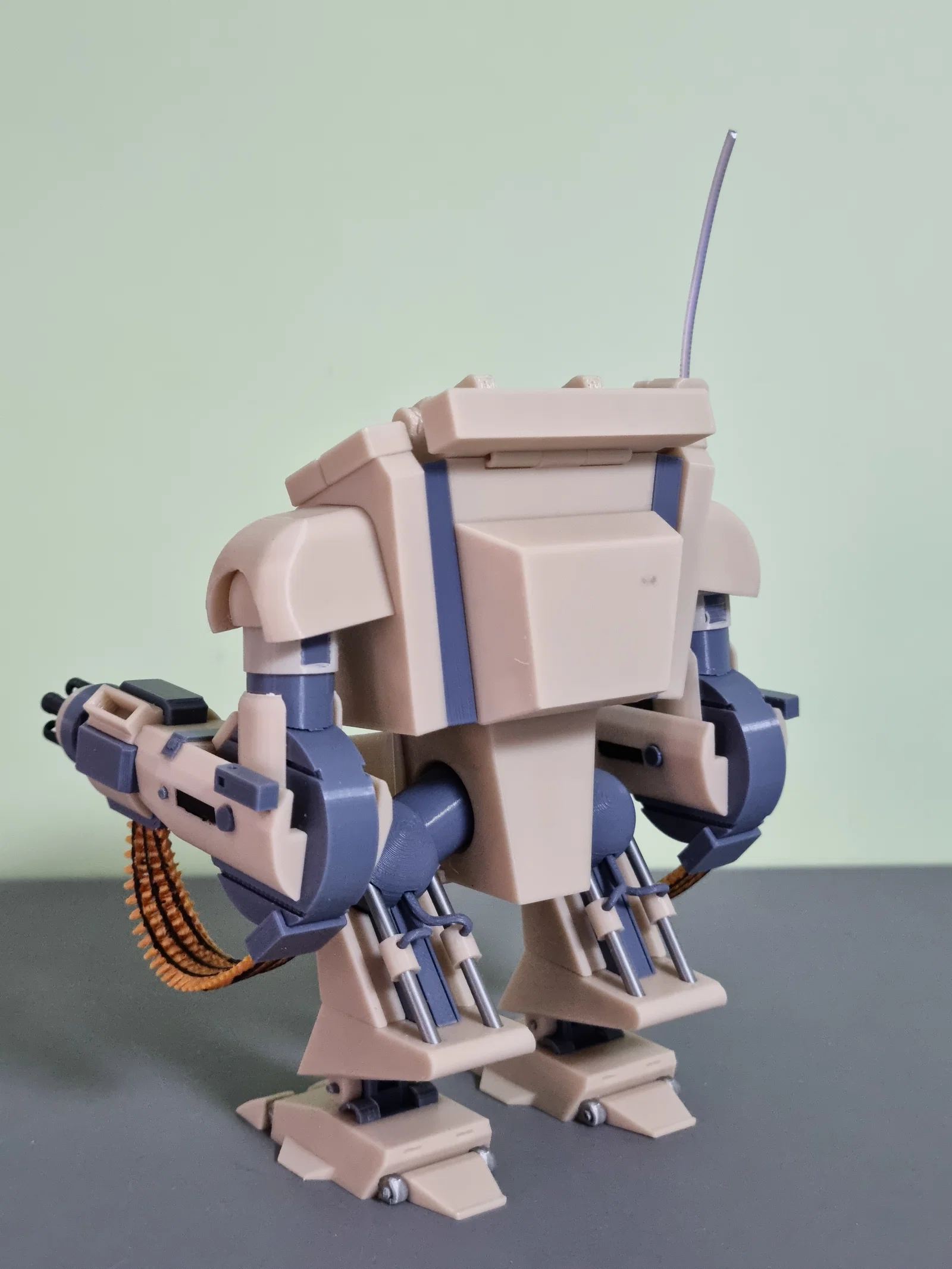

Thông tin chung về mẫu
- Kích thước khi đứng: 110x95x135 mm (không tính ăng-ten)
- Khớp chuyển động ở tay, chân, thân và súng gatling.

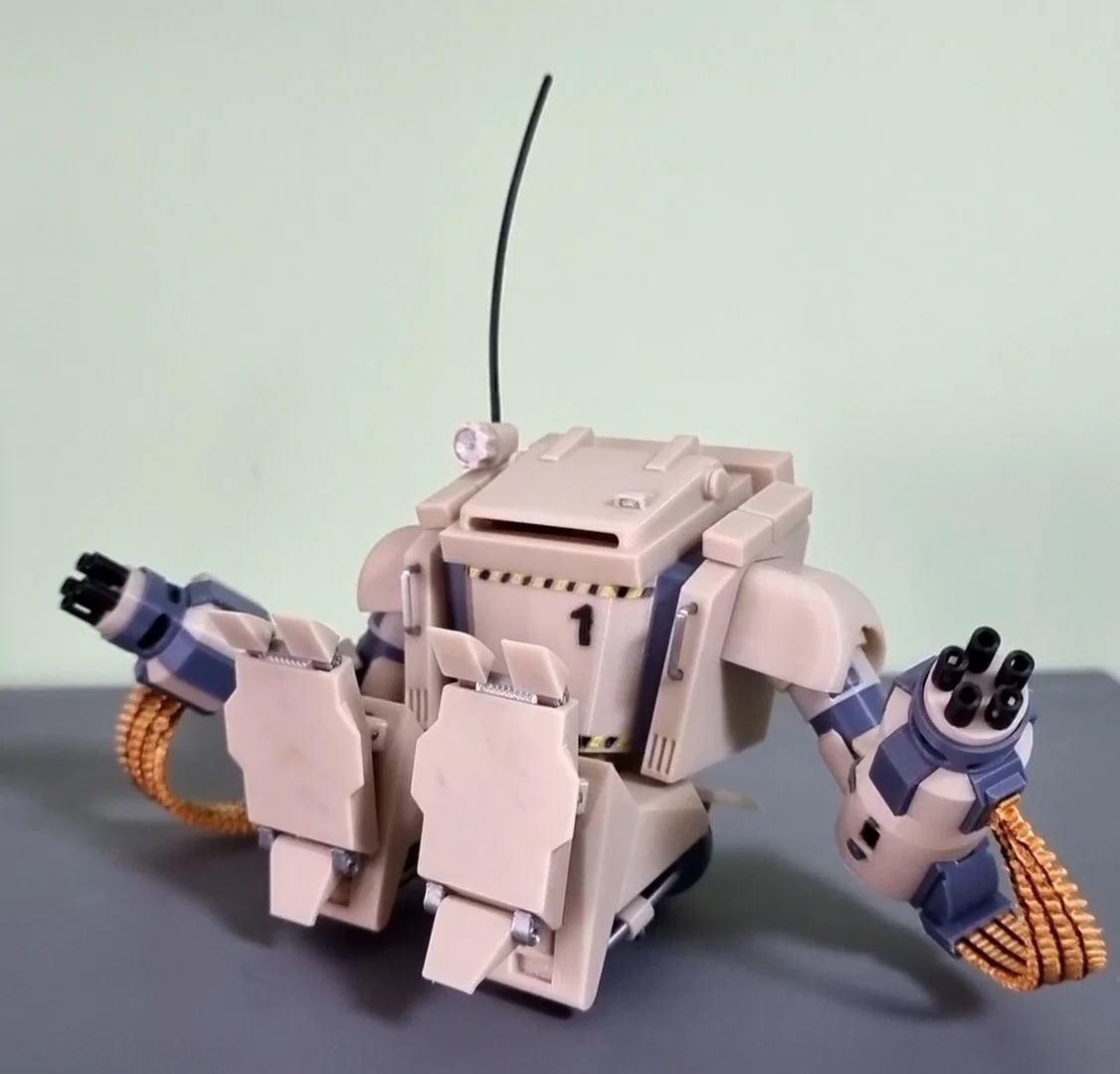

- Có thể tạo dáng (posable)
- Nắp buồng lái mở ra, bên trong có một khoang chứa nhỏ khoảng 25X27X30 mm.
- Tổng cộng 116 chi tiết.
- Bản lề ăng-ten dùng các đoạn filament.
- Phần lớn chi tiết lắp kiểu snap (bấm khớp) với nhau, nhưng một số chỗ cần dán keo.
- Thiết kế cho máy in 1 màu. Có tách màu (color separated) nhưng vẫn cần sơn thêm một chút.
Thông tin in 3D
- Tất cả file là 3mf, đã bao gồm orientation, supports và brims, bạn chỉ cần đổi thiết lập filament.
- Khuyến nghị mạnh dùng PLA+ (hoặc các loại hardened PLA khác) hoặc PETG cho các khớp.
- Tối ưu cho nozzle 0.4
- In bằng Prusa MK4. Layer height 0.15, riêng dây đạn (bullet belts) là layer height 0.1.
Đọc trước khi in
- Mình khuyên bạn nên đọc hướng dẫn lắp ráp trước khi in.
- Thứ tự các bước trong hướng dẫn lắp ráp rất quan trọng. Đa số chi tiết snap vào sẽ “click” một cái. Một số trường hợp không thể tháo ra mà không làm gãy lẫy. Một số chỗ khác thì cần dán keo.
- Có một chút phần cần sơn, vui lòng sơn trước khi lắp ráp.
- Dung sai (tolerances) của mẫu này khá sít: 0.2 – 0.1 mm. Các khớp không dùng filament thì gần như không chừa dung sai để đảm bảo chi tiết không bị lỏng quá nhanh. Lúc đầu có thể thấy rất chặt hoặc như bị kẹt, nhưng có thể nới ra được với một chút độ rơ. Mỗi máy in sẽ khác nhau nên dung sai có thể thay đổi.
- Đây là một bản lắp khá “khó nhằn”, cần dùng lực để bấm các chi tiết vào khớp; ép/đẩy tựa xuống mặt bàn là cách hiệu quả nhất.
Ghi chú cá nhân
Mình rất thích unit này trong C&C Tiberian Sun, mà tìm không ra bản in nào đủ chính xác nên mình quyết định tự làm.
Mình soi kỹ một hình ảnh có sẵn và một đoạn cinematic trong game bị nhiễu để học cách nó chuyển động, rồi lấy thêm cảm hứng từ thiết kế của mod Tiberian Genesis để bổ sung những phần còn thiếu.
Nó không phải bản tái hiện hoàn hảo. Trong cinematic, chuyển động của nó về mặt cơ khí không hợp lý dù mình xem từng khung hình nhiều lần, nên mình đã làm tốt nhất có thể.

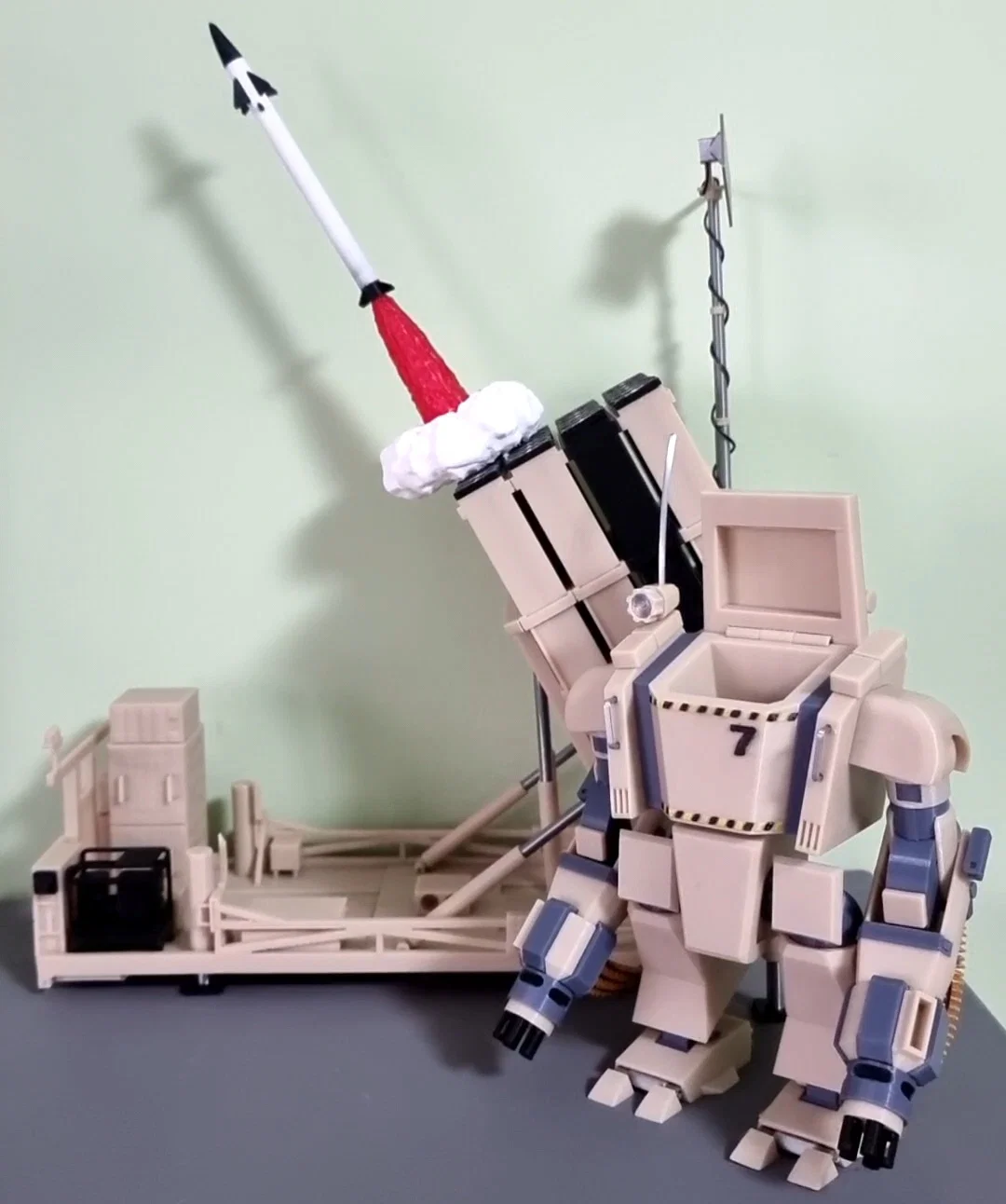

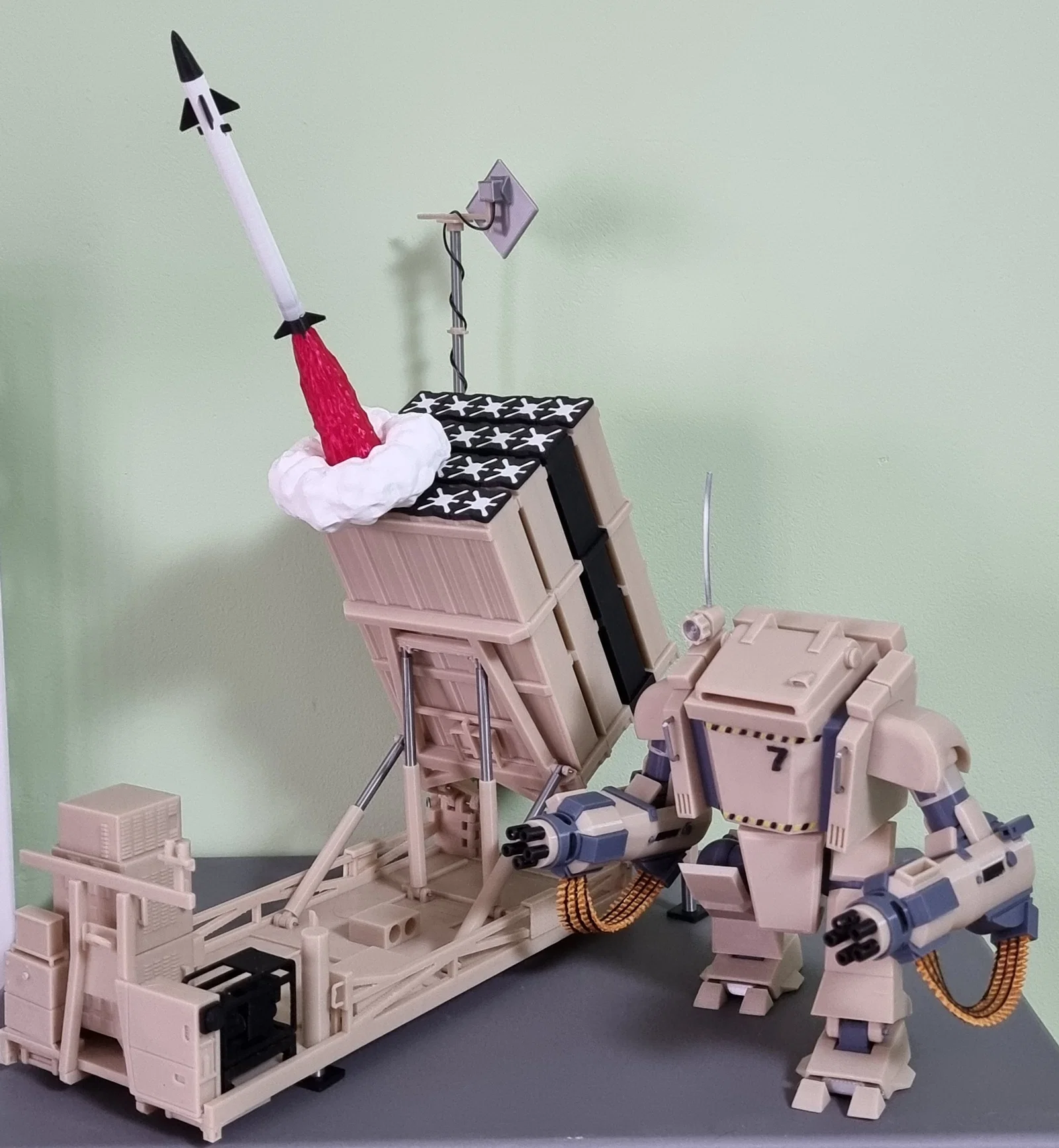

Để làm theo tỉ lệ iron dome, mình dùng các figure giả lập. Mình scale chúng về gần đúng tỉ lệ iron dome rồi dùng chúng để canh tỉ lệ cho mẫu này.
Nếu có góp ý hay yêu cầu gì, cứ liên hệ mình nhé.
Chúc bạn in vui vẻ
Thông số in
- Định dạng
- 3mfpdfstepstl
- Số file mô hình
- 13
- Tổng dung lượng
- 52,7 MB
- File lớn nhất
- 38,7 MB
