Giá đỡ Heat Set Insert Stand v2

Giá đỡ heat set insert kèm platform (tùy chọn).

BOM:

• 2x thanh trượt linear 8mm (dài 150mm)
• 2x bạc đạn trượt LM08UU
• 1x lò xo 0.5mm x 50mm x 5mm (GỢI Ý: nên đặt loại ngắn hơn của mình, chắc tầm 35mm là đủ)
• heat inserts
• ốc vít và long đền

V1

Hướng dẫn:

1. Ép/đút LM08UU vào phần grip in 3D

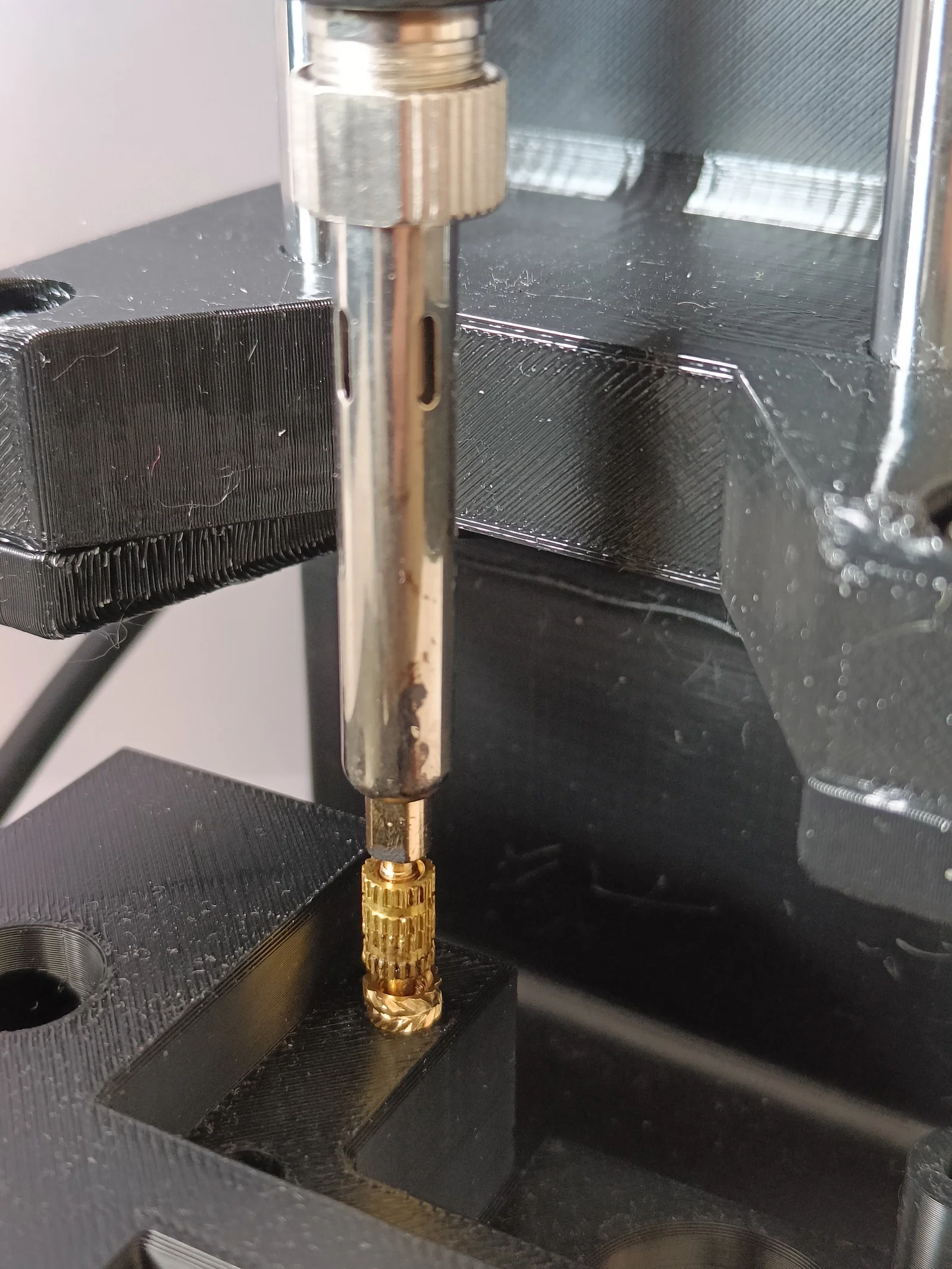

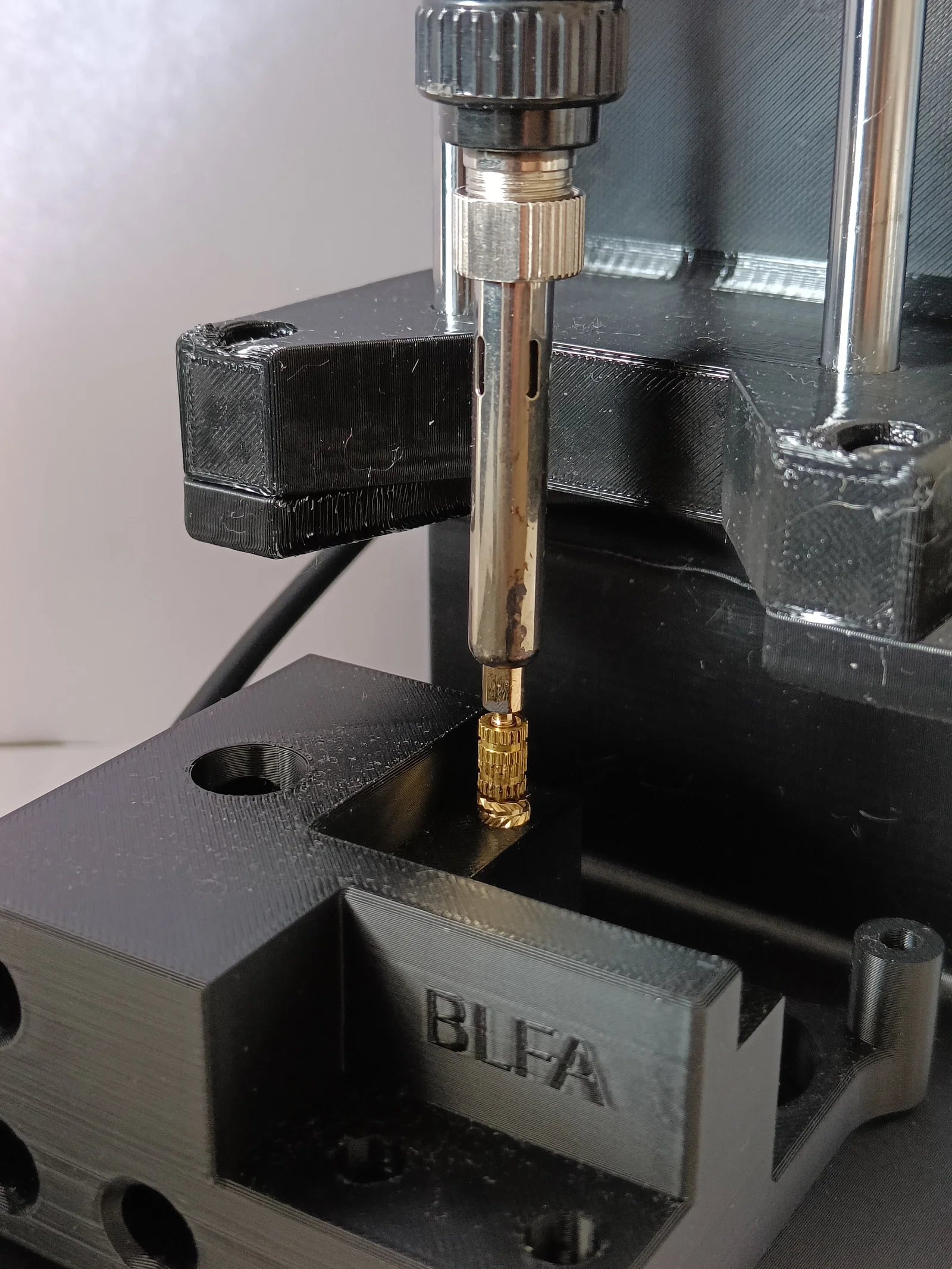

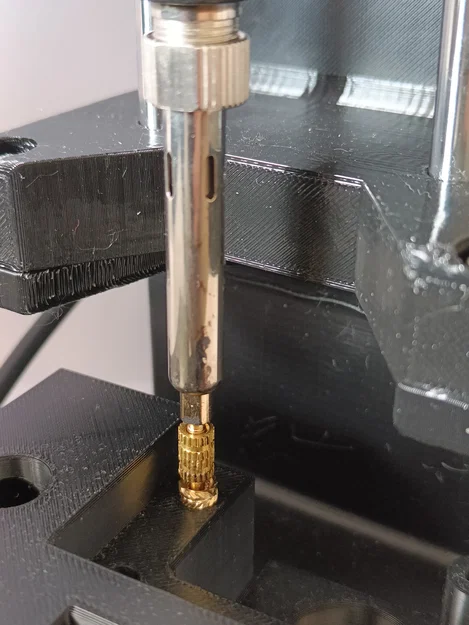

2. Lắp heat set insert

3. Luồn long đền vào ốc, rồi tới lò xo

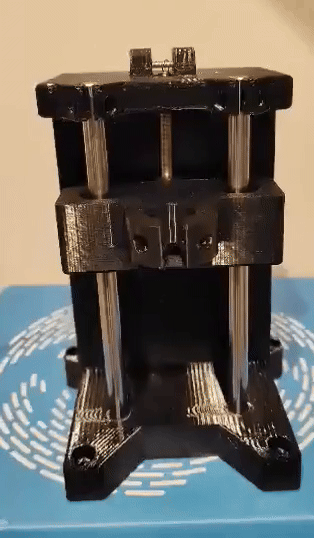

4. Luồn 2 thanh linear rods từ phía trên của base xuống, nhưng chưa cắm vào 2 lỗ dưới vội. Cho thanh đi xuyên qua các linear bearing trong grip. Sau đó mới cắm thanh vào 2 lỗ dưới

5. Luồn lò xo qua lỗ ở phía trên. Luồn ốc qua lỗ ở phần mount phía trên, rồi xuyên qua khoen lò xo và vặn ốc vào phần nhựa ở phía bên kia

6. (Tùy chọn) Chuẩn bị platform (gắn heatset inserts vào) và bắt base lên platform bằng ốc

V2

Hướng dẫn lắp ráp gần như y chang.

BOM gần như không đổi (cần thêm 2x ốc M4x20 và 2x tán M4)

Khác biệt chính:

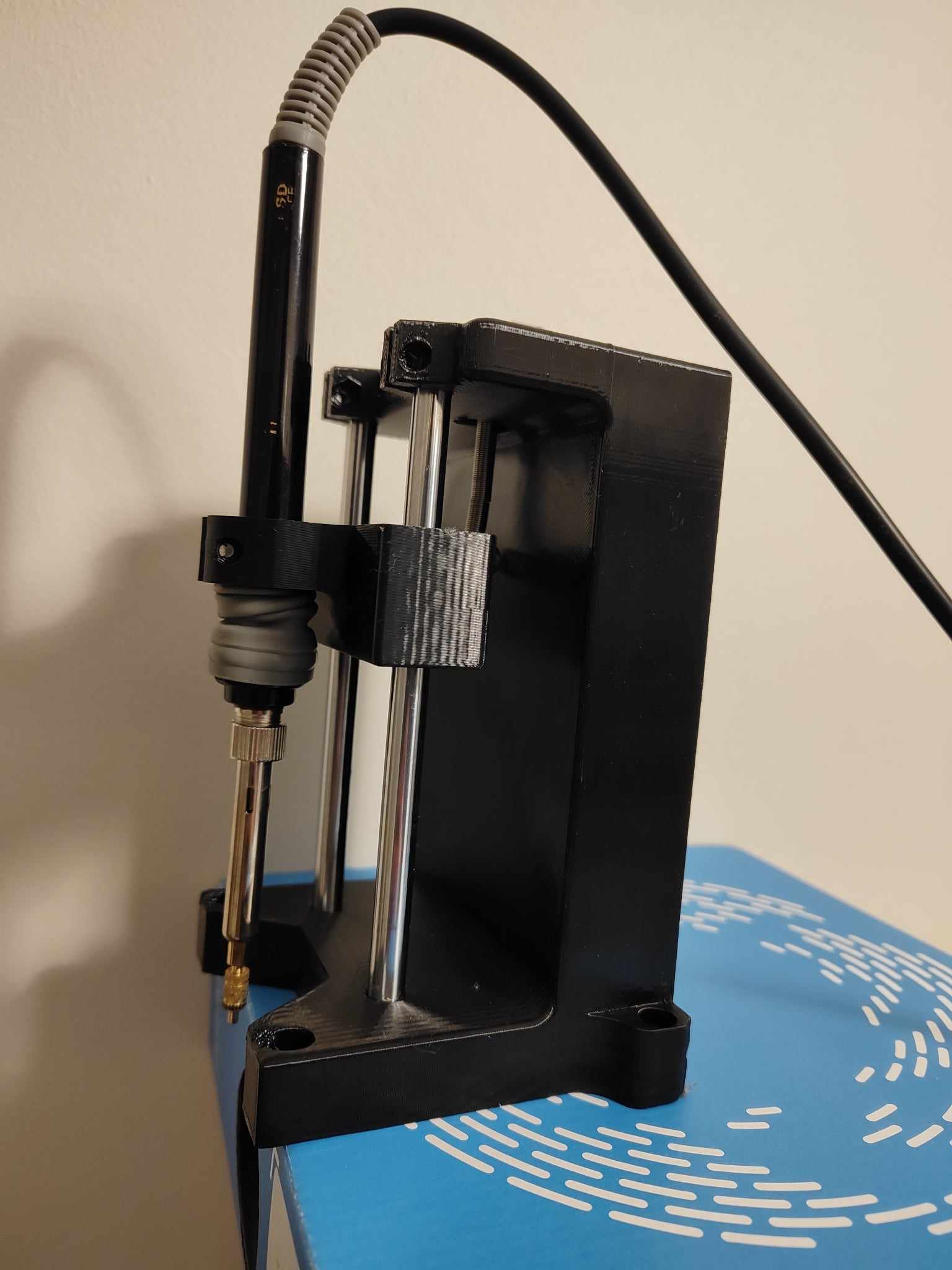

• Grip gồm 2 phần, liên kết bằng ốc (2x M4x20) và tán (2x M4). Thiết kế này giúp gắn được nhiều loại soldering iron hơn.

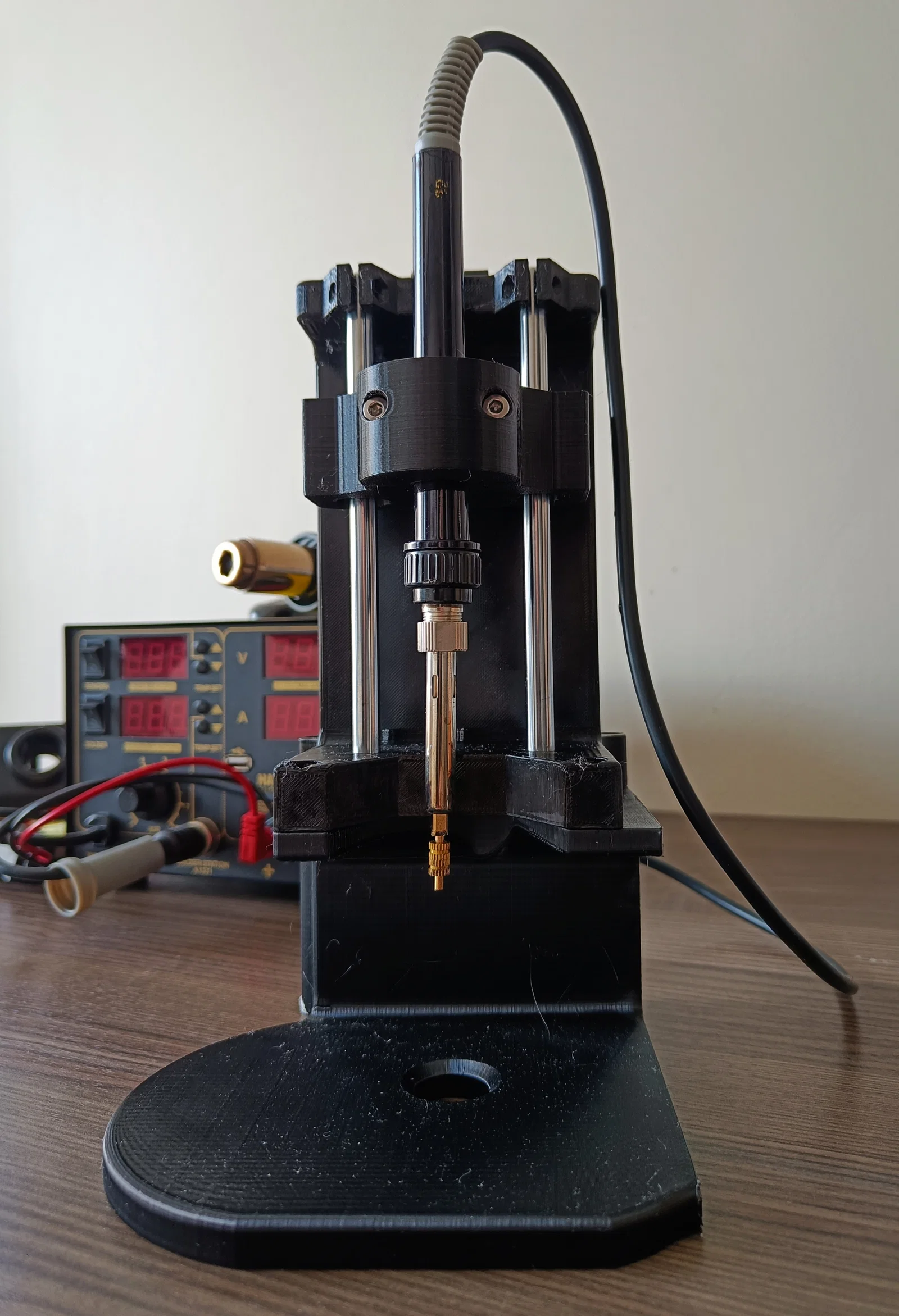

• Base của V2 cho phép dùng với vật thể cao hơn so với v1

Vui lòng in đúng theo hướng như hình bên dưới:
