Connector ống chân Ghostbusters dùng nam châm Harbor Freight

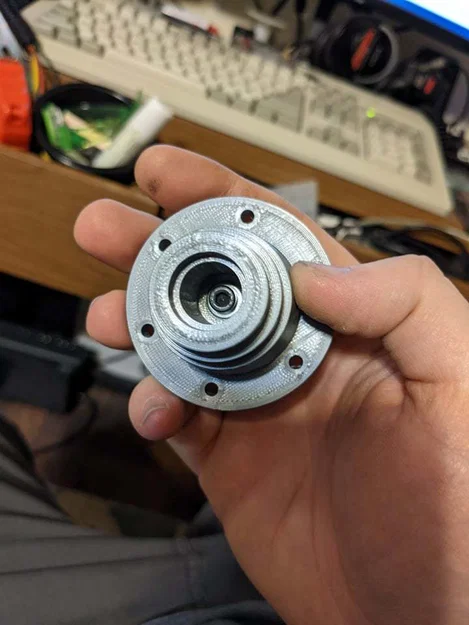

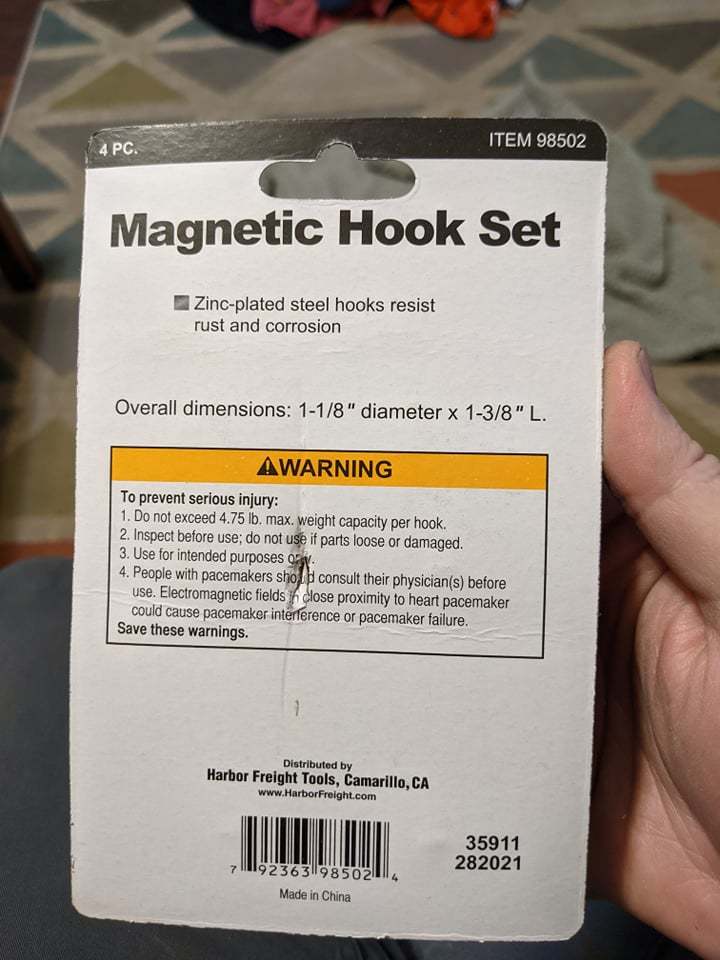

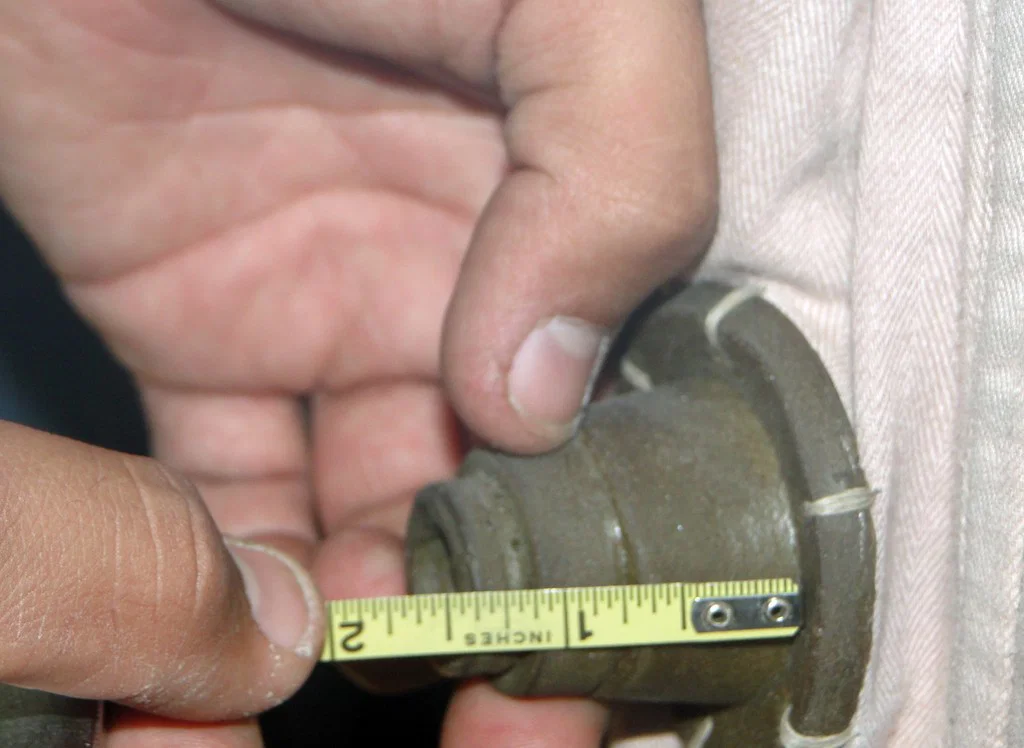

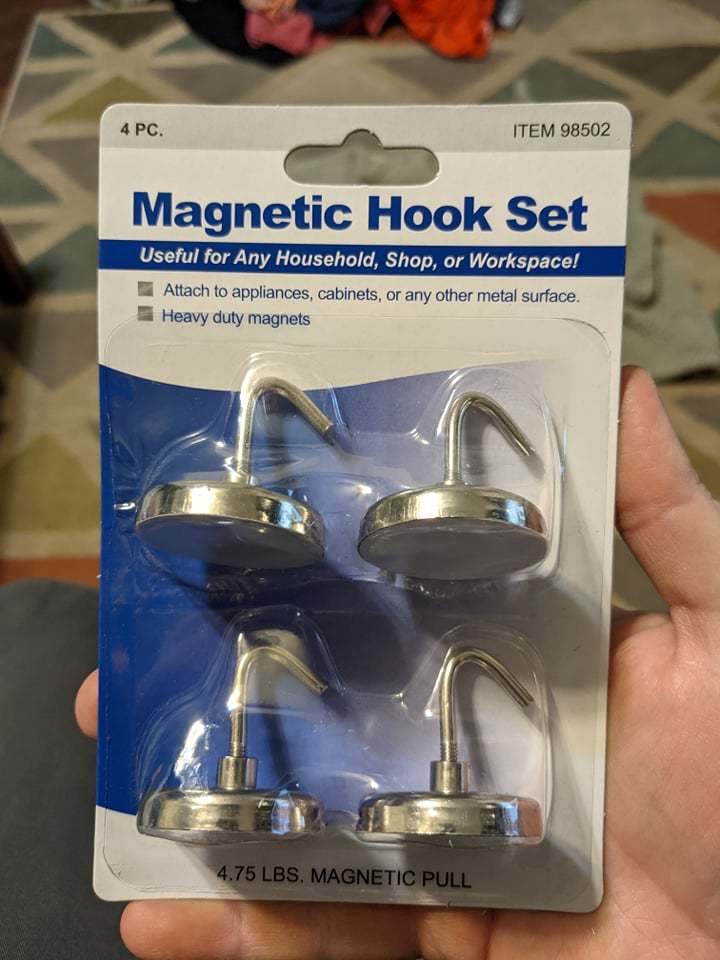

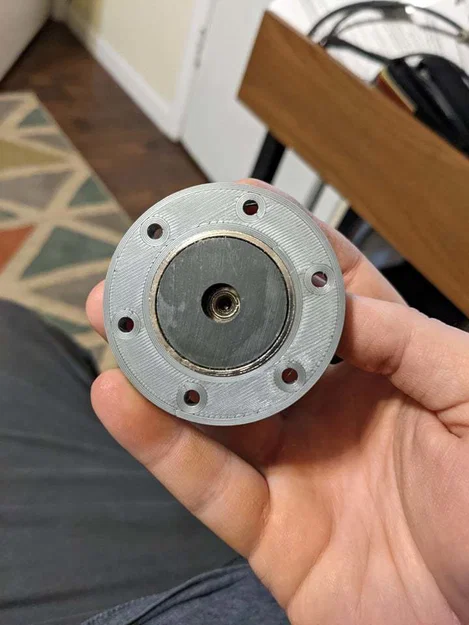

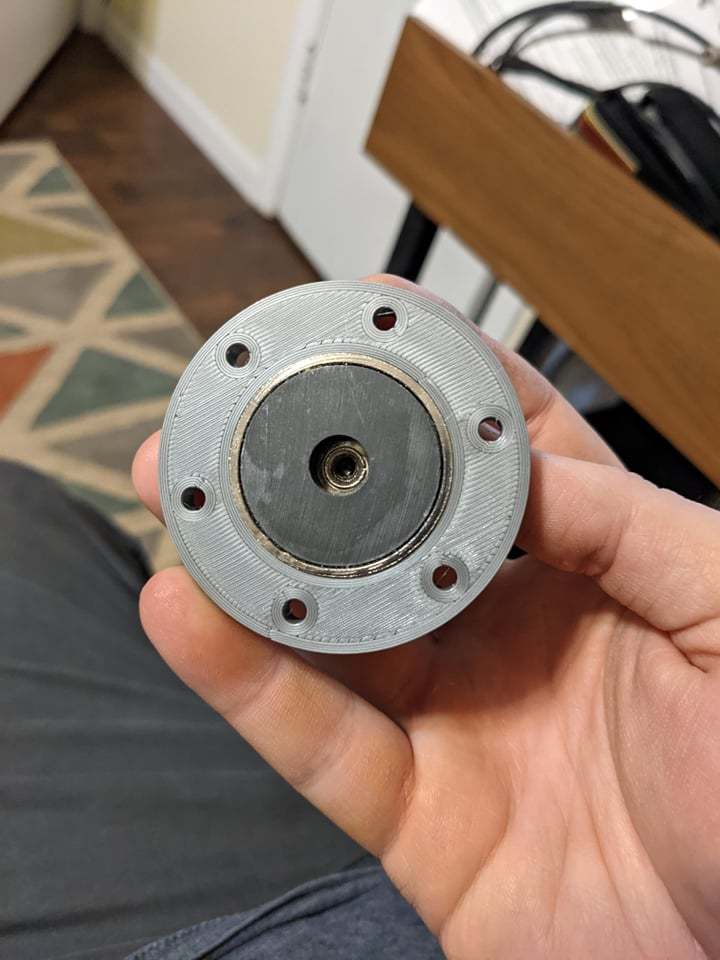

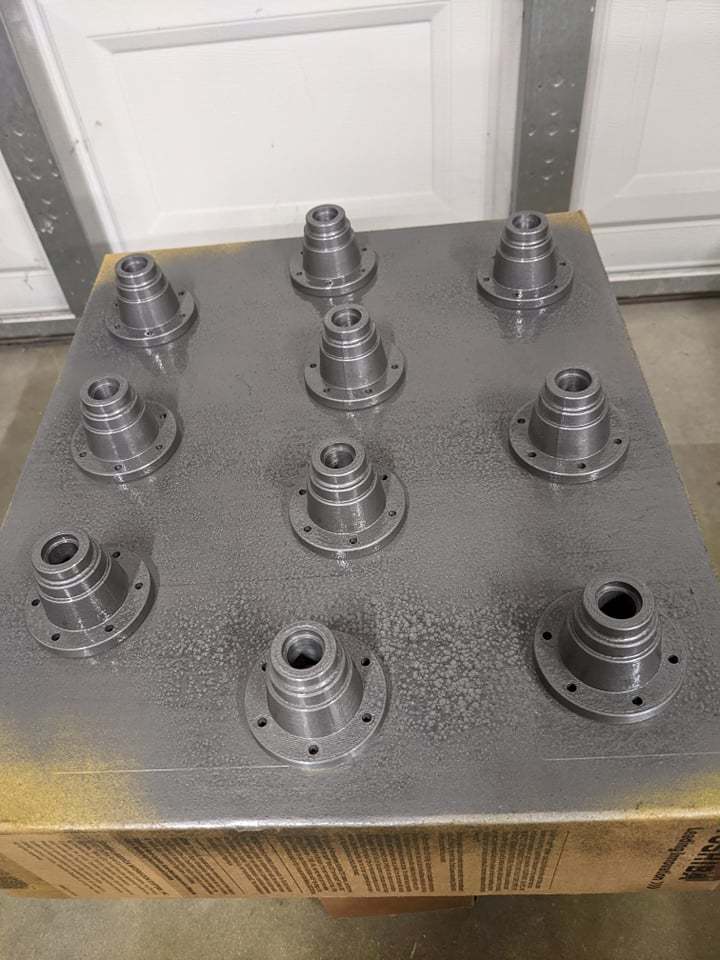

Vậy nè! Trên đây có nhiều mẫu kiểu này lắm nhưng mình thấy bản của mình cũng khá ổn. Mình dùng vài hình ảnh connector bản dùng trên phim (screen used) và lấy một số kích thước từ một connector khác để làm ra “đống lai tạp” này. Connector kia dùng nam châm nhỏ mà dính không đã nên, do gấp rút chuẩn bị theo đợt phim mới ra và cần làm xong cho kịp, mình tận dụng những gì kiếm được: hook magnets ở Harbor Freight và một cái UDJ fender washer bự chảng từ Lowes. Hay nhất là cái móc có ren sẵn nên mình dùng ốc M4 + washer để siết nam châm chặt vào chi tiết, khỏi phải vật lộn với keo.

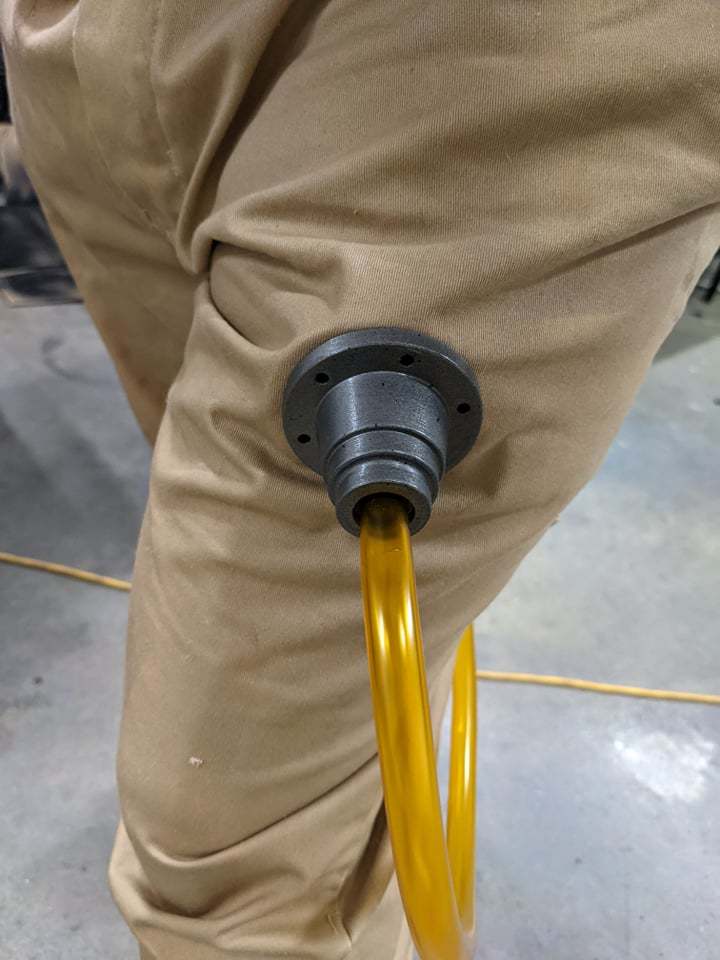

Nếu bạn muốn dùng nam châm mà vẫn làm cho nó trông như được may vào, thì cứ quấn chỉ quanh mấy cái lỗ cho giống như bạn làm công phu lắm, rồi giấu nam châm trong túi để nó hút xuyên qua quần. Tuyệt vời! Hoặc bạn có thể bỏ luôn nam châm và may hẳn chi tiết này lên, rồi khi giặt thì lộn bộ đồ từ trong ra (thật ra cũng nên làm vậy để bảo vệ patch và phần weathering).

Nói thiệt (TBH) mình rất tự hào về món này, nhưng máy tính bị crash ngay sau khi export STL, mà Fusion lại không autosave vì lý do nào đó nên mình không chỉnh sửa được gì ngoài việc scale trong slicer. Thôi kệ, để nguyên vậy cũng ngon rồi. Bạn có thể scale trục Z lên 101% hoặc 102% vì nam châm của mình bị thụt xuống một tí xíu. Mình không khuyên scale X hoặc Y vì phần đó đang khá khít.

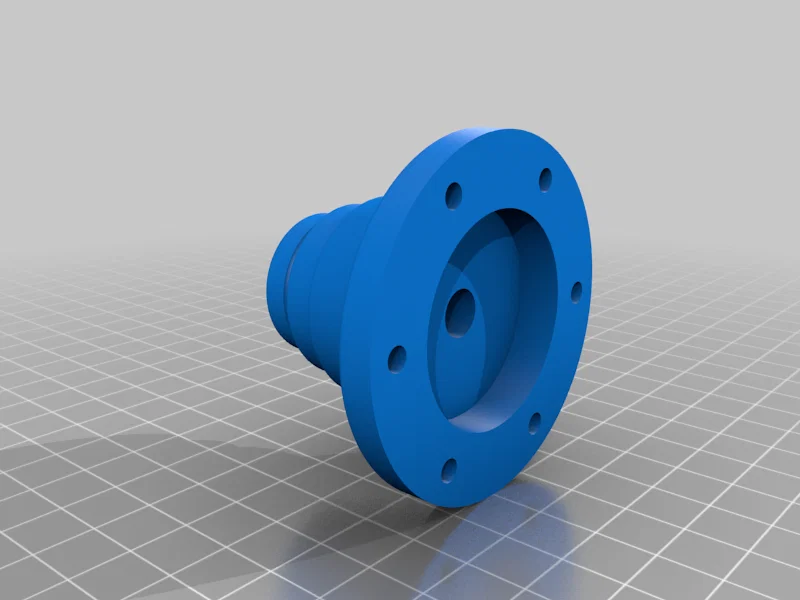

Cái file mà mình dùng để tham khảo vài kích thước cũng chính là cái mình dùng cho phần plug và clip gắn vào ống, nên xin gửi lời cảm ơn tới tác giả đó. Mình có thể kêu bạn qua file của họ tải mấy phần đó, nhưng mình đã gộp luôn vào bản upload của mình rồi, vì mình là một Vị Thần Hào Phóng, nên mình để link ở đây nếu bạn muốn xem nó hoạt động sao. Không cần nam châm ở phần base nữa; giờ cái “pocket” sẽ chụp lên đầu con ốc dùng để siết nam châm vào base của connector mình.

https://www.thingiverse.com/thing:2188222

UPDATE 11-20-21:

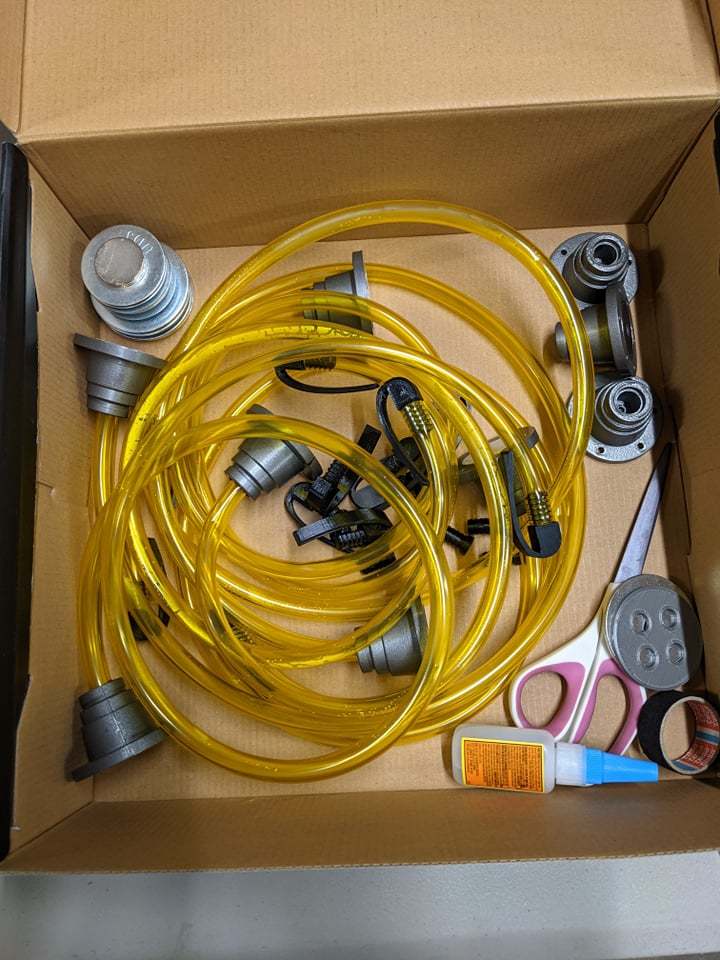

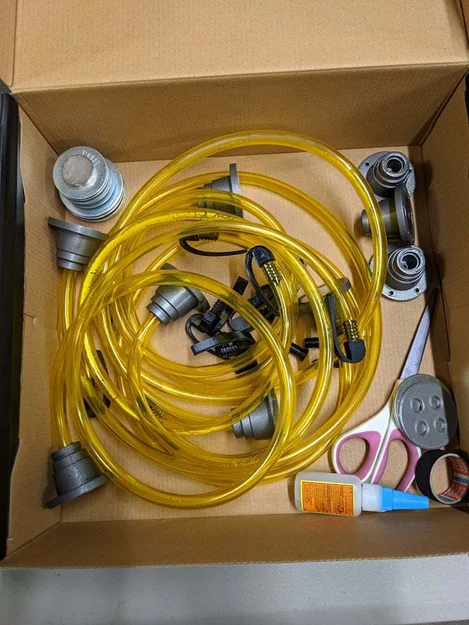

Tối qua mình ráp bộ leg hoses để đi coi phim với bạn bè, nên mình có chỉnh vài điểm nhỏ.

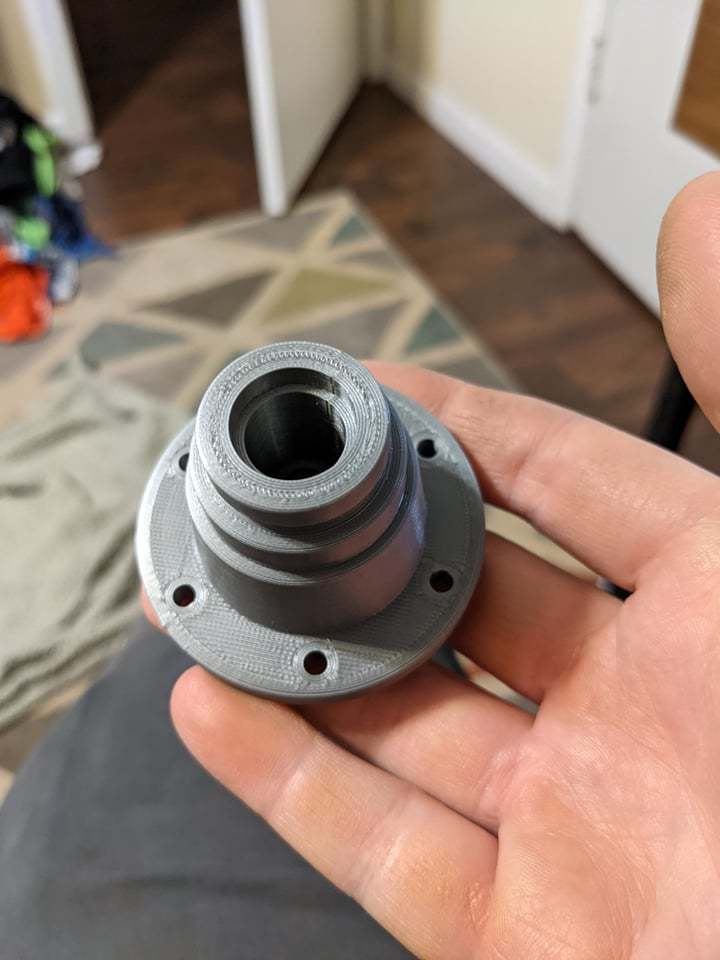

Thứ nhất, mình quên nói là cái rãnh ngay dưới đỉnh connector là để luồn dây rút (zip tie)! Bản gốc là để siết phần đạo cụ cao su quanh “pee hose” cho nó cố định, nhưng trên bản in của mình thì chủ yếu để cho có, nhìn vẫn khá đẹp theo ý mình.

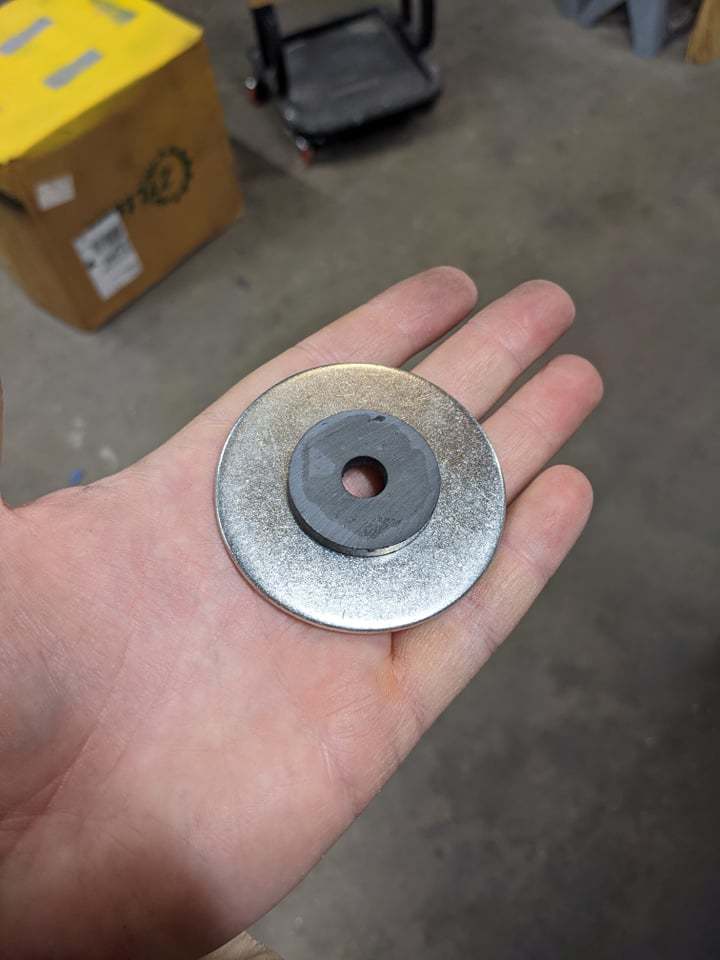

Thứ hai, nam châm Harbor Freight không mạnh lắm nên connector dễ bị bật ra khỏi pocket washer. Mình có dư nam châm nên dùng tua vít nạy một cái ra khỏi ngàm kim loại rồi dán keo (super glue) vào mặt sau của washer. Cách này làm lực hút tăng đáng kể trước khi bị bật ra.

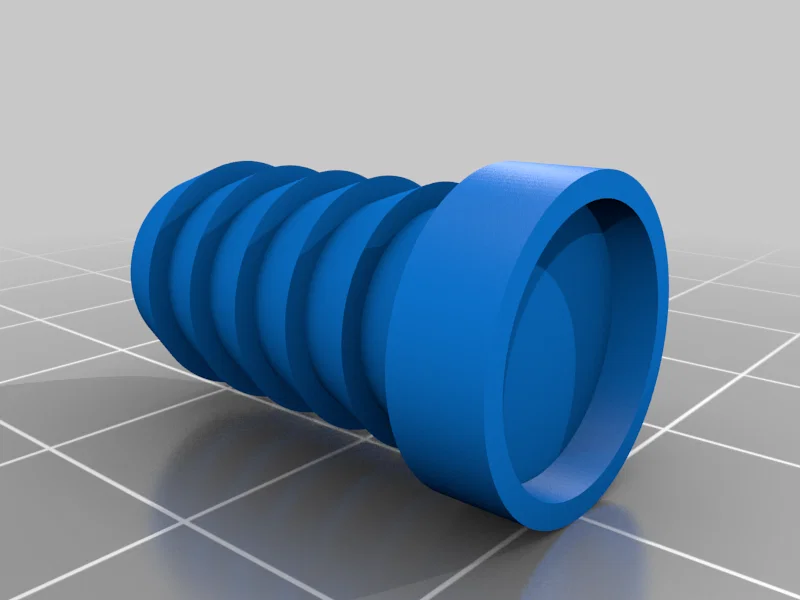

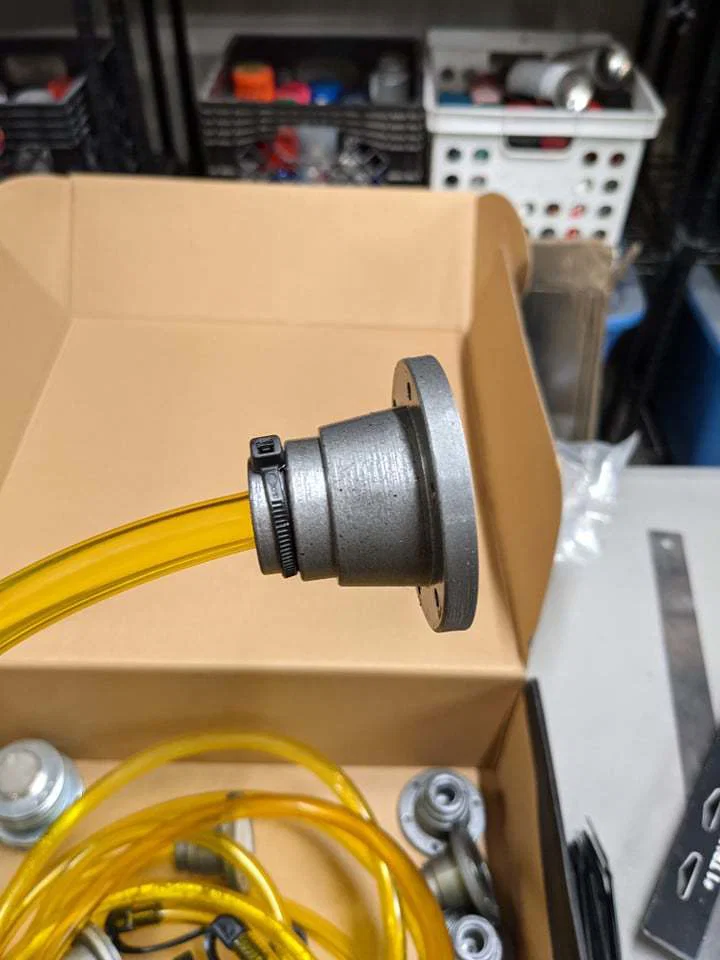

Thứ ba, cái plug ở đầu ống chui vào connector cũng hơi lỏng; bạn có thể scale lớn lên rồi in lại, hoặc quấn một miếng băng keo nhỏ quanh ống vinyl để nó khít hơn khi nhét vào lỗ.

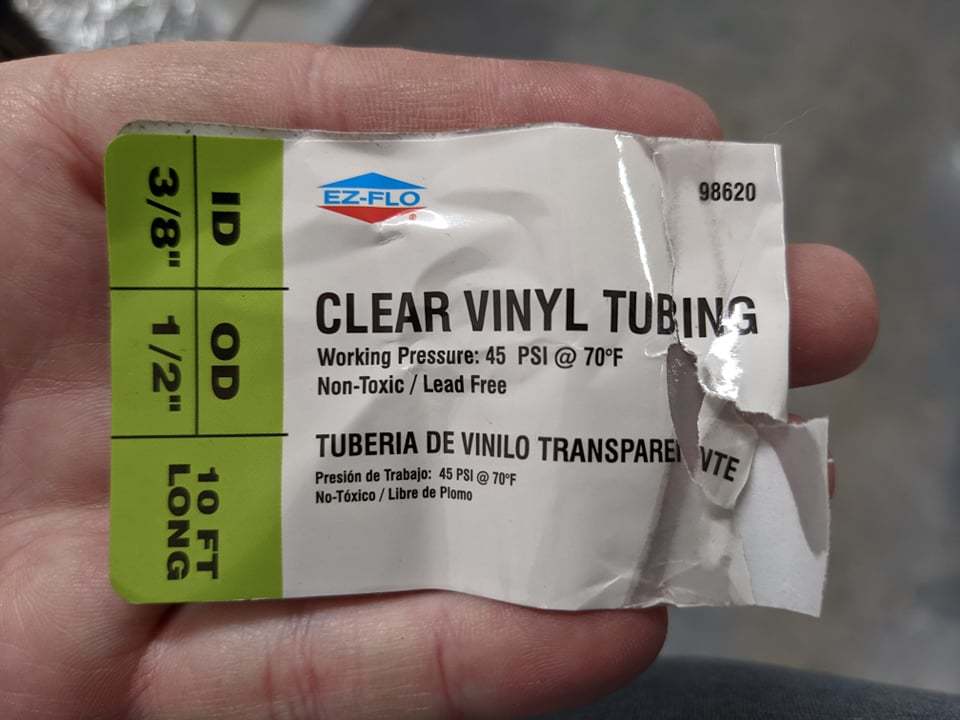

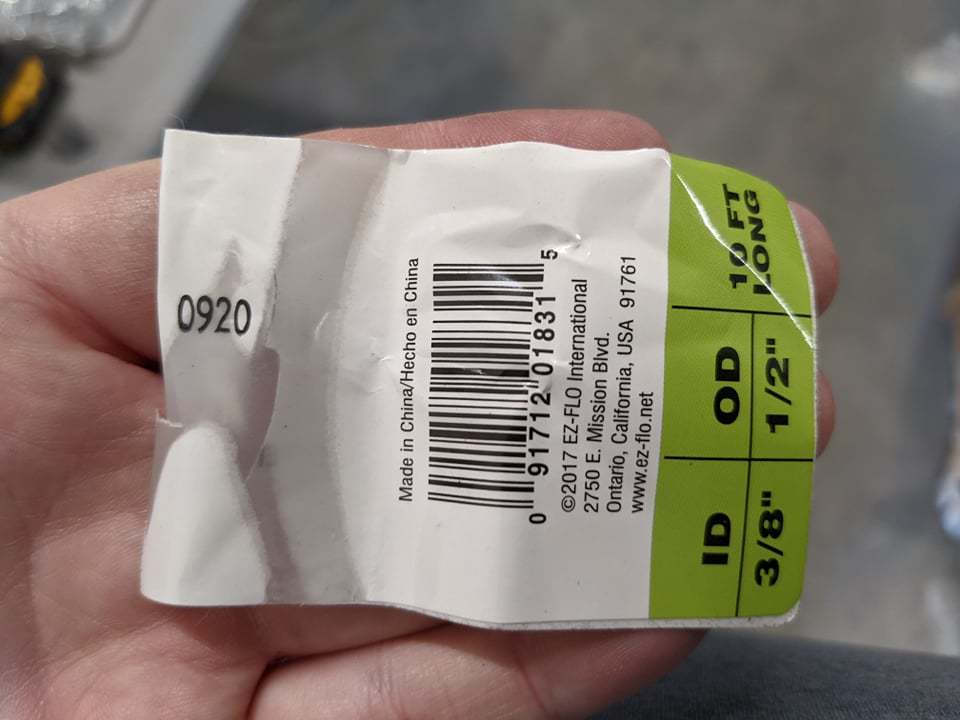

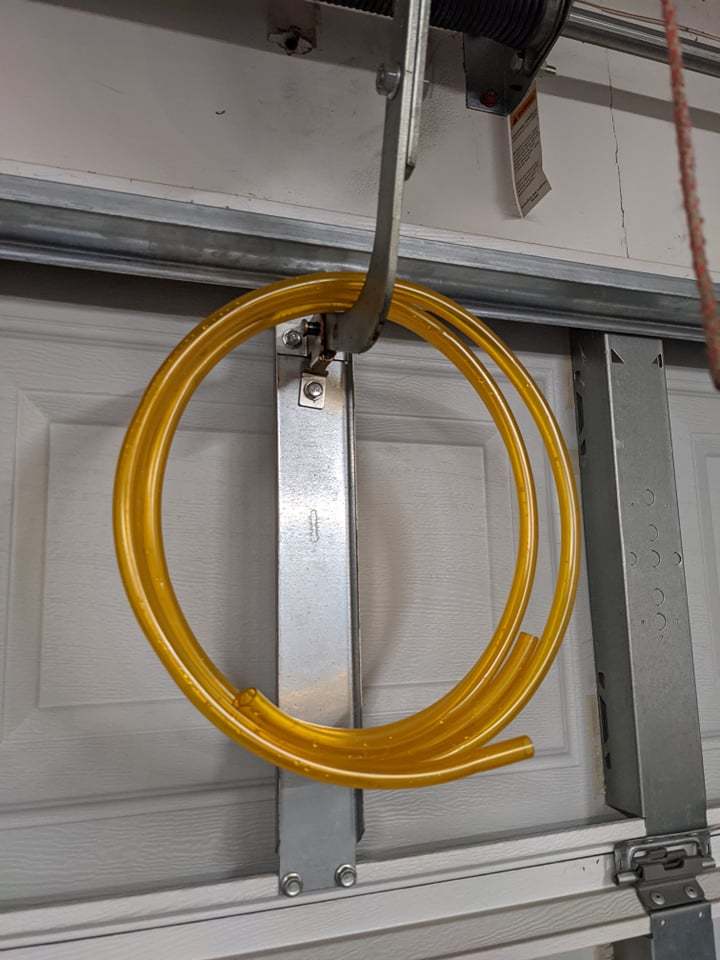

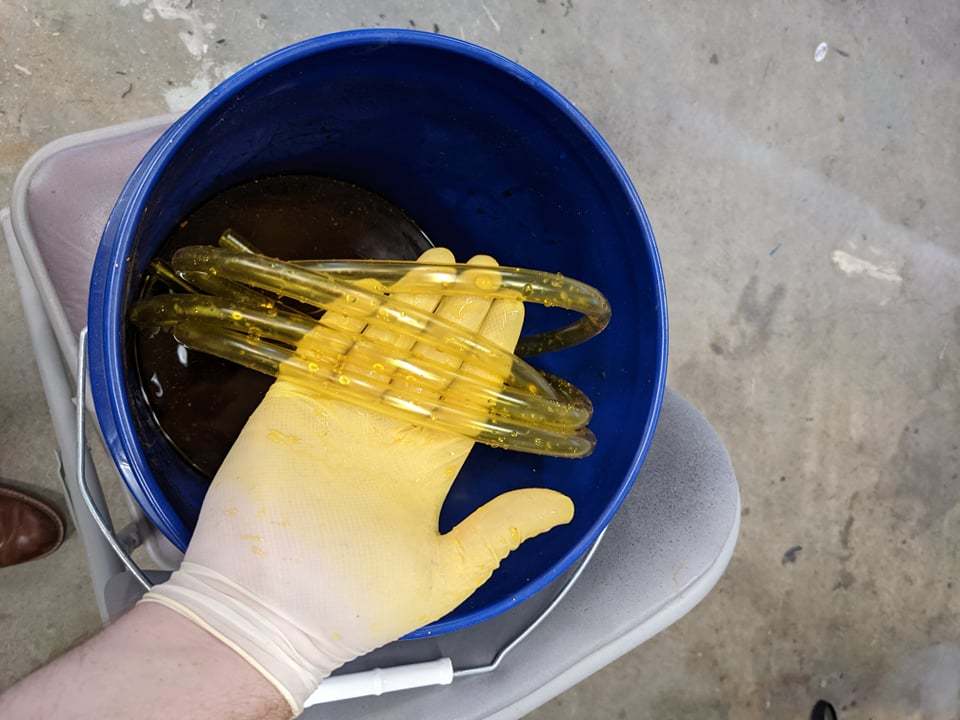

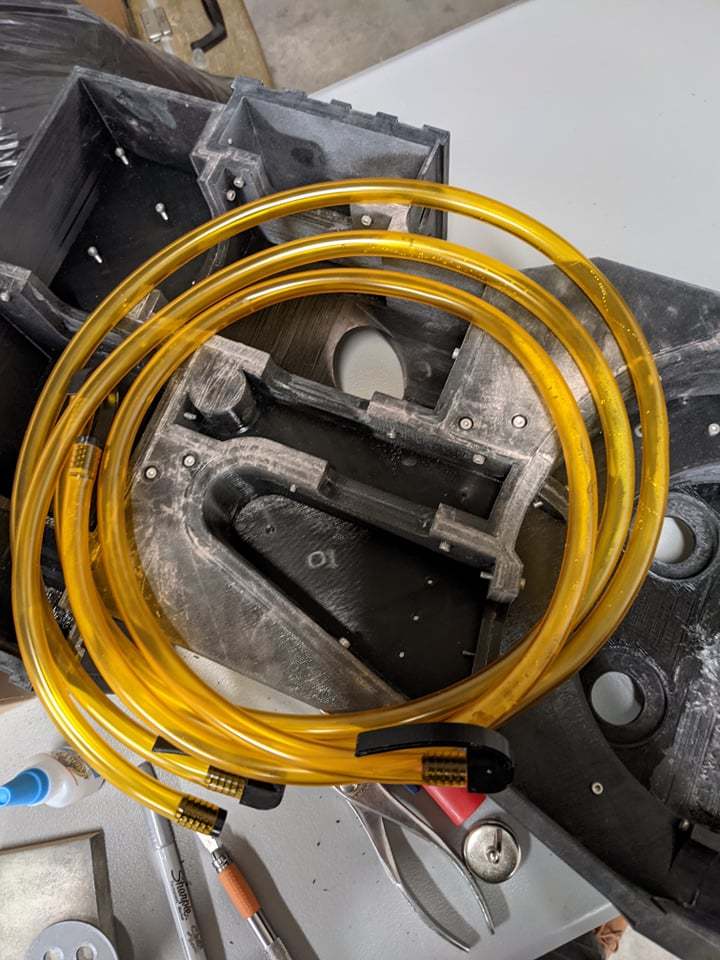

Thứ tư, mình quên nói phần tubing mình làm thế nào. Mình dùng ống clear vinyl ở Lowes (khoảng $5 cho 10 feet, $10 cho 20 feet) loại 3/8" ID và 1/2" OD. Sau đó mình nhuộm trong xô vài tiếng bằng cách hòa tan 3–4 viên “urinary relief pills” trong nước nóng; nhớ đeo găng tay, không là bạn sẽ vàng tay mấy ngày liền. Phơi khô ống rồi ấn phần belt clip in 3D và connector plug vào hai đầu.

Lowes Item #879263, Model #98620 https://www.lowes.com/pd/EZ-FLO-3-8-in-Inner-Diameter-x-10-ft-PVC-Clear-Vinyl-Tubing/1000365031

UPDATE 11-19-2024:

Mình đã thiết kế một belt clip mới. Mình nhận khá nhiều góp ý từ nhóm busters ở địa phương là cái clip mình kèm theo ban đầu hơi dễ gãy. Mình vẽ lại clip mới từ đầu, bo bán kính (radius) dày dặn để giảm nguy cơ nứt gãy. Mình khuyên in với 4 perimeters và dùng vật liệu khác PLA.

Ngoài ra mình cũng nhận phản hồi là nam châm Harbor Freight hơi yếu, còn nam châm rare earth 2" trên Amazon thì hiệu quả hơn rõ rệt.

Và thêm nữa — sau vài năm, mấy “pee hoses” đã ngả vàng đậm thành gần như nâu. Viên “urinary tract tablets” lúc đầu lên màu đẹp, nhưng chắc lô sau mình sẽ đổi sang Rit for synthetics màu vàng và thử hướng đó xem sao.
