Drivebay hotswap 2.5" SATA với lò xo gài Print-in-Place

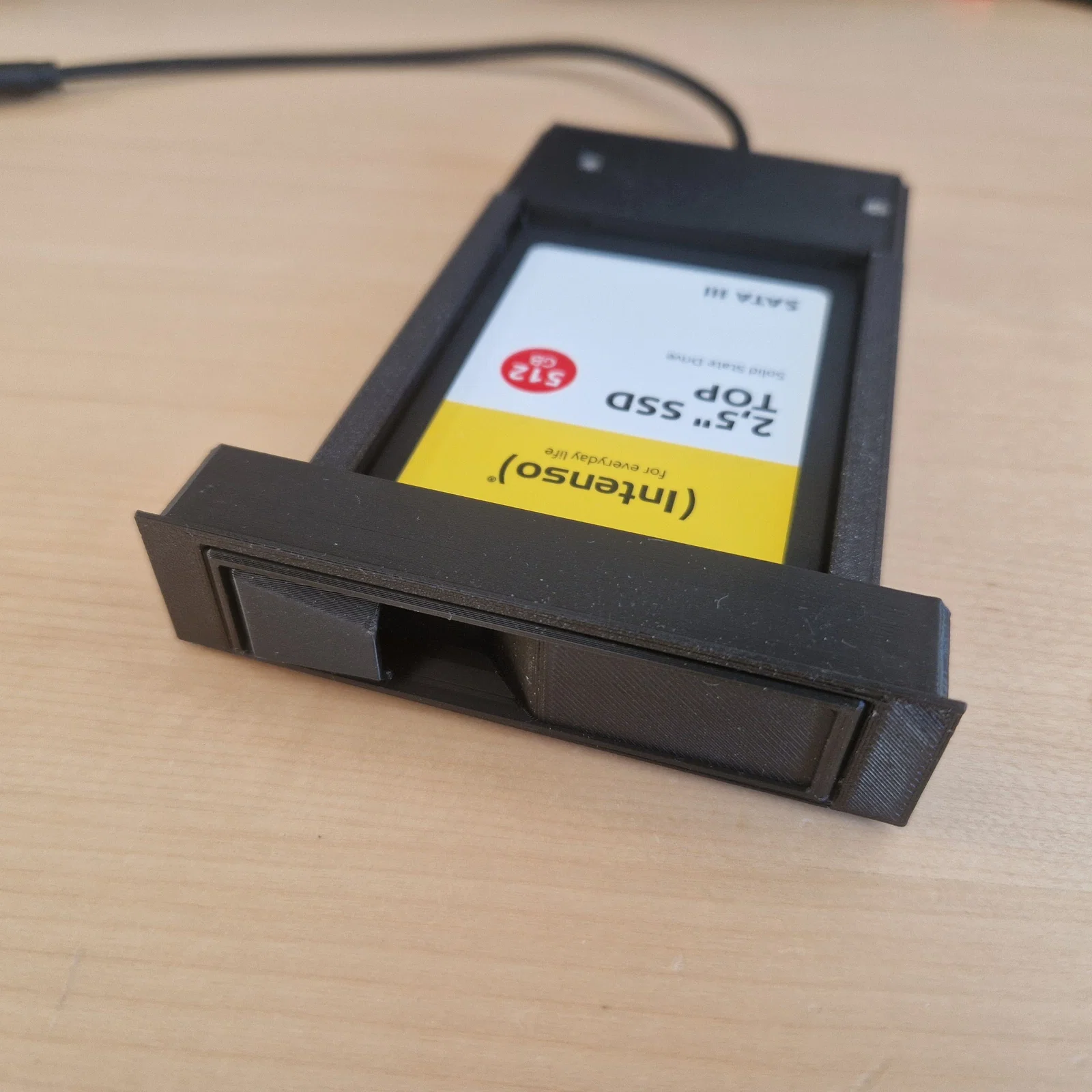

Drivebay hotswap hoạt động đầy đủ cho 2.5" SATA HDD/SSD.
Tương thích với usb sata adapter. Chốt khóa là print-in-place.

Mình làm cái này cho một dự án rpi rack-mount lớn hơn, nên kích thước bên ngoài không vừa bất kỳ bay tiêu chuẩn 3.5" hay 5.25" nào.

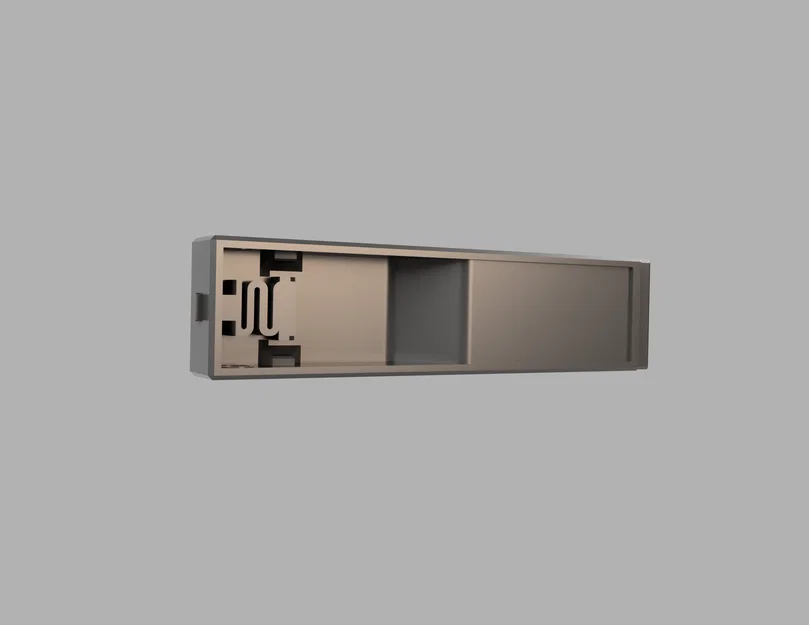

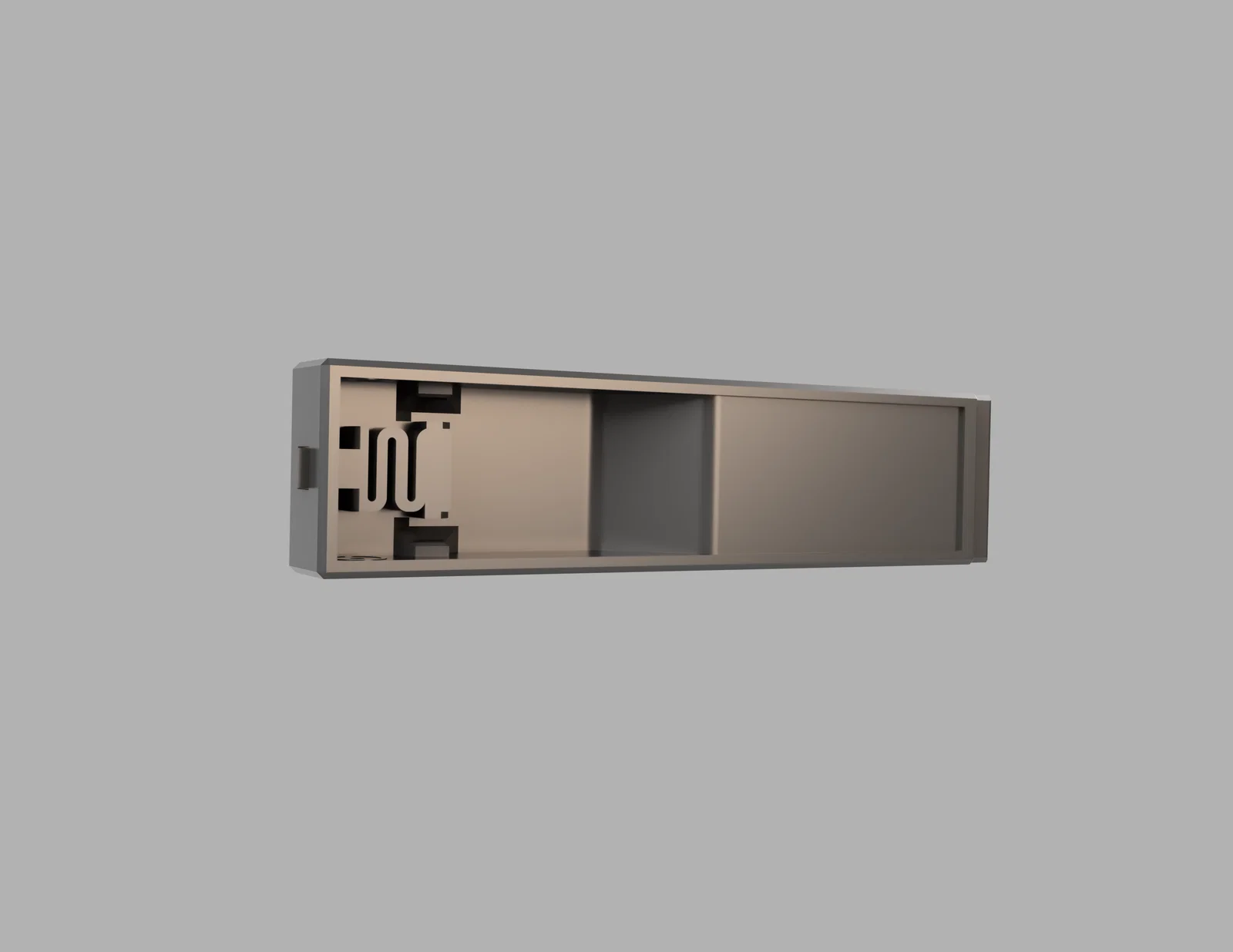

Chốt khóa dạng lò xo được in liền (printed in place); chỉ cần ấn nhẹ là nó bung ra và hoạt động như một cái spring.

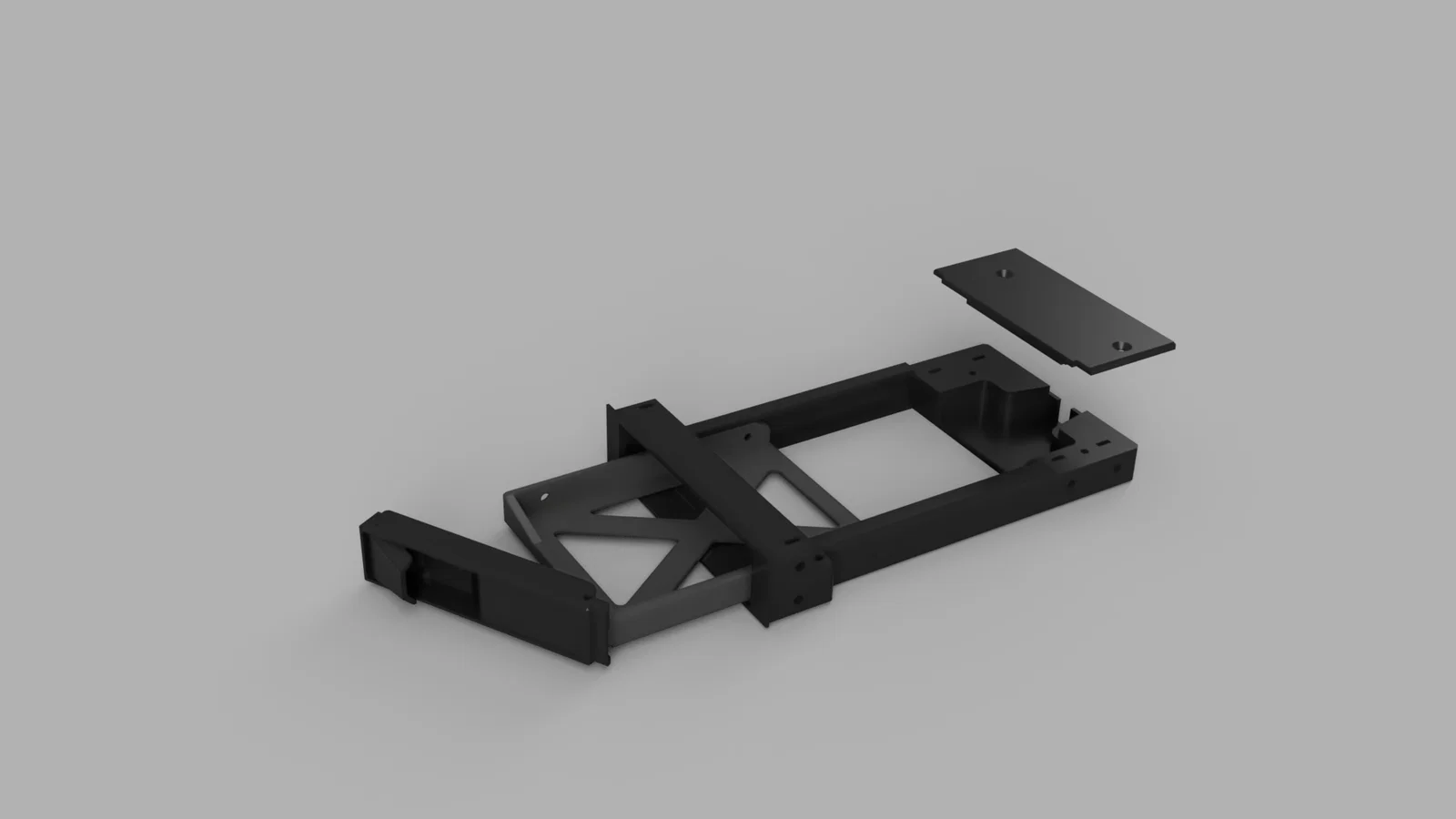

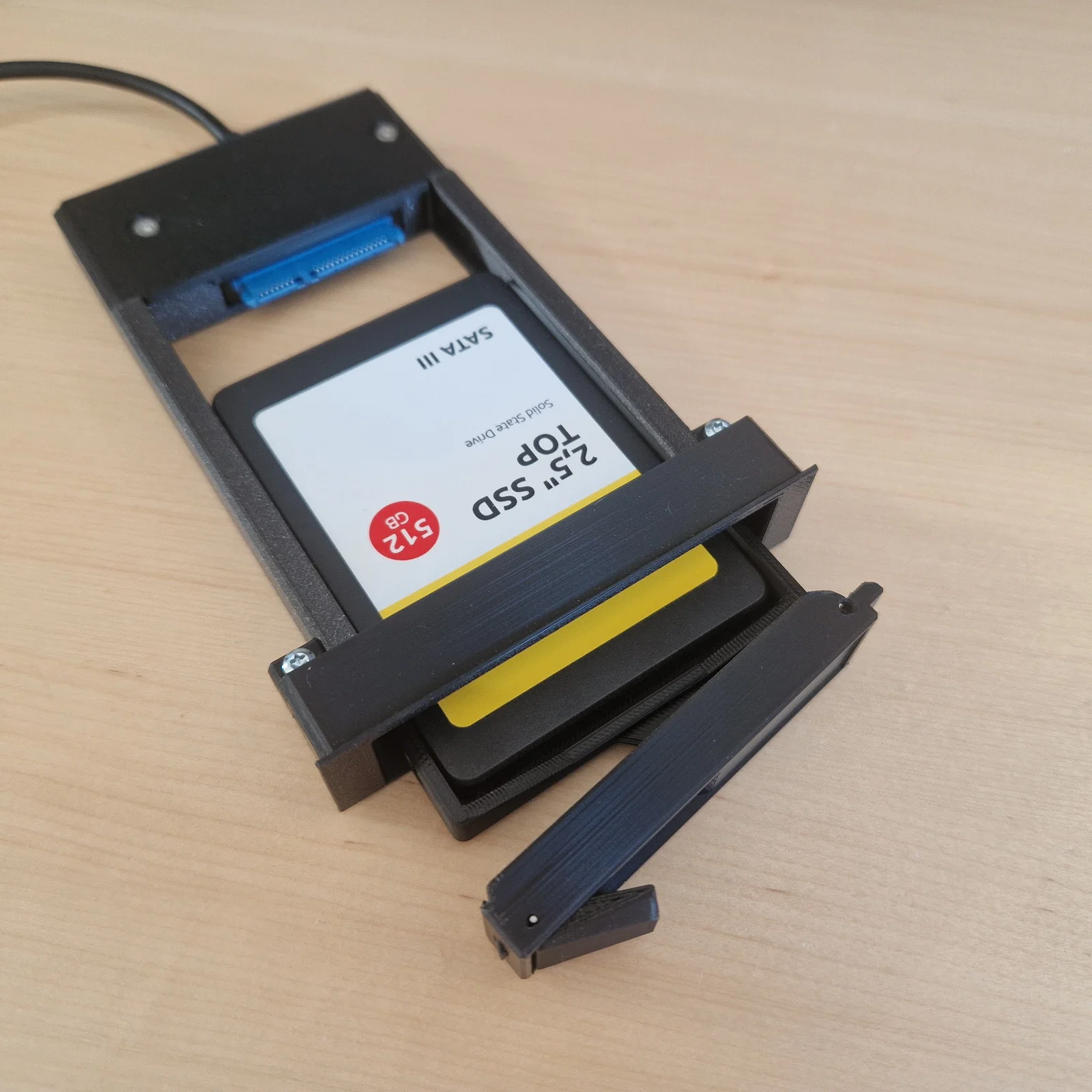

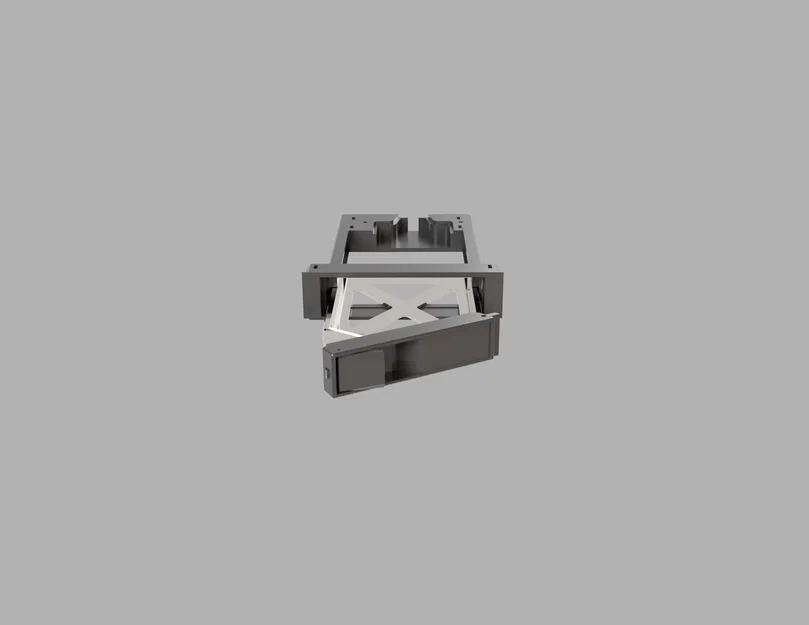

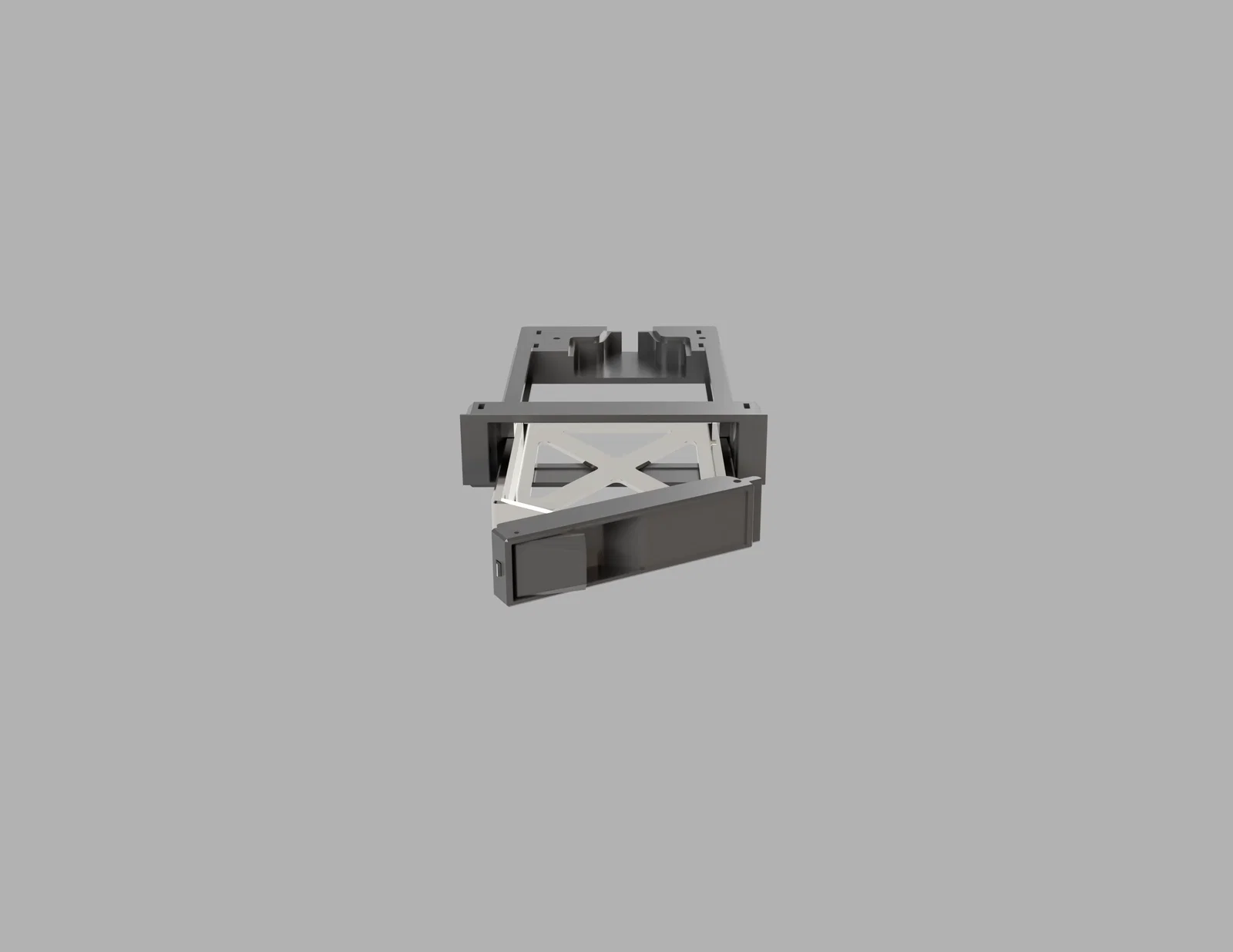

Tay gạt latch vừa kích hoạt lò xo, vừa dùng để kéo cụm slider bay ra khỏi khe hotswap.

Có kèm file STEP. Nếu bạn muốn source F360 thì nhắn mình (nhưng báo trước là một phần mình scale từ model 3.5" nên hơi bừa bộn ;) ).

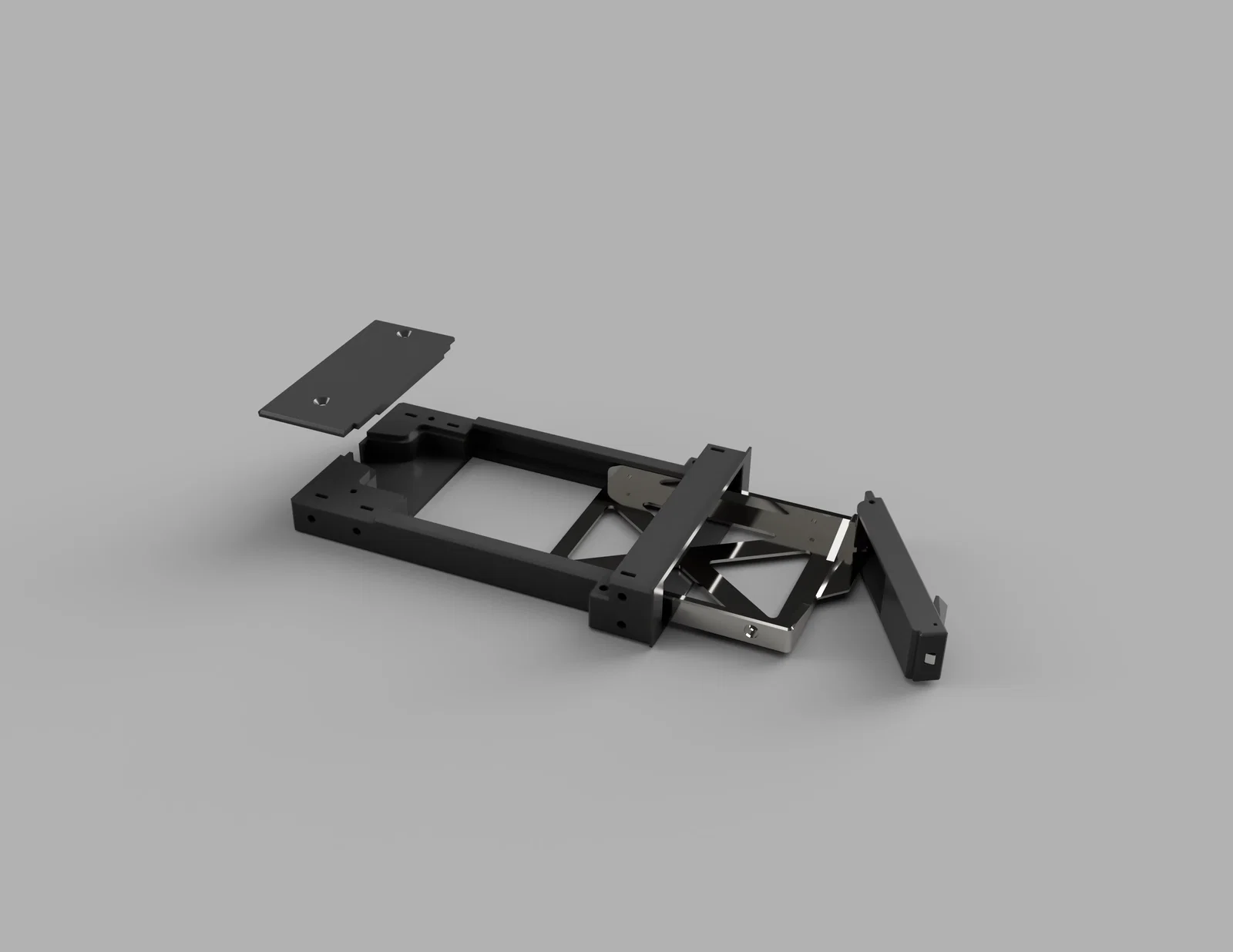

Hardware:

Latch được giữ bằng 2x pin kim loại 1x6mm. Chắc dùng một đoạn dây cũng được.

Cửa khóa (lock-door) được giữ bằng vít M1.6 x 14mm

Những phần còn lại dùng bulông M3 và đai ốc vuông M3.

• M3x16 cho Front panel - bay
• M3x12 CS cho cage cover

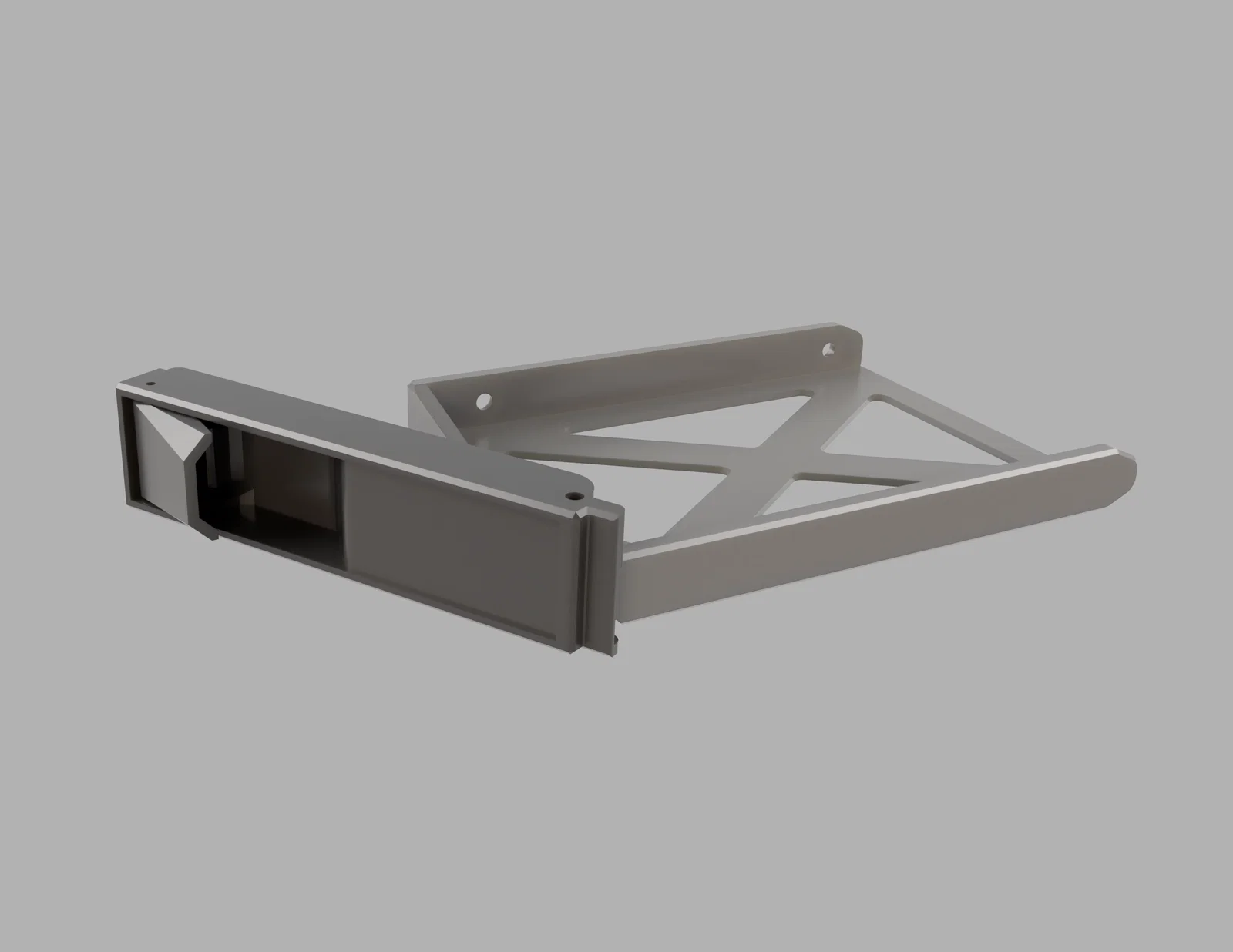

Để gắn ổ đĩa vào slider: một bên có 2 núm nhỏ, bên còn lại có 2 lỗ bắt vít. Nên chỉ cần 2 con vít M3 nhỏ cho phần này.

Đai ốc vuông M3 được nhét vào tất cả các khe nhỏ.

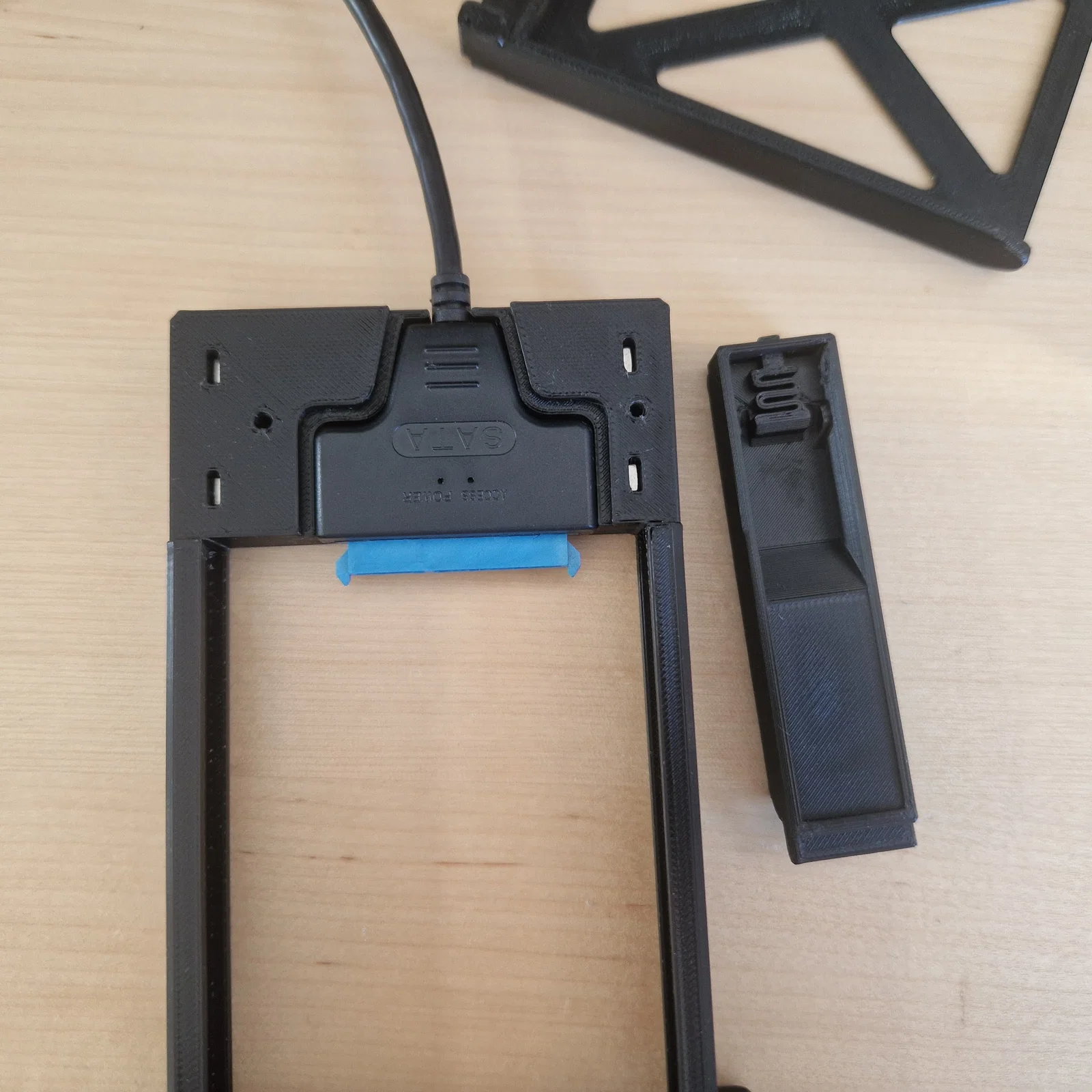

Sata adapter: https://www.aliexpress.com/item/1005005187045005.html

Printing

Mình khuyên in phần bay bên ngoài bằng PLA vì nó cứng hơn PETG một chút.

Phần cửa khóa có spring print-in-place được tune để chạy tốt với PLA.

Những phần còn lại thì dùng filament nào bạn thích cũng được.

Supports

Latch nên in nằm cạnh và thêm chút support.

Slider cần 1mm support ở một đầu.

Front panel có thể in úp mặt xuống với support, hoặc ngửa mặt lên và đặt support ở mặt sau. Mình thích cách sau hơn vì không có support dính vào cơ cấu khóa/gài.
