Thay canopy BetaFPV Air65: góc camera thấp (bản thay thế)

Tác giả neotil

Lượt tải
1.248
Lượt thích
78
Lượt coi
5.982

File 6 521,5 KB

  • Air65_Canopy_Standard_1776450466.3mf3MF · 59,5 KB
  • Air65_Canopy_Long_1776450467.3mf3MF · 62,8 KB
  • improved_screw_mount_-_Air65_Canopy_Long_1776450468.3mf3MF · 87,4 KB
  • Air65_Canopy_1776450469.3mf3MF · 91,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#306258
Danh mục
DIY
Ngày đăng

Mô tả

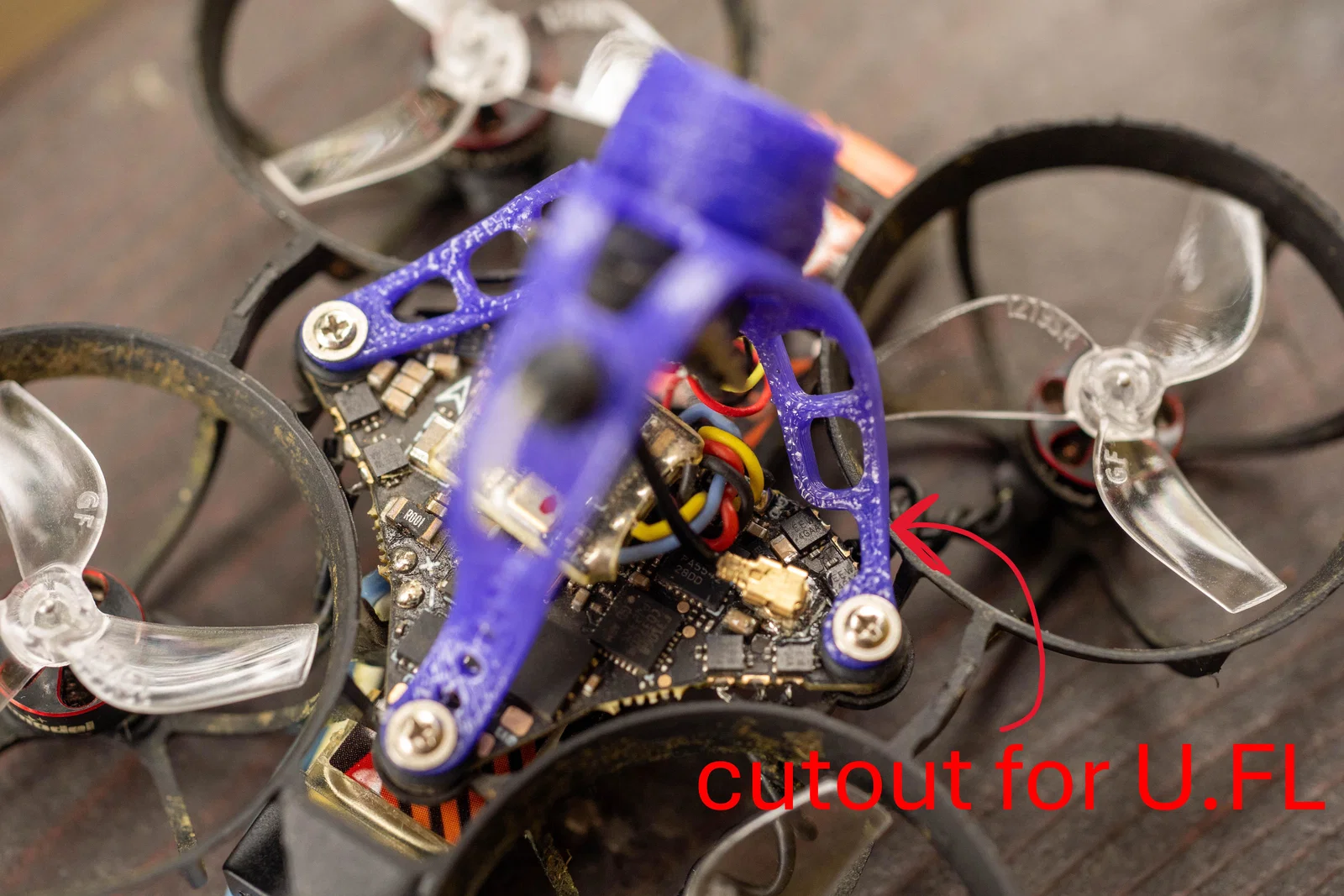

UPDATE 3: QUAN TRỌNG chỉ dùng mấy file mới này với phần khoét cho socket U.FL (xem hình). Thiết kế cũ của BetaFPV hay làm bật rớt U.FL ra khỏi board lắm… Đừng hỏi vì sao mình biết. Nếu bạn cũng bị giống vậy, mình có viết nhanh một hướng dẫn cách hàn lại mà không cần thay AIO. Thay đổi duy nhất khác là mình làm bản dài dài hơn xíu để khoảng cách lỗ bắt vít đồng đều hơn so với mấy lỗ còn lại. Model cũ để mấy lỗ đó sát nhau quá. Mình cũng thêm ảnh mới trong gallery.

--------------------------------------------------------------------------------------------------------------

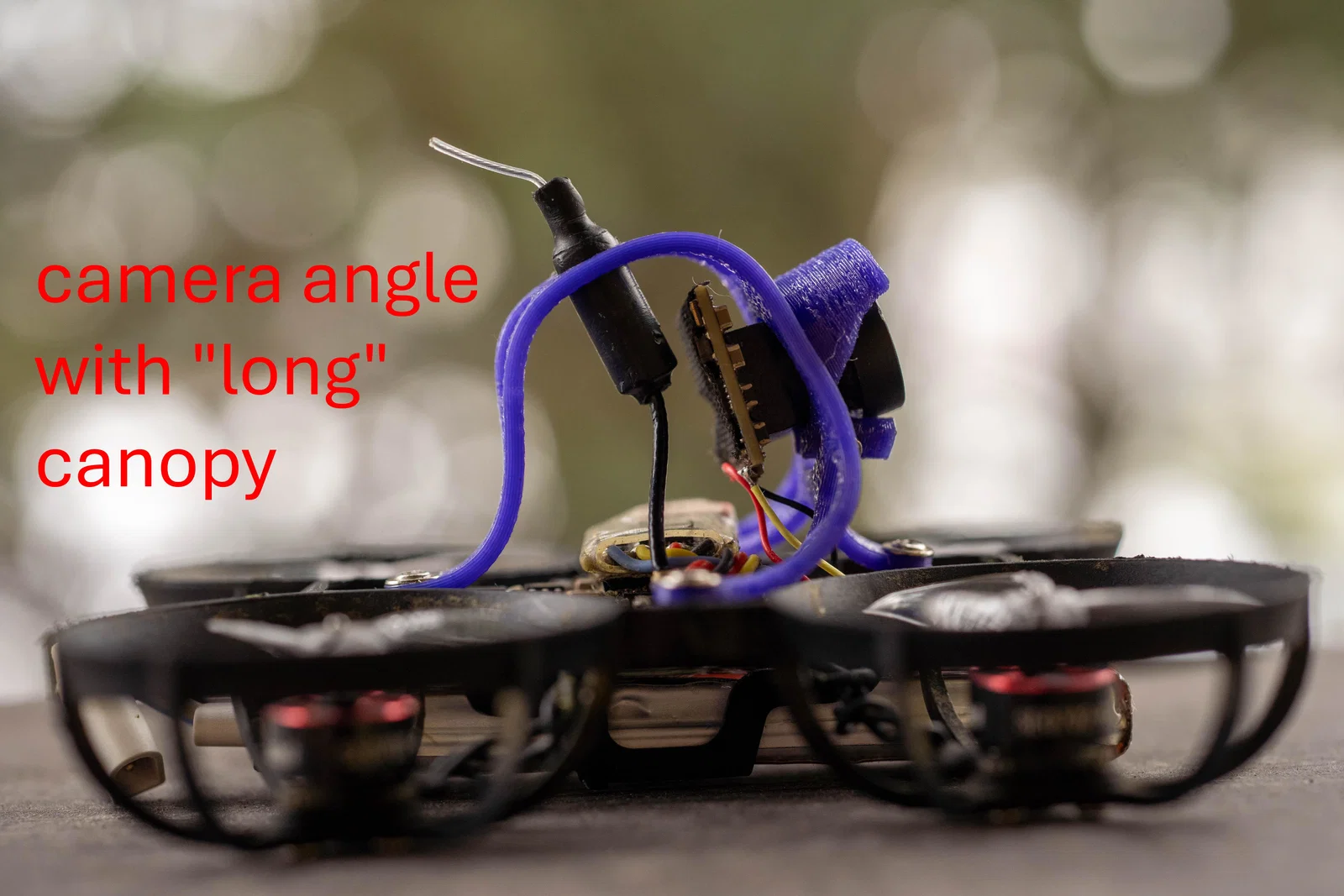

UPDATE 2: Mình đã thêm một file có thêm lỗ bắt phía sau để ra góc thoải hơn. Chiều dài tăng khoảng 7mm. Nếu bạn thấy bay hơi nhanh quá, có thể thử canopy này để làm quen điều khiển, nhưng về lâu dài mình khuyên vẫn nên bám theo kích thước canopy gốc để nhìn (visibility) tốt nhất :)

--------------------------------------------------------------------------------------------------------------

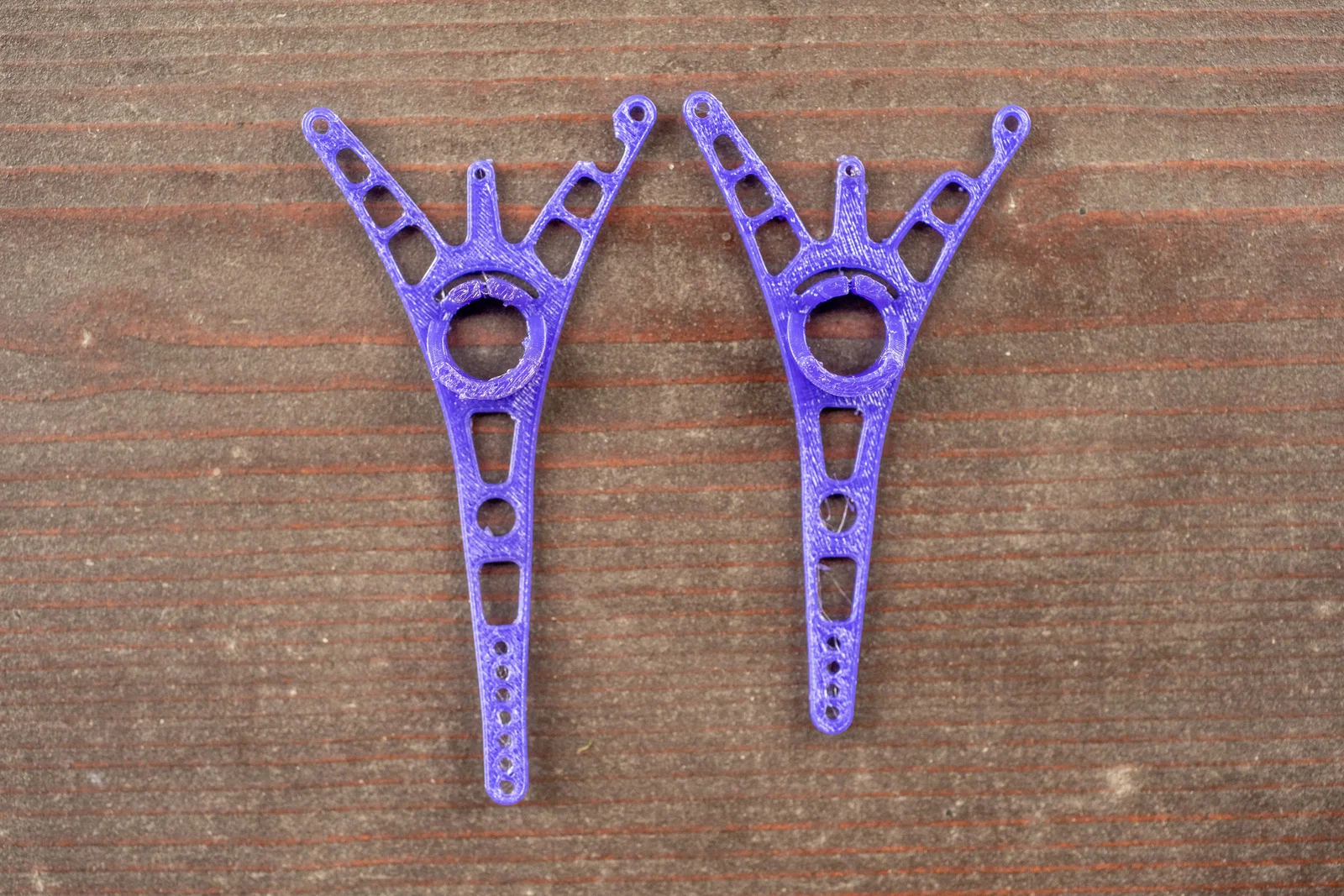

UPDATE: Mình đã thêm một file được khoét/bớt rất nhiều vật liệu. Bạn có thể thử in cả file này và file gốc để test song song. Mình có thể sẽ giảm thêm độ dày tổng thể ở các bản sau. File gốc cho ra canopy nặng khoảng gấp đôi canopy zin (1.3g so với 0.7g).

Canopy bản nhẹ mới này nặng khoảng 1g và mình thấy vẫn đủ cứng cáp.

--------------------------------------------------------------------------------------------------------------

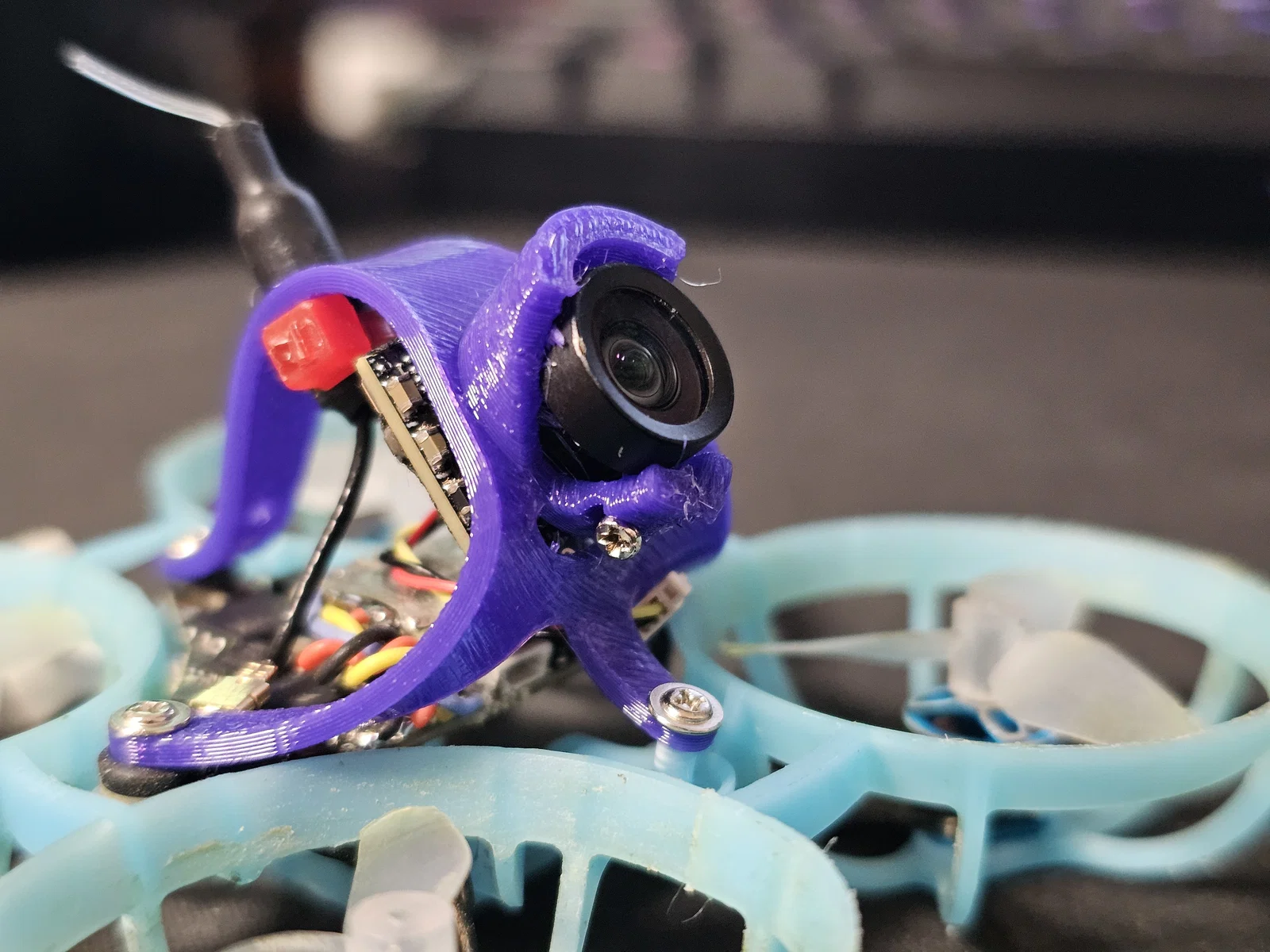

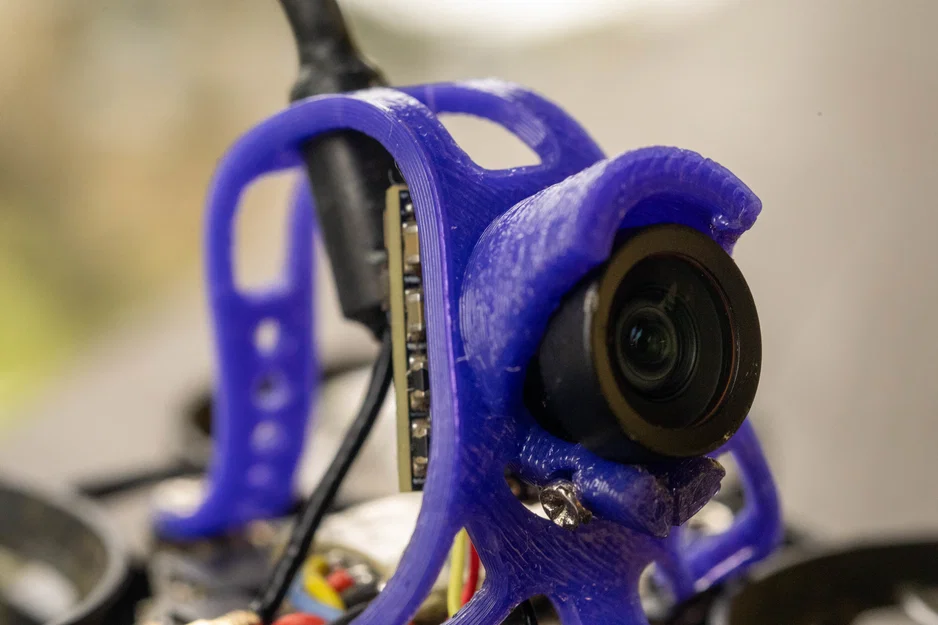

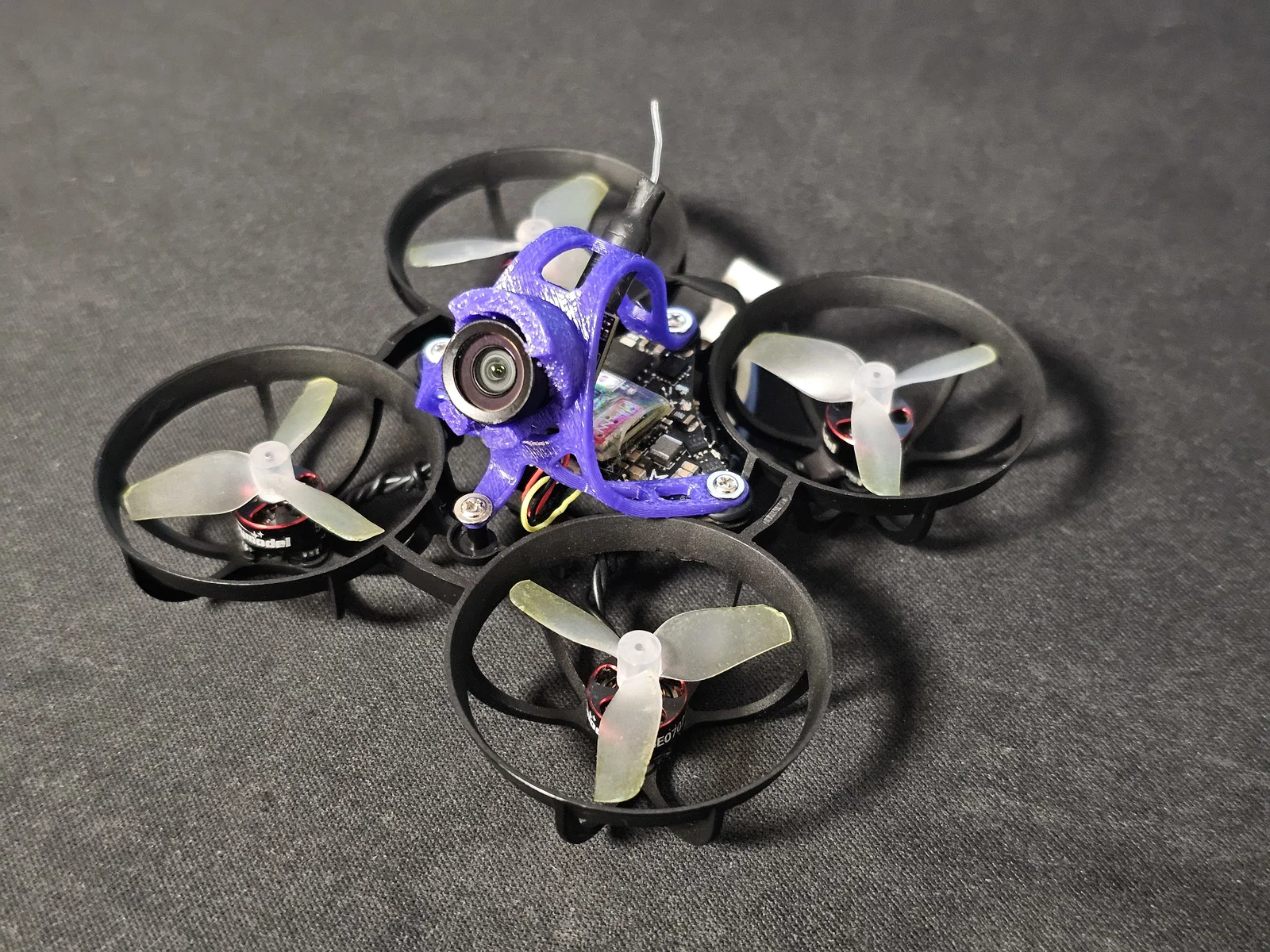

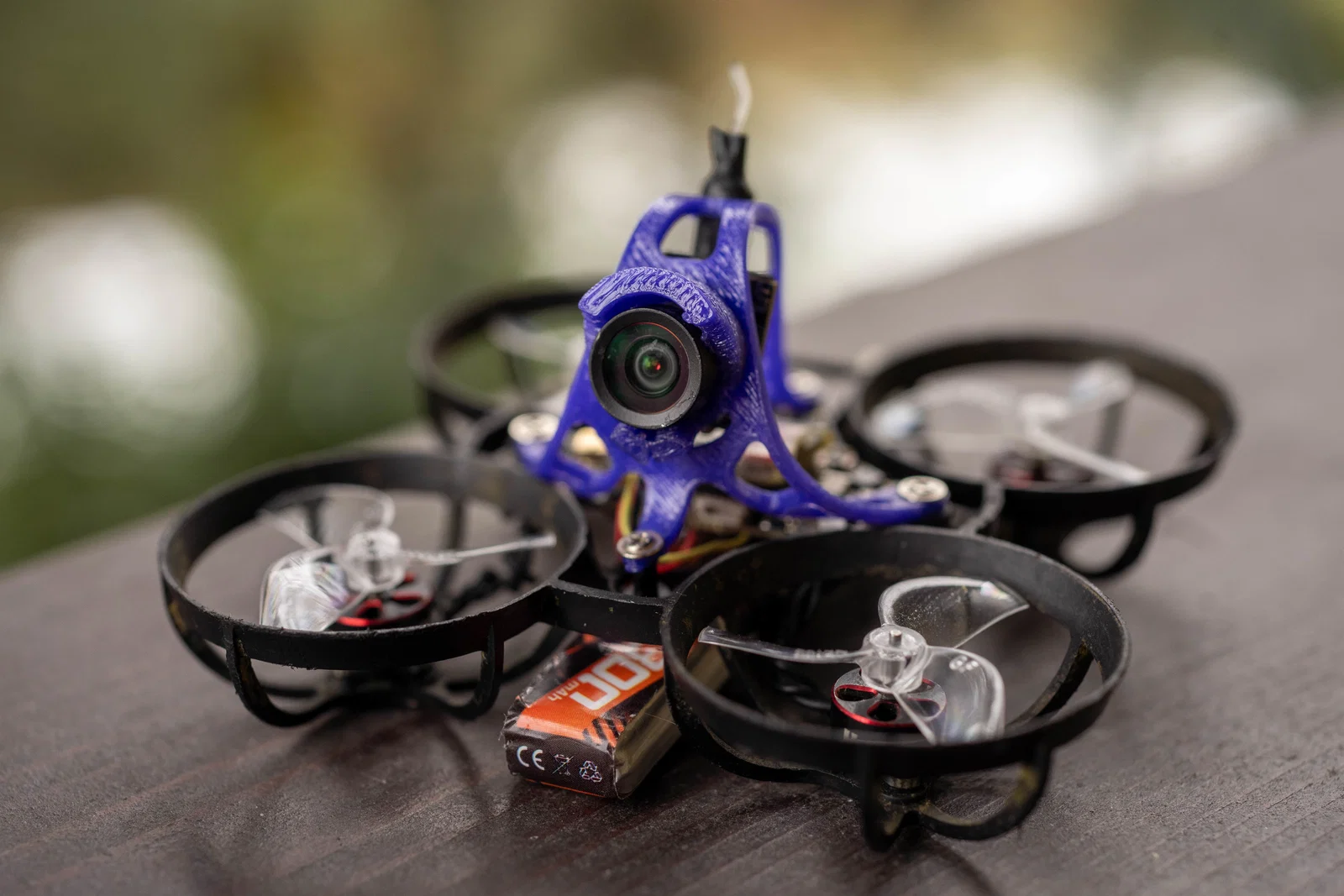

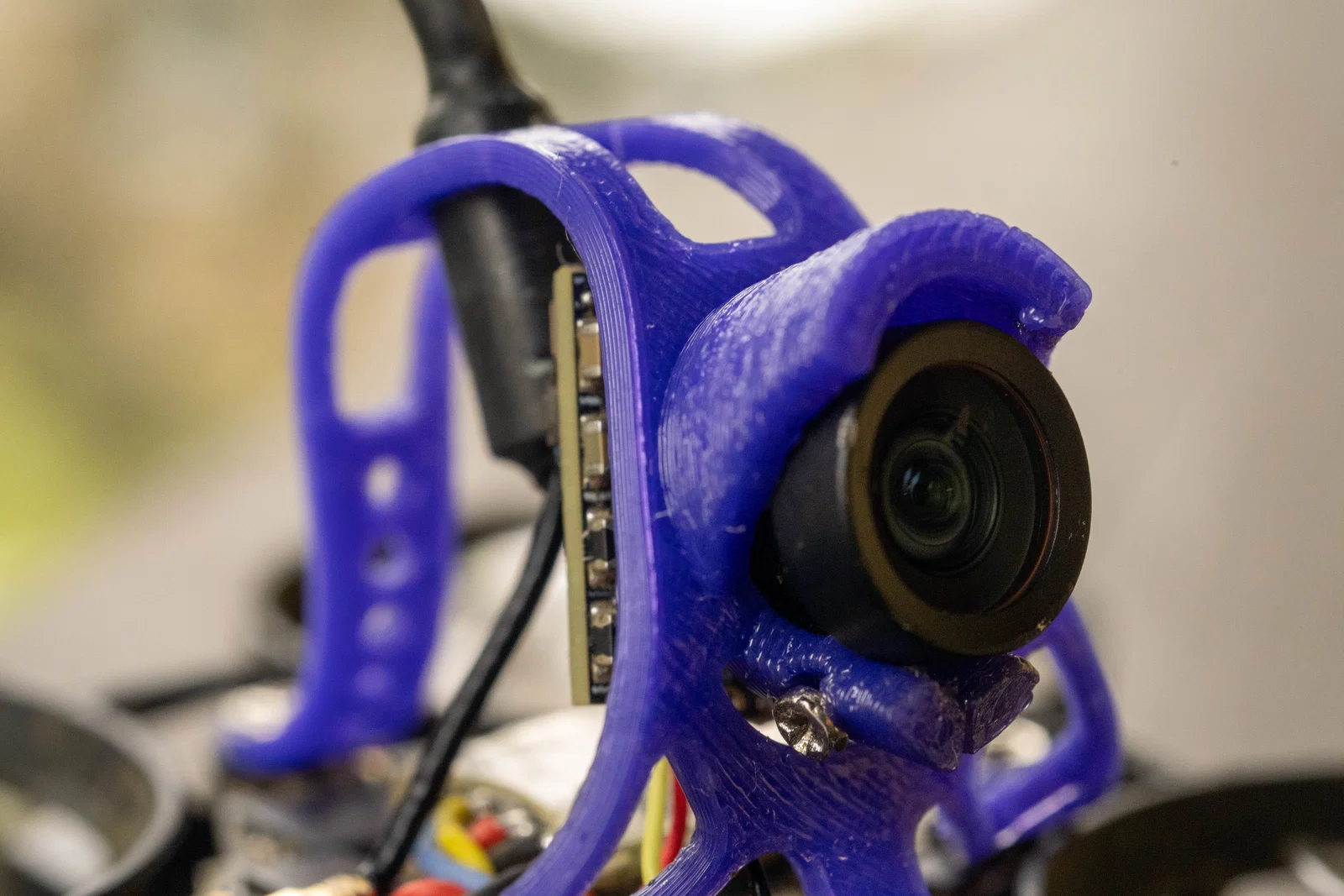

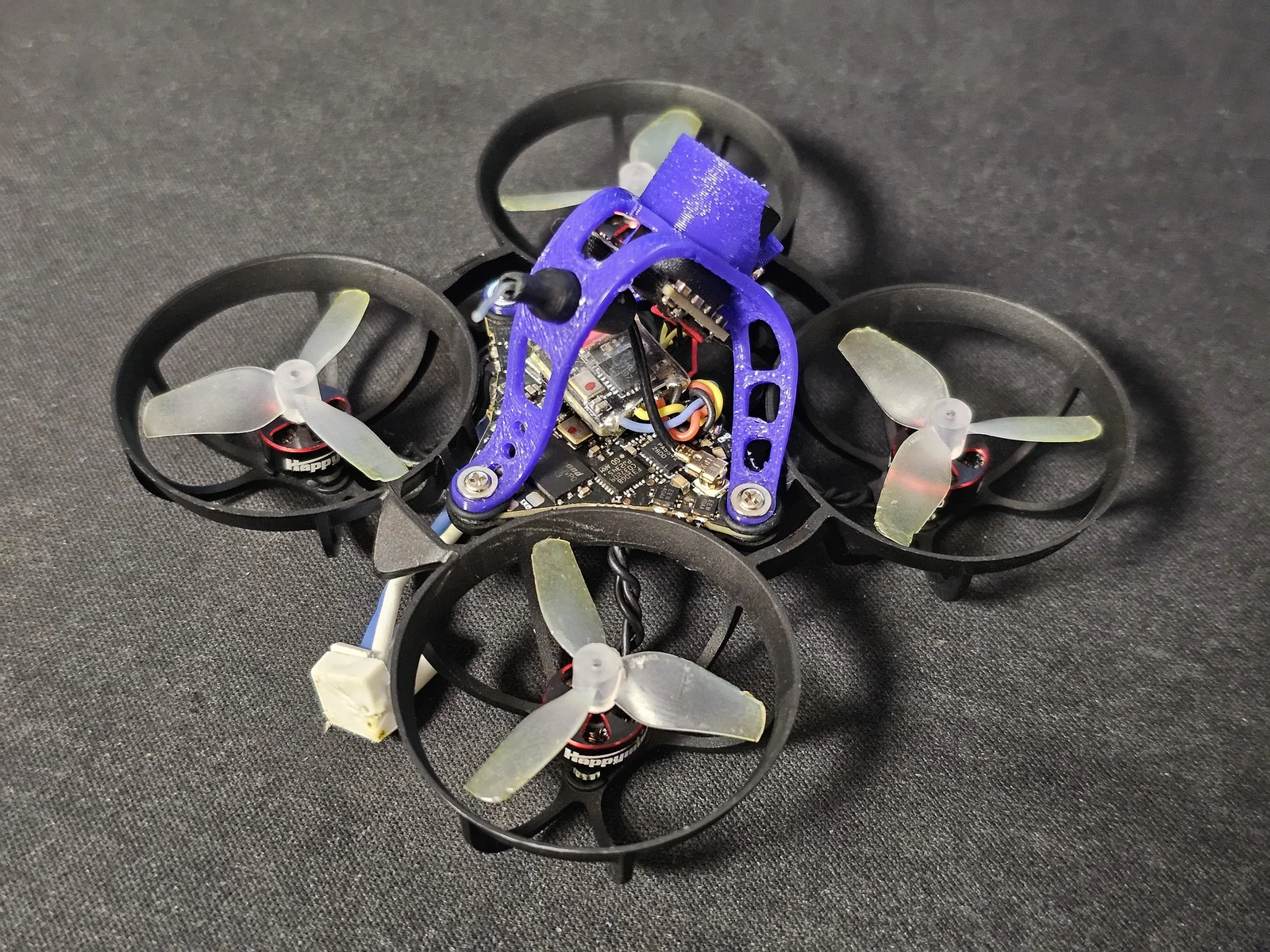

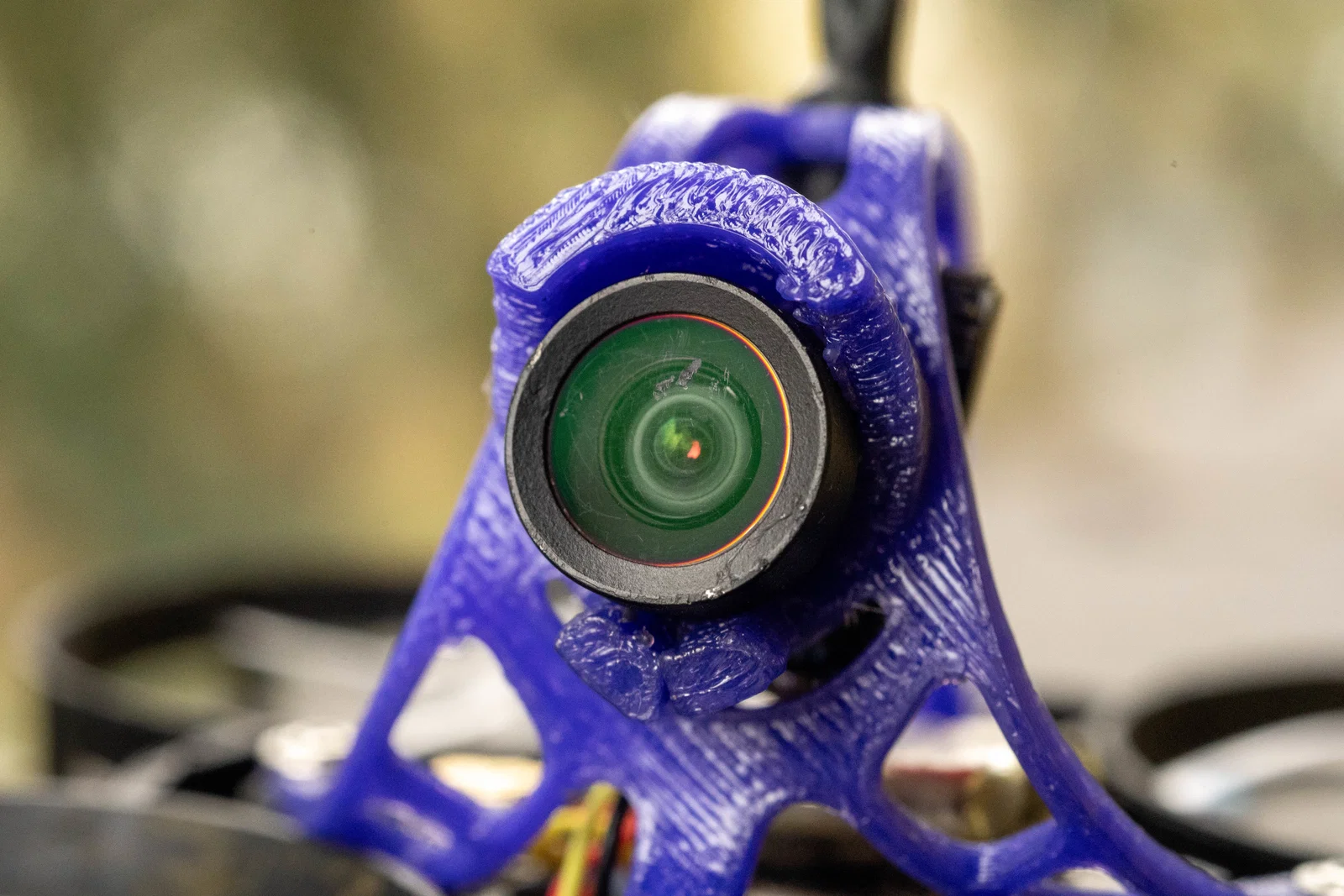

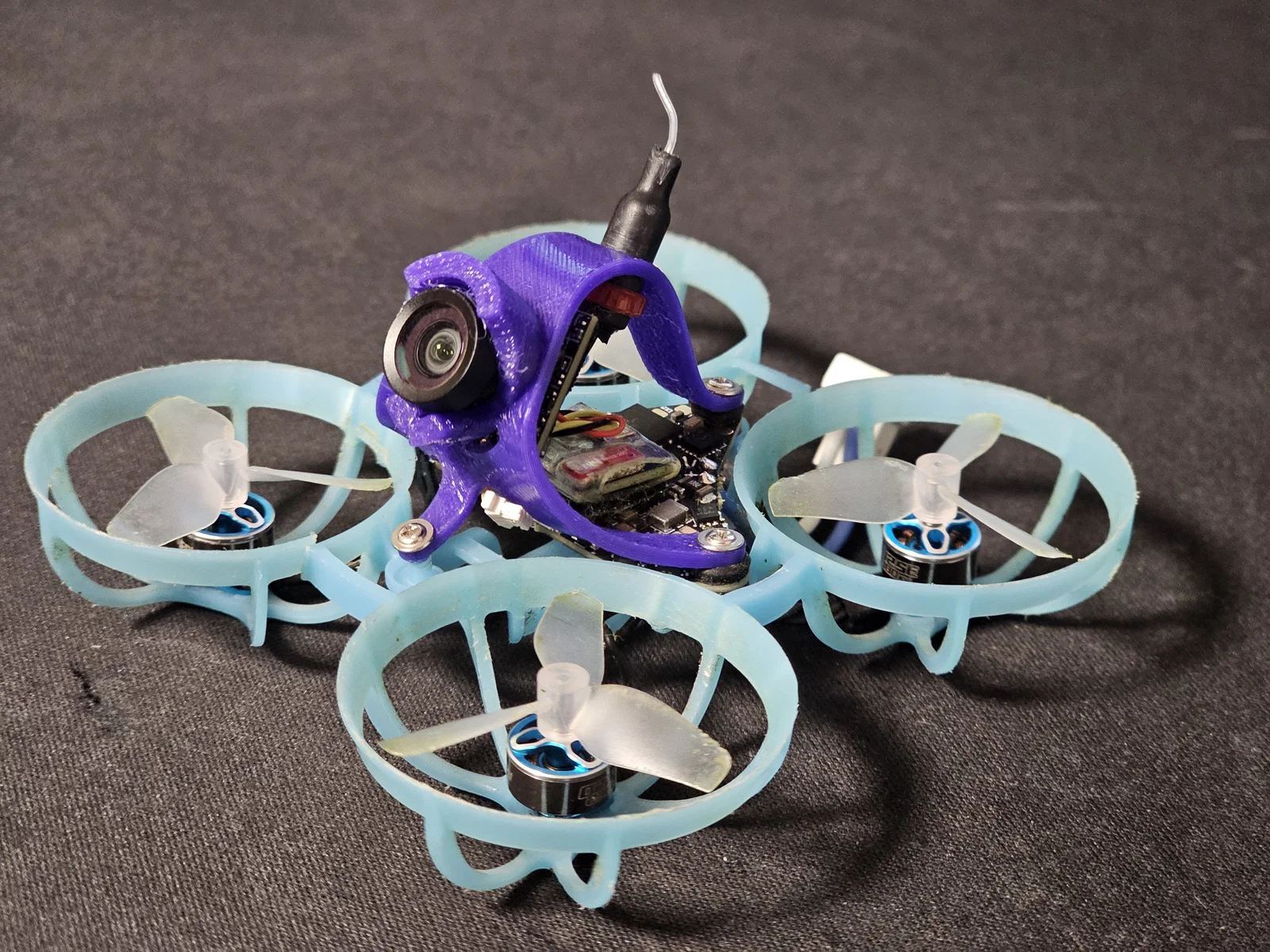

Do canopy zin hay gãy ở khu vực lỗ vít phía sau, mình làm một bản thay thế trực tiếp, hoạt động y như bản gốc. Camera lắp hơi khít nhưng vẫn dùng đúng con ốc zin, giống canopy theo máy.

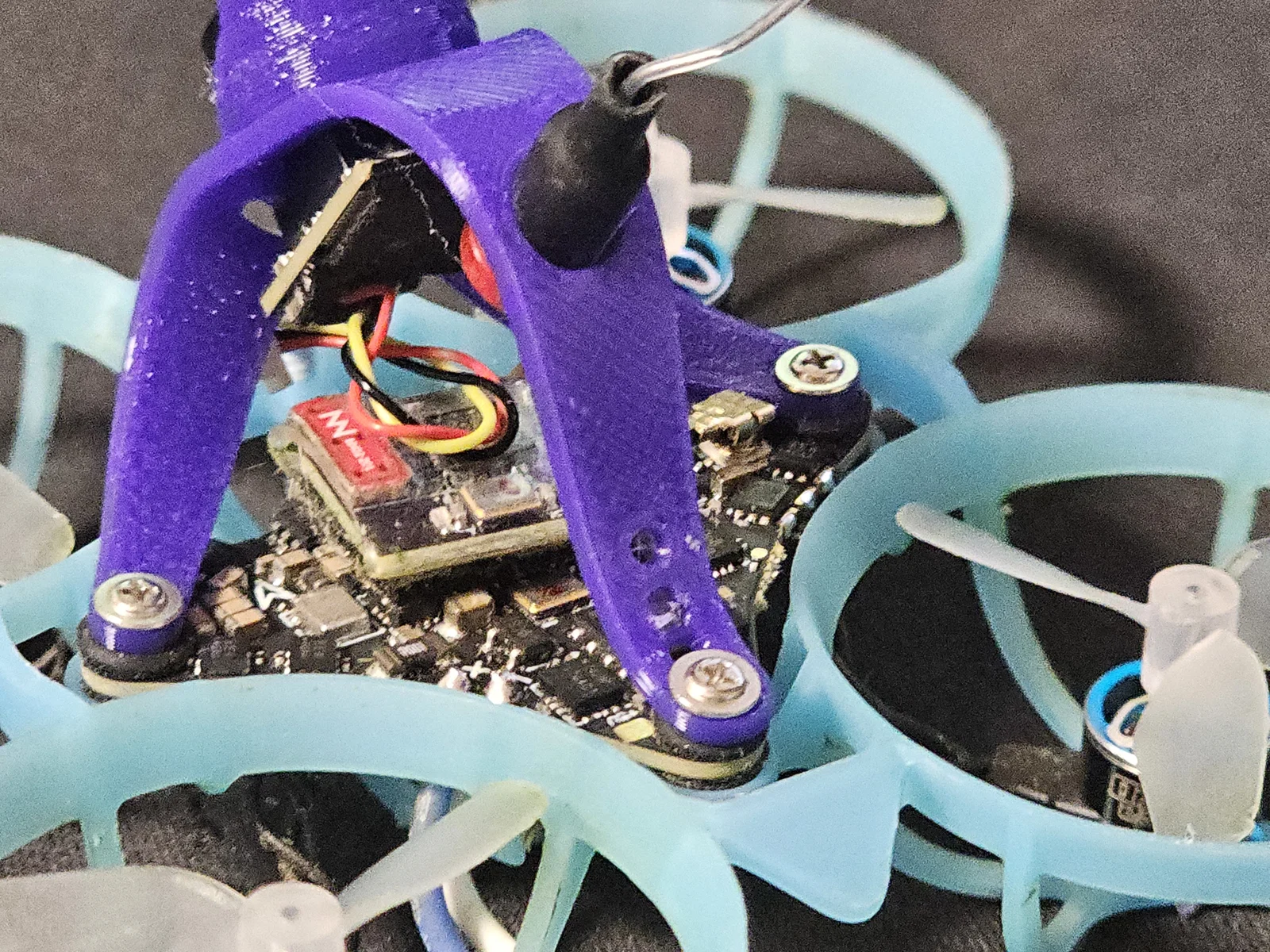

Lỗ anten mình làm nhỏ hơn vì trước đây lúc crash hay bị văng tuột ra. Mình vẫn dùng dây rút (zip ties) cho chắc ăn.

Mình in bằng TPU 64D, vẫn mềm hơn một chút so với hàng zin. Bạn có thể thử vật liệu cứng hơn; nhưng với mình thì vậy chạy ngon lắm!
