Cữ dẫn cưa có kẹp vít - Saw guide with clamp feature

Tác giả hmpf_1980438

Lượt tải
754
Lượt thích
400
Lượt coi
3.936
Tải tất cả (.zip)· 2 file · 665,8 KB· 665,8 KB

File 2 665,8 KB

  • Schneidlade_1776450274.stlSTL · 332,9 KB
  • Schneidlade_small_1776450275.stlSTL · 332,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#306245
Danh mục
DIY
Ngày đăng

Mô tả

Mình tìm mấy mẫu saw guide trên Printables mà không thấy cái nào có tính năng kẹp cho đàng hoàng, nên mình làm phiên bản của mình với 2 khoét lỗ vừa cho kẹp vít nhỏ (screw clamps). Mình dùng kẹp Bessey 100x50.

Phù hợp cho lưỡi cưa dày 1mm (các rãnh rộng 1.2mm)

In bằng PETG, layer 0.2mm, không cần supports, infill 40%, 5 perimeters.

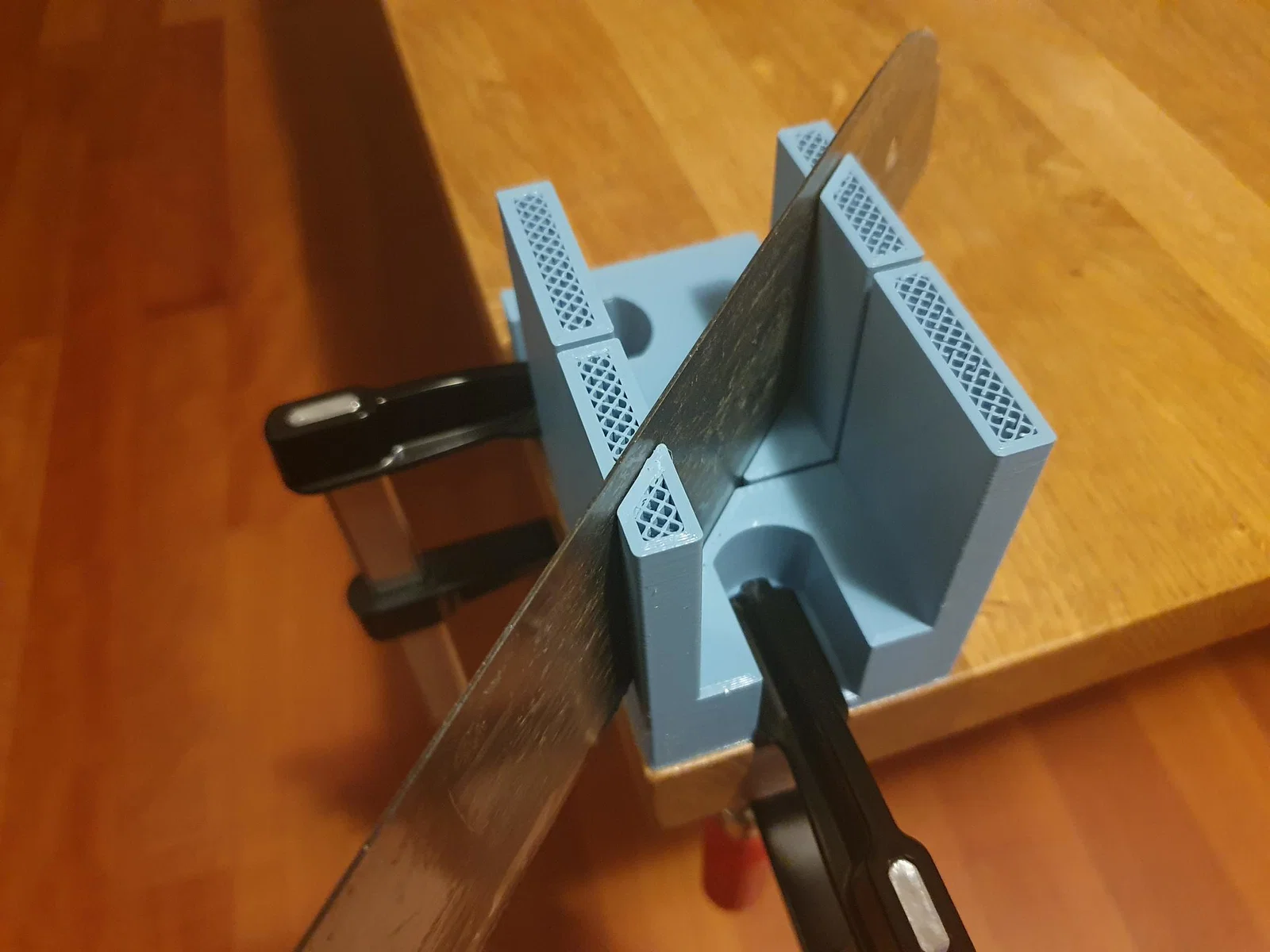

Thông cảm cái bản in trong hình còn dang dở, con mình bấm nút reset lúc in được 98%…

21.11.2024:
Mình thêm một bản kích thước nhỏ, hợp với hacksaw nhỏ dùng lưỡi dày 0.6–0.7mm

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
665,8 KB
File lớn nhất
332,9 KB
