Game Connect Four 3D dạng xoắn (Spiral) – 3D Spiral Connect Four

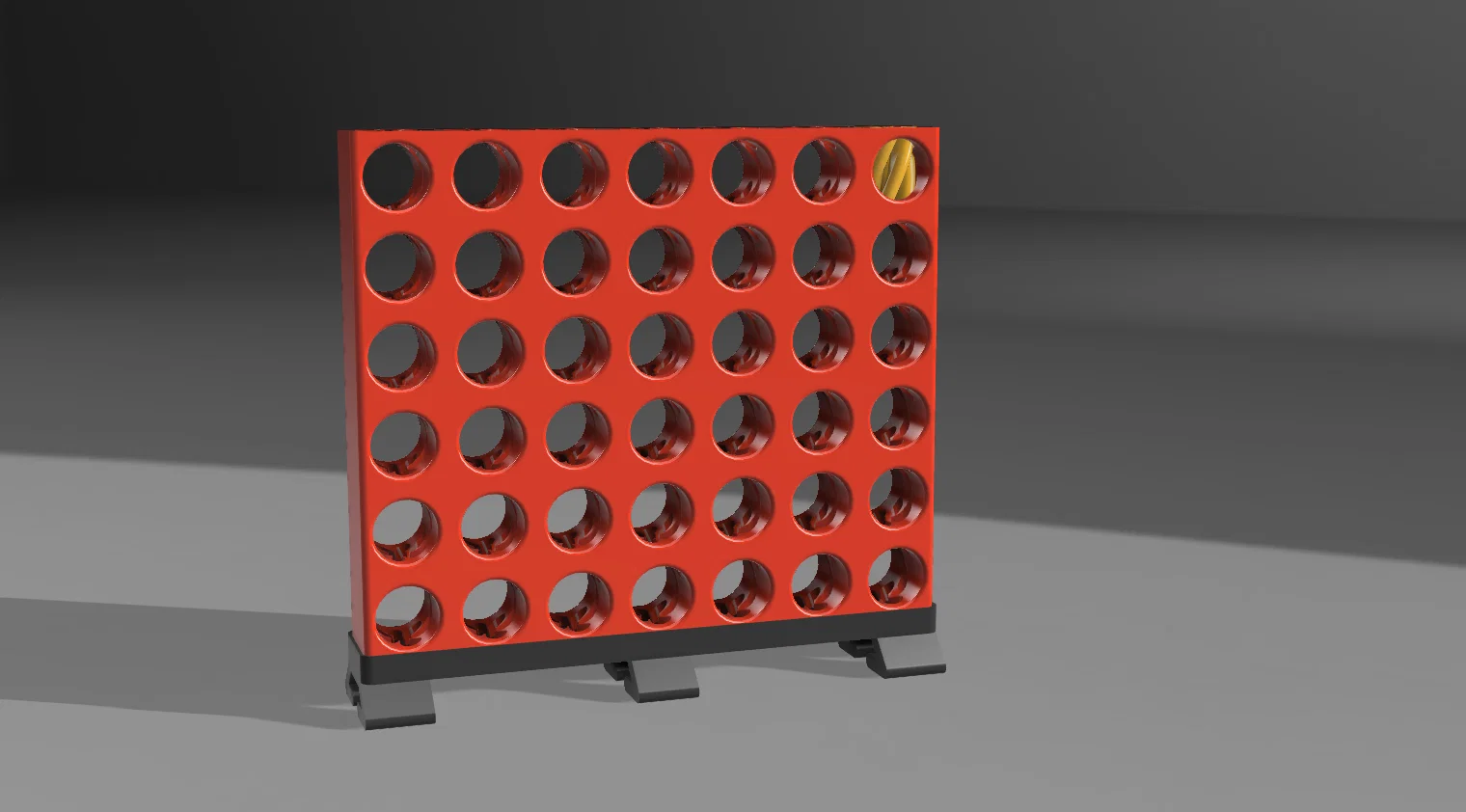

Đây là một bộ game Power 4 với các quân cờ dạng xoắn (spiral) mình thiết kế bằng Fusion 360 (có kèm file STEP và F3D). Phần đế được gắn nam châm để bám vào bàn chơi.

Mẹo 1. Mình khuyên bạn in thử miếng test của khay (tray) và 1 quân cờ để kiểm tra dung sai (tolerance) rồi chỉnh supports theo ý. Mình đặt tolerance là 0.4 mm. Về supports, mình dùng painted supports và ép góc (forced angle) ở 45°.

Mẹo 2. Nhớ để ý chiều nam châm khi gắn vào trong lúc in phần đế và bàn chơi (thêm pause để đặt nam châm).
Để khỏi bị lộn, mình có đánh dấu nhỏ lên nam châm bằng bút lông không phai (xem hình).
Nam châm đường kính 6mm, dày 2mm (mua trên Amazon).

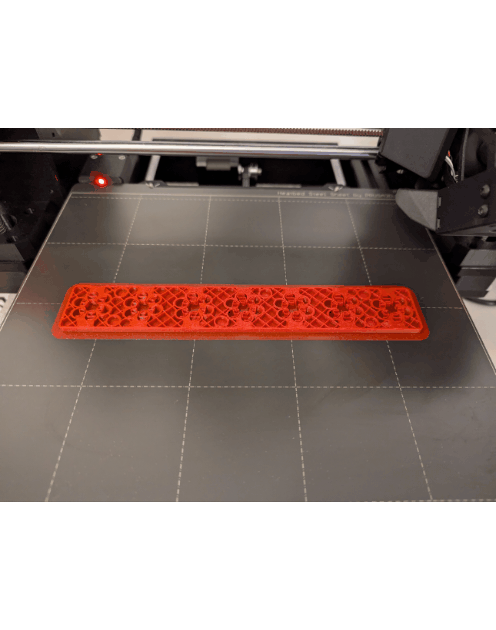

Mẹo 3. Khi in bàn chơi, chú ý đừng đặt support trong các lỗ nam châm. Mình gợi ý infill 15%.

Mẹo 4. Phần đế game cũng in kèm supports và infill 15%.

Mẹo 5. Các quân cờ được in:
- không cần support
- 3 perimeters
- infill 25%

Ghi chú:

• Sau khi in xong bàn chơi, mình dùng giũa thép nhỏ để xử lý mấy chỗ bị sần/nhám nhẹ

• Mình có thử organic supports và classic supports; mình thích bề mặt của classic supports hơn vì tốn ít thời gian làm sạch chi tiết sau khi in. Ngoài ra, thời gian in cũng ngắn hơn với loại này
