Bản đồ địa hình Wyoming, USA (WY) kèm sông suối

Bản đồ địa hình nổi Wyoming, USA (WY) kèm sông suối và vùng nước

Bản đồ địa hình (topographic) và thủy văn (hydrographic) của Wyoming, USA với núi non, đường bờ, suối và hồ—có thể in 2 màu hoặc 1 màu! Tất cả các bang trong dự án USA of Plastic đều theo tỉ lệ 1:2500000 và có thể ghép khớp với nhau như kiểu xếp hình.

Bạn có thể làm nổi bật suối, hồ và đường bờ bằng filament phát sáng (glow-in-the-dark) hoặc trong suốt (translucent) — hoặc đơn giản là dùng màu khác so với phần nền!

Thông số Model và Bản đồ

File 3D khuyến nghị để in ↓ Tìm 🌟 hoặc ⭐ ↓

• WY-sqrt-dual.3mf 🌟 (Chỉ dùng dual extrusion ⚠)
• WY-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Tải đúng file bạn cần để download nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale cao độ theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file model thuộc kiểu đặc biệt hoặc độc quyền cho một tiểu vùng.

REVISION

Số phiên bản (revision). Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh ghép cắt sẵn dạng interlocking, mảnh ## phù hợp bàn in 180 mm x 180 mm.

*Mặc định STYLE là model đặc trưng mặt nước nằm trên các vùng đất thấp bị ngập. Phần đất ngập này có thể thấy được khi in các lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước). transparent style có các chi tiết phần nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng và filament trong suốt.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model interlocking cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

Model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng phần đất và phần nước (objects) đã canh thẳng hàng, rất tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Thiết lập in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Tải profile Cura đã tối ưu cho in bản đồ topo TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy ý để vừa kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ được scale tương ứng. Ví dụ: scale 200% từ tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ in trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp giữ cho các object in 2 màu luôn thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng model/in 3D một địa điểm/bản đồ riêng để trưng bày hoặc làm quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện vật thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES, và USCB TIGER/Line.

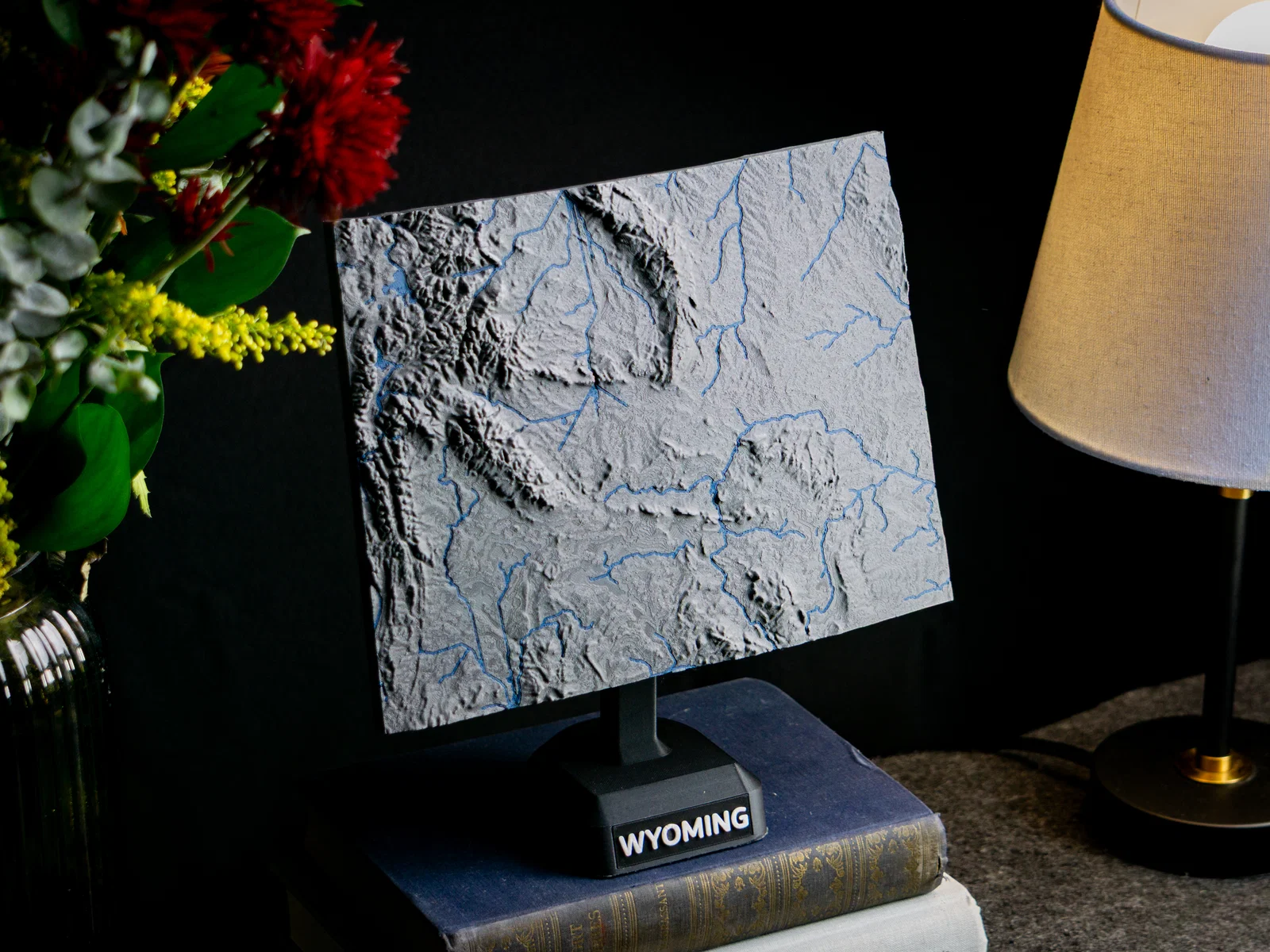

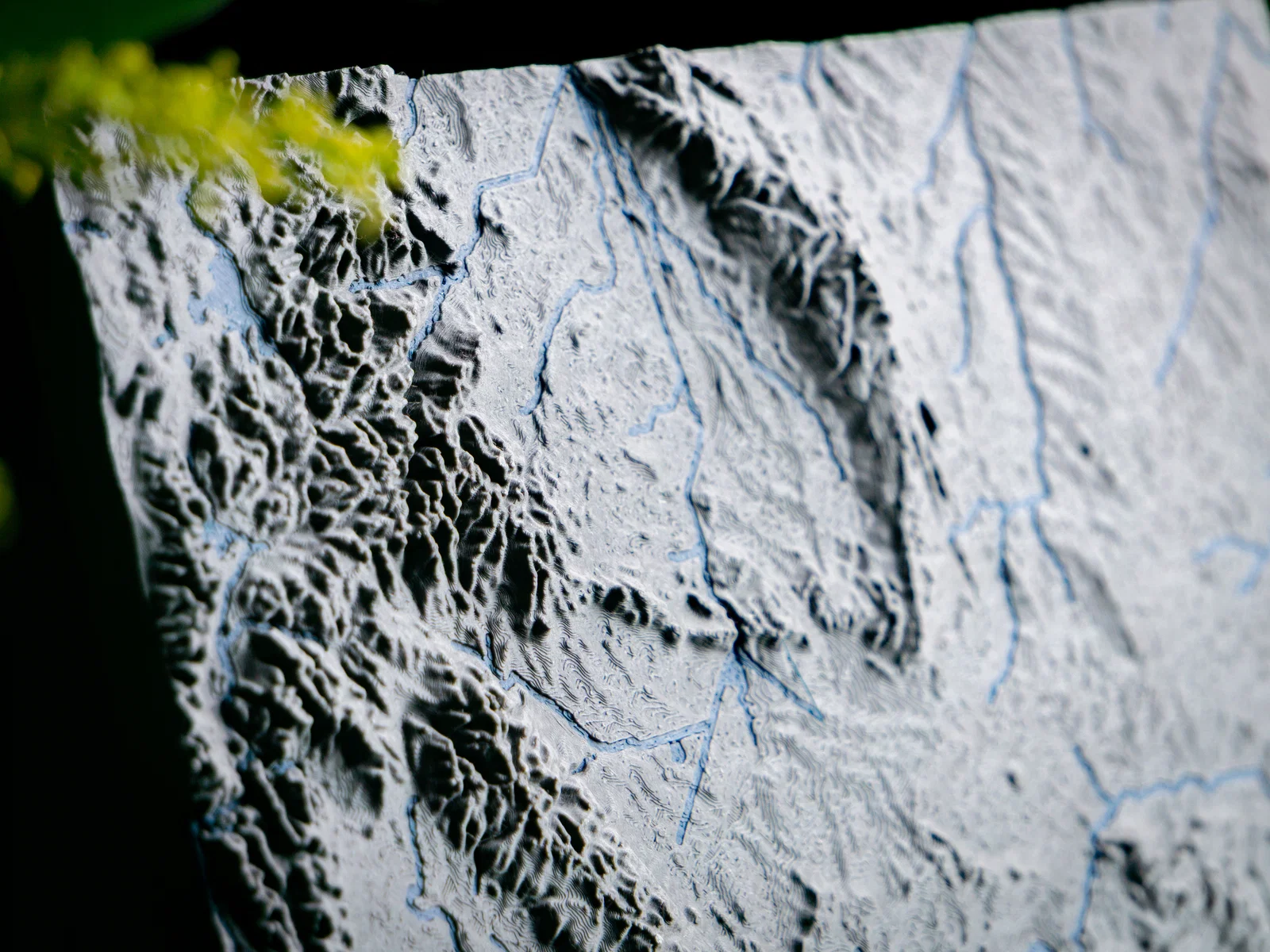

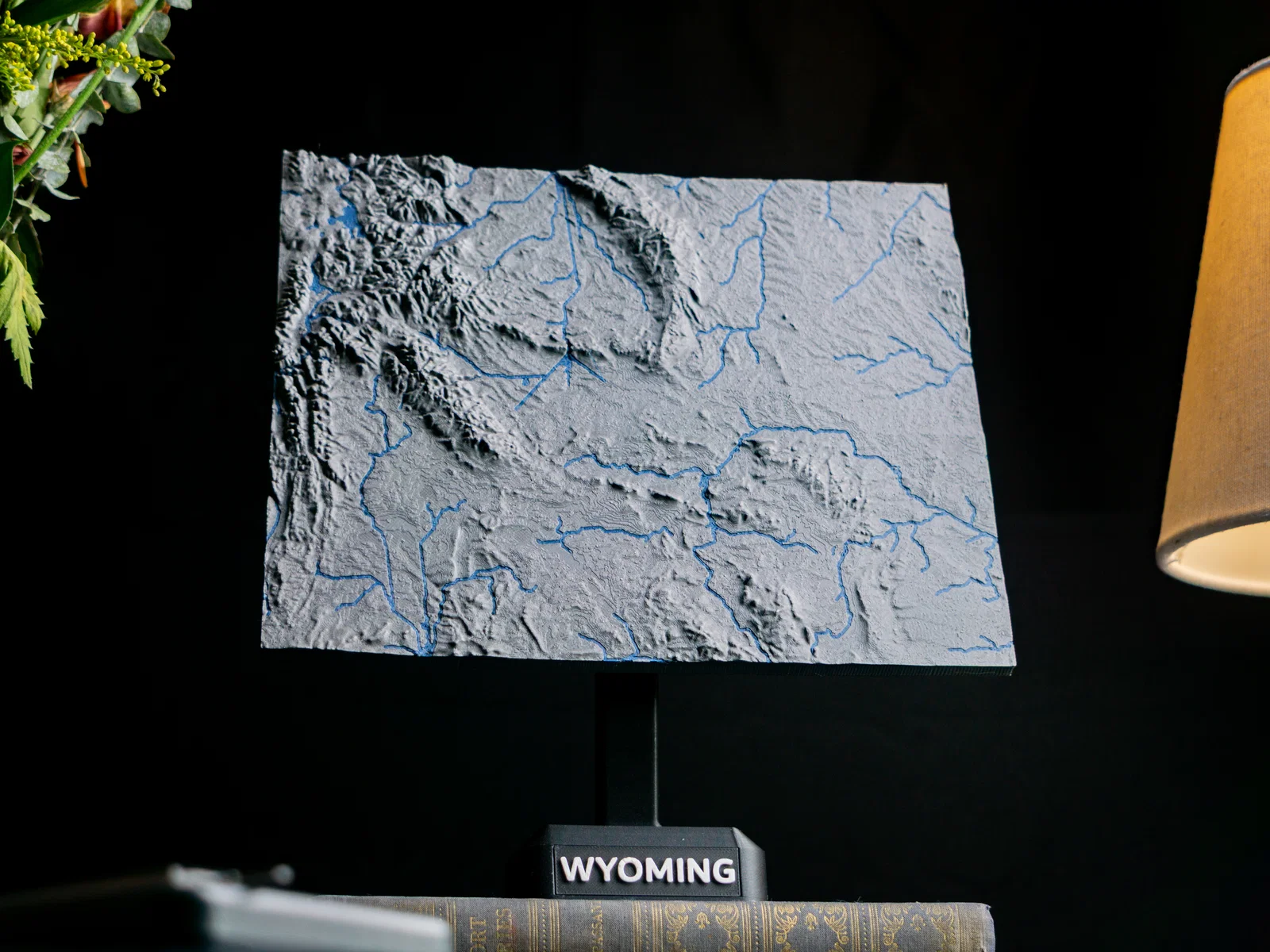

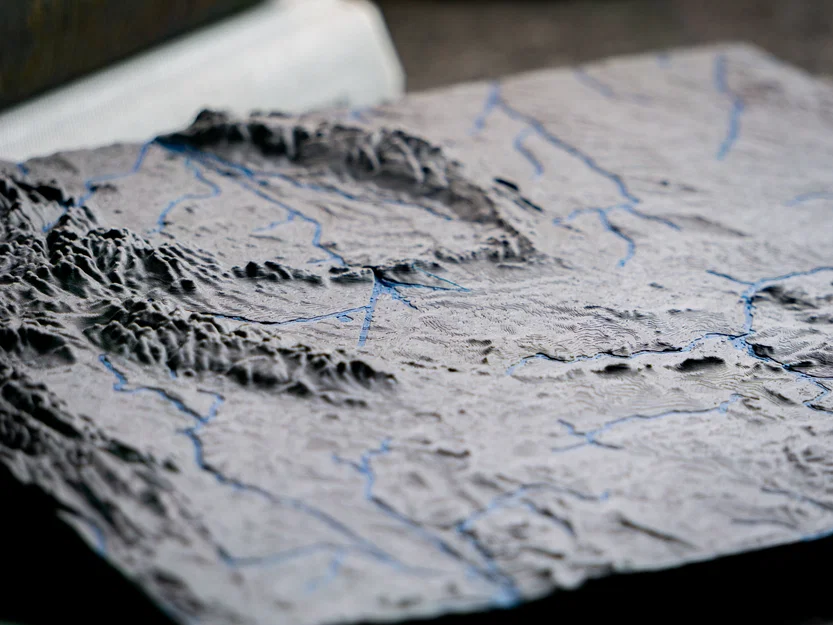

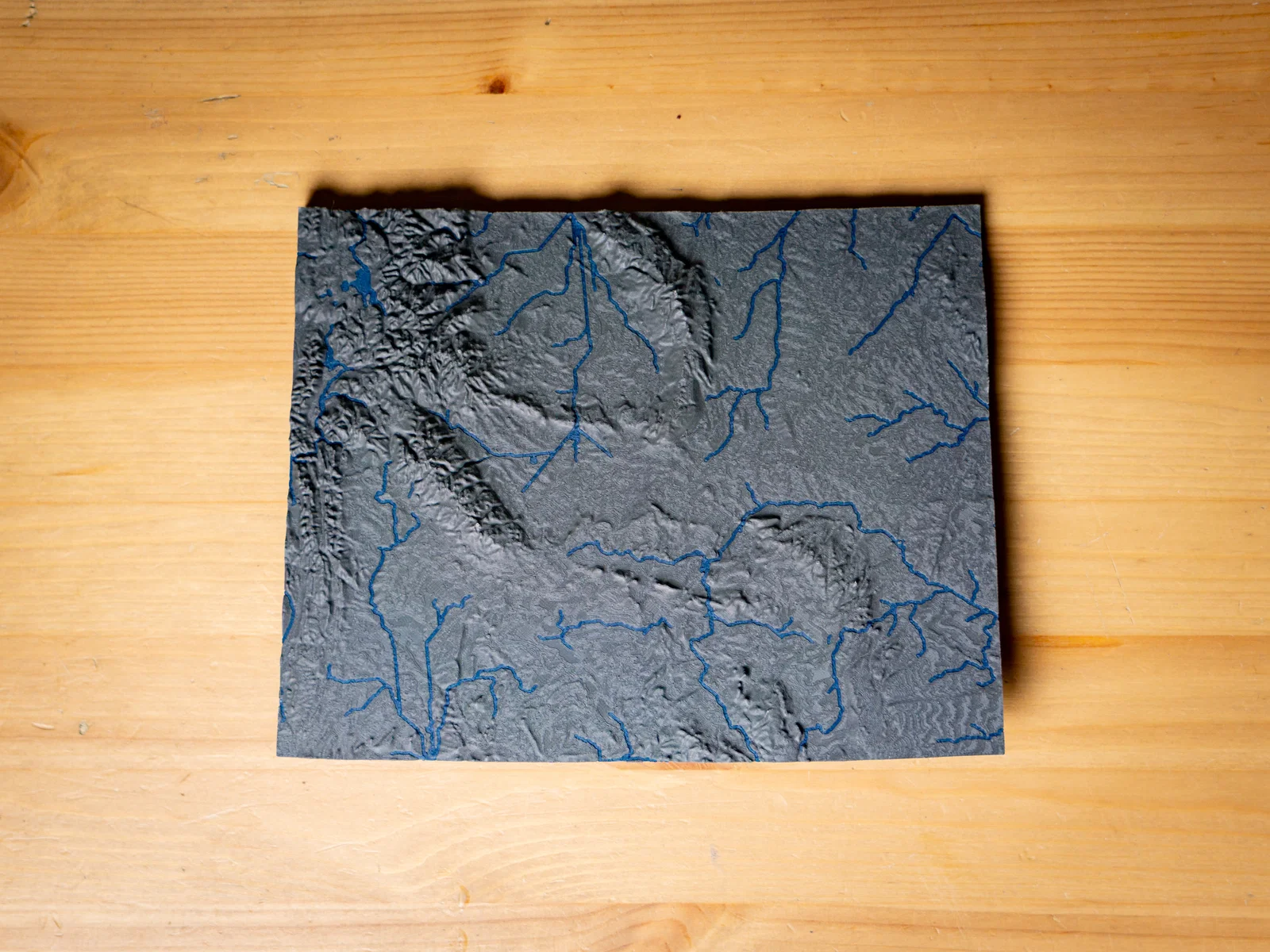

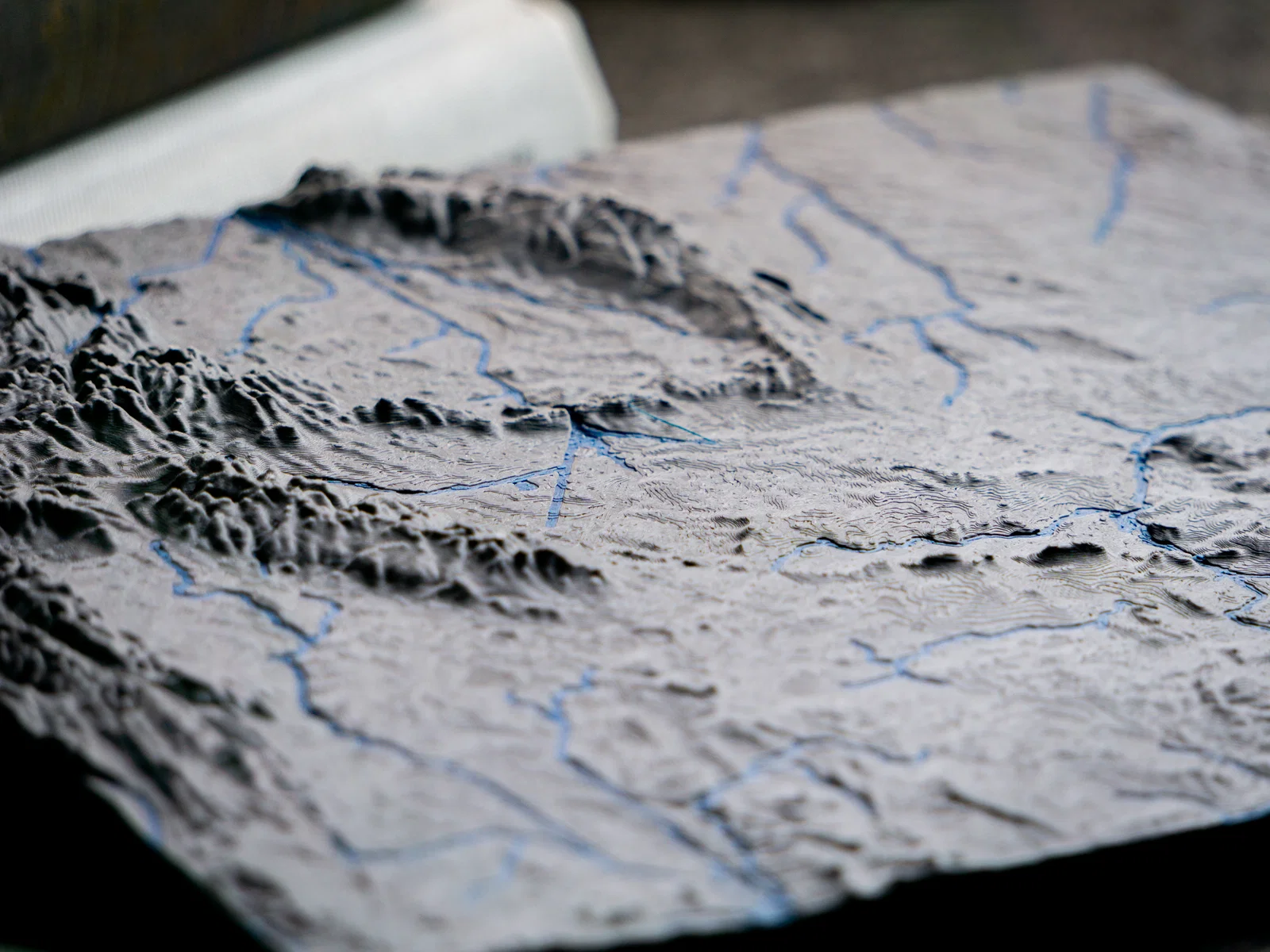

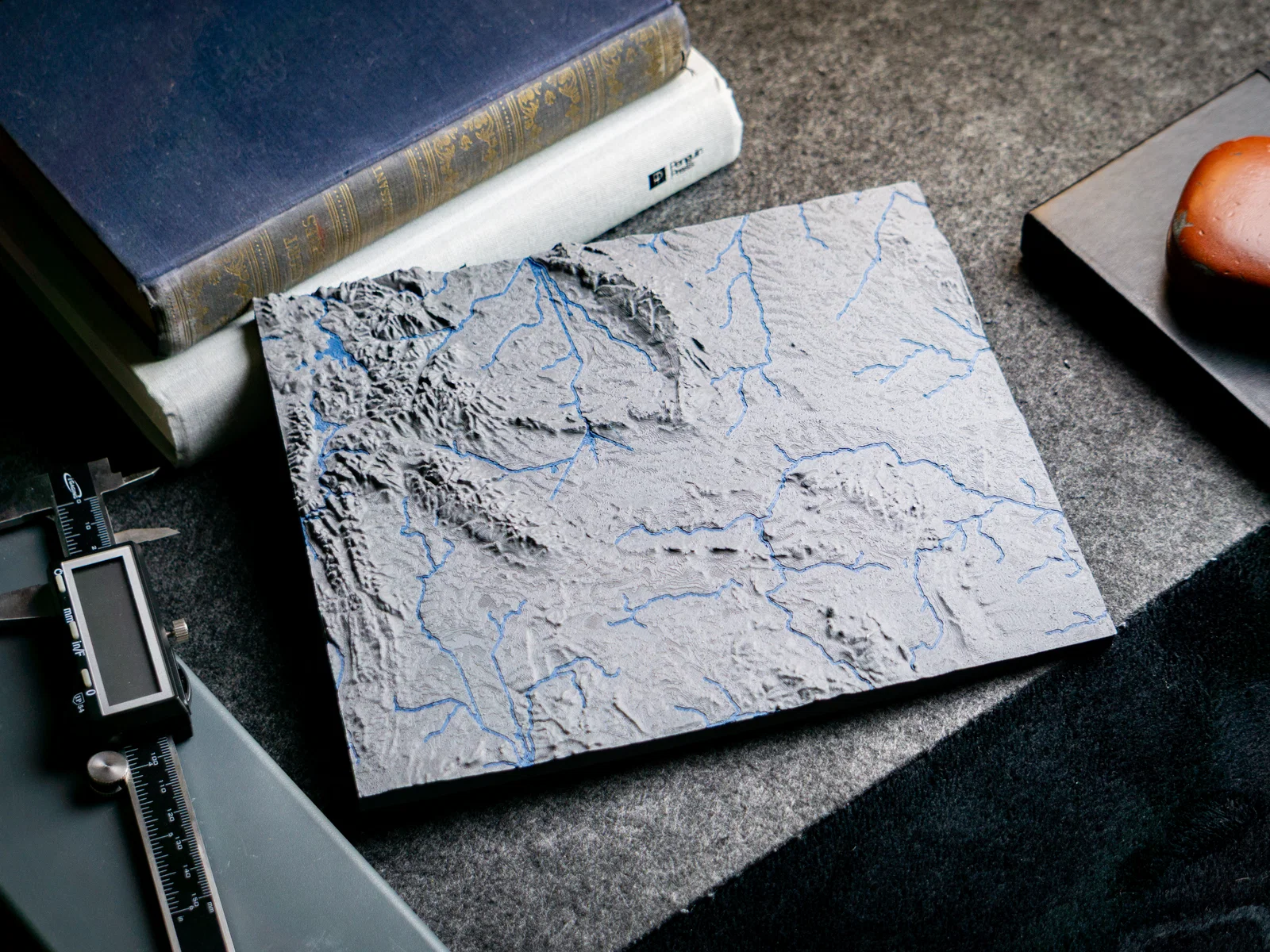

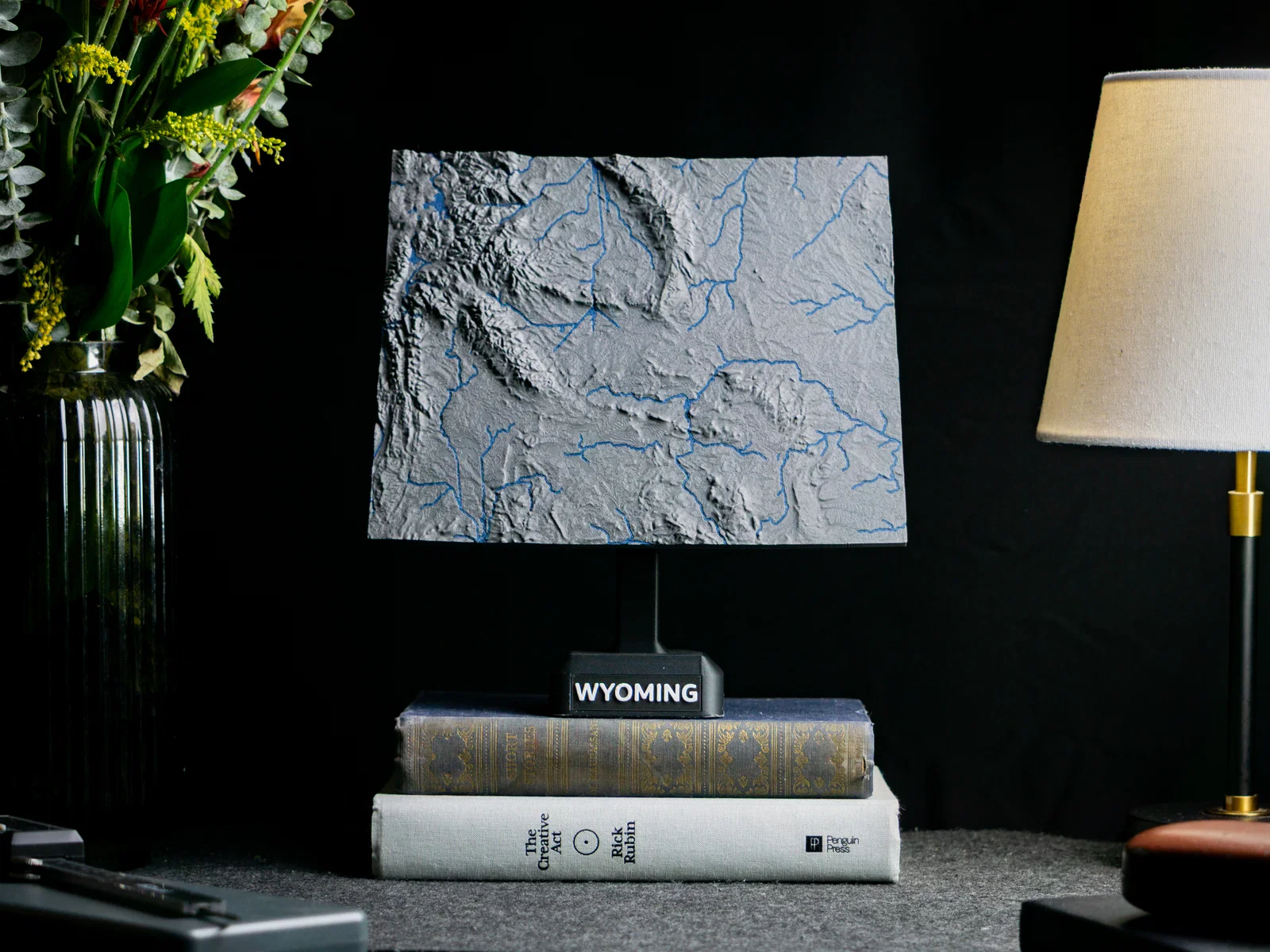

Ảnh model in trong listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
