Bản đồ địa hình Hawaii, USA (HI) – Cụm đảo Đông Nam, tô nổi đường bờ biển

Bản đồ địa hình đường bờ biển Hawaii, USA (HI) – Cụm đảo phía Đông Nam

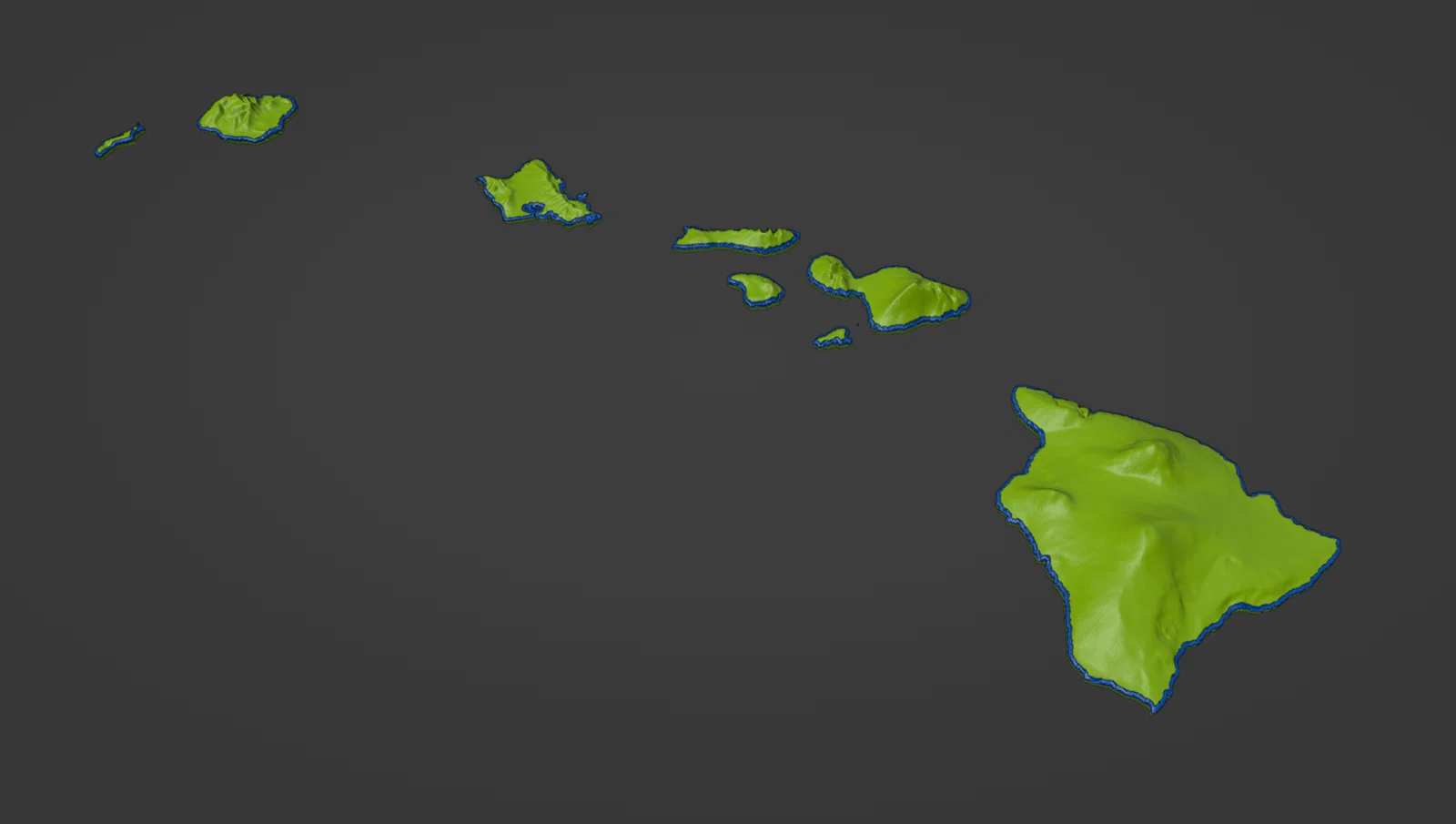

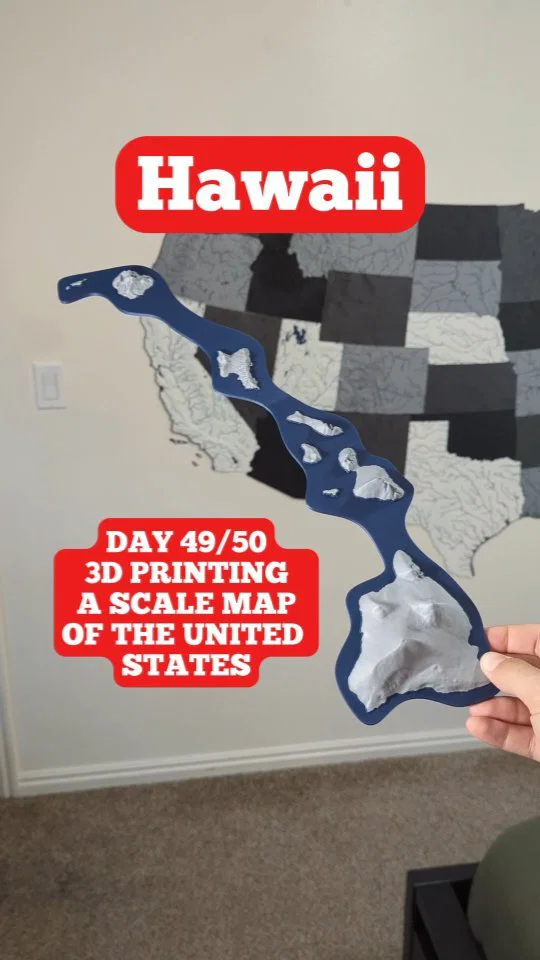

Bản đồ địa hình và thủy hệ 2 màu (dual color) thể hiện núi non và đường bờ biển của cụm đảo Hawaii, USA (Southeastern Islands)! Đây là một phần của bộ sưu tập bản đồ địa hình USA of Plastic. Khác với 48 bang lục địa (Lower 48) của Mỹ, mình chọn một phép chiếu khác cho Hawaii: dùng UTM zone 4N để hình dáng các đảo được chính xác và “thật” hơn.

Anh/chị có thể tách model thành các object riêng trong slicer để in từng đảo riêng biệt.

Muốn làm nổi bật suối/stream và đường bờ biển thì dùng filament glow-in-the-dark, translucent, hoặc đơn giản là một màu khác so với phần nền.

Cần dựng theo một địa điểm/bản đồ đặc biệt để làm mẫu trưng bày hay quà tặng? Liên hệ mình ([email protected]) để sử dụng dịch vụ thiết kế và sản xuất, biến ý tưởng của anh/chị thành sản phẩm thật!

Nên in file nào? Xem dấu ⭐ hoặc 🌟 bên dưới:

Các file 3MF in 3D riêng lẻ đã được cắt sẵn cho tiện, in xong ghép lại sẽ khớp với nhau. File dùng định dạng 3MF thay vì STL để dung lượng nhỏ hơn và để lưu riêng các object “land” và “coastline” đã căn chỉnh chuẩn, giúp in 2 màu (dual color) chính xác. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều 3D slicer khác.

File

Description

HI-dual.3mf ⭐

Model 2 màu với các chi tiết land và coastline.

HI-dual-transparent.3mf 🌟

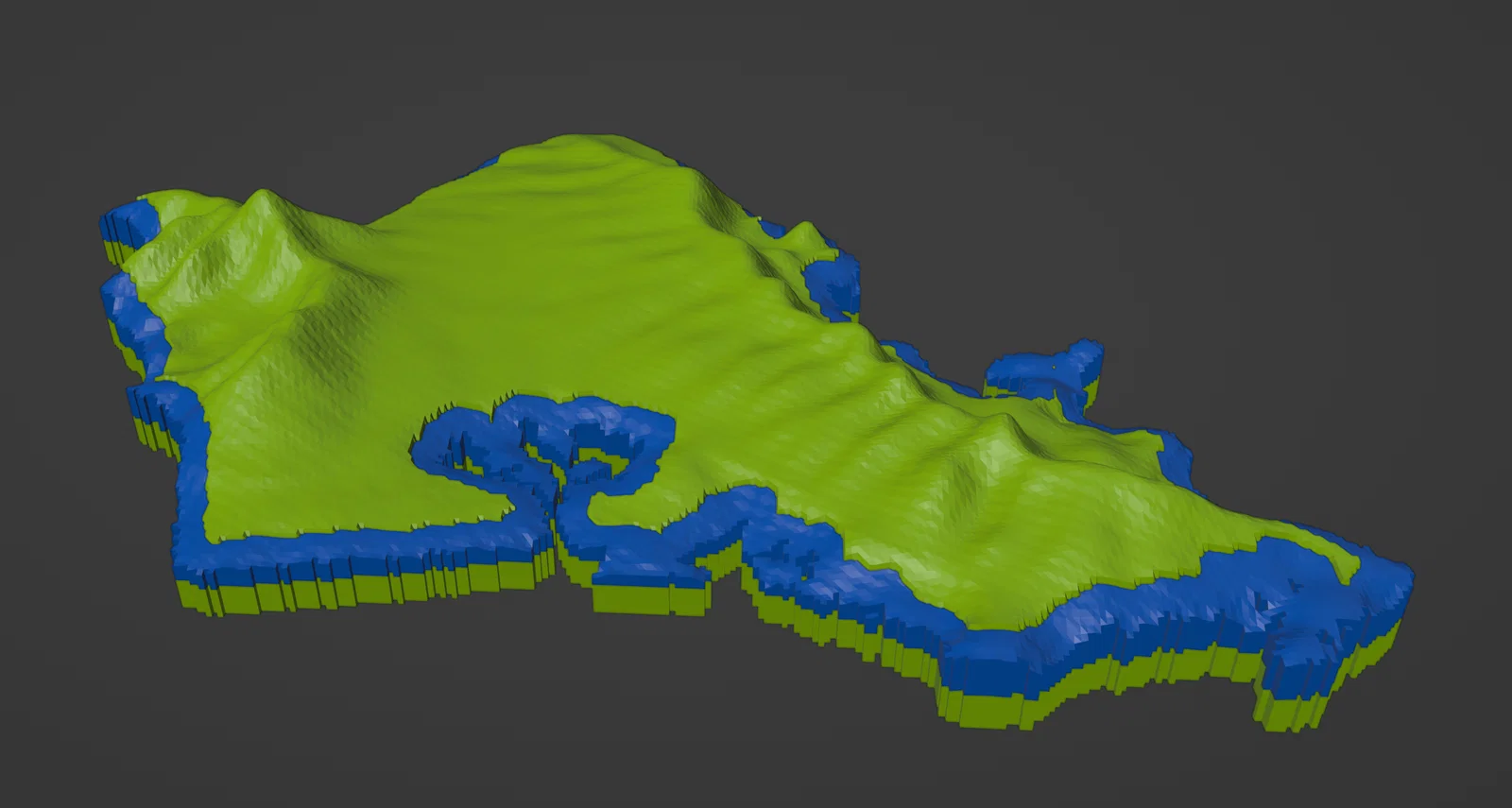

Model 2 màu với các chi tiết land và coastline. Phần water feature xuyên hết qua lớp land để truyền sáng khi dùng filament trong (transparent).

HI-single.3mf

Model 1 màu với các chi tiết land, dành cho máy in 1 đầu đùn (single extrusion).

*Nếu anh/chị không thấy file cần dùng, nghĩa là mình chưa tạo model cho bang này. Follow và để lại bình luận yêu cầu để có thêm bản cập nhật trong tương lai.

Thiết lập in khuyến nghị

In đúng như file với máy in dual extrusion. Nếu máy anh/chị là single extrusion, có thể in model *-single.3mf hoặc chạy 2 lần in single extrusion, áp dụng phương pháp Z-hop cho model phần hydrography.

Anh/chị có thể scale model lớn/nhỏ tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng sẽ được scale tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ ra 0.4mm:500m

Tải profile cài đặt Cura tối ưu cho topo map tại đây.

Cura có thể tự động scale model lên 10000% nên anh/chị cần Select All Models _(Ctrl+A)_ rồi chỉnh Scale về _100%_ và vị trí X/Y/Z về _0,0,0_ để model hiển thị đúng. Dùng Merge _(Ctrl+Alt+G)_ trong Cura nếu anh/chị xoay các object.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và tình trạng chảy nhựa (oozing) của máy in 3D!

Slicer Setting

Recommended Value (0.4 mm nozzle)

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

95-100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cartographic Specification

Value

Notes

Projection

UTM zone 4N

Horizonal Scale

1:2500000 (0.4mm:1000m)

Độ phân giải hiệu dụng là 1000m x 1000m.

Vertical Scale

1:500000 (0.1mm:50m)

Độ phóng đại theo chiều cao (vertical exaggeration) hiệu dụng là 5x. Cao độ 0–40m được scale từ 0 đến 0.8mm theo thang log để tăng chi tiết vùng ven biển.

Maritime Boundary

N/A

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, Hawaii OSP và USCB TIGER/Line.

Ảnh listing của mẫu in do JP Designs thực hiện

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ghi nguồn dữ liệu mở và ủng hộ phần mềm FOSS.

Tags topography dual usa hydrography usaofplastic transparent topographic hydrographic rivers lakes streams mountains forests canyons valleys wall map cartography gis dem
