Bản đồ địa hình nổi Wisconsin, USA (WI) kèm sông ngòi

Bản đồ địa hình nổi Wisconsin, USA (WI) kèm sông ngòi và vùng nước ven bờ

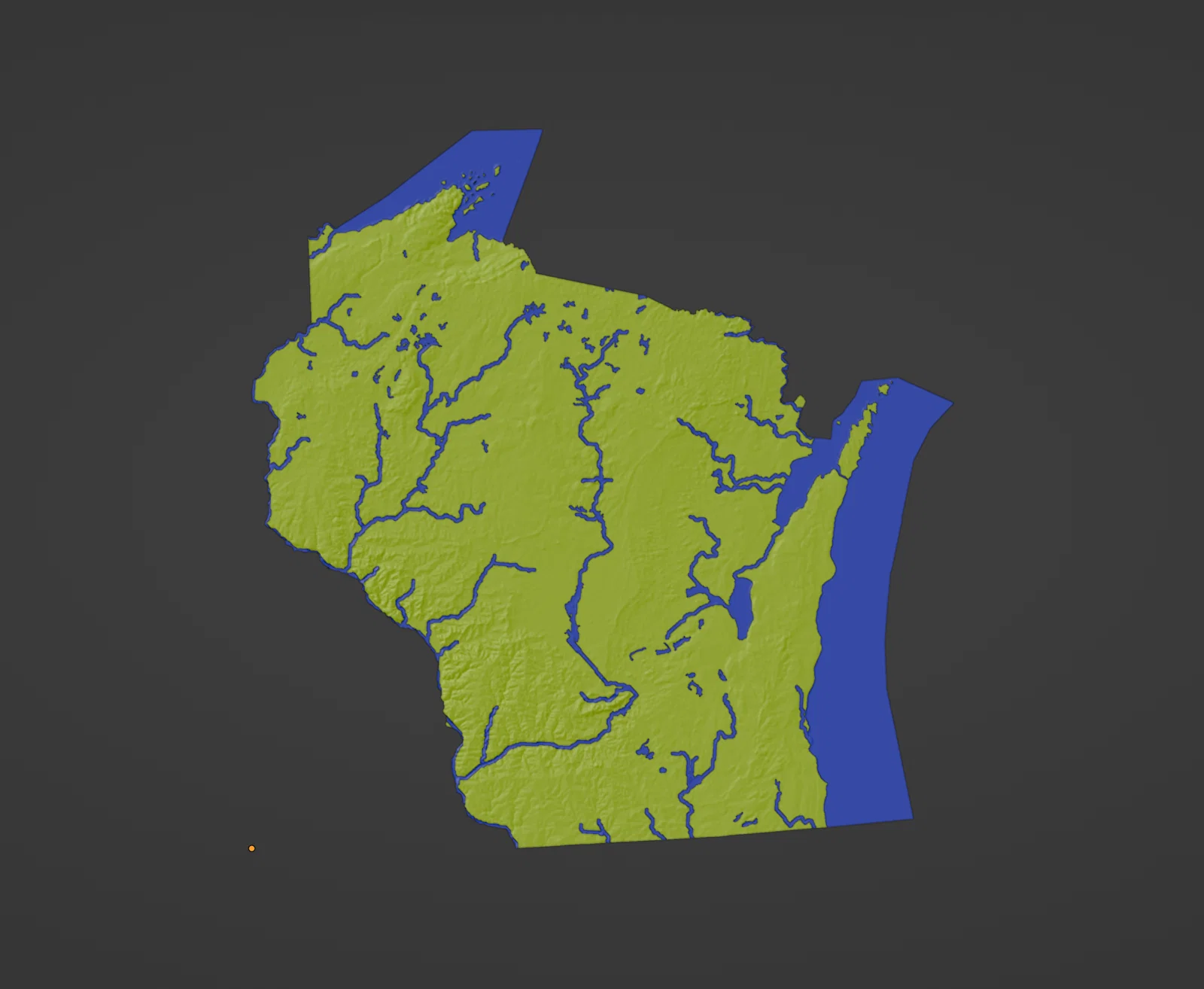

Bản đồ địa hình & thủy hệ (topographic và hydrographic) của Wisconsin, USA với núi, đường bờ biển, suối/sông và hồ — in được kiểu 2 màu (dual) hoặc 1 màu (single)! Tất cả các bang trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• WI-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• WI-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn bộ nhớ lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Tỉ lệ cao độ dạng Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Các mảnh cắt sẵn có thể ghép khớp, mảnh số ##, vừa khay in 180 mm x 180 mm.

*Mặc định STYLE là model có các chi tiết mặt nước nằm trên những vùng đất thấp bị ngập. Phần “đất bị ngập” này có thể thấy nếu bạn in các lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ là kiểu mà chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow hoặc trong suốt.

†Nếu không có file dạng nhiều phần, nghĩa là mình chưa tạo các model ghép mảnh cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung & cập nhật sau.

Model dùng định dạng 3MF, tương tự STL nhưng “xịn” hơn. 3MF có dung lượng nhỏ hơn và lưu được các đối tượng đất và nước tách riêng nhưng đã canh thẳng hàng, giúp in 2 màu dễ hơn. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Thiết lập in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Để nổi bật suối/sông, hồ và đường bờ biển, bạn có thể dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng màu khác với phần nền!

Tải profile thiết lập in Cura tối ưu cho topo maps tại ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy máy in; tỉ lệ cuối cùng của bản đồ cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% từ tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, việc merge các objects _(Ctrl+Alt+G)_ từ trước sẽ giúp giữ cho các đối tượng in 2 màu luôn thẳng hàng.

In mẫu này sẽ “thử lửa” độ chính xác XY, độ ổn định trục Z, retraction, cooling và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần thiết kế một địa điểm/bản đồ riêng để làm mẫu trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

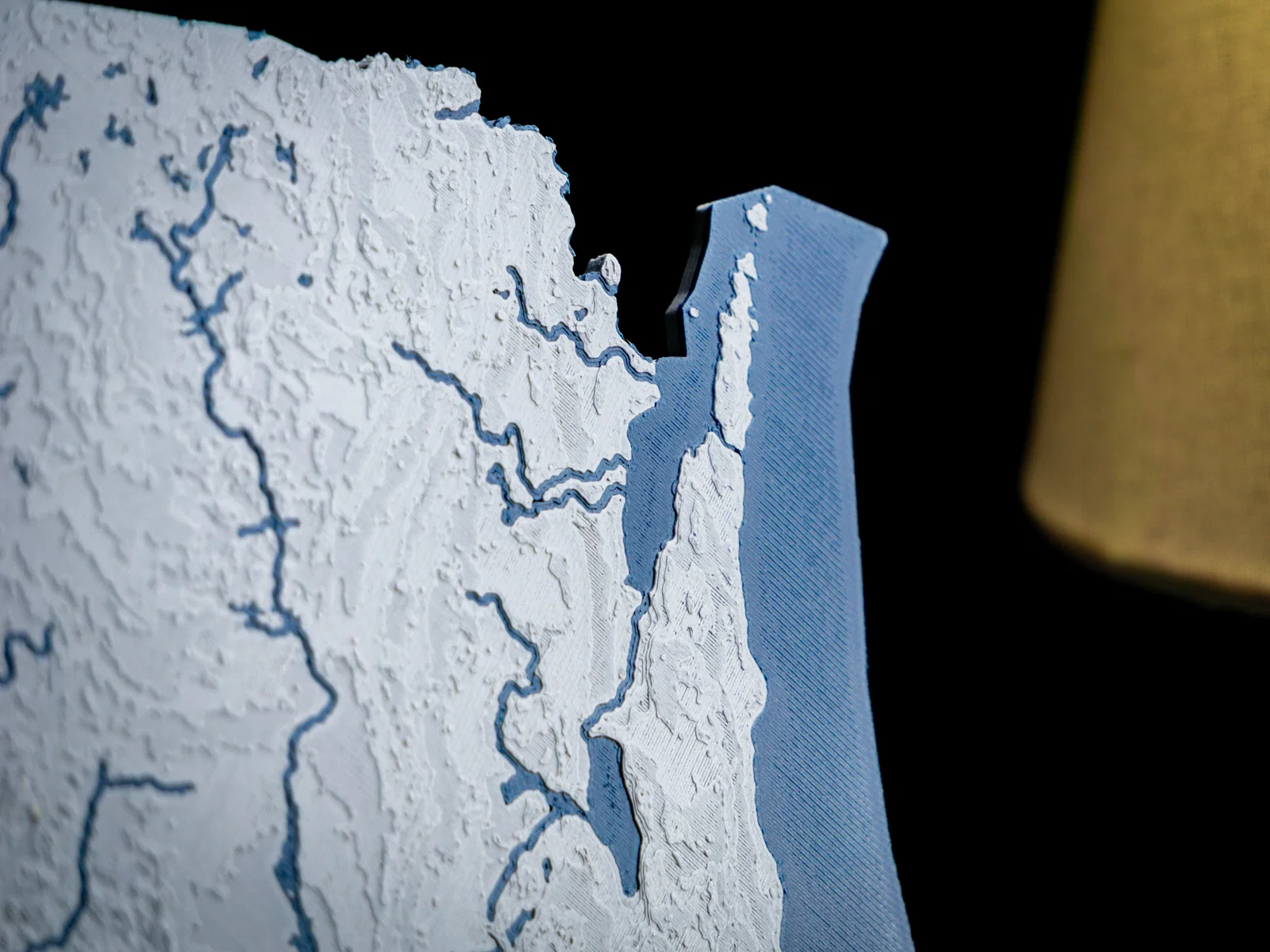

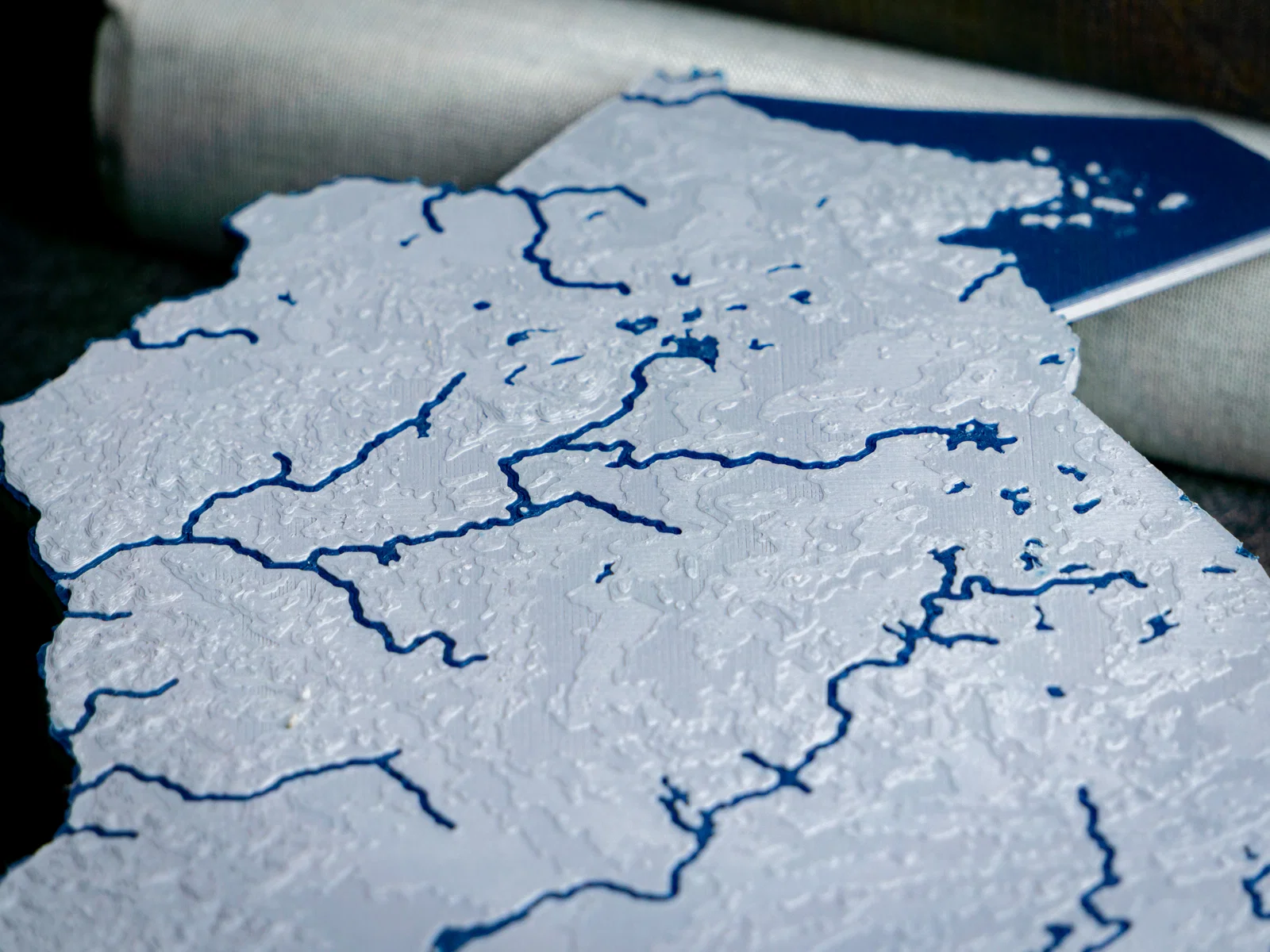

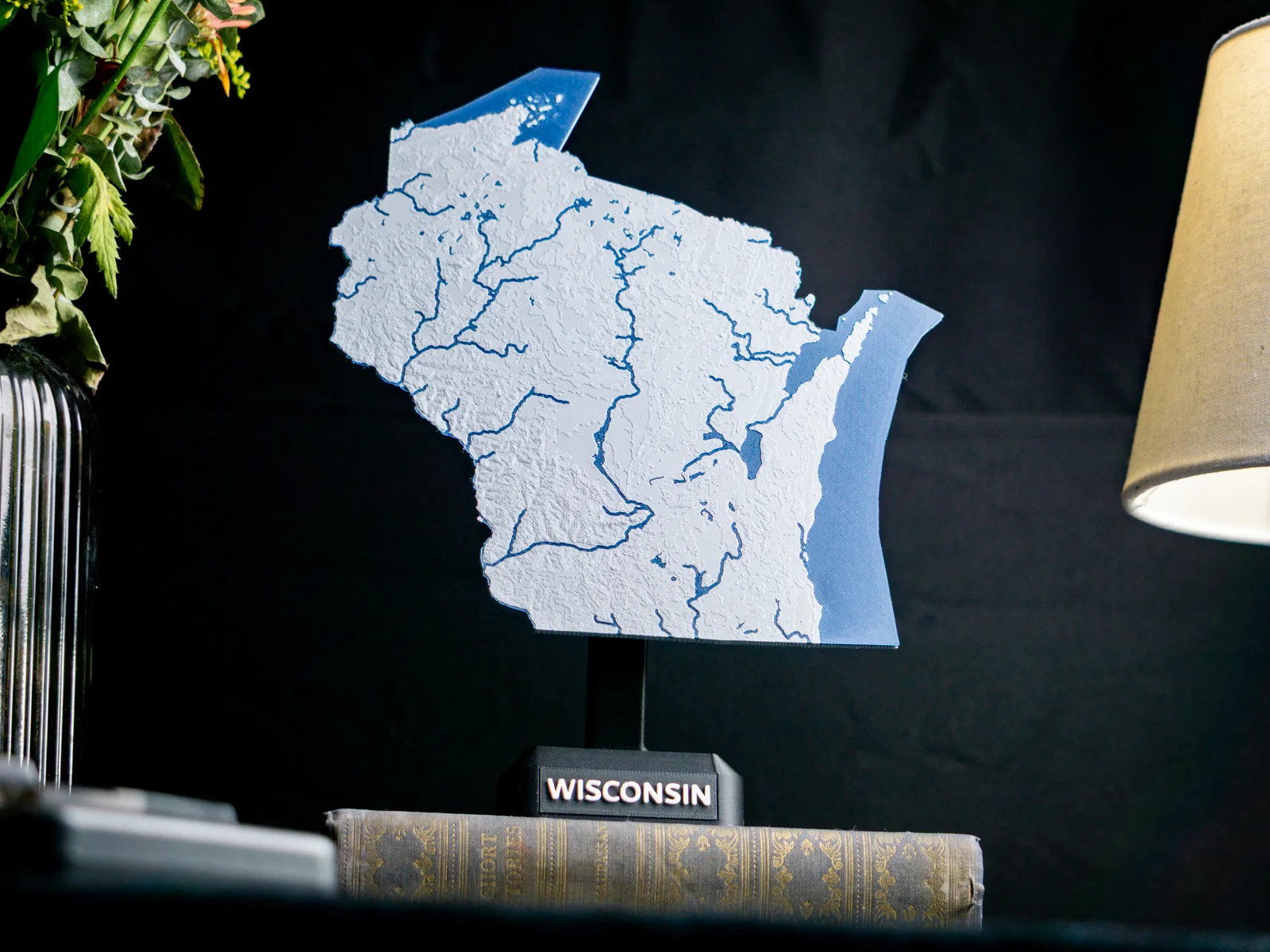

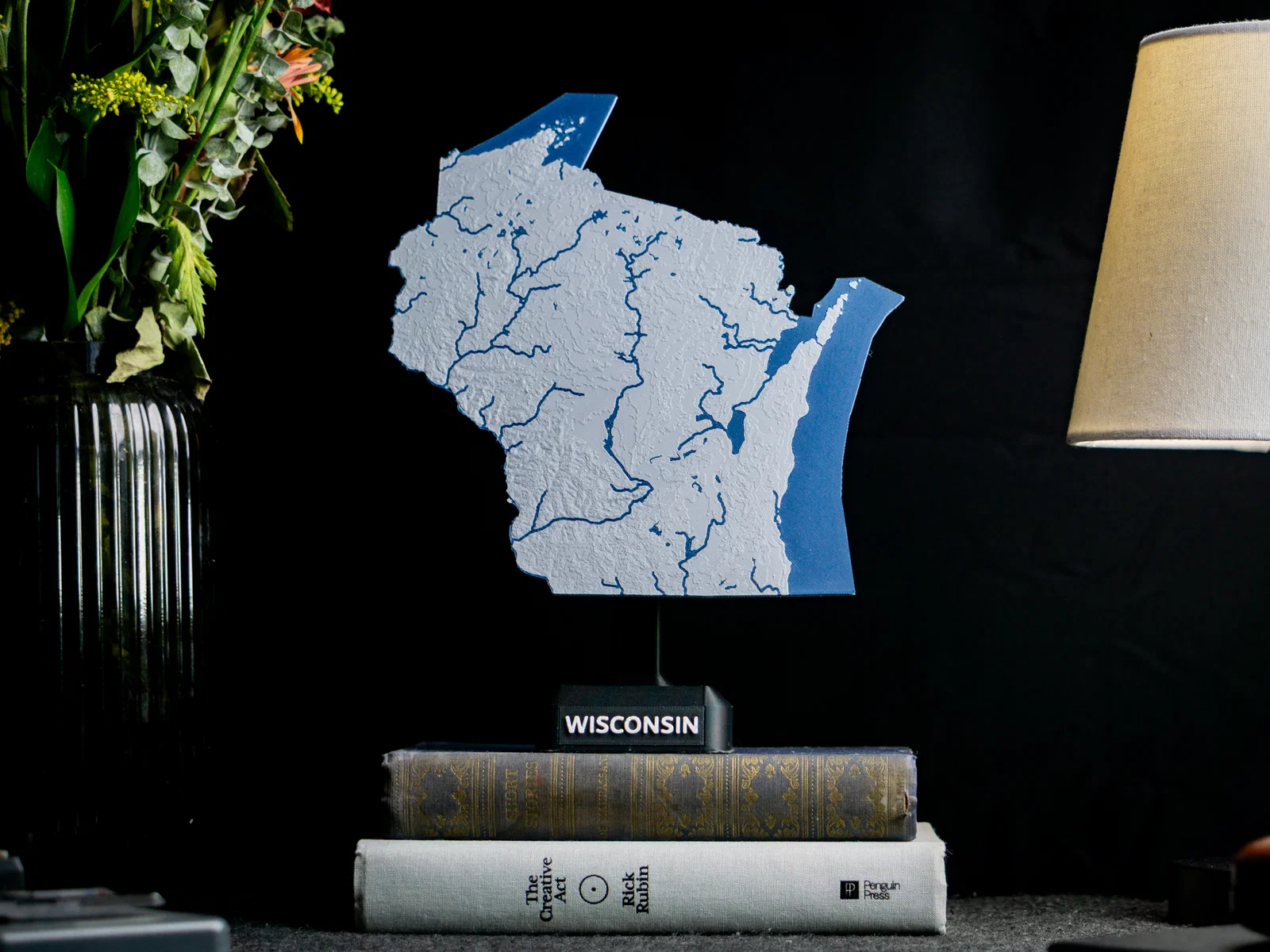

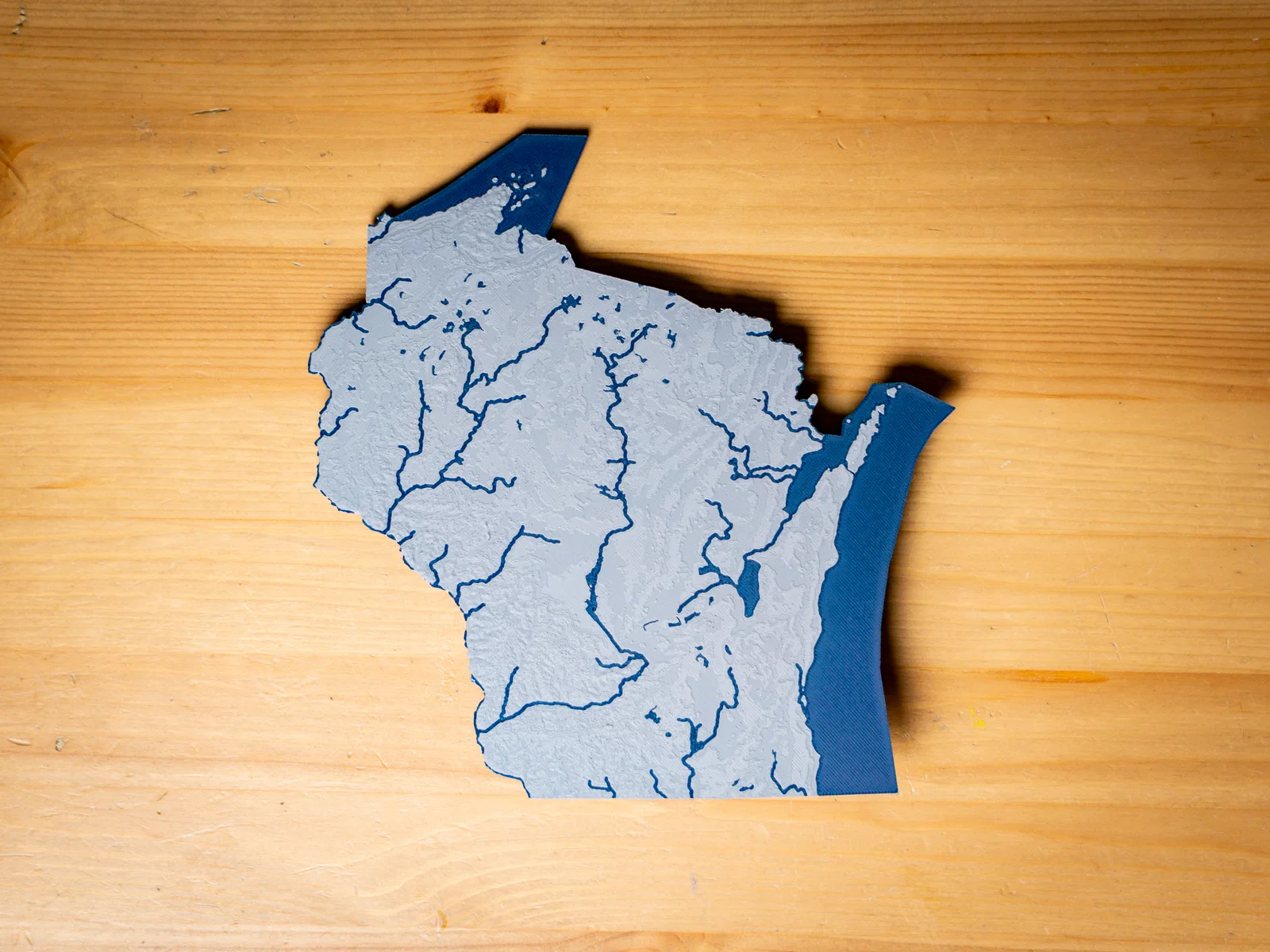

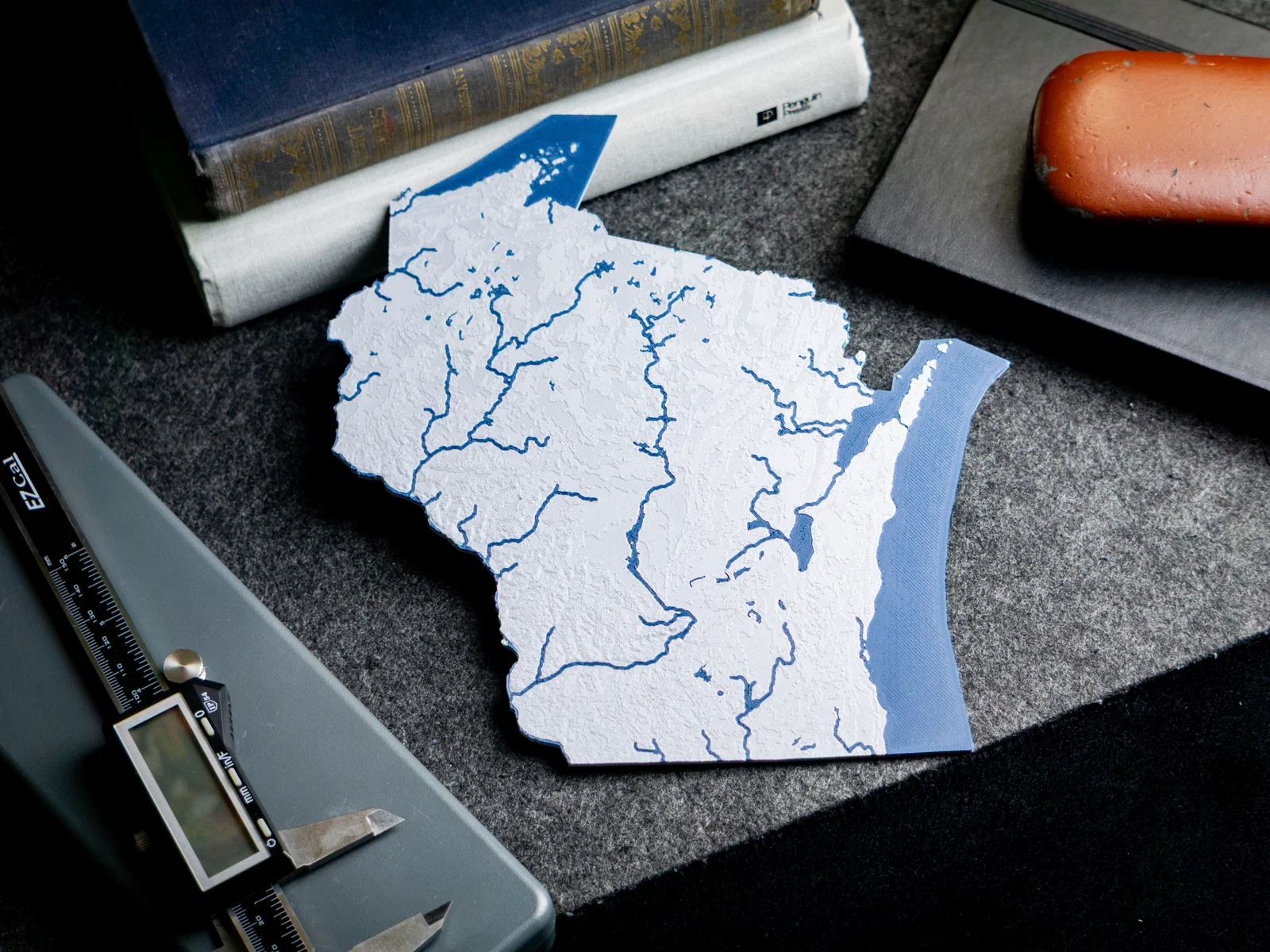

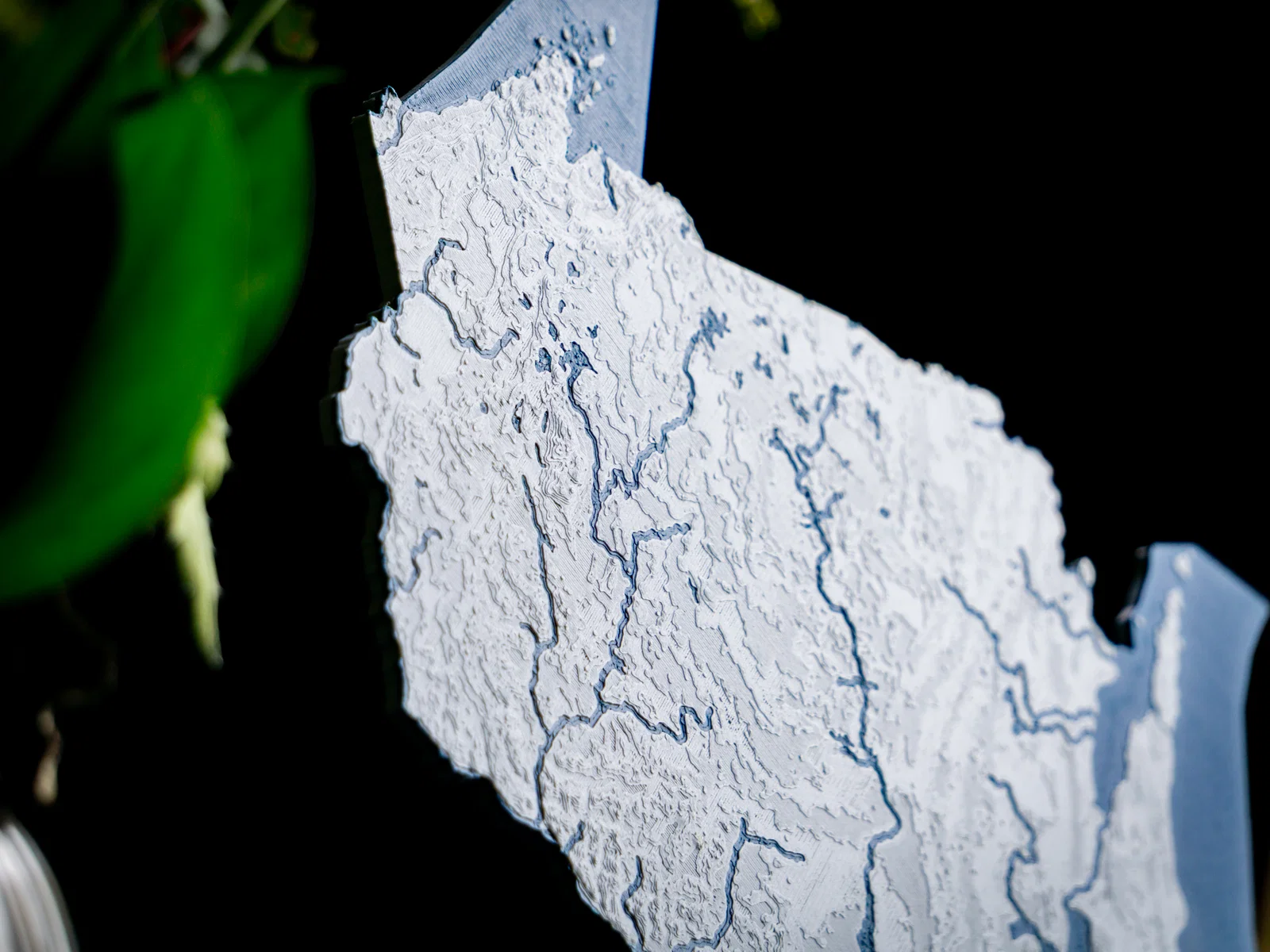

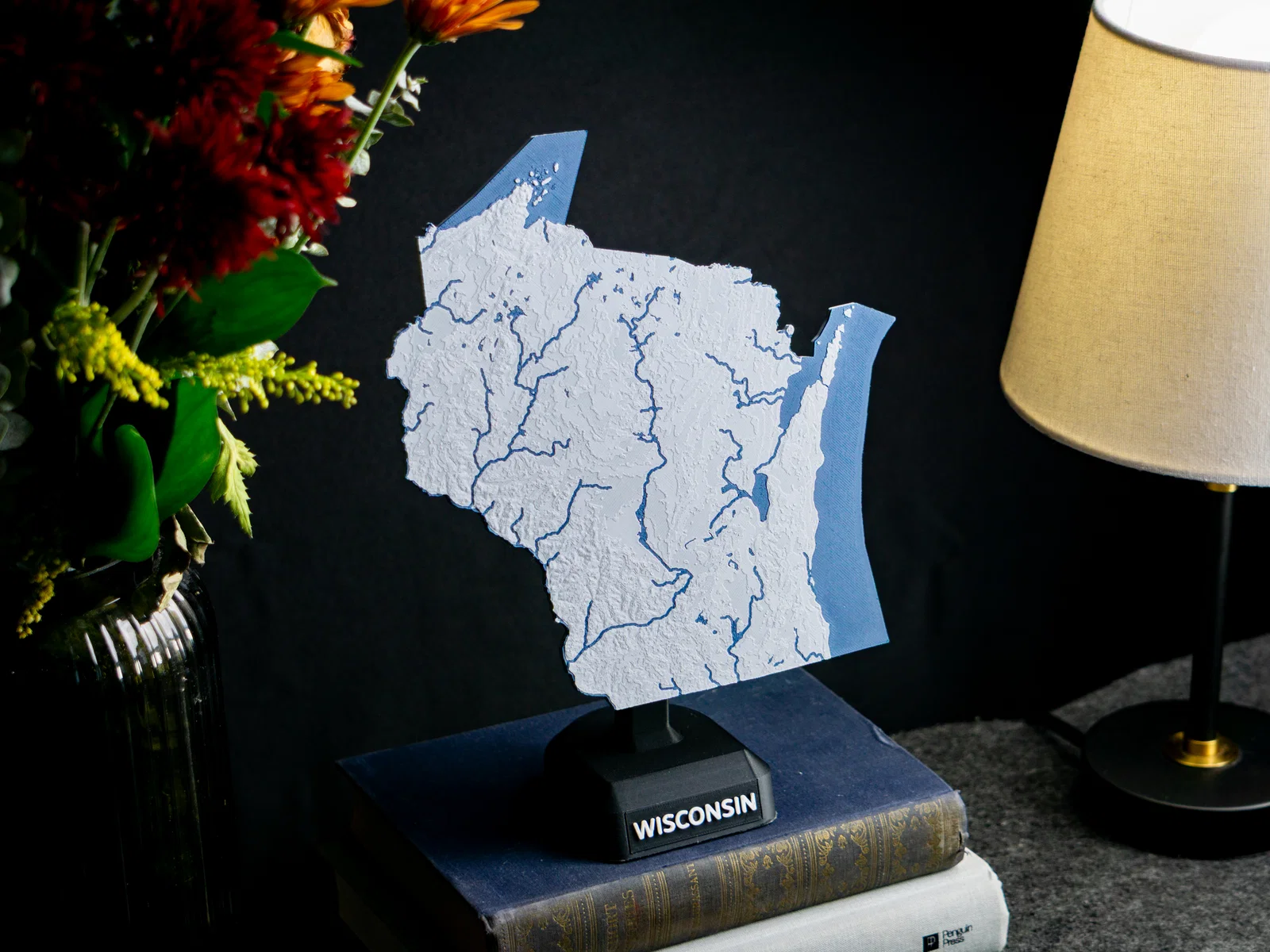

Ảnh model đã in trong bài đăng bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Hãy ủng hộ open data và phần mềm FOSS.
