Bản đồ địa hình Vermont, USA (VT) kèm sông suối

Vermont, USA (VT) Bản đồ địa hình nổi (Topographic Relief) kèm sông suối và vùng nước ven bờ

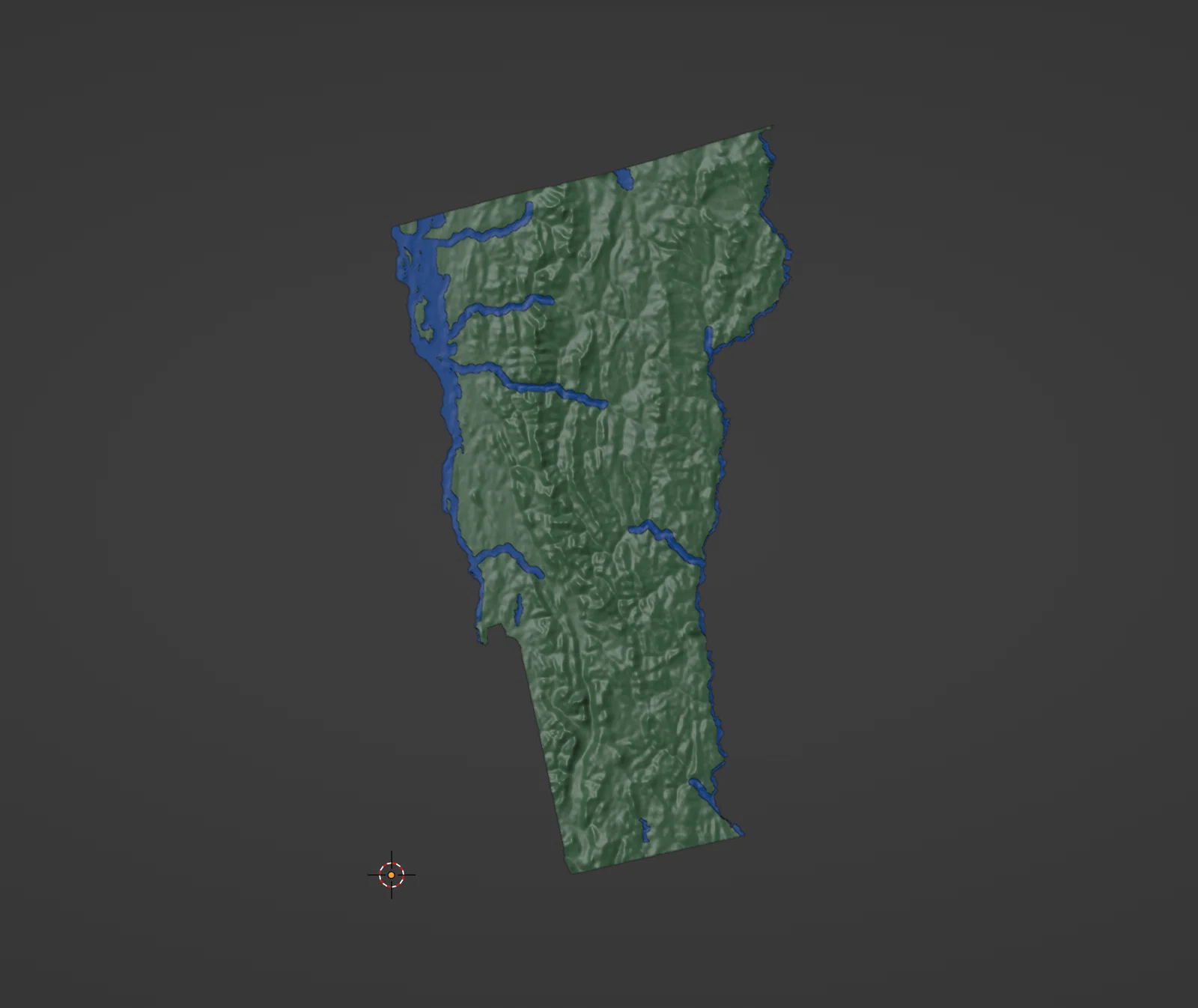

Bản đồ địa hình và thủy hệ (hydrographic) của Vermont, USA với núi non, đường bờ, sông suối và hồ, in được 2 màu hoặc 1 màu! Tất cả các bang địa hình trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể khớp nối với nhau như kiểu xếp hình puzzle.

Tải thêm bản đồ 3D để in

Thông số model và bản đồ

File 3D model khuyên in ↓ Xem 🌟 hoặc ⭐ ↓

• VT-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• VT-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt của bang

ESCALING

Tỉ lệ hoá độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) (extrusion)

STYLE* (không bắt buộc)

Kiểu đặc biệt hoặc tiểu vùng (subregion) của model. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh cắt sẵn dạng khớp nối, mảnh ## phù hợp khổ bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model các đặc trưng mặt nước nằm trên phần đất thấp bị ngập. Phần đất bị ngập này có thể thấy khi in các lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm dùng màu filament phụ (màu nước). _transparent_ style có các đặc trưng nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và trong suốt.

†Nếu không có file nhiều mảnh (multi-part), nghĩa là mình chưa tạo các model khớp nối cho bang này. Follow mình và để lại bình luận yêu cầu để có thêm bản cập nhật trong tương lai.

Model ở định dạng 3MF, giống STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và lưu được các object đất và nước tách rời nhưng canh thẳng hàng để in 2 màu cho dễ. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều 3D slicer khác.

Thiết lập in khuyến nghị

In model theo dạng nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Muốn nổi bật sông suối, hồ và đường bờ thì dùng filament glow-in-the-dark hoặc dạng translucent — hoặc đơn giản là dùng một màu khác so với màu nền!

Tải profile thiết lập in Cura tối ưu cho bản đồ topo TẠI ĐÂY.

Bạn có thể scale model lên/xuống tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ cũ 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay (rotate) hoặc scale model để vừa khổ máy trong Cura, thì nên merge objects _(Ctrl+Alt+G)_ trước để các object in 2 màu luôn canh thẳng hàng.

In món này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và oozing của máy in 3D!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng model/in một địa điểm/bản đồ theo yêu cầu để làm đồ trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để được hỗ trợ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

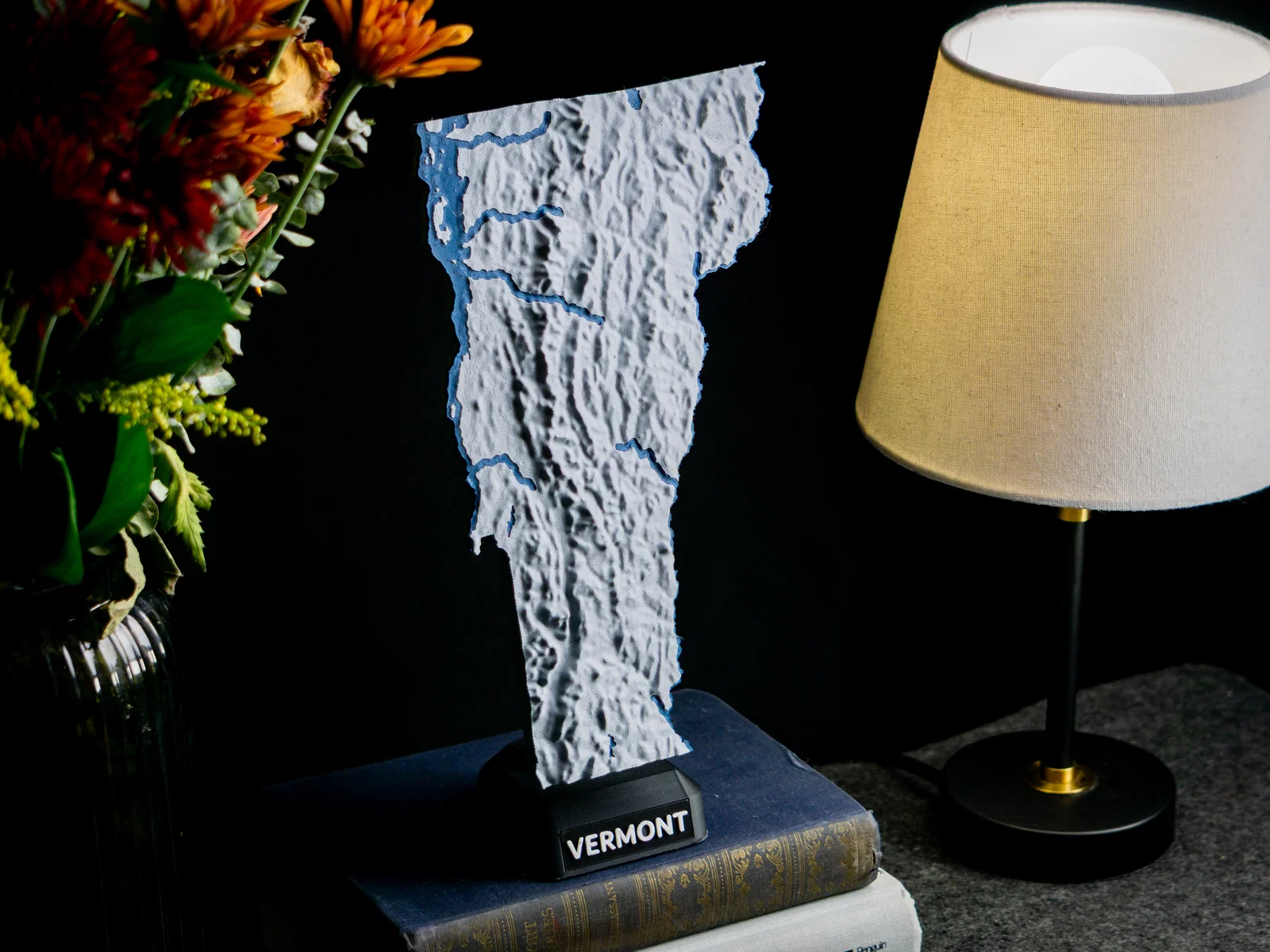

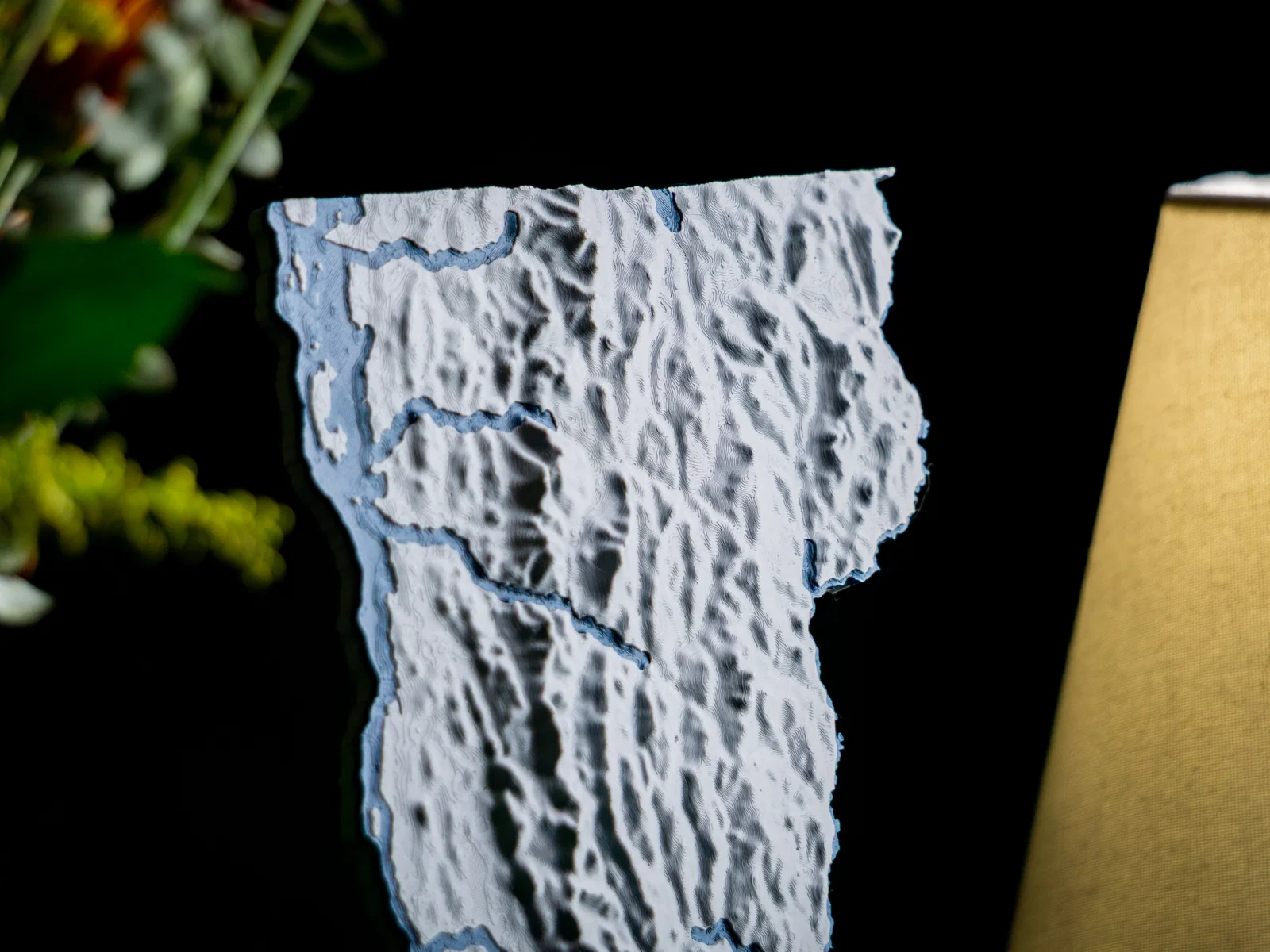

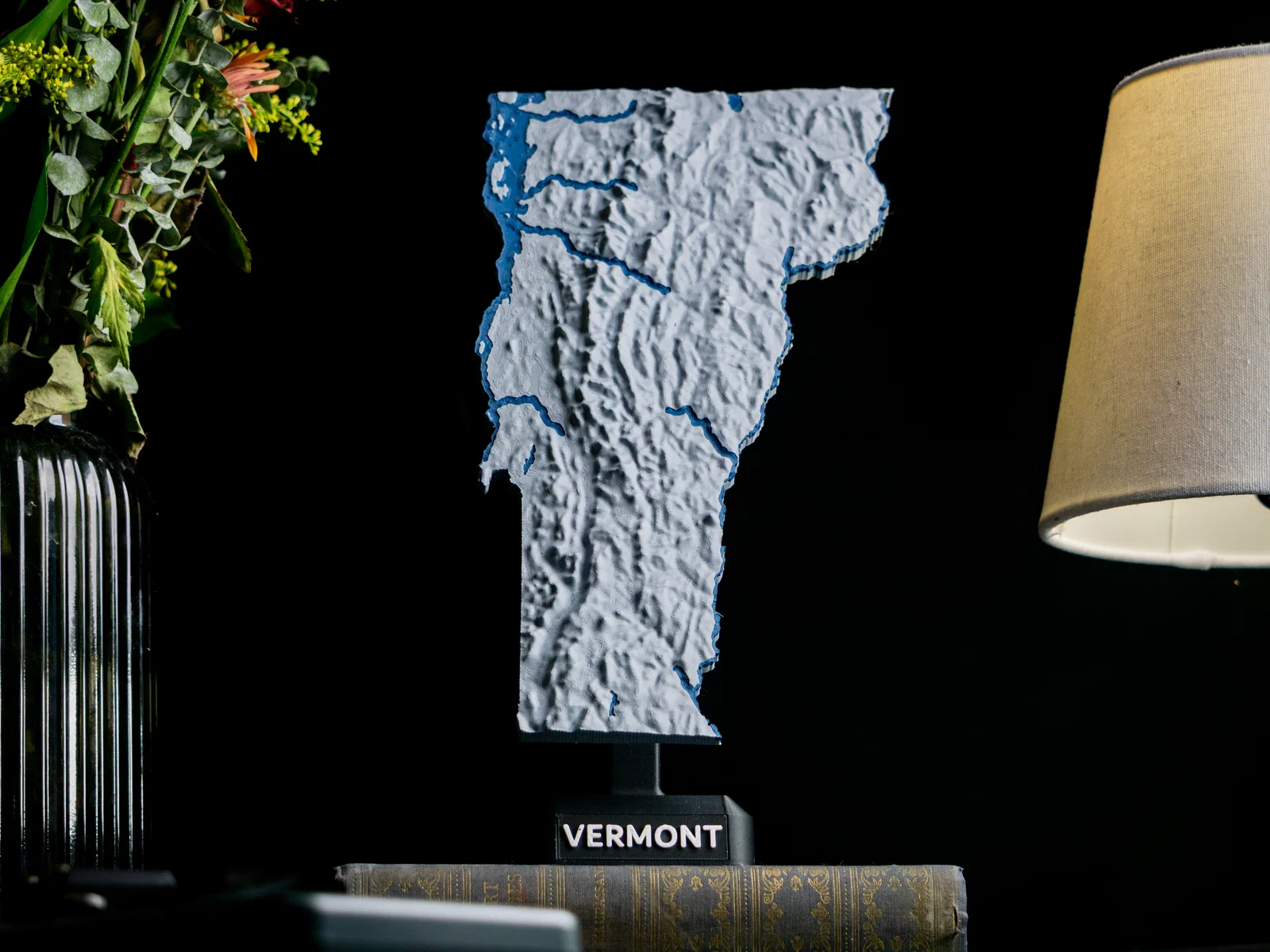

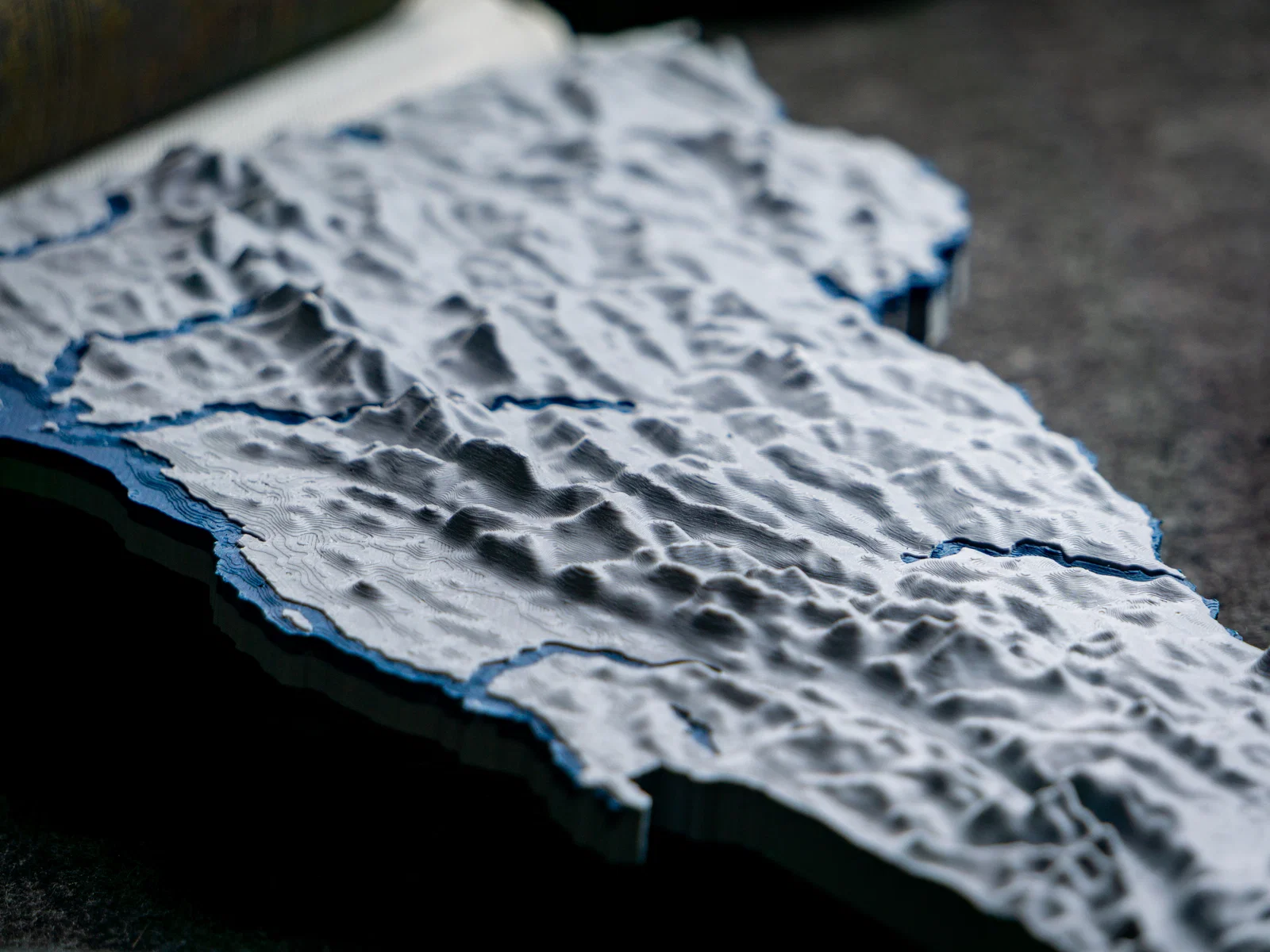

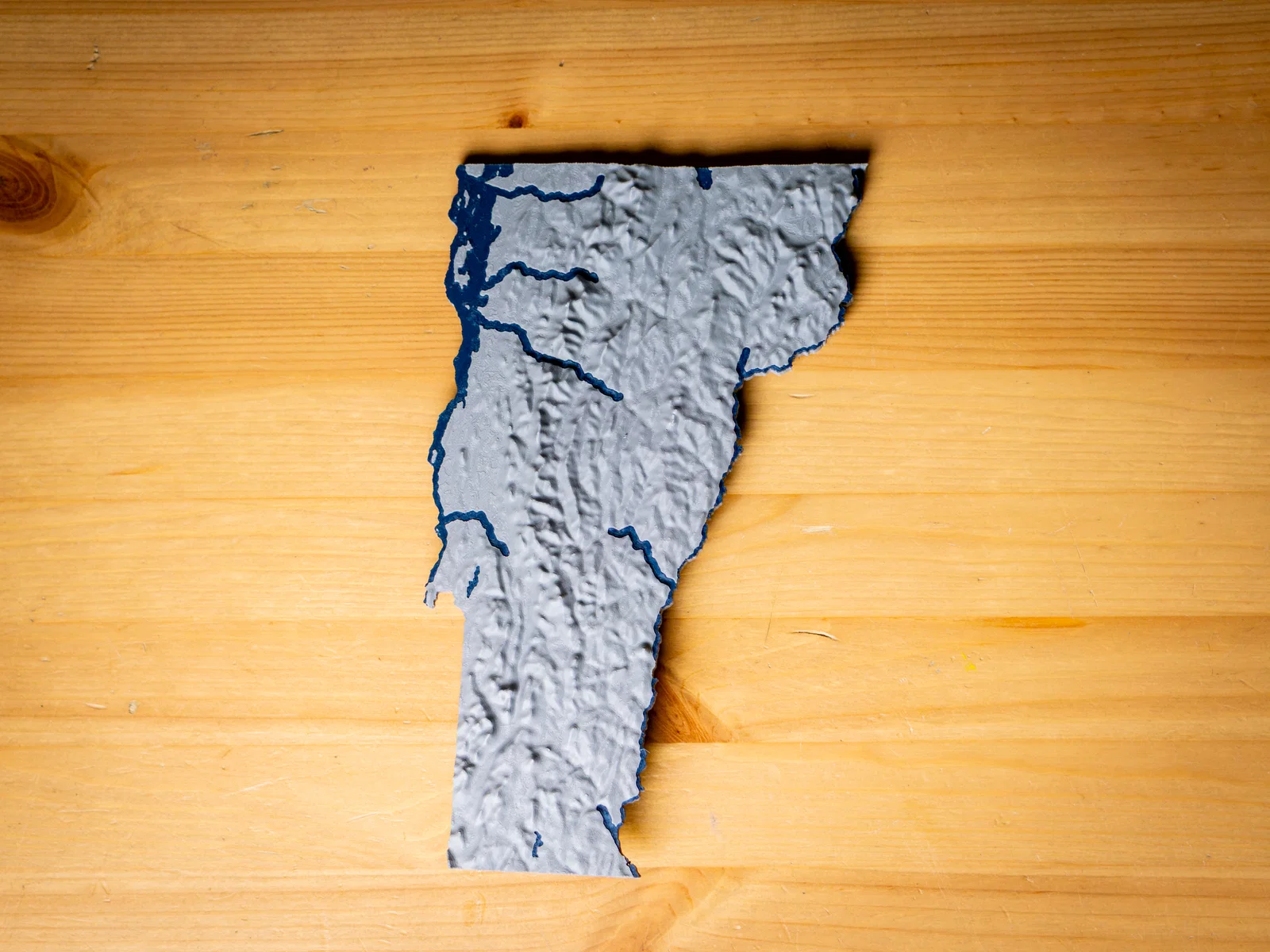

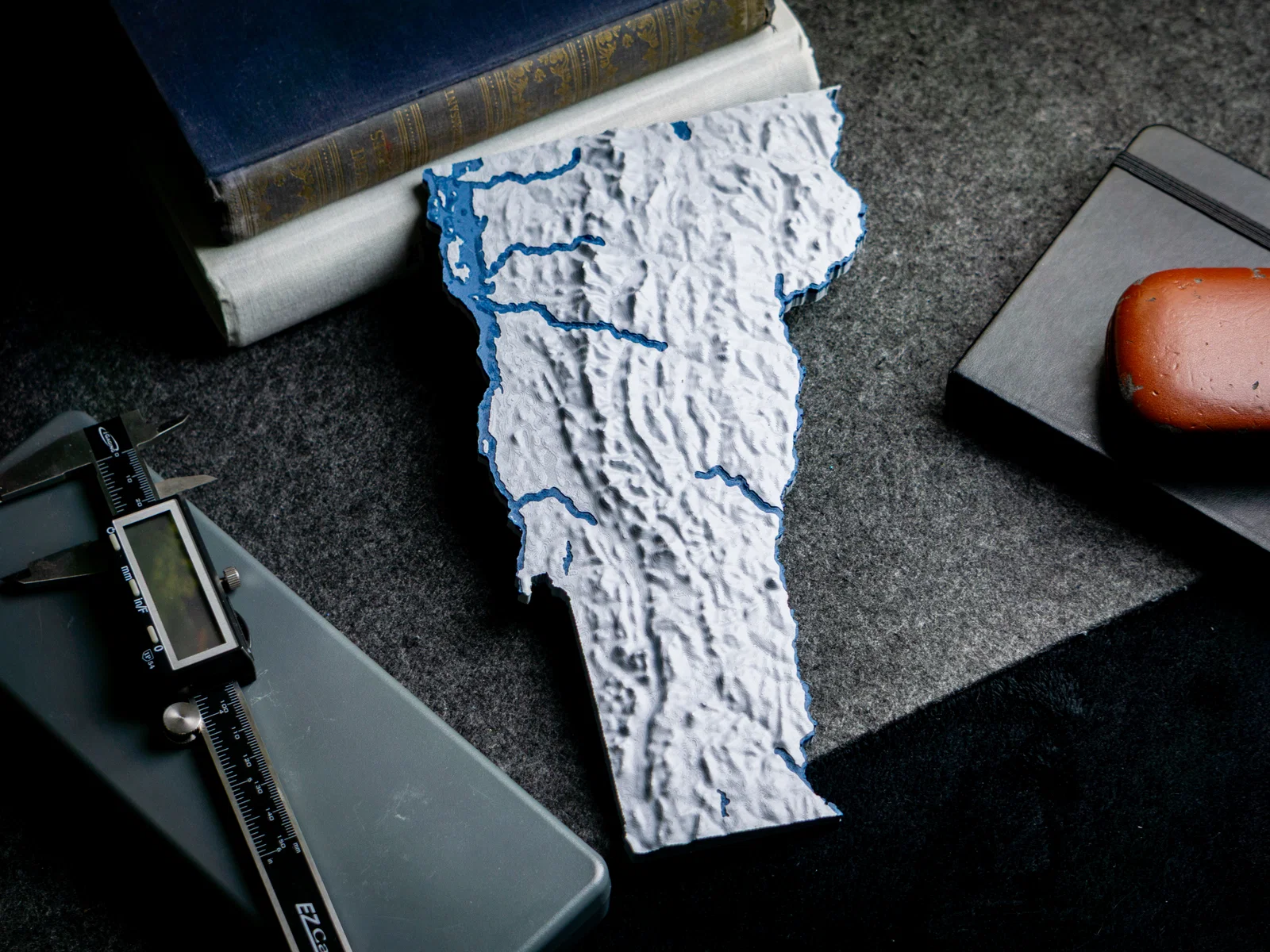

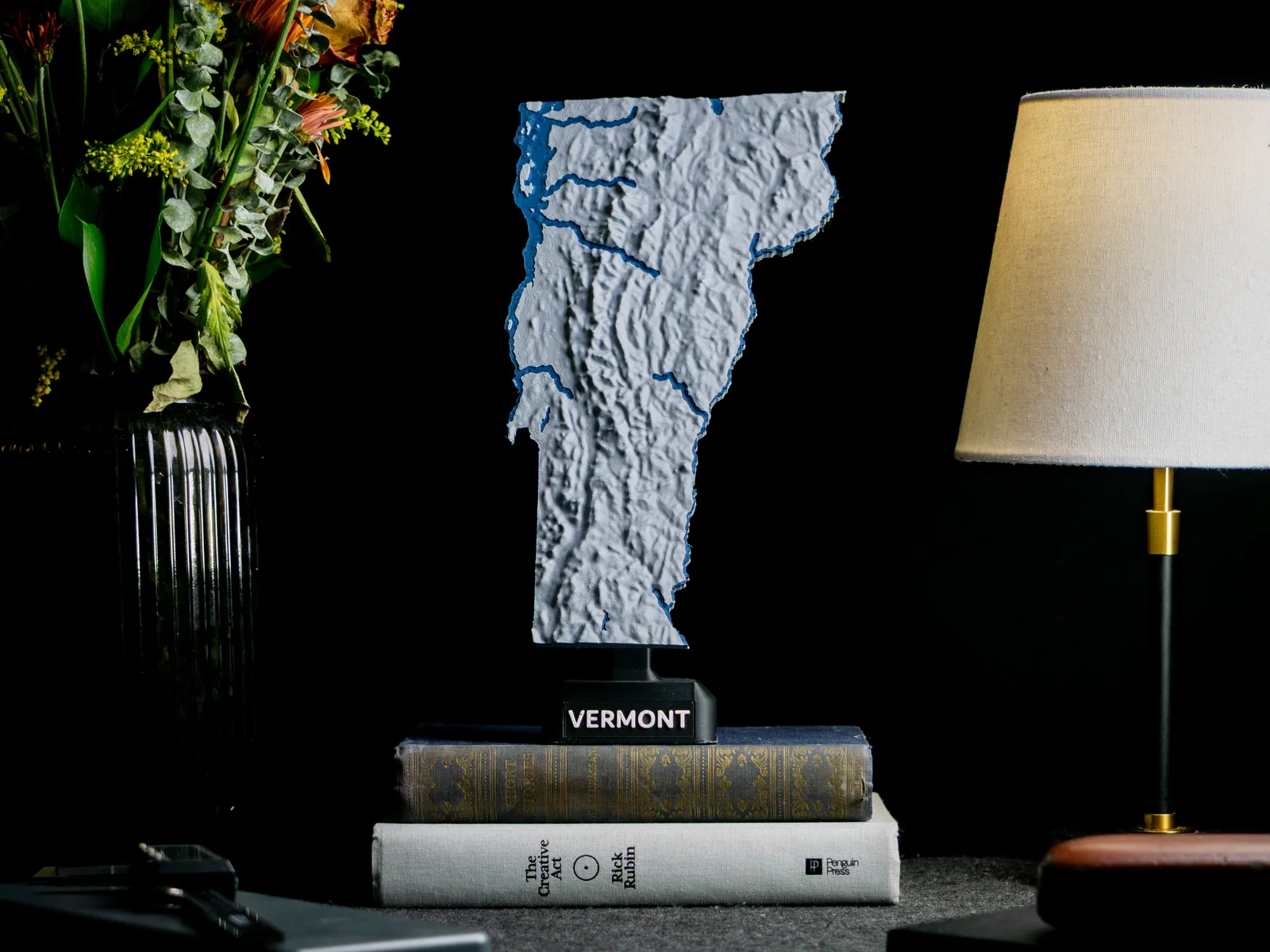

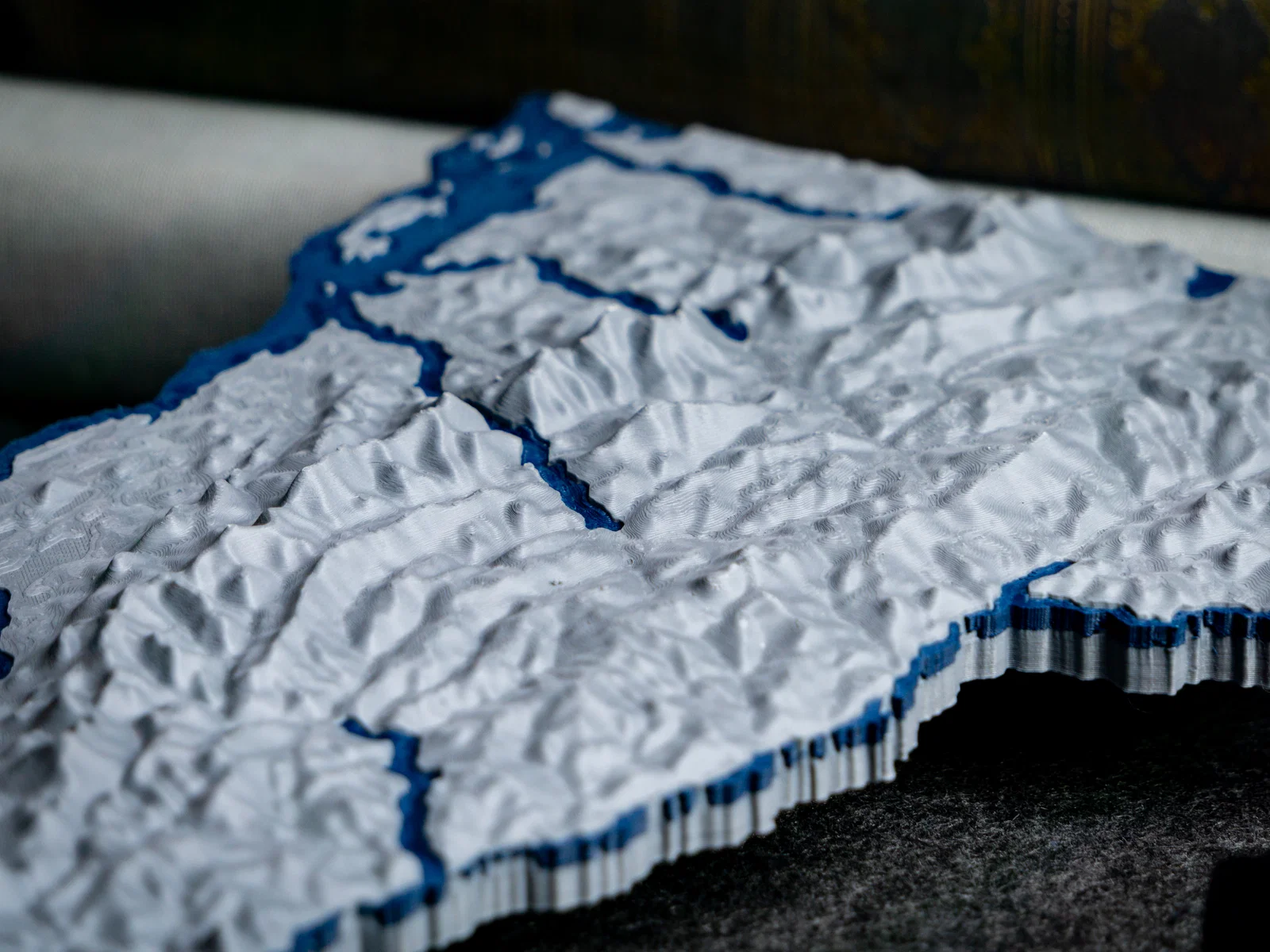

Ảnh model đã in trong listing bởi JP Designs

Công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ open data và phần mềm FOSS.
