Bản đồ địa hình Tennessee, USA (TN) có sông ngòi

Bản đồ địa hình nổi Tennessee, USA (TN) có sông ngòi và vùng nước ven bờ

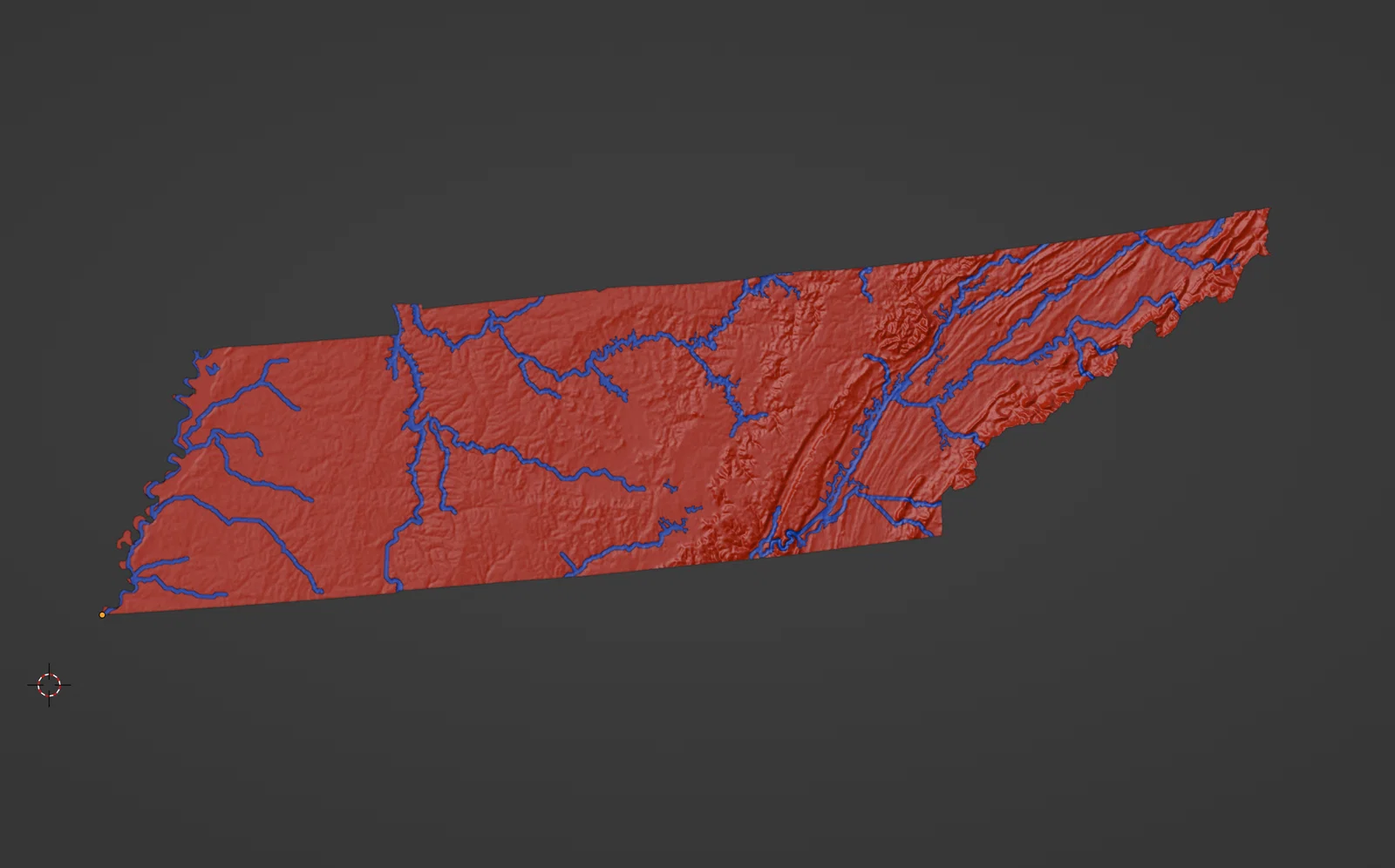

Bản đồ địa hình & thủy văn Tennessee, USA với núi non, đường bờ, suối/sông và hồ—có thể in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể khớp với nhau như miếng ghép puzzle.

Tải thêm bản đồ 3D để in

Thông số model và bản đồ

File 3D nên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓

• TN-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• TN-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (Dual) hoặc 1 màu (Single) (theo extrusion)

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ có khi file là style đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh ghép cắt sẵn dạng interlocking, mảnh ## phù hợp bàn in 180 mm x 180 mm.

*Mặc định STYLE là model thể hiện các yếu tố nước nằm trên các vùng đất thấp bị ngập. Phần đất bị ngập này có thể thấy nếu bạn in lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ là style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow hoặc trong suốt.

†Nếu không có file dạng nhiều phần, nghĩa là mình chưa tạo các model interlocking cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

Model ở định dạng 3MF—tương tự STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng “land” và “water” đã căn thẳng hàng, giúp in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Thiết lập in khuyến nghị

In model theo kiểu nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Làm nổi bật suối/sông, hồ và đường bờ bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng một màu khác so với phần nền!

Tải profile thiết lập in Cura đã tối ưu cho topo map tại ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ trước đó là 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, việc gộp đối tượng _(Ctrl+Alt+G)_ trước sẽ giúp các đối tượng in 2 màu luôn thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng một địa điểm/bản đồ theo yêu cầu và in thành tác phẩm trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế & sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Ghi công

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES, và USCB TIGER/Line.

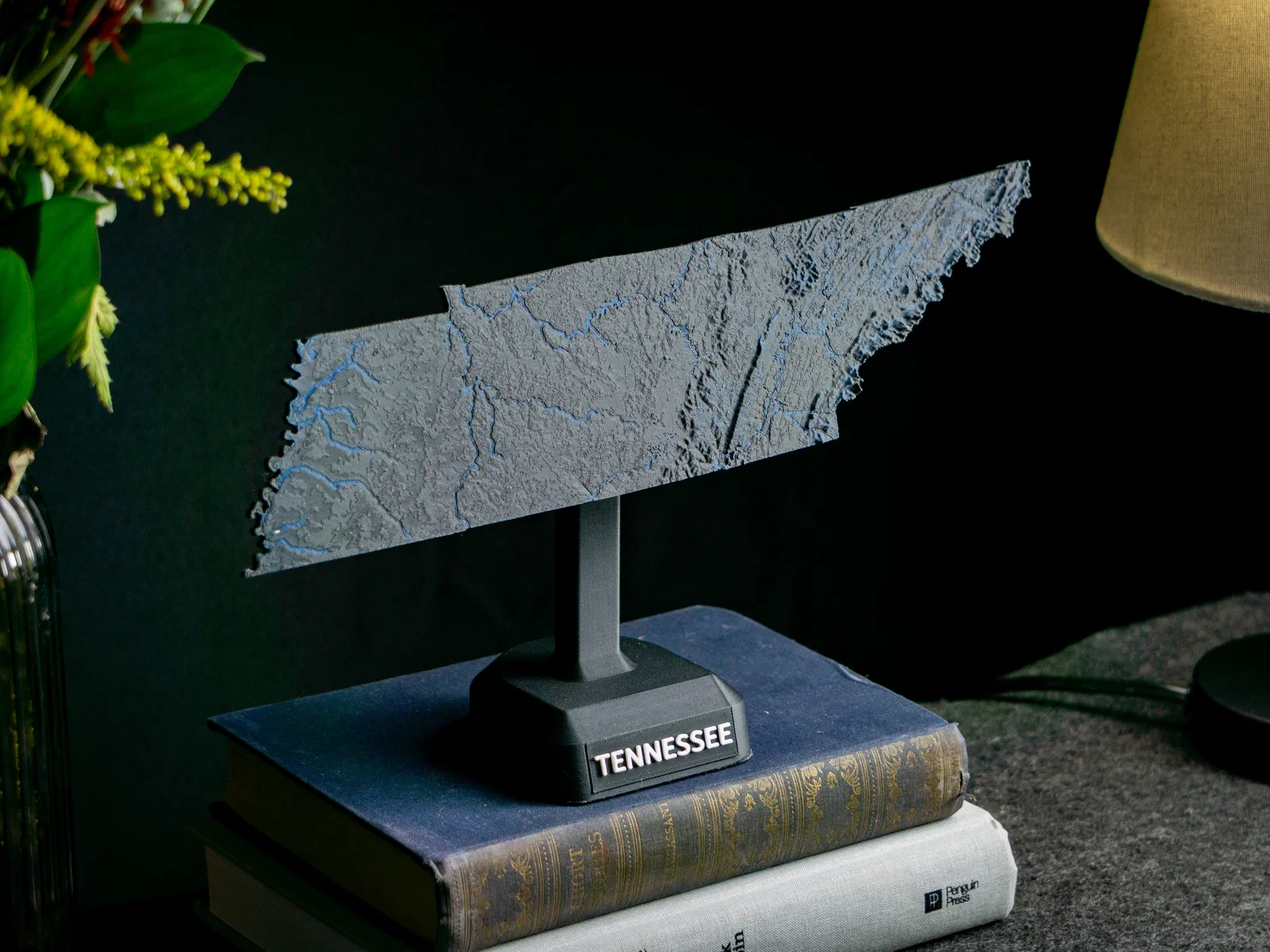

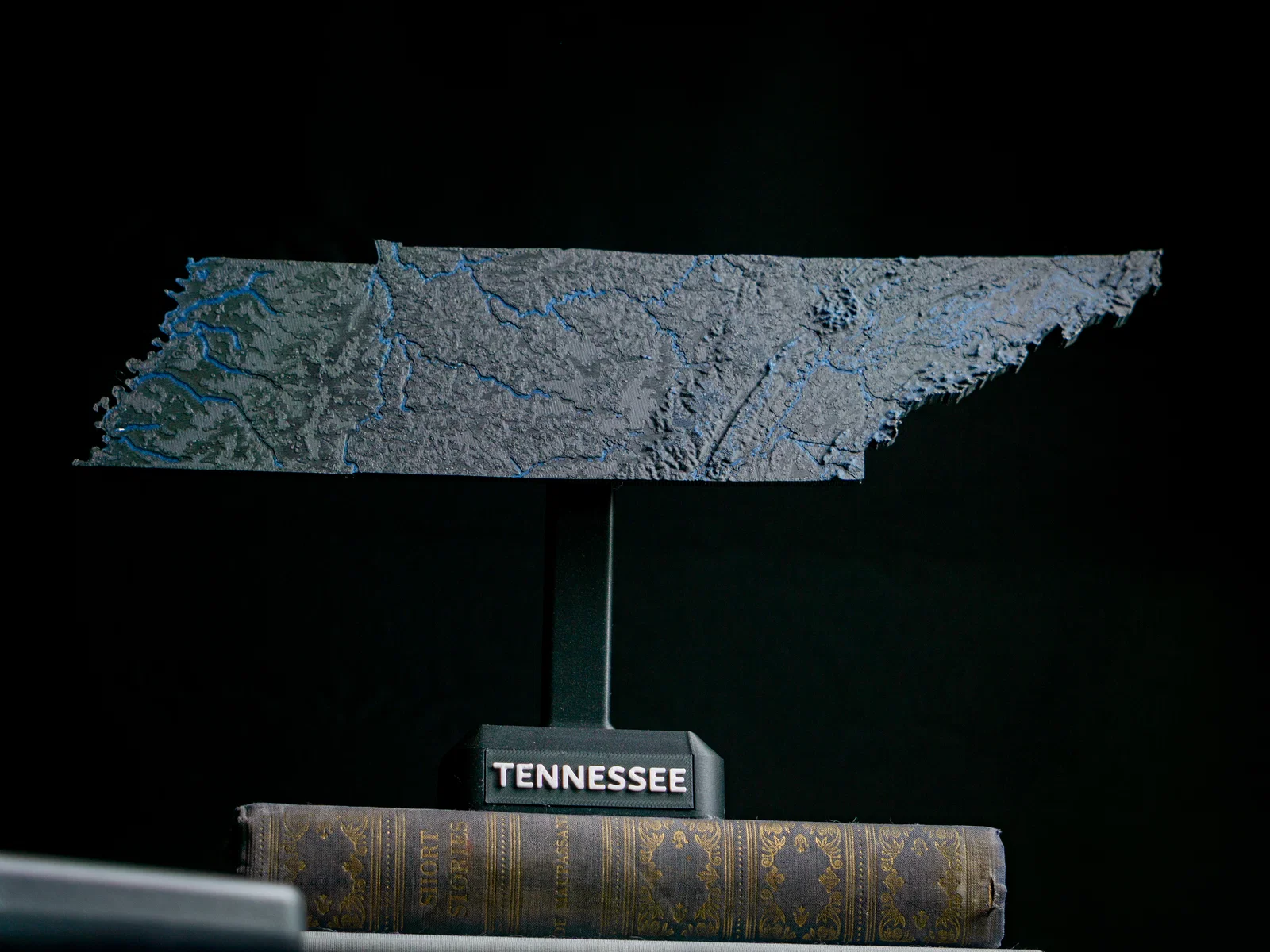

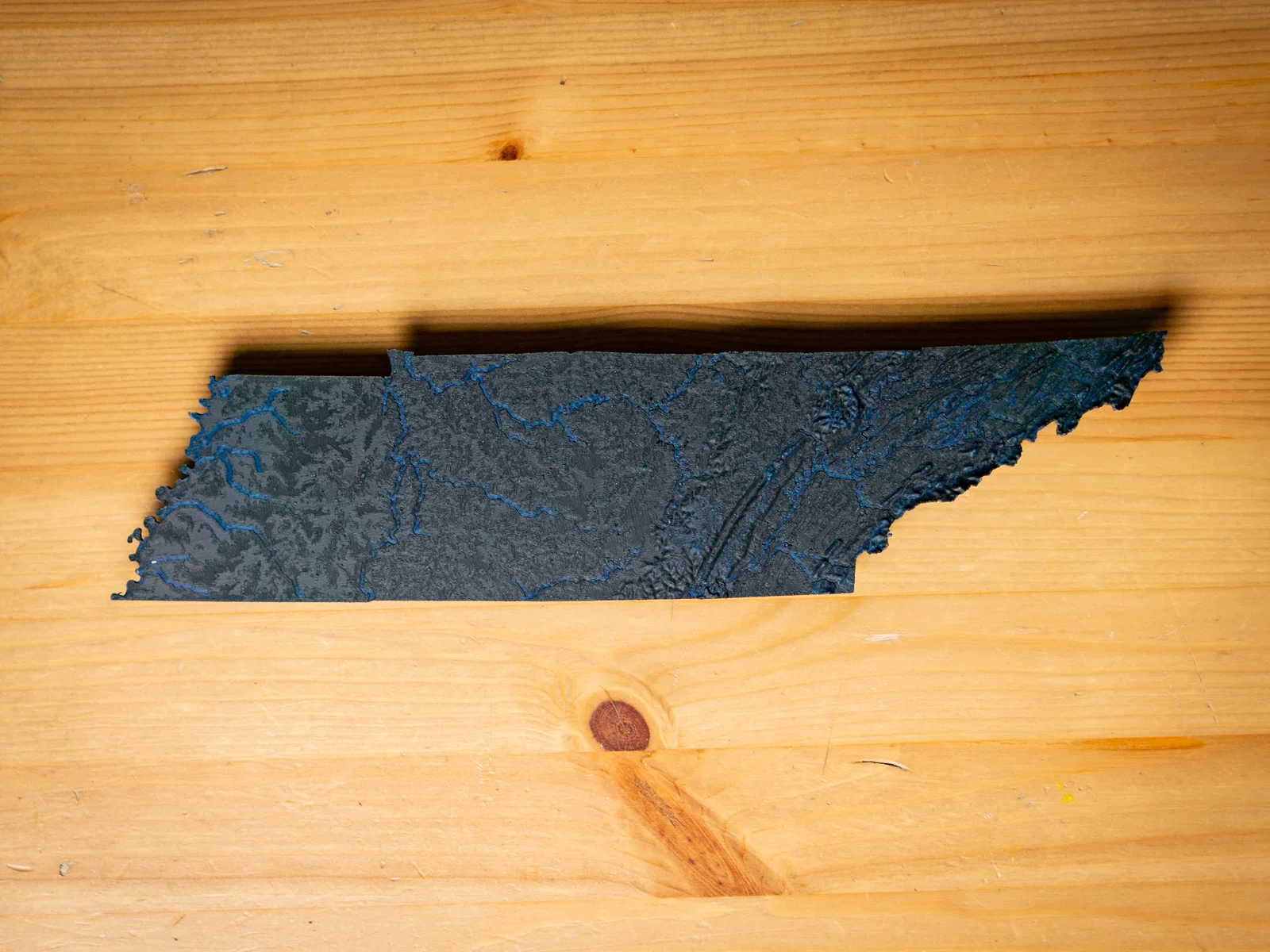

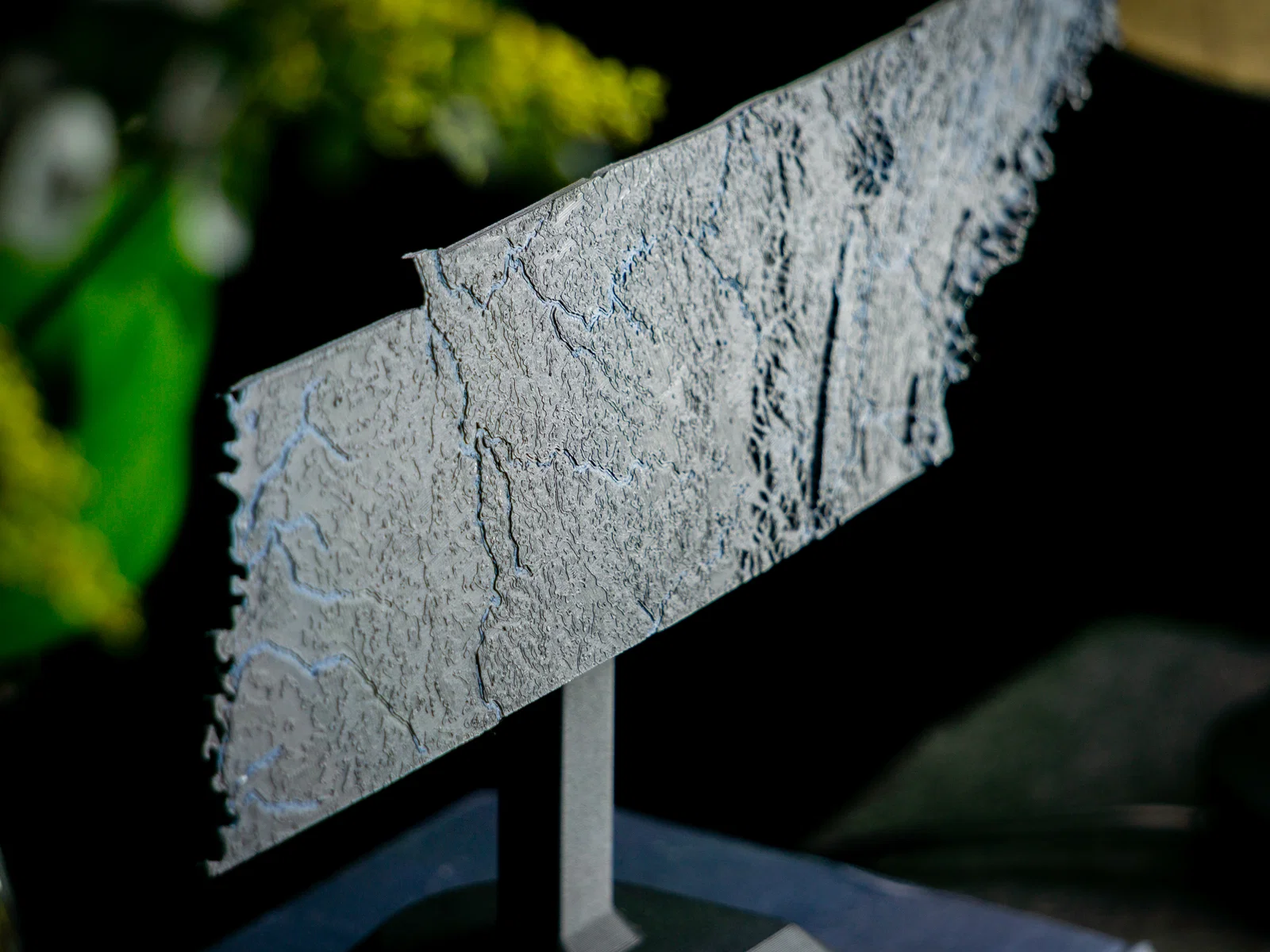

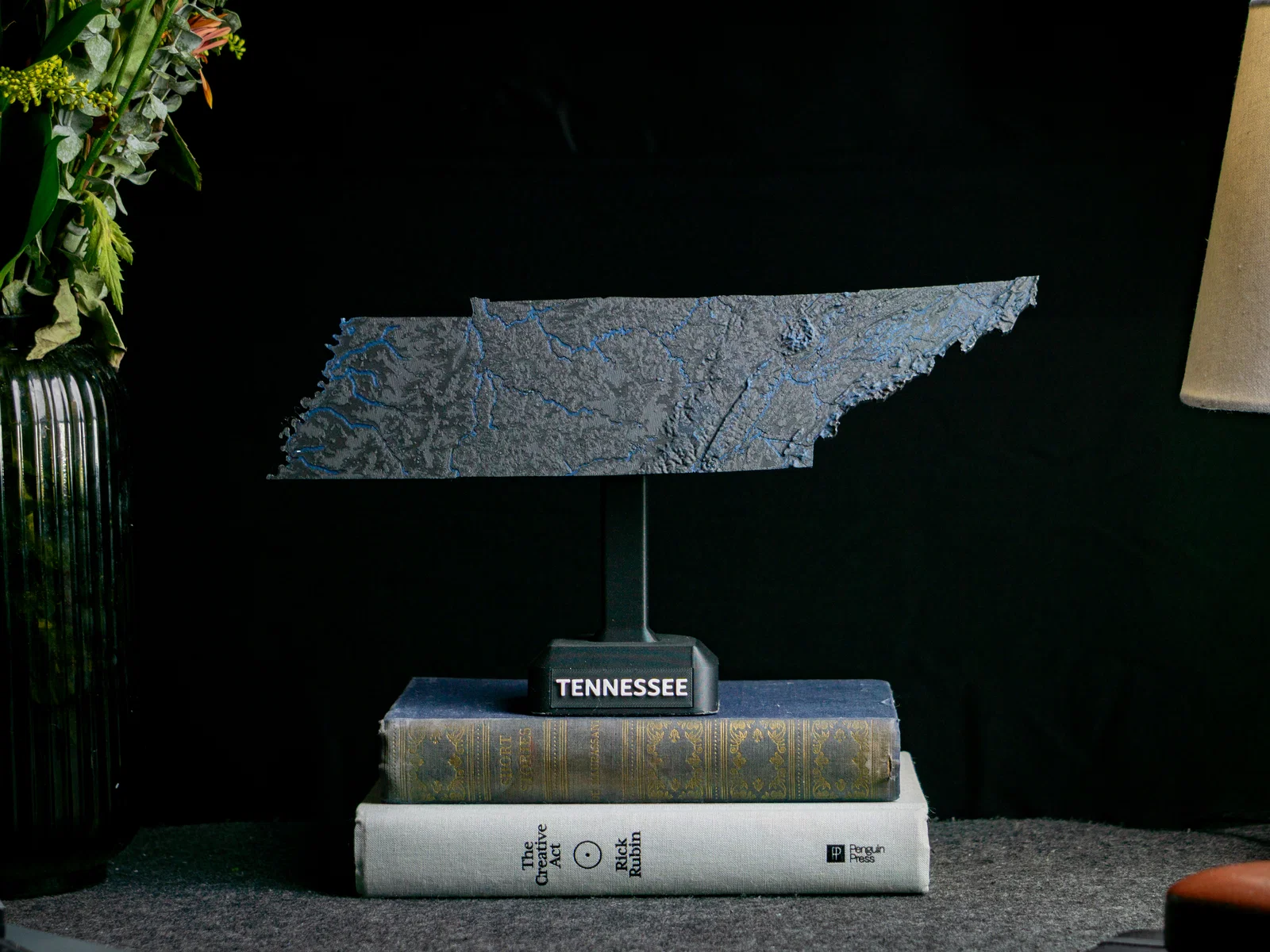

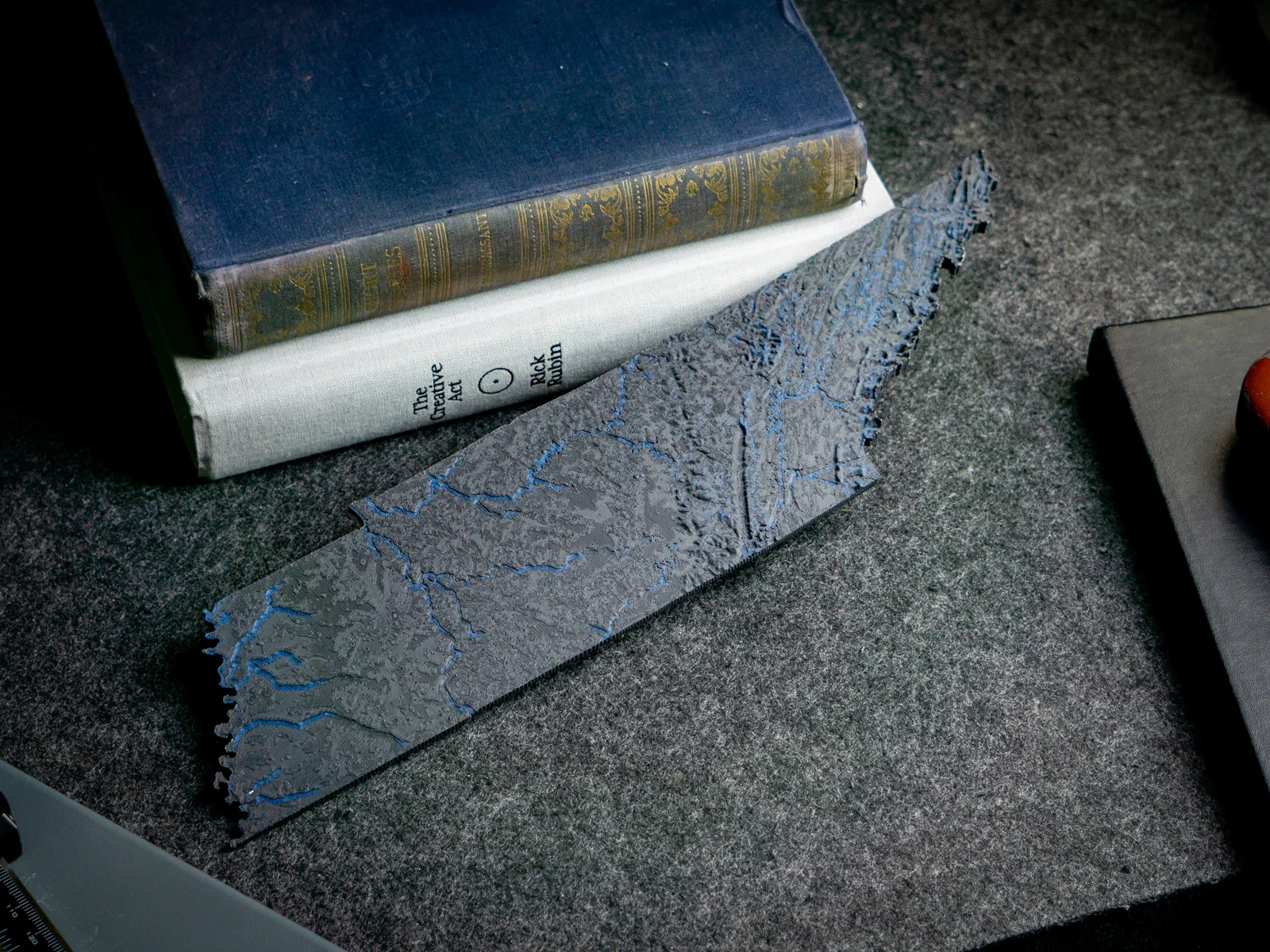

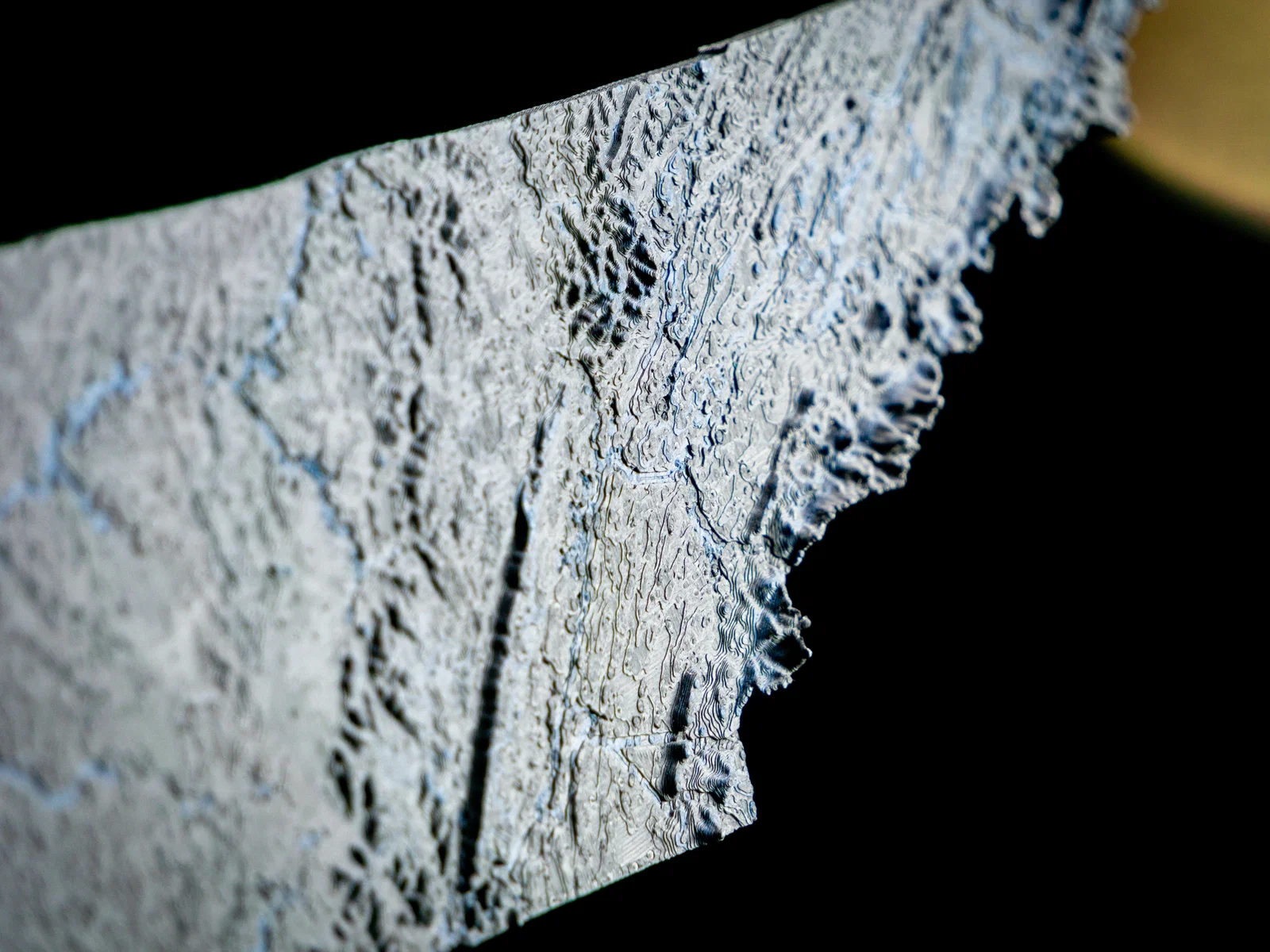

Ảnh model in trong bài đăng bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ dữ liệu mở và phần mềm FOSS.
