Bản đồ địa hình nổi Pennsylvania, USA (PA) kèm sông ngòi

Bản đồ địa hình nổi Pennsylvania, USA (PA) kèm sông ngòi và vùng nước ven bờ

Bản đồ địa hình & thủy văn Pennsylvania, USA với núi, đường bờ, suối, sông và hồ—có thể in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như miếng ghép puzzle.

Tải thêm nhiều bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• PA-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• PA-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt của bang

ESCALING

Cách scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (dual) hoặc 1 màu (single) theo kiểu extrusion

STYLE* (tùy chọn)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là phong cách đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh ghép đã cắt sẵn để ghép khớp, kích thước ##, phù hợp bed 180 mm x 180 mm.

*Mặc định _STYLE_ là kiểu có các chi tiết nước nằm trên các vùng đất thấp bị ngập. Phần “đất bị ngập” này có thể nhìn thấy khi in các lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng và filament trong.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model ghép khớp cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung/cập nhật trong các lần sau.

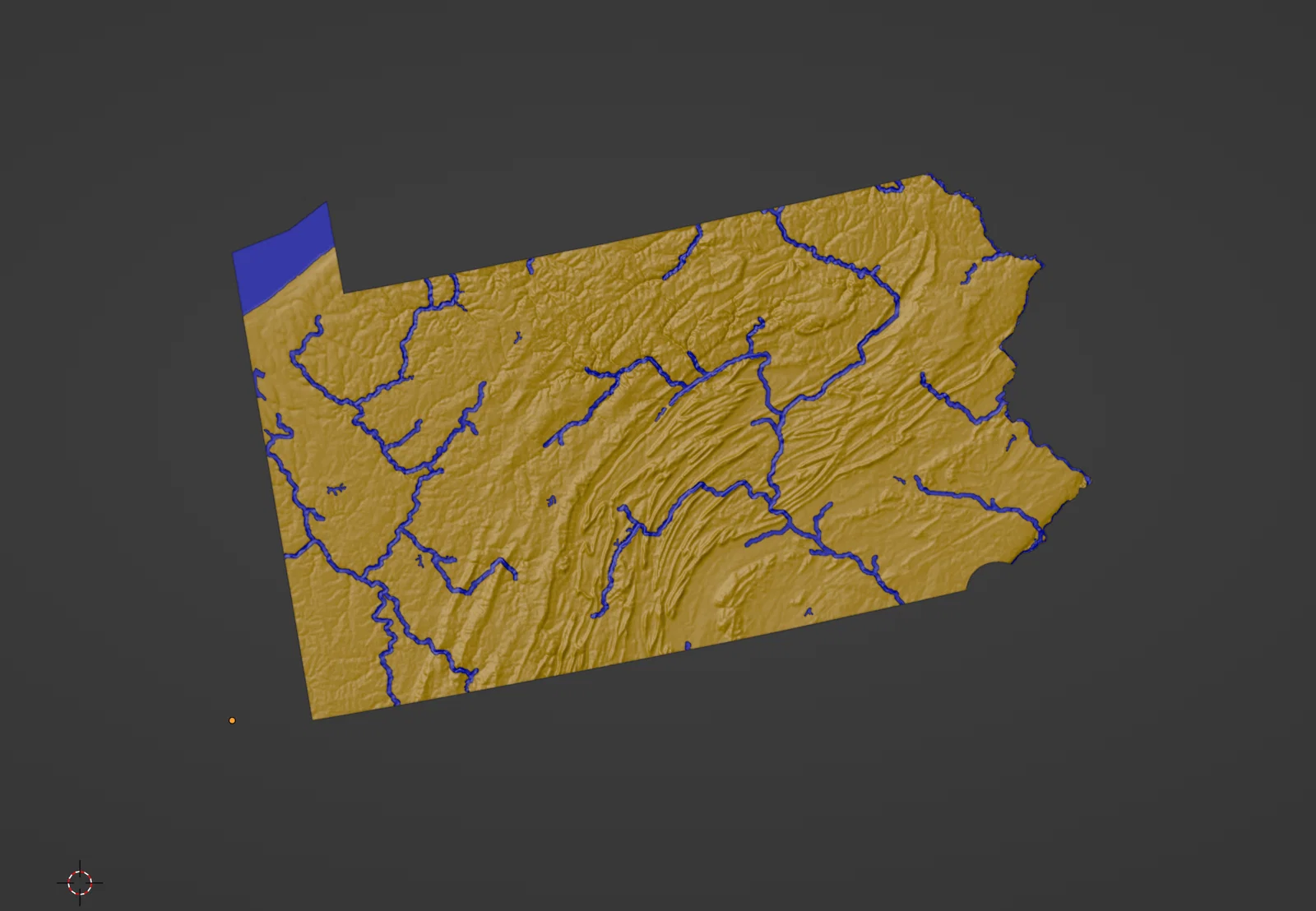

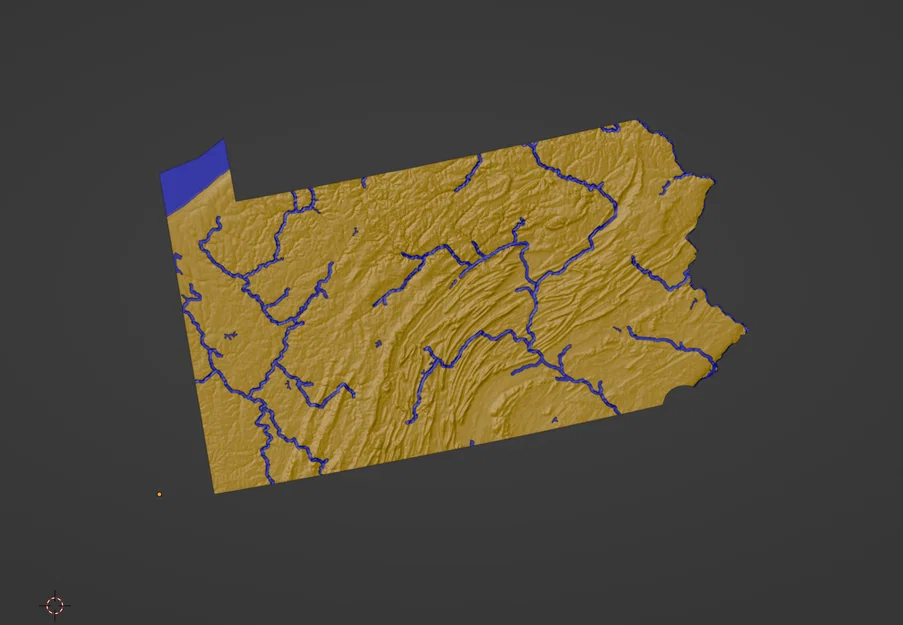

Model ở định dạng 3MF—na ná STL nhưng “xịn” hơn. 3MF nhẹ hơn và có thể lưu riêng các đối tượng đất và nước đã canh thẳng hàng, rất tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm slicer khác.

Thiết lập in khuyến nghị

In model theo hướng nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các file *-single.3mf.

Muốn khoe rõ suối, hồ và đường bờ thì dùng filament glow-in-the-dark hoặc translucent—hoặc đơn giản là chọn màu khác với màu nền!

Tải profile thiết lập in Cura đã tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy máy in; tỉ lệ bản đồ cuối cùng sẽ thay đổi theo tương ứng. Ví dụ: scale 200% từ tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp các đối tượng in 2 màu luôn giữ đúng căn chỉnh.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng model/in một địa điểm/bản đồ theo yêu cầu để làm quà tặng hoặc trưng bày? Liên hệ mình ([email protected]) để được hỗ trợ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên GTOPO30 năm 1996), HydroLAKES, và USCB TIGER/Line.

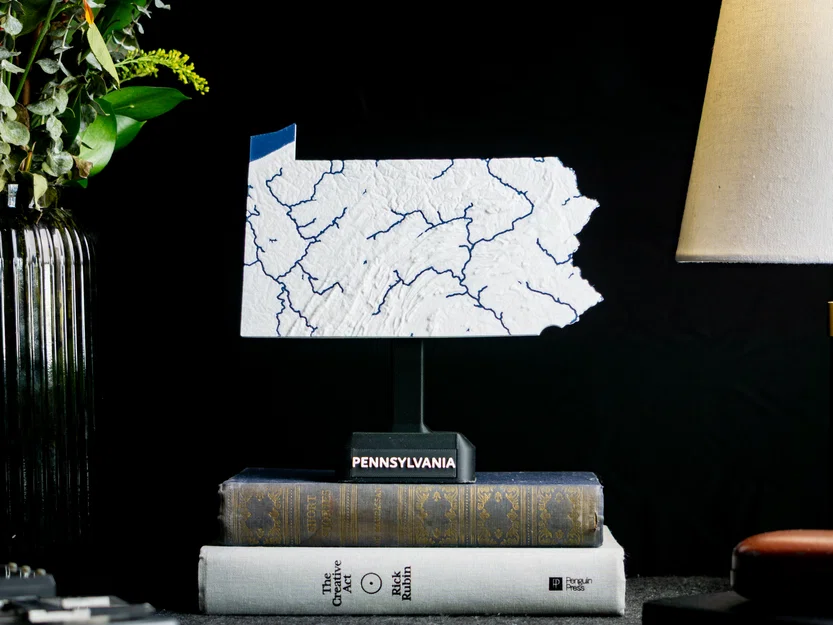

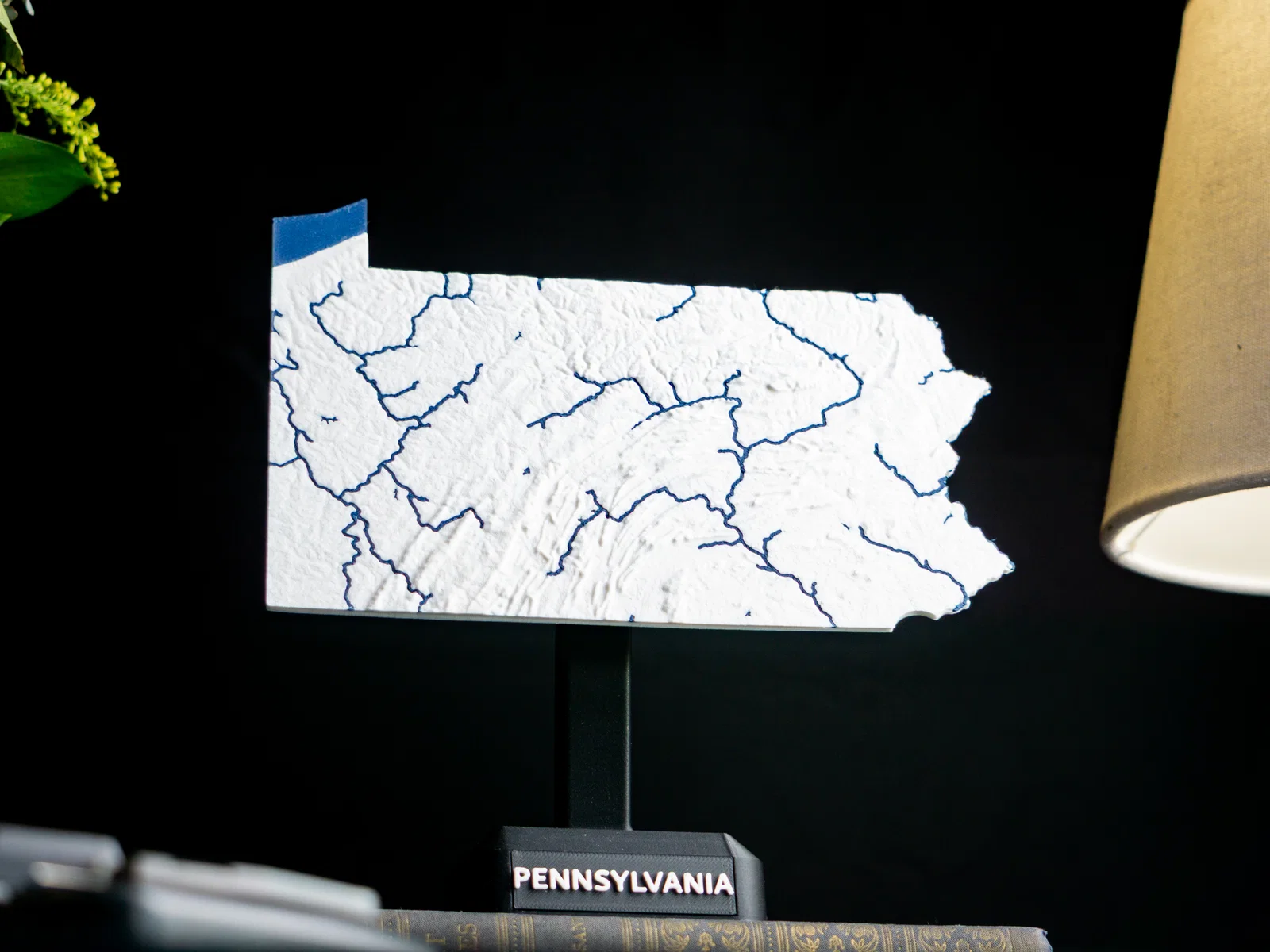

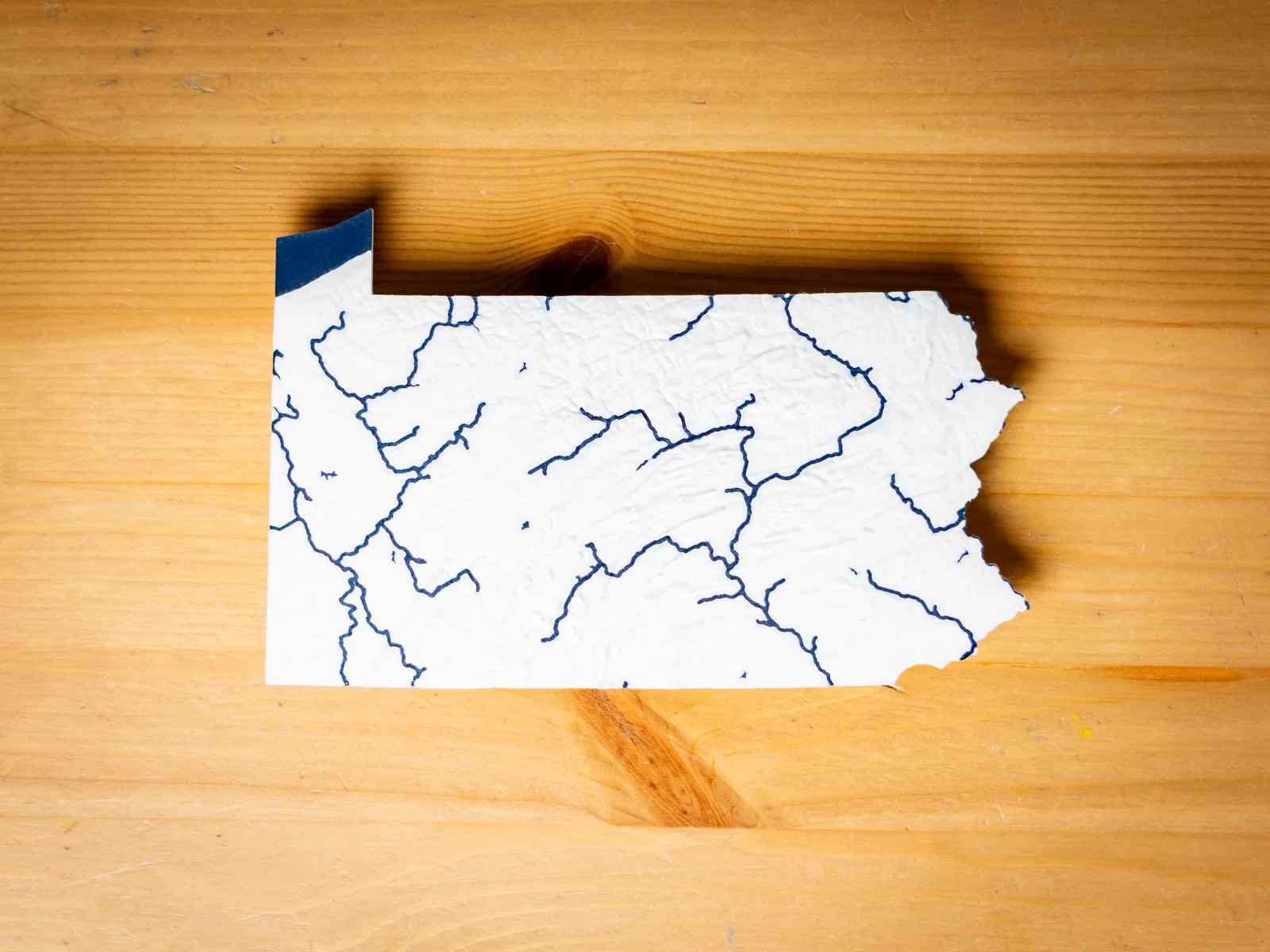

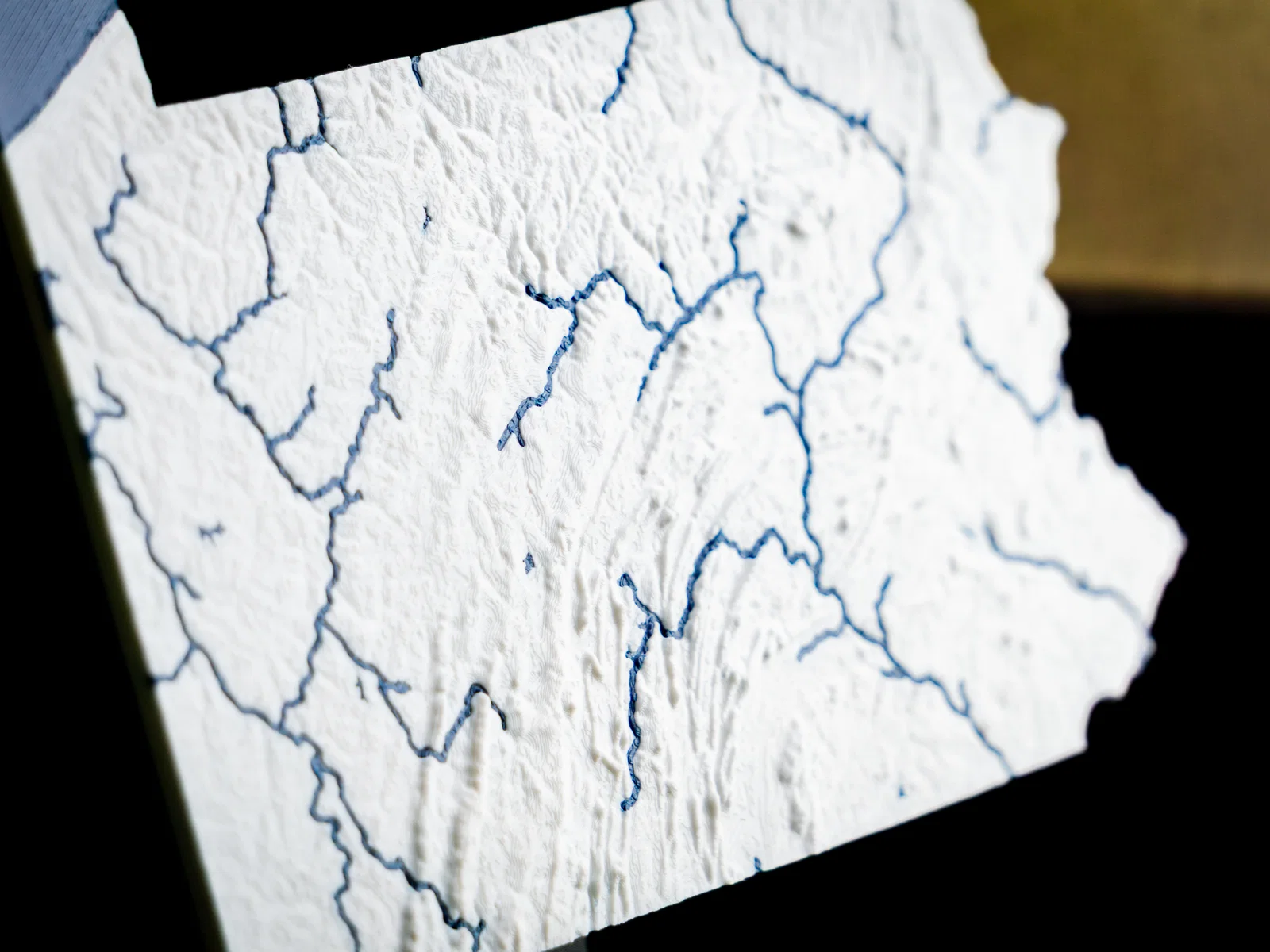

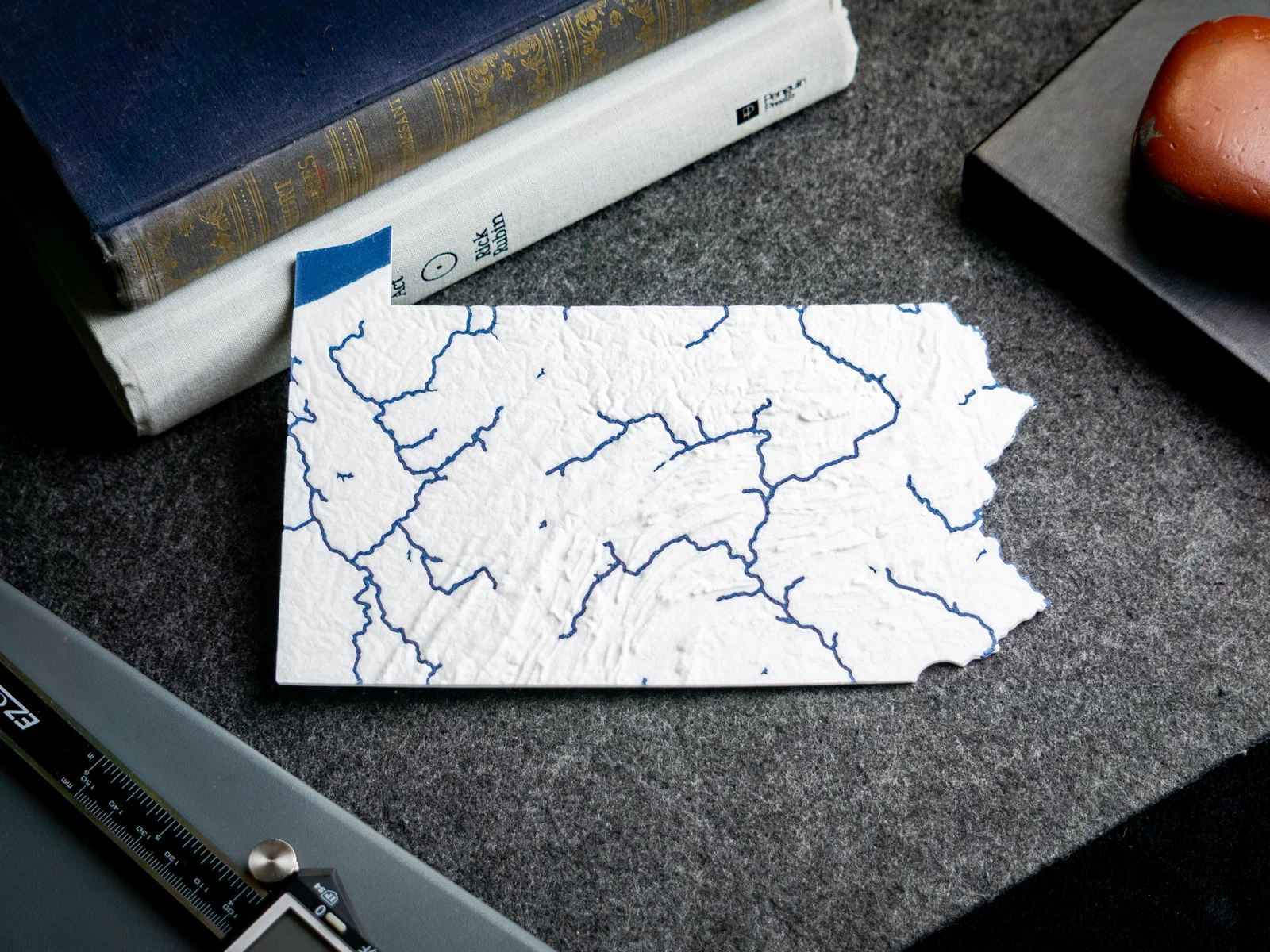

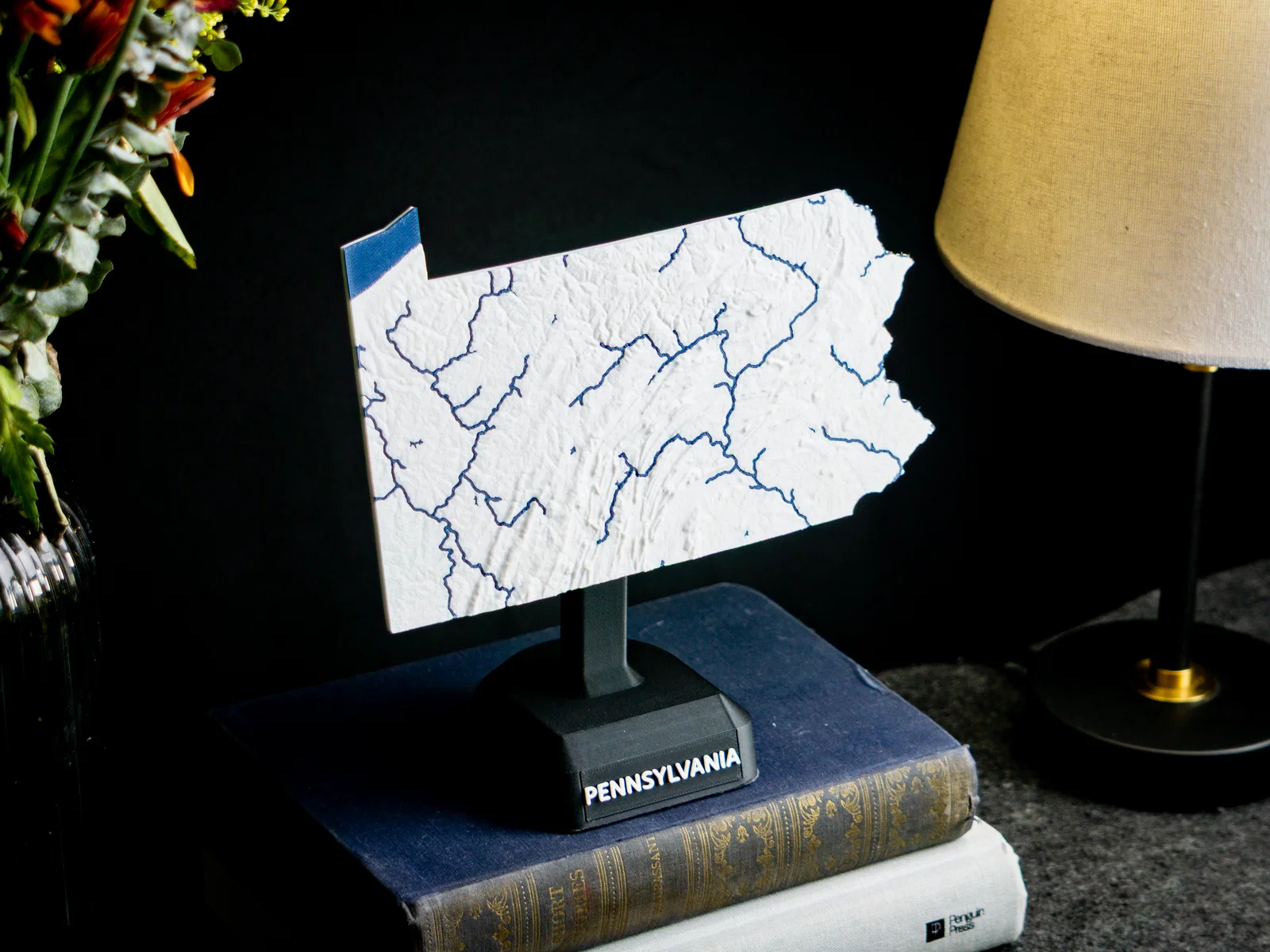

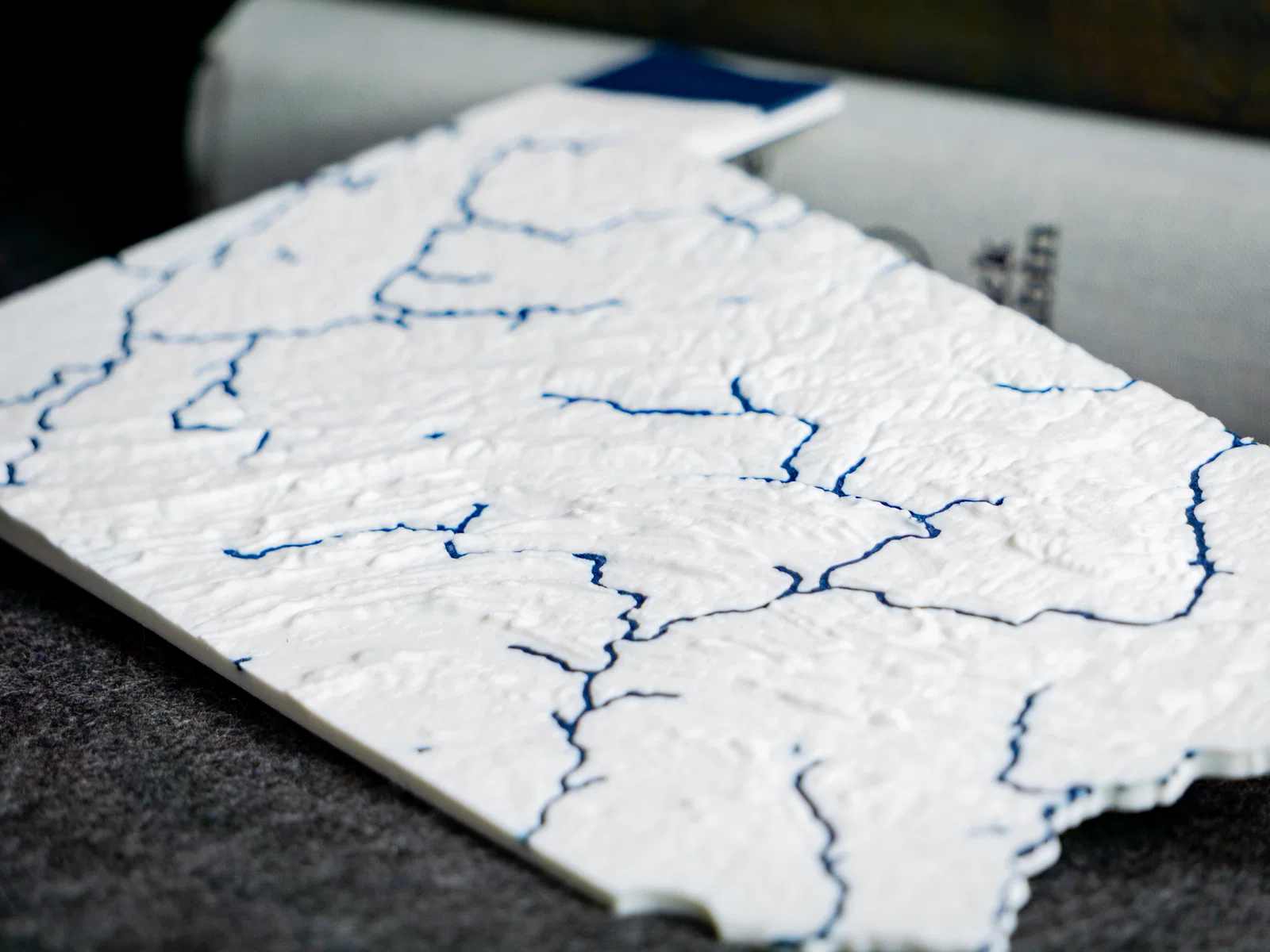

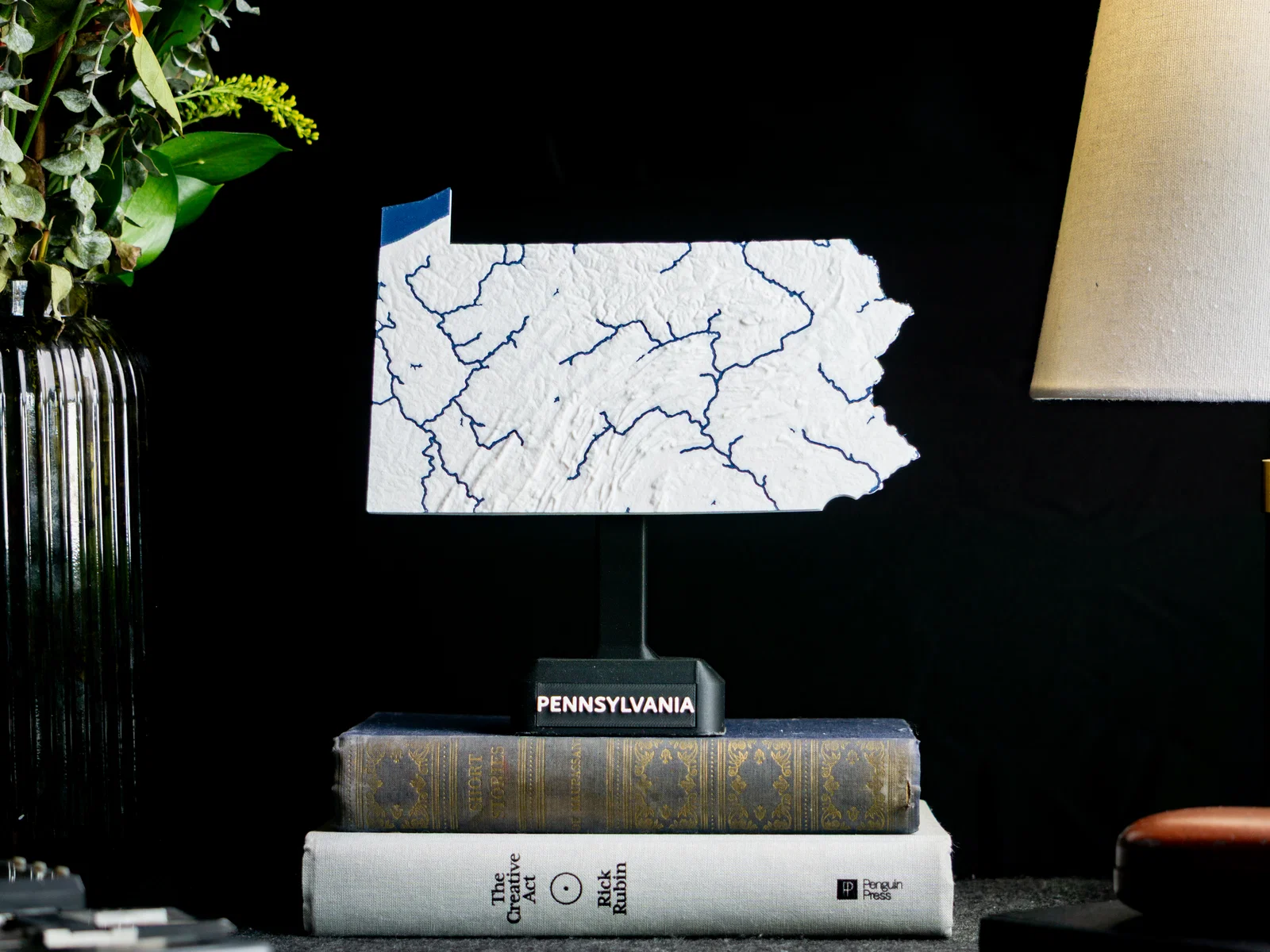

Ảnh model in trong trang listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
