Bản đồ địa hình Oregon, USA (OR) 2 màu kèm sông hồ & thủy văn
Bản đồ địa hình nổi 2 màu của Oregon (OR), USA, có đầy đủ vùng nước ven biển, đảo, suối và hồ. File 3MF tối ưu cho in dual/single extrusion, dễ canh phần đất và phần nước để lên màu rõ nét.
Mô tả

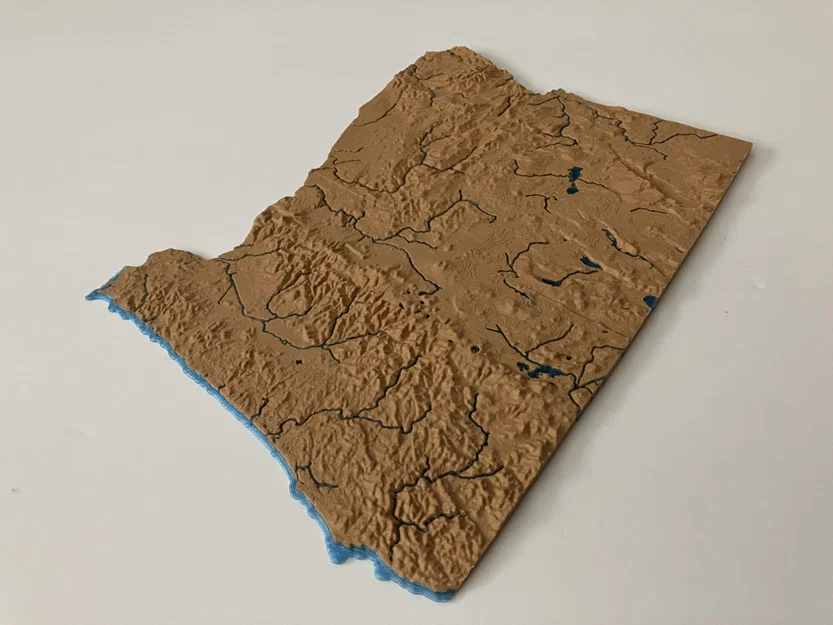

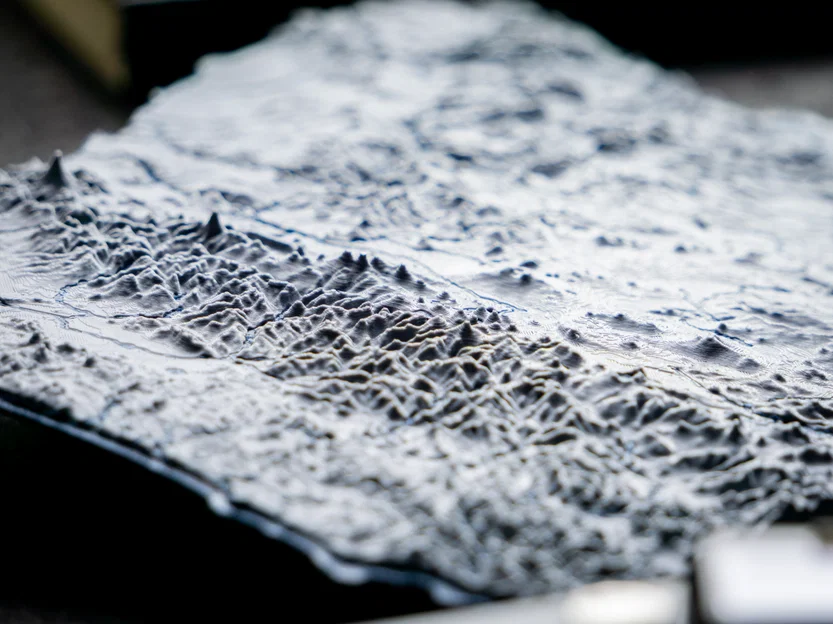

Bản đồ địa hình nổi Oregon, USA (OR) với sông suối và vùng nước ven biển

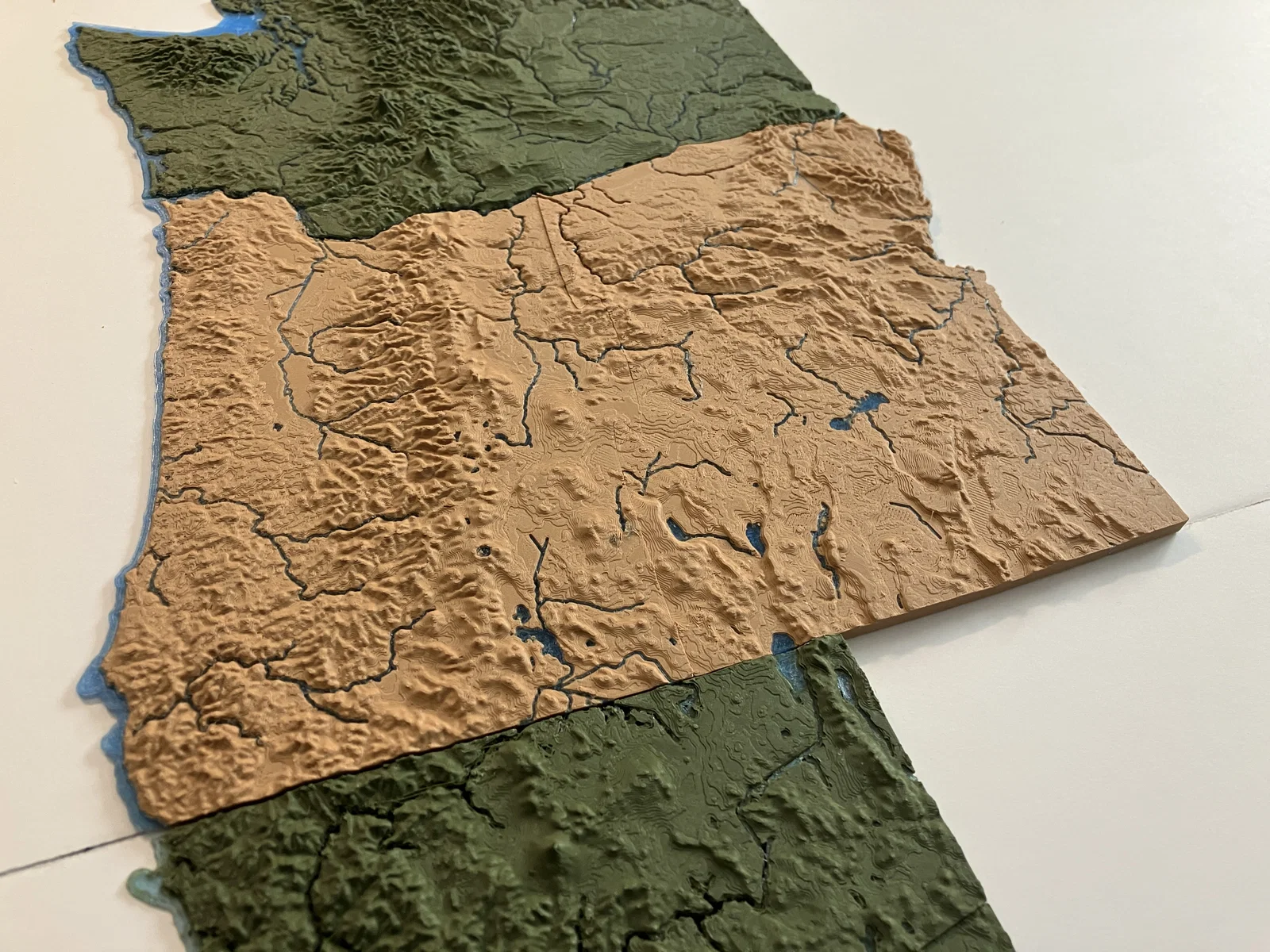

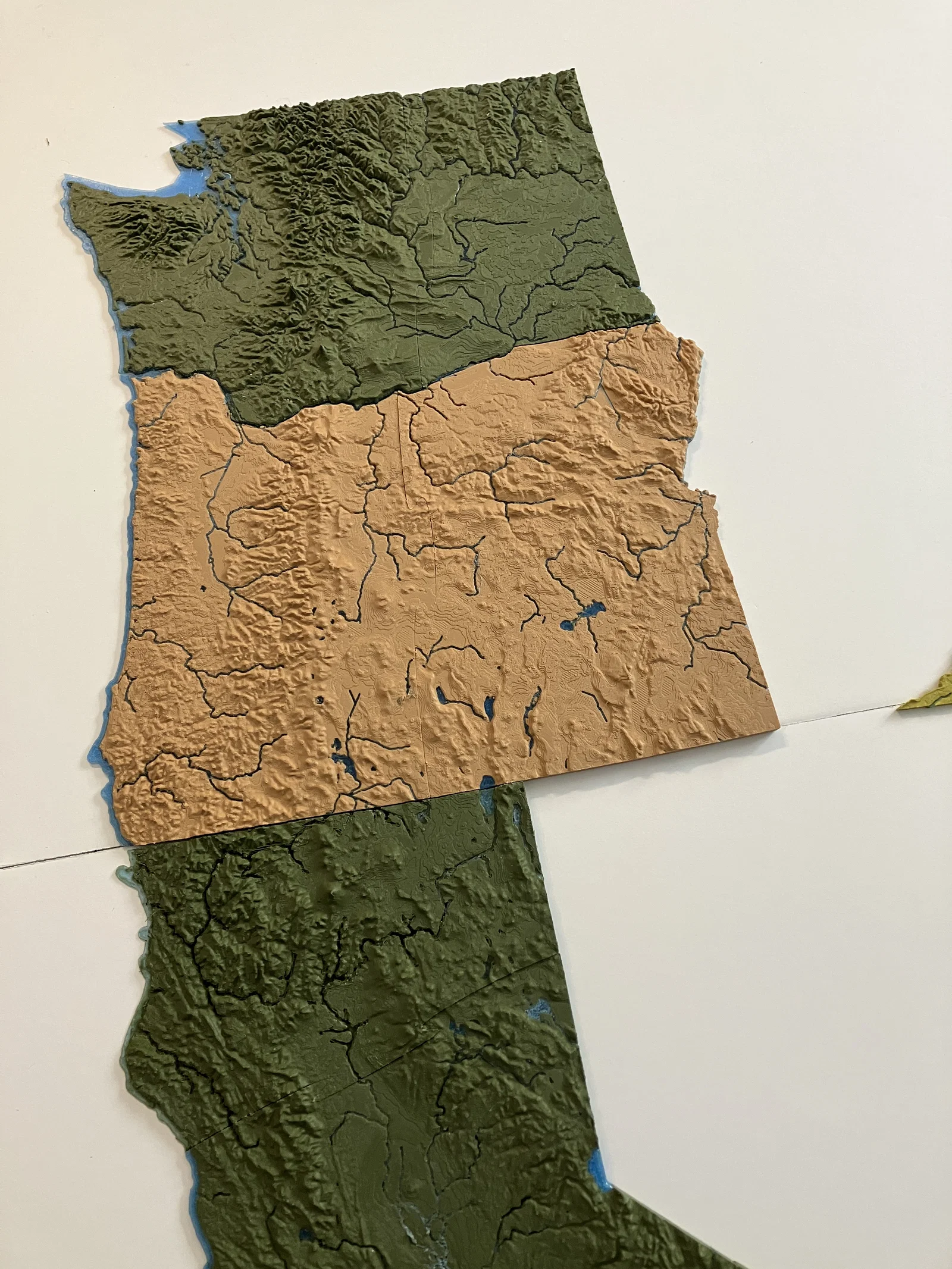

Bản đồ địa hình (topographic) và thủy văn (hydrographic) của Oregon, USA gồm núi non, đường bờ biển, suối và hồ, in được kiểu 2 màu hoặc 1 màu! Tất cả các bang trong dự án USA of Plastic đều theo tỉ lệ 1:2500000 và có thể khớp liên kết với nhau như miếng ghép puzzle.

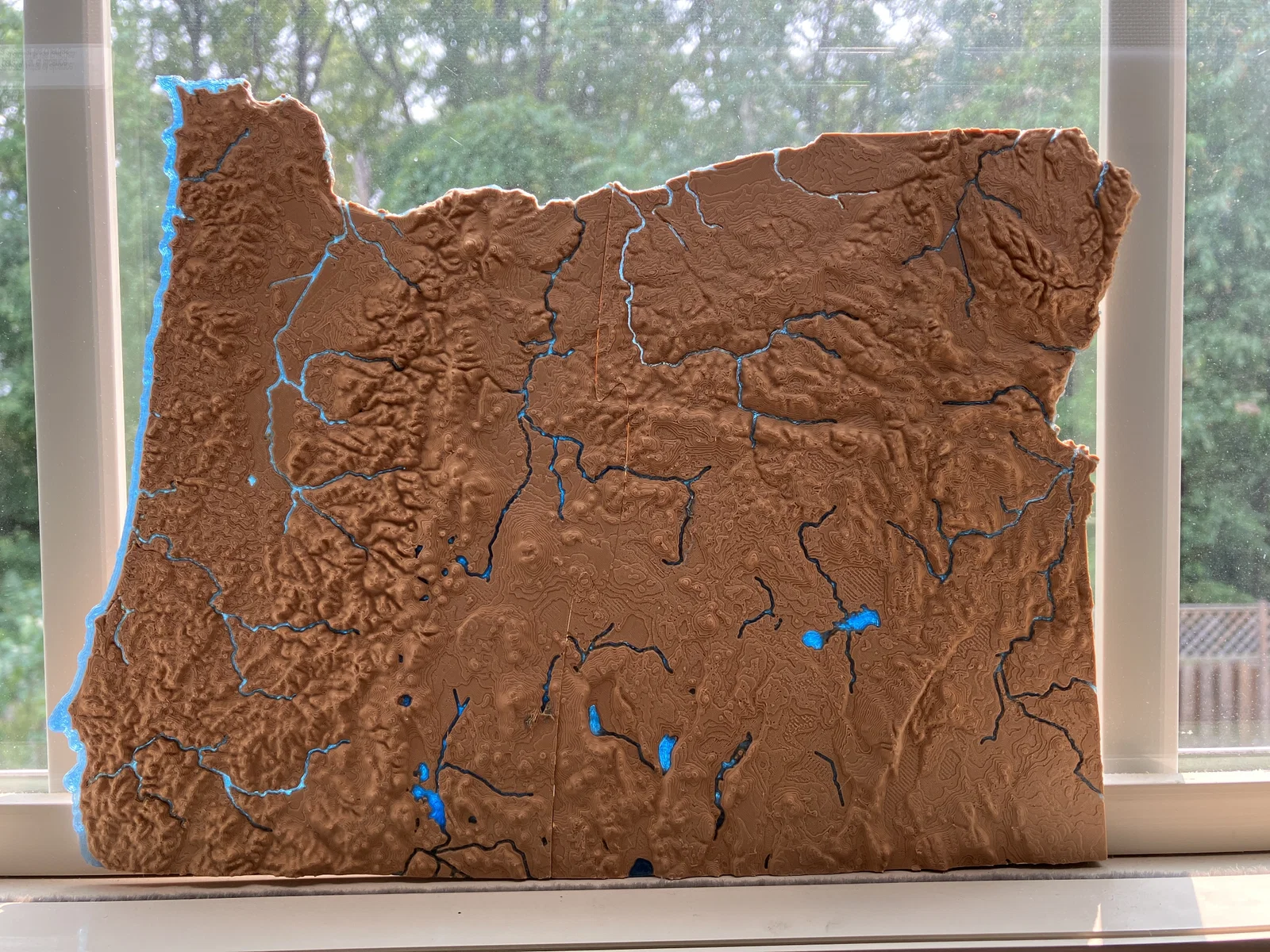

Bạn có thể làm nổi bật suối, hồ và đường bờ biển bằng filament glow-in-the-dark hoặc filament trong/translucent — hoặc đơn giản là dùng một màu khác so với phần nền!
Tải thêm nhiều bản đồ 3D in được
File 3D khuyên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓
- OR-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
- OR-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)
Khuyên bạn chỉ tải đúng file model bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.
Bảng quy ước tên file model
STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
│ │
└────────VARIANT────────┘Definition
Meaning
STATE
Viết tắt bang
ESCALING
Kiểu scale độ cao: Linear hoặc Square Root (sqrt).
EXTRUDER
Model 2 màu (Dual) hoặc 1 màu (Single) (theo extrusion)
STYLE* (tùy chọn)
Phong cách đặc biệt hoặc vùng phụ của model. STYLE chỉ xuất hiện khi file là style đặc biệt hoặc model chỉ dành riêng cho một vùng phụ đặc biệt.
REVISION
Số phiên bản. Xem release notes để biết các cải tiến mới nhất.
PIECE##† (tùy chọn)
Mảnh ghép cắt sẵn dạng interlocking số ##, vừa bed 180 mm x 180 mm.
*Mặc định _STYLE_ là model có các chi tiết mặt nước nằm trên phần đất thấp bị ngập. Phần đất ngập này có thể nhìn thấy khi in lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước) sử dụng. _transparent_ style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow và filament trong suốt.
†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model interlocking cho bang này. Bạn follow mình và để lại comment yêu cầu để mình bổ sung và cập nhật trong tương lai.

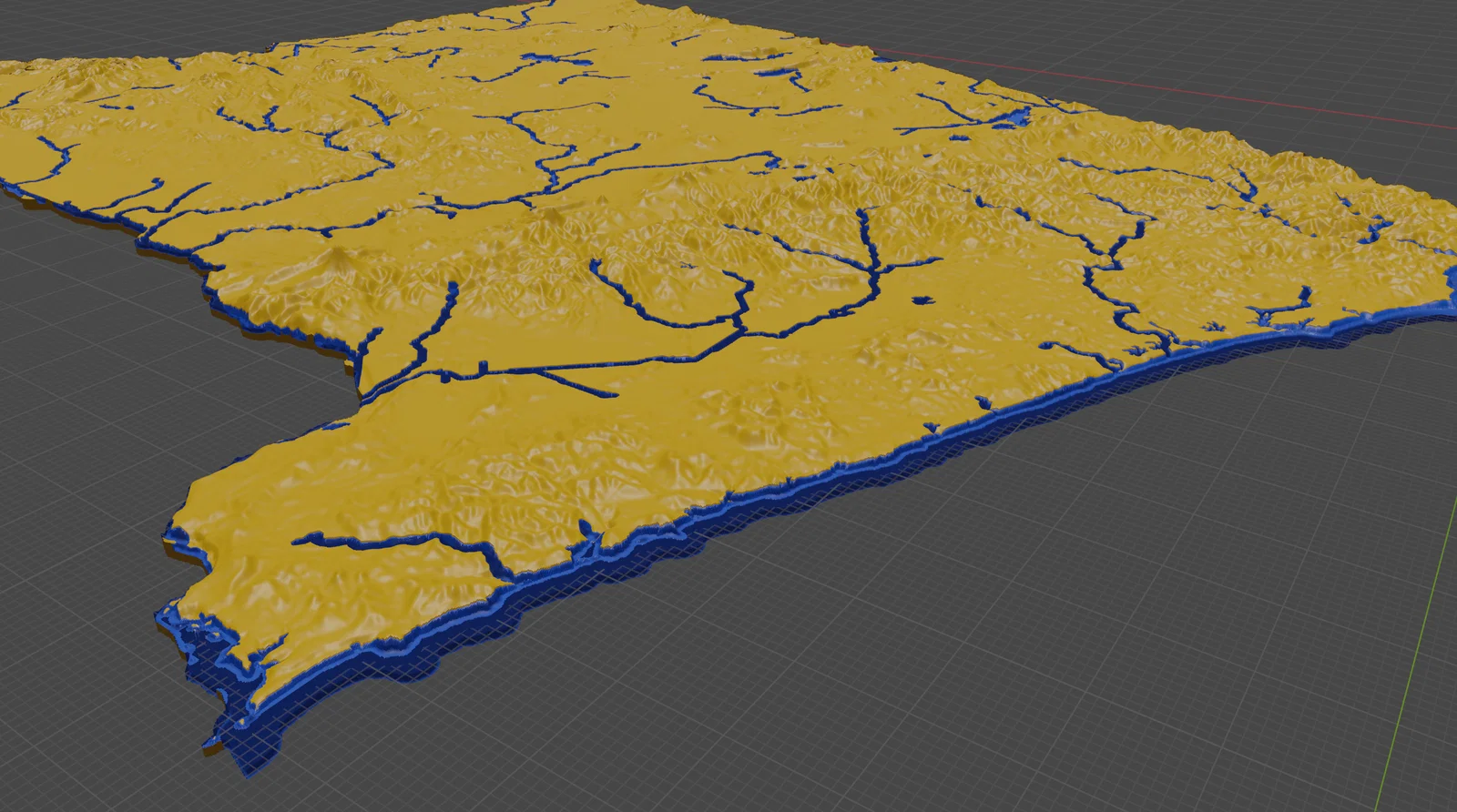

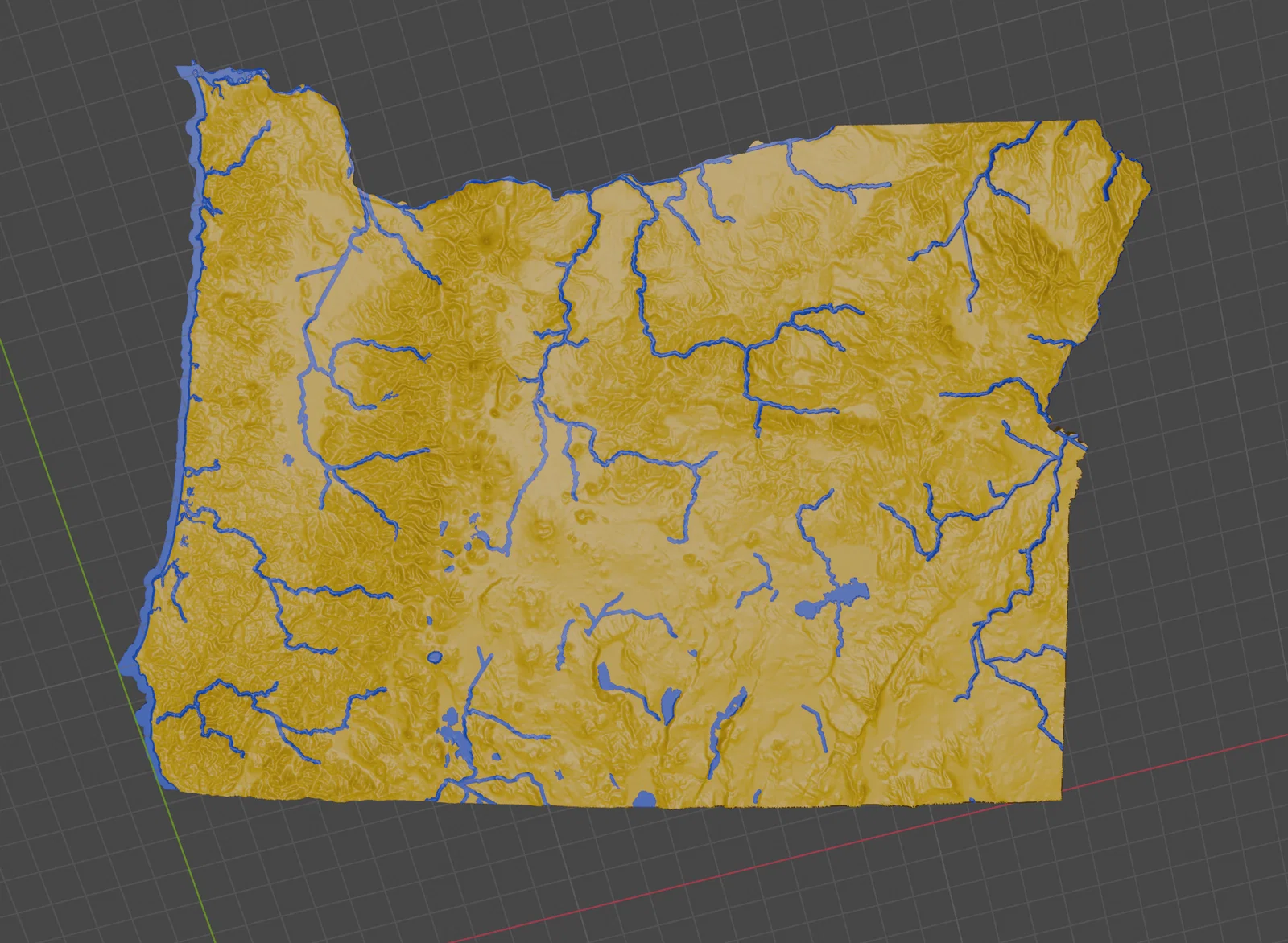

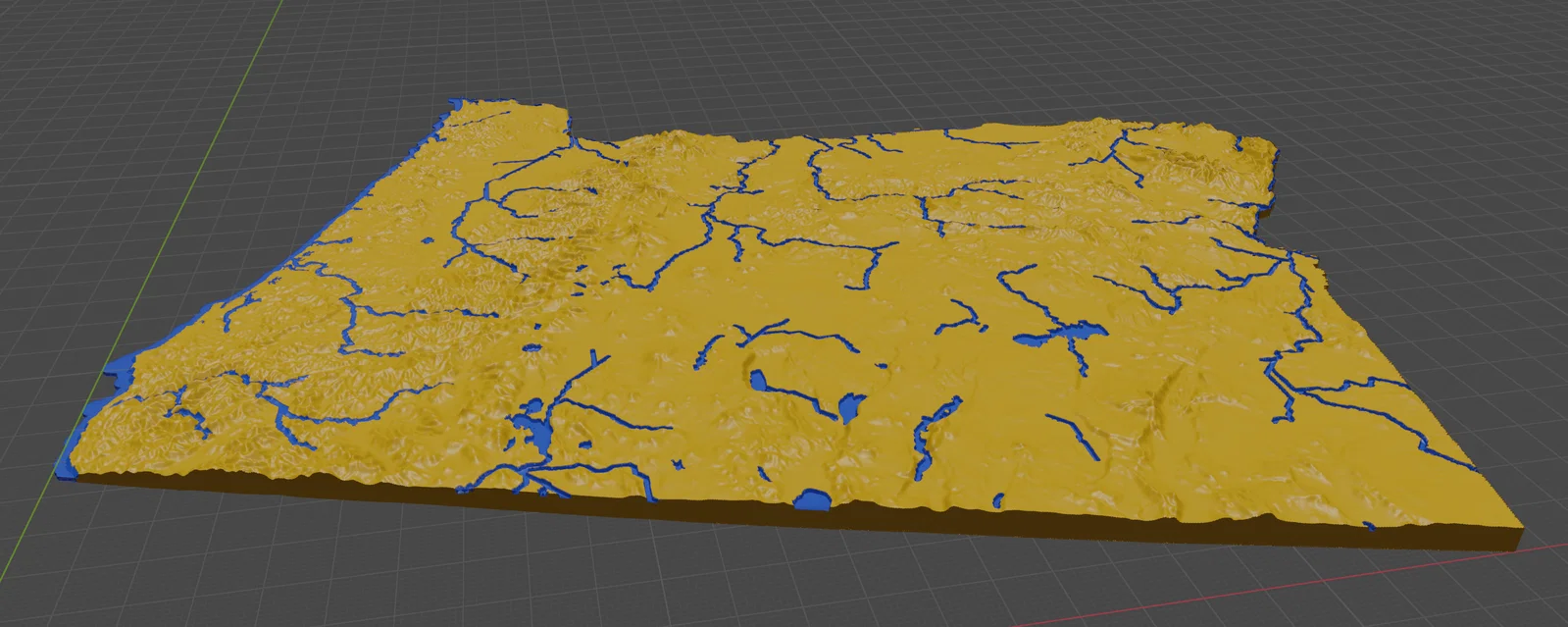

Các model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu các object phần đất và phần nước tách riêng, được canh thẳng hàng sẵn để in 2 màu cho dễ. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.
Thiết lập in khuyên dùng
In model theo kiểu đặt phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở những vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.
Tải profile thiết lập in Cura đã tối ưu cho topo maps TẠI ĐÂY.
Bạn có thể scale model lớn/nhỏ tùy ý để vừa khổ máy in; tỉ lệ bản đồ cuối cùng sẽ thay đổi theo tương ứng. Ví dụ: scale 200% từ tỉ lệ 0.4mm:1000m sẽ thành 0.4mm:500m
Nếu bạn xoay hoặc scale model để vừa máy in trong Cura, việc merge các object _(Ctrl+Alt+G)_ trước sẽ giúp giữ cho các object in 2 màu luôn canh khớp nhau.
In cái này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và tình trạng oozing của máy in 3D của bạn!
Slicer Setting
Recommended Value for 0.4 mm nozzle
Layer Height
0.1 mm
Line Width
0.4 mm
Minimum Thin Wall Line Width
0.2 mm
Top Surface Skin Layers
2
Top Surface Skin Pattern
Lines
Skin Overlap
20%
Top/Bottom Flow
100%
Top Surface Skin Flow
100%
Infill and Infill Percentage
Lightning 30%
Ironing Line Spacing
0.2 mm
Ironing Flow
20%
Ironing Inset
0.34 mm
Ironing Speed
60 mm/s
Brim Extruder
Extruder 1 or 2
Ooze Shield
Yes
Bạn cần dựng một địa điểm/bản đồ theo yêu cầu và in thành món trưng bày hoặc quà tặng không? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!
Ghi công
Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

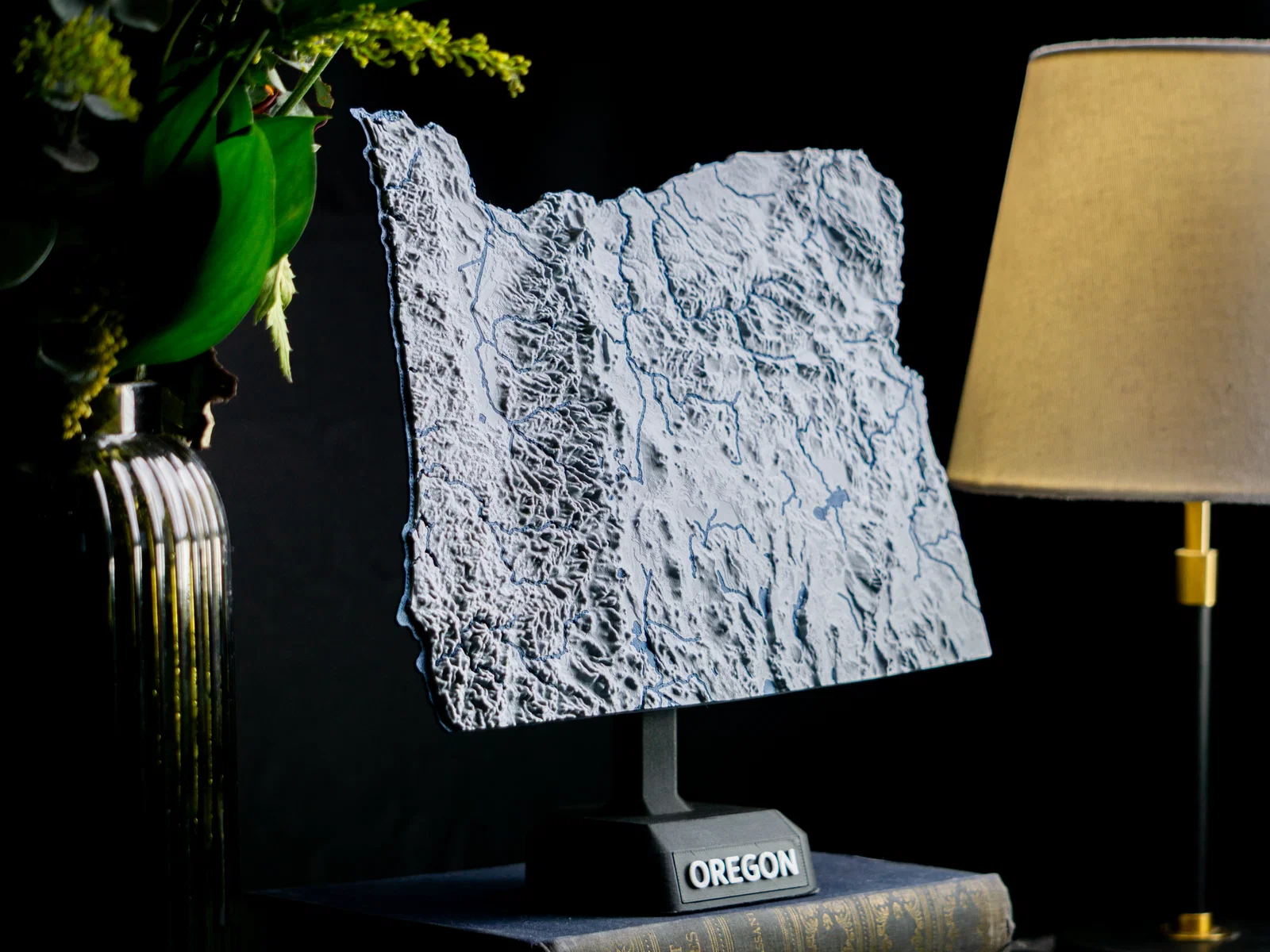

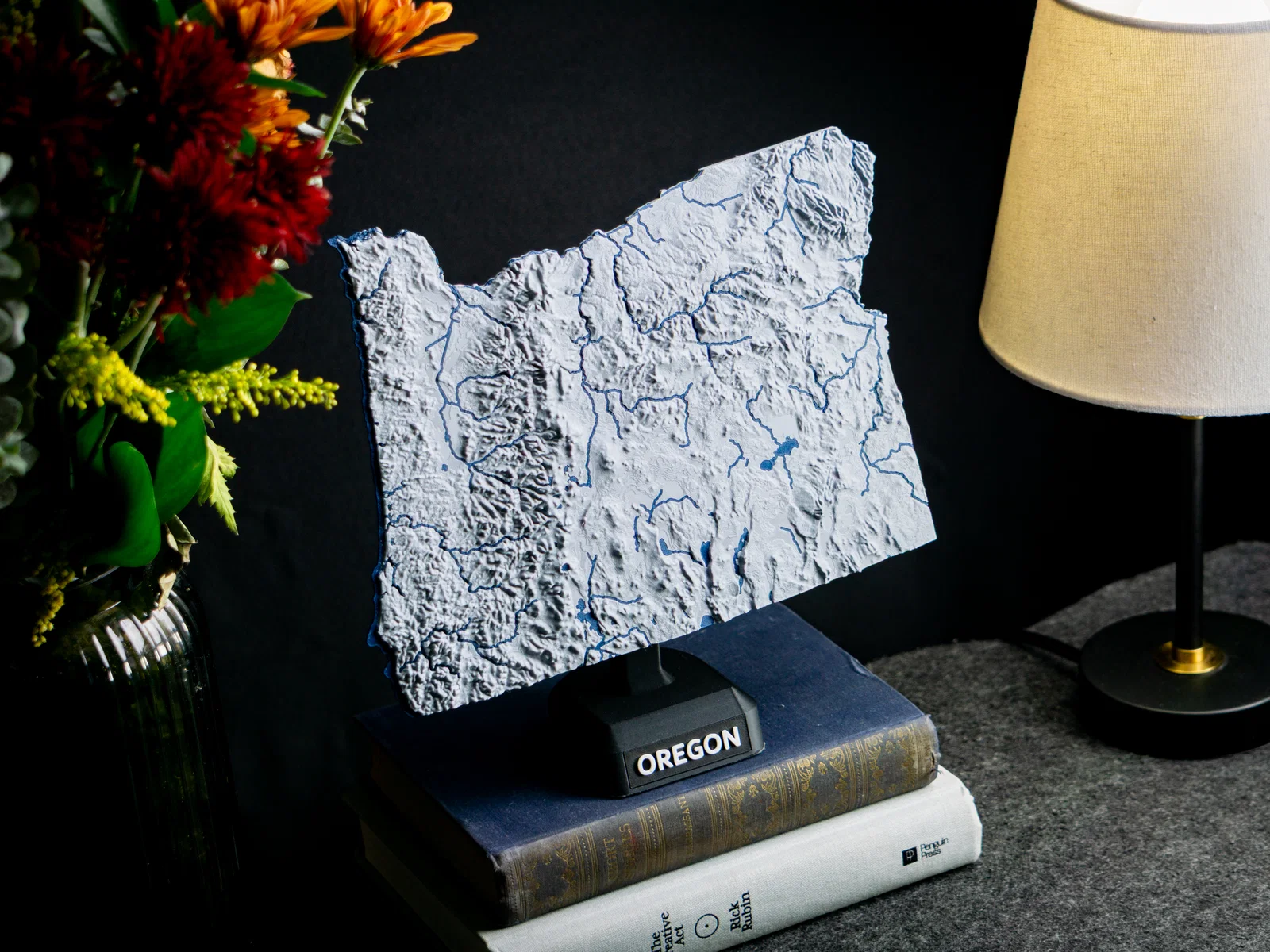

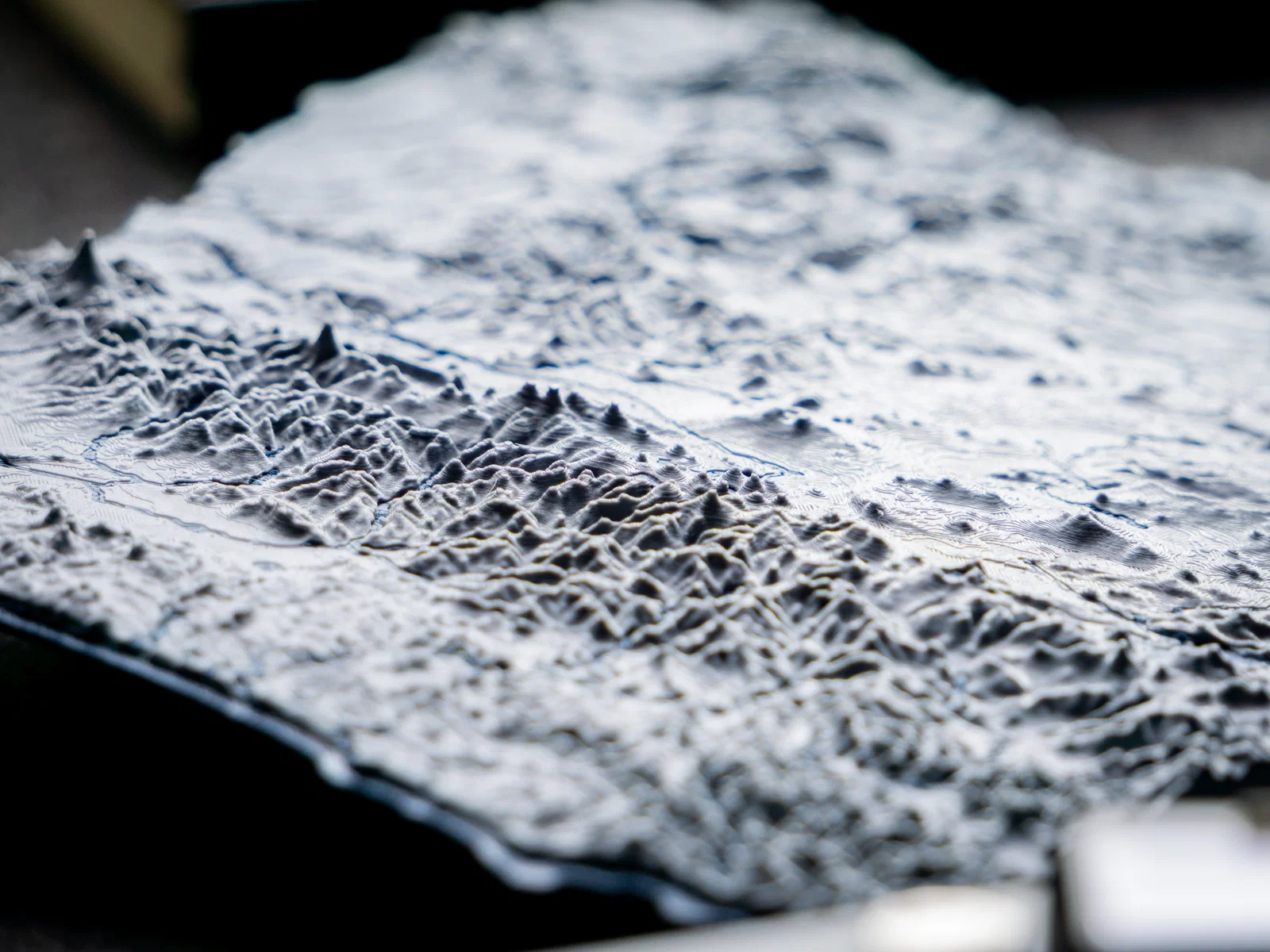

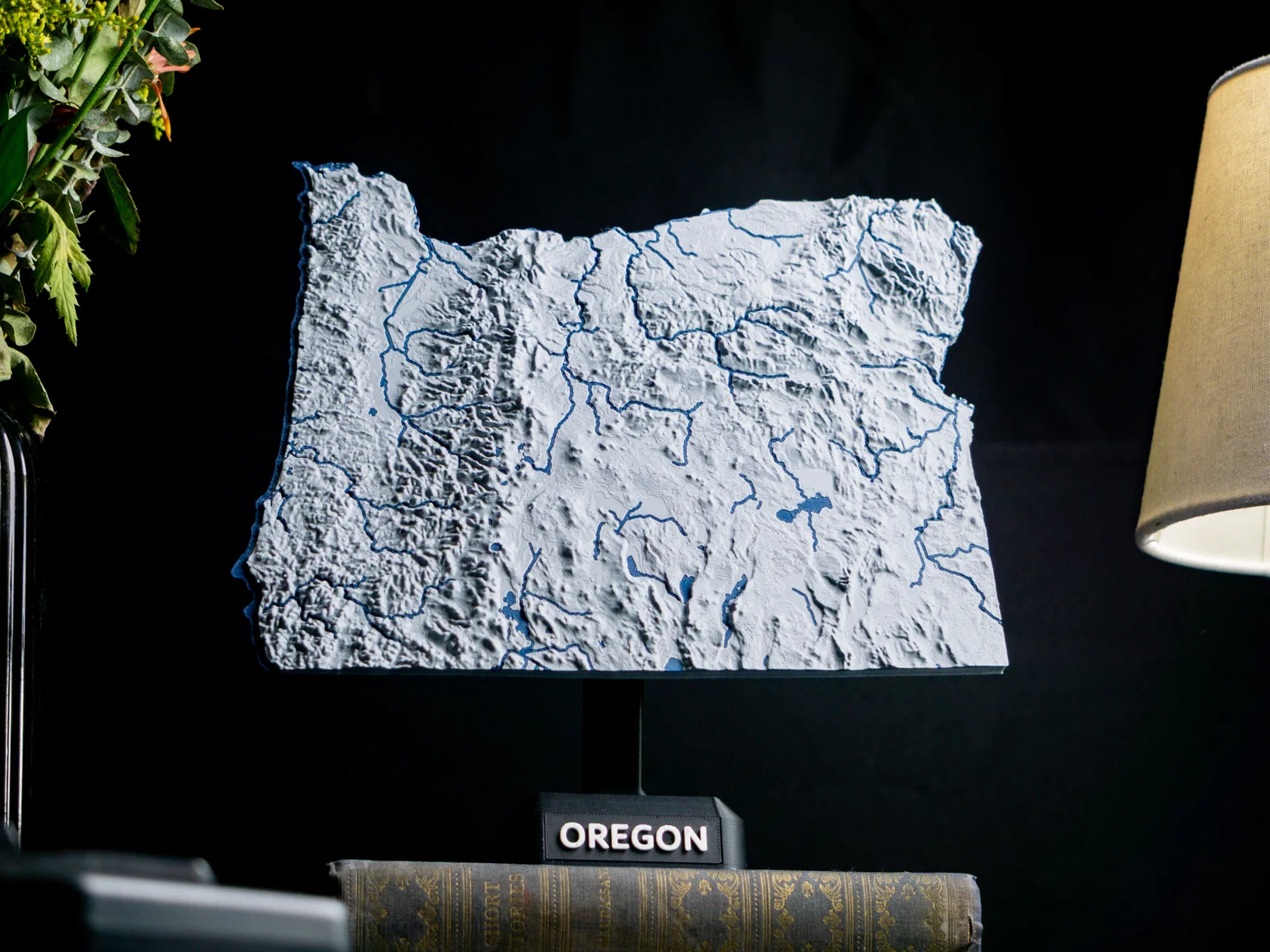

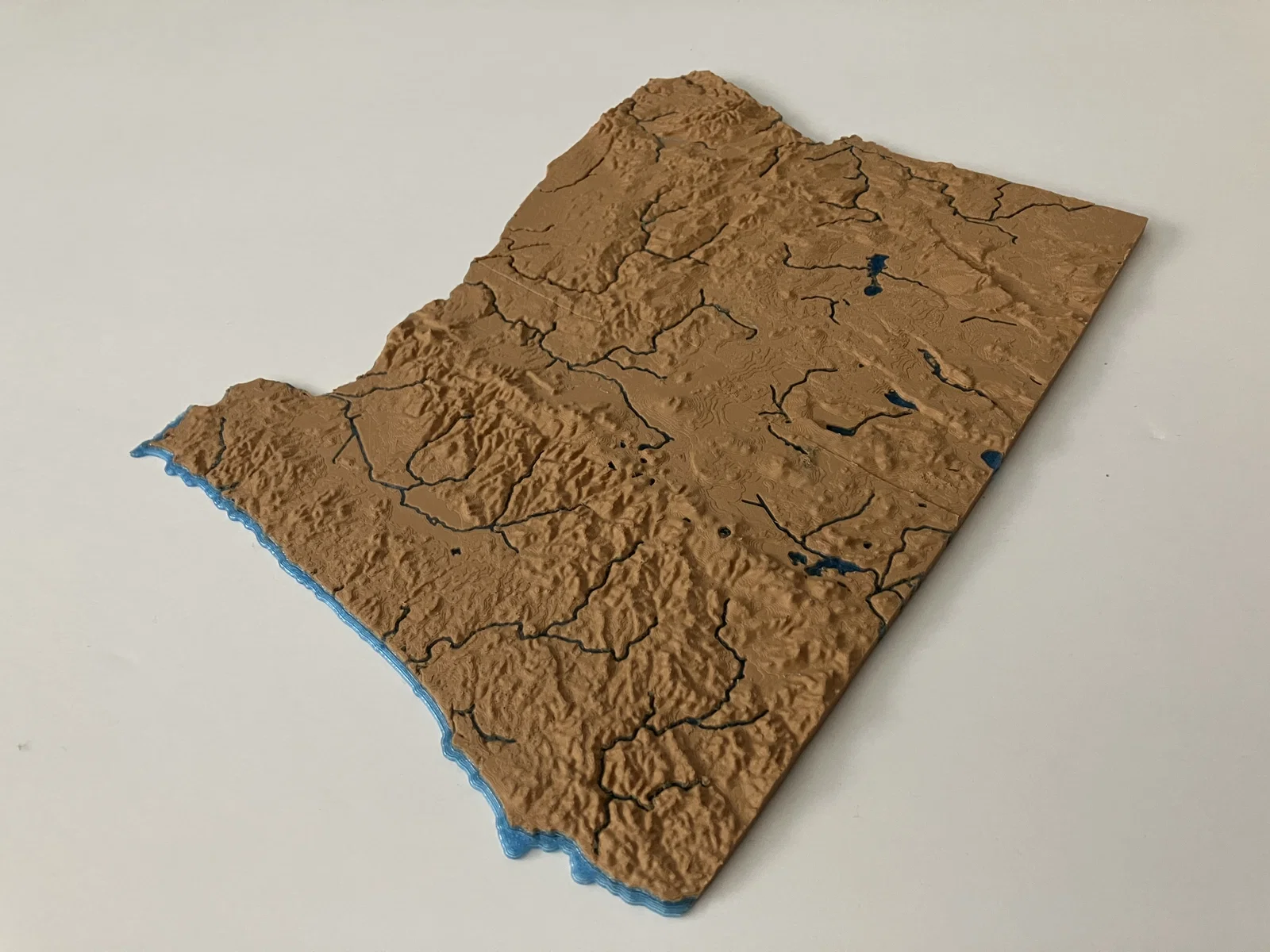

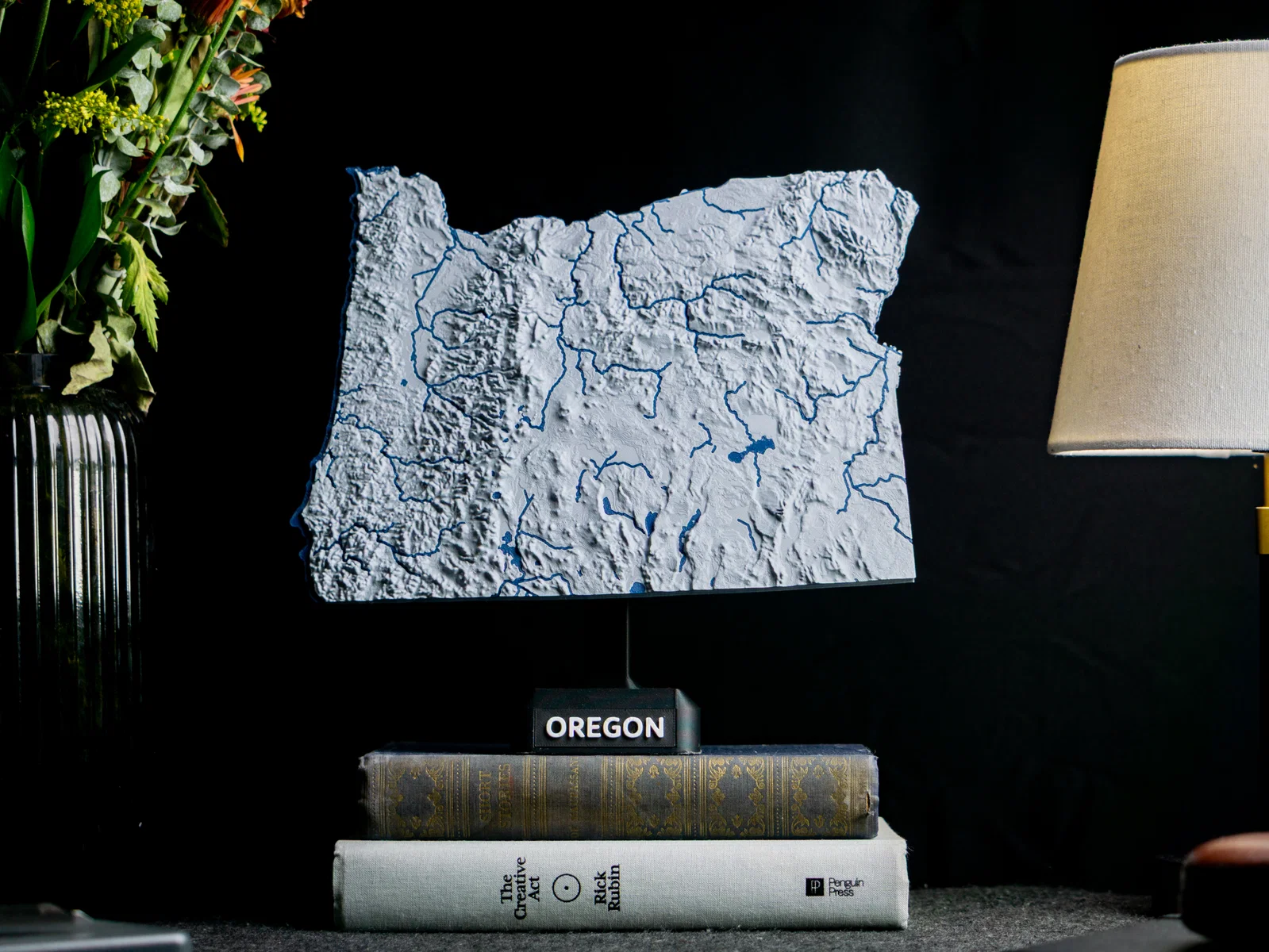

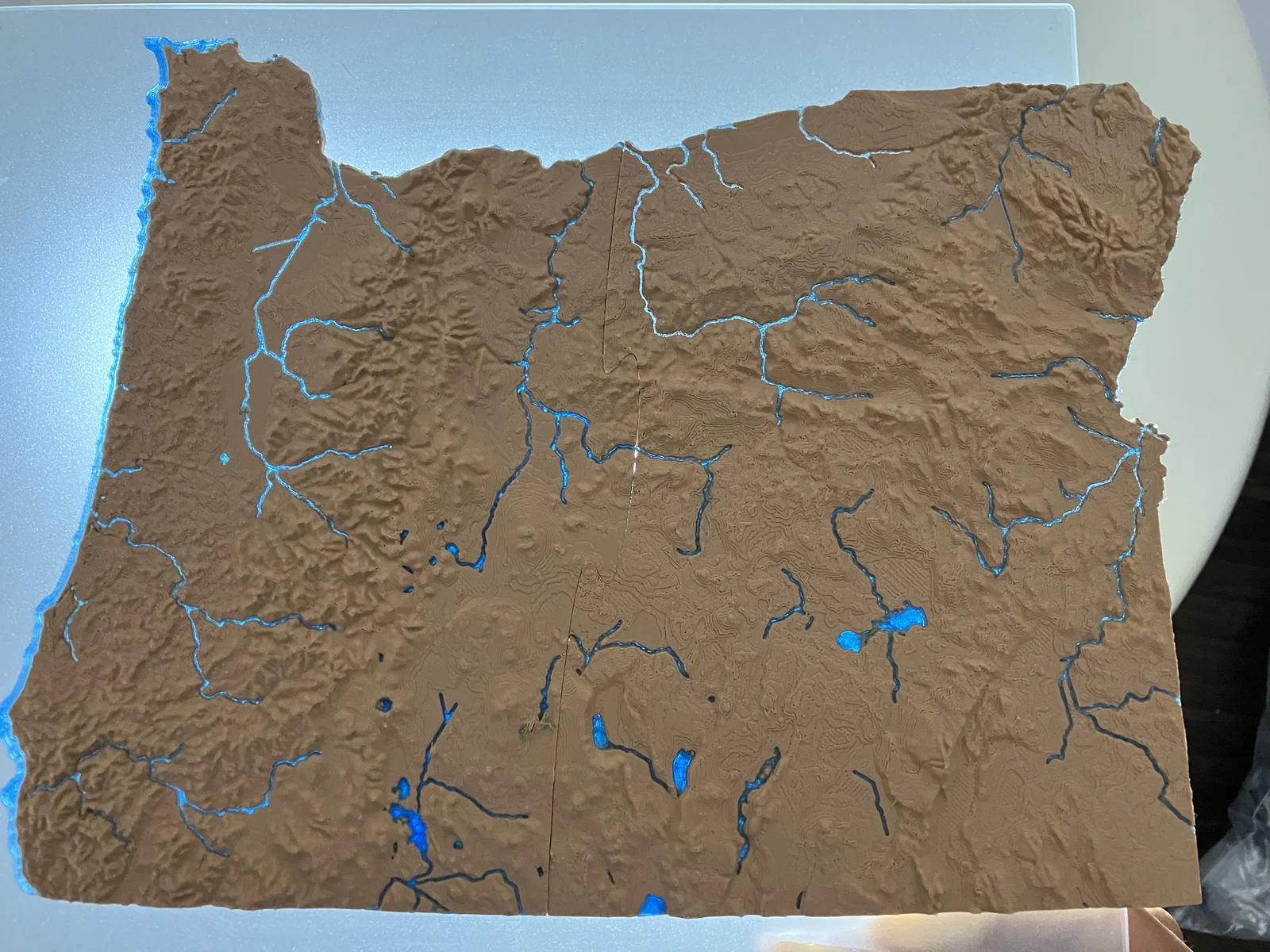

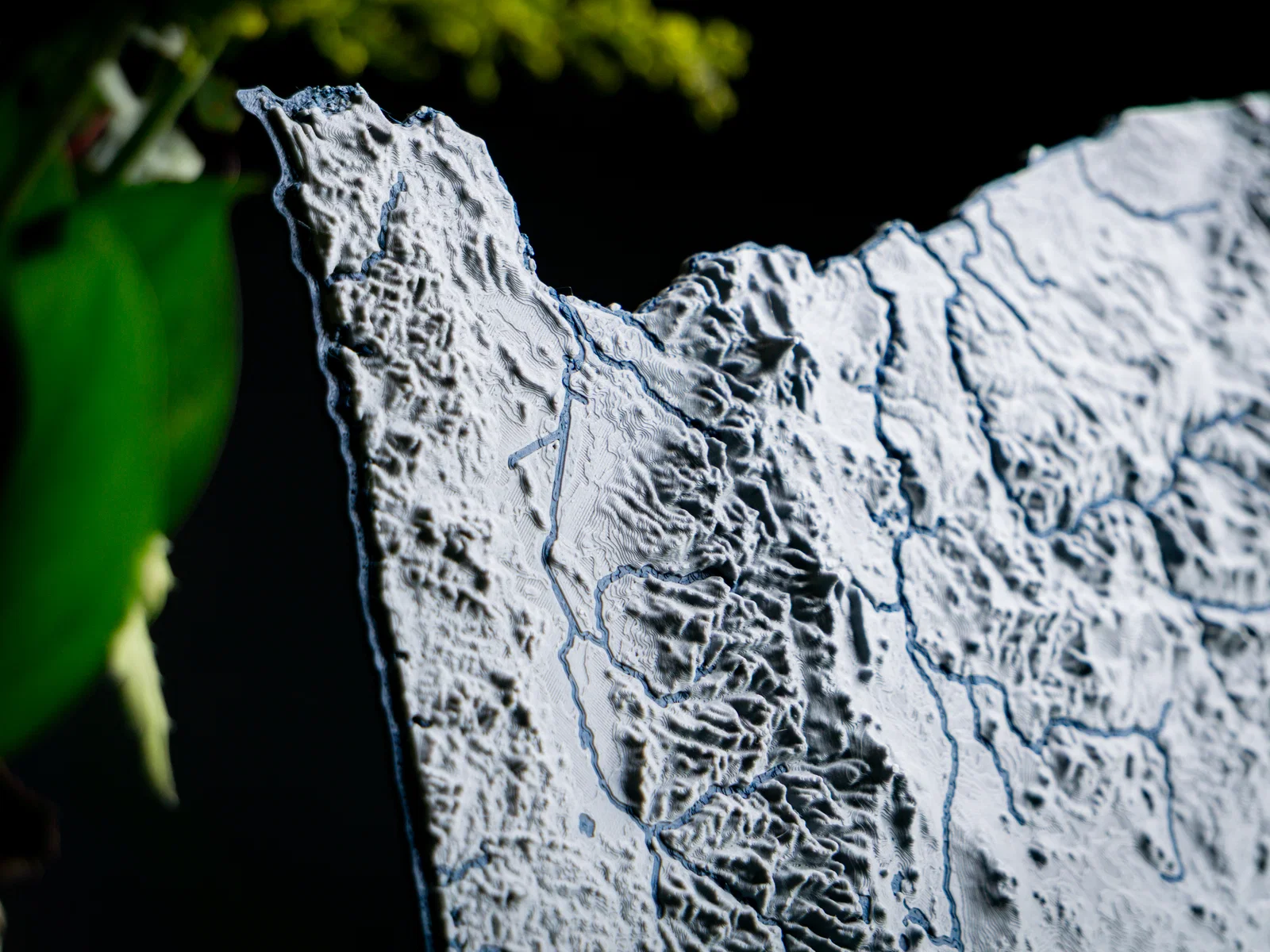

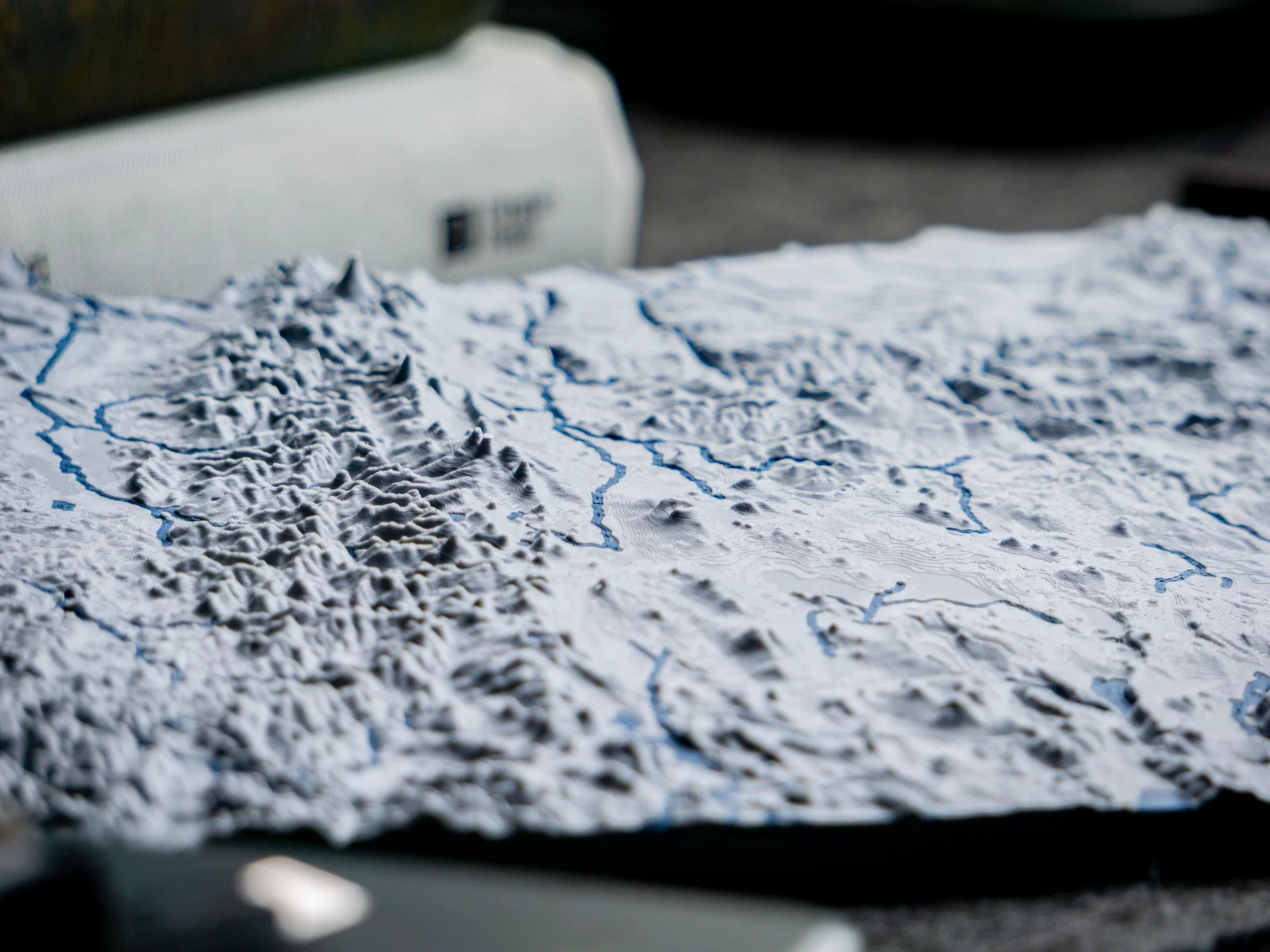

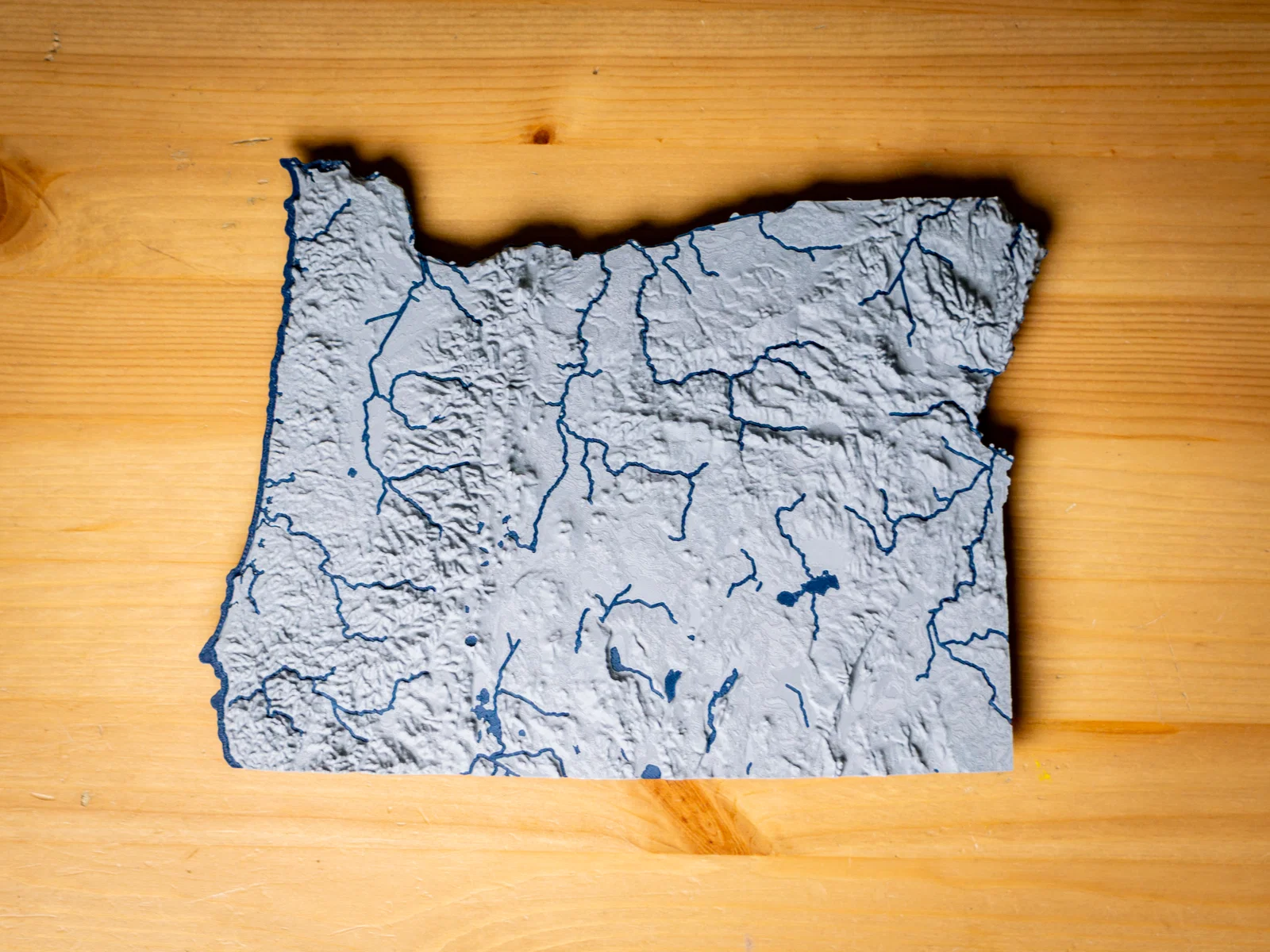

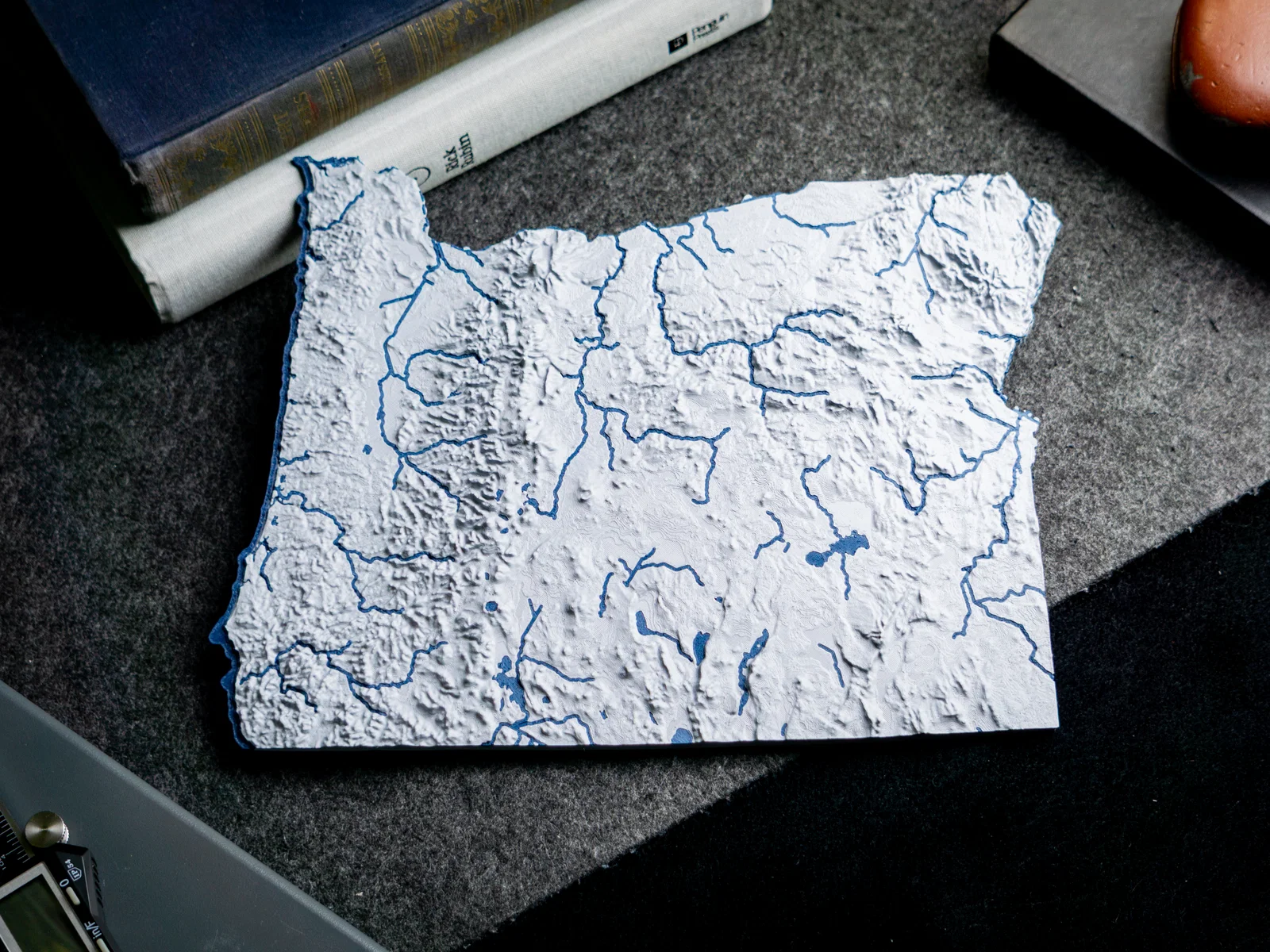

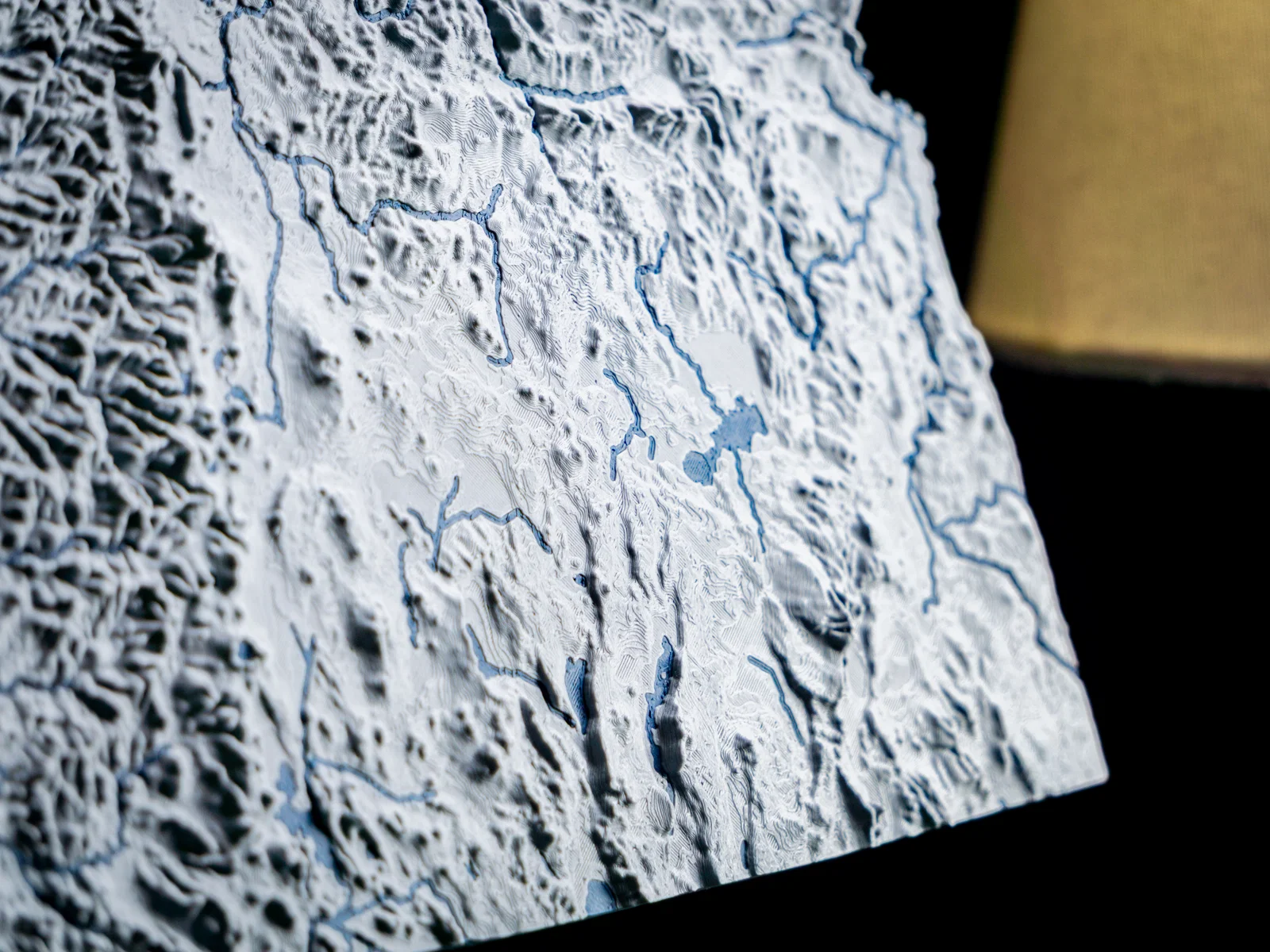

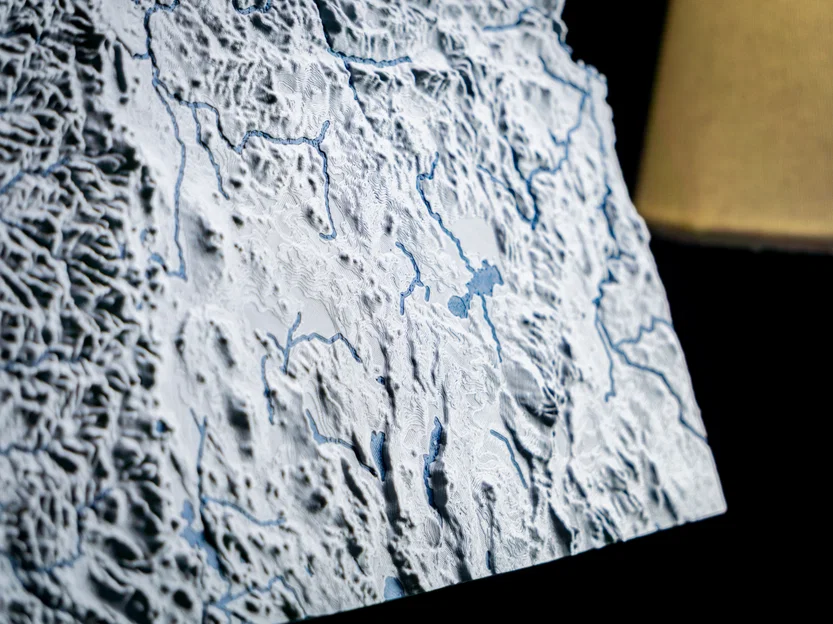

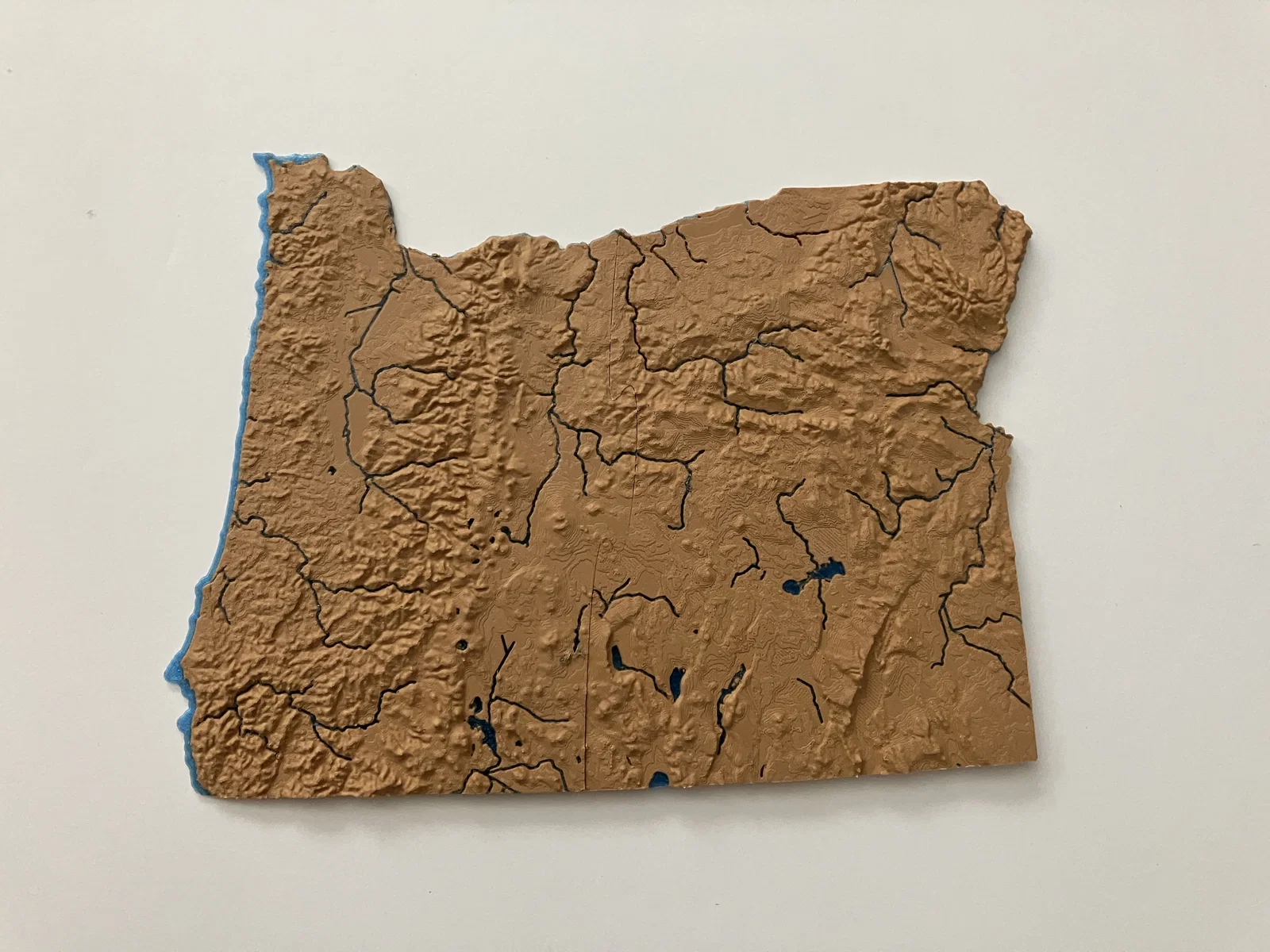

Ảnh model in trong trang listing bởi JP Designs
Các công cụ dùng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
