Bản đồ địa hình New York, USA (NY) kèm sông ngòi

Bản đồ địa hình nổi New York, USA (NY) kèm sông ngòi và vùng nước ven biển

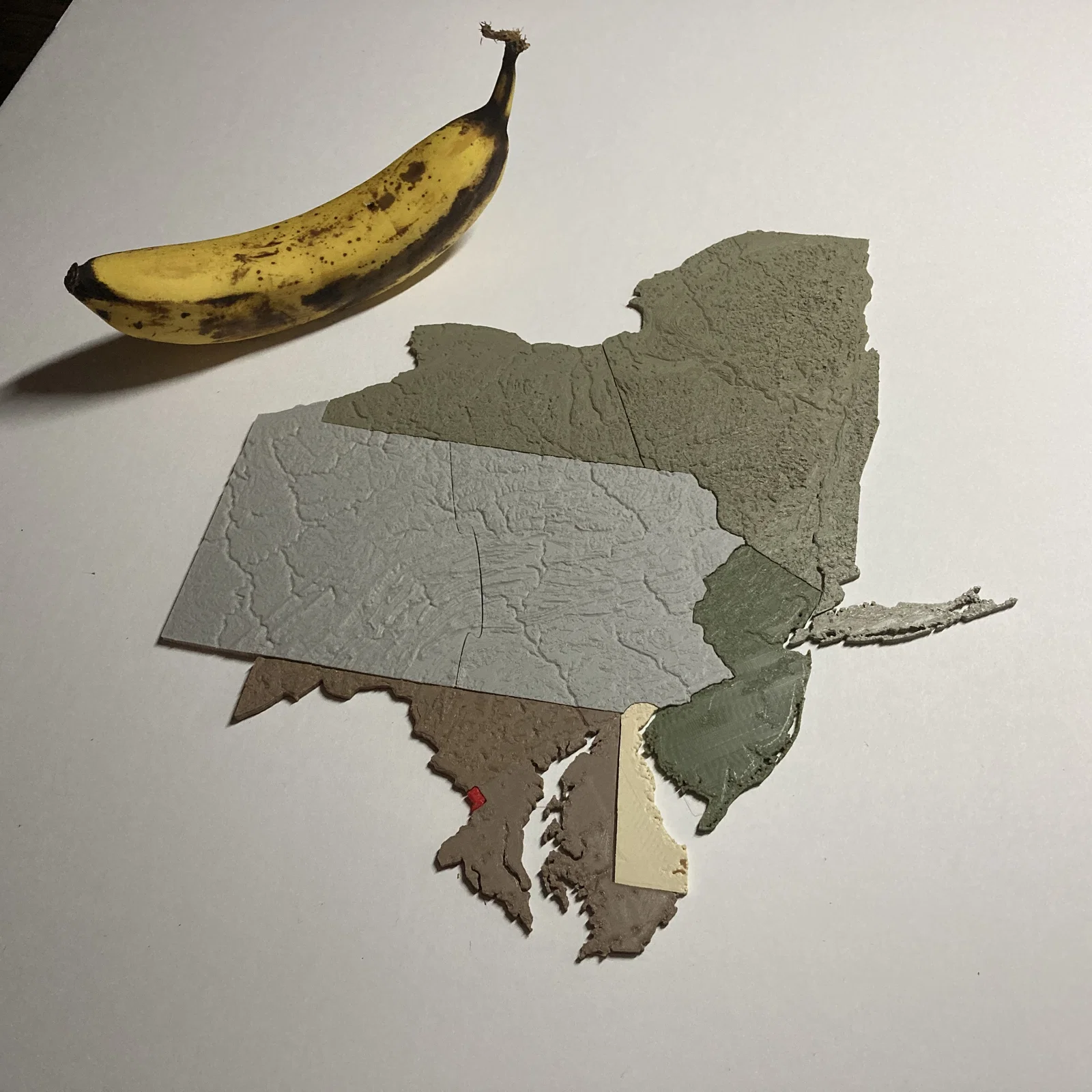

Bản đồ địa hình (topographic) và thủy hệ (hydrographic) của New York, USA với núi, đường bờ biển, suối/sông và hồ — in được dạng 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể khớp liên kết với nhau như miếng ghép puzzle.

Tải thêm các bản đồ 3D in được

Thông số kỹ thuật của model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• NY-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• NY-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt của bang

ESCALING

Tuyến tính (Linear) hoặc căn bậc hai (sqrt) cho thang độ cao (elevation scaling).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) (extrusion)

STYLE* (không bắt buộc)

Kiểu đặc biệt hoặc tiểu vùng (subregion) của model. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản (revision). Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Các mảnh đã cắt sẵn dạng ghép liên kết (interlocking) số ##, phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model thể hiện các yếu tố nước nằm trên những vùng đất thấp bị ngập. Phần đất ngập này có thể thấy được khi in lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow và transparent.

†Nếu không có file nhiều mảnh, nghĩa là mình chưa tạo các model dạng ghép liên kết cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung/cập nhật trong tương lai nhé.

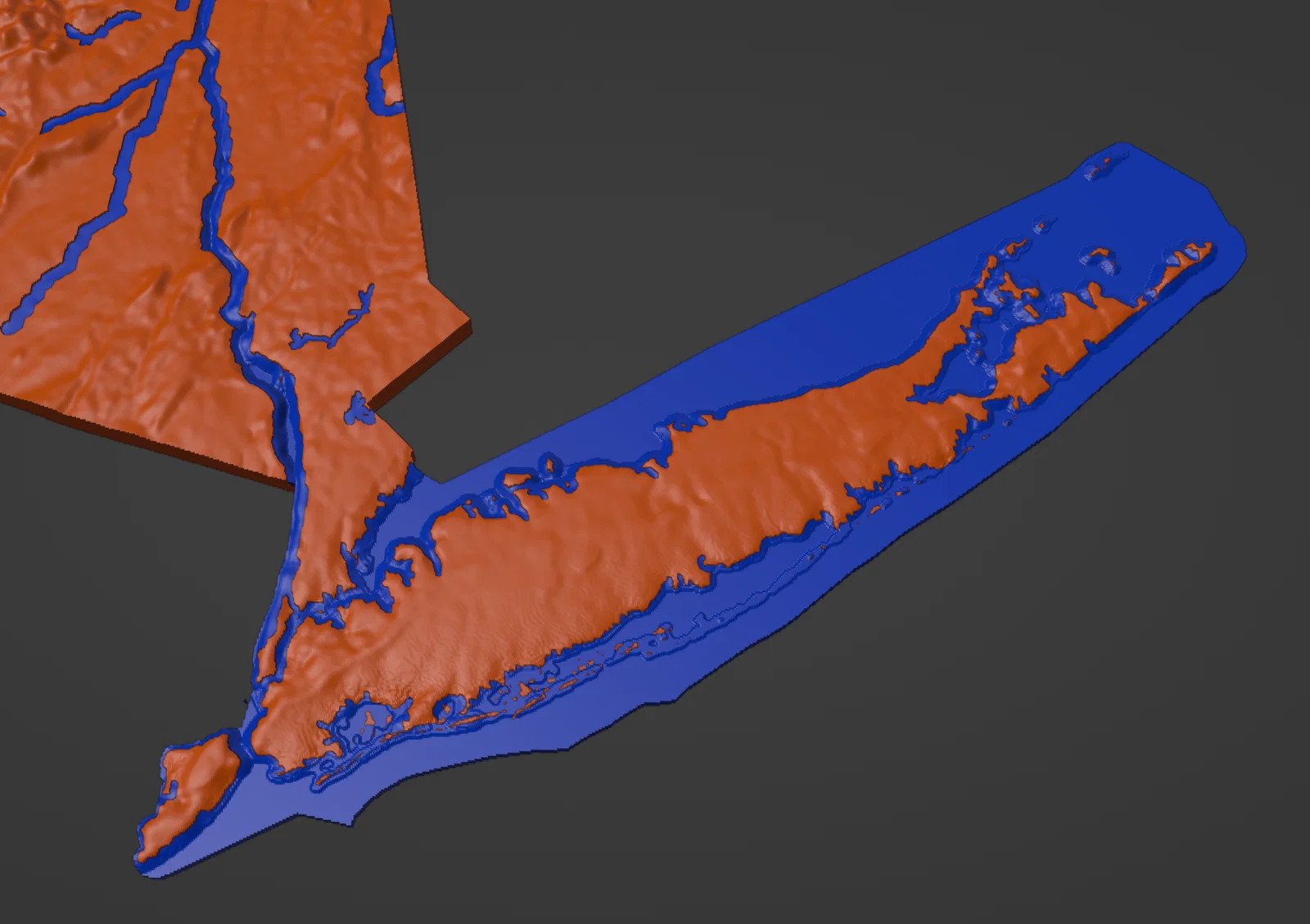

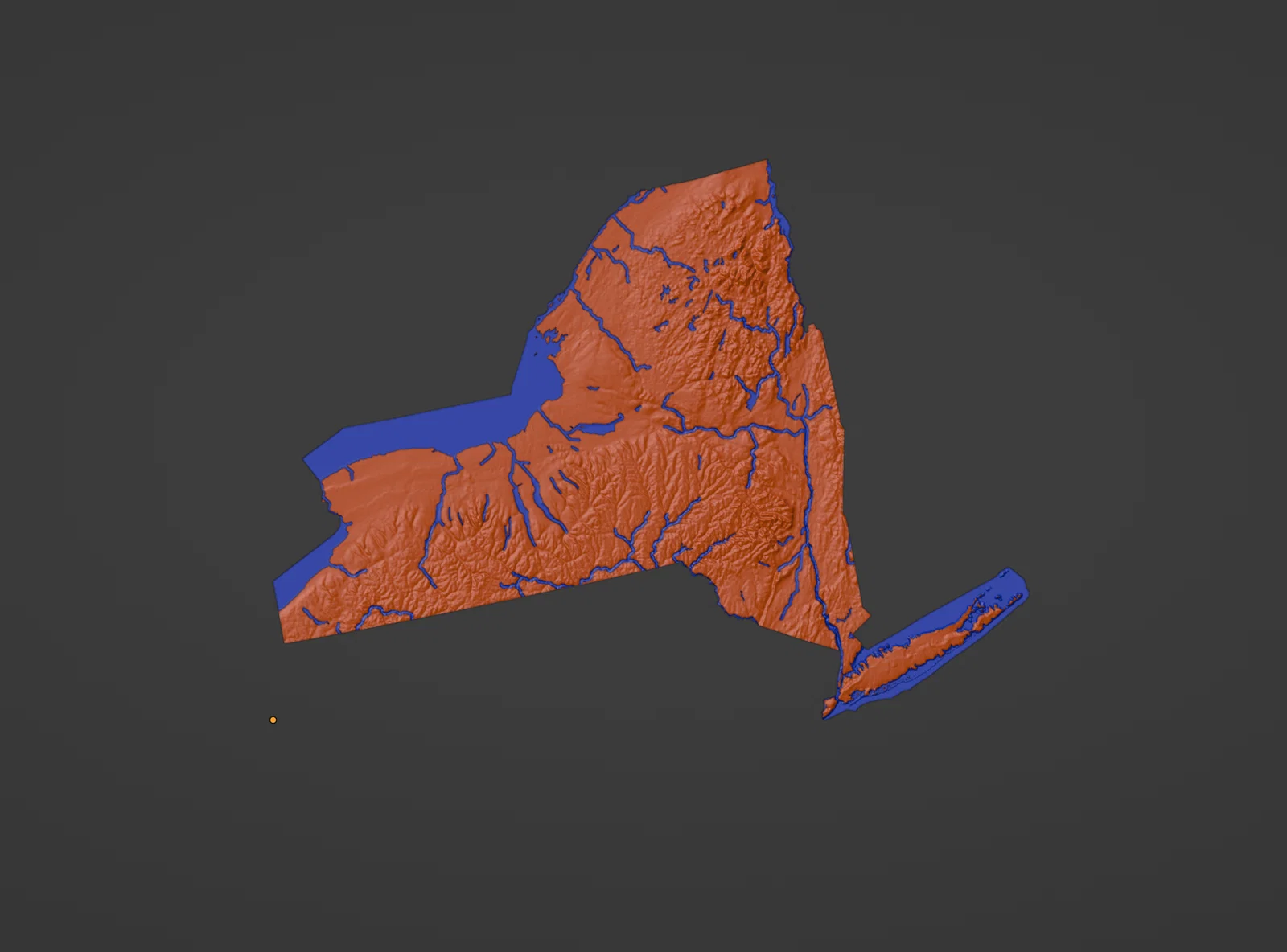

Model dùng định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng đất và nước đã căn chỉnh sẵn, rất tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Cài đặt in khuyến nghị

Hãy in model nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Để nổi bật suối/sông, hồ và đường bờ biển, bạn có thể dùng filament phát sáng (glow-in-the-dark) hoặc trong mờ (translucent) — hoặc đơn giản là chọn một màu khác so với nền!

Tải profile Cura đã tối ưu cho cài đặt in topo map TẠI ĐÂY.

Bạn có thể scale model lên/xuống tùy theo kích thước máy in; tỉ lệ cuối của bản đồ sẽ thay đổi tương ứng. Vd: scale 200% với tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa bàn in trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước đó sẽ giúp giữ các đối tượng in 2 màu luôn canh đúng nhau.

In cái này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần làm một địa điểm/bản đồ đặc biệt để trưng bày hoặc làm quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

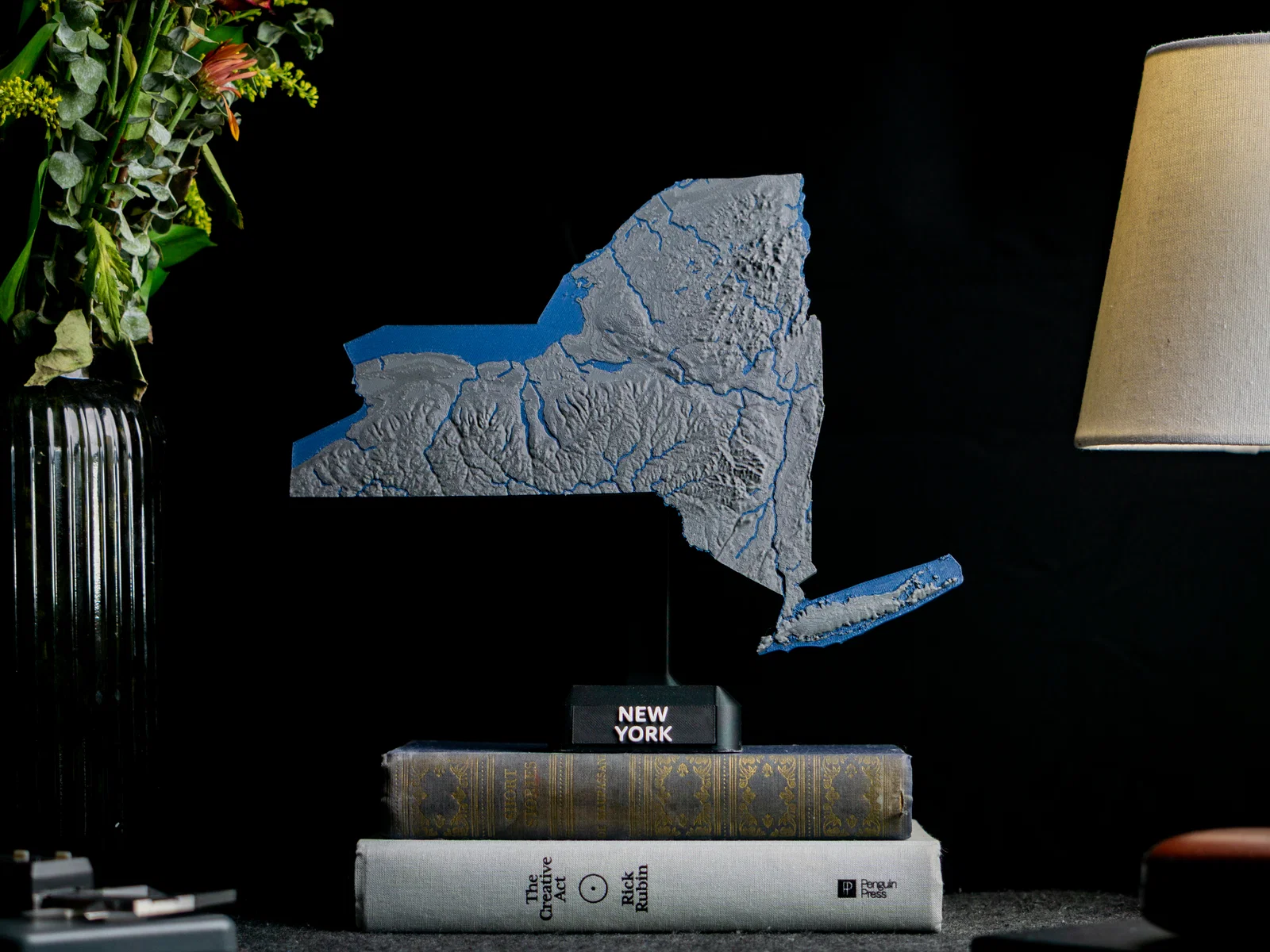

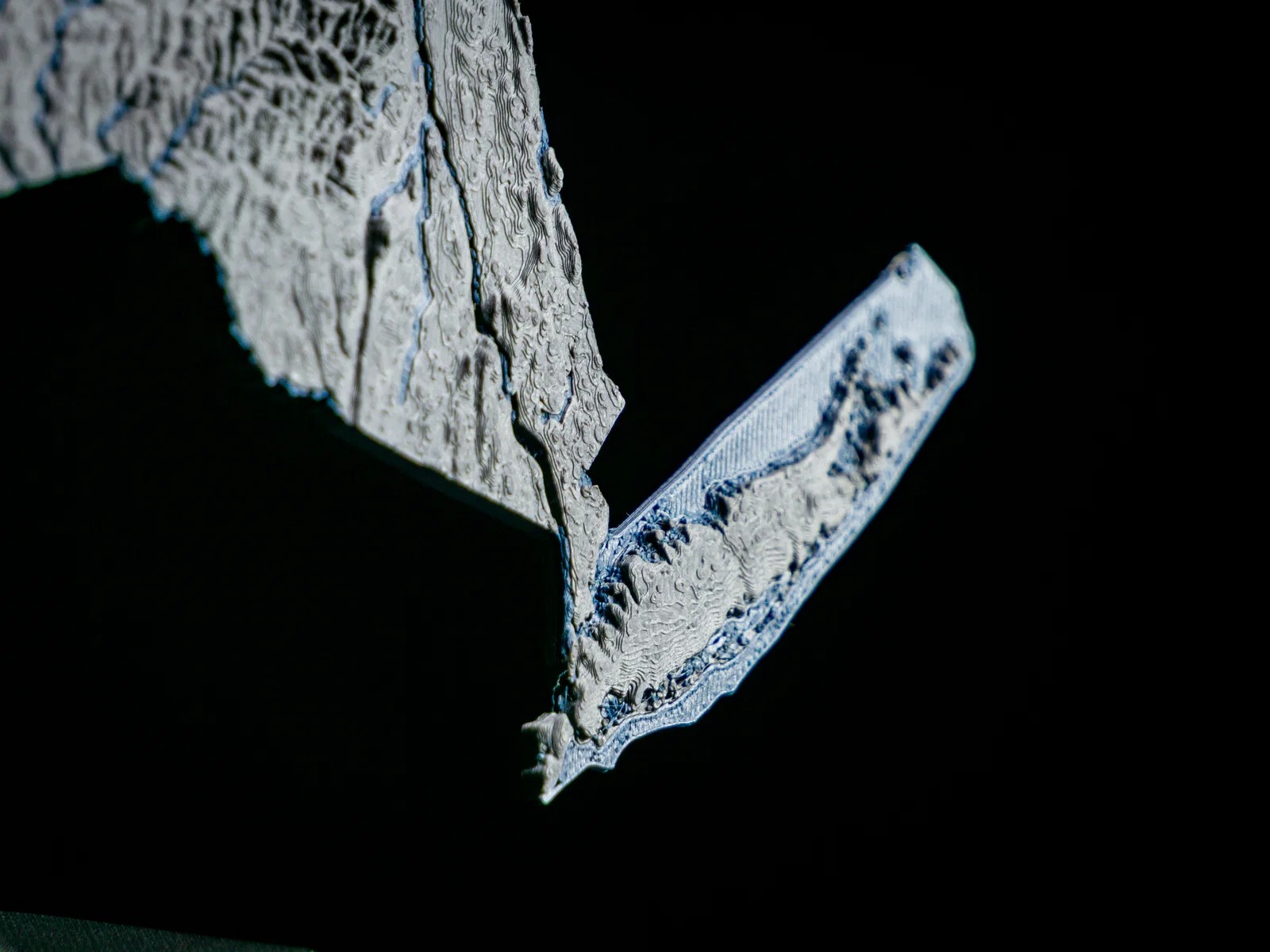

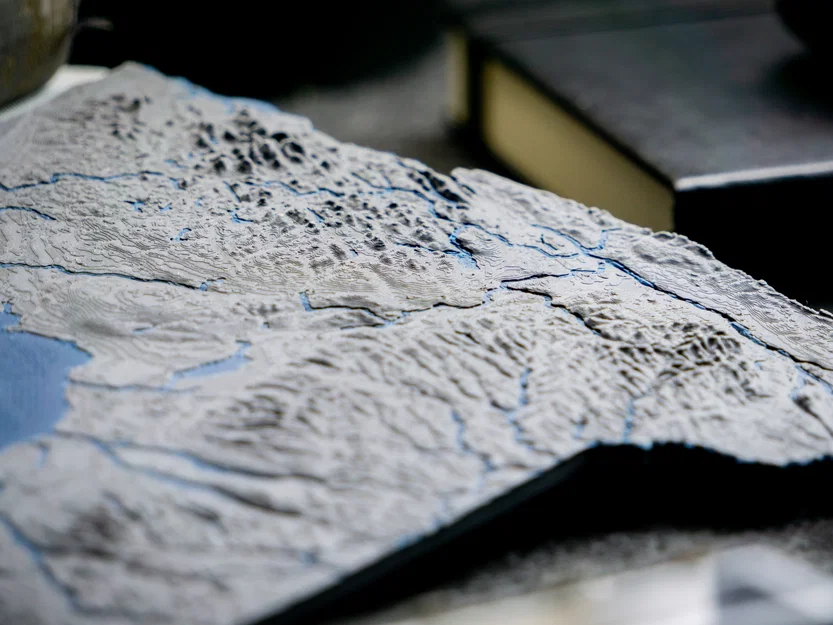

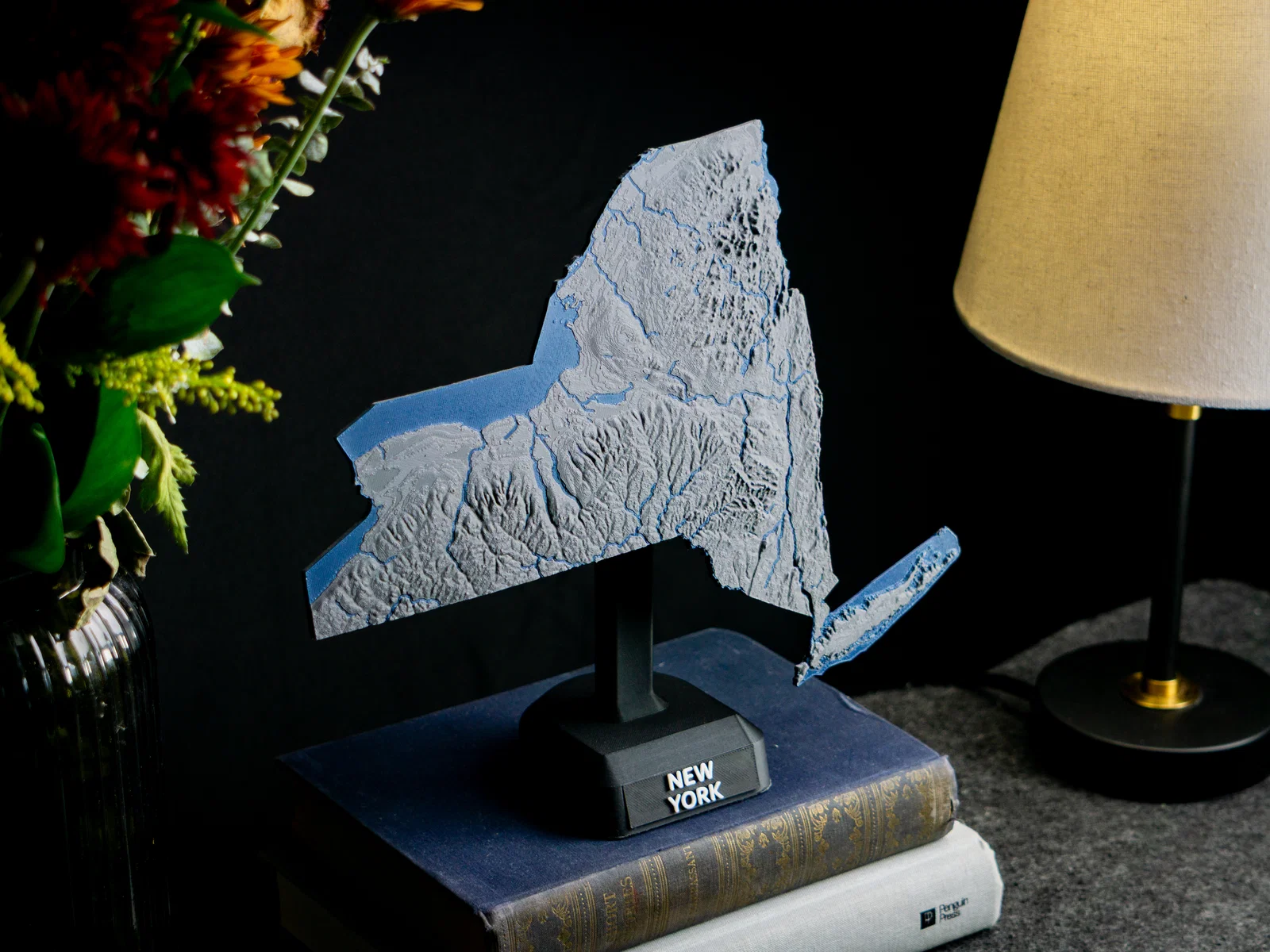

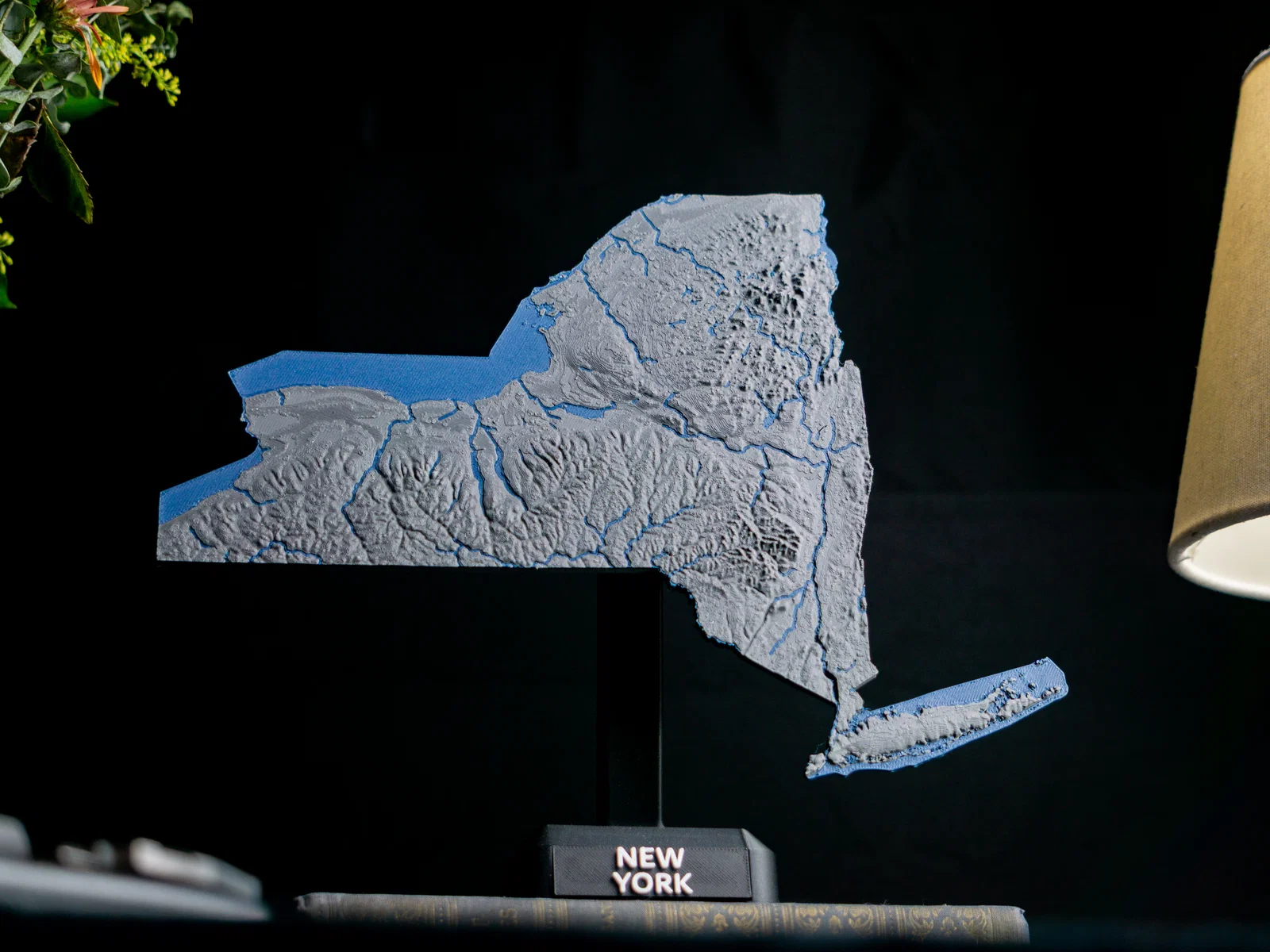

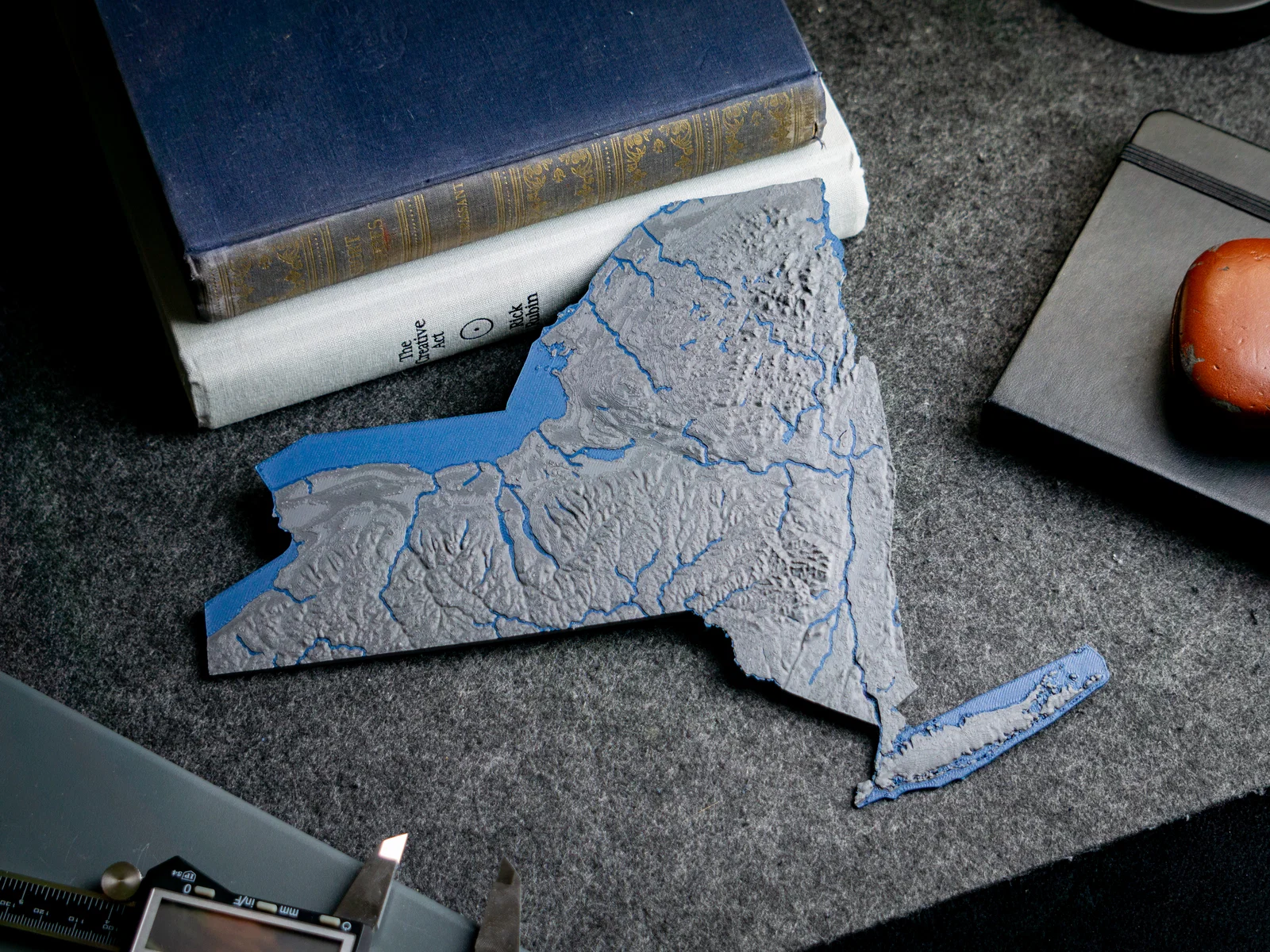

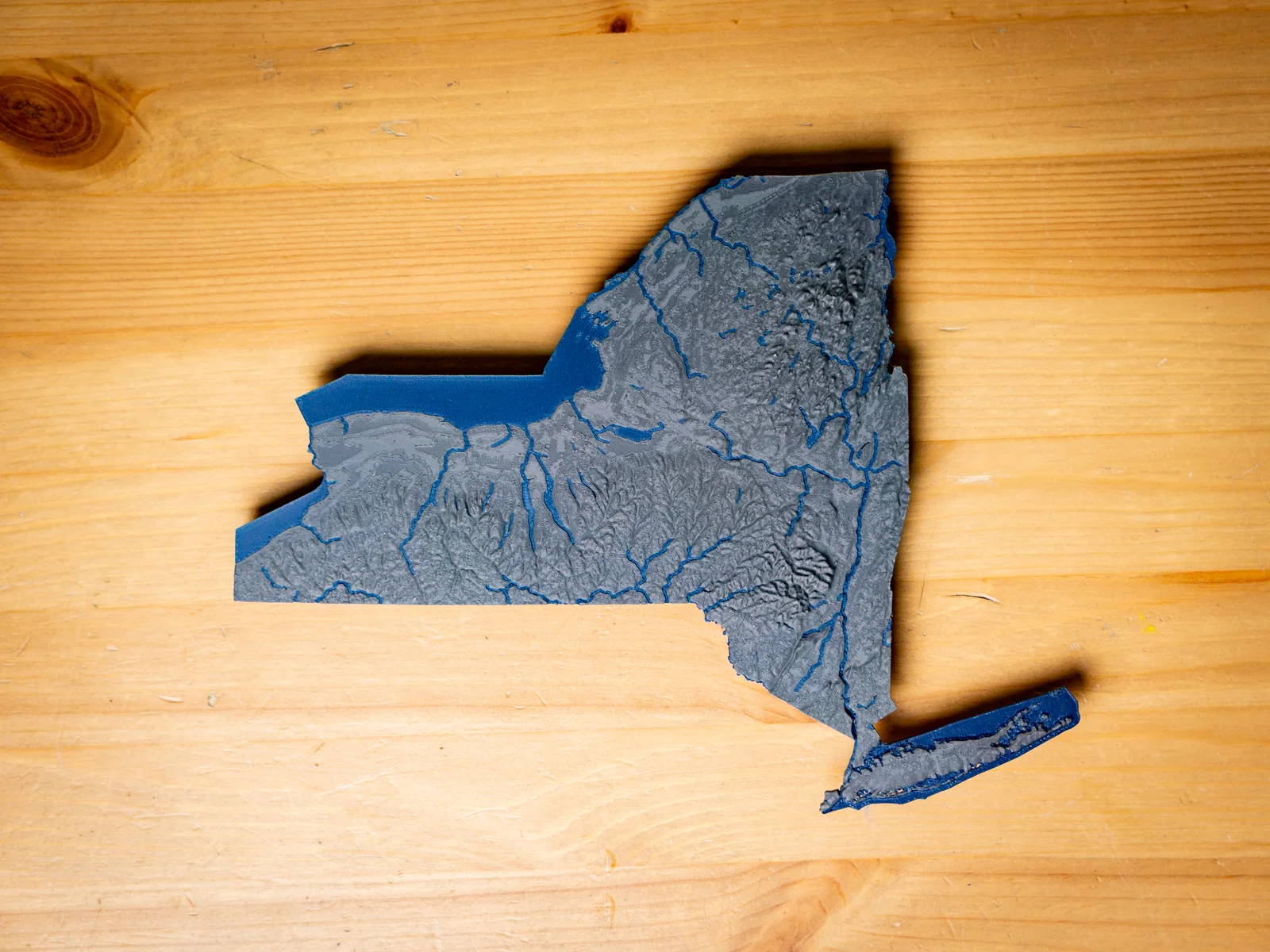

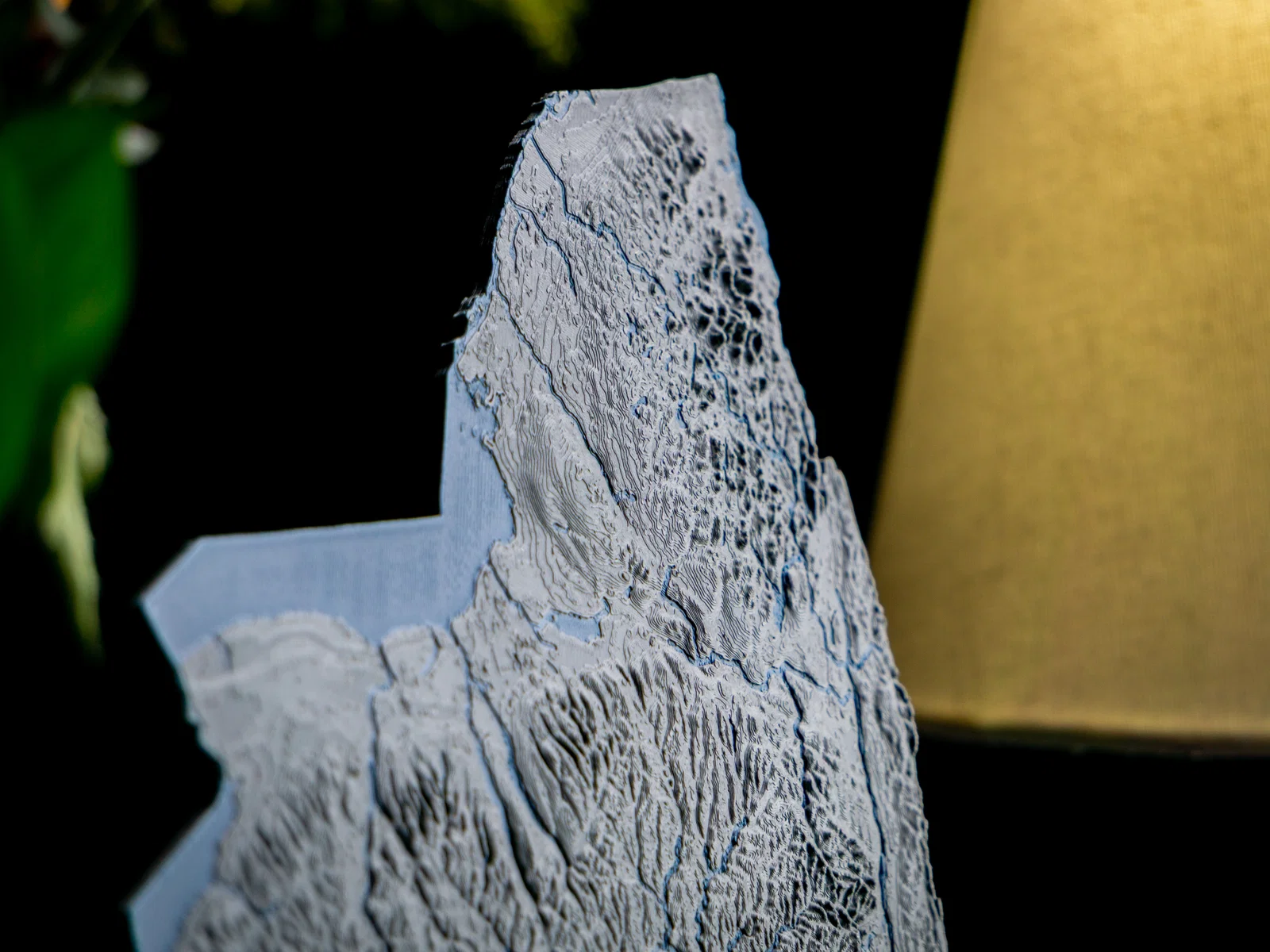

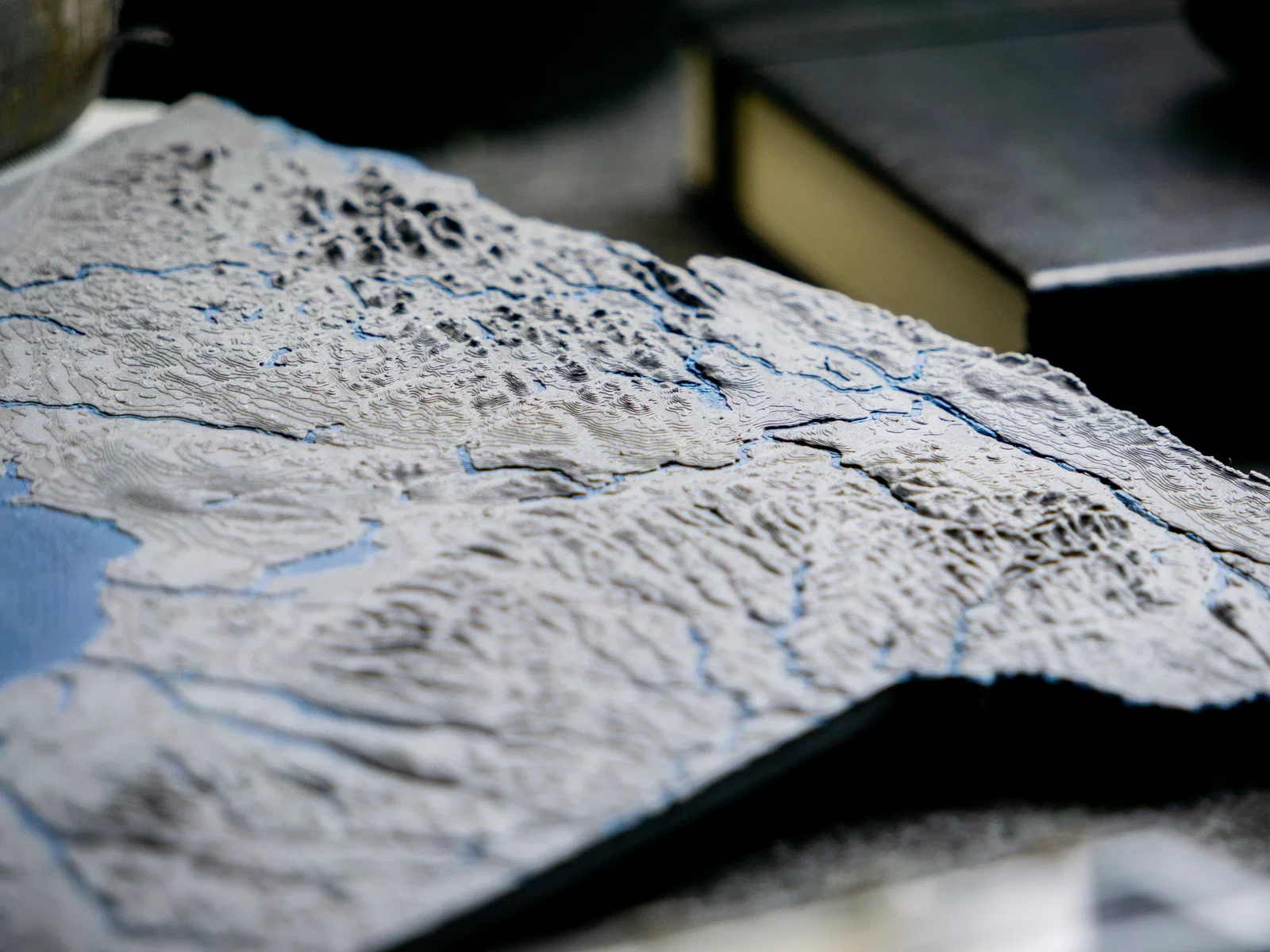

Ảnh mẫu in của listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
