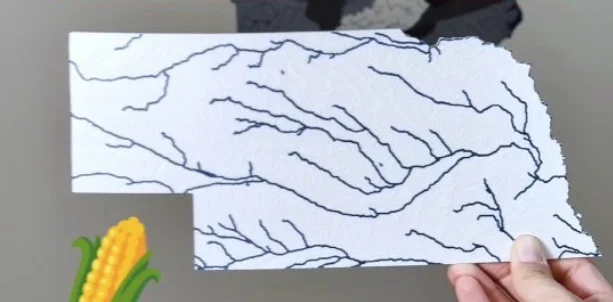

Bản đồ địa hình Nebraska, USA (NE) kèm sông ngòi

Bản đồ địa hình nổi Nebraska, USA (NE) kèm sông ngòi và vùng nước ven biển

Bản đồ địa hình & thủy văn Nebraska, USA với núi, đường bờ biển, suối và hồ theo kiểu in hai màu hoặc một màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép liên kết với nhau như trò xếp hình.

Tải thêm nhiều bản đồ 3D để in

Thông số kỹ thuật Model và Map

File 3D khuyên dùng để in ↓ xem 🌟 hoặc ⭐ ↓

• NE-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• NE-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (tùy chọn)

Kiểu đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là một style đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Các mảnh cắt sẵn để ghép liên khóa, mảnh ## phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các chi tiết mặt nước nằm trên những vùng đất thấp bị ngập. Phần đất ngập này có thể thấy được khi in các lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ style có các chi tiết nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament glow và filament trong suốt.

†Nếu không có file nhiều phần (multi-part), nghĩa là mình chưa tạo bản ghép liên khóa cho bang này. Follow và để lại bình luận yêu cầu để mình bổ sung, cập nhật trong tương lai.

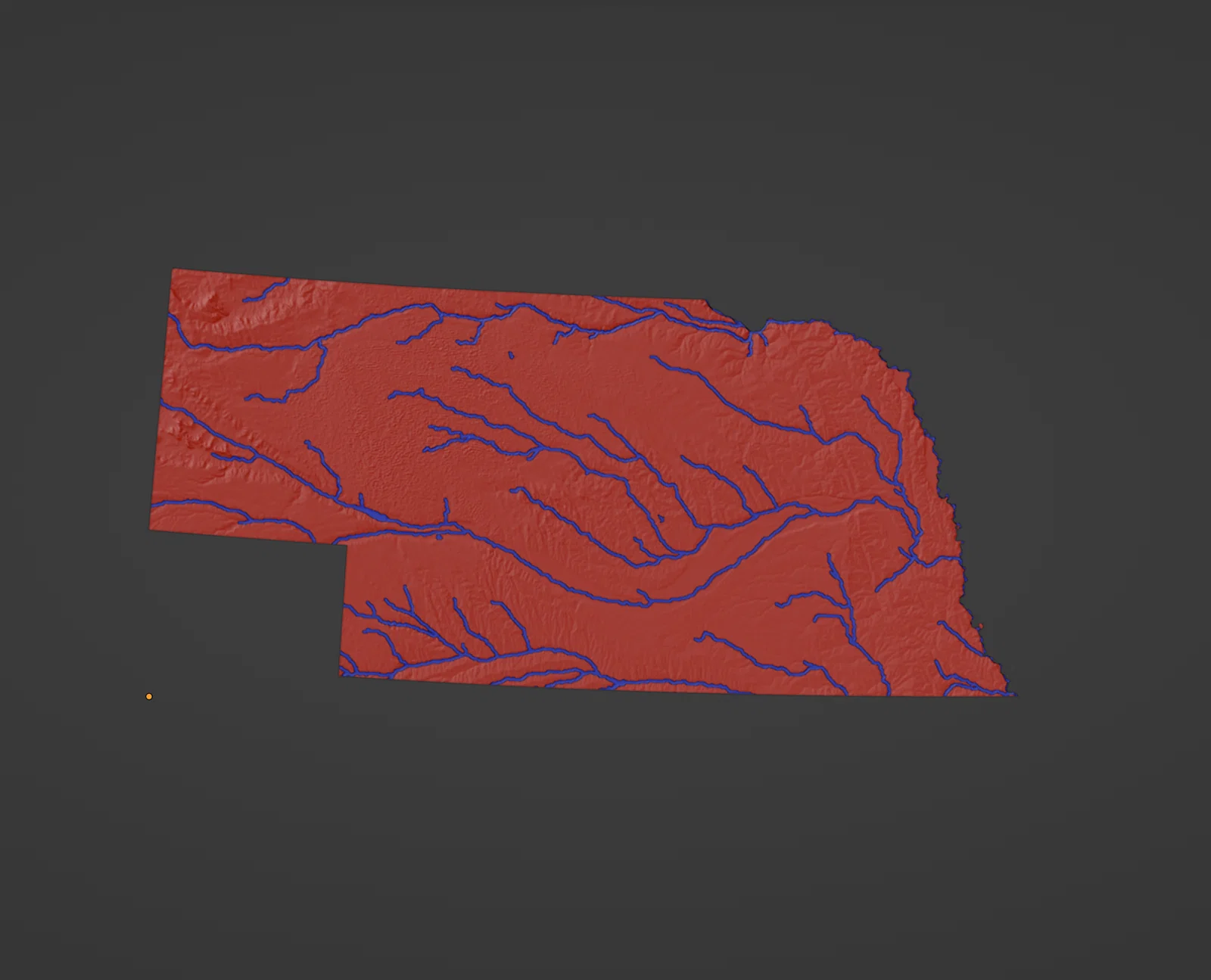

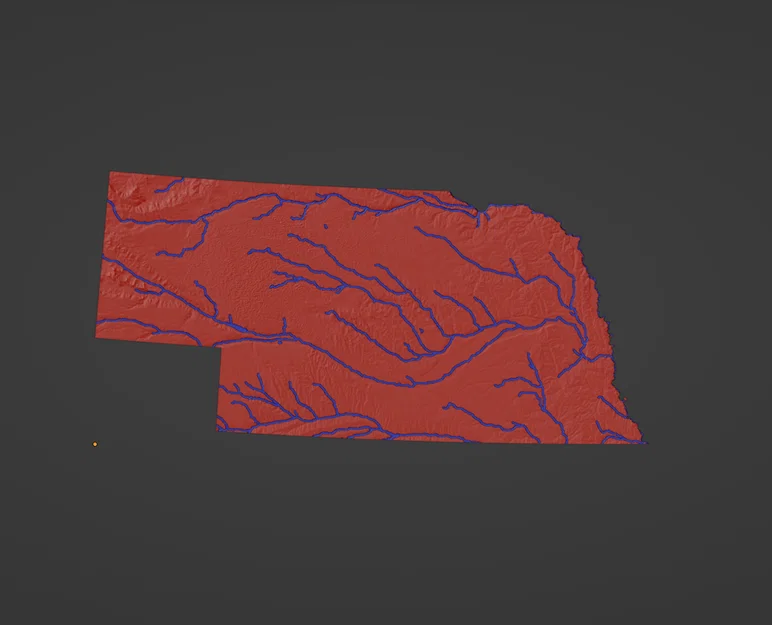

Model ở định dạng 3MF, tương tự STL nhưng “xịn” hơn. 3MF có dung lượng nhỏ hơn và có thể lưu các object đất và nước riêng biệt đã canh khớp sẵn, tiện cho in hai màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm slicer 3D khác.

Thiết lập in khuyên dùng

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở các vùng cao. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

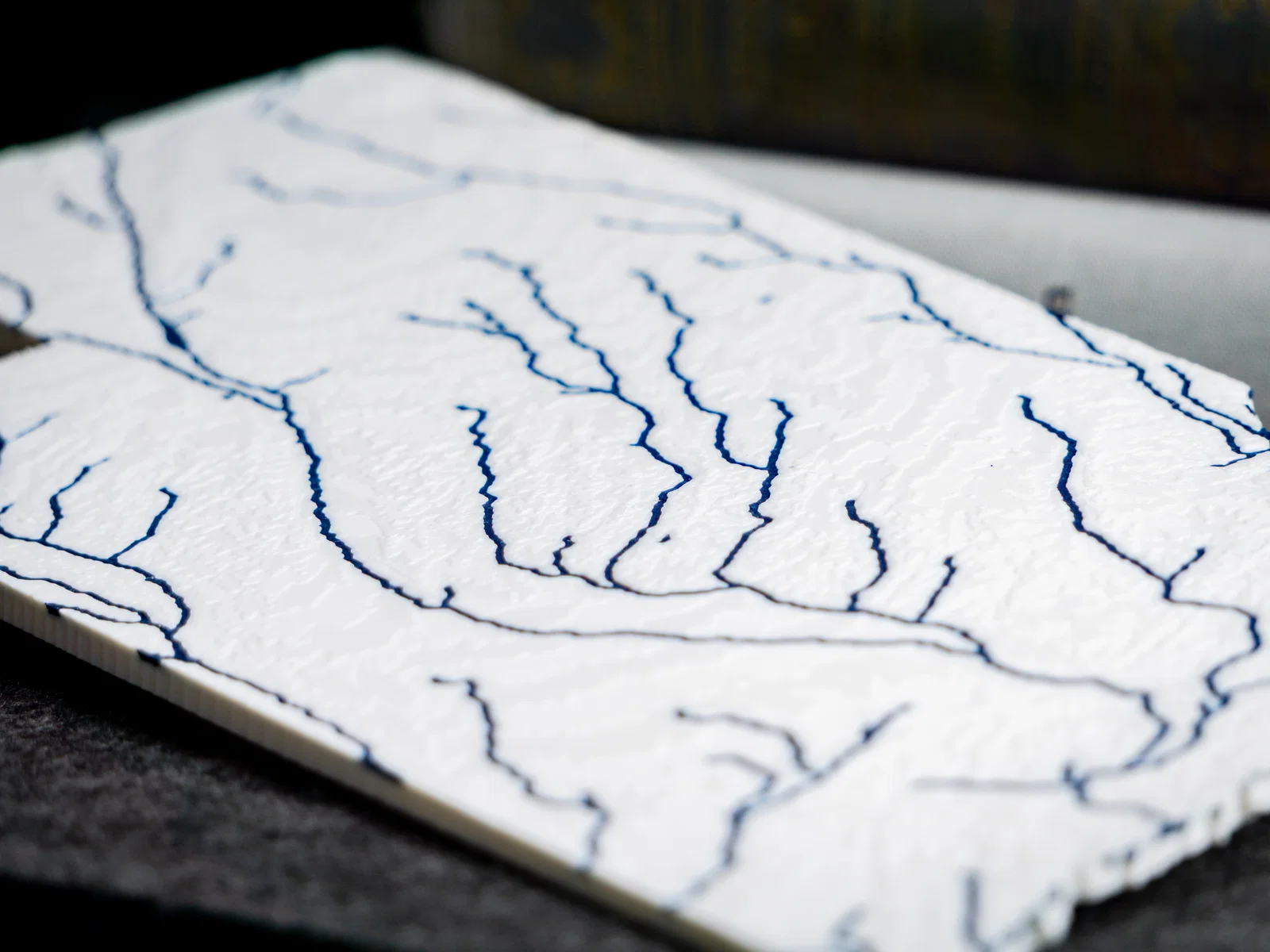

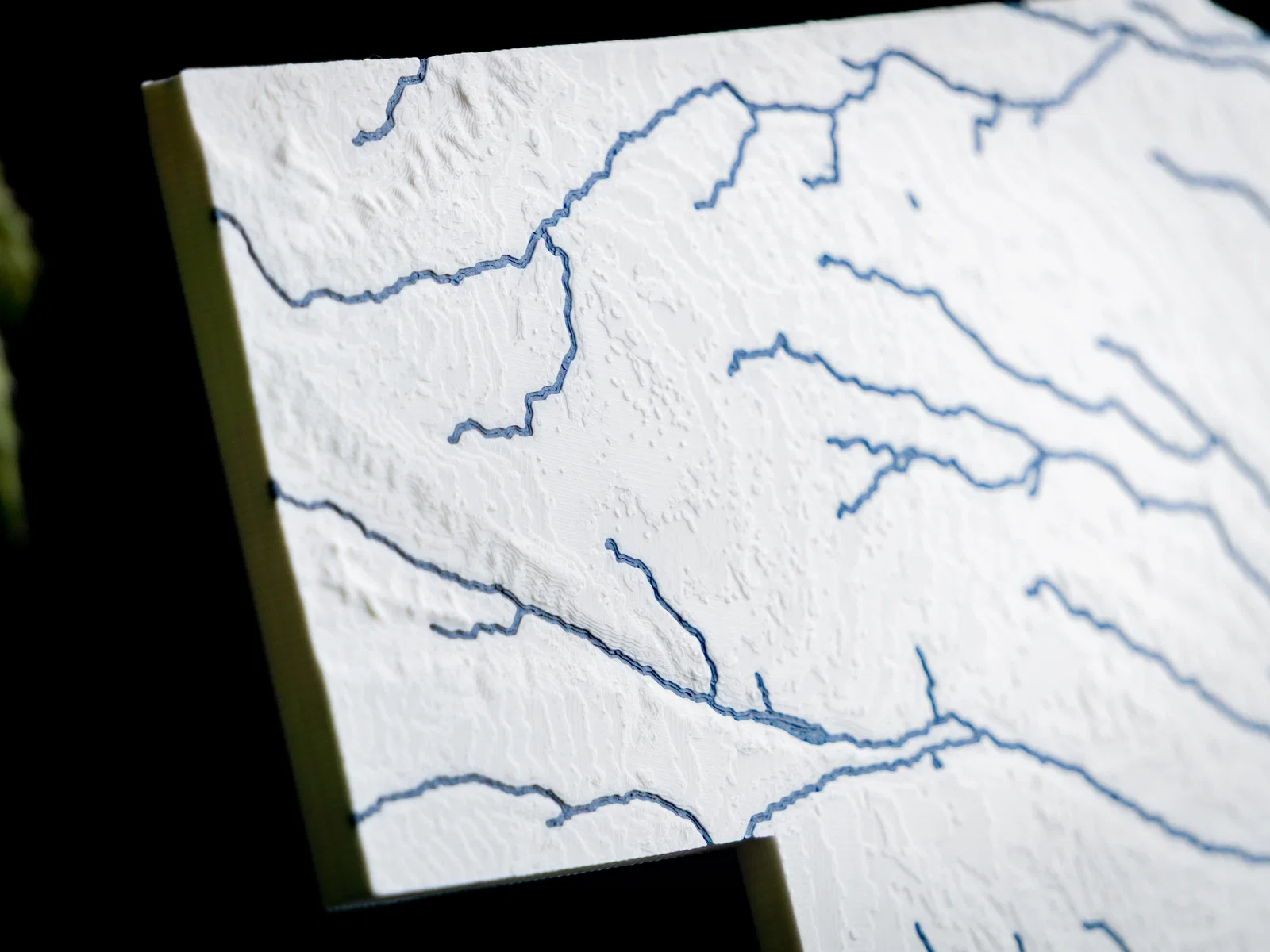

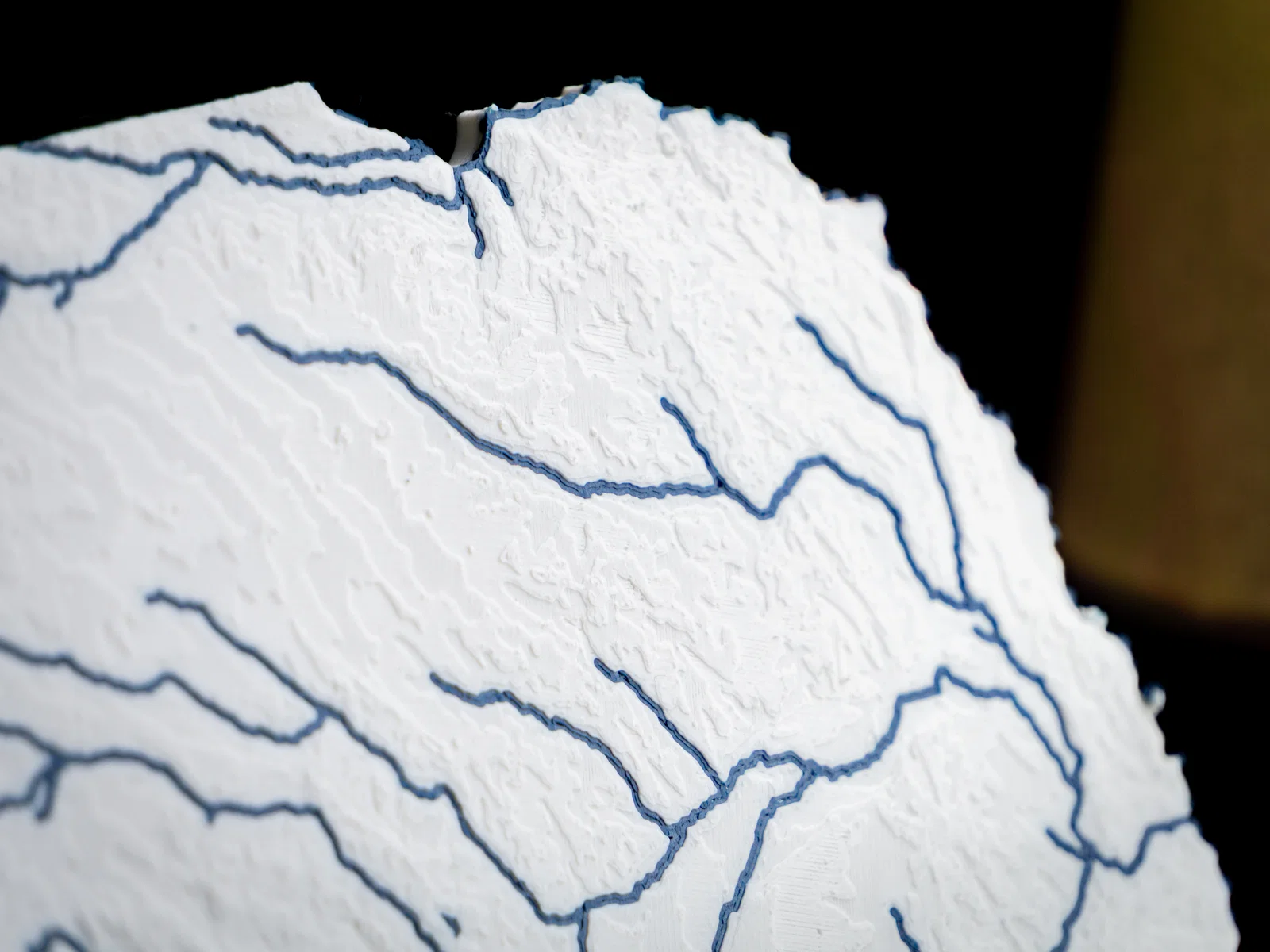

Làm nổi bật suối, hồ và đường bờ biển bằng filament phát sáng trong bóng tối (glow-in-the-dark) hoặc filament xuyên sáng — hoặc đơn giản là dùng màu khác so với màu nền!

Tải profile cài đặt in Cura tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy theo kích thước máy in; tỉ lệ của bản đồ cuối cùng sẽ thay đổi theo tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa bàn in trong Cura, việc merge các object `(Ctrl+Alt+G)` trước sẽ giúp các phần in hai màu giữ đúng căn chỉnh.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng một địa điểm/bản đồ đặc biệt và in thành món trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế & sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

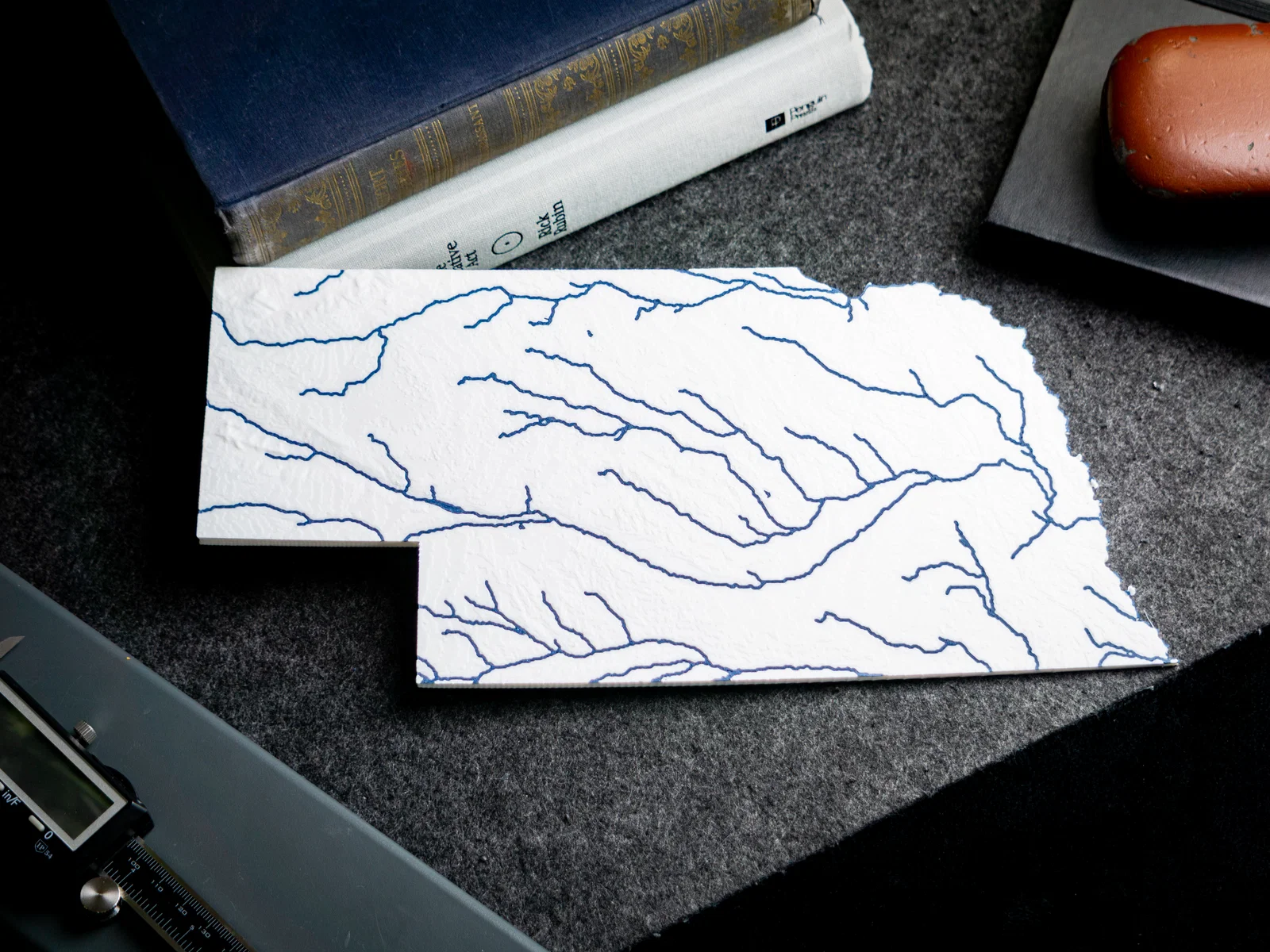

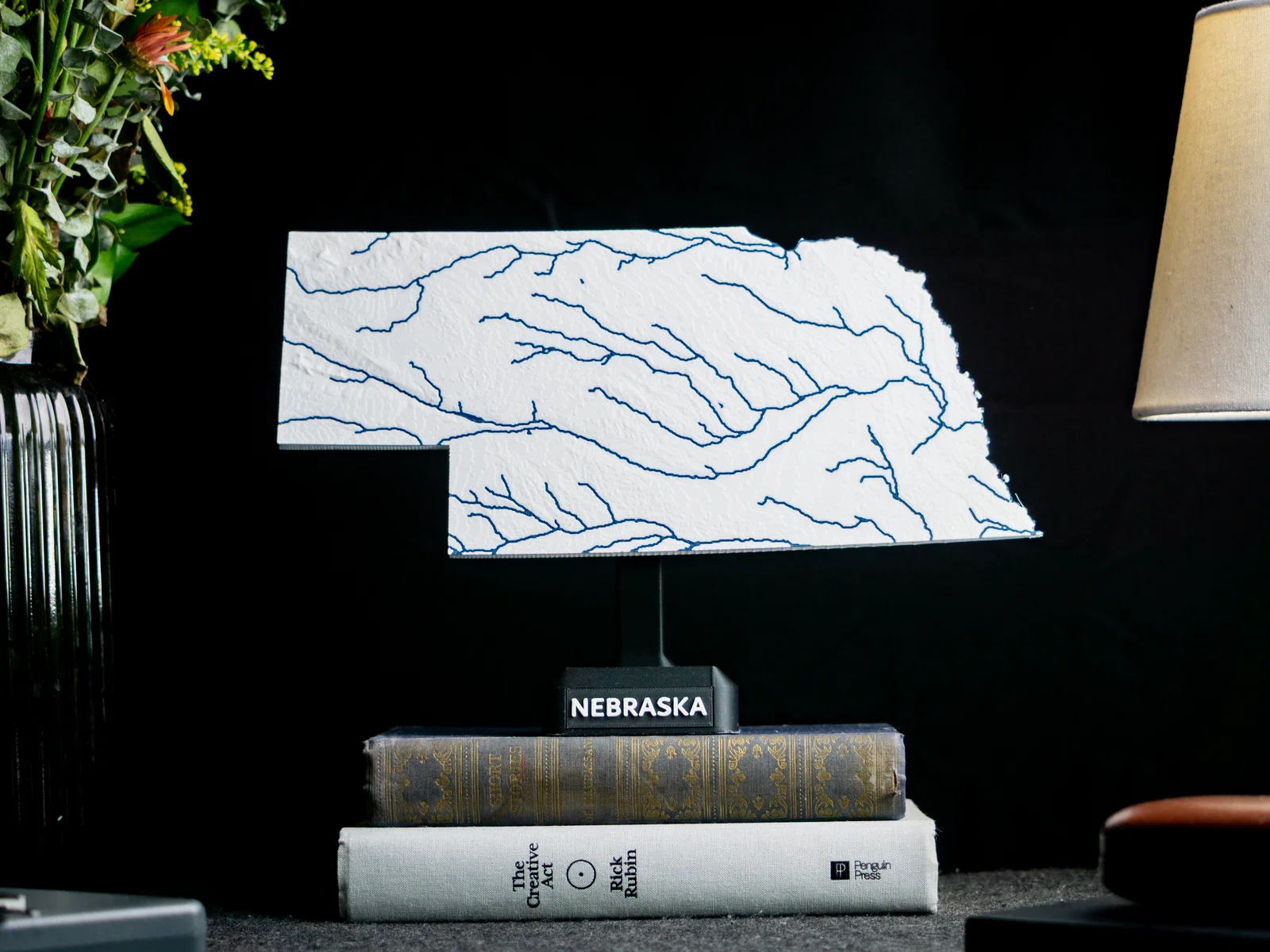

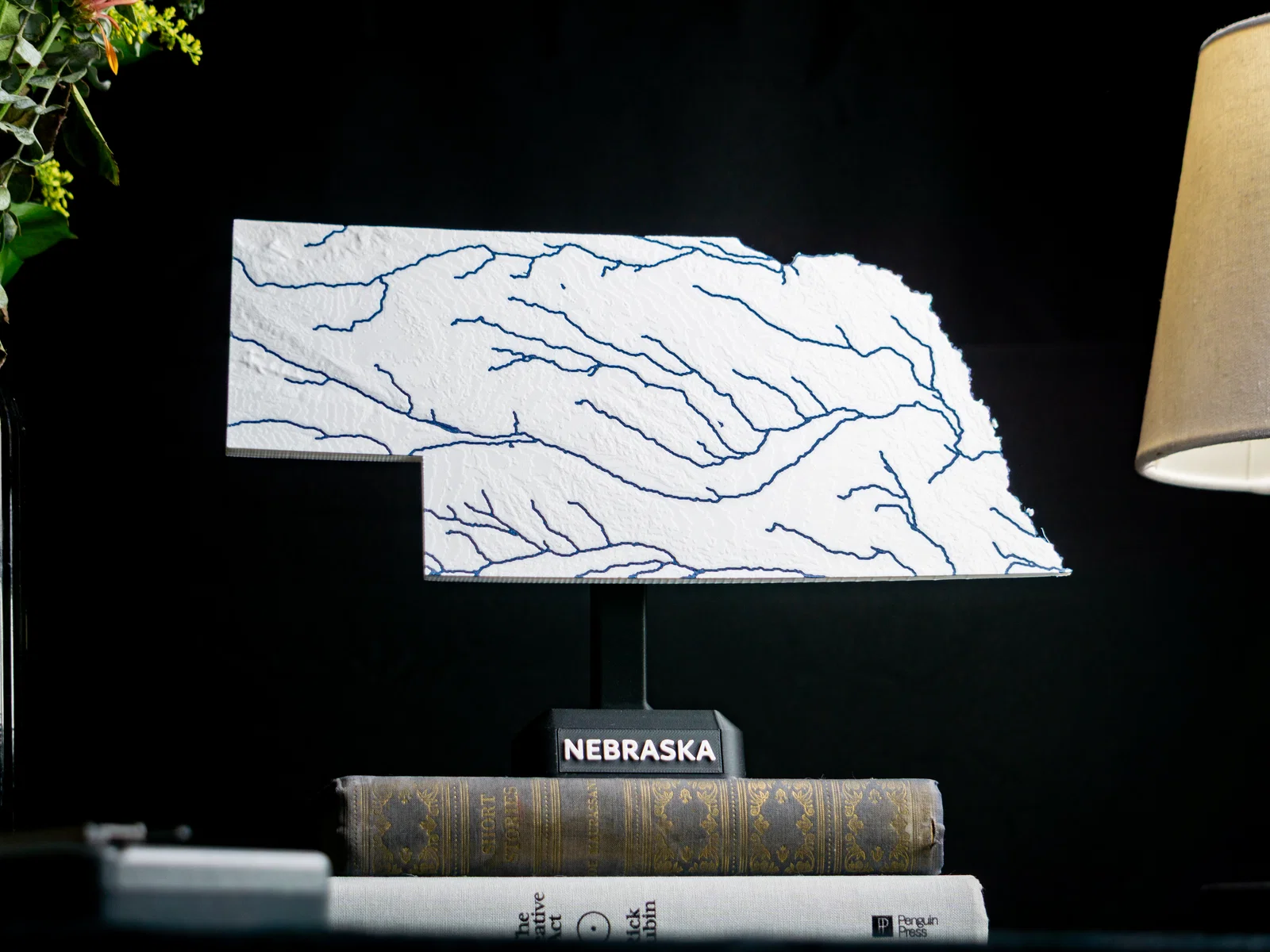

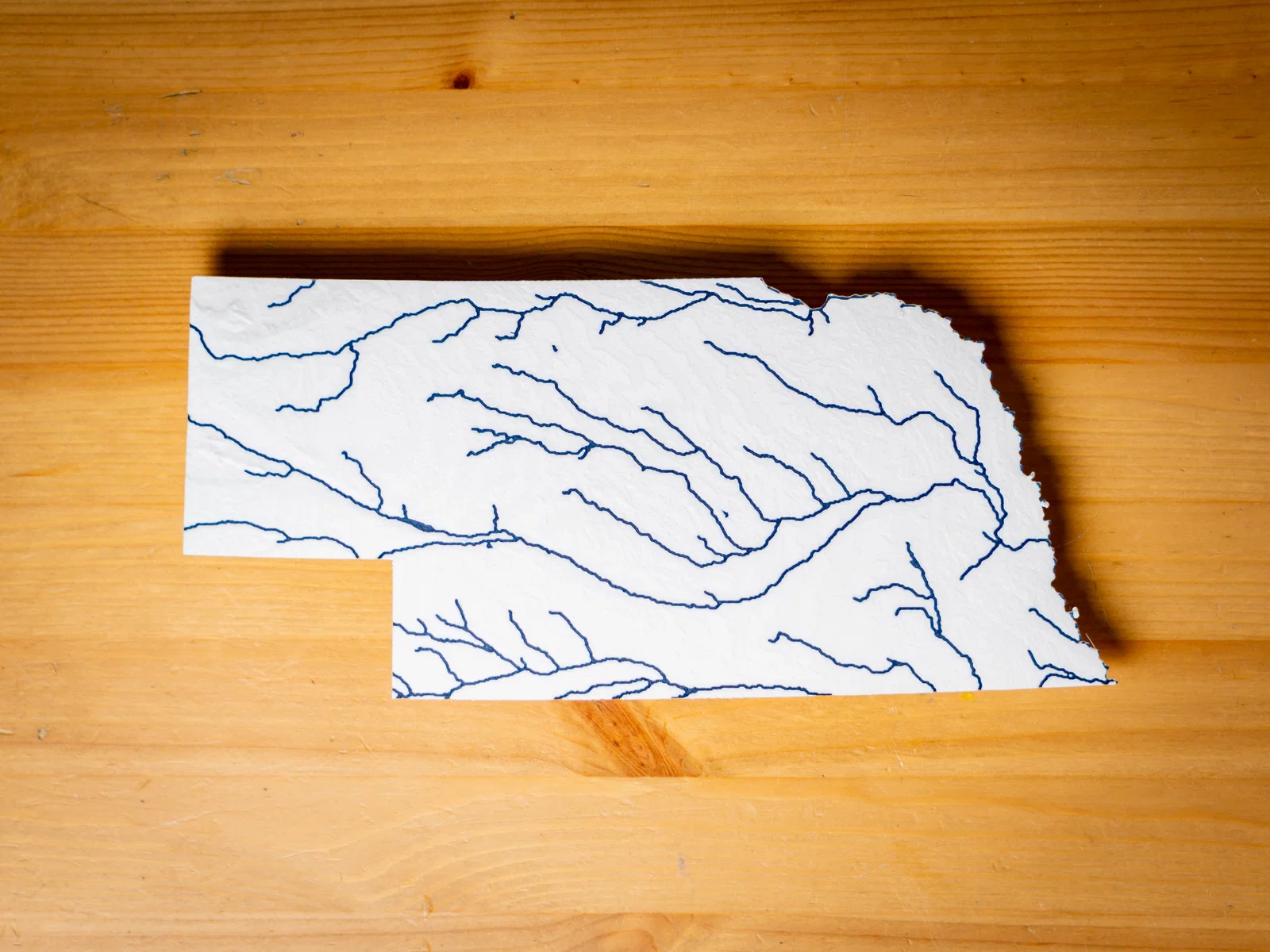

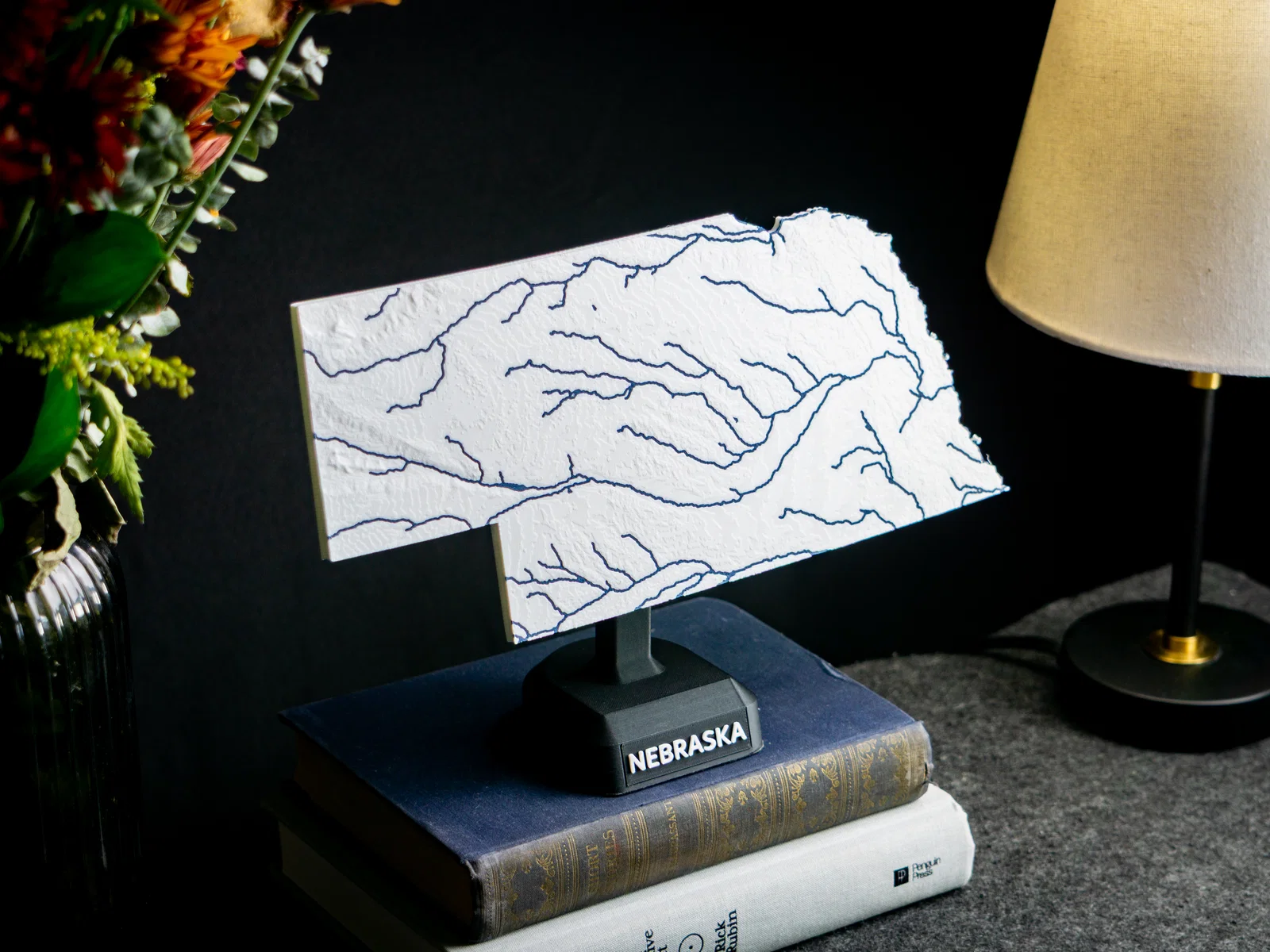

Ảnh mẫu in trong listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
