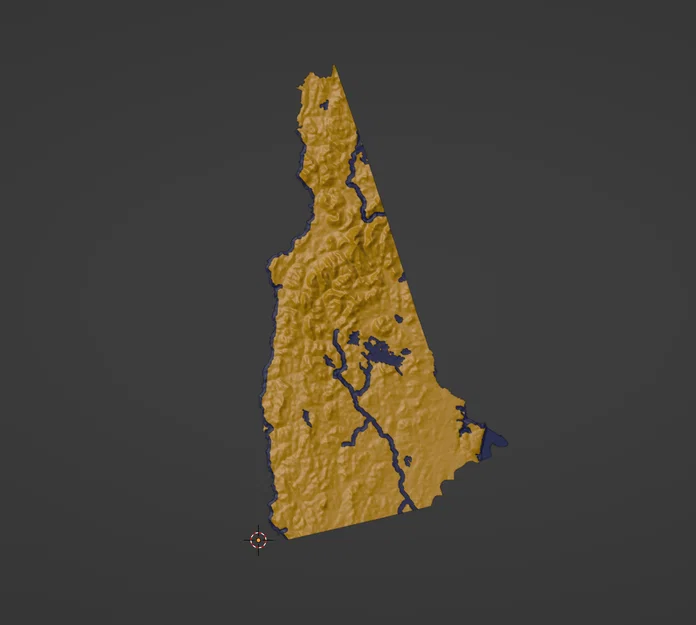

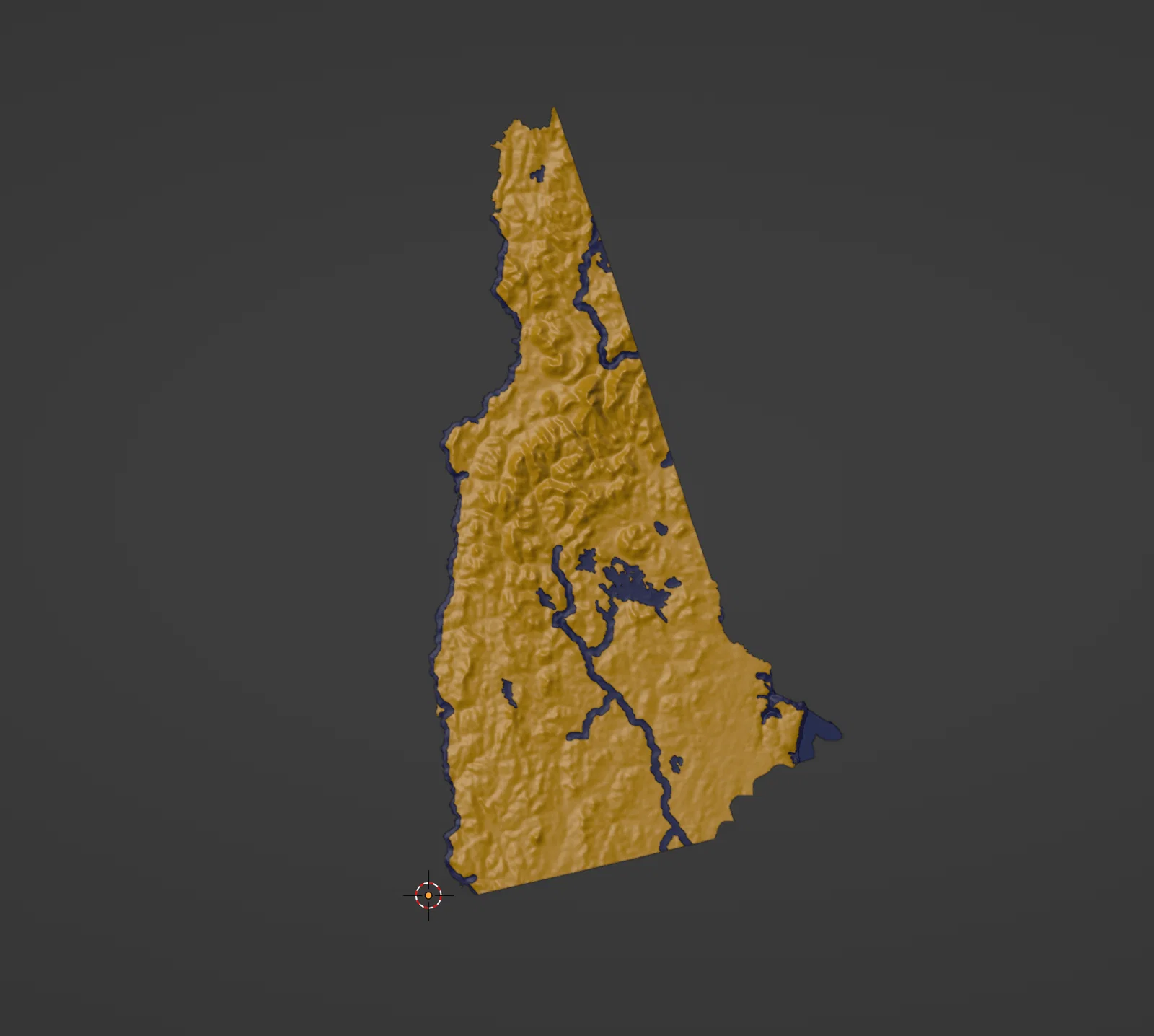

Bản đồ địa hình New Hampshire, USA (NH) kèm sông suối

Bản đồ địa hình nổi New Hampshire, USA (NH) kèm sông suối và vùng nước ven biển

Bản đồ địa hình & thủy hệ của New Hampshire, USA với núi, đường bờ biển, suối và hồ — in được dạng 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau giống như trò xếp hình.

Tải thêm các bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyên dùng để in ↓ xem 🌟 hoặc ⭐ ↓

• NH-sqrt-dual.3mf 🌟 (Chỉ dual extrusion ⚠)
• NH-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu đùn (extrusion)

STYLE* (không bắt buộc)

Kiểu đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Các mảnh đã cắt sẵn dạng ghép khớp, mảnh ## phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model yếu tố nước nằm trên các vùng đất thấp bị ngập. Phần đất ngập này có thể thấy được khi in lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các yếu tố nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow và transparent.

†Nếu không có file nhiều mảnh, nghĩa là mình chưa tạo model dạng ghép khớp cho bang này. Bạn follow mình và để lại bình luận yêu cầu để mình bổ sung/cập nhật trong tương lai.

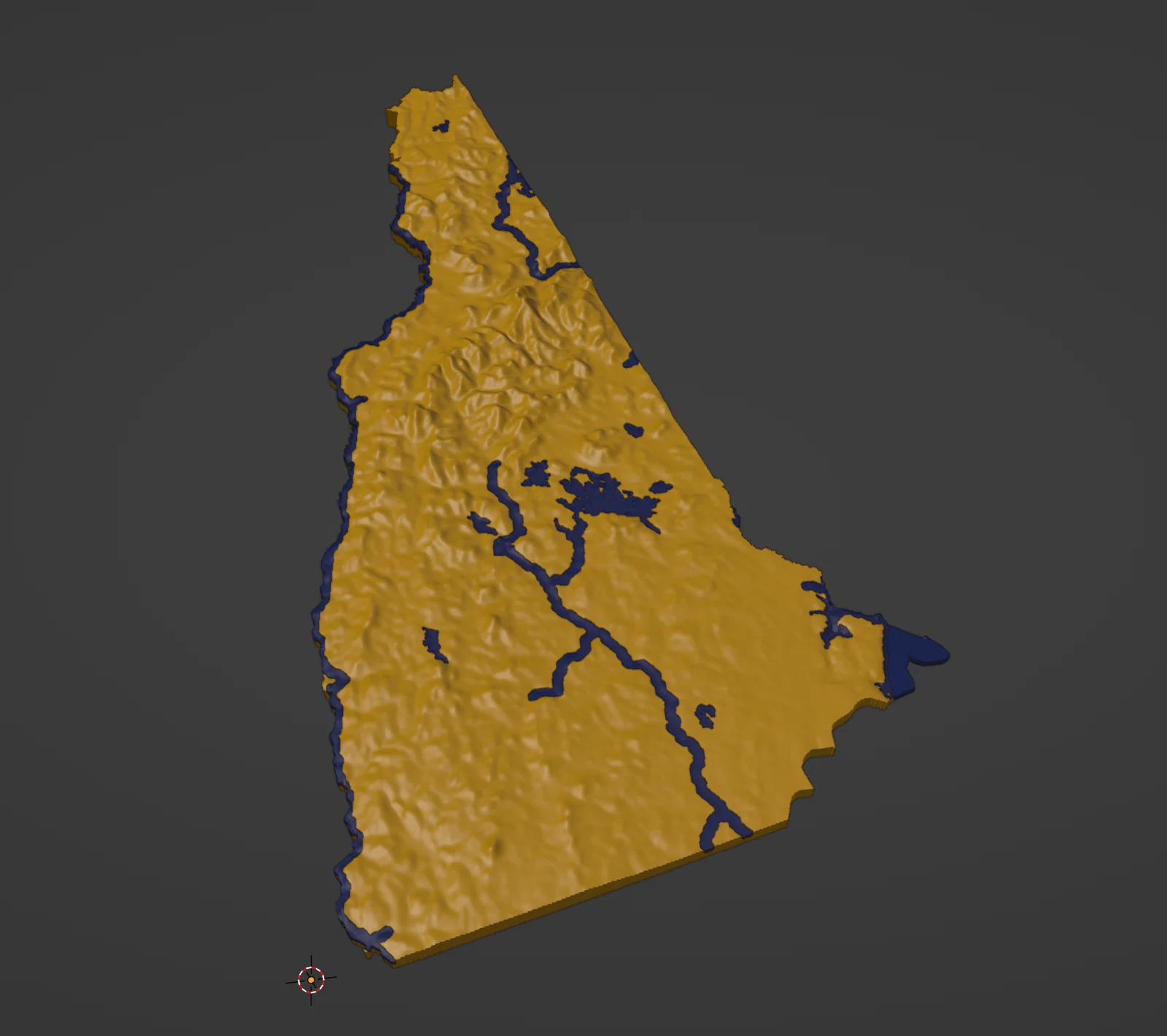

Các model ở định dạng 3MF — kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng “đất” và “nước” đã căn khớp sẵn, giúp in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm slicer 3D khác.

Thiết lập in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các khu vực cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

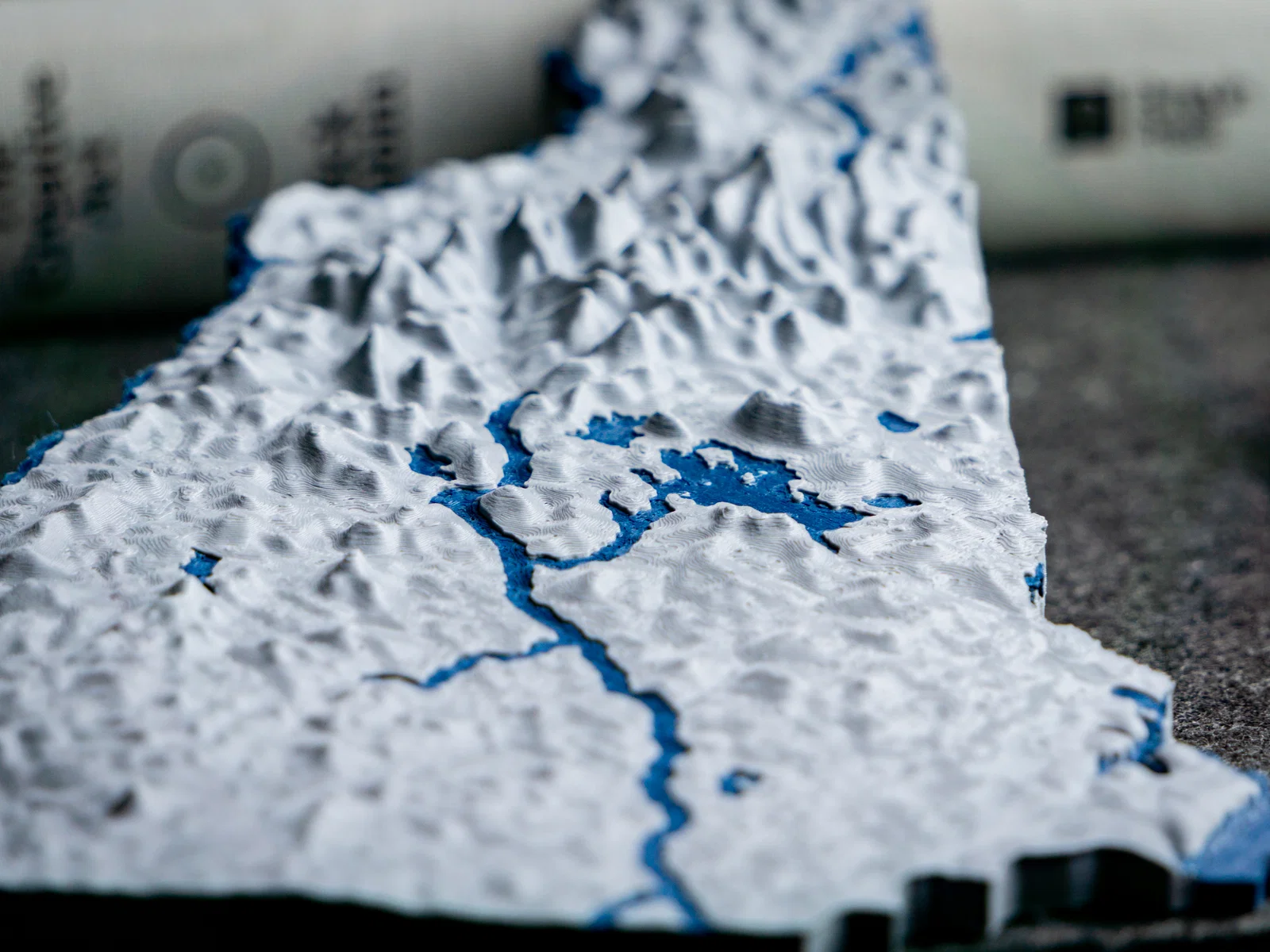

Muốn nổi bật suối, hồ và đường bờ biển thì dùng filament phát sáng trong bóng tối (glow-in-the-dark) hoặc trong mờ (translucent) — hoặc đơn giản là chọn màu khác so với màu nền!

Tải profile thiết lập in Cura tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model to/nhỏ tùy theo kích thước máy in; tỉ lệ cuối của bản đồ sẽ thay đổi theo đúng mức scale. Ví dụ: scale 200% từ tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc gộp đối tượng _(Ctrl+Alt+G)_ trước sẽ giúp giữ cho các đối tượng in 2 màu luôn thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng/in một địa điểm/bản đồ theo yêu cầu để làm mẫu trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES, và USCB TIGER/Line.

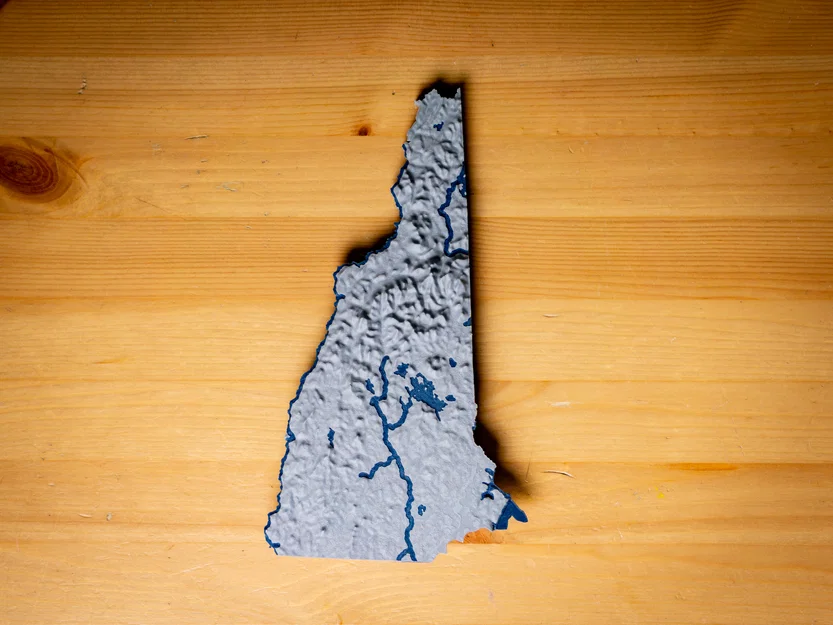

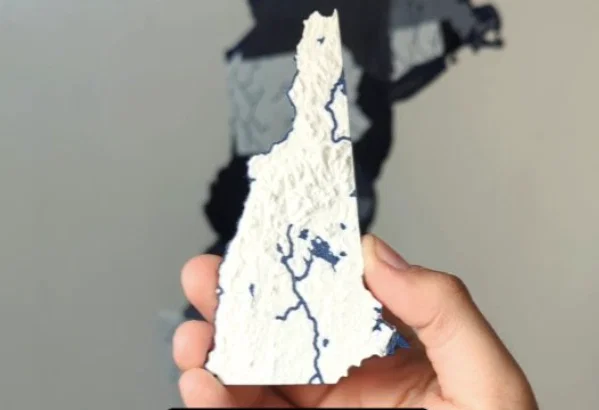

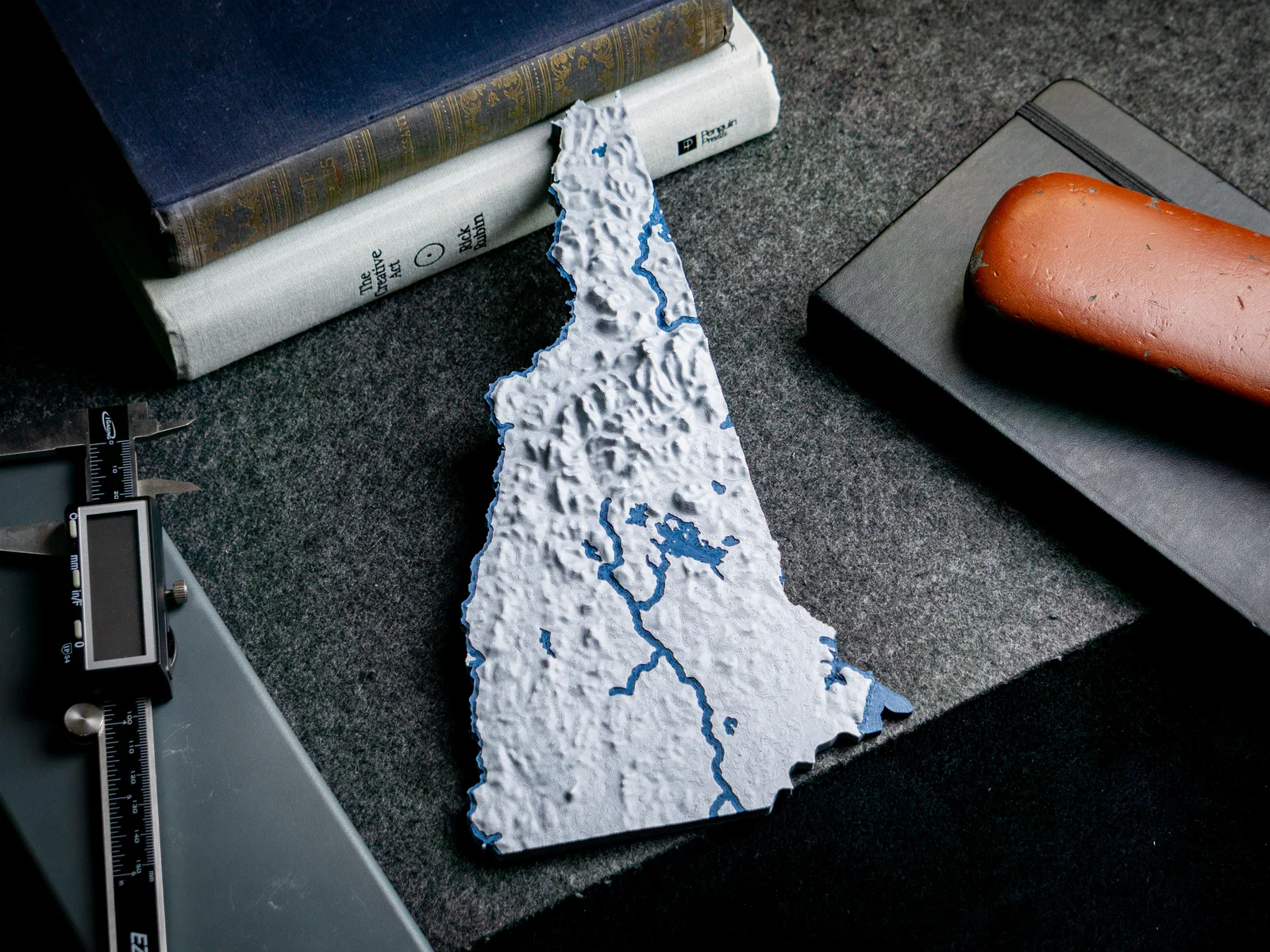

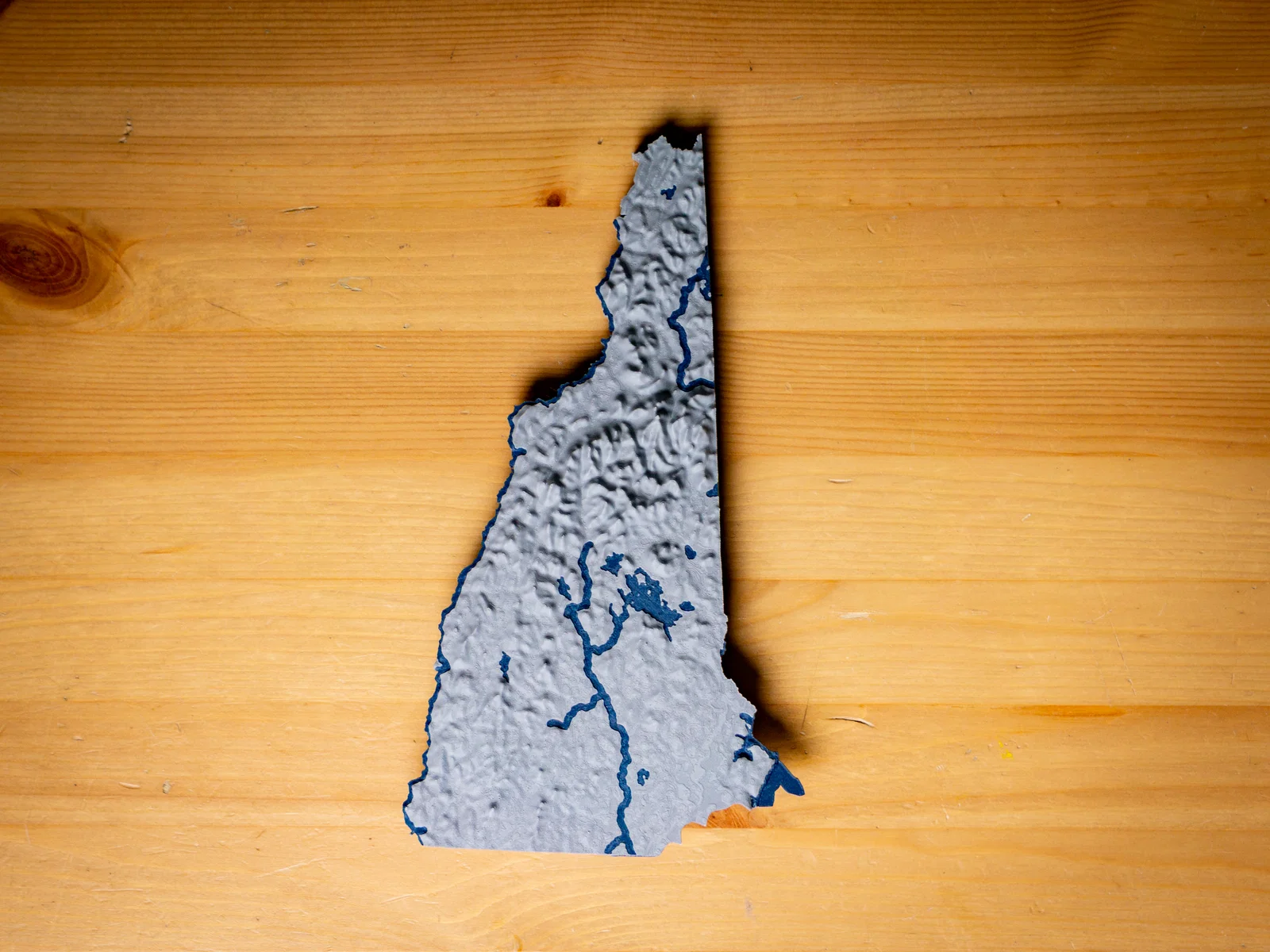

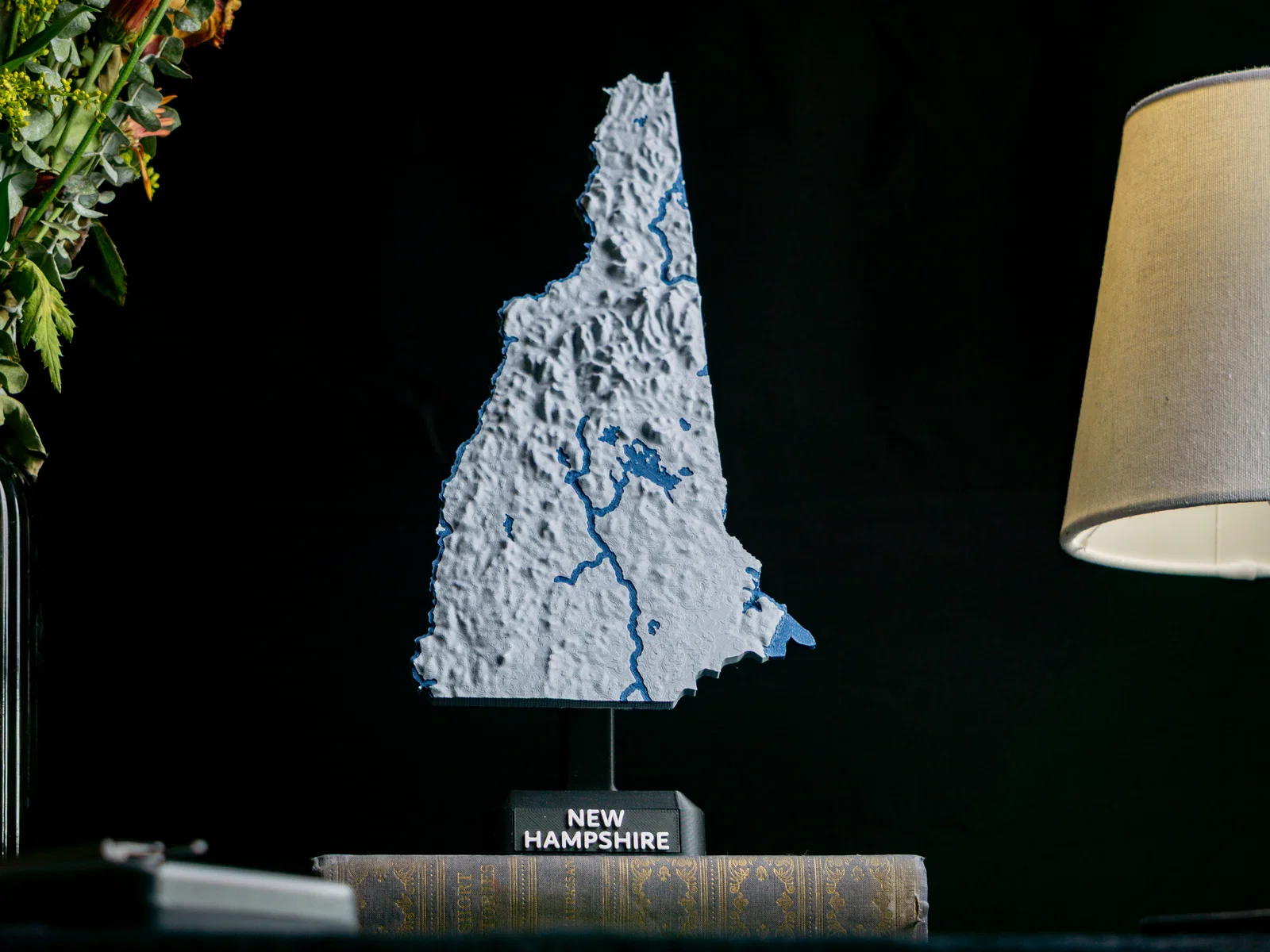

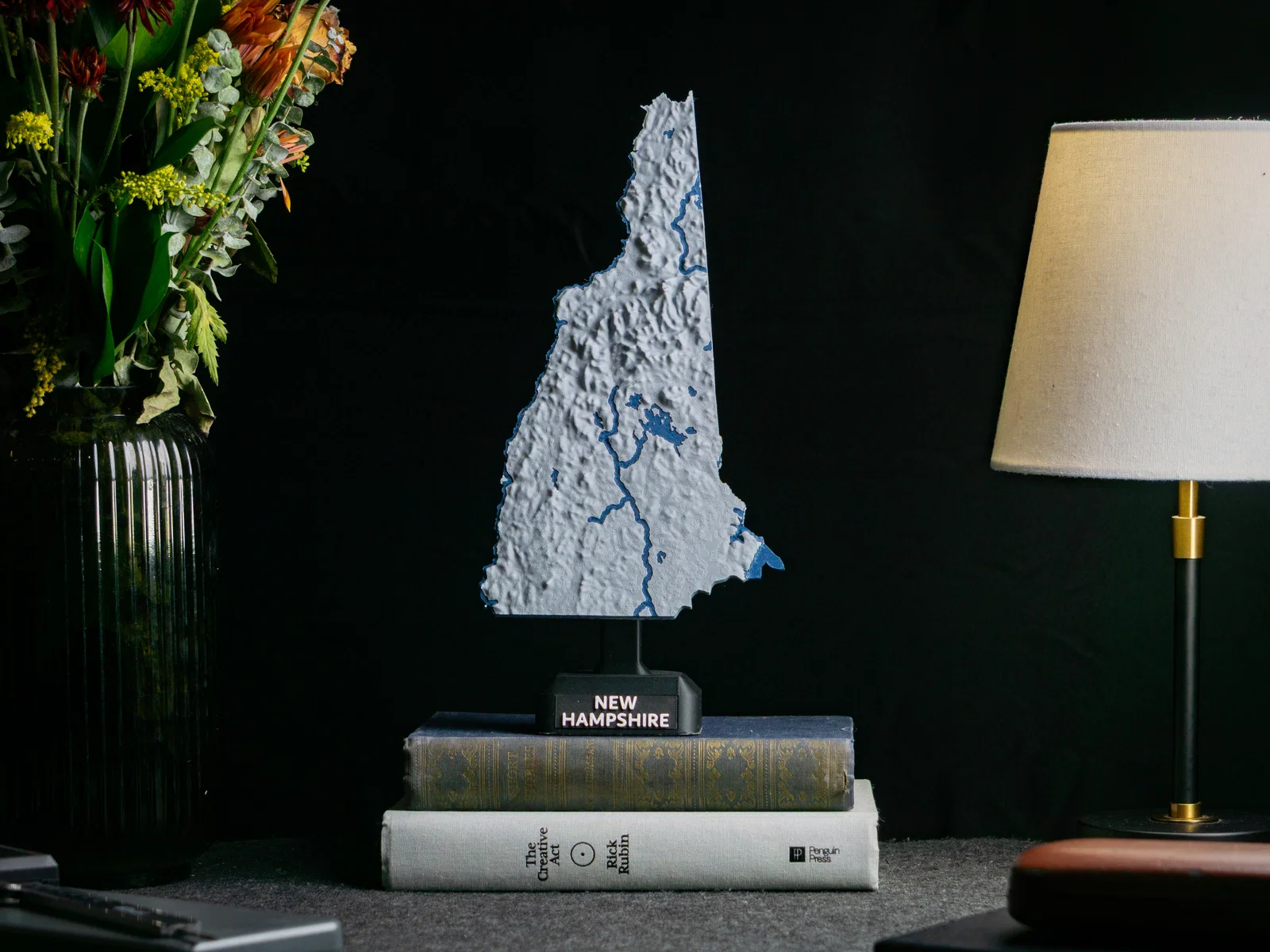

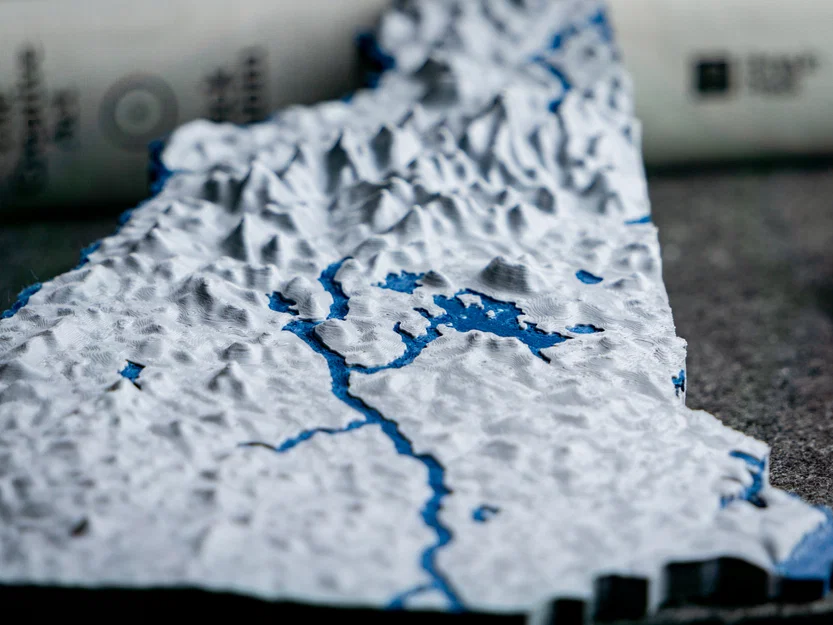

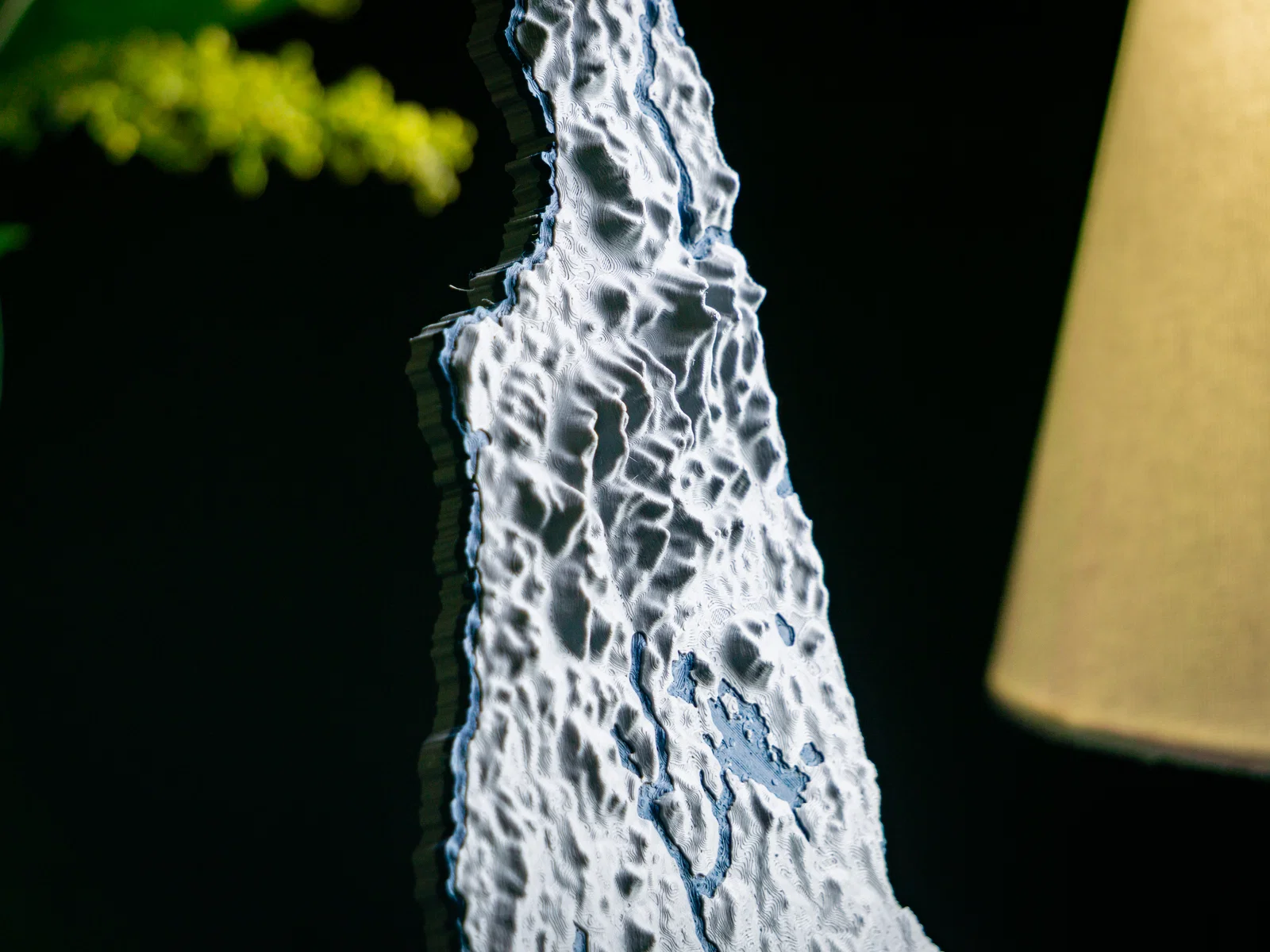

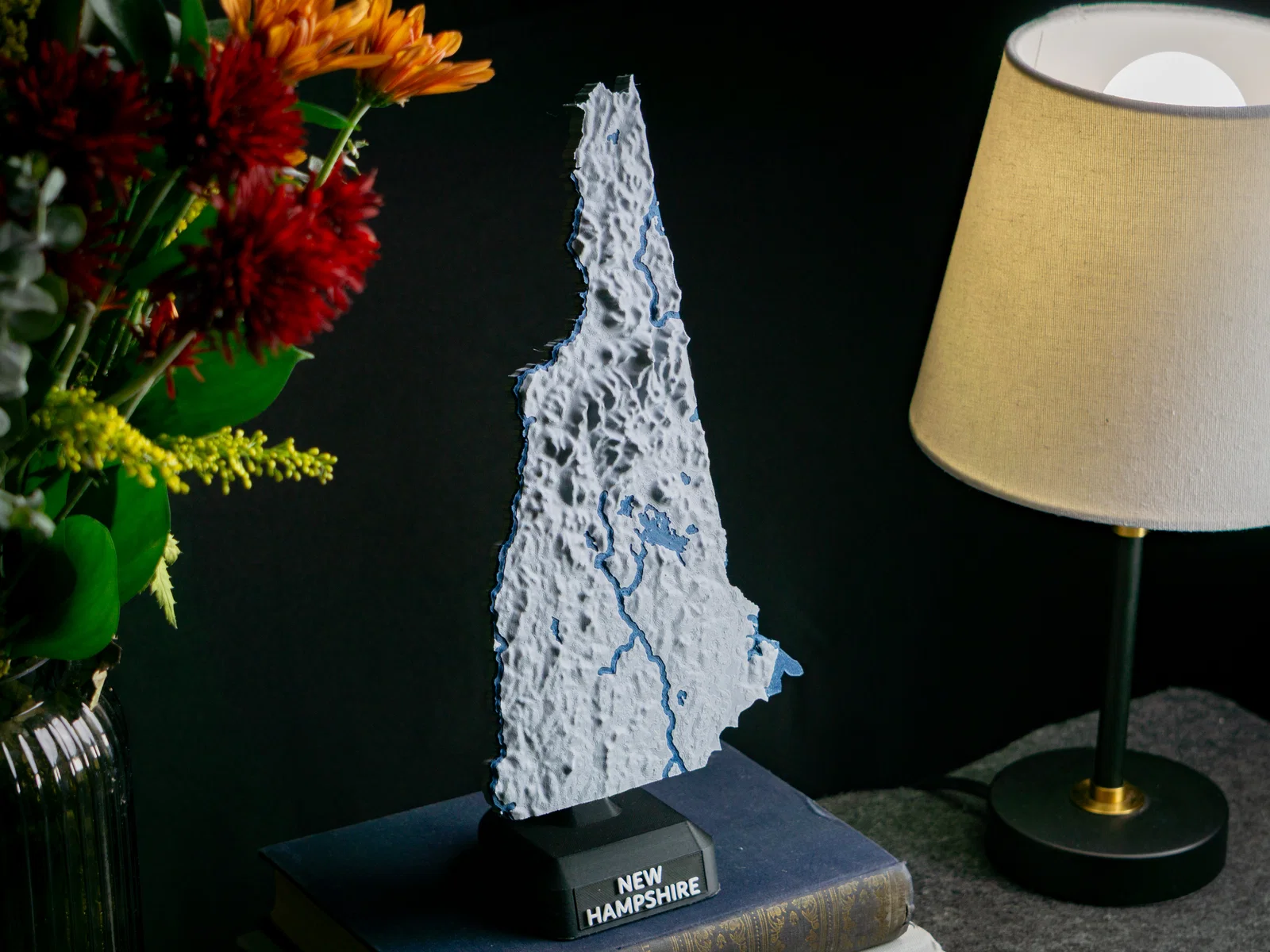

Ảnh model in trong listing bởi JP Designs

Công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Hãy ủng hộ open data và phần mềm FOSS.
