Bản đồ địa hình North Carolina, USA (NC) kèm sông ngòi

Bản đồ địa hình nổi North Carolina, USA (NC) kèm sông ngòi và vùng nước ven biển

Bản đồ địa hình & thủy hệ (topographic và hydrographic) của North Carolina, USA với núi non, đường bờ biển, suối/sông và hồ, in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• NC-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• NC-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt tên bang

ESCALING

Cách scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (tùy chọn)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc độc quyền cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh đã cắt sẵn để ghép khớp, kích thước ## phù hợp bed 180 mm x 180 mm.

*Mặc định _STYLE_ là model các yếu tố nước nằm trên những vùng đất thấp bị ngập. Phần đất bị ngập này có thể thấy được khi lớp nước được in bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ style có các yếu tố nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và trong suốt.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model ghép khớp cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung, cập nhật trong tương lai.

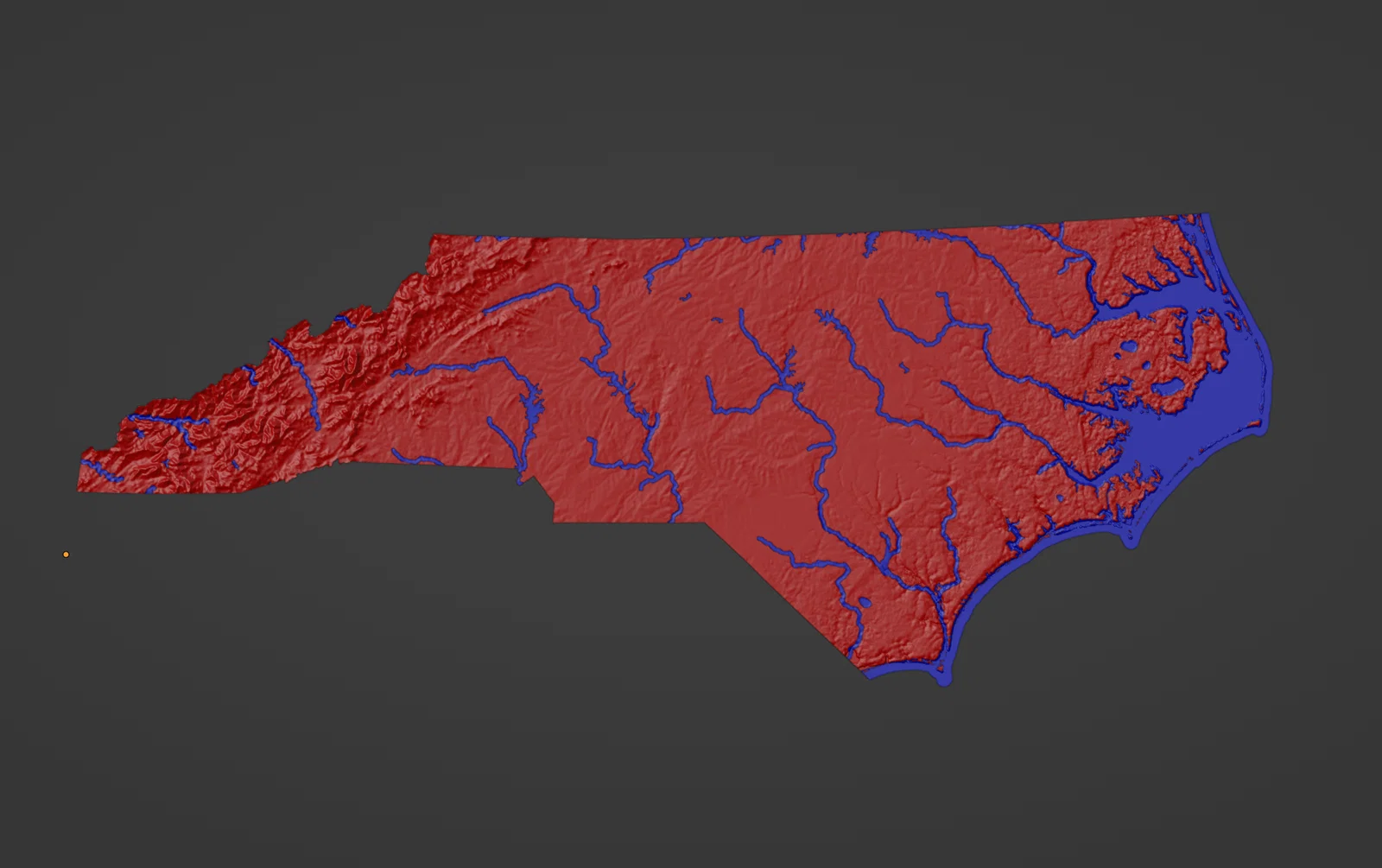

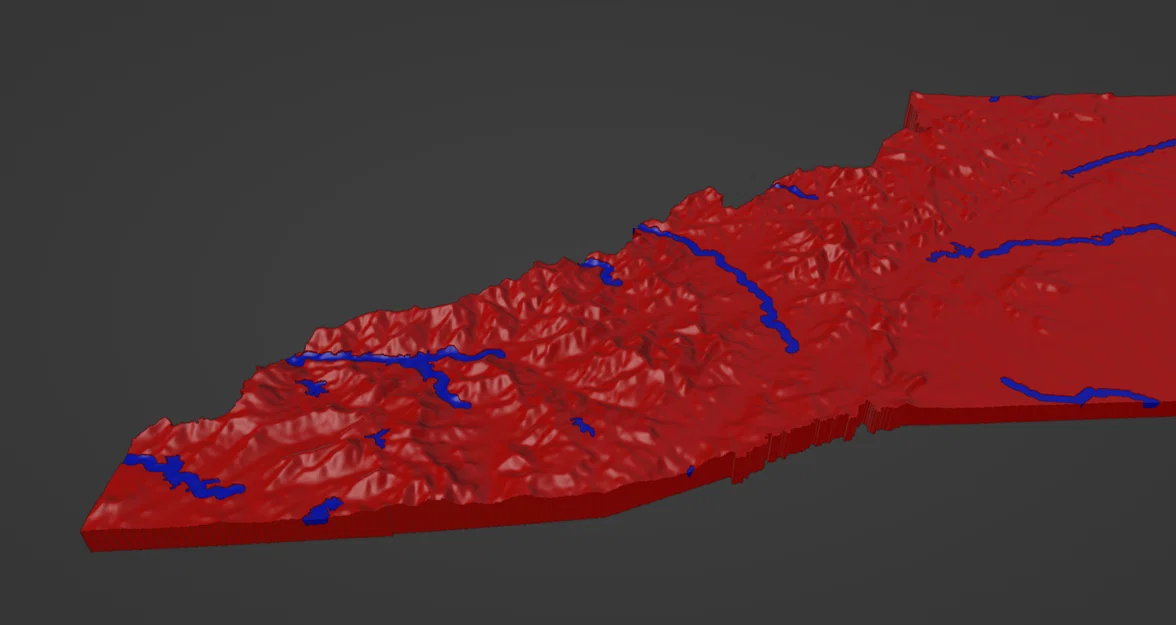

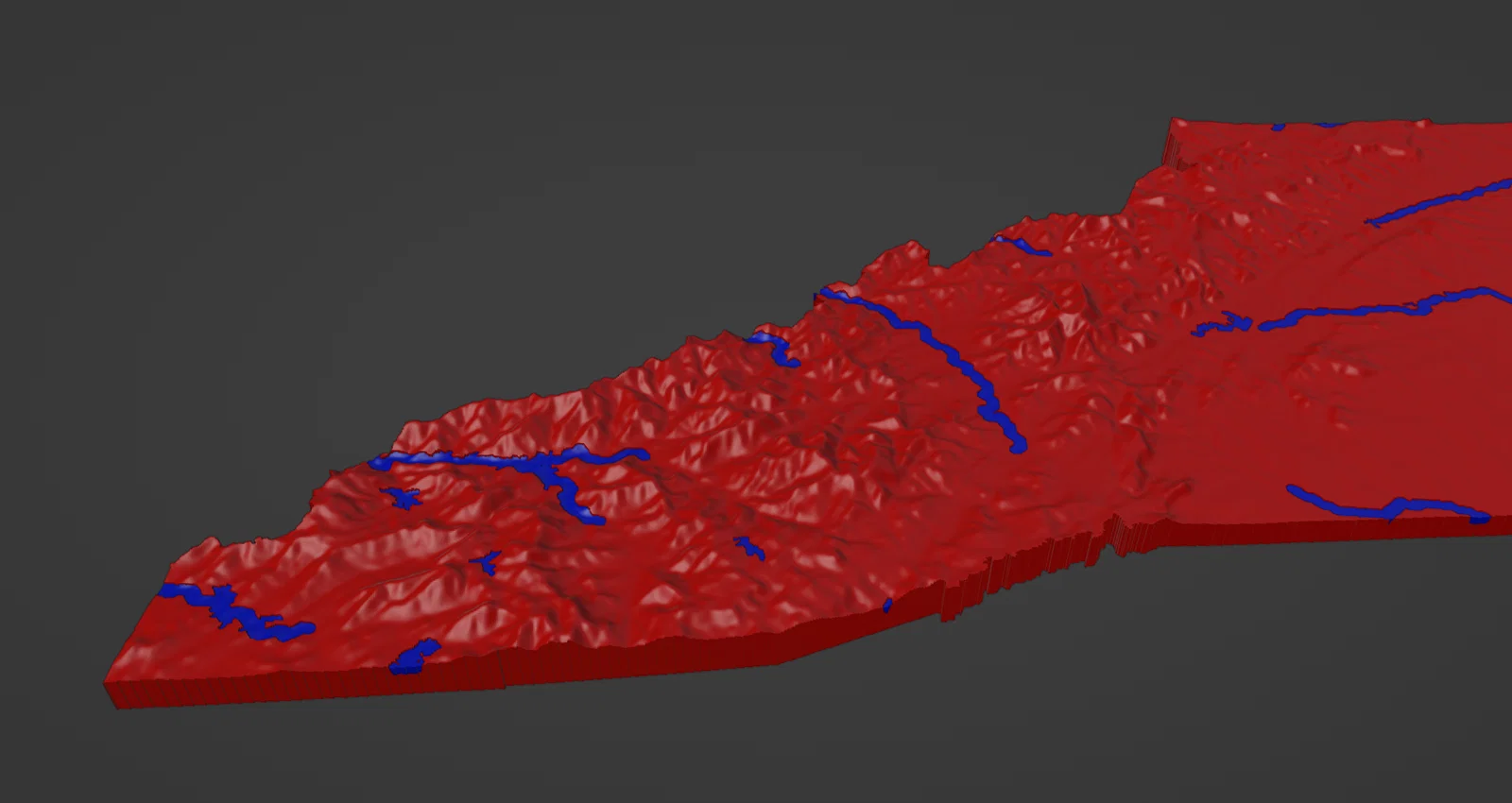

Model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng phần “đất” và “nước” (hai object) đã canh thẳng hàng sẵn để in 2 màu cho dễ. 3MF được hỗ trợ trong Cura, PrusaSlicer và các phần mềm 3D slicer khác.

Thiết lập in khuyến nghị

In model theo mặt phẳng (đặt nằm). Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các cao độ cao hơn. Máy in không có khả năng multi-material thì nên in các model dạng *-single.3mf.

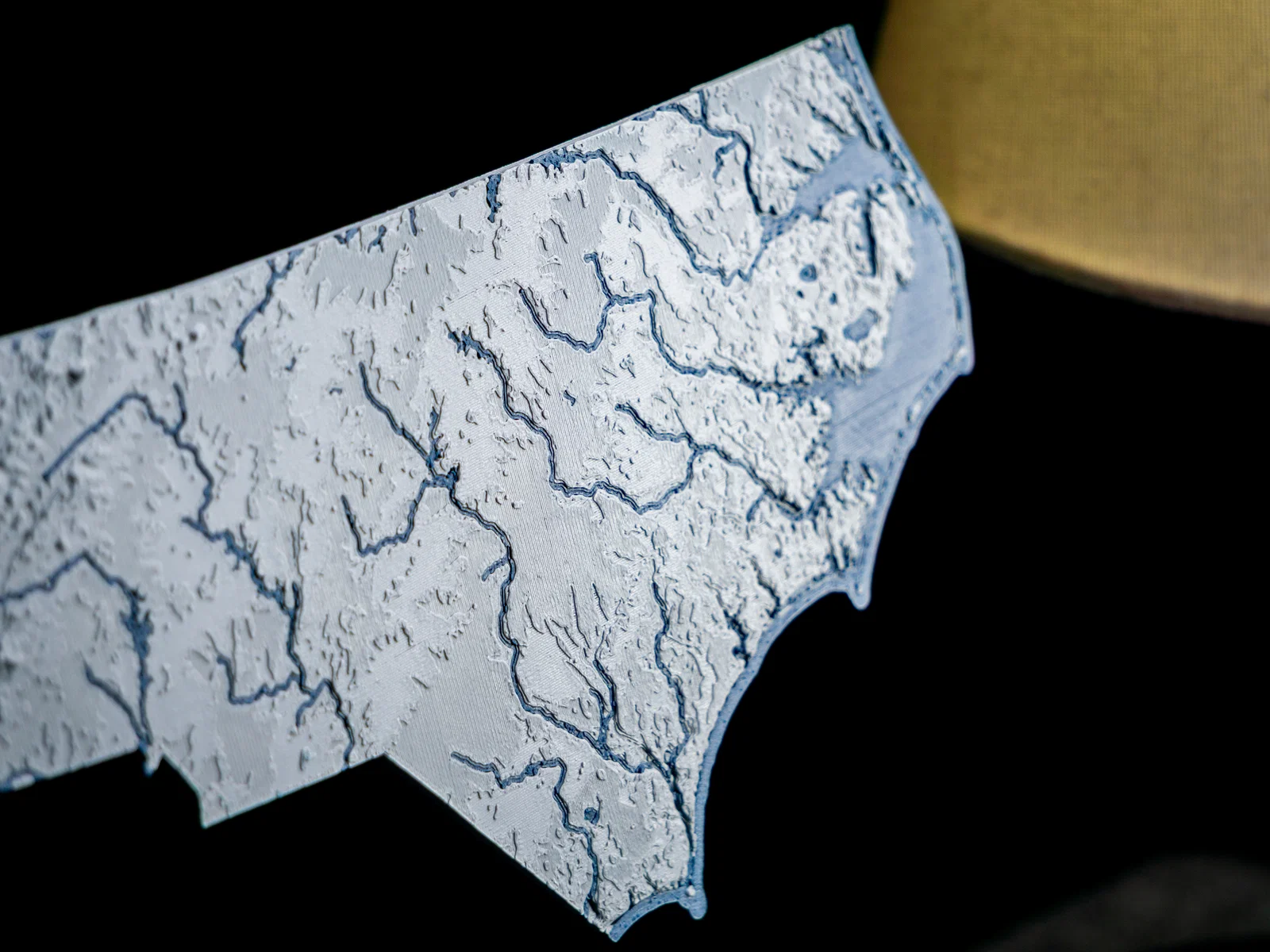

Để làm nổi bật sông suối, hồ và đường bờ biển, bạn có thể dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng màu khác so với màu nền!

Tải profile Cura tối ưu cho bản đồ địa hình TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy theo kích thước máy in; tỉ lệ cuối của bản đồ cũng sẽ thay đổi theo. Ví dụ: scale 200% từ tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa máy in trong Cura, việc merge các object _(Ctrl+Alt+G)_ trước sẽ giúp hai phần in 2 màu luôn khớp hàng với nhau.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần làm một địa điểm/bản đồ theo yêu cầu để trưng bày hoặc làm quà tặng? Liên hệ mình ([email protected]) để được hỗ trợ dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES và USCB TIGER/Line.

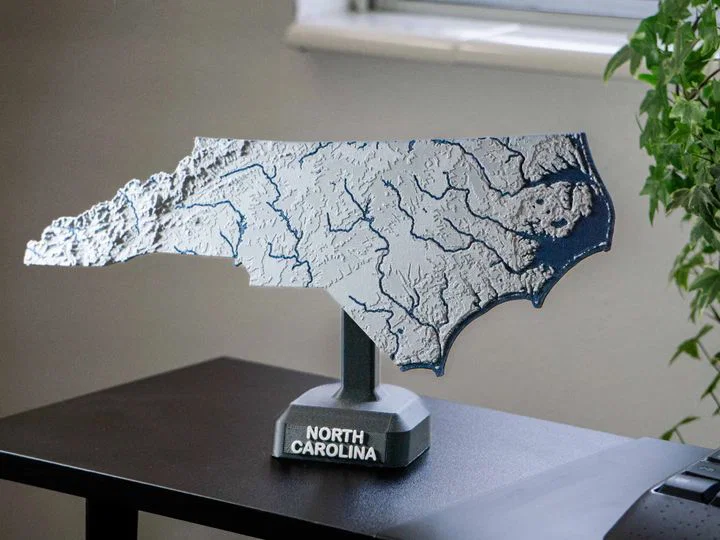

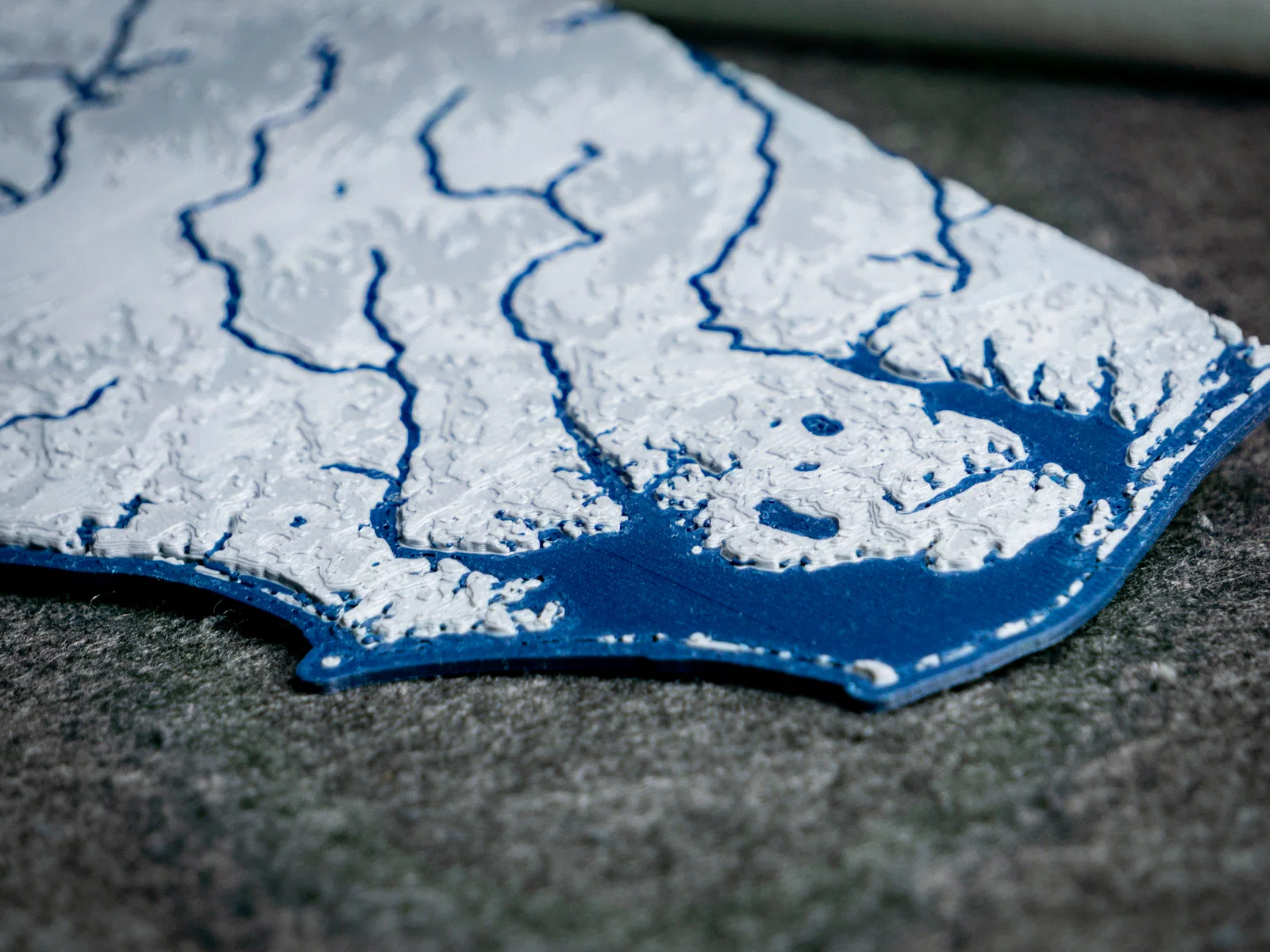

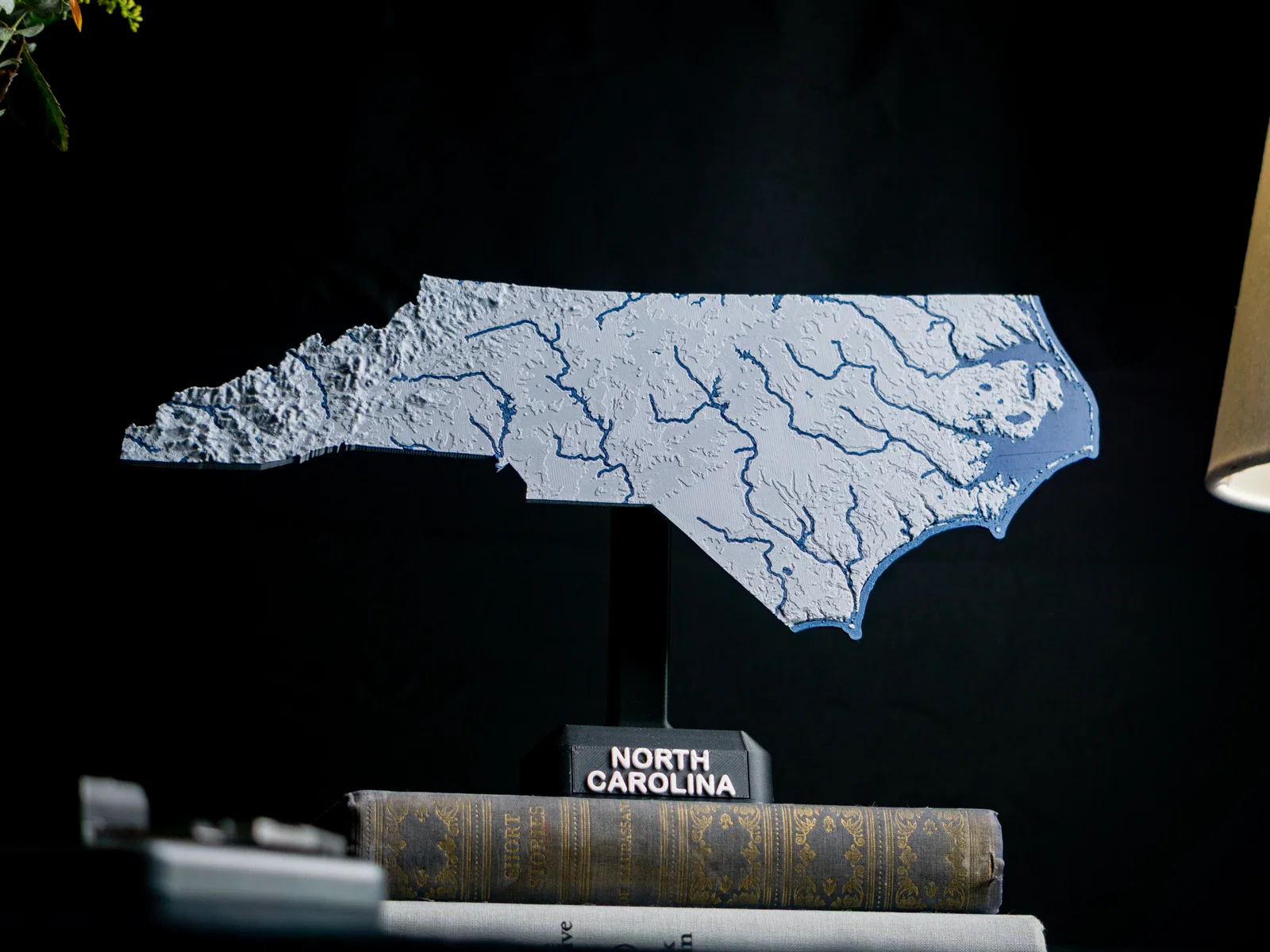

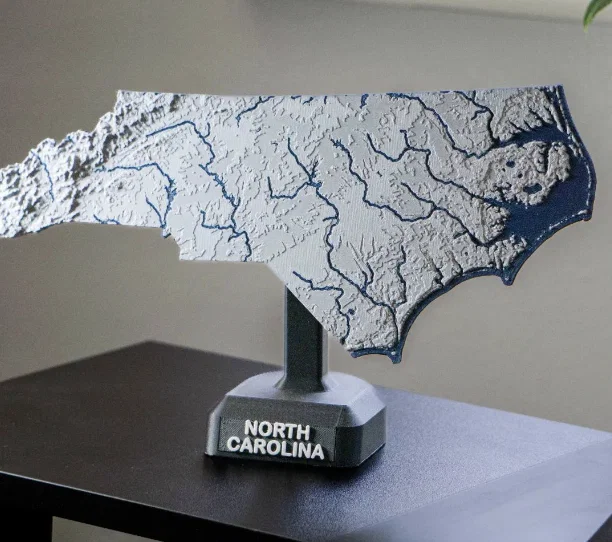

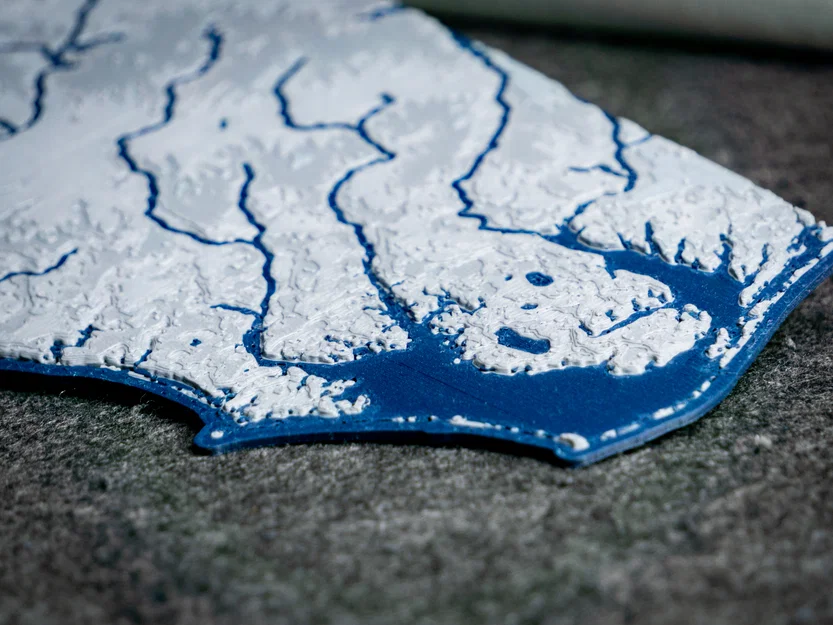

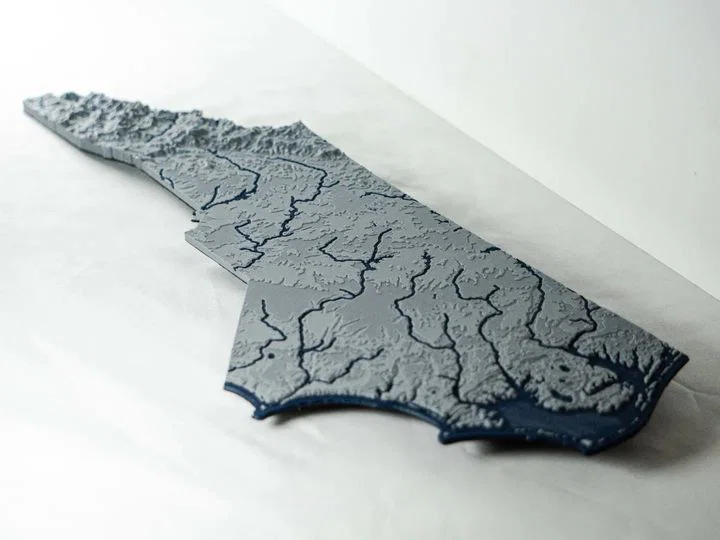

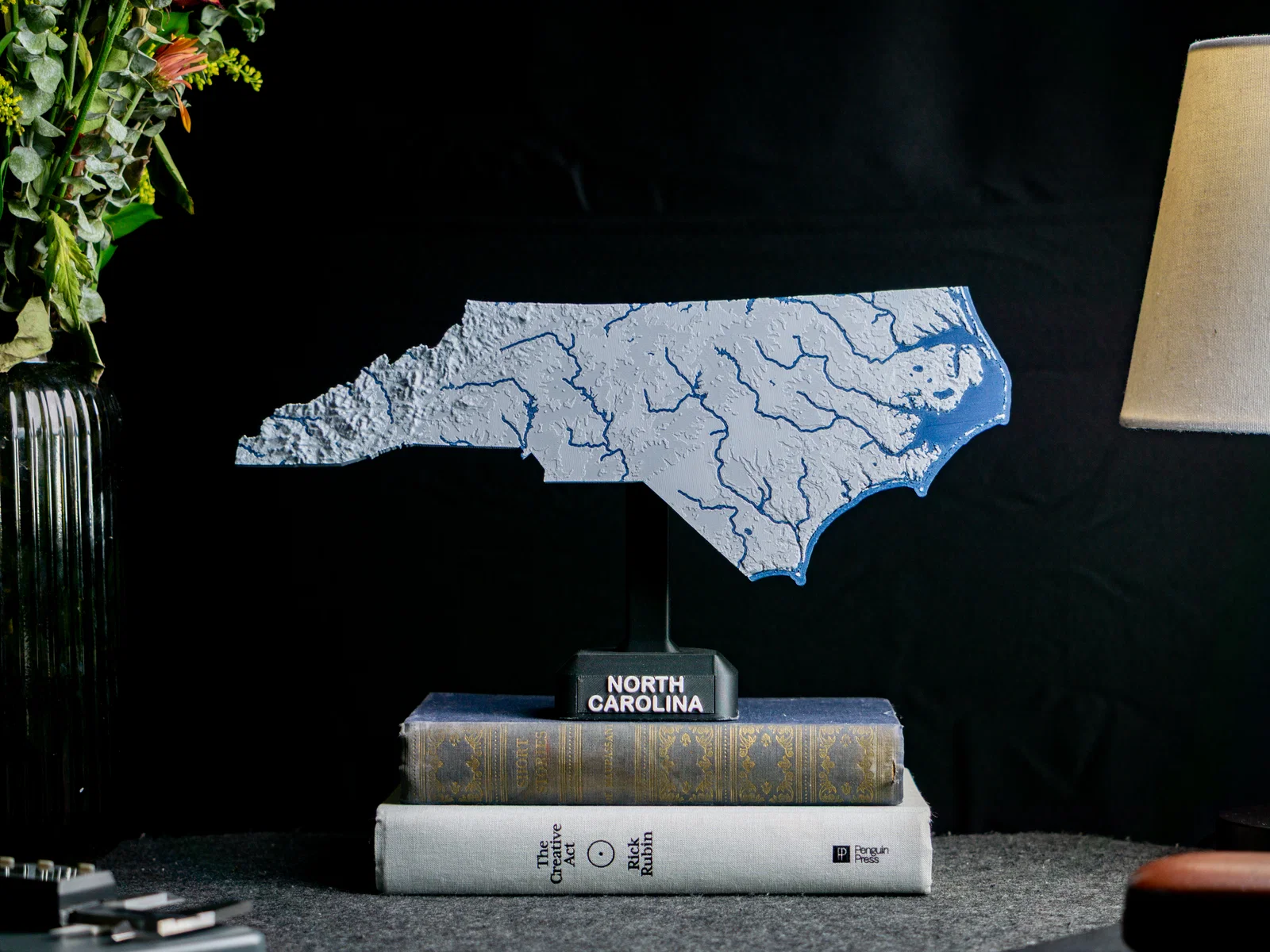

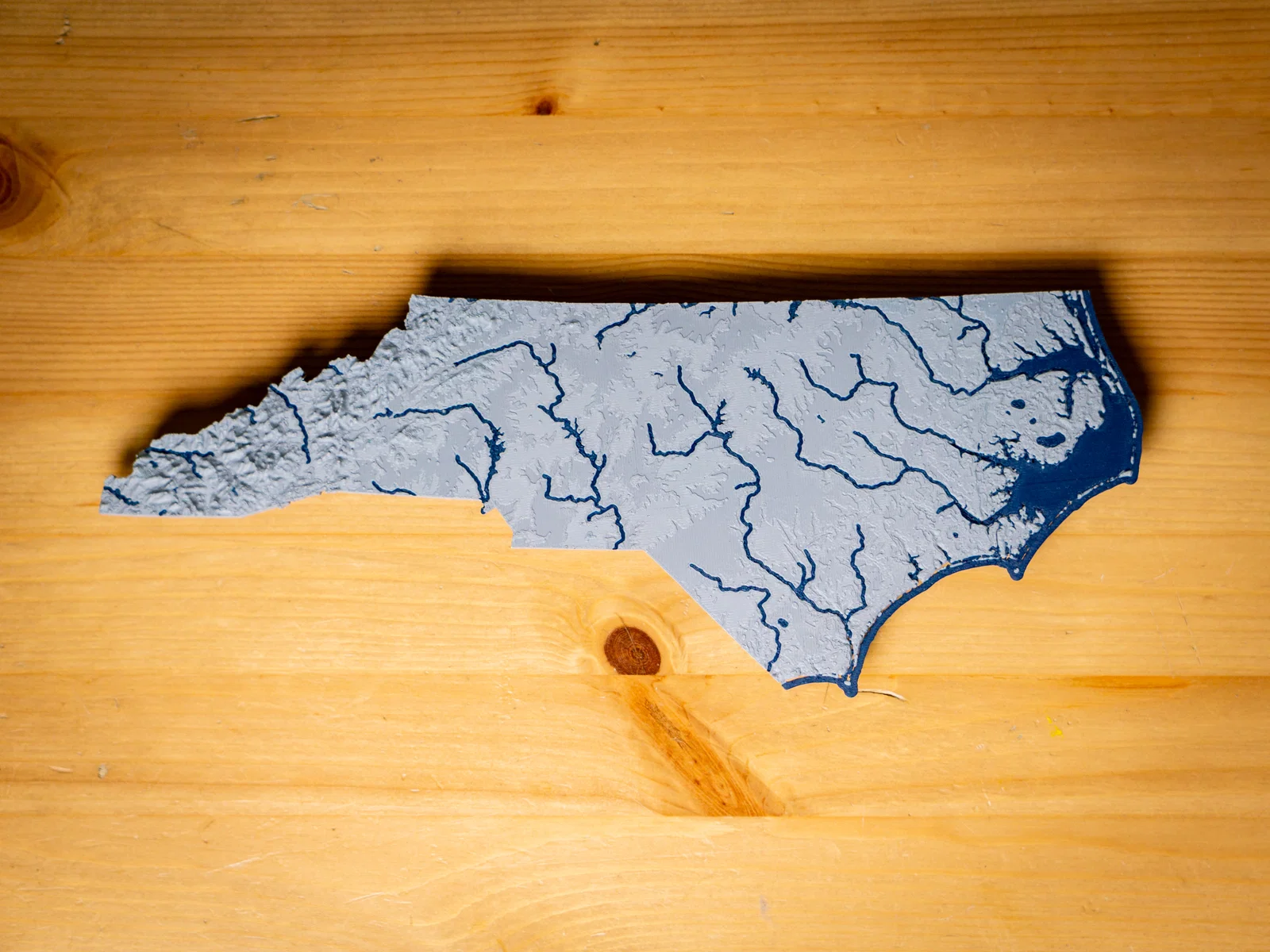

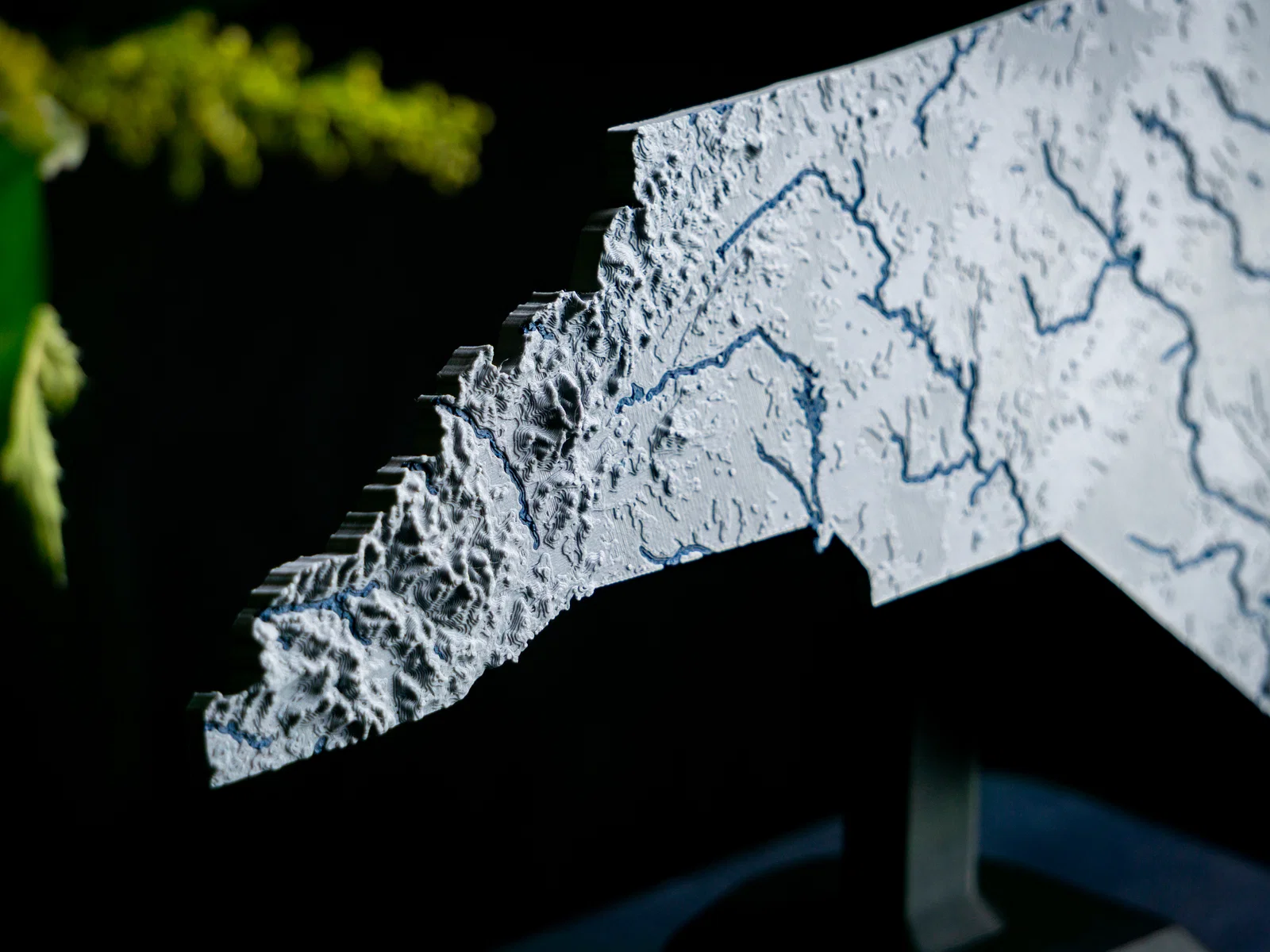

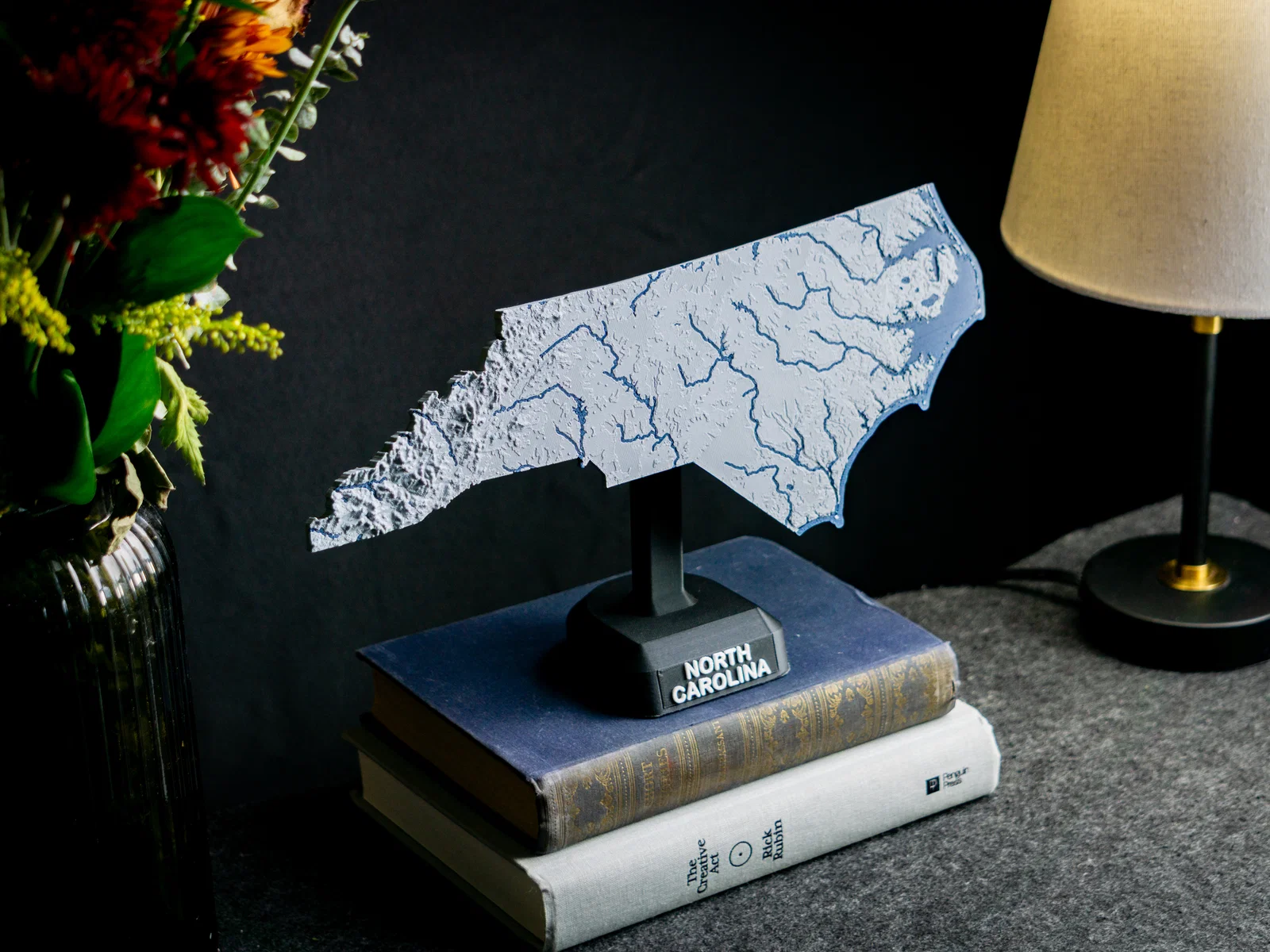

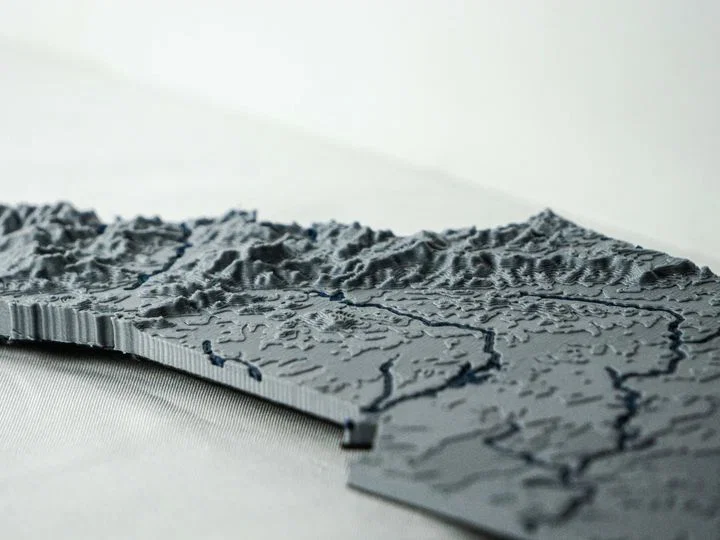

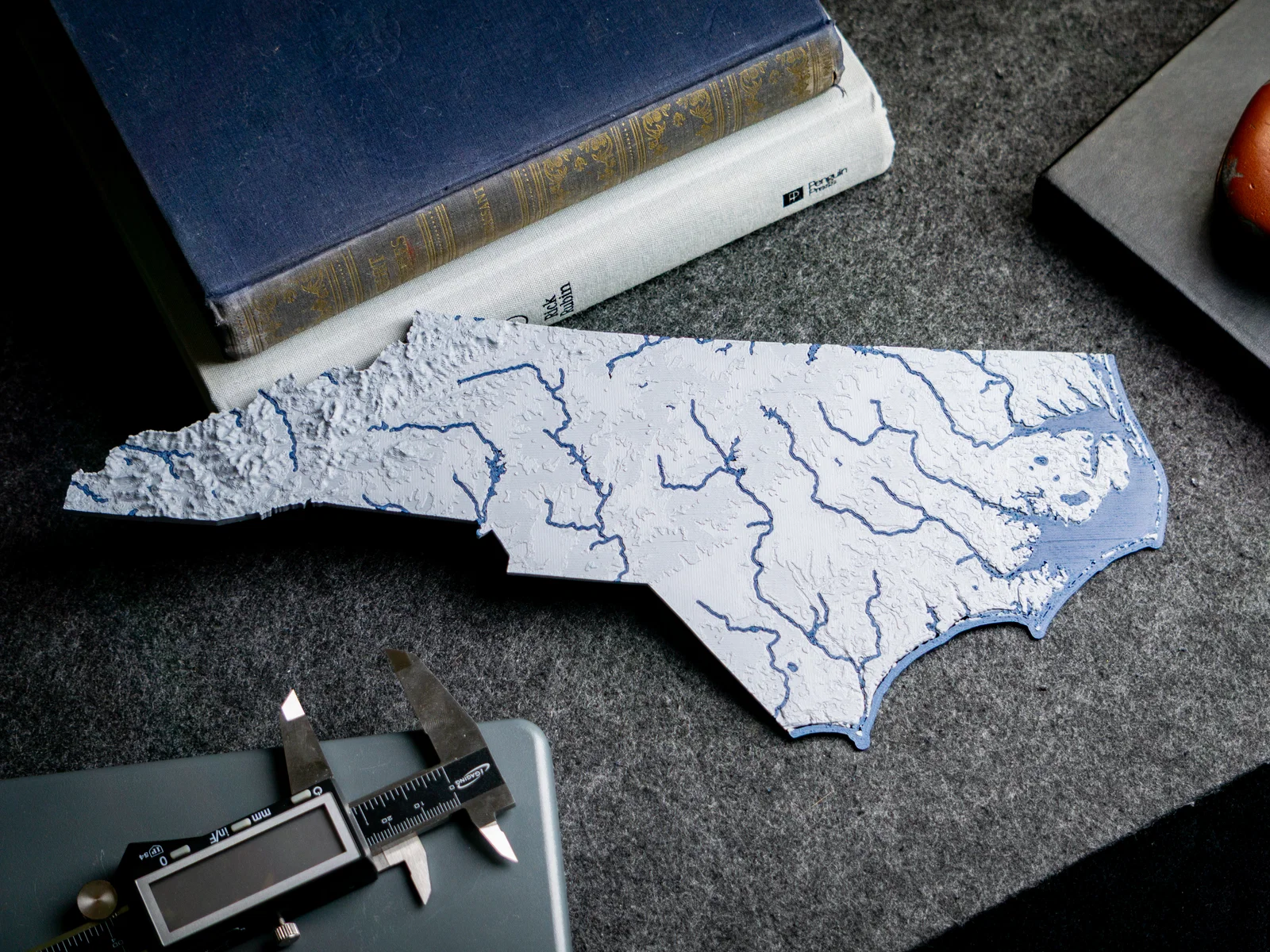

Ảnh model in trong bài đăng bởi JP Designs và có bán trên cửa hàng của anh ấy.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
