Bản đồ địa hình Mississippi, USA (MS) kèm sông ngòi

Bản đồ địa hình nổi Mississippi, USA (MS) kèm sông ngòi và vùng nước ven biển

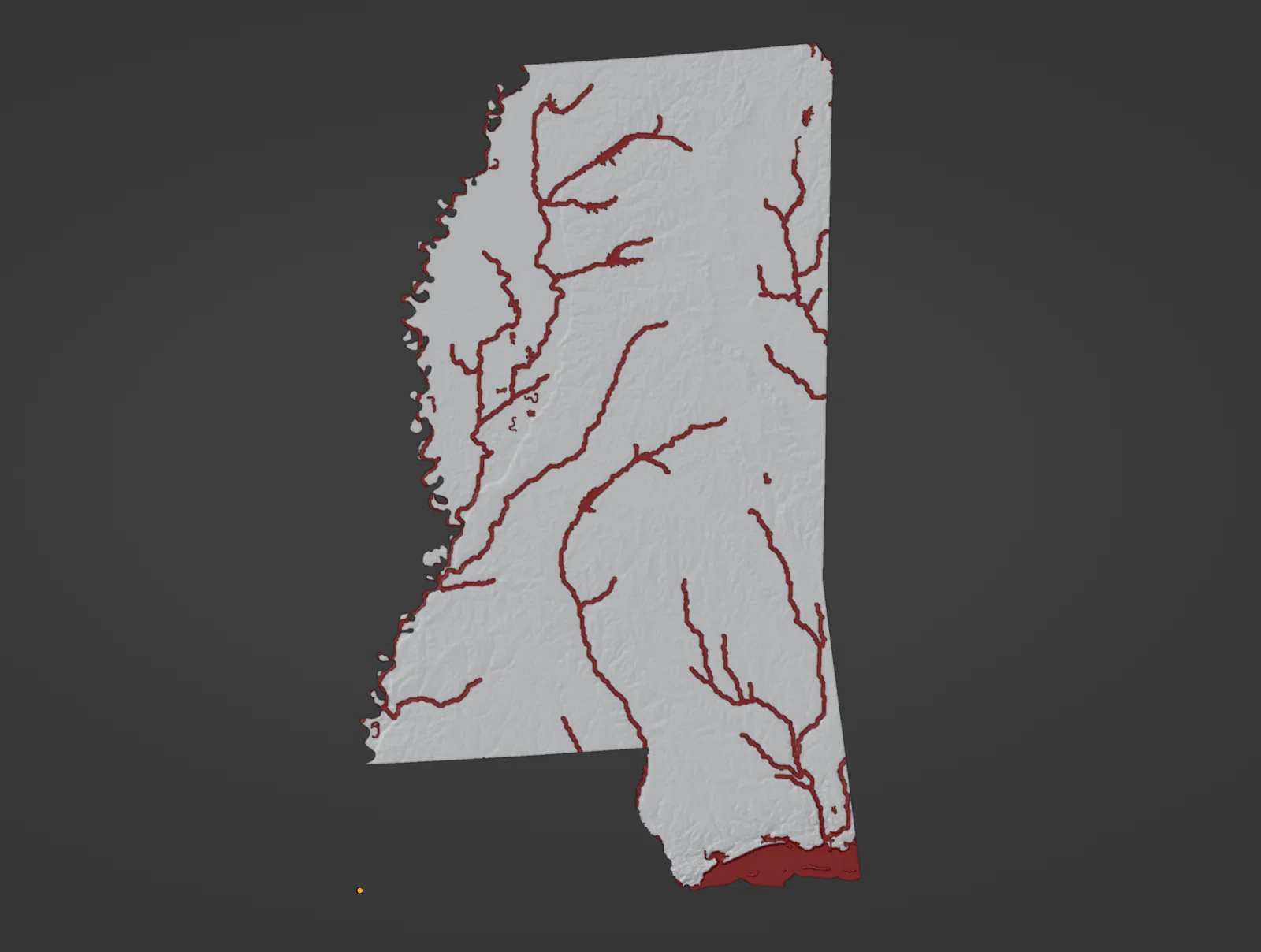

Bản đồ địa hình và thủy văn Mississippi, USA với núi, đường bờ biển, suối/sông và hồ — in được 1 màu hoặc 2 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• MS-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• MS-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt của bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (dual) hoặc 1 màu (single) theo kiểu đùn (extrusion)

STYLE* (tuỳ chọn)

Phong cách đặc biệt của model hoặc một tiểu vùng. STYLE chỉ xuất hiện khi file là phiên bản phong cách đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản cập nhật. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tuỳ chọn)

Mảnh ghép đã cắt sẵn dạng interlocking, kích cỡ ## phù hợp bed 180 mm x 180 mm.

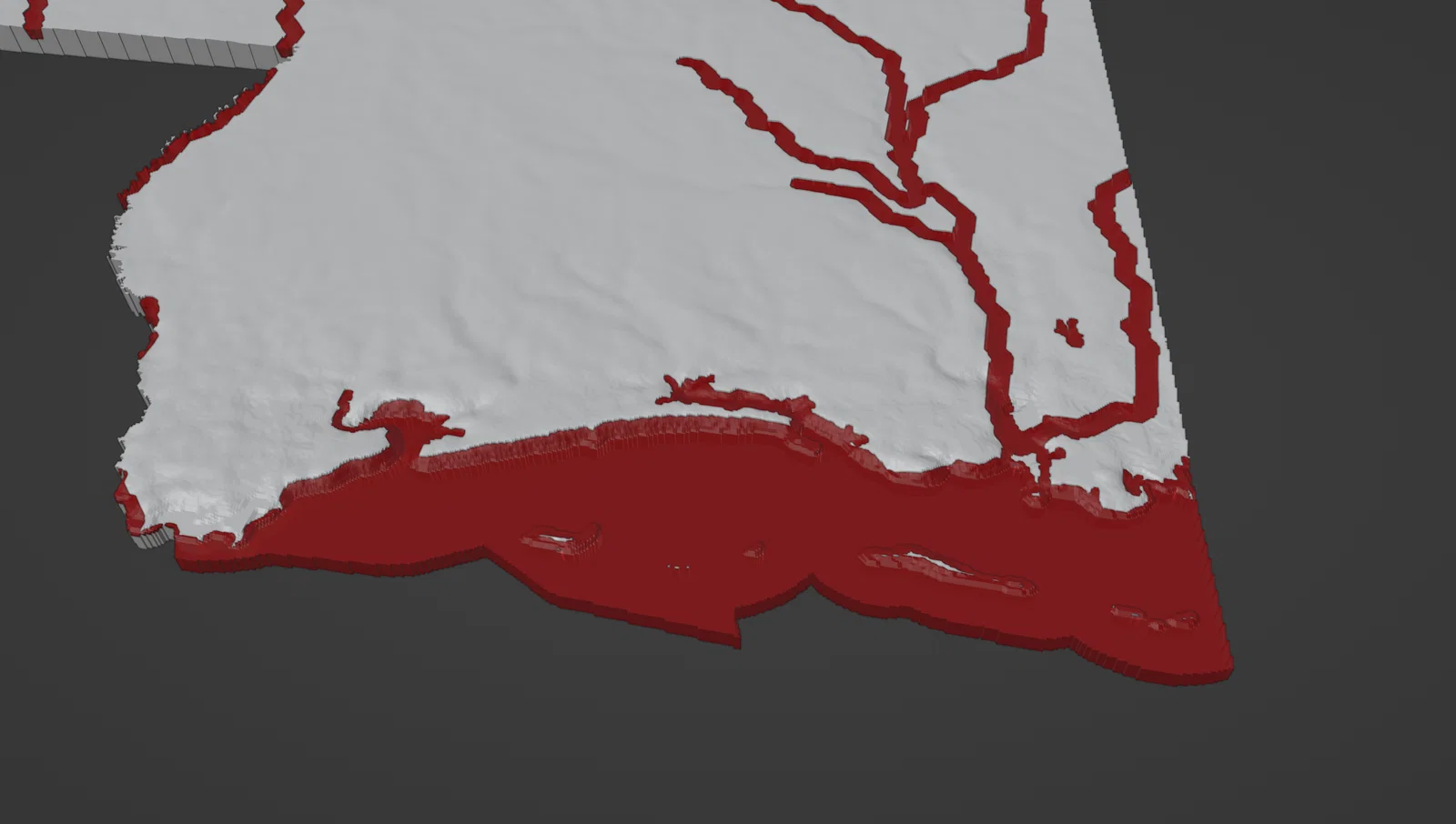

*Mặc định STYLE là bản có các yếu tố nước (water features) nằm trên các vùng đất thấp bị ngập. Vùng đất bị ngập này có thể thấy được khi in các lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng dùng màu filament thứ hai (màu nước). transparent style có phần nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và filament trong.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo bản interlocking cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật về sau.

Model ở định dạng 3MF — kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng đối tượng phần đất và phần nước đã canh đúng vị trí, giúp in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều 3D slicer khác.

Thiết lập in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Muốn nổi bật suối/sông, hồ và đường bờ biển thì dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là chọn một màu khác so với màu nền!

Tải profile Cura đã tối ưu cho bản đồ topo TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tuỳ theo kích thước máy in; tỉ lệ của bản đồ cuối cùng sẽ thay đổi tương ứng. Ví dụ: scale 200% từ tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp giữ phần in 2 màu luôn canh chuẩn.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần thiết kế một địa điểm/bản đồ đặc biệt để làm mẫu trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để được hỗ trợ dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Ghi công

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES, và USCB TIGER/Line.

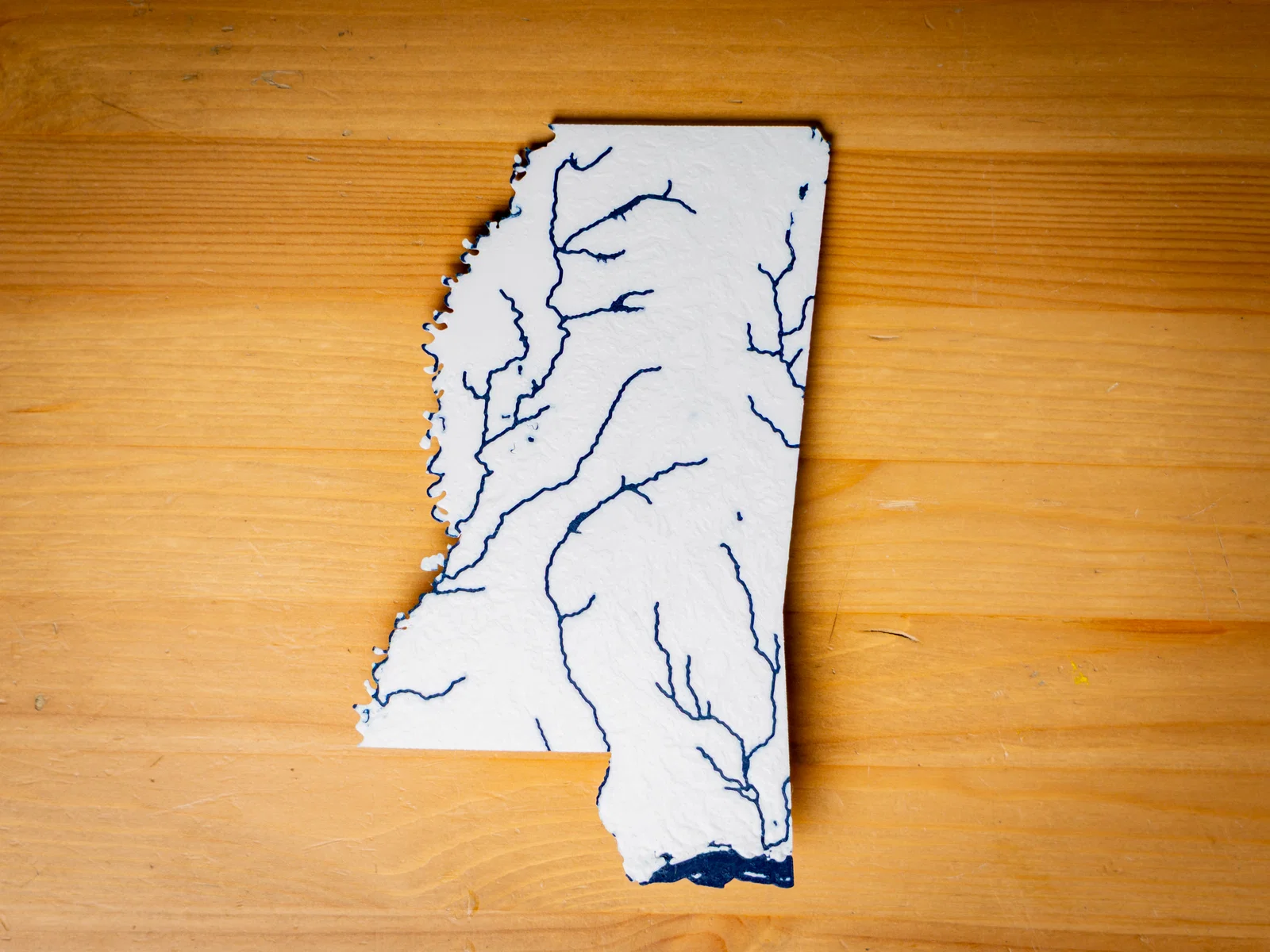

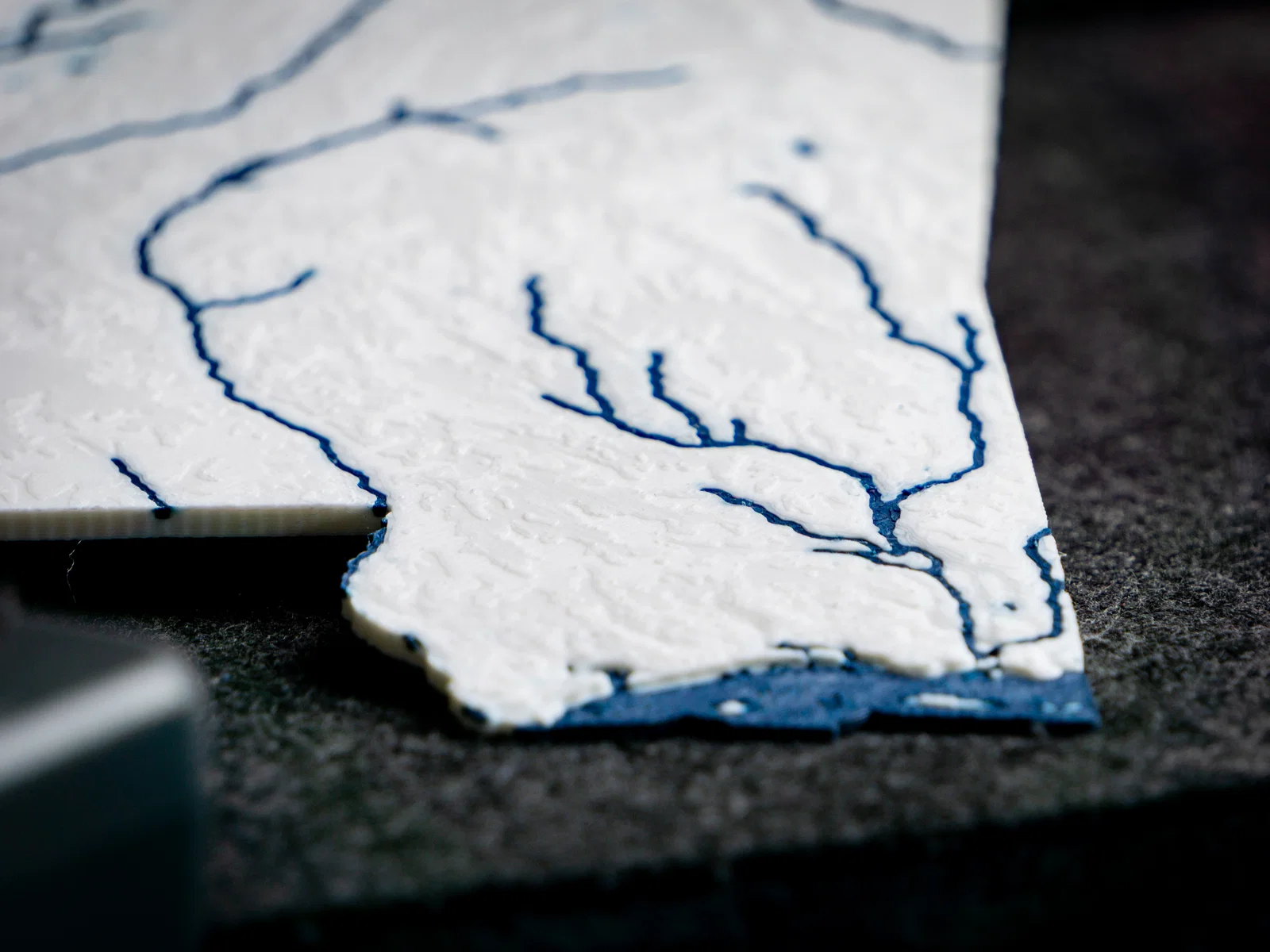

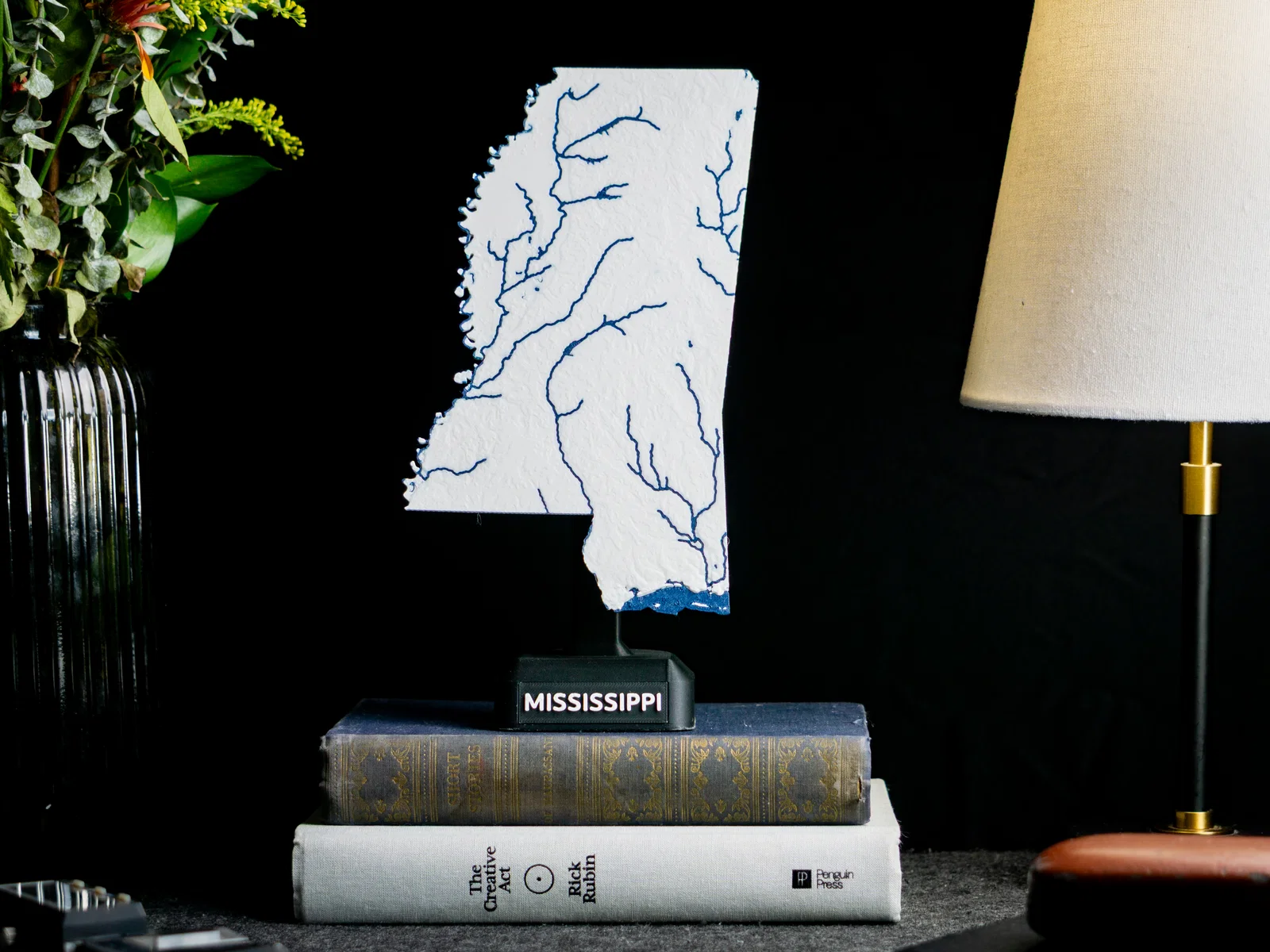

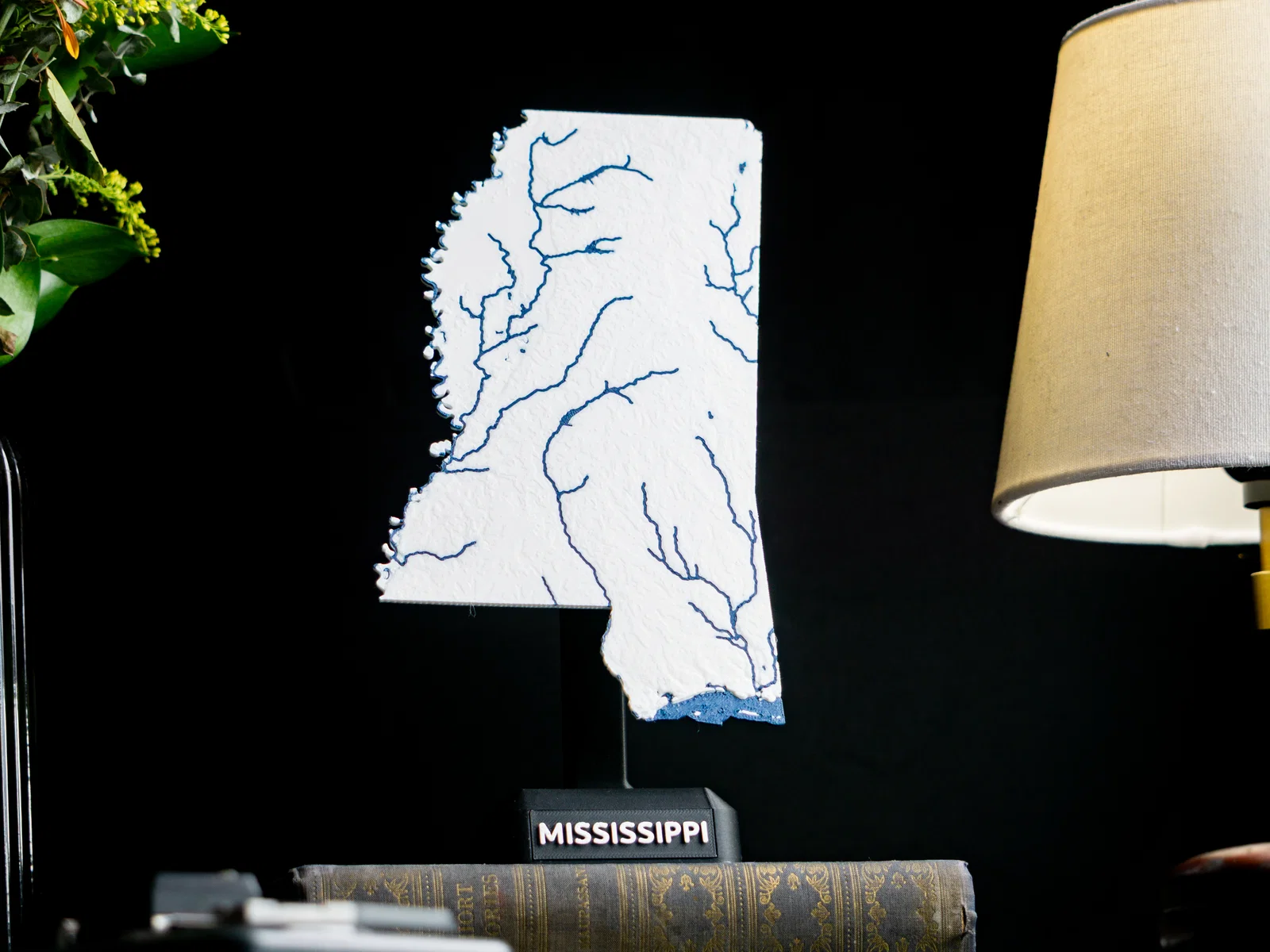

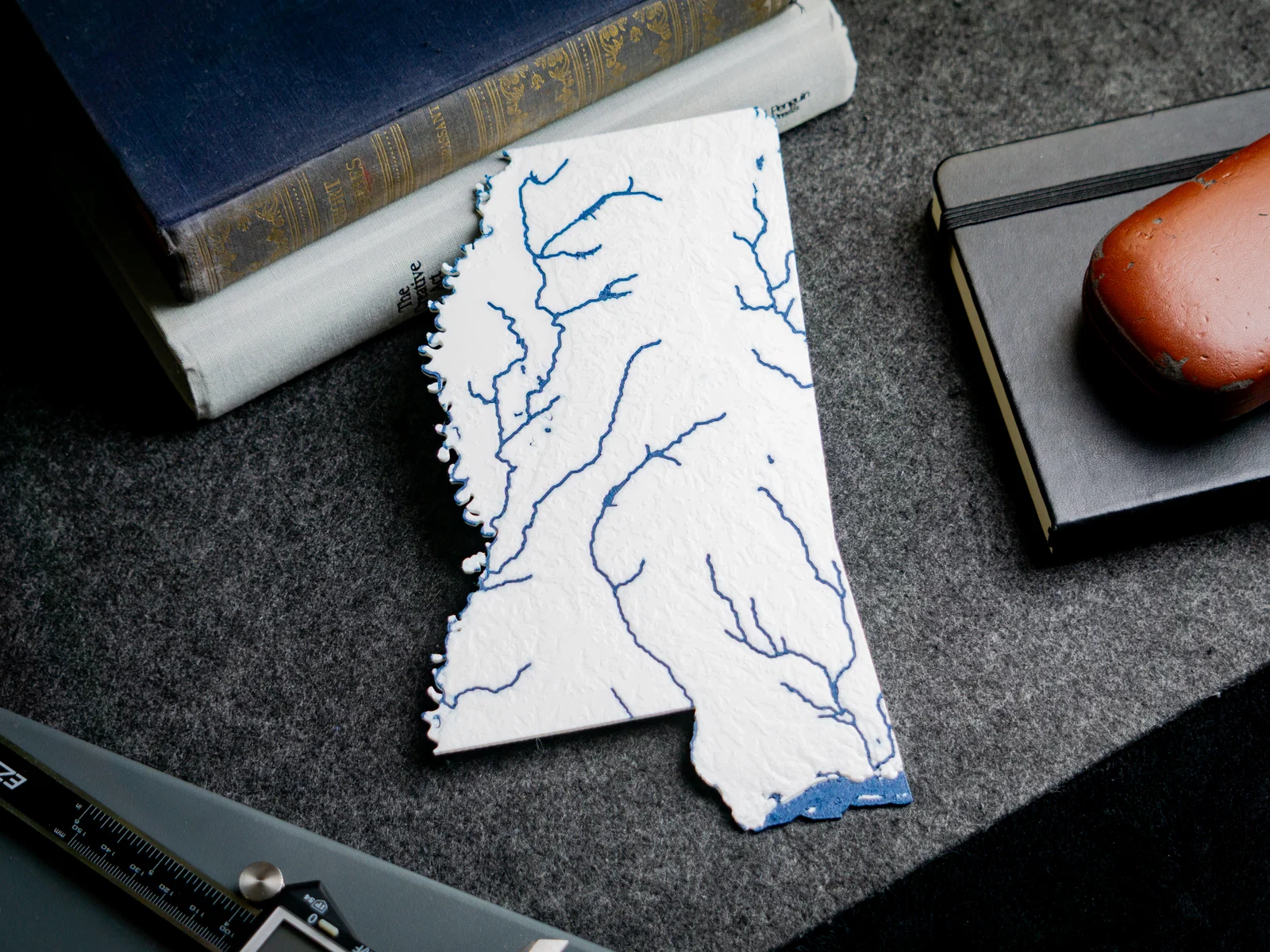

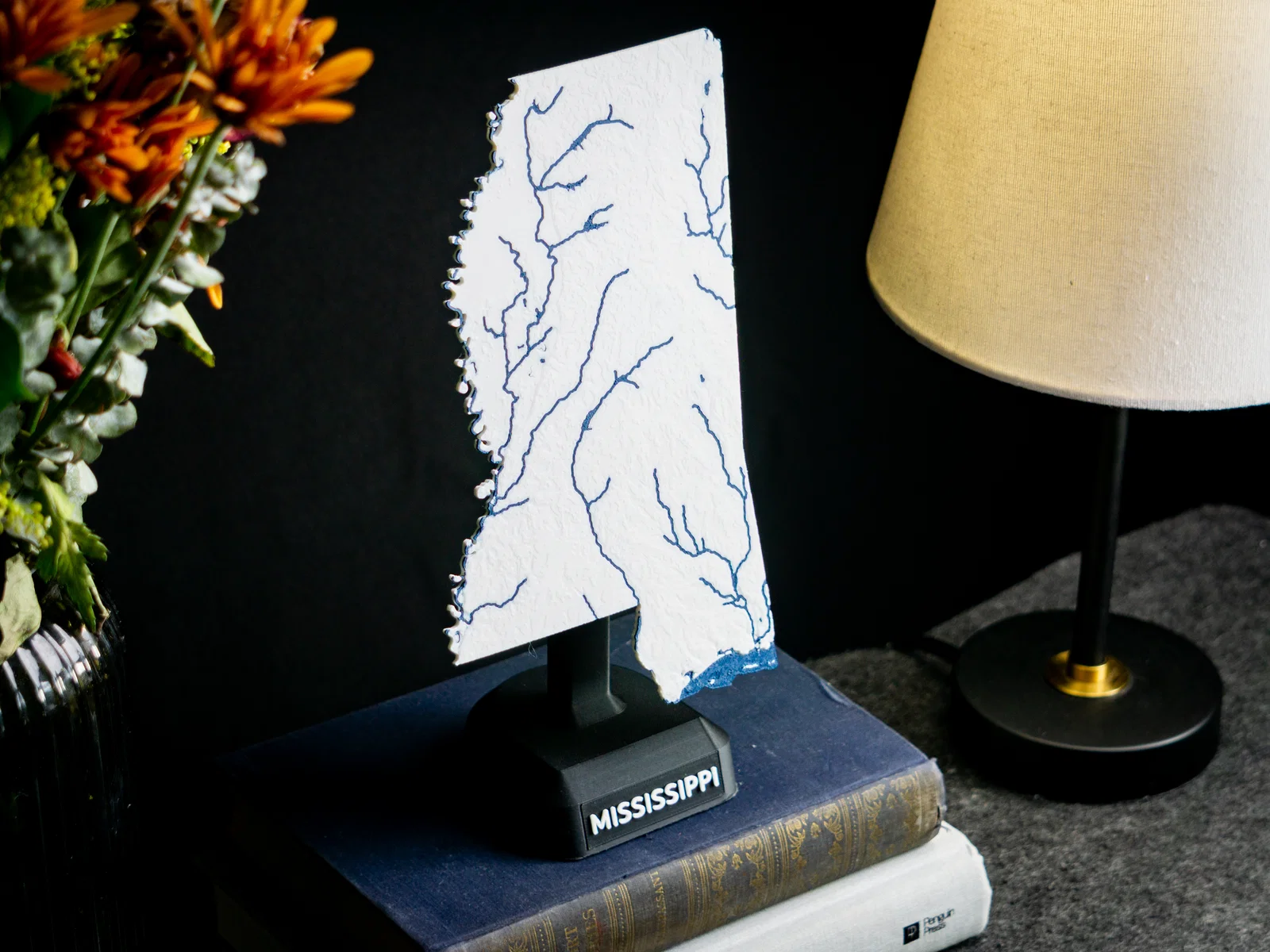

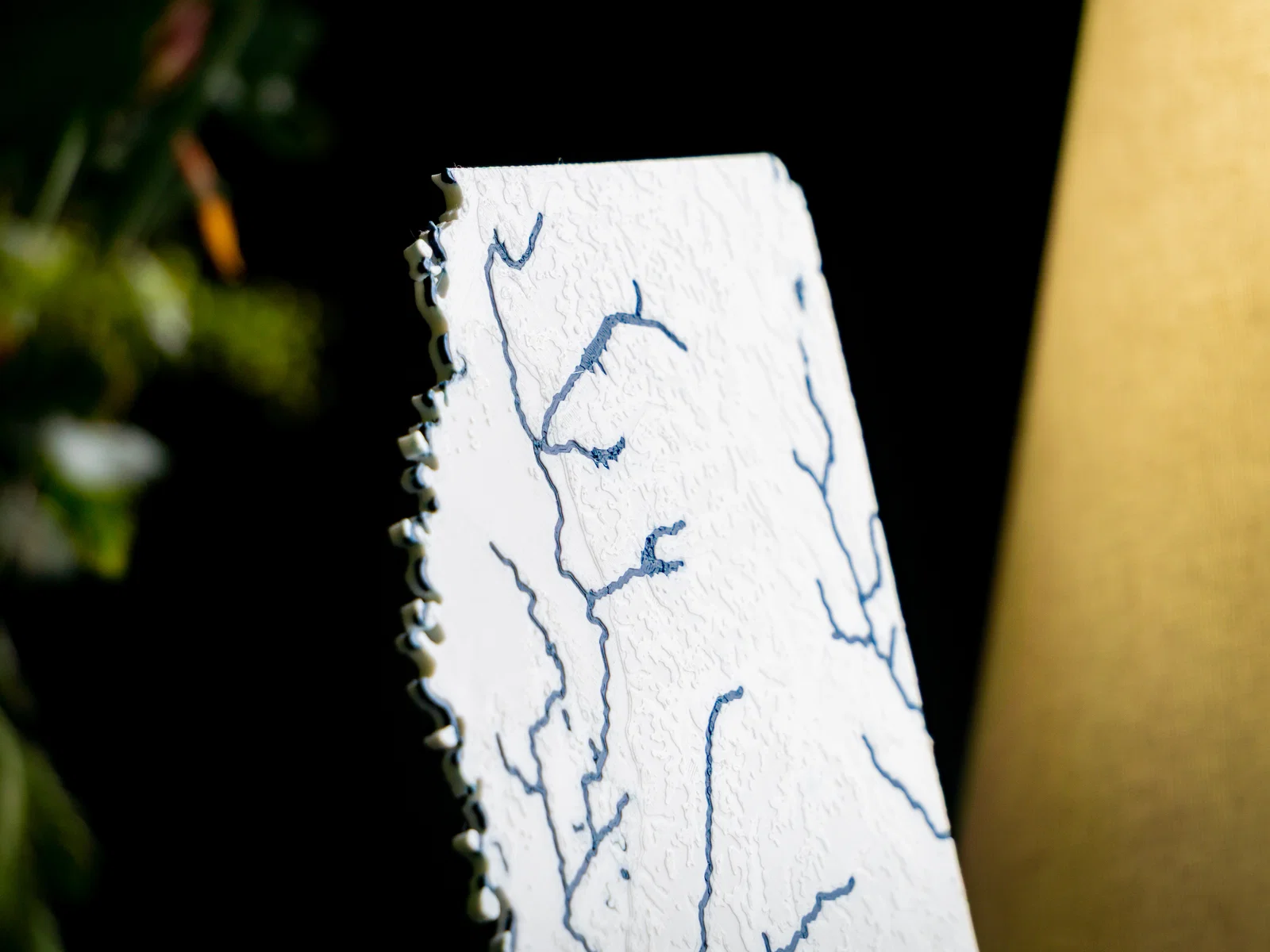

Ảnh model in trong listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ dữ liệu mở và phần mềm FOSS.
