Bản đồ địa hình Louisiana, USA (LA) kèm sông ngòi

Bản đồ địa hình nổi Louisiana, USA (LA) kèm sông ngòi và vùng nước ven biển

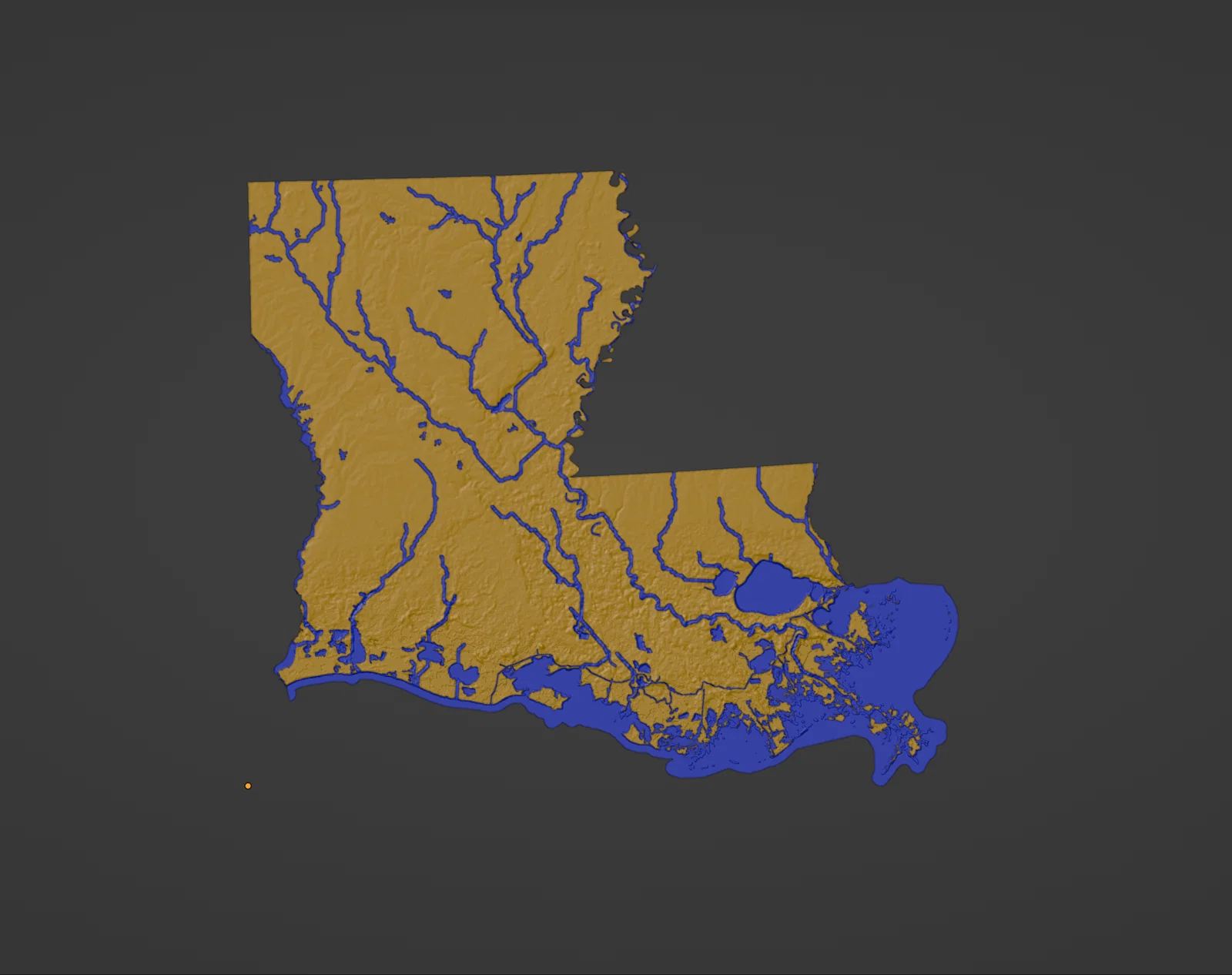

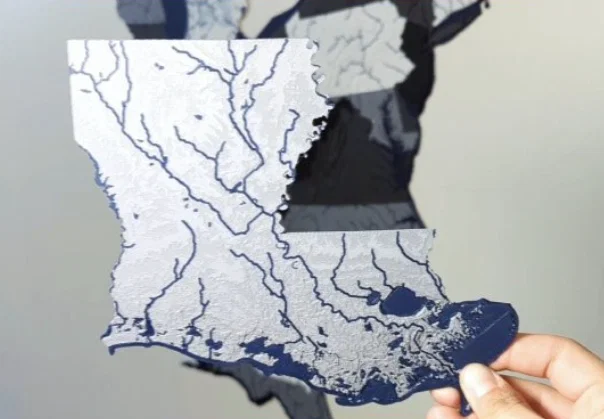

Các vịnh, đường bờ biển, kênh rạch (bayous), suối và hồ của Louisiana, USA được thể hiện trong một bản đồ địa hình + thủy văn (topographic & hydrographic) dạng 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể khớp liên kết với nhau như miếng ghép puzzle.

Tải thêm bản đồ 3D có thể in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• LA-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• LA-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng tên file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng (subregion) của model. STYLE chỉ xuất hiện khi file là phong cách đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh cắt sẵn dạng liên khóa (interlocking) số ##, vừa khay in 180 mm x 180 mm.

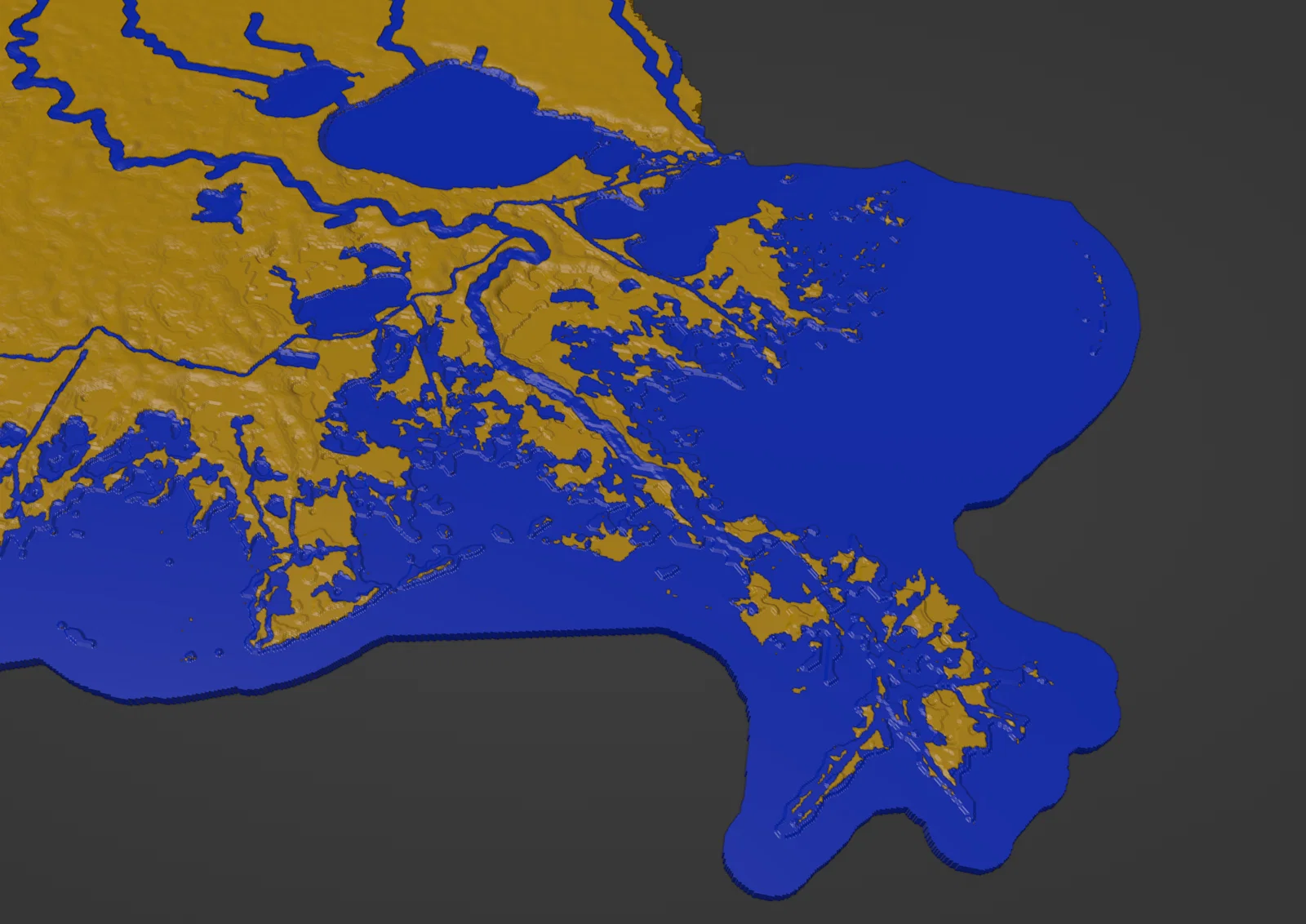

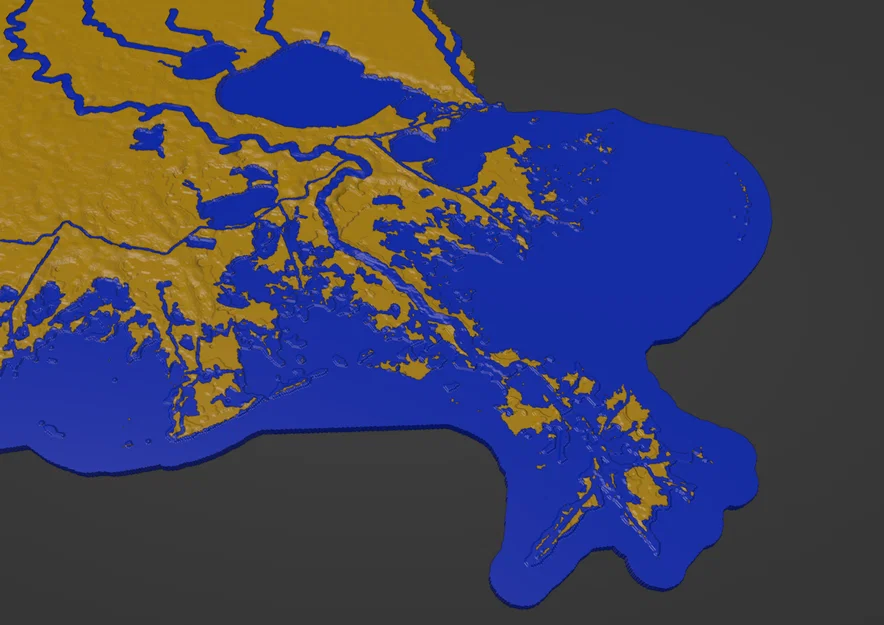

*Mặc định _STYLE_ là model phần nước đặt chồng lên các vùng đất thấp bị ngập. Phần đất ngập này có thể nhìn thấy khi in lớp nước bằng filament trong (transparent). Style mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết phần nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và filament trong suốt.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo bản interlocking cho bang này. Bạn theo dõi mình và để lại bình luận yêu cầu để mình bổ sung/cập nhật trong tương lai.

Model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng đất và nước đã canh thẳng hàng, giúp in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm slicer 3D khác.

Thiết lập in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Làm nổi bật suối, hồ và đường bờ biển bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng một màu khác so với nền!

Tải profile thiết lập Cura đã tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale model lên/xuống tùy kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, hãy merge objects _(Ctrl+Alt+G)_ trước để giữ các đối tượng in 2 màu luôn canh thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần dựng một địa điểm/bản đồ riêng và in thành món trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện vật thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES, và USCB TIGER/Line.

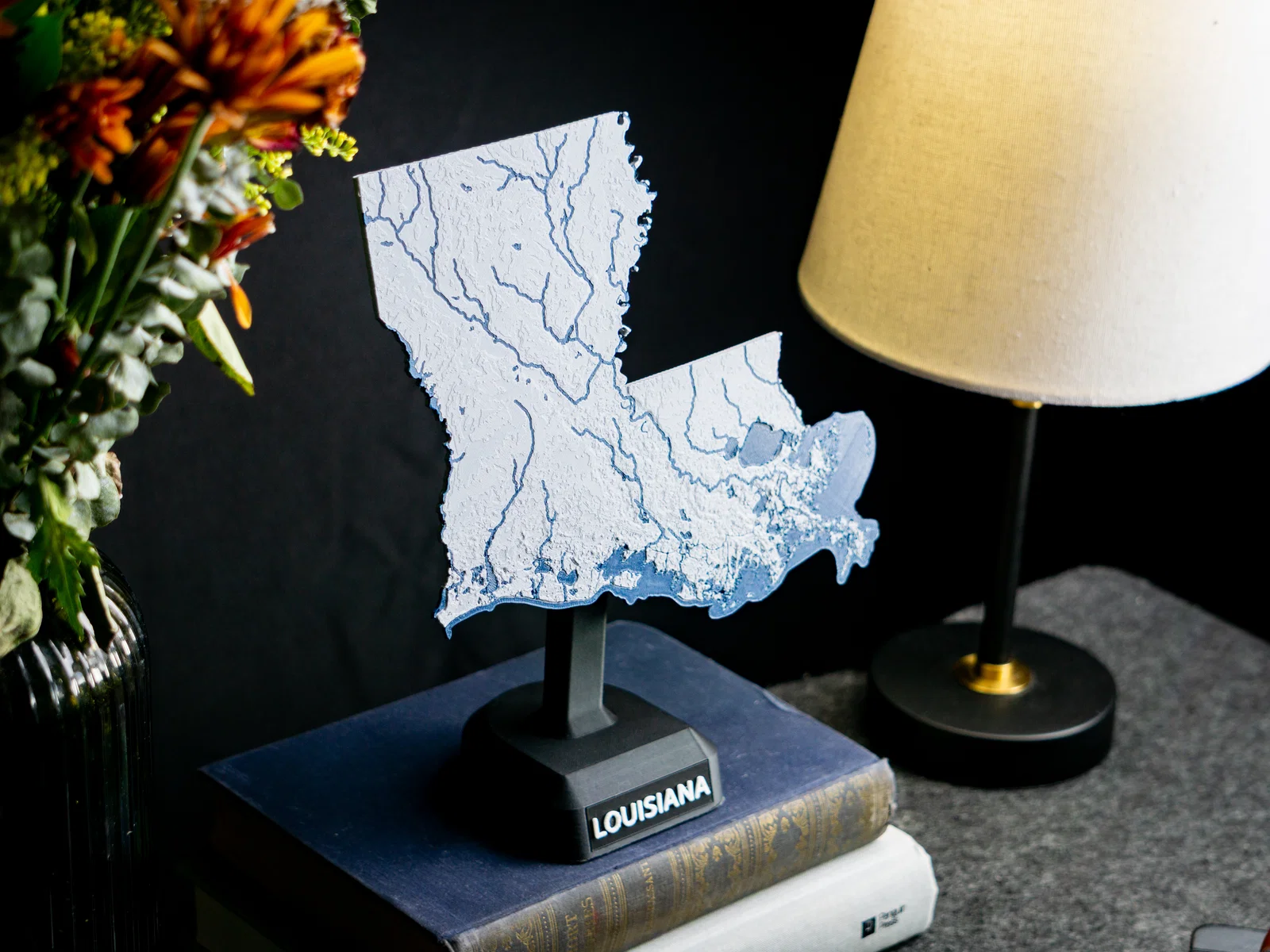

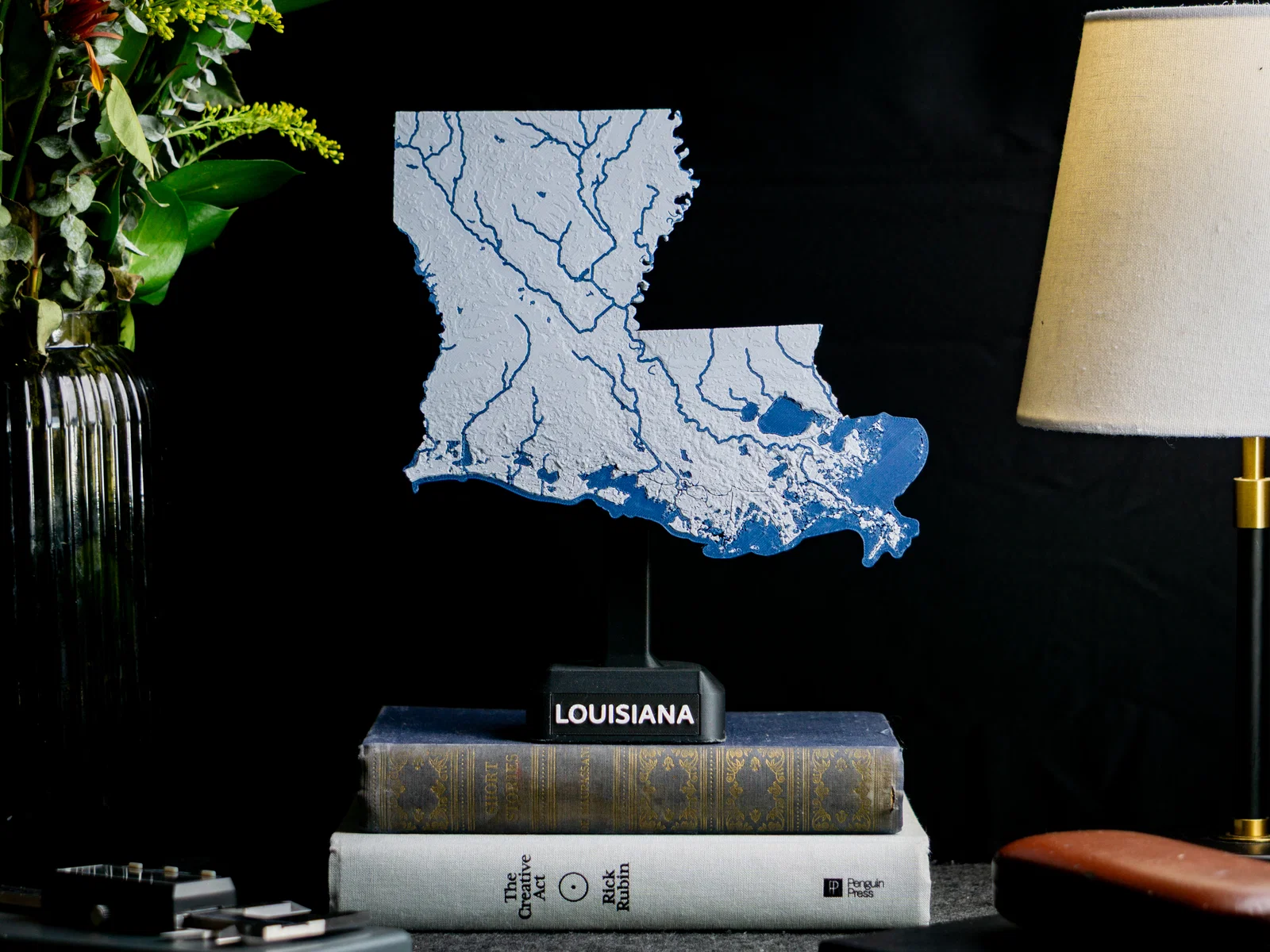

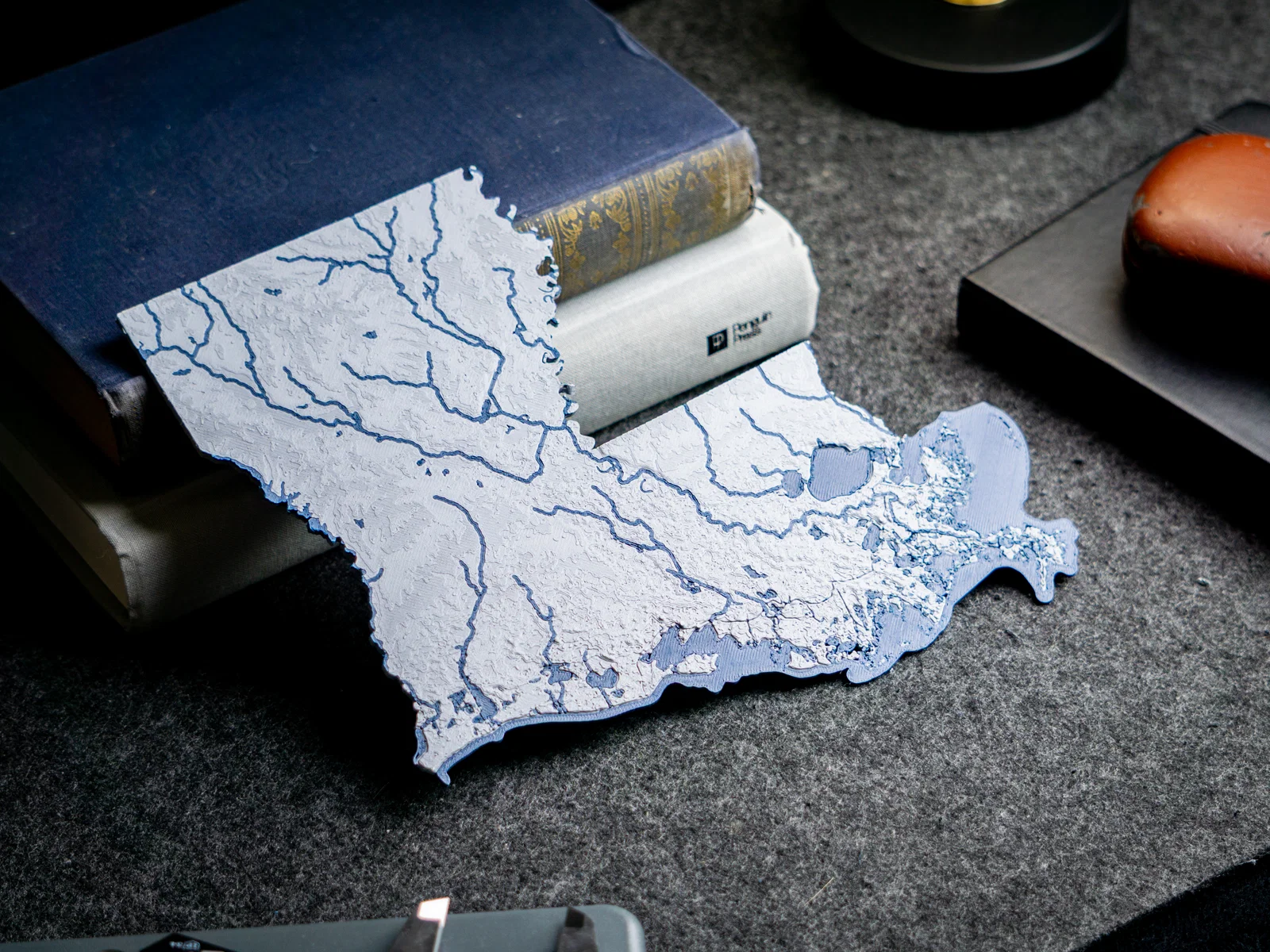

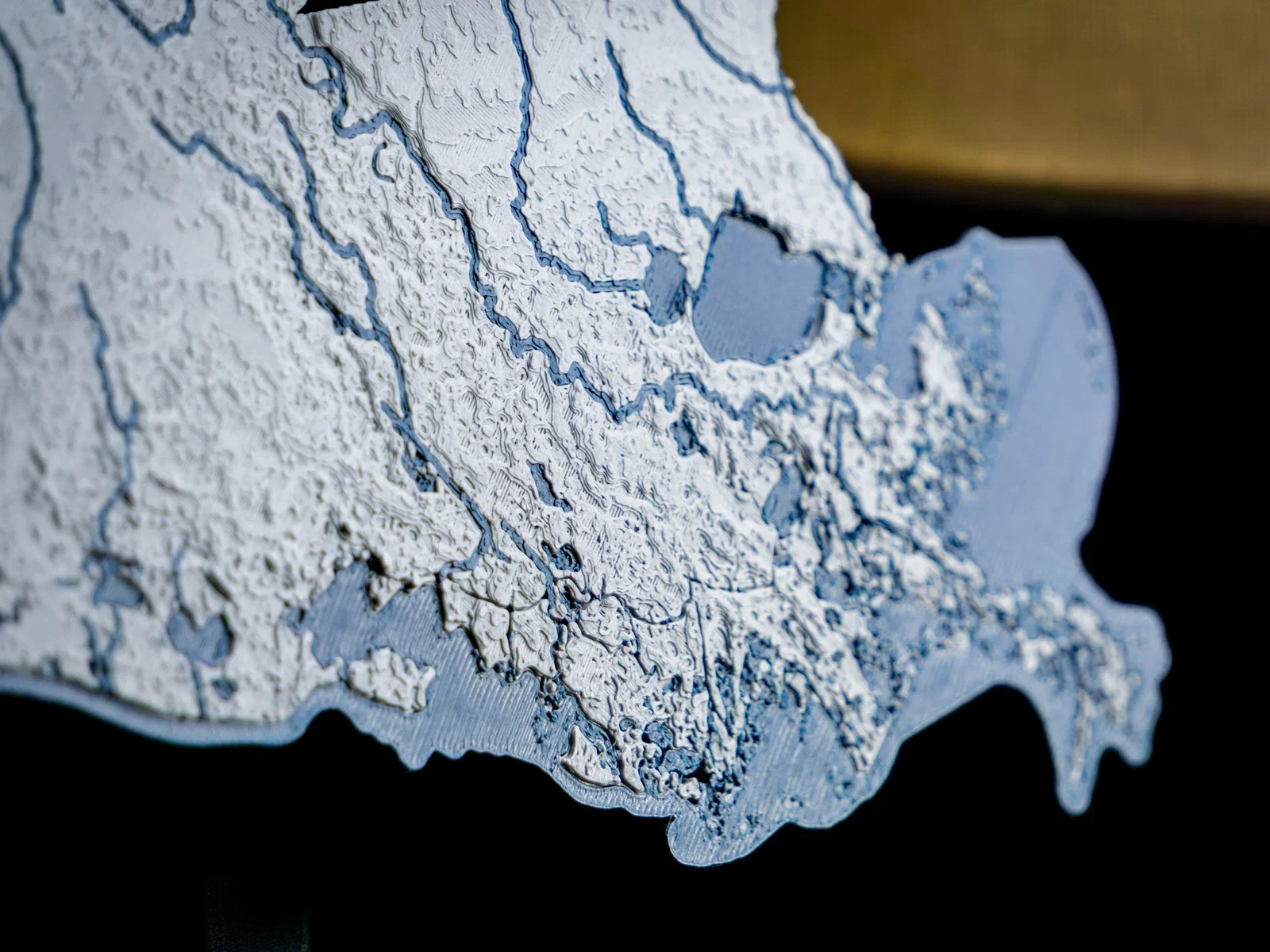

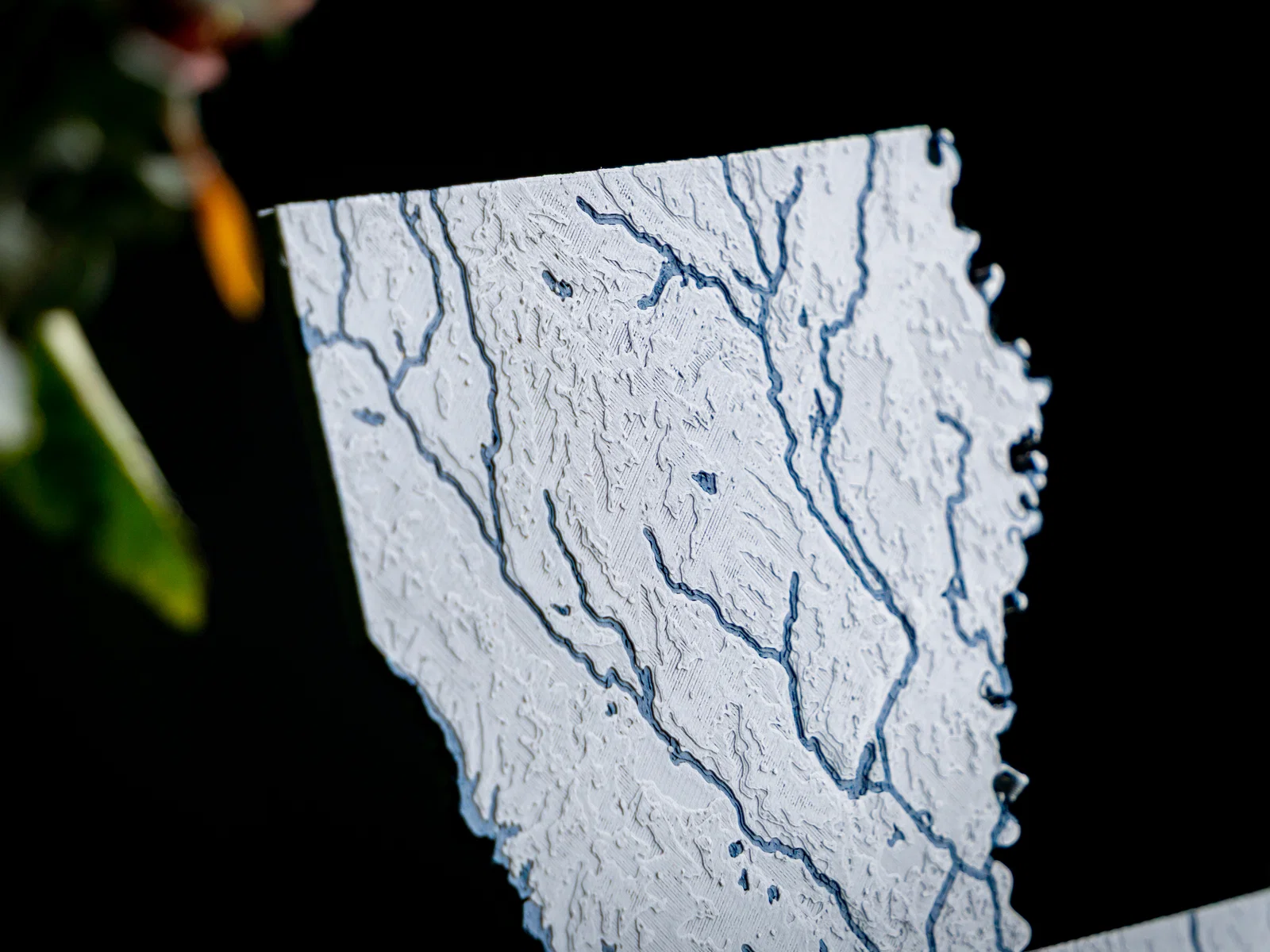

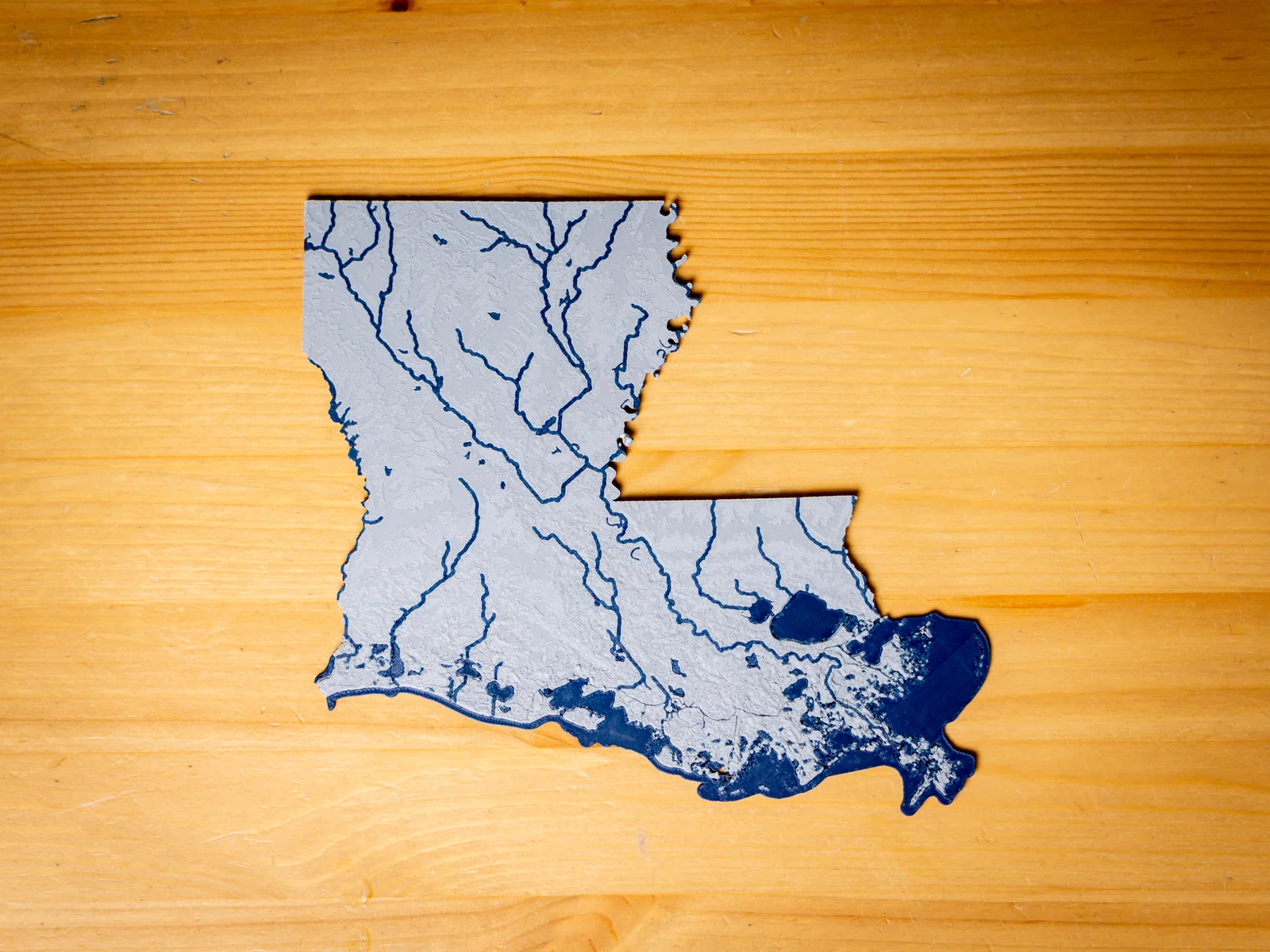

Ảnh model đã in trong listing bởi JP Designs

Công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ open data và phần mềm FOSS.
