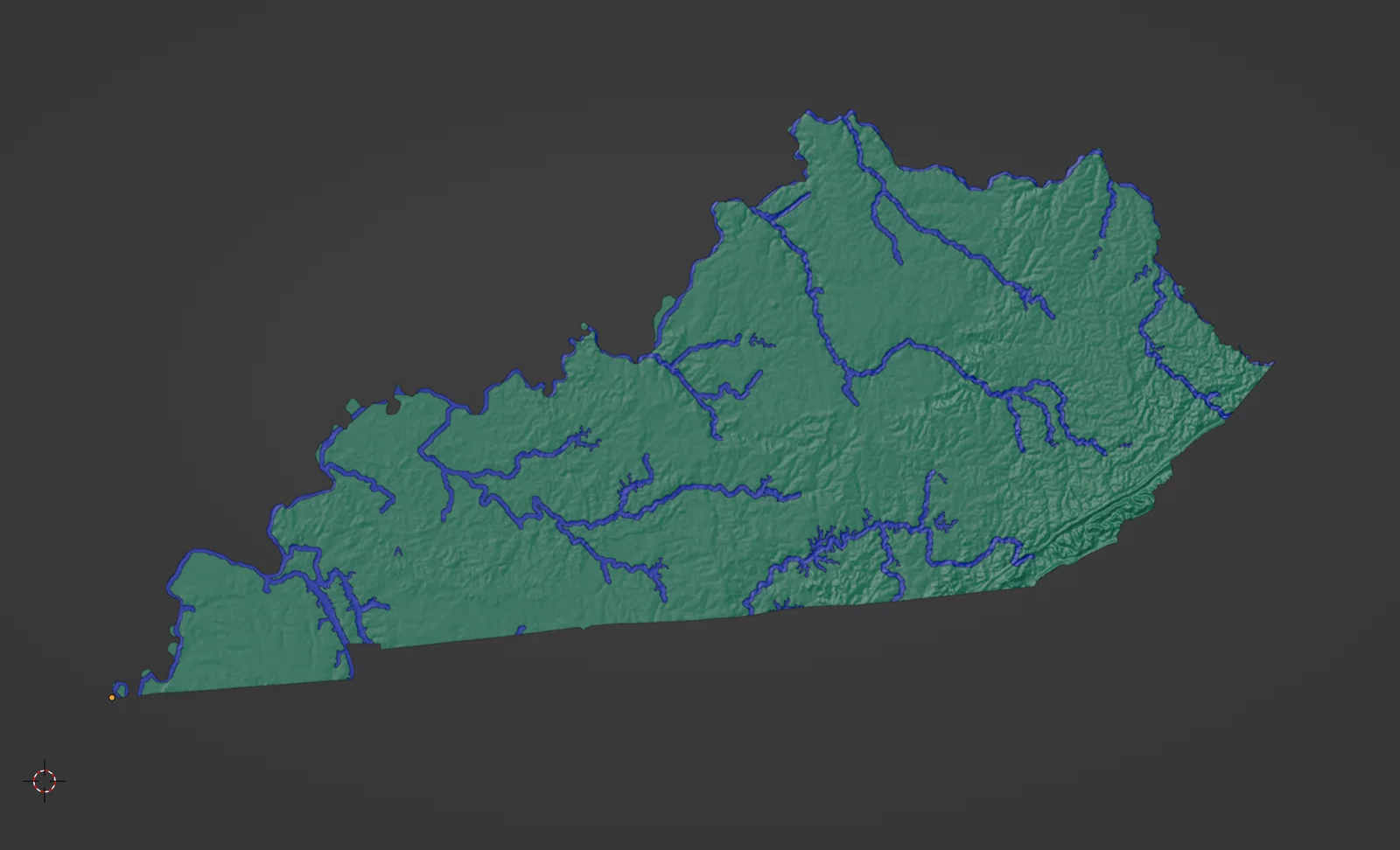

Bản đồ địa hình Kentucky, USA (KY) kèm sông ngòi

Bản đồ địa hình nổi Kentucky, USA (KY) kèm sông ngòi và vùng nước ven bờ

Bản đồ địa hình & thủy hệ Kentucky, USA với núi, đường bờ, suối và hồ—có thể in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm các bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• KY-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• KY-sqrt-single.3mf ⭐ (In single/dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Cách scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (không bắt buộc)

Kiểu đặc biệt của model hoặc một tiểu vùng. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh cắt sẵn dạng ghép khớp, mảnh ##, phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các chi tiết nước nằm trên những vùng đất trũng bị ngập. Phần đất bị ngập này có thể thấy được khi in các lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước) dùng. _transparent_ style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow và filament trong suốt.

†Nếu không có file nhiều mảnh, nghĩa là mình chưa tạo bản ghép khớp cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung/cập nhật trong các lần sau.

Model ở định dạng 3MF—giống STL nhưng “xịn” hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng phần land và water đã canh khớp sẵn để in 2 màu cho dễ. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều 3D slicer khác.

Thiết lập in khuyến nghị

In model theo kiểu đặt phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Muốn nổi bật suối, hồ và đường bờ, hãy dùng filament glow-in-the-dark hoặc filament translucent—hoặc đơn giản là dùng màu khác với màu nền!

Tải profile Cura đã tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model to/nhỏ theo ý để vừa với kích thước máy in; tỉ lệ bản đồ cuối cùng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa máy in trong Cura, việc merge objects `(Ctrl+Alt+G)` trước sẽ giúp phần in 2 màu giữ đúng canh thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần thiết kế một địa điểm/bản đồ đặc biệt để làm đồ trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES và USCB TIGER/Line.

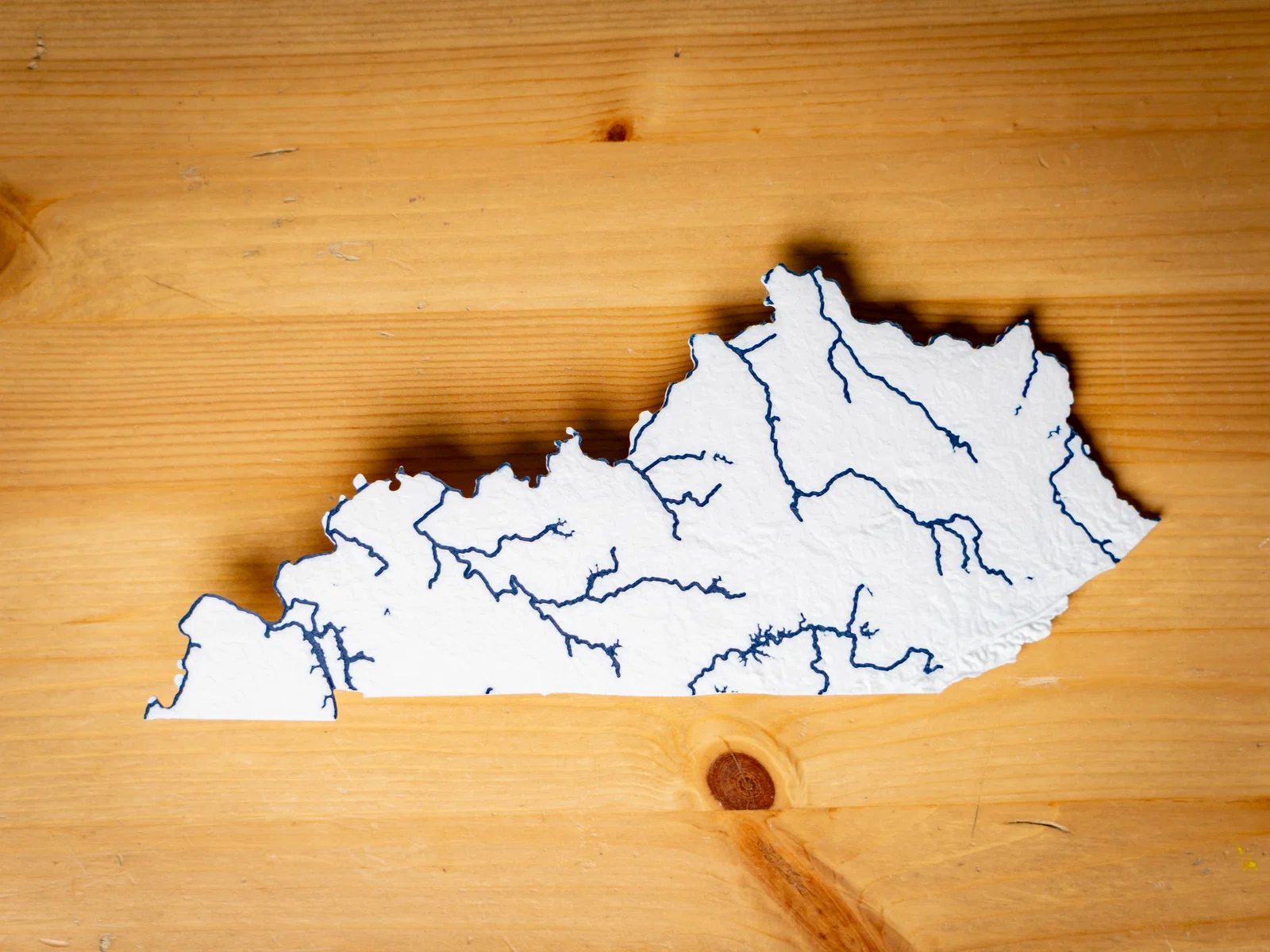

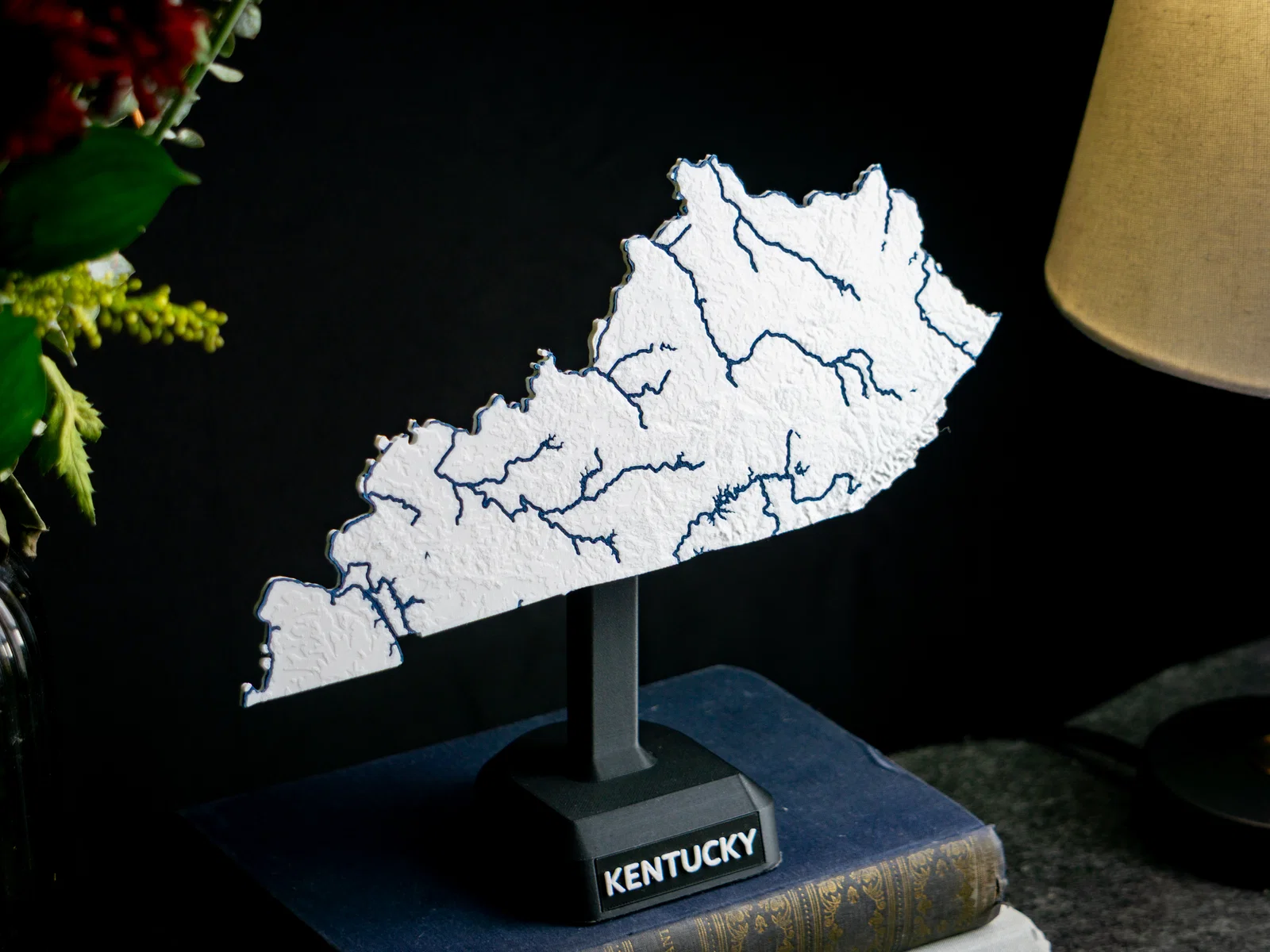

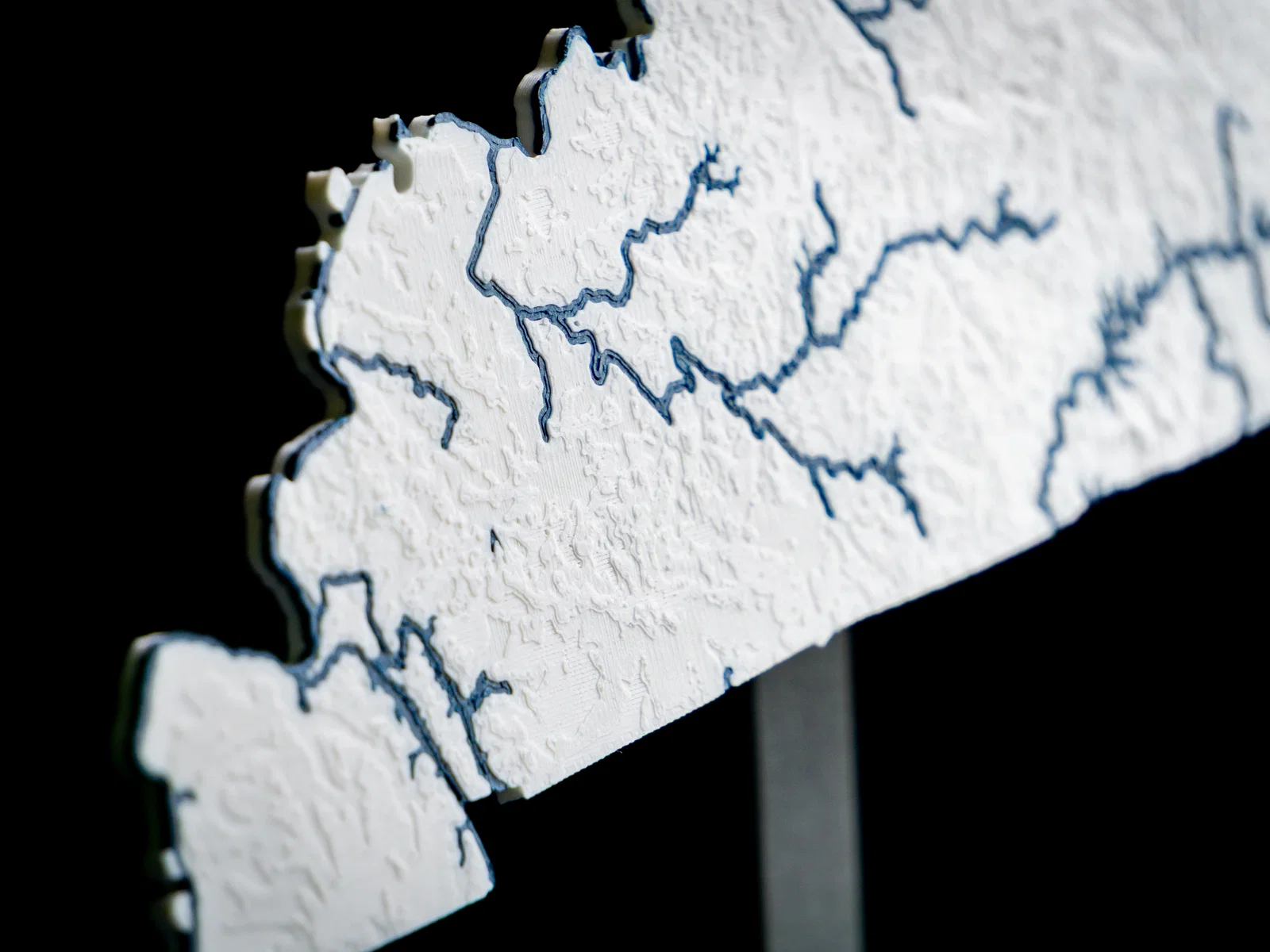

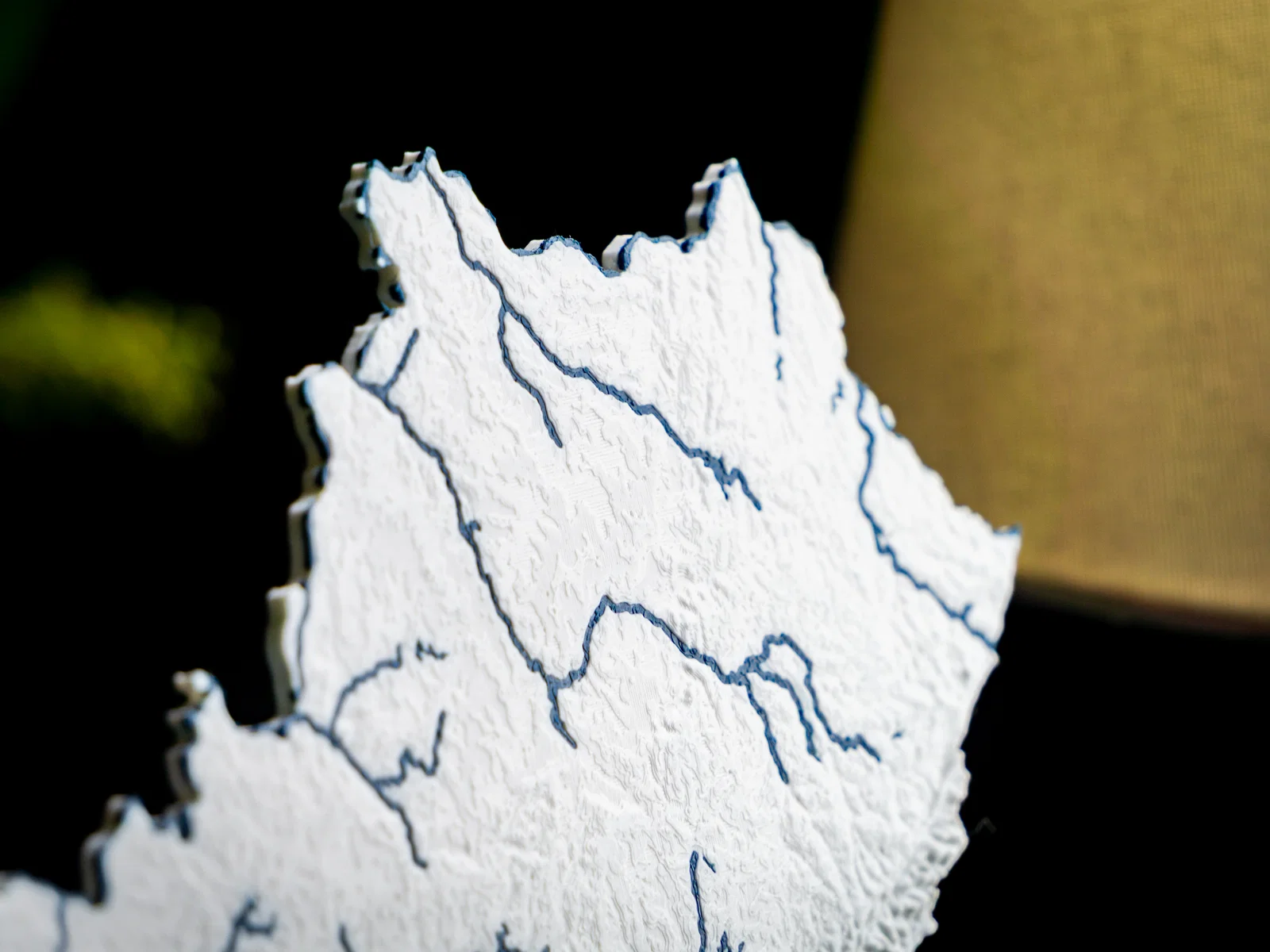

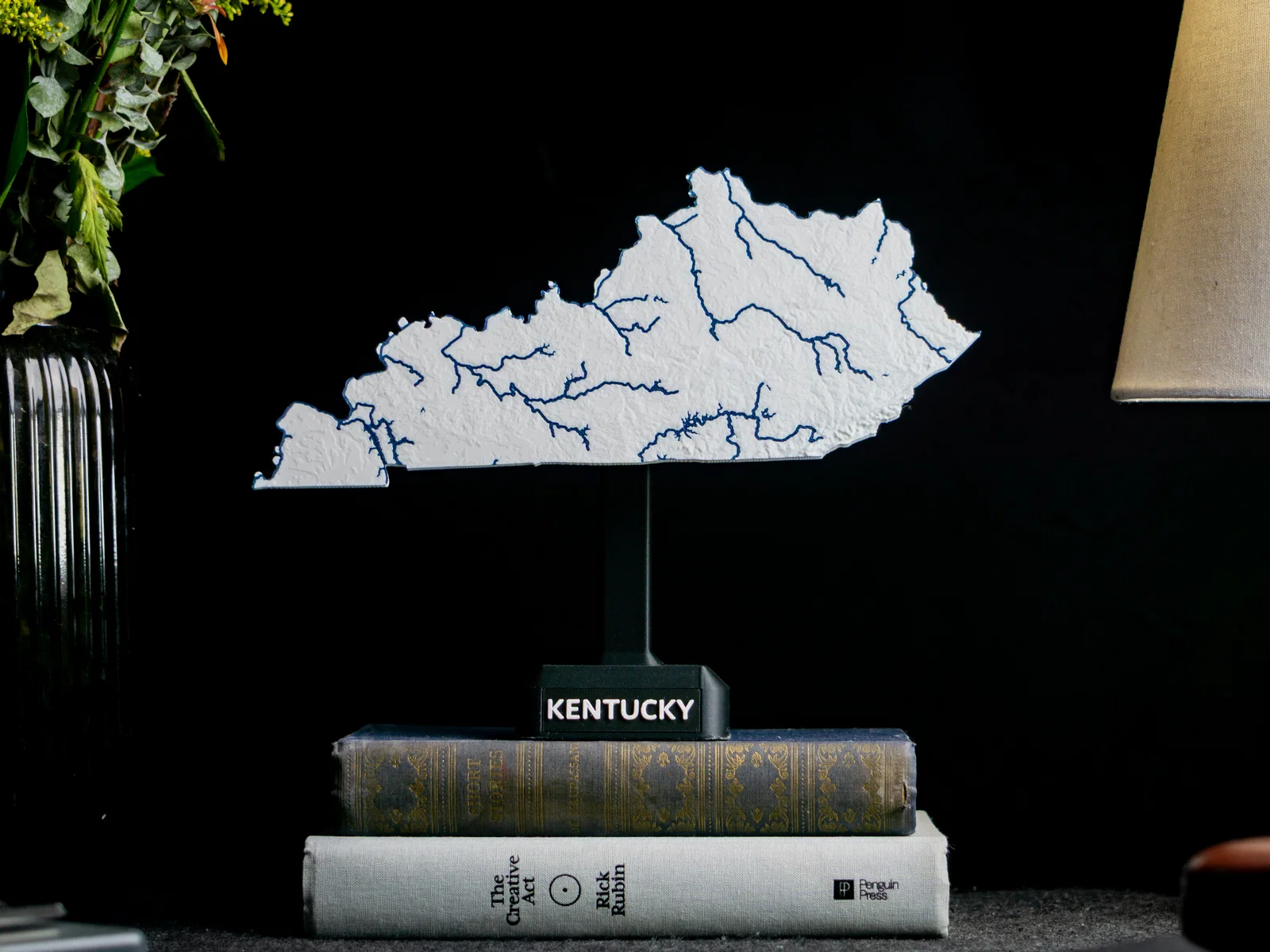

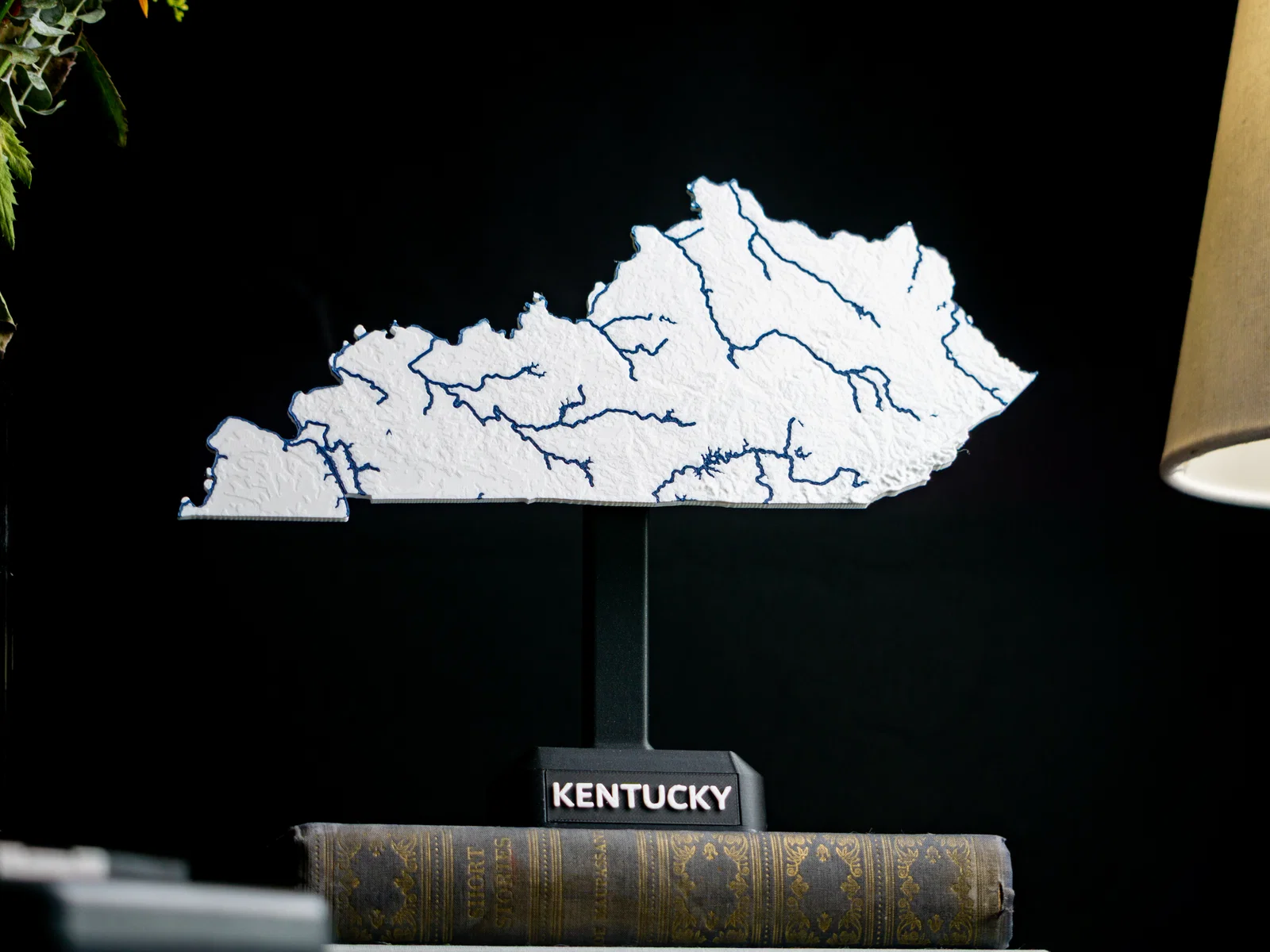

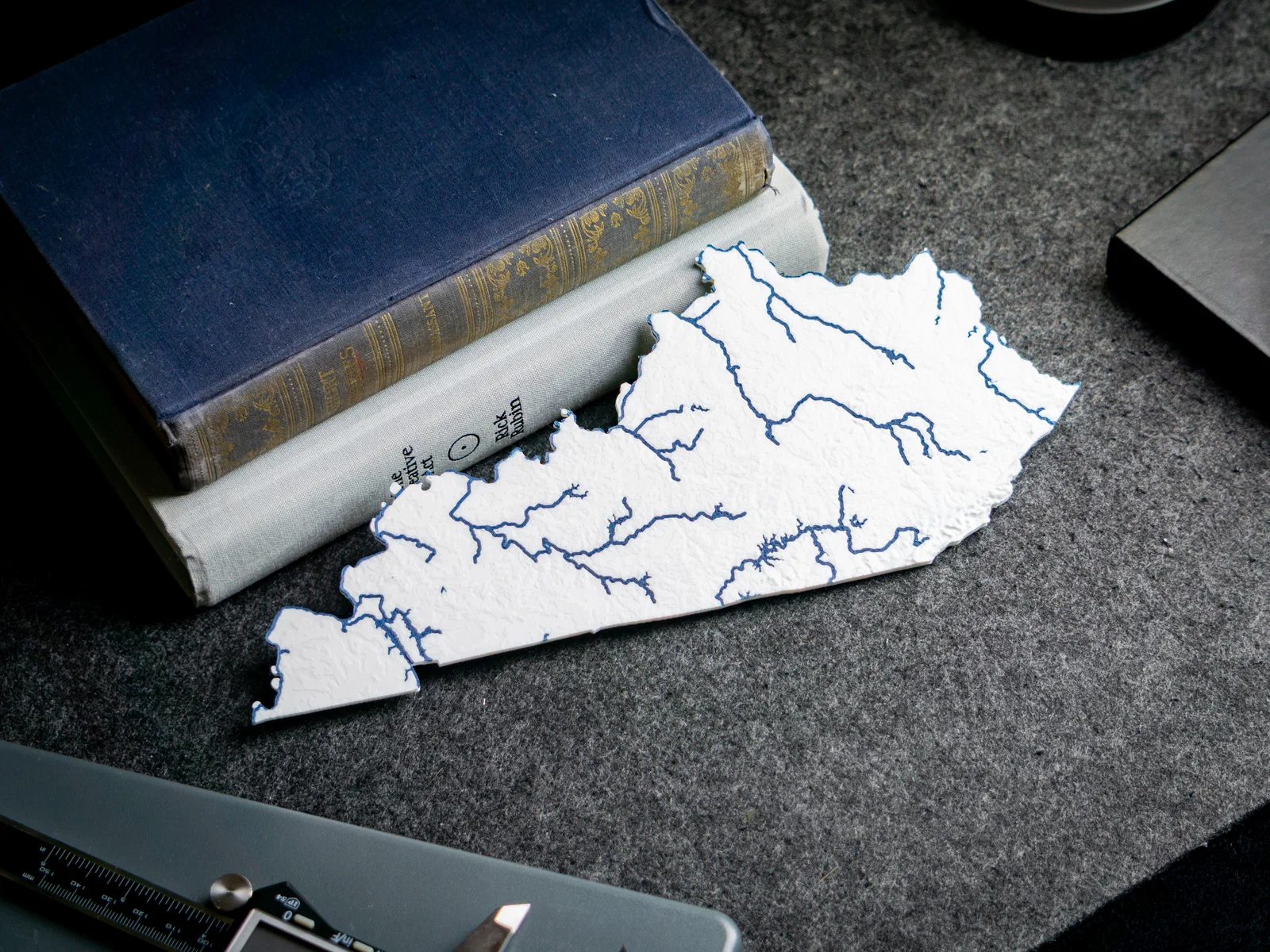

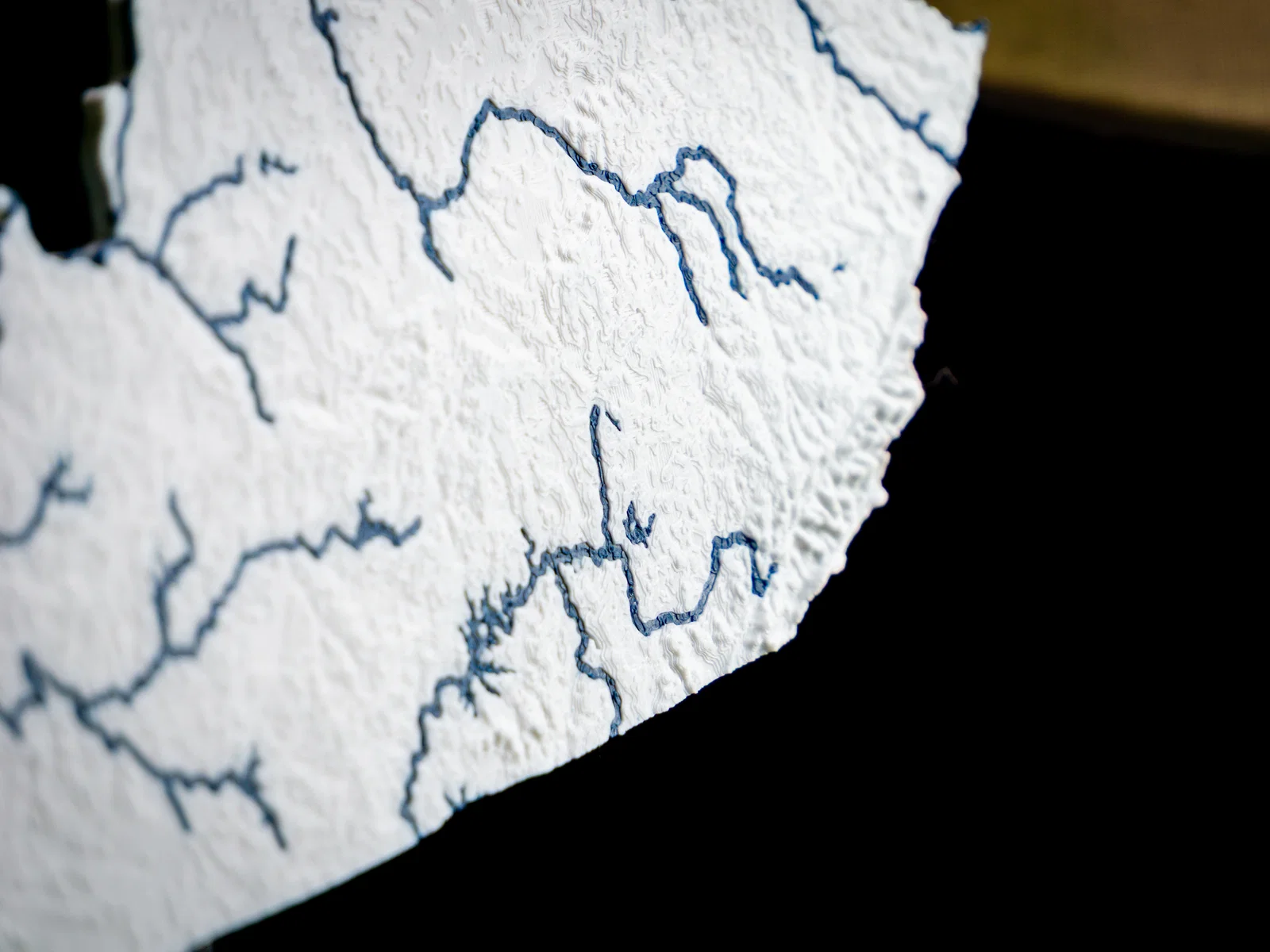

Ảnh model in trong listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ open data và phần mềm FOSS.
