Bản đồ địa hình Indiana, USA (IN) kèm sông ngòi

Bản đồ địa hình nổi Indiana, USA (IN) kèm sông ngòi và vùng nước ven bờ

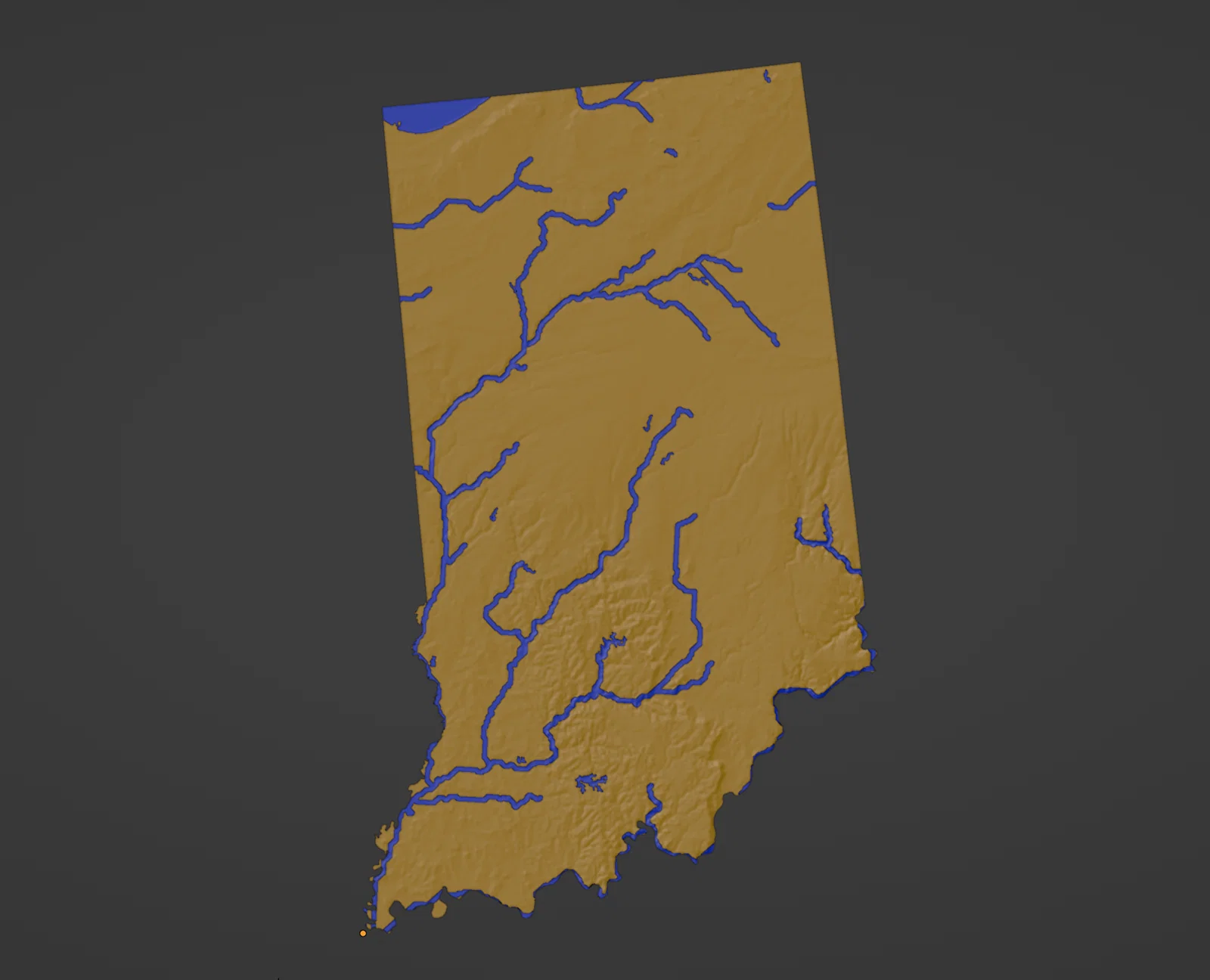

Bản đồ địa hình & thủy văn Indiana, USA với núi, đường bờ, suối/sông và hồ theo kiểu in 2 màu hoặc 1 màu! Tất cả các bang địa hình trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể khớp liên kết với nhau như trò ghép hình.

Tải thêm các bản đồ 3D in được

Thông số model và bản đồ

File 3D khuyên in ↓ Xem 🌟 hoặc ⭐ ↓

• IN-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• IN-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (dual) hoặc 1 màu (single) theo kiểu đùn (extrusion)

STYLE* (tuỳ chọn)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là phong cách đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tuỳ chọn)

Mảnh cắt sẵn dạng liên kết (interlocking) số ##, kích thước phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các yếu tố mặt nước nằm trên các vùng đất thấp bị ngập. Phần đất ngập này có thể thấy khi in các lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ style có các yếu tố nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament glow và filament trong suốt.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo bản interlocking cho bang này. Follow mình và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

Model ở định dạng 3MF, tương tự STL nhưng “xịn” hơn. 3MF có dung lượng nhỏ hơn và có thể lưu các đối tượng đất và nước tách riêng, đã canh thẳng hàng để in 2 màu cho dễ. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều slicer 3D khác.

Thiết lập in khuyến nghị

In model theo dạng nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Muốn làm nổi sông suối, hồ và đường bờ thì dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng màu khác so với phần nền!

Tải profile thiết lập in Cura đã tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tuỳ theo kích thước máy in; tỉ lệ bản đồ cuối cùng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp các đối tượng in 2 màu luôn giữ đúng canh hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần làm một địa điểm/bản đồ theo yêu cầu rồi in thành món trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để được hỗ trợ dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES và USCB TIGER/Line.

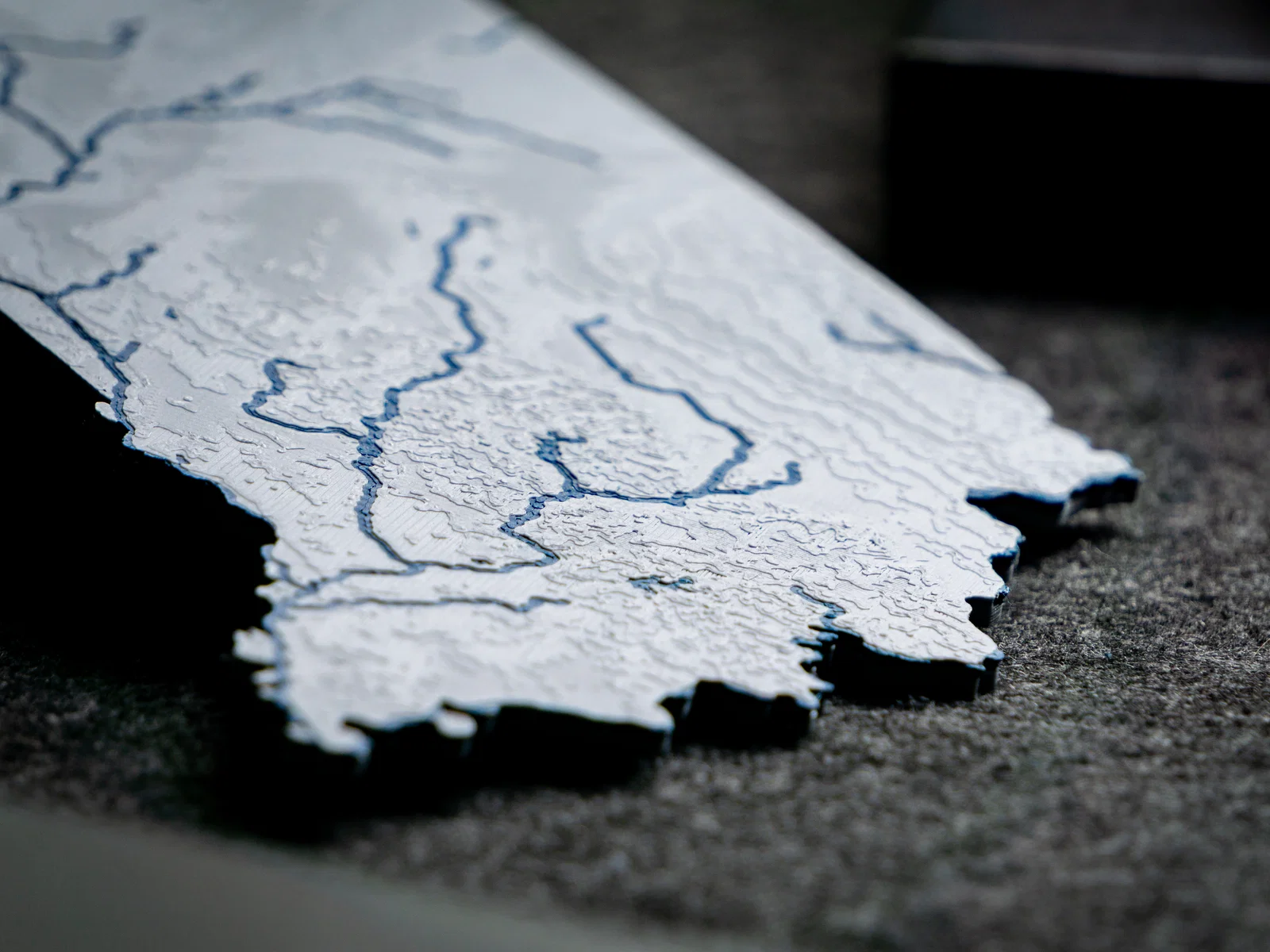

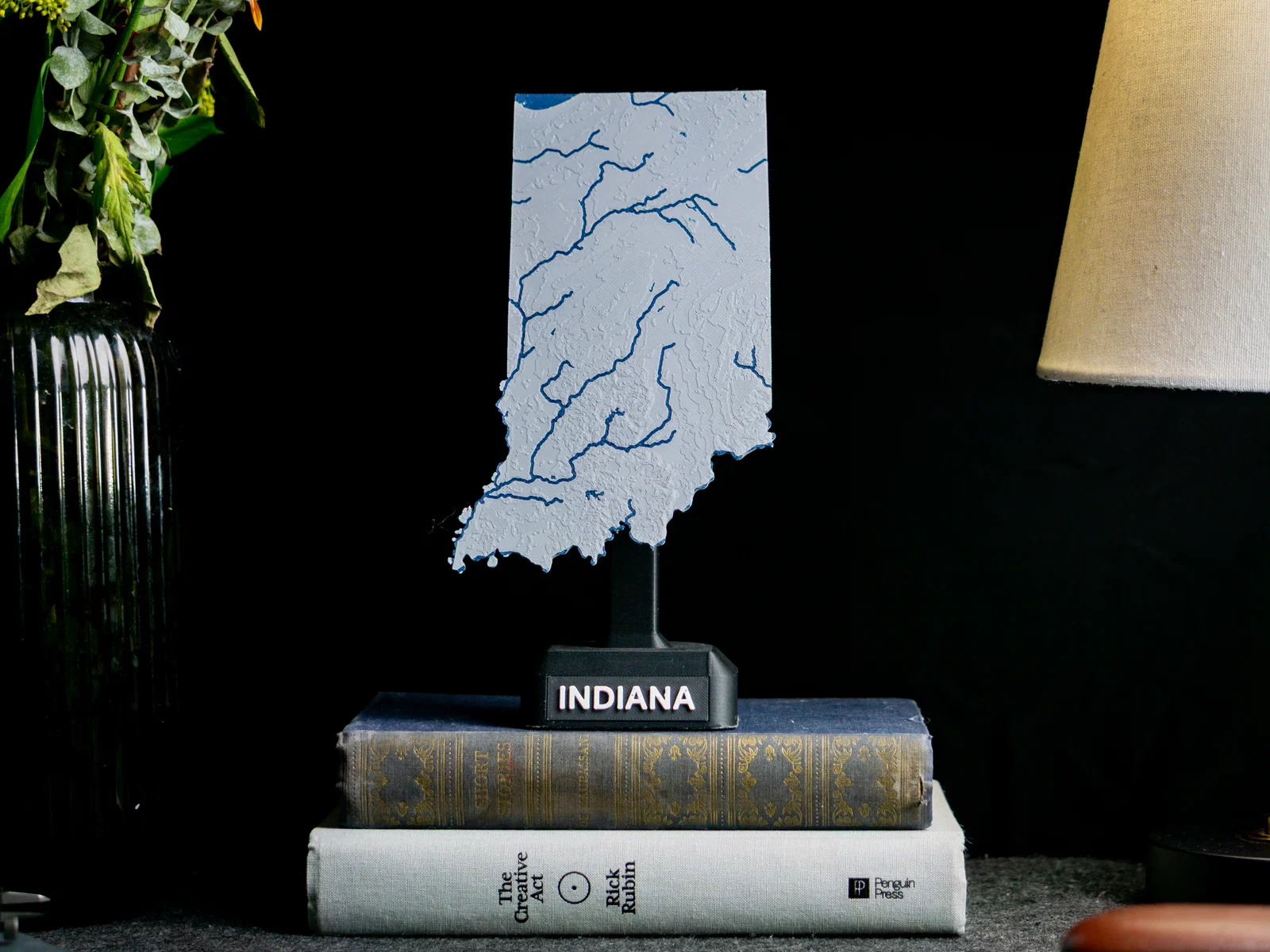

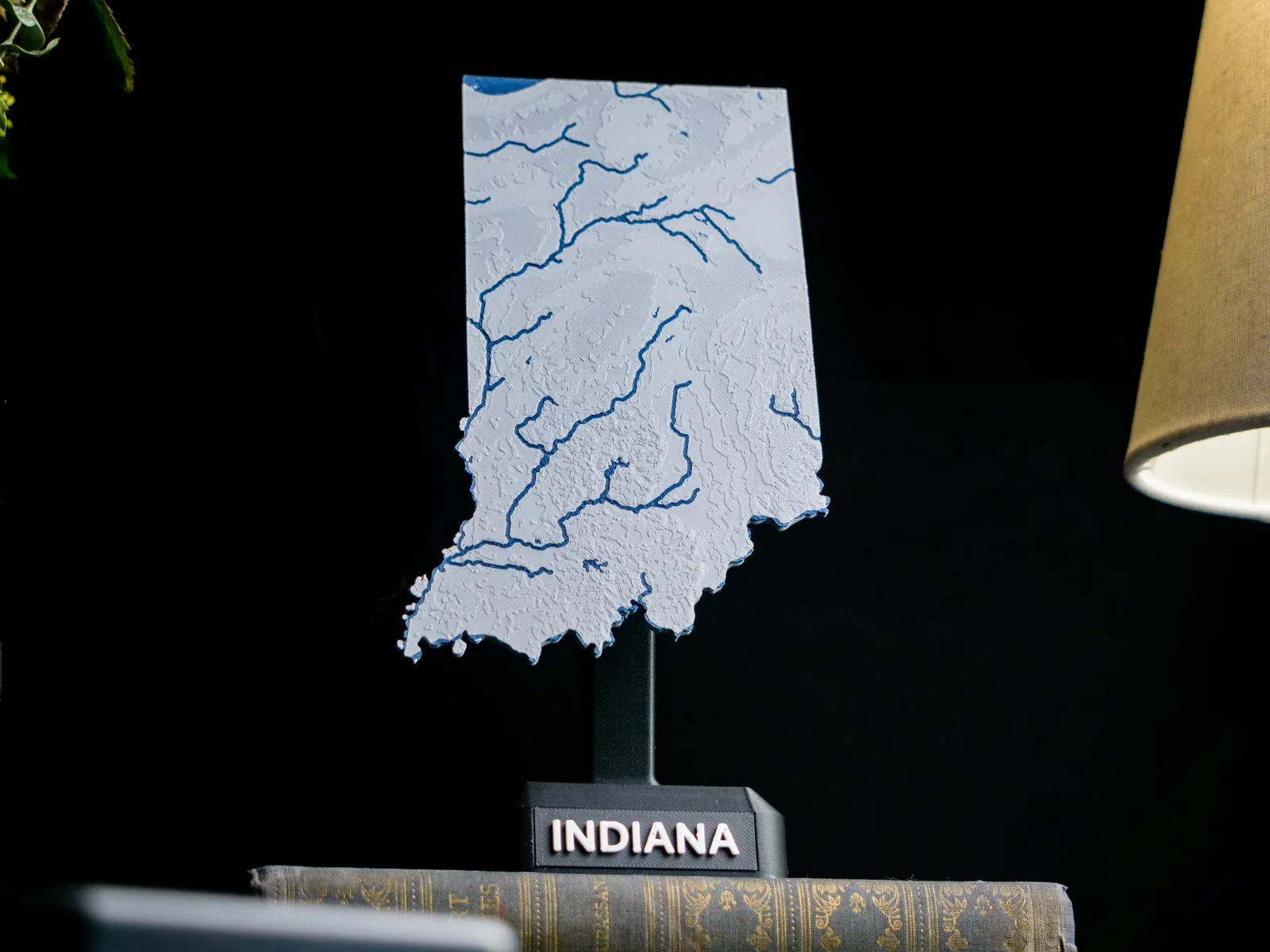

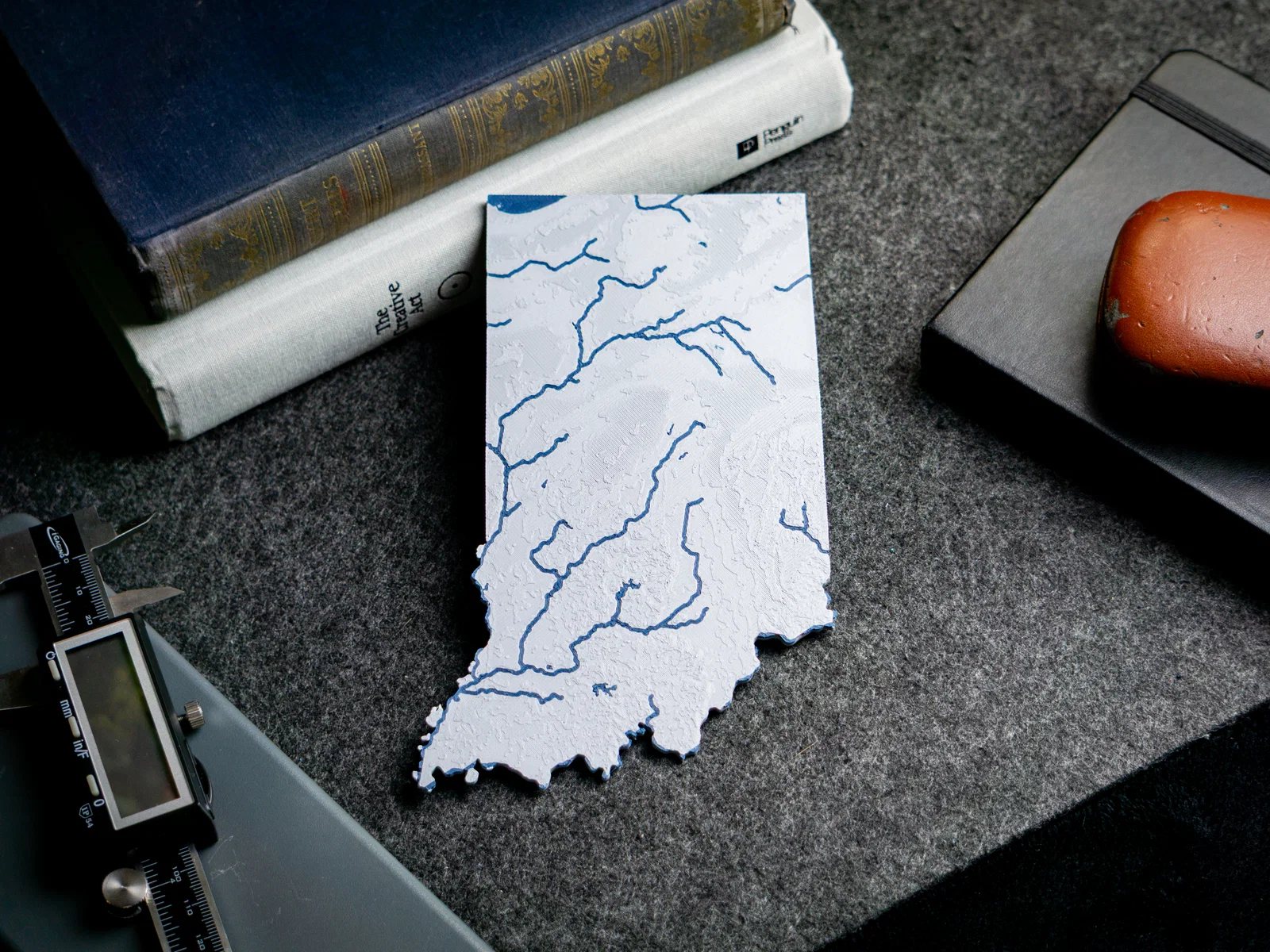

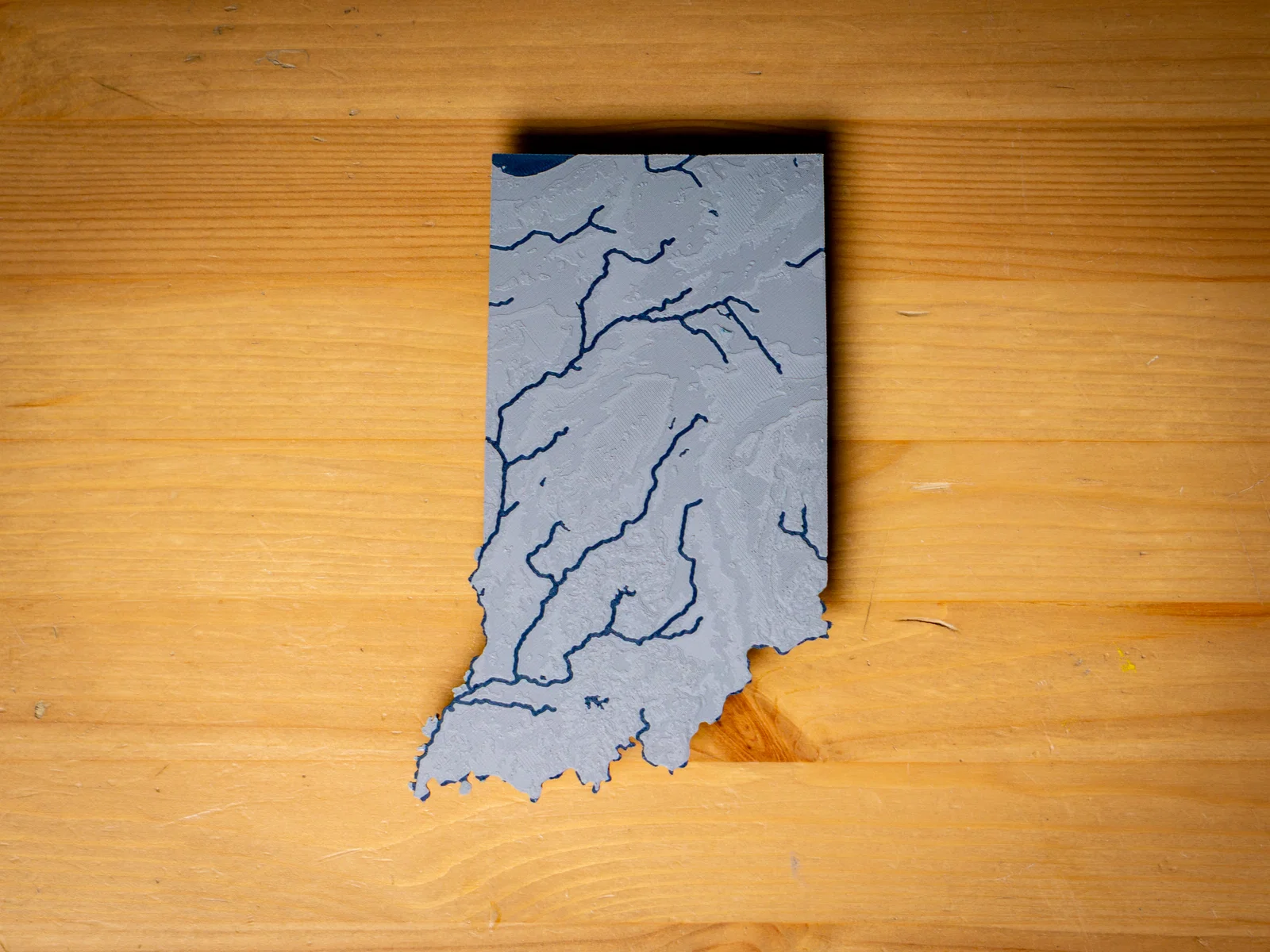

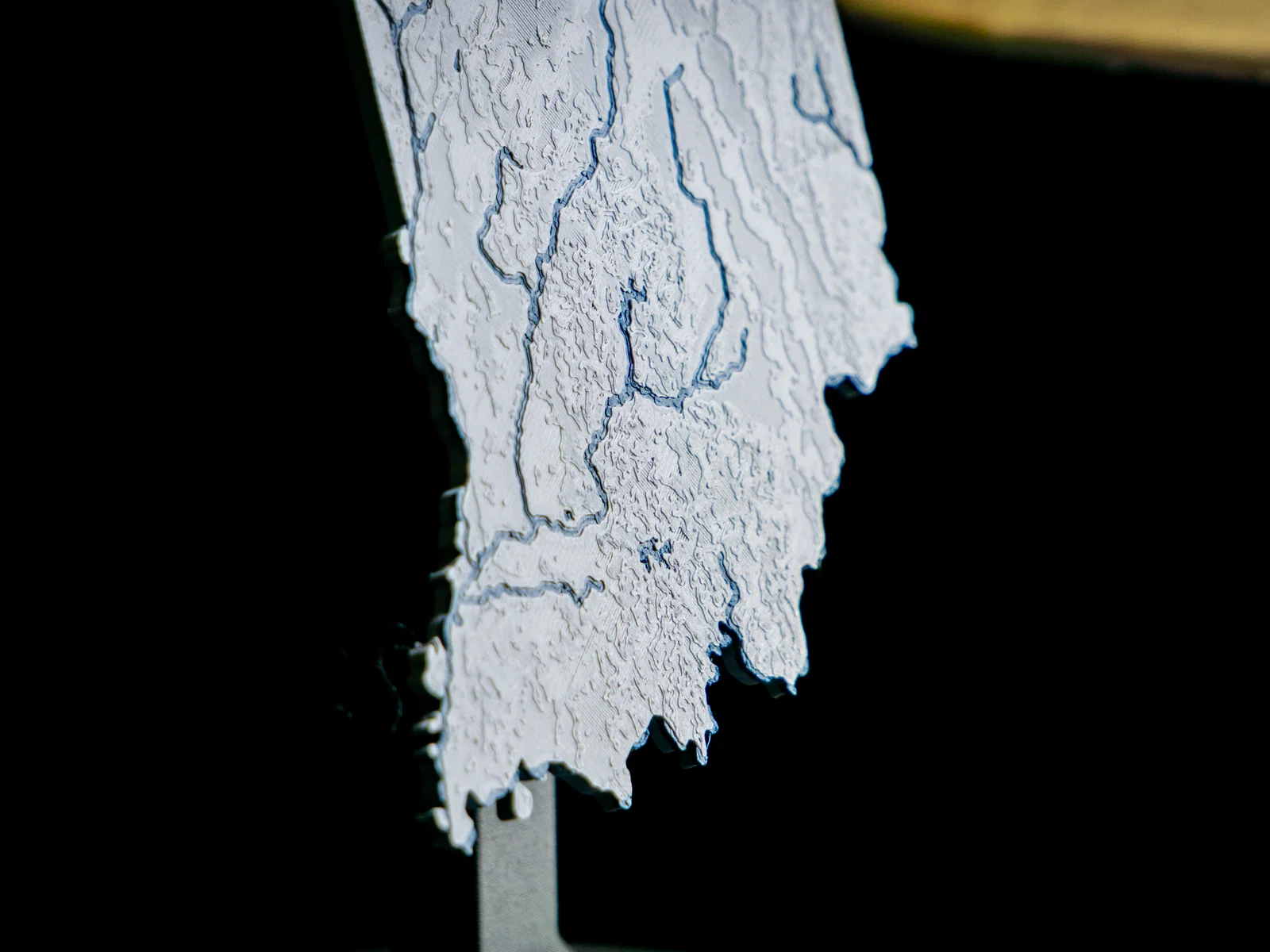

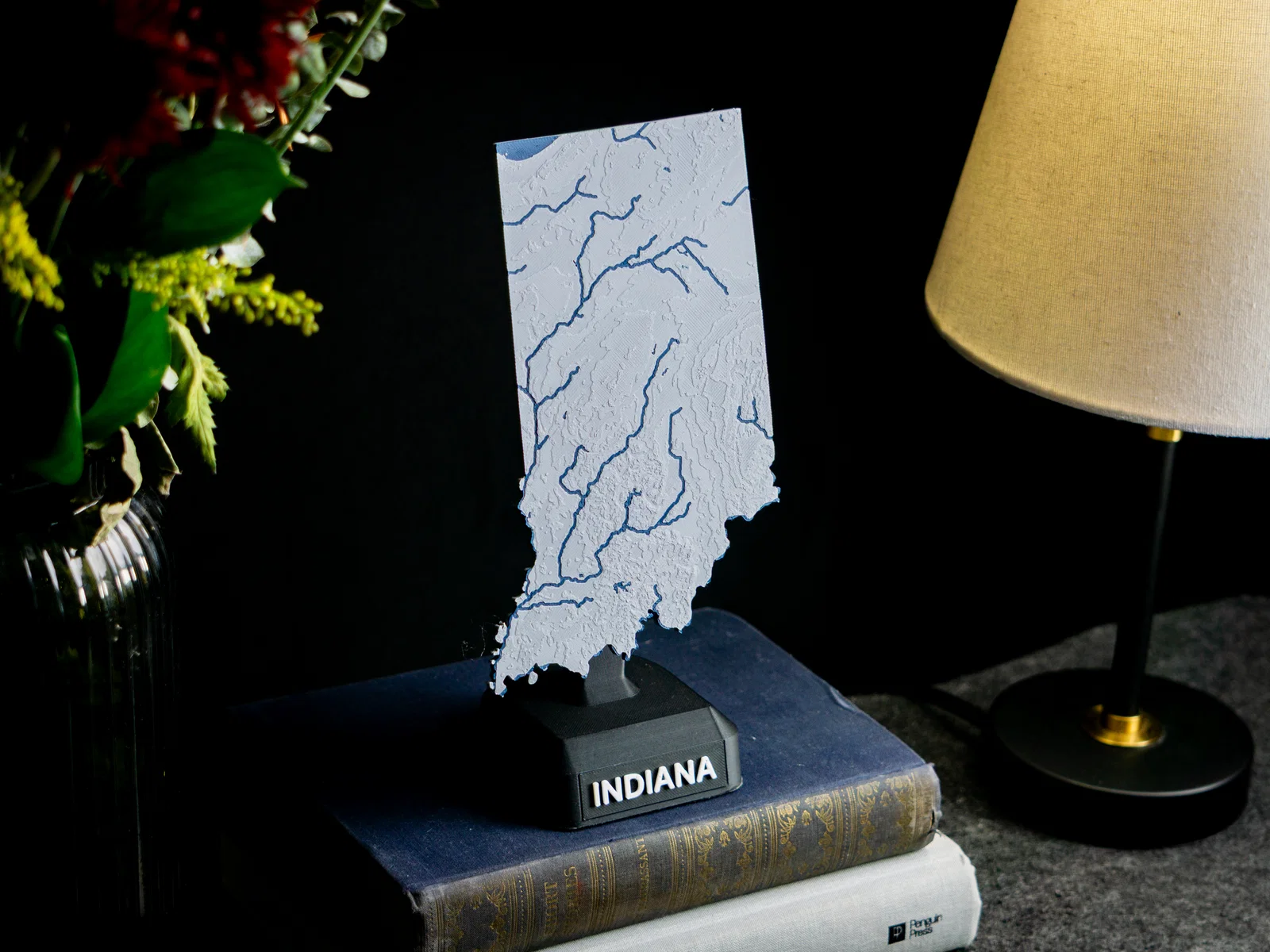

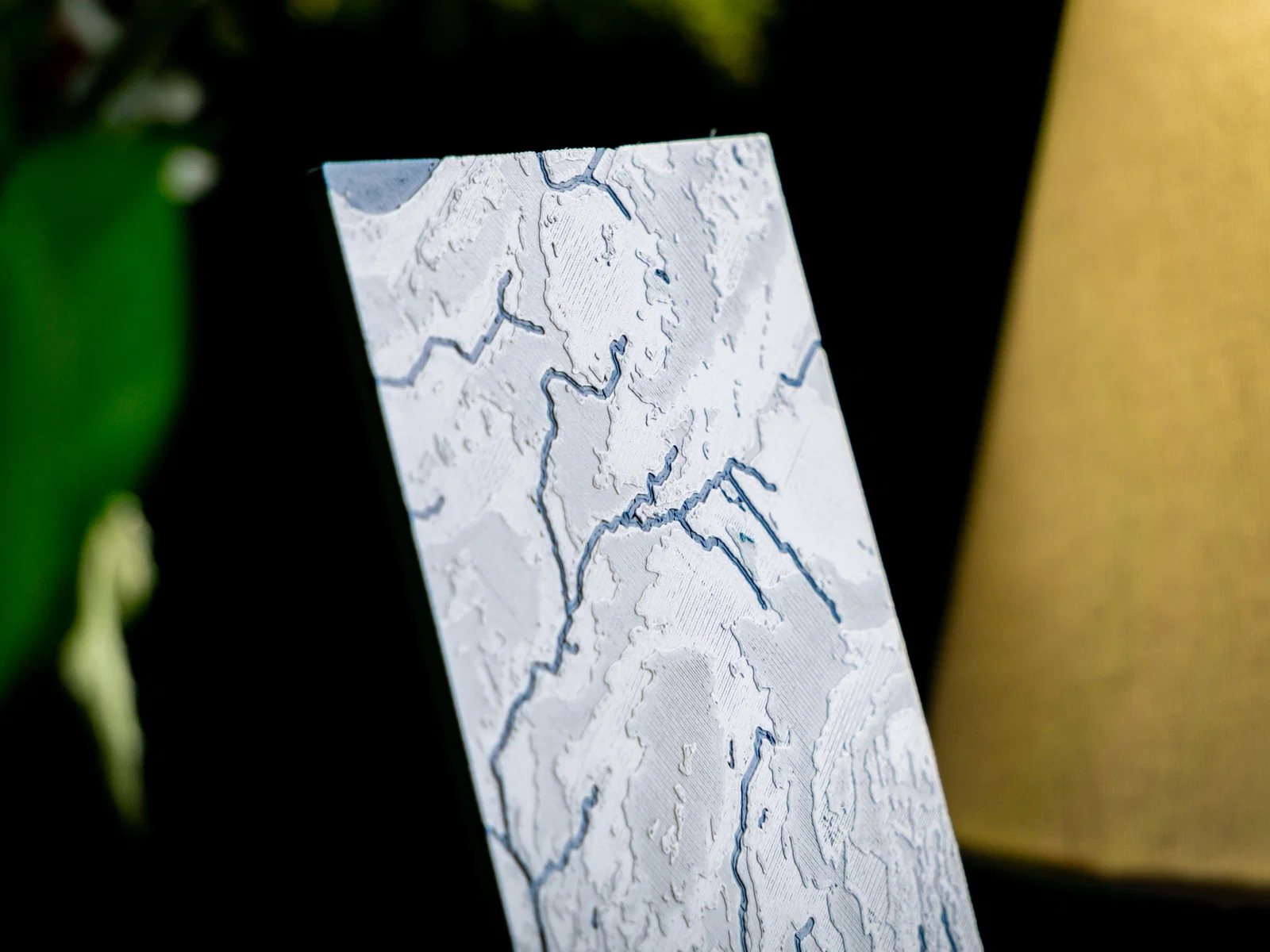

Ảnh model in trong listing bởi JP Designs

Các công cụ đã dùng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
