Bản đồ địa hình Kansas, USA (KS) với sông ngòi

Bản đồ địa hình nổi Kansas, USA (KS) với sông ngòi và vùng nước ven biển

Bản đồ địa hình & thủy hệ Kansas, USA với núi, đường bờ, suối và hồ theo kiểu in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như miếng ghép puzzle.

Tải thêm các bản đồ 3D để in

Thông số model và bản đồ

File 3D model khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• KS-sqrt-dual.3mf 🌟 (Chỉ dùng dual extrusion ⚠)
• KS-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn bộ nhớ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (dual) hoặc 1 màu (single) theo extrusion

STYLE* (tùy chọn)

Phong cách đặc biệt hoặc khu vực con của model. STYLE chỉ xuất hiện khi file là style đặc biệt hoặc model chỉ dành riêng cho một khu vực con.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Các mảnh đã cắt sẵn dạng ghép khớp, mảnh ## phù hợp bed 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các chi tiết nước nằm trên những vùng đất thấp bị “ngập”. Phần đất ngập này có thể nhìn thấy nếu bạn in lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament phát sáng và filament trong suốt.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model ghép khớp cho bang này. Bạn follow và để lại comment yêu cầu để mình bổ sung, cập nhật sau.

Các model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và lưu được các đối tượng land và water tách riêng nhưng đã căn thẳng hàng, tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Thiết lập in khuyến nghị

In model nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở những vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Để làm nổi suối, hồ và đường bờ, bạn dùng filament glow-in-the-dark hoặc filament trong/nhẹ — hoặc đơn giản là chọn màu khác với màu nền!

Tải profile Cura đã tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa máy in trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp giữ các đối tượng in 2 màu luôn thẳng hàng.

In cái này sẽ “test” độ chuẩn XY, độ ổn định trục Z, retraction, cooling và oozing của máy in 3D của bạn luôn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần làm một địa điểm/bản đồ theo yêu cầu để trưng bày hoặc làm quà tặng không? Liên hệ mình ([email protected]) để được hỗ trợ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES và USCB TIGER/Line.

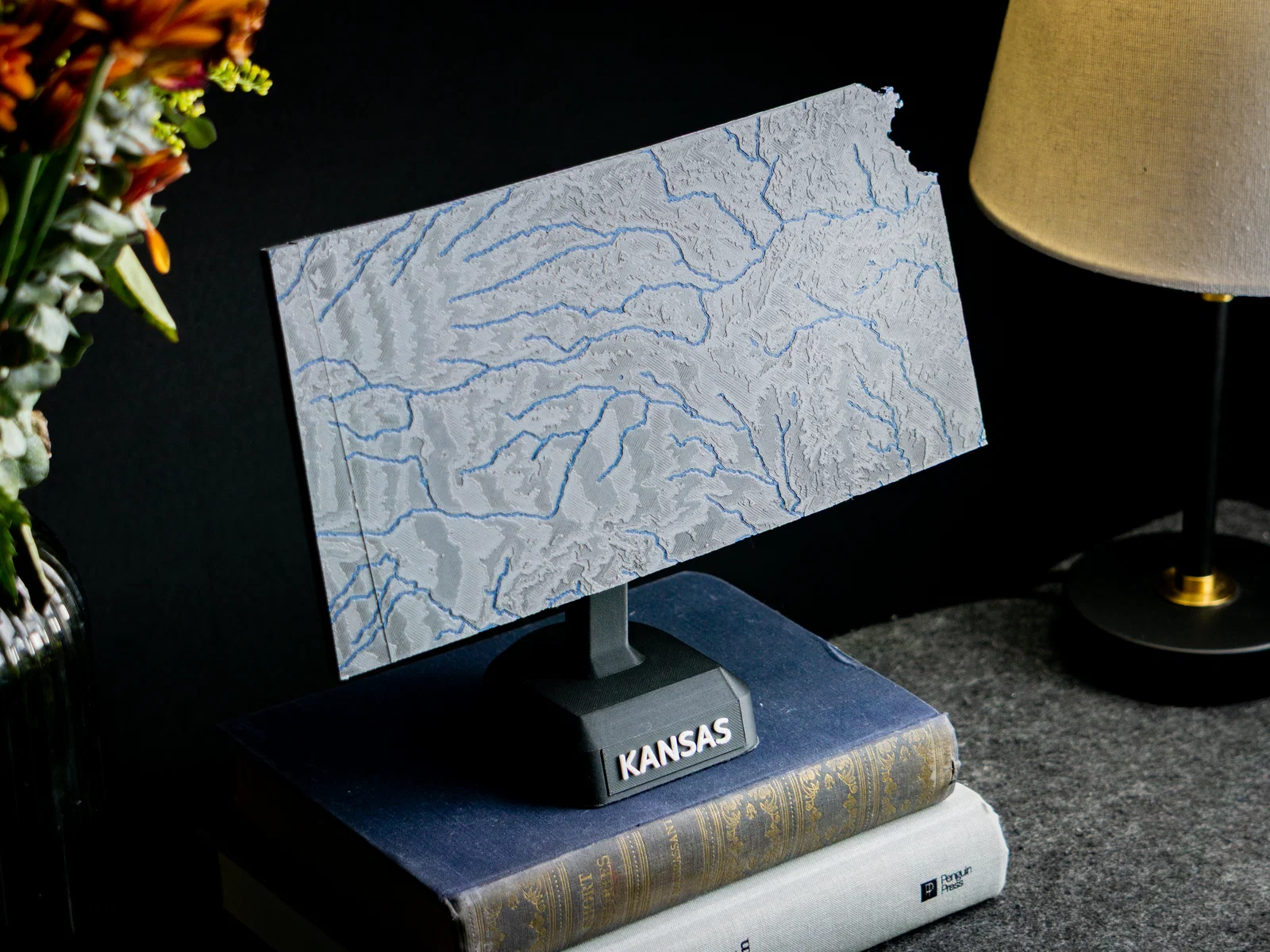

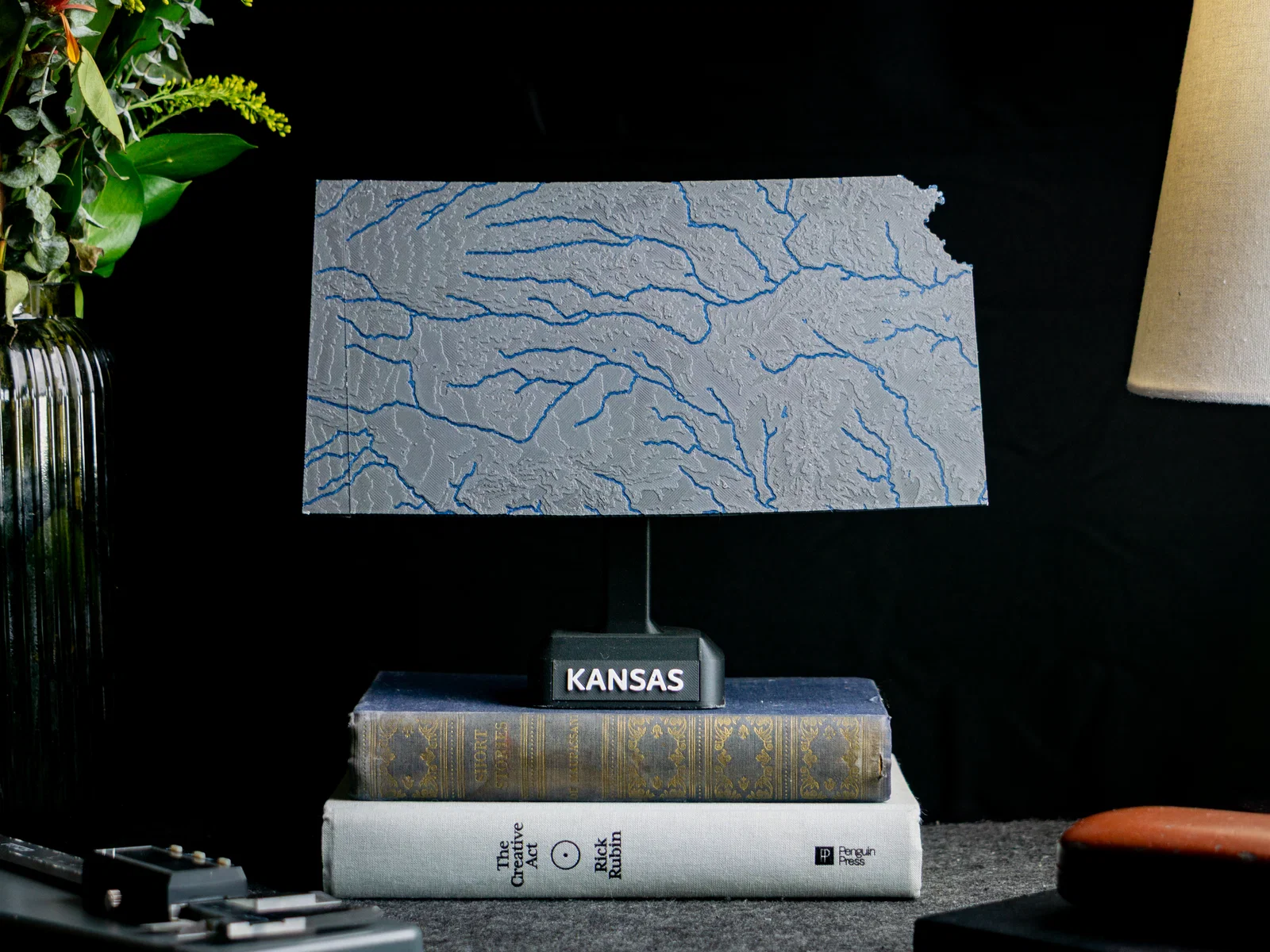

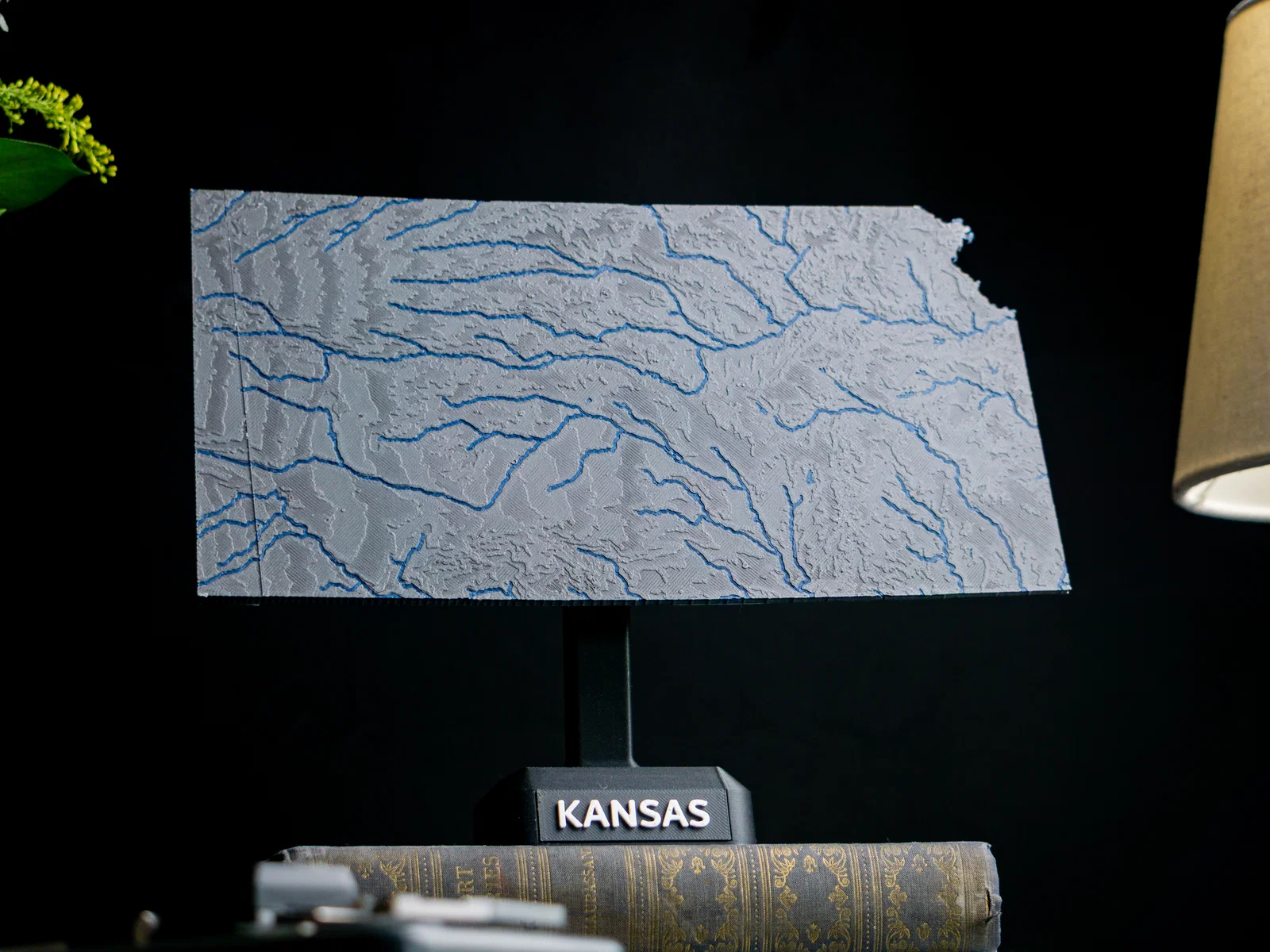

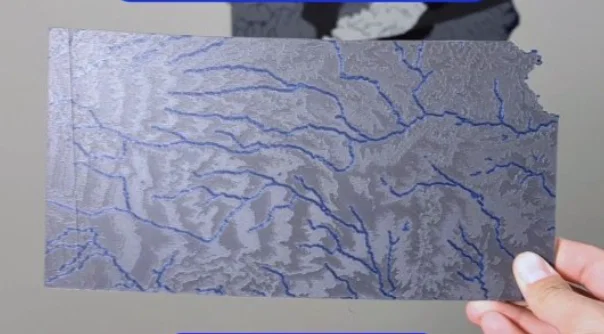

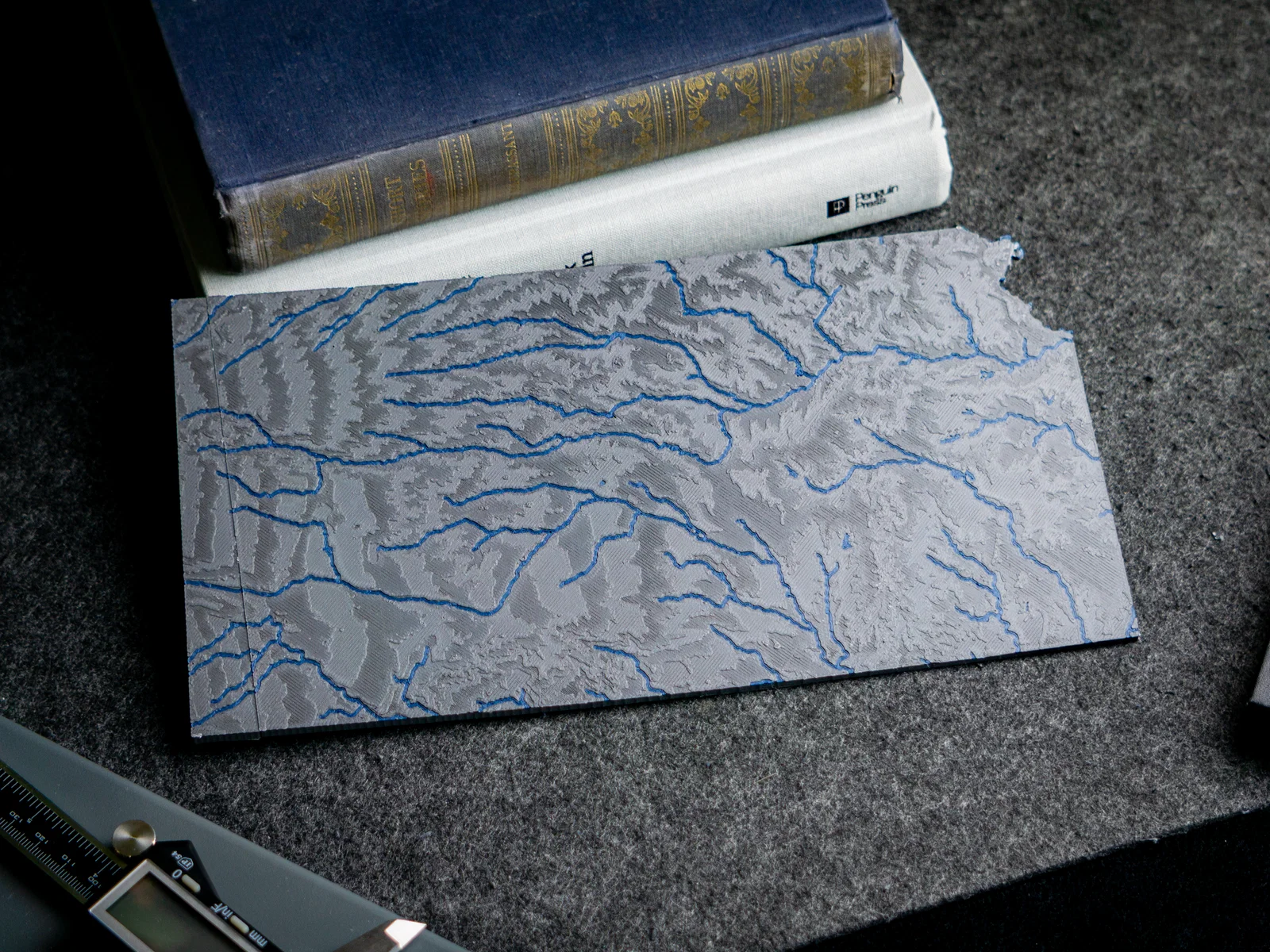

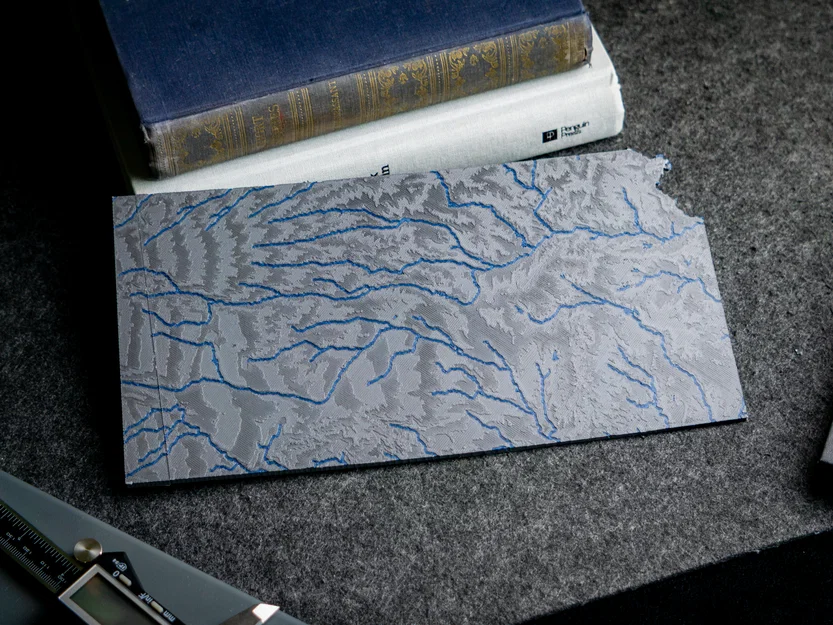

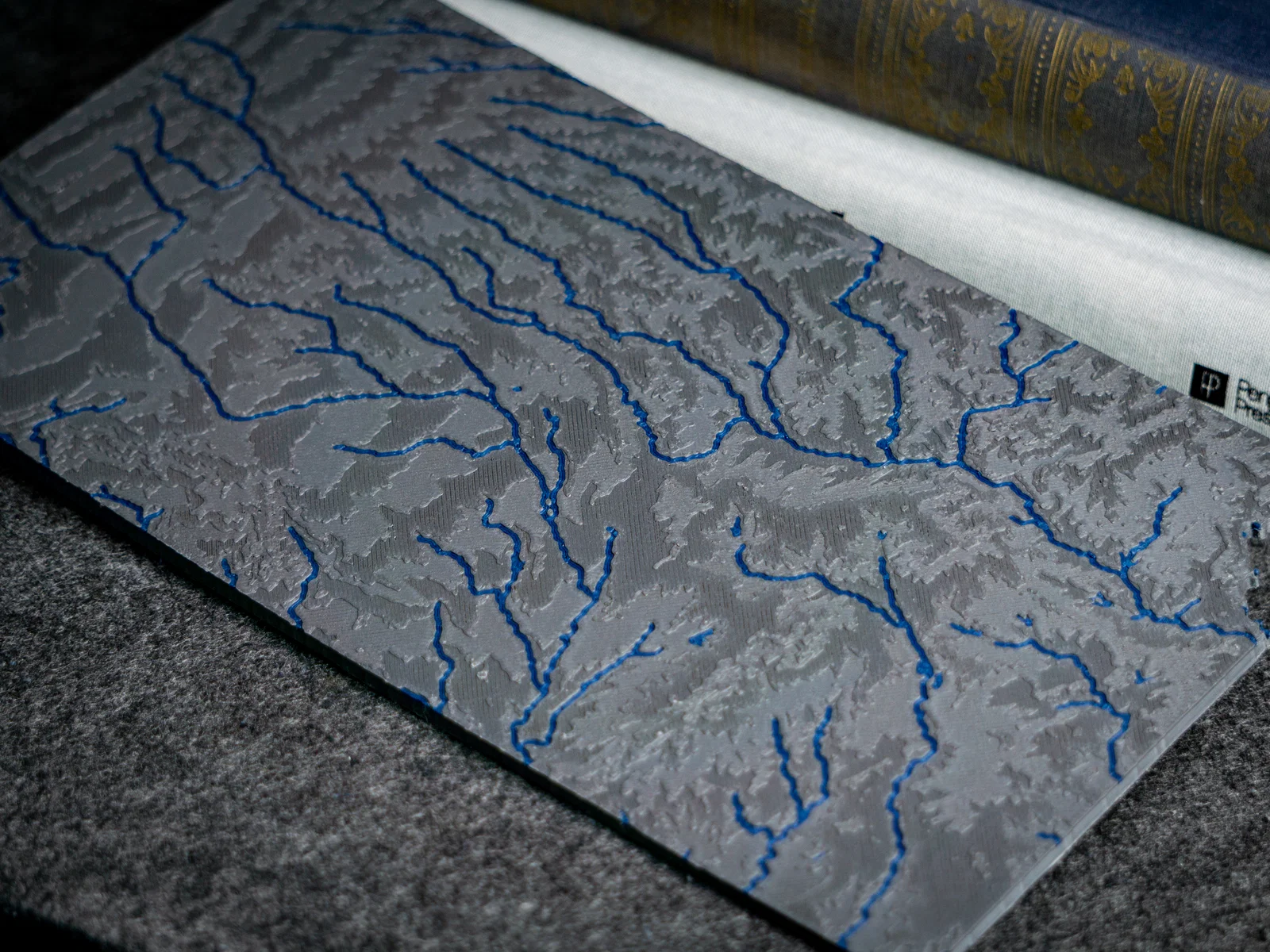

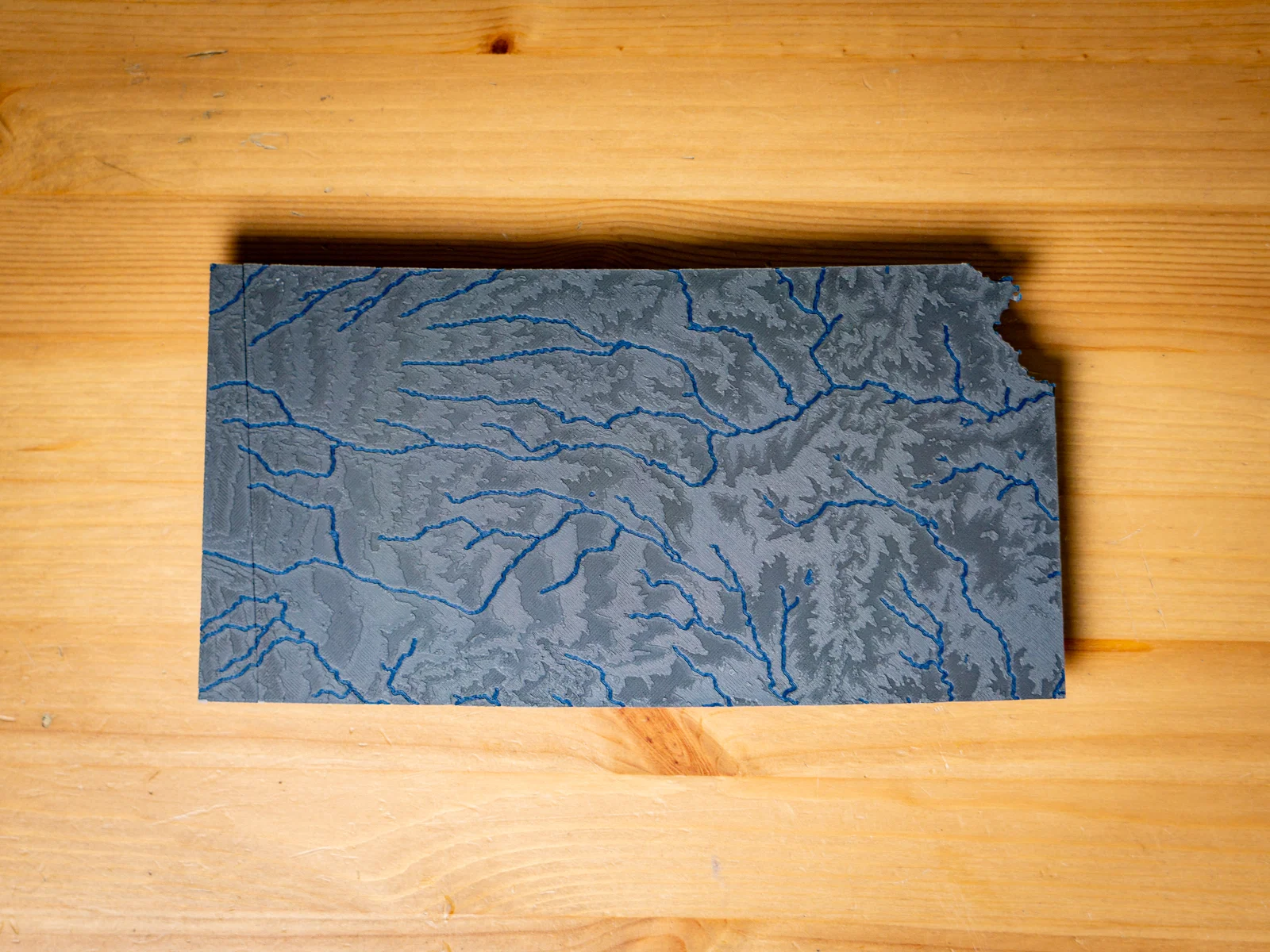

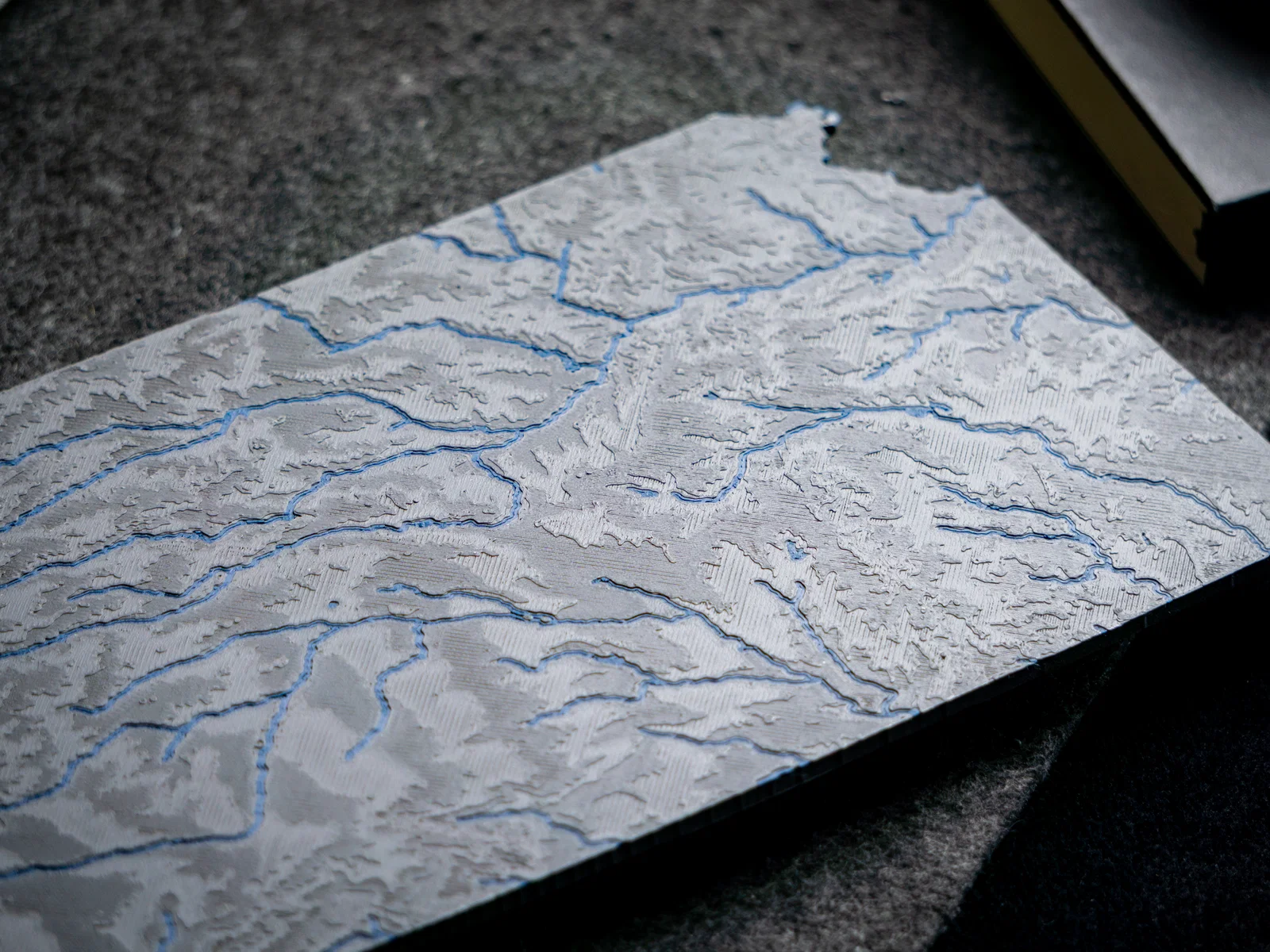

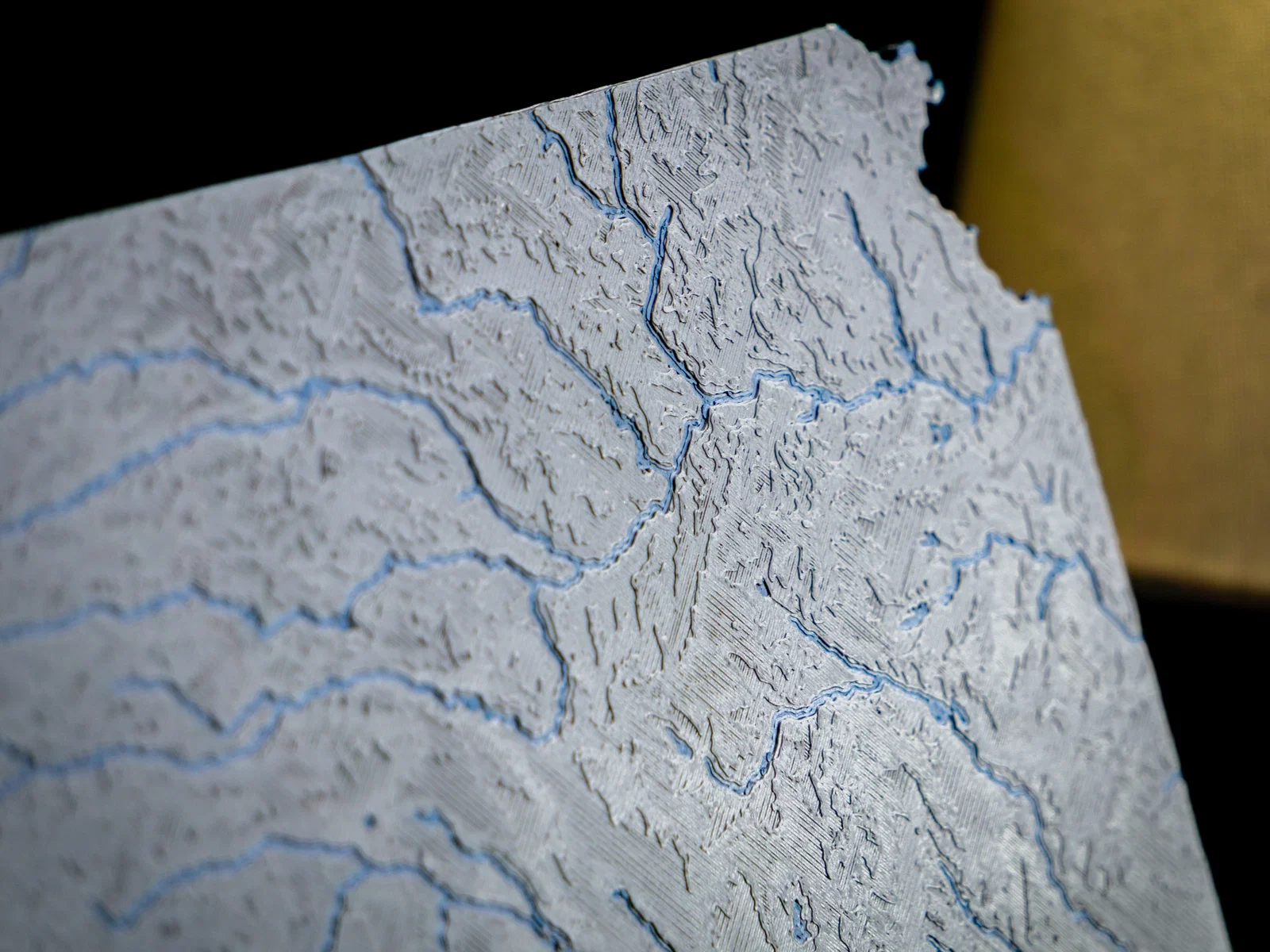

Ảnh model in trong listing bởi JP Designs

Công cụ sử dụng gồm có QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ dữ liệu mở và phần mềm FOSS.
