Bản đồ địa hình Arizona, USA (AZ) kèm sông ngòi

Arizona, USA (AZ) Bản đồ địa hình (Topographic) dạng relief kèm sông ngòi và vùng nước

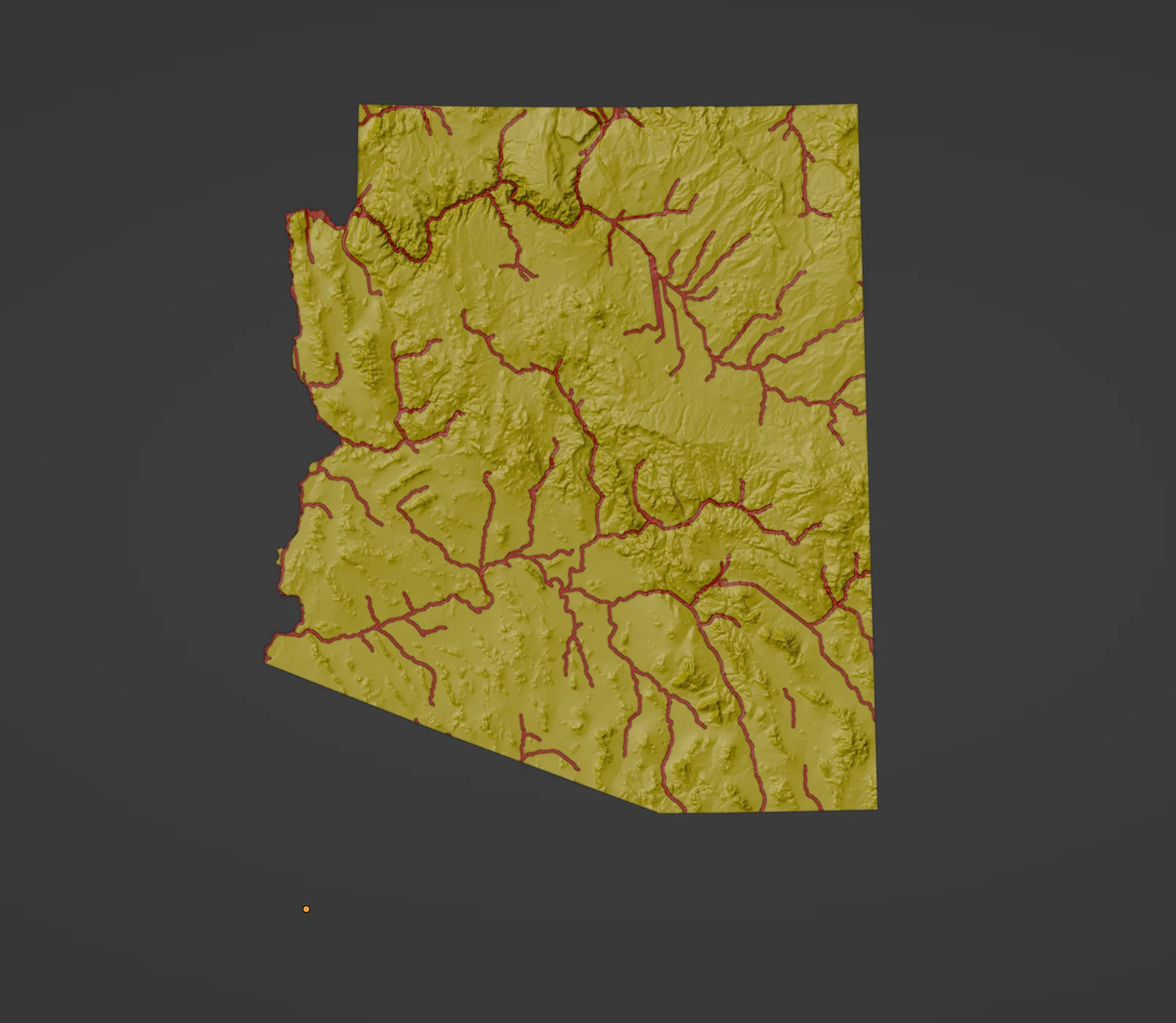

Bản đồ địa hình và thủy văn (hydrographic) của Arizona, USA với núi non, đường bờ, suối/sông và hồ — in được 2 màu hoặc 1 màu! Tất cả các bang trong dự án USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như miếng puzzle.

Bạn có thể làm nổi bật suối/sông, hồ và đường bờ bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng màu khác so với phần nền!

Thông số Model và Bản đồ

File 3D Model khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• AZ-sqrt-dual.3mf 🌟 (Chỉ dùng dual extrusion ⚠)
• AZ-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Tải đúng file bạn cần thôi để download nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt của bang

ESCALING

Cách scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo extrusion

STYLE* (tùy chọn)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là một kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh cắt sẵn để ghép (interlocking) số ##, tối ưu cho bed 180 mm x 180 mm.

*Mặc định _STYLE_ là model phần nước nằm phủ trên các vùng đất thấp bị “ngập”. Vùng đất ngập này có thể nhìn thấy nếu lớp nước được in bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết phần nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow và trong suốt.

†Nếu không có file chia nhiều phần, nghĩa là mình chưa tạo model dạng ghép mảnh cho bang này. Bạn theo dõi mình và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

Các model ở định dạng 3MF — kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng land và water (đã canh thẳng hàng) để in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Thiết lập in khuyến nghị

In model theo mặt phẳng (print flat). Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Tải profile Cura tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale lớn/nhỏ tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m thì sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa với máy in trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp các đối tượng in 2 màu canh đúng vị trí với nhau.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Bạn cần thiết kế riêng một địa điểm/bản đồ để làm vật trưng bày hoặc quà tặng không? Liên hệ mình ([email protected]) để sử dụng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên GTOPO30 năm 1996), HydroLAKES và USCB TIGER/Line.

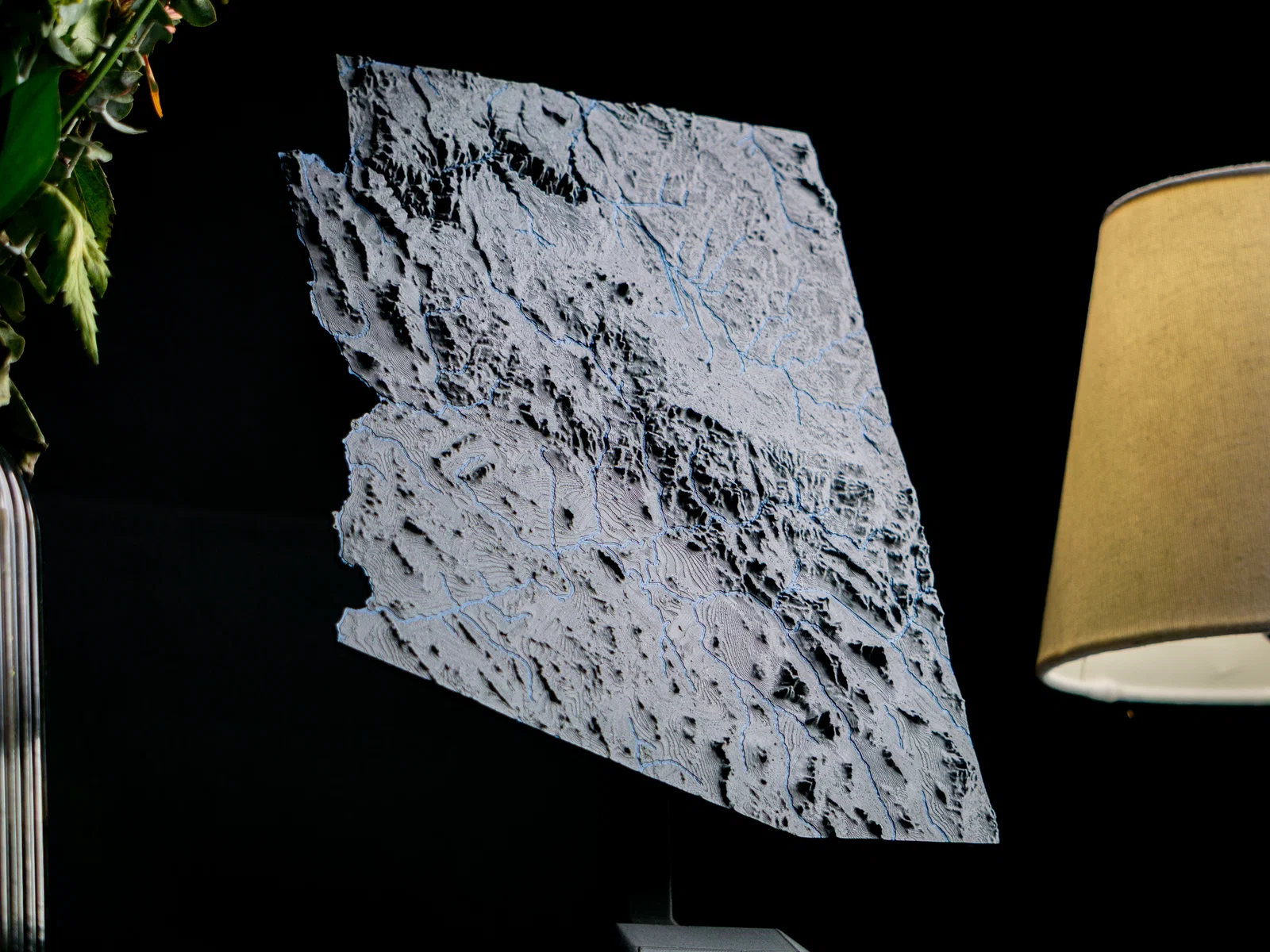

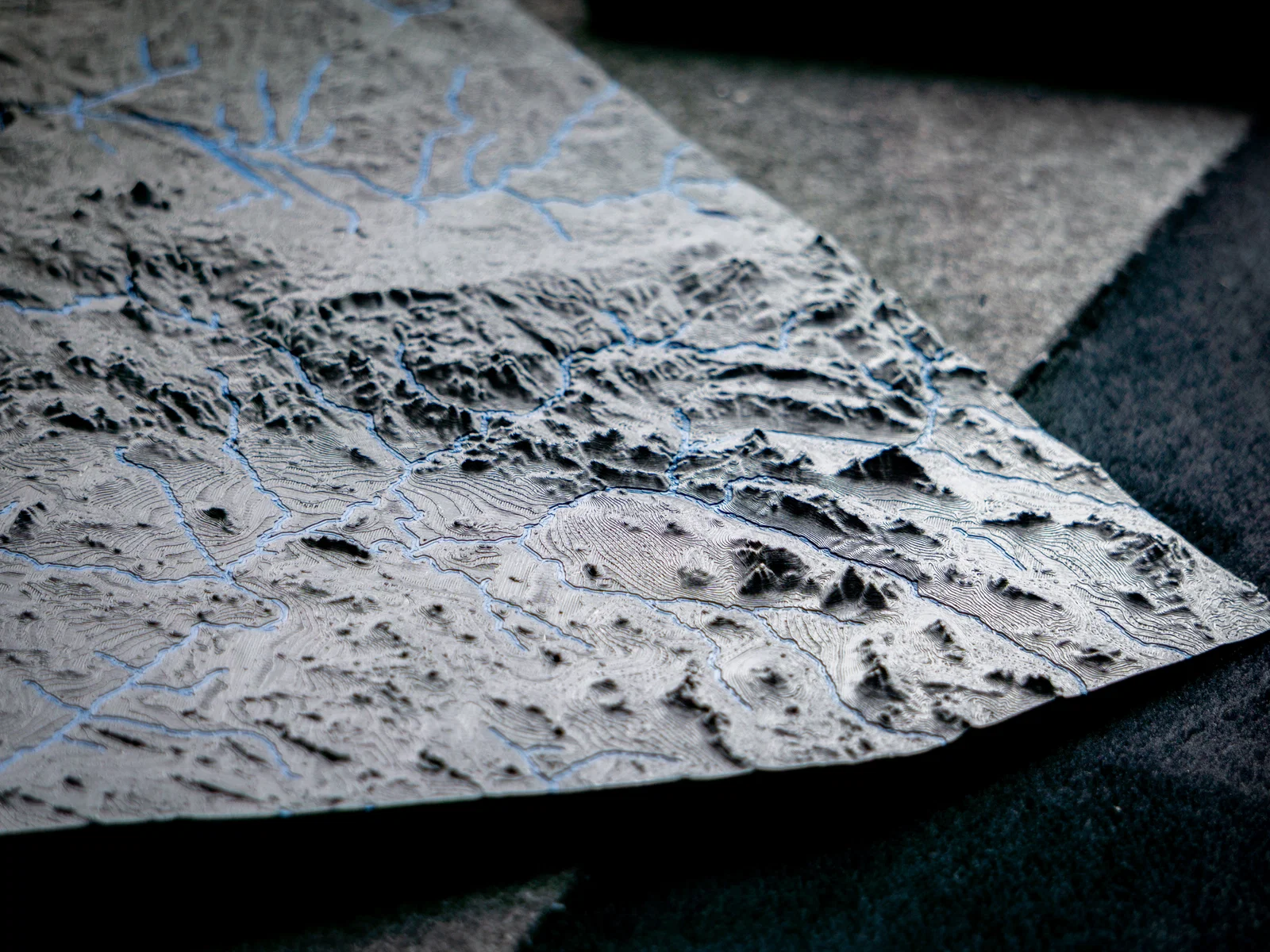

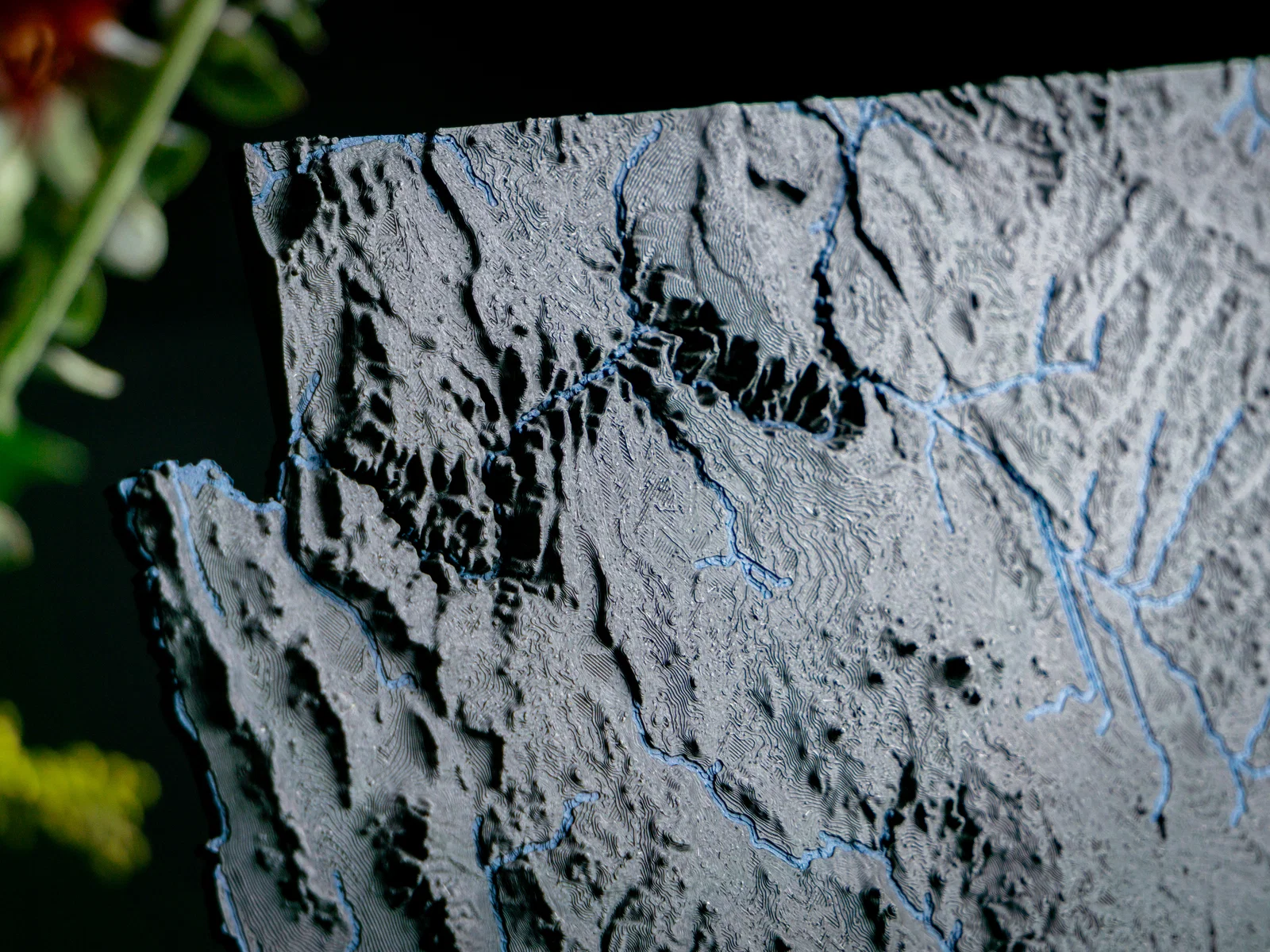

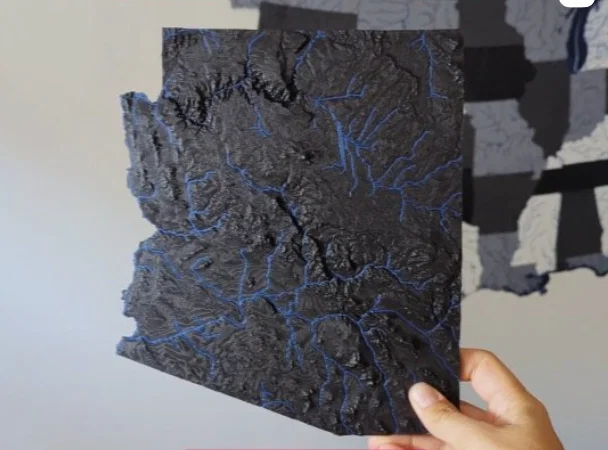

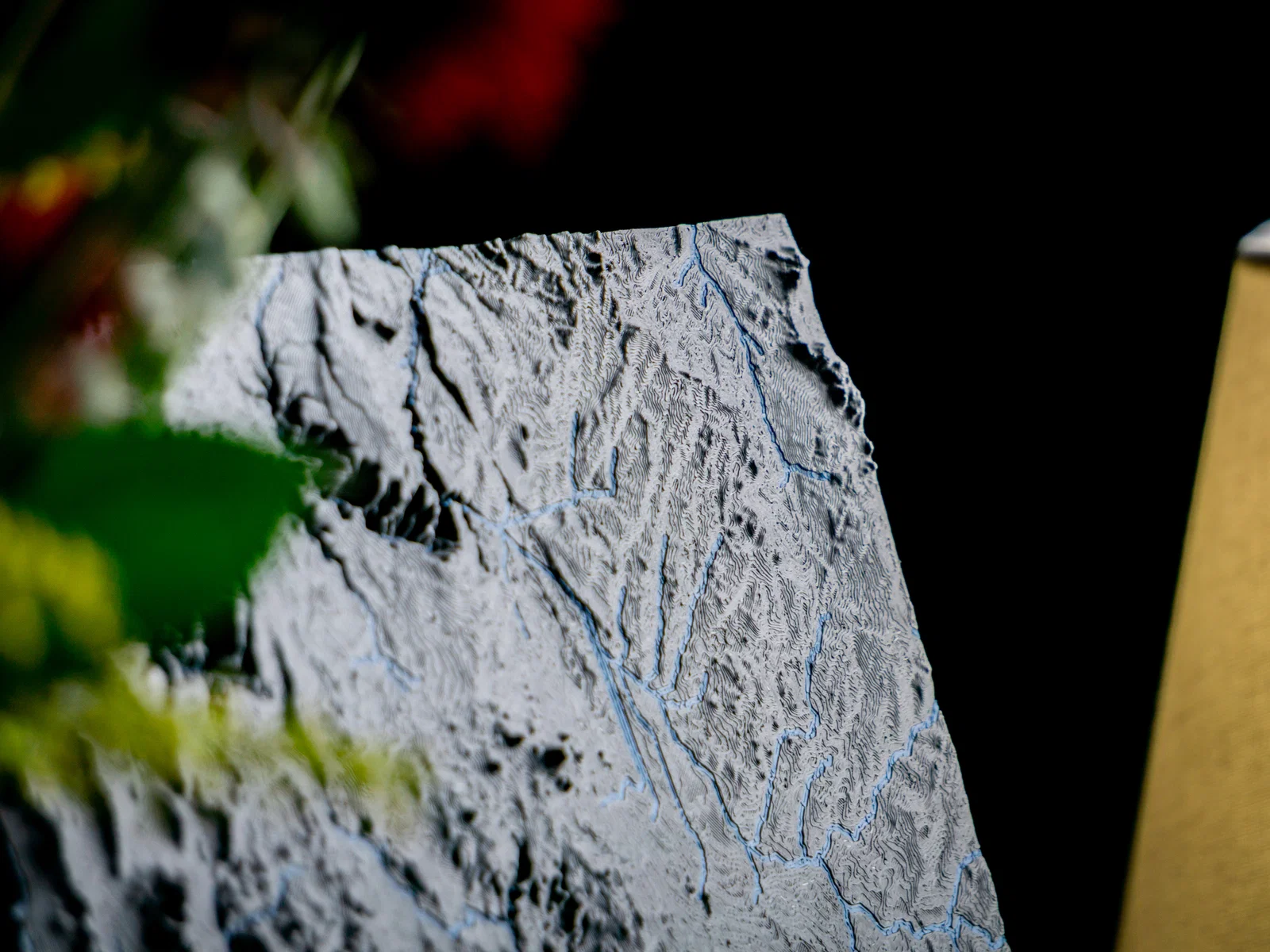

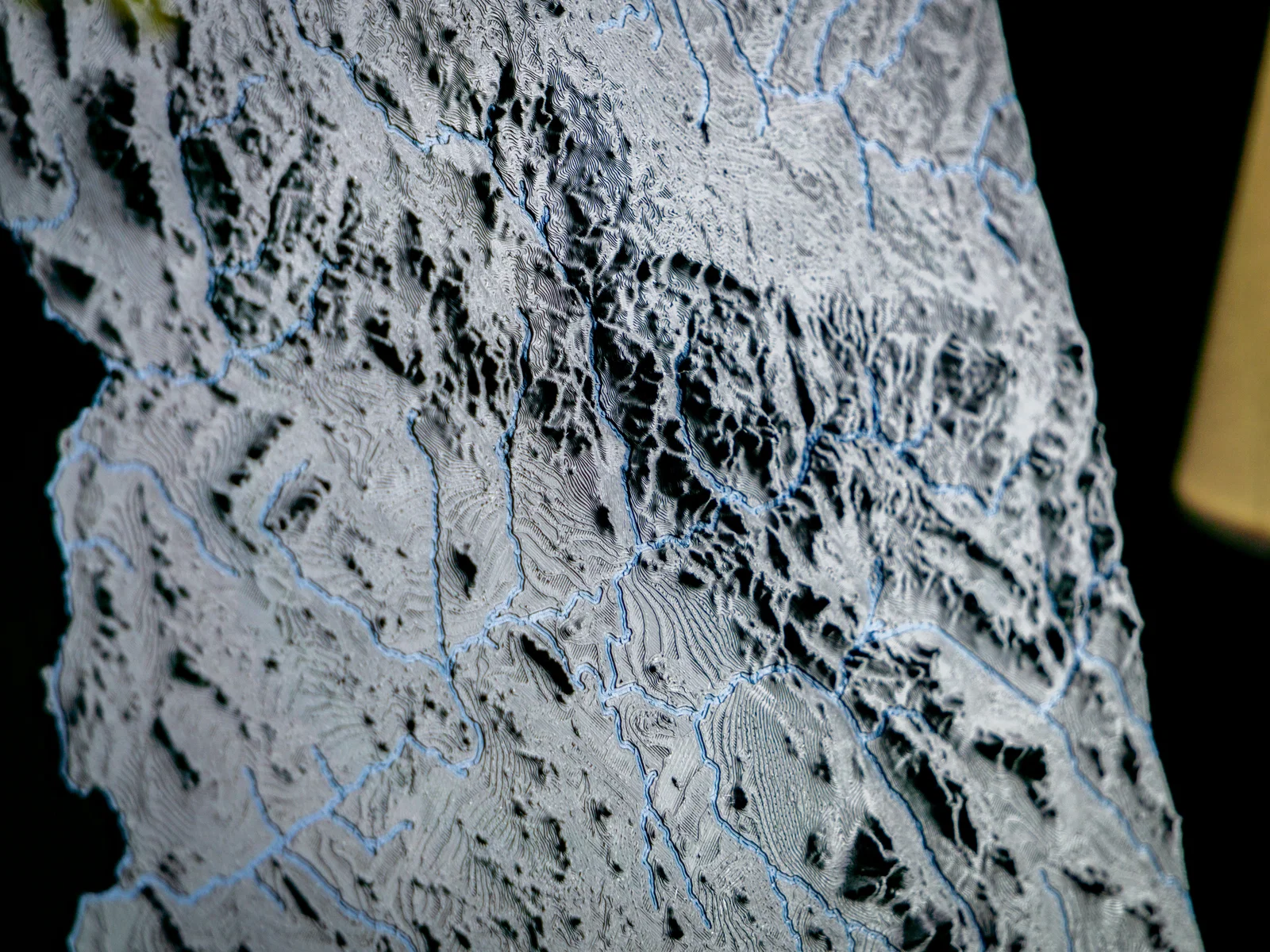

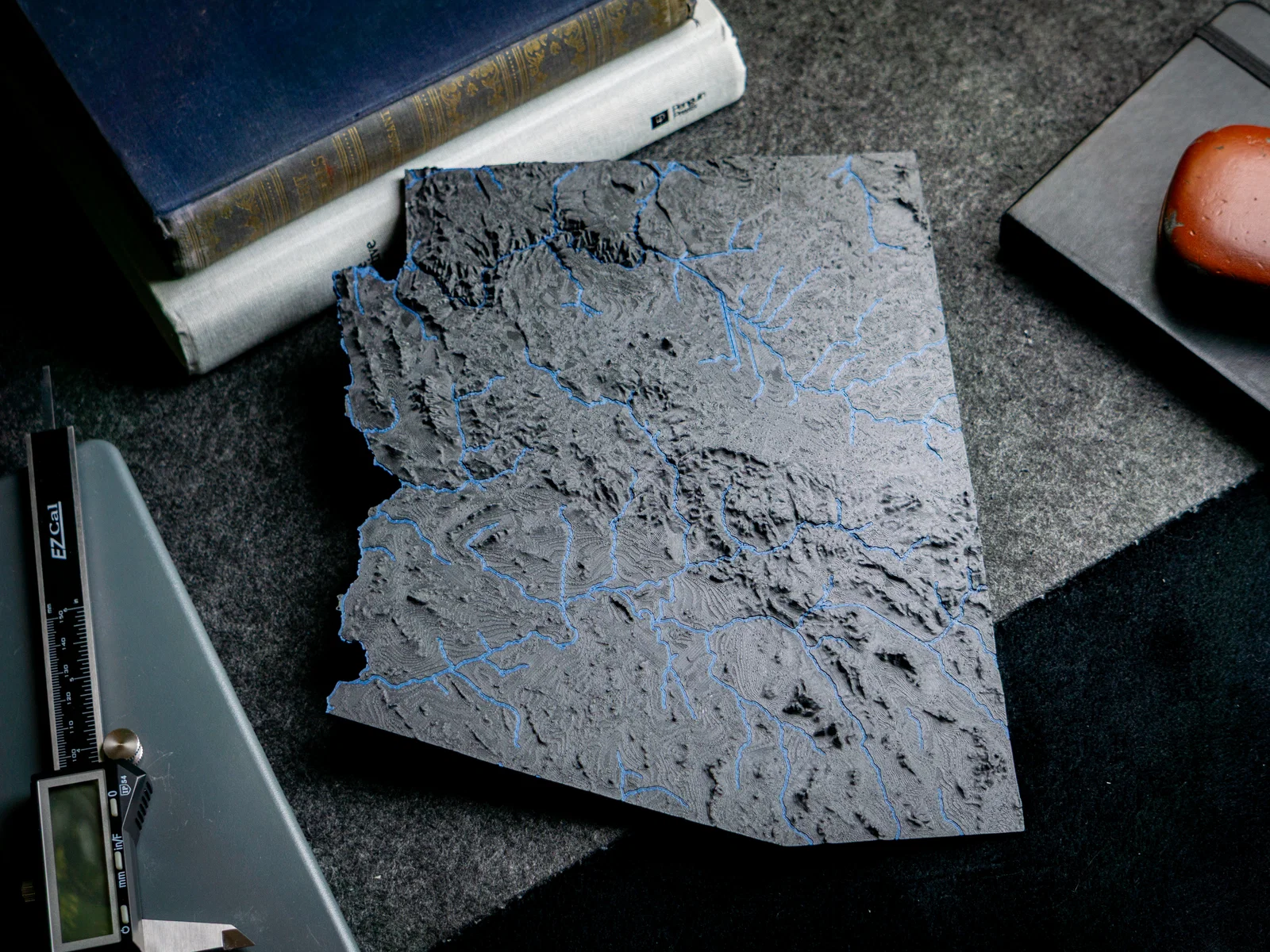

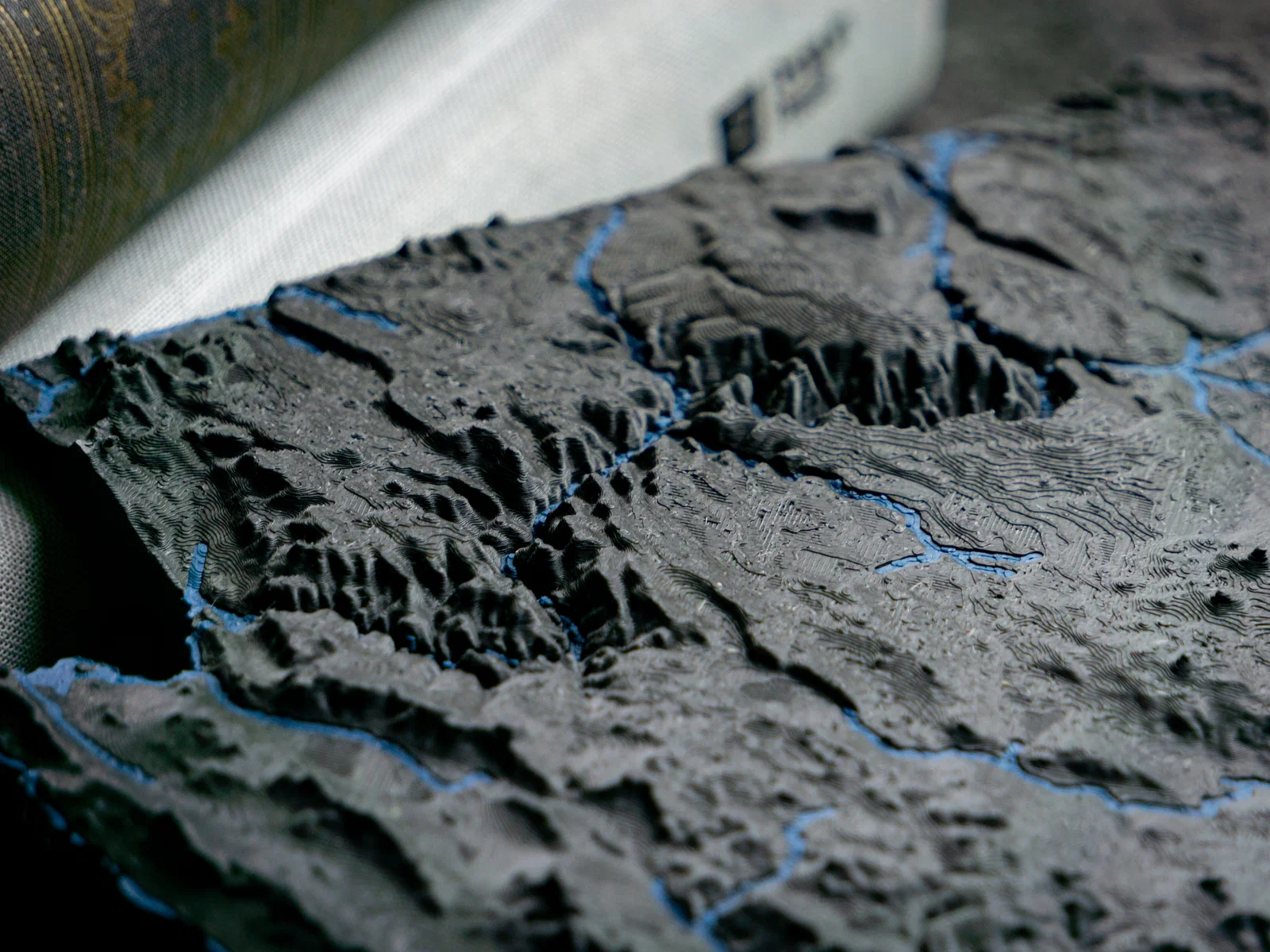

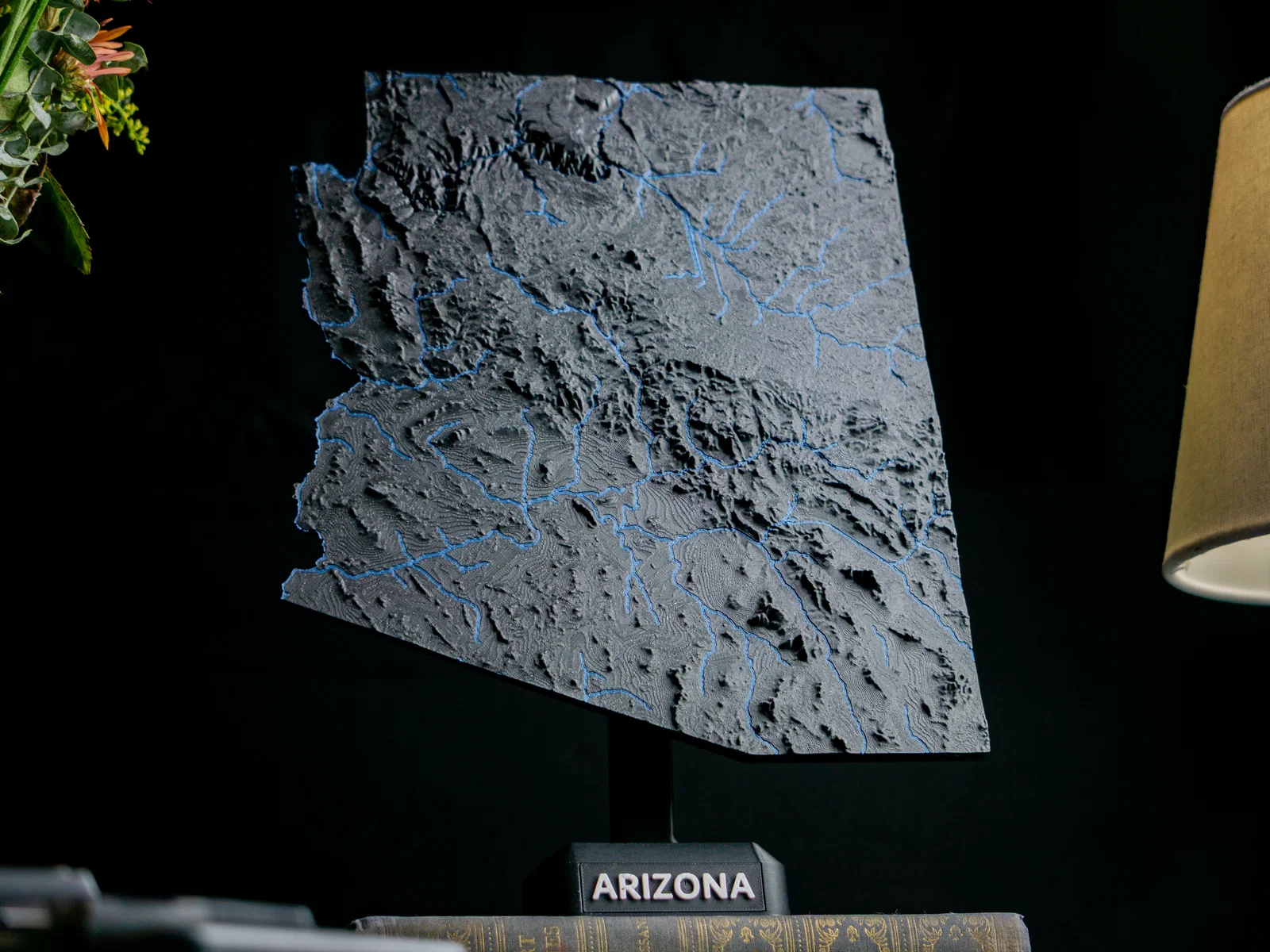

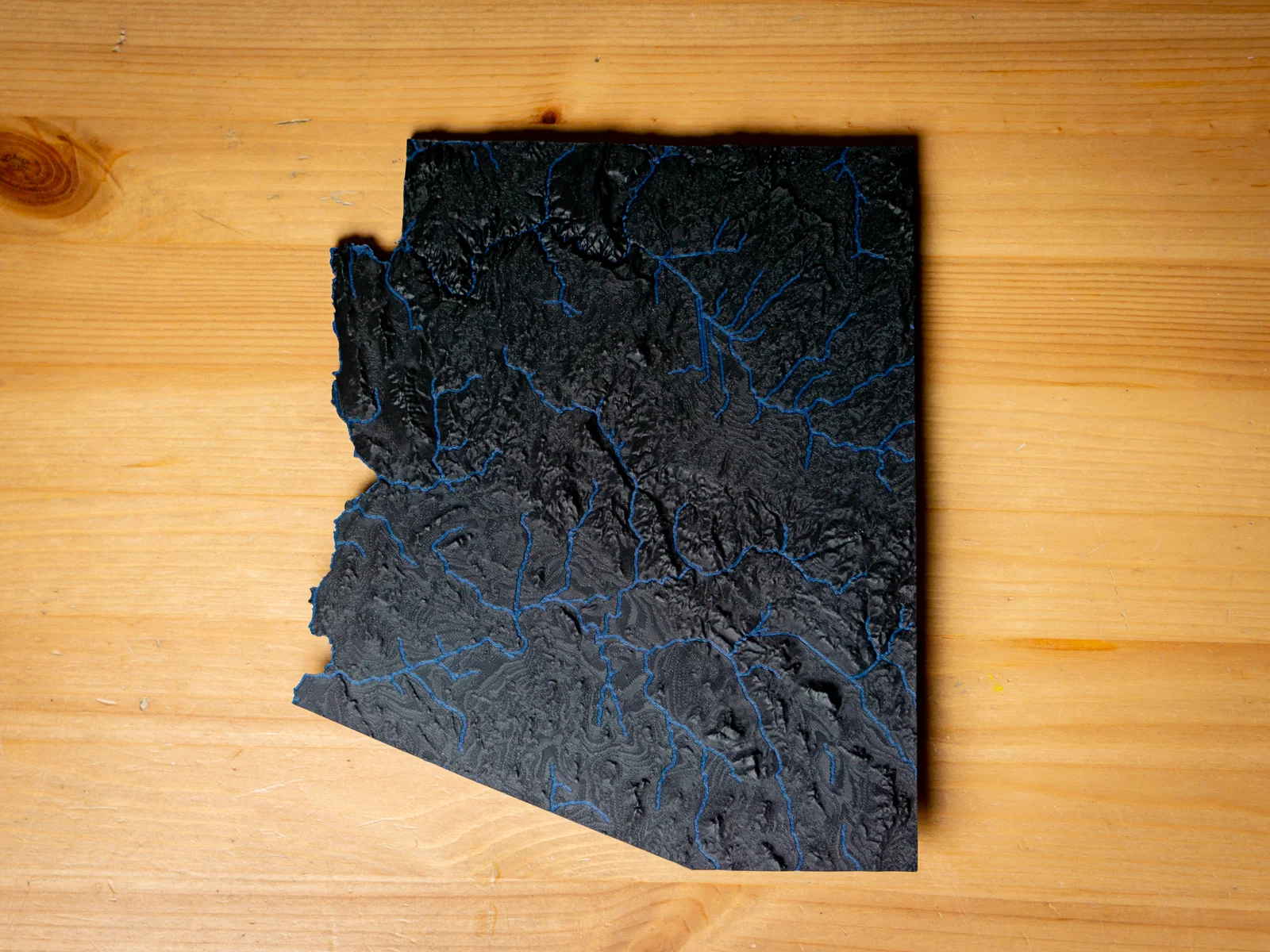

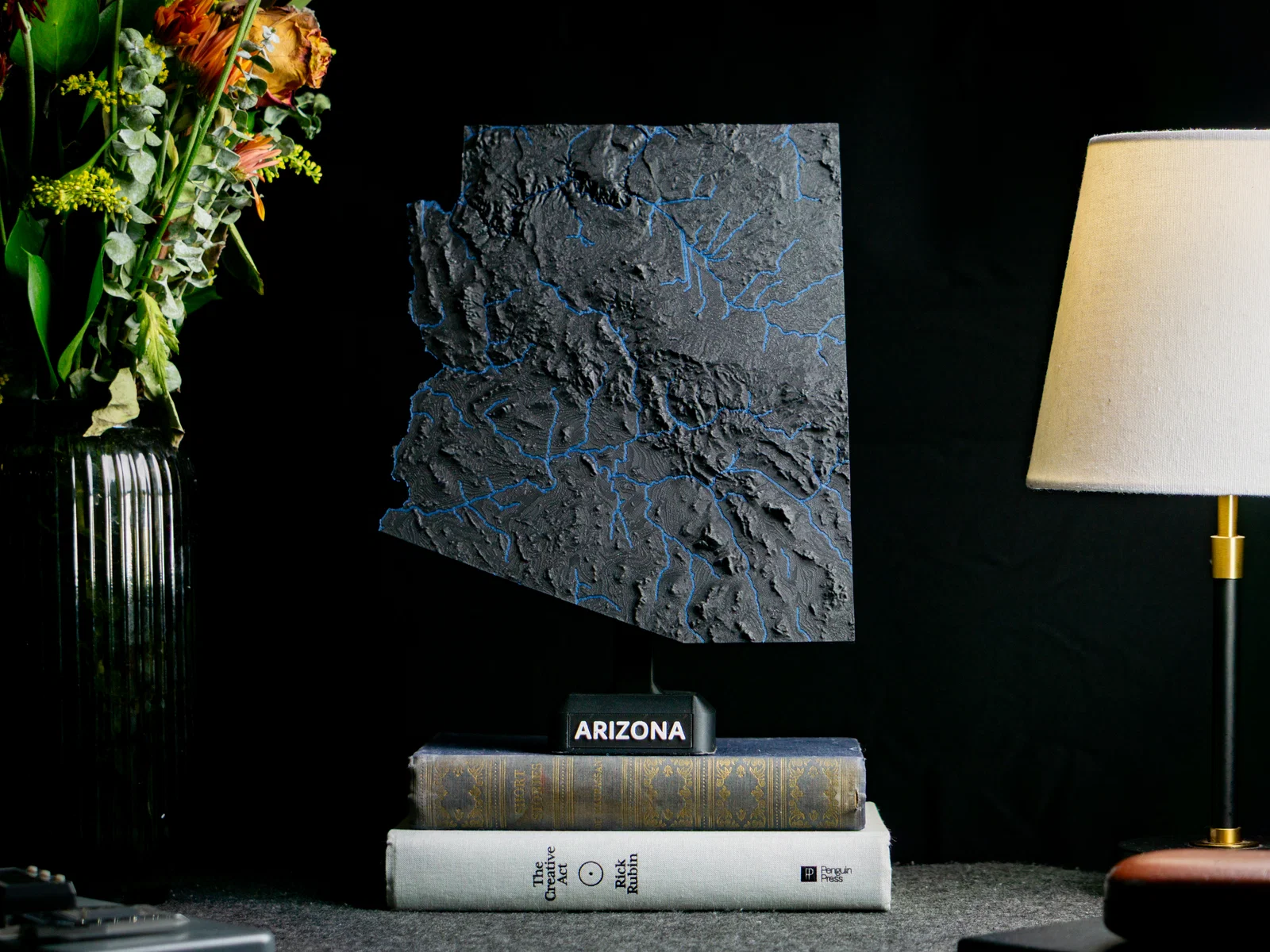

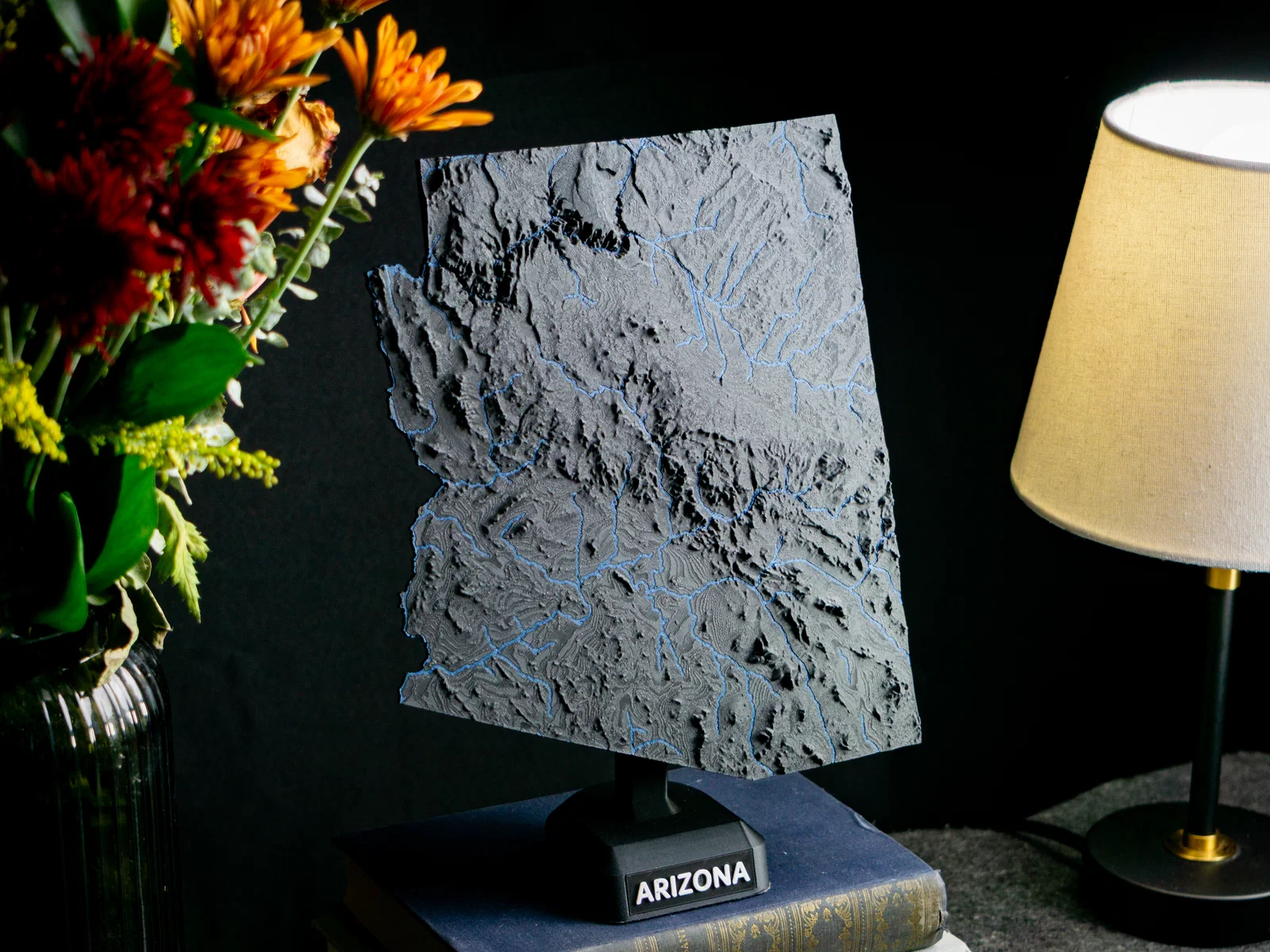

Ảnh model in trong listing bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
