Bản đồ địa hình Arkansas, USA (AR) kèm sông ngòi

Bản đồ địa hình nổi Arkansas, USA (AR) kèm sông ngòi và vùng nước ven bờ

Bản đồ địa hình & thủy hệ Arkansas, USA với núi, đường bờ, suối/sông và hồ theo kiểu in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như miếng ghép puzzle.

Tải thêm nhiều bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓

• AR-sqrt-dual.3mf 🌟 (Chỉ dùng dual extrusion ⚠)
• AR-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file mình cần để tải nhanh hơn và đỡ tốn bộ nhớ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Cách scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (dual) hoặc 1 màu (single) (extrusion)

STYLE* (tuỳ chọn)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file là style đặc biệt hoặc model dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tuỳ chọn)

Mảnh cắt sẵn dạng ghép khớp số ##, tối ưu cho bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các yếu tố nước nằm trên vùng đất thấp bị ngập. Phần đất ngập này có thể thấy khi in lớp nước bằng filament trong (transparent). Style mặc định giúp giảm dùng màu filament phụ (màu nước). _transparent_ style có các chi tiết nước xuyên suốt xuống dưới phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) hoặc trong suốt (transparent).

†Nếu không có file nhiều phần, nghĩa là mình chưa tạo bản ghép khớp cho bang này. Bạn follow và để lại comment yêu cầu để mình bổ sung/cập nhật về sau.

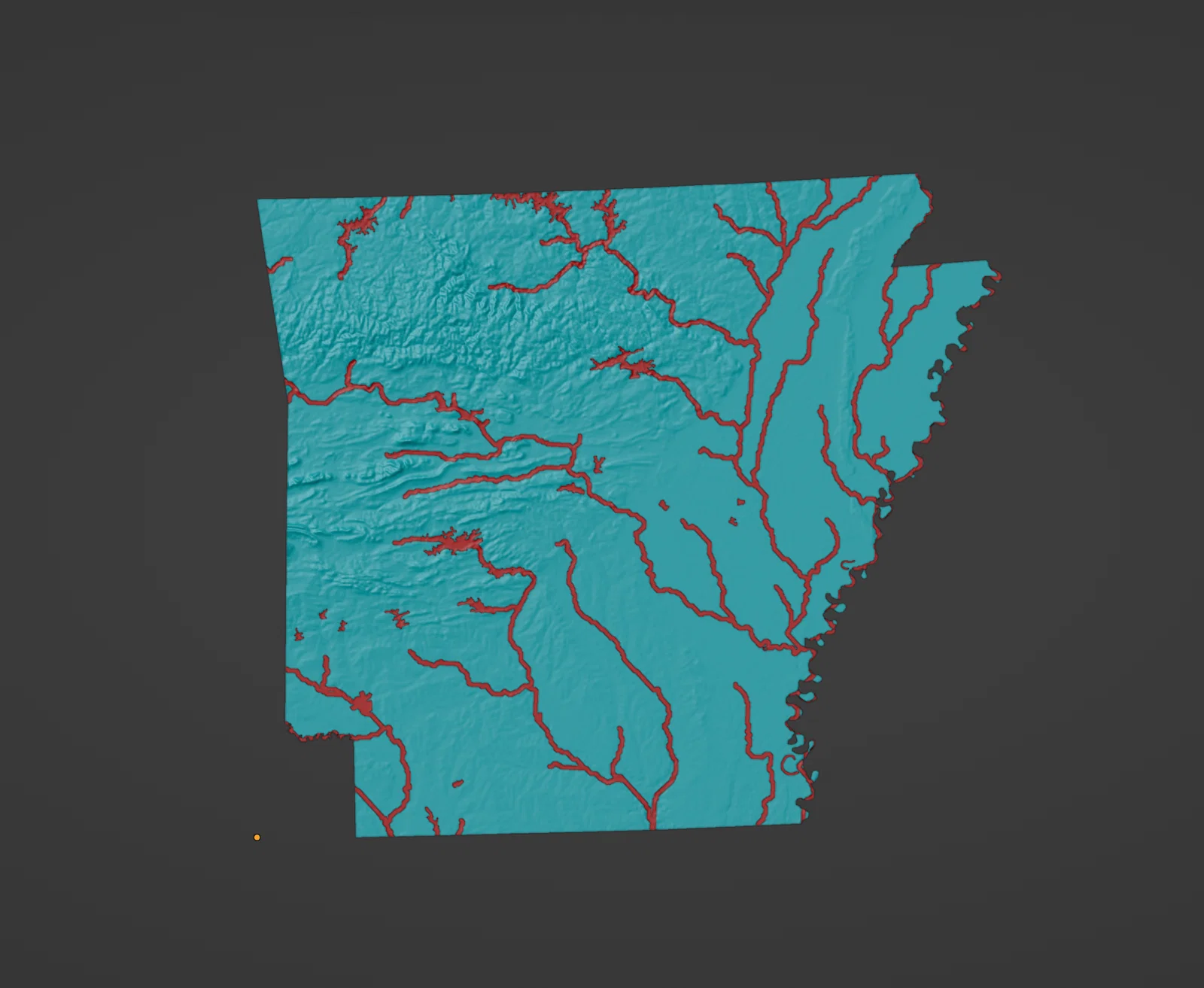

Model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF nhẹ hơn và lưu được các đối tượng land và water riêng biệt đã canh đúng vị trí, rất tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm slicer 3D khác.

Thiết lập in khuyến nghị

In model theo kiểu đặt phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Muốn làm nổi bật suối/sông, hồ và đường bờ, bạn có thể dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là chọn một màu khác so với màu nền!

Tải profile Cura tối ưu cho topo maps tại ĐÂY.

Bạn có thể scale model to/nhỏ tuỳ theo kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% từ tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước đó sẽ giúp các đối tượng in 2 màu luôn canh đúng nhau.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần thiết kế/in một địa điểm/bản đồ riêng để trưng bày hoặc làm quà? Liên hệ mình ([email protected]) để được hỗ trợ dịch vụ thiết kế & sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES, và USCB TIGER/Line.

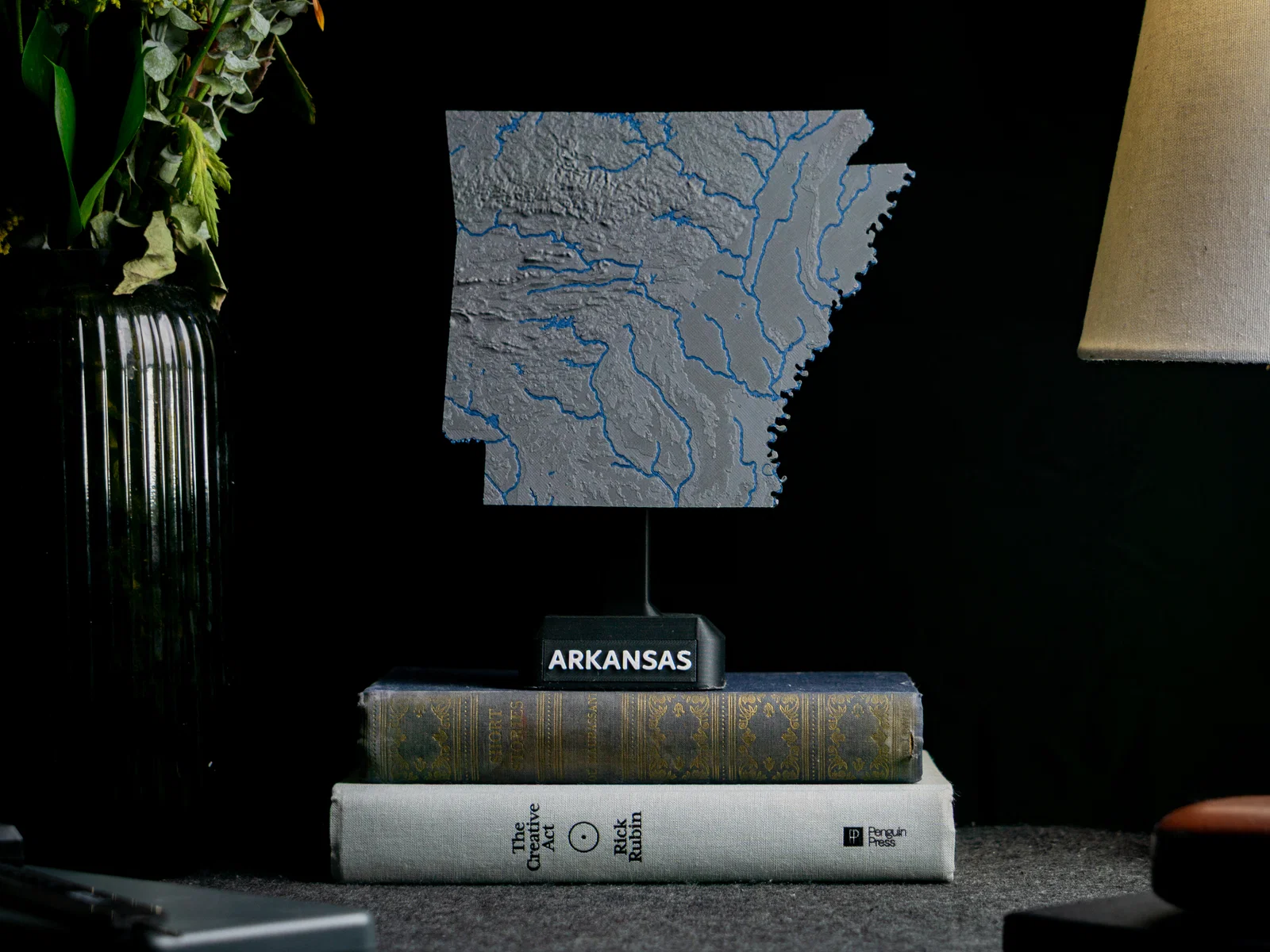

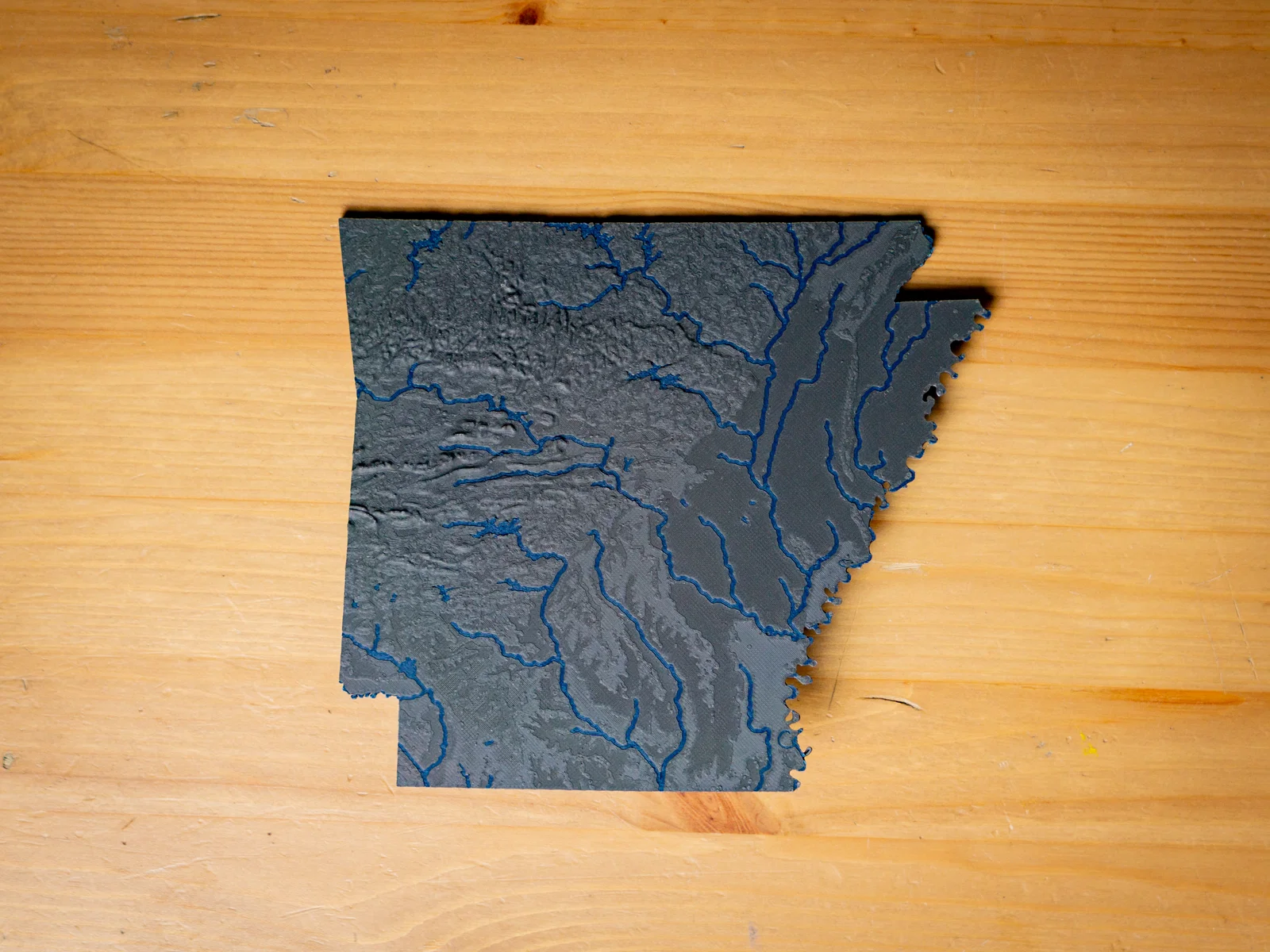

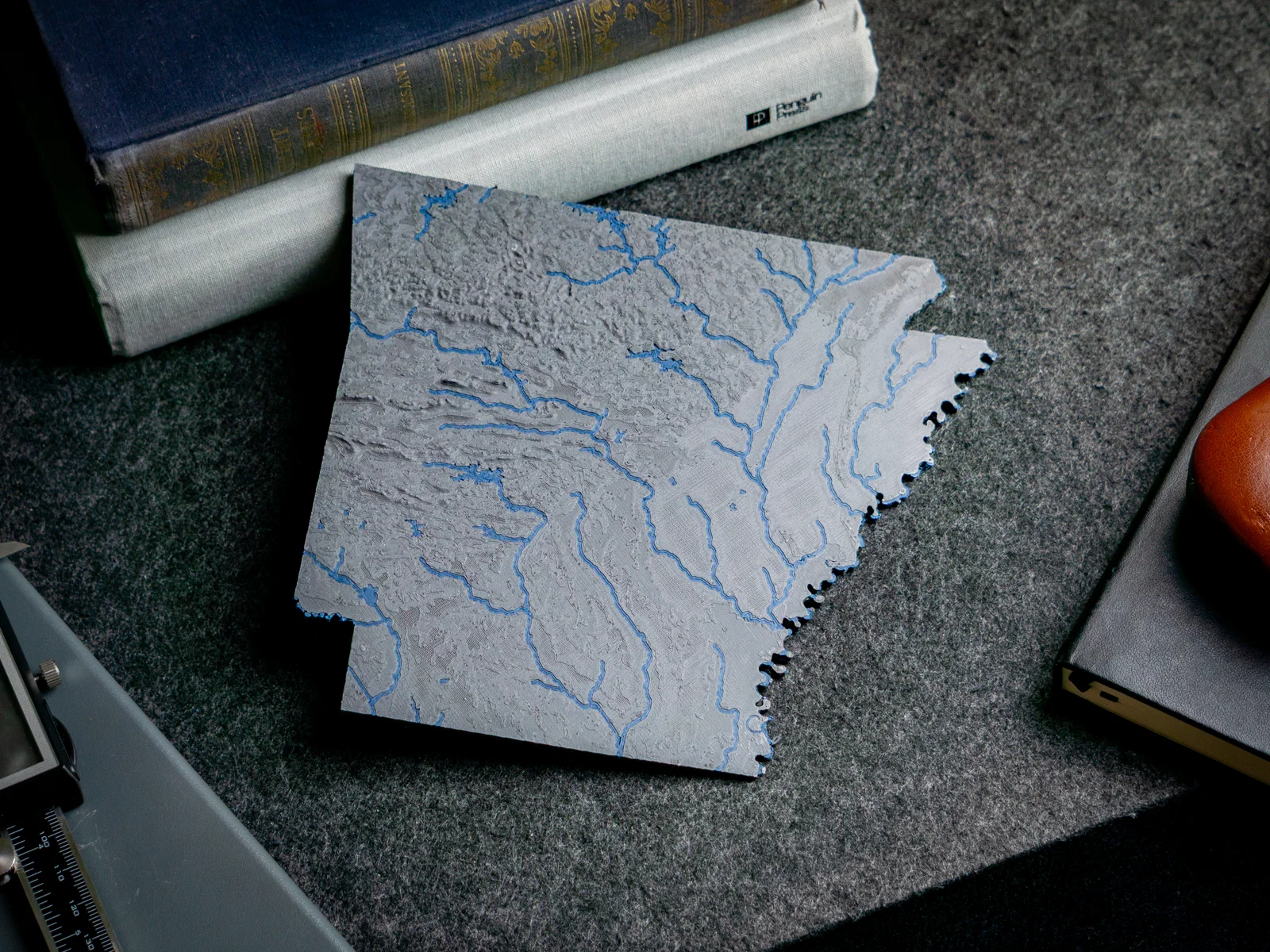

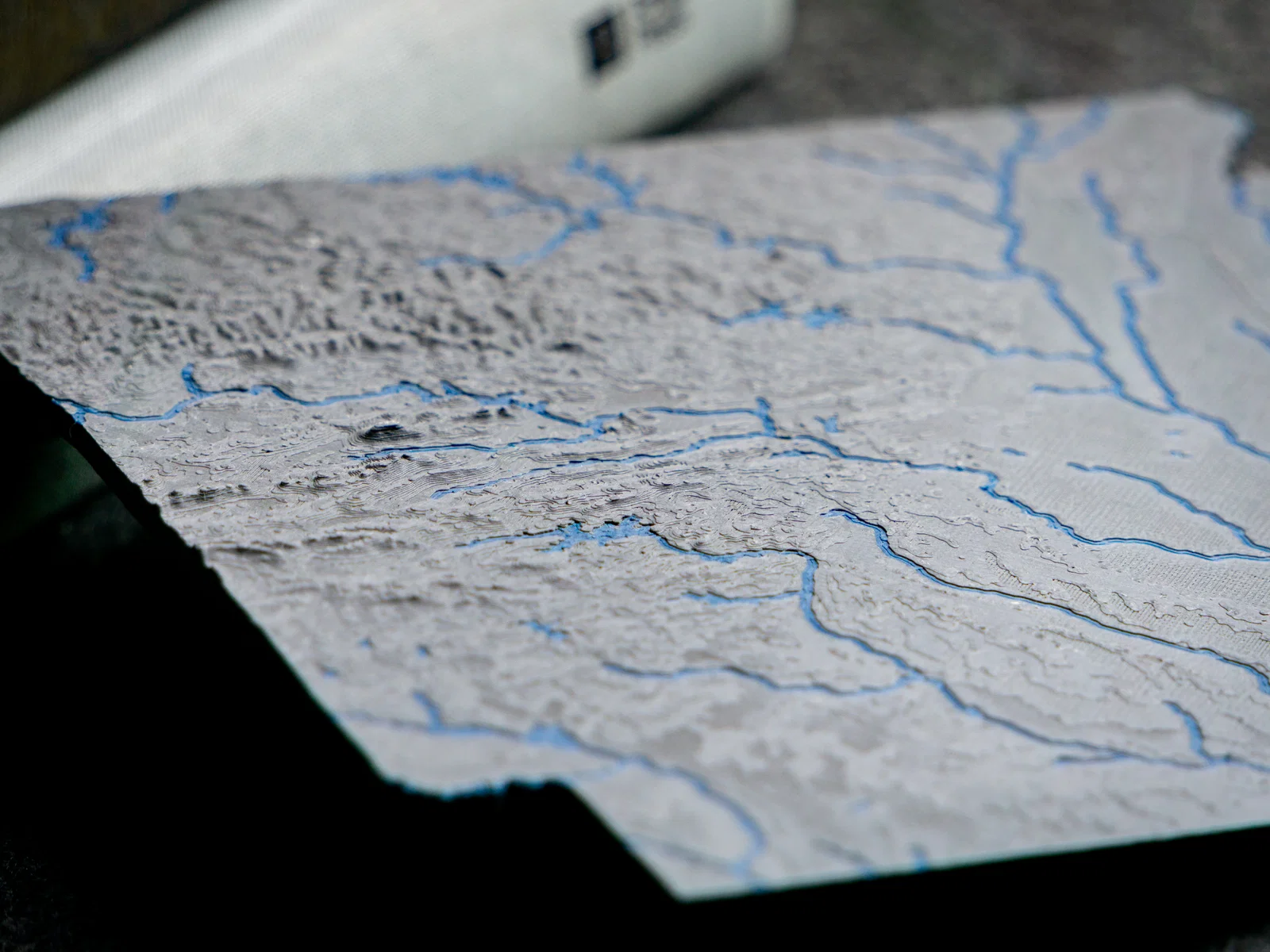

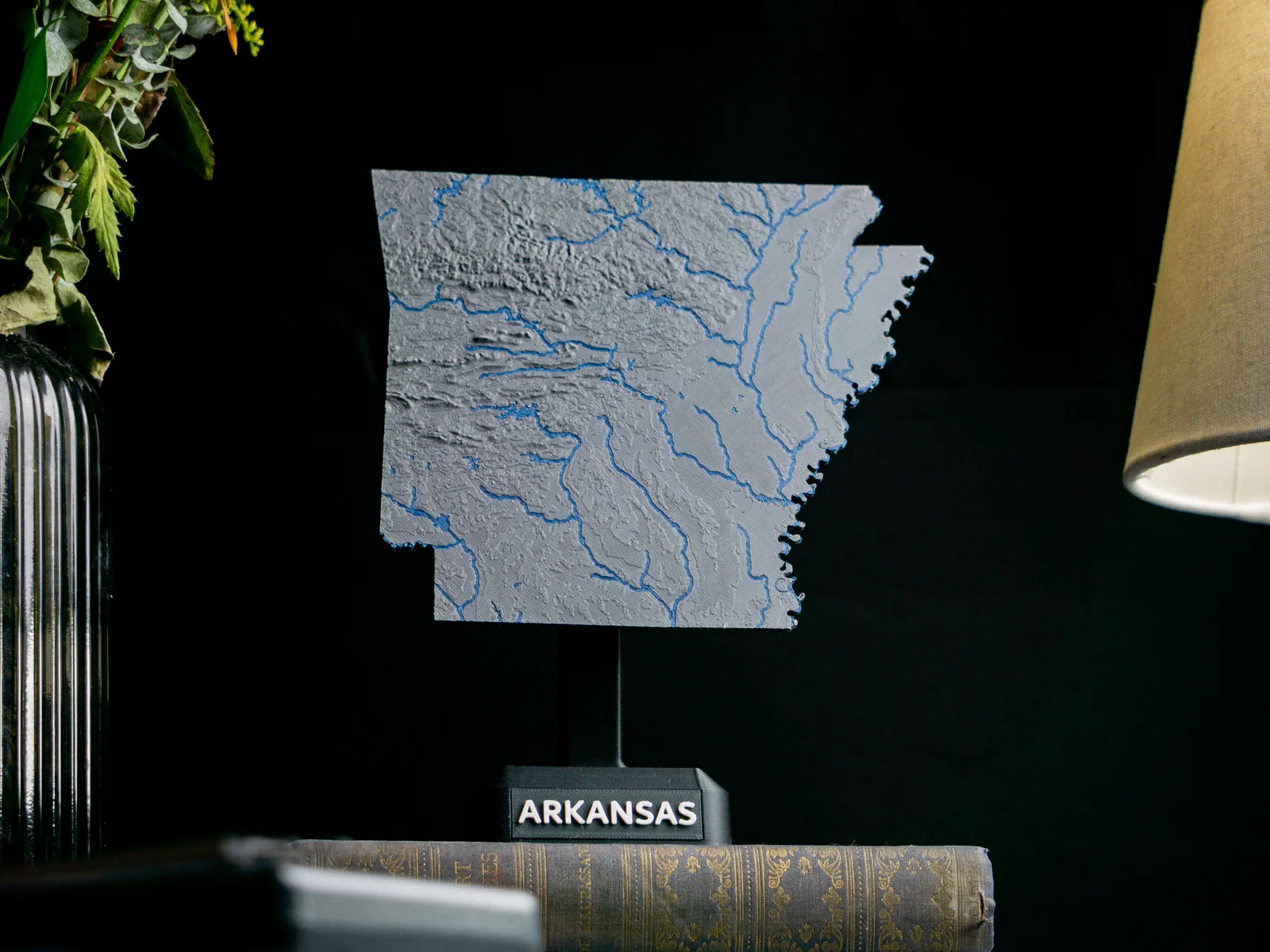

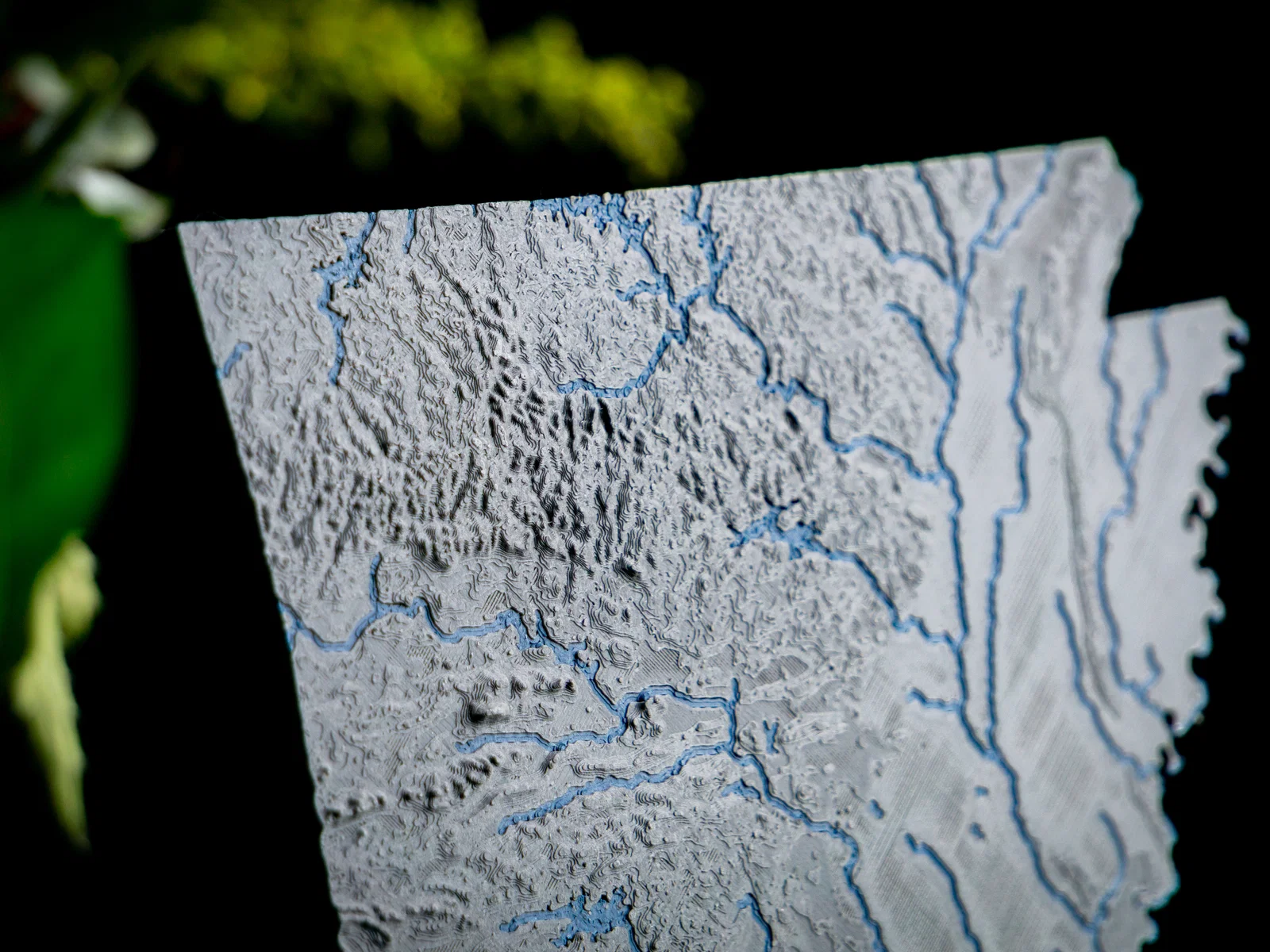

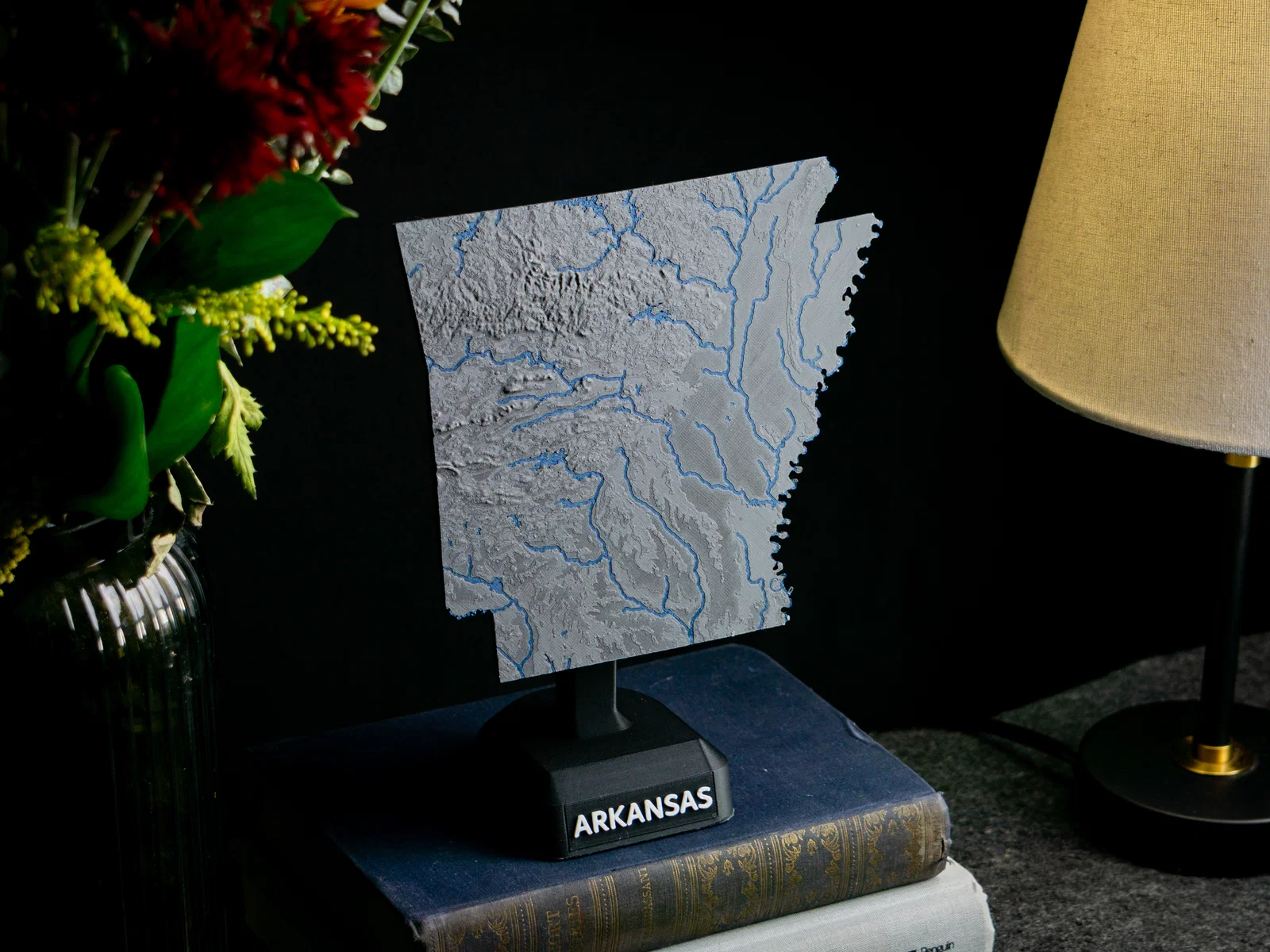

Ảnh model in trong bài đăng bởi JP Designs

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Hãy ủng hộ dữ liệu mở và phần mềm FOSS.
