QIDI Plus 4 - Lọc than hoạt tính (active carbon filter)
Bản remodel lọc than hoạt tính cho QIDI Plus 4, tăng lượng active carbon và thêm lớp lọc cơ bản. Thiết kế in box nằm ngang, khuyến nghị ABS/ASA, dùng mảnh filter gắn trên và bắt 2 ốc M3 để cố định.
Mô tả
Mình có thấy model này: Qidi Plus 4 Filtration system và mình thích cách nó dùng lọc HEPA đặt phía trên lớp active carbon. Tiếc là nó không hợp với mình, vì printhead cứ quẹt vô bên hông, in vài lần là bị gãy mất một bên. Nên mình quyết định tự làm phiên bản của riêng mình.
Bạn sẽ cần in cái box nằm ngang, vì làm vậy thì chỉ cần supports cho phần đáy. Khỏi nói cũng biết là nên in bằng ABS hoặc ASA thì tốt nhất, do nhiệt độ trong chamber khá cao.

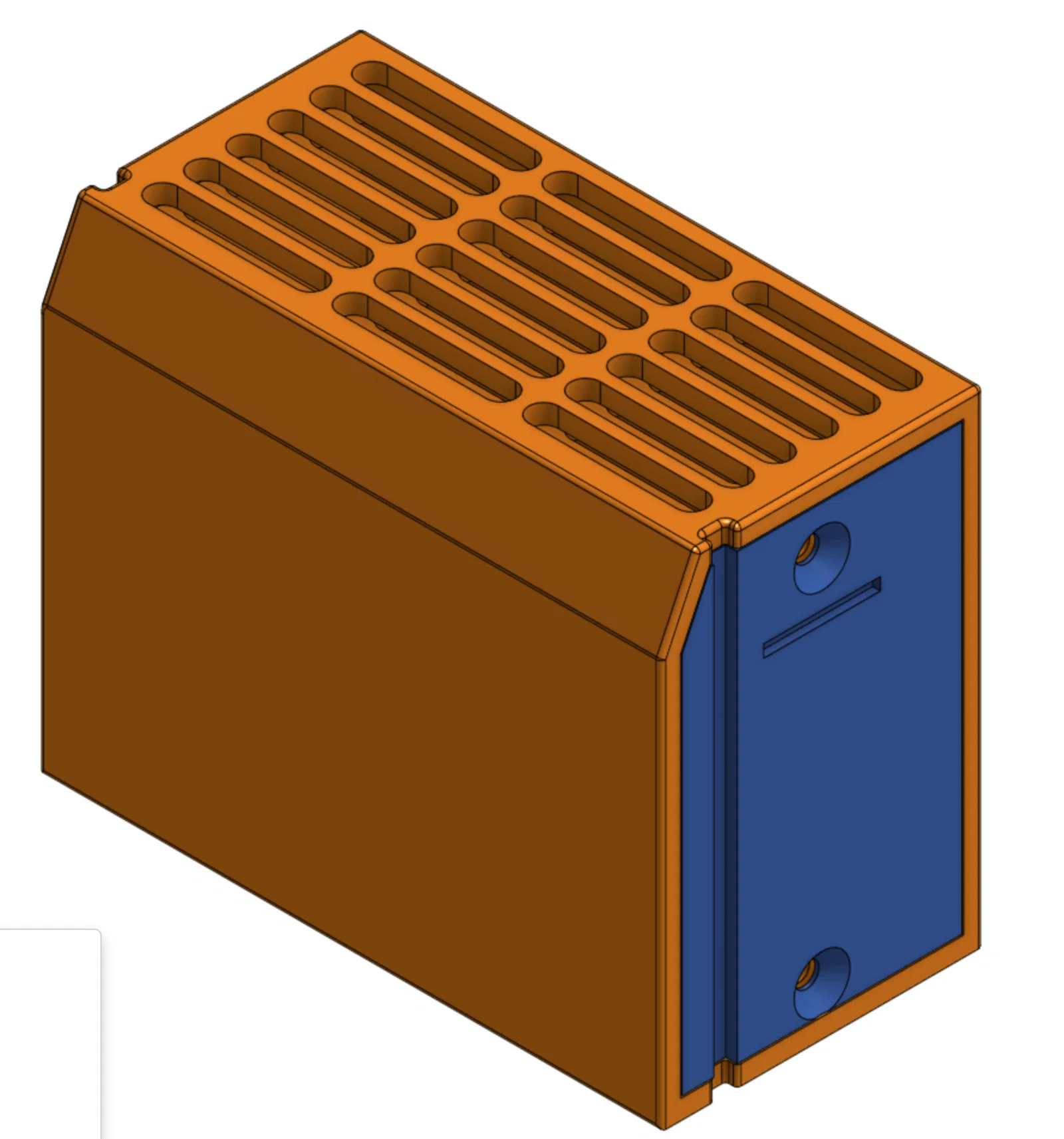

Mình dùng một phần nhỏ của cái filter này để gắn vào phía trên, và phần hông thì bắt bằng hai con ốc M3 để tránh bị rớt ra nếu nó không giữ chặt khi bạn lấy ra khỏi máy in. Các con ốc sẽ tự ăn ren vào nhựa. Mình đang tính làm một phiên bản dùng ê-cu hoặc heat inserts ở bản sau, nhưng hiện tại mình chưa gặp vấn đề gì khi mở ra đóng vô.
Mình in với layer height 0.2 mà không gặp vấn đề gì.
Phần side cần được in với mặt ngoài hướng ra ngoài, và cũng cần supports cho cái rãnh ở bên hông. Mình chọn slice với “supports on buildplate only” trong Orcaslicer.
