Adapter Benchdog trượt cho Toggle Clamp GH201B MFT 19/20mm

Tác giả teslapunk

Lượt tải
152
Lượt thích
43
Lượt coi
942
Tải tất cả (.zip)· 4 file · 328,7 KB· 328,7 KB

File 4 328,7 KB

  • MFT_Kniehebelspanner_Adapter_GH201B_19mm_1776445890.stlSTL · 112,5 KB
  • MFT_Kniehebelspanner_Adapter_GH201B_20mm_1776445891.3mf3MF · 52,1 KB
  • MFT_Kniehebelspanner_Adapter_GH201B_20mm_1776445893.stlSTL · 112,4 KB
  • MFT_Kniehebelspanner_Adapter_GH201B_19mm_1776445893.3mf3MF · 51,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#306050
Danh mục
DIY
Ngày đăng

Mô tả

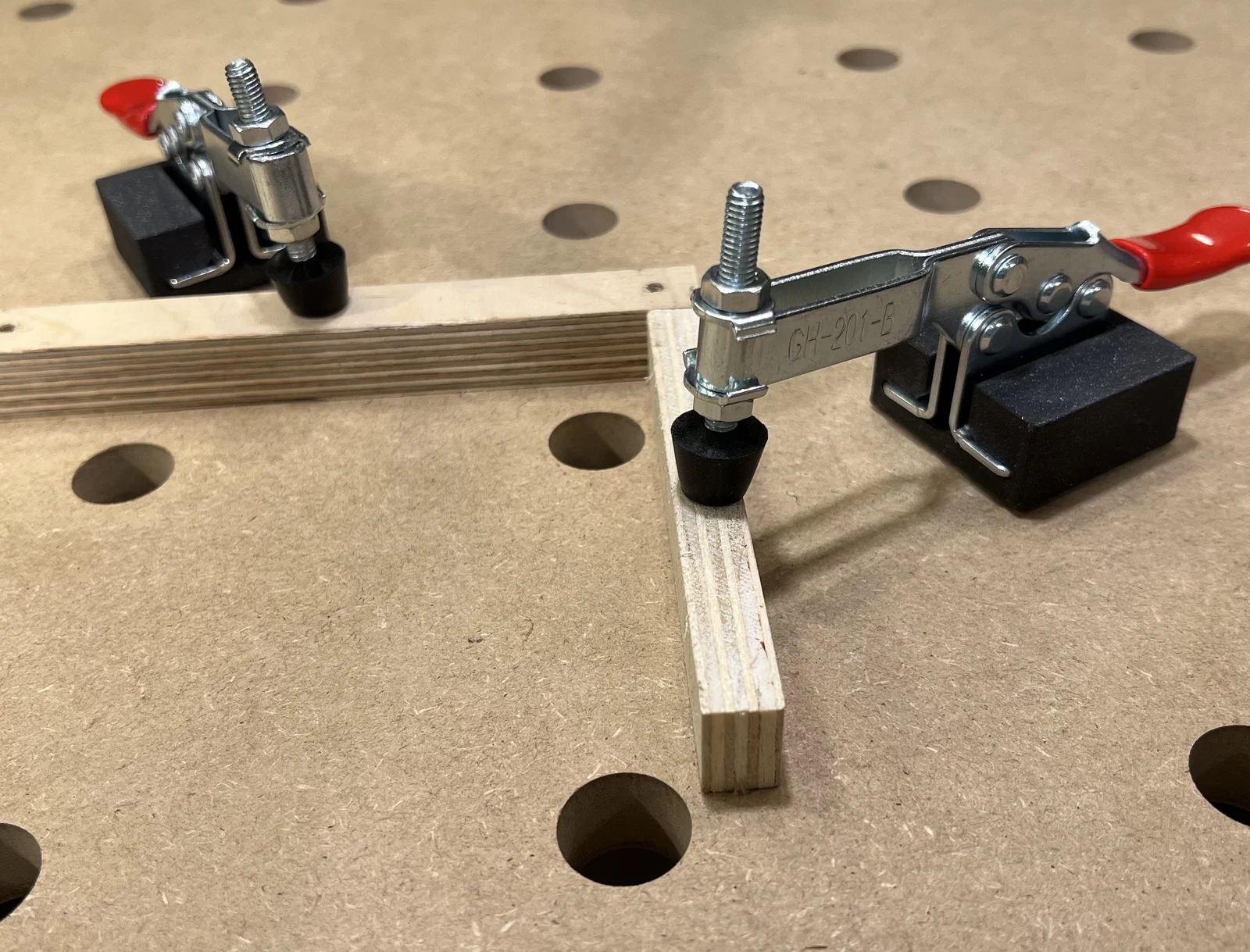

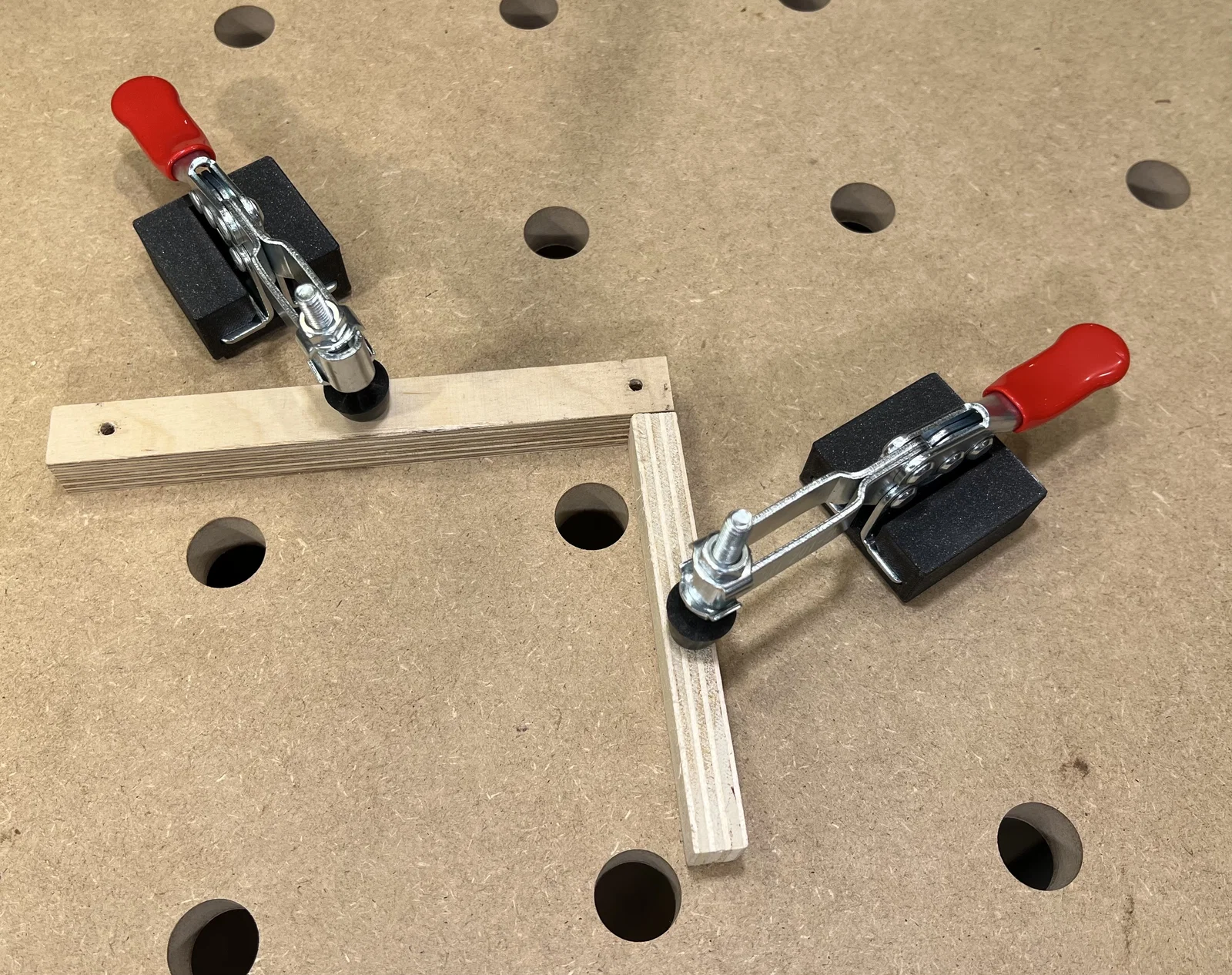

Đây là một đế trượt (slide-in) dành cho toggle clamp GH201B, dùng cho lỗ benchdog 19 và 20mm.

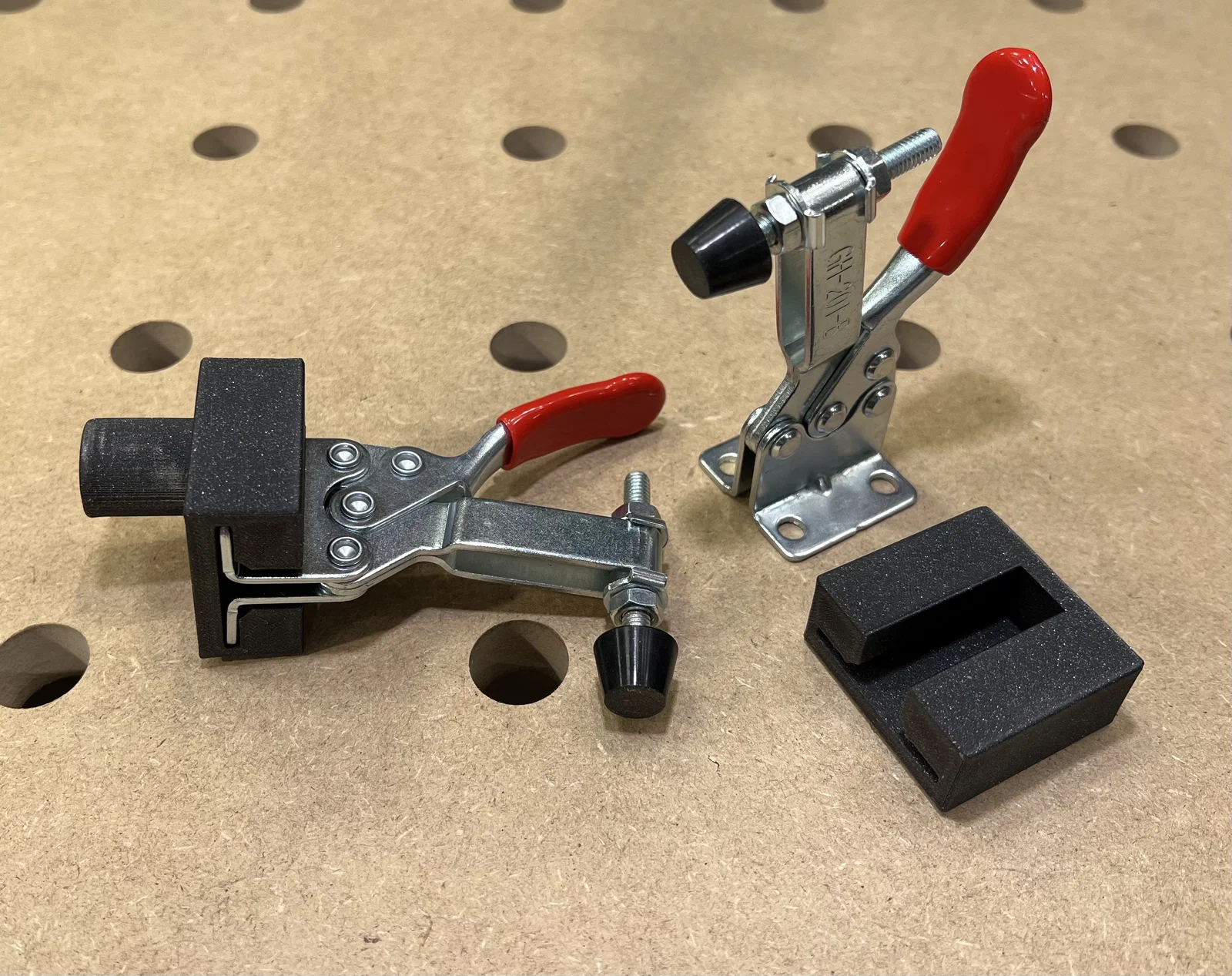

Bạn chỉ cần trượt toggle clamp vào rãnh (slot), nên không cần dùng vít.

PLA, hướng in để đúng như khi xuất từ file STL, dùng supports và 100% infill. Lượng vật liệu chỉ khoảng gấp đôi so với 25% infill nhưng độ ổn định tăng lên rất nhiều!

Lưu ý: Dù model được thiết kế chính xác 19 / 20mm, bản in của bạn vẫn có thể sai lệch do dung sai máy in, loại filament sử dụng, và chất lượng lỗ MFT của bạn… nên mong bạn đừng trách mình nếu có chênh lệch. Cứ in ra và thử xem có vừa không. Nếu không vừa, hãy chỉnh scaling trục Y và Z trong slicer rồi thử lại. Ngoài ra, có thể bạn cũng cần tinh chỉnh flow rate của filament.

Đừng siết lực kẹp quá mạnh trừ khi bạn dùng filament gia cường (reinforced).
