Vỏ ESP-WROOM-32 ESP32 (ESP32 Case) nắp snap-fit
Vỏ ESP-WROOM-32 ESP32 với nắp snap-fit không cần ốc/keo, có lỗ để nhấn nút bằng kẹp giấy và khe luồn dây phía sau. Có bản vỏ cao cho Dupont và Version 2 kèm bản hẹp, in không cần support.
Mô tả

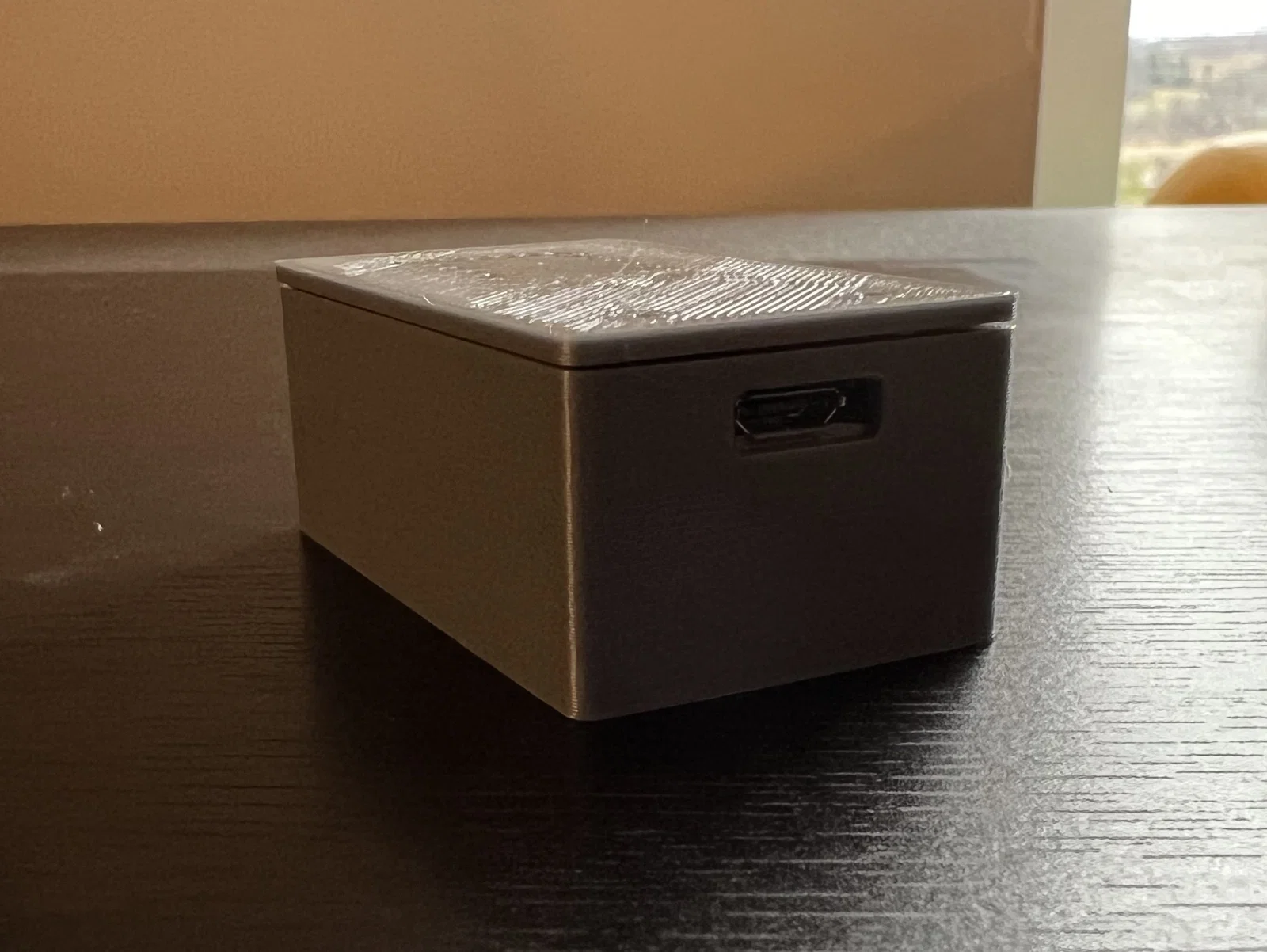

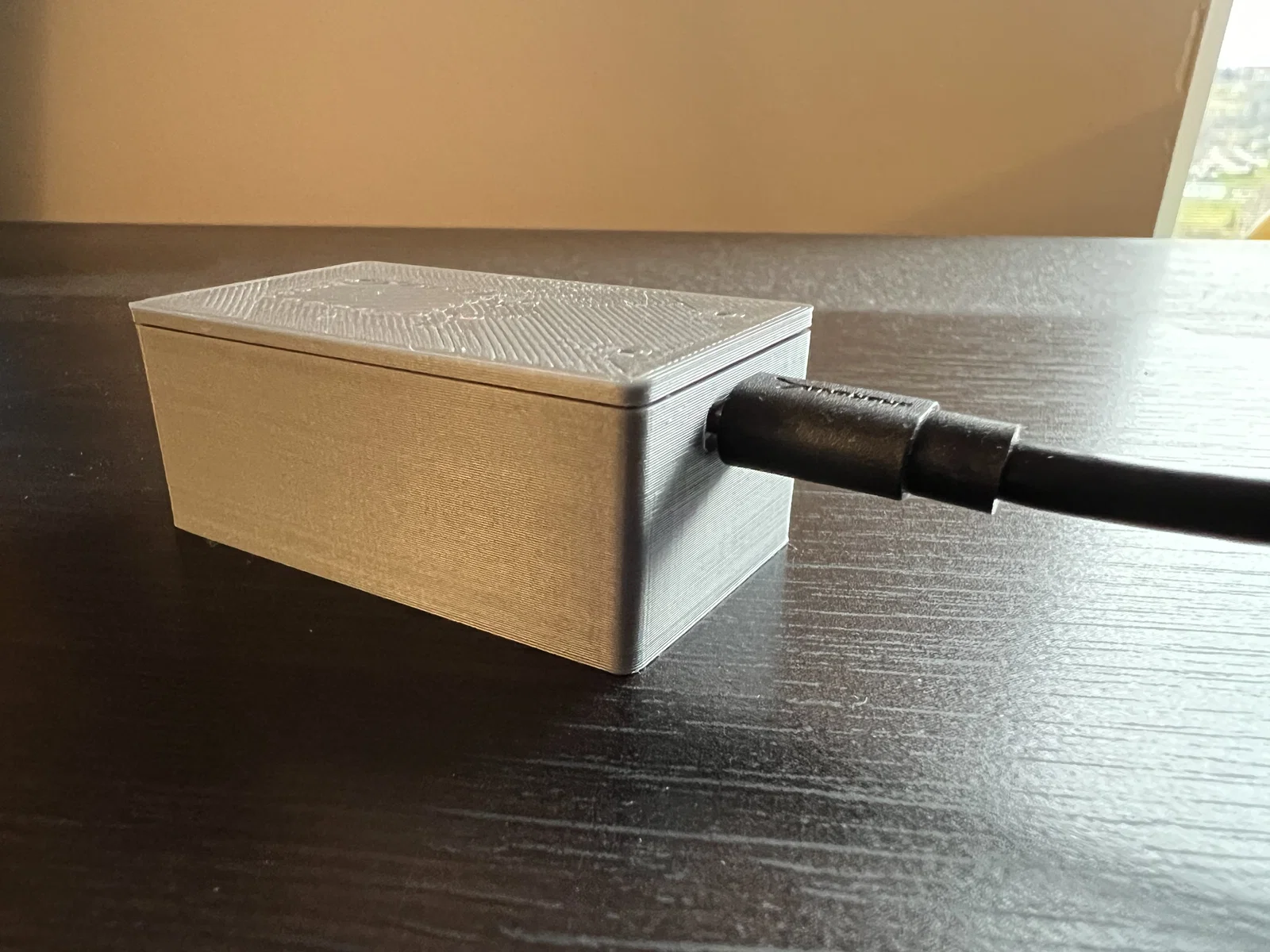

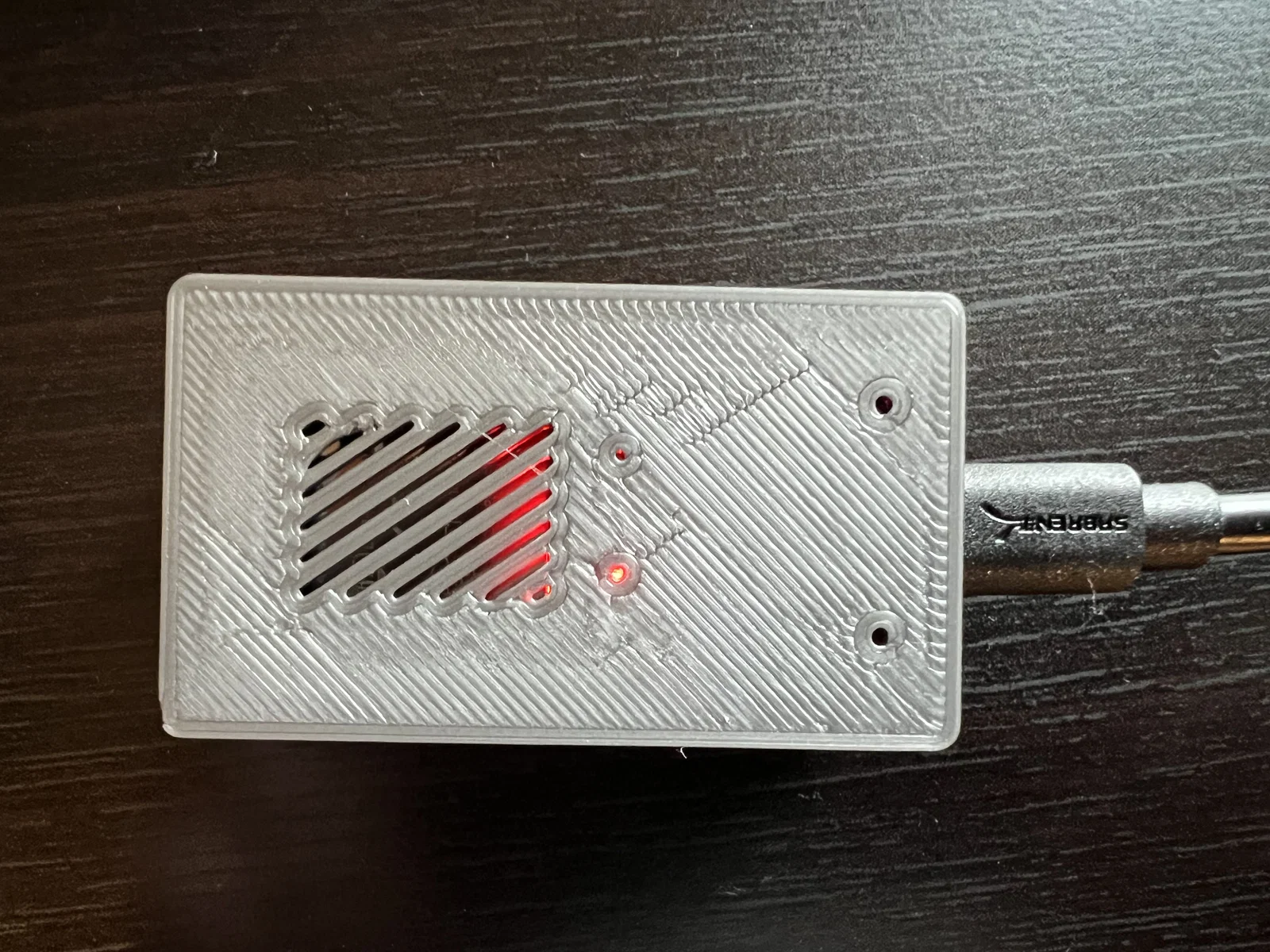

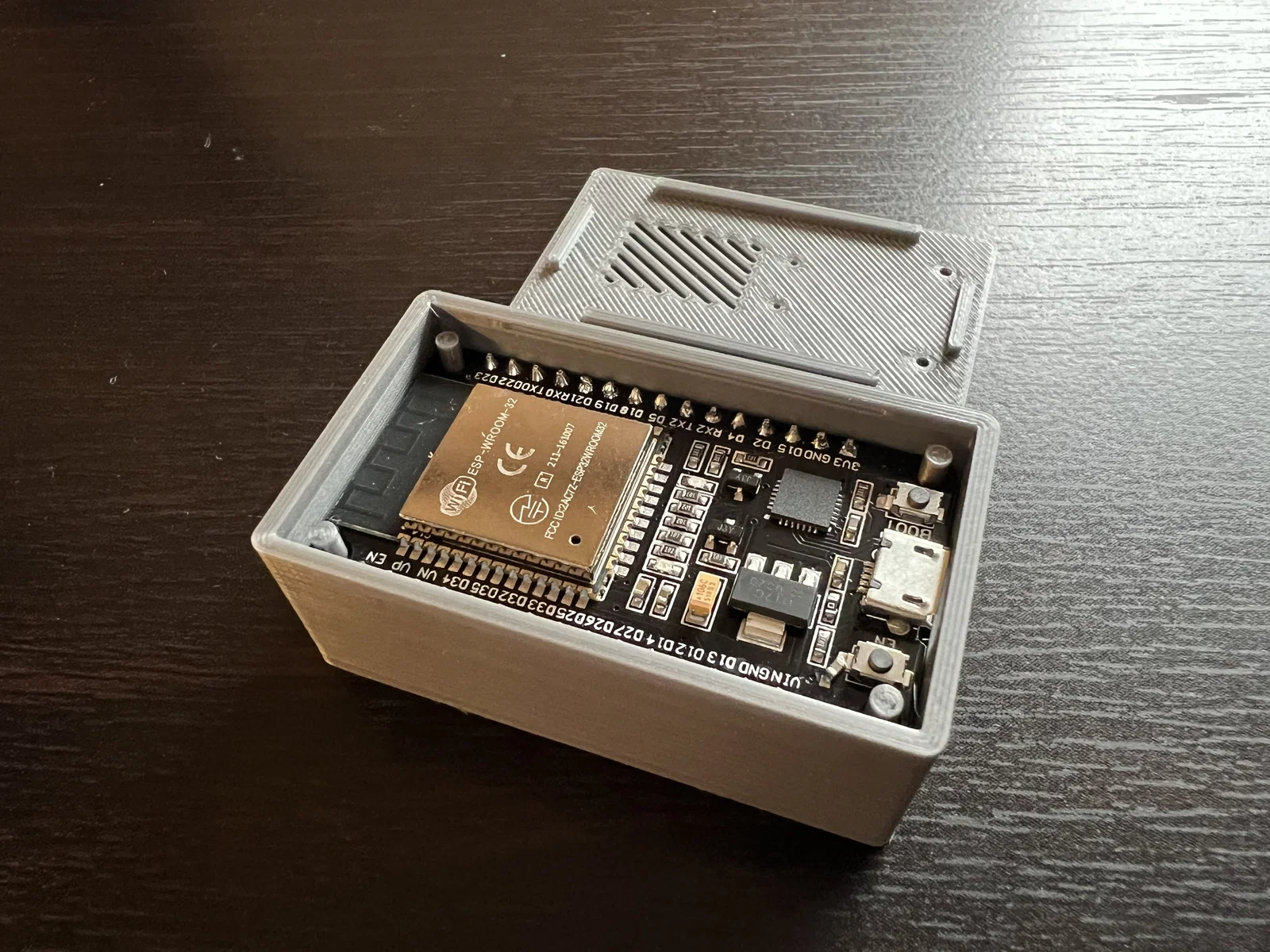

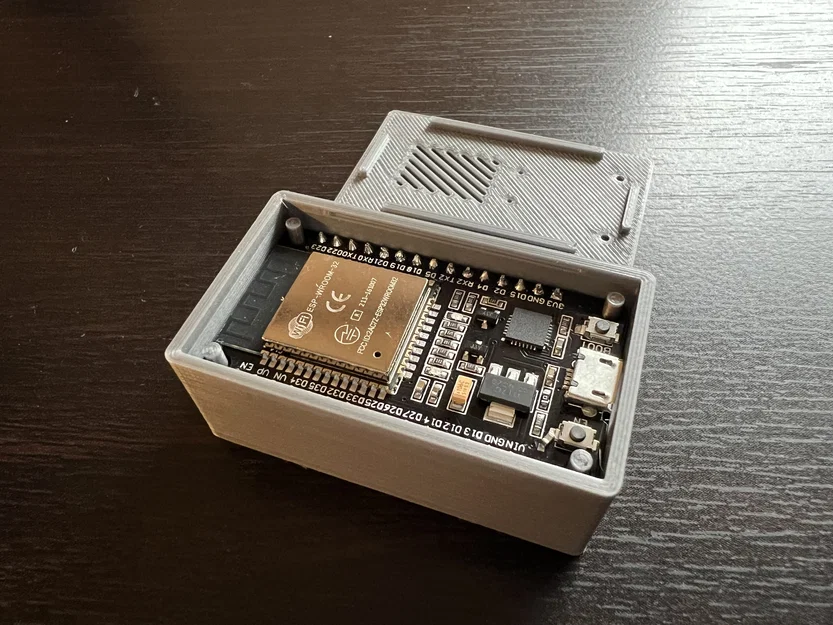

Vỏ cho ESP-WROOM-32 ESP32. Nắp dạng snap-fit bấm vào là khớp, không cần ốc hay keo, và có các lỗ để bạn dùng kẹp giấy (paperclip) nhấn nút. Phần đế đủ sâu để chừa chỗ cho hàng pin header trên board, dù mình đã tháo (de-solder) cái của mình. Phía sau vỏ có một khe hở để luồn dây ra ngoài cho dự án của bạn.
Mình cũng thêm một phiên bản vỏ cao hơn, phòng khi ai muốn dùng đầu nối Dupont cắm trên header.
**11/22/2024: Đã upload Version 2 và một phiên bản hẹp hơn - Dựa trên góp ý ở phần bình luận, mình chỉnh lại vài điểm so với thiết kế gốc. Nói chung là mình làm các standoff dính liền vào thành vỏ và bỏ các chốt (pins) ở phía trên, nên có thể nhét vừa bản USB C vào vỏ, kể cả khi đầu USB C nhô ra khỏi PCB một chút.
Mình cũng upload một phiên bản vỏ hẹp hơn, phù hợp với một số biến thể ESP32-WROOM-32 khác (không có lỗ cho standoff). Bản này dùng được cho cả phiên bản micro-USB lẫn USB C.
Tất cả chi tiết đều in được không cần support. Mình khuyến nghị layer height 0.2 và nozzle 0.4 mm.
