Cửa Sovol SV08 (JLS Mod V2)

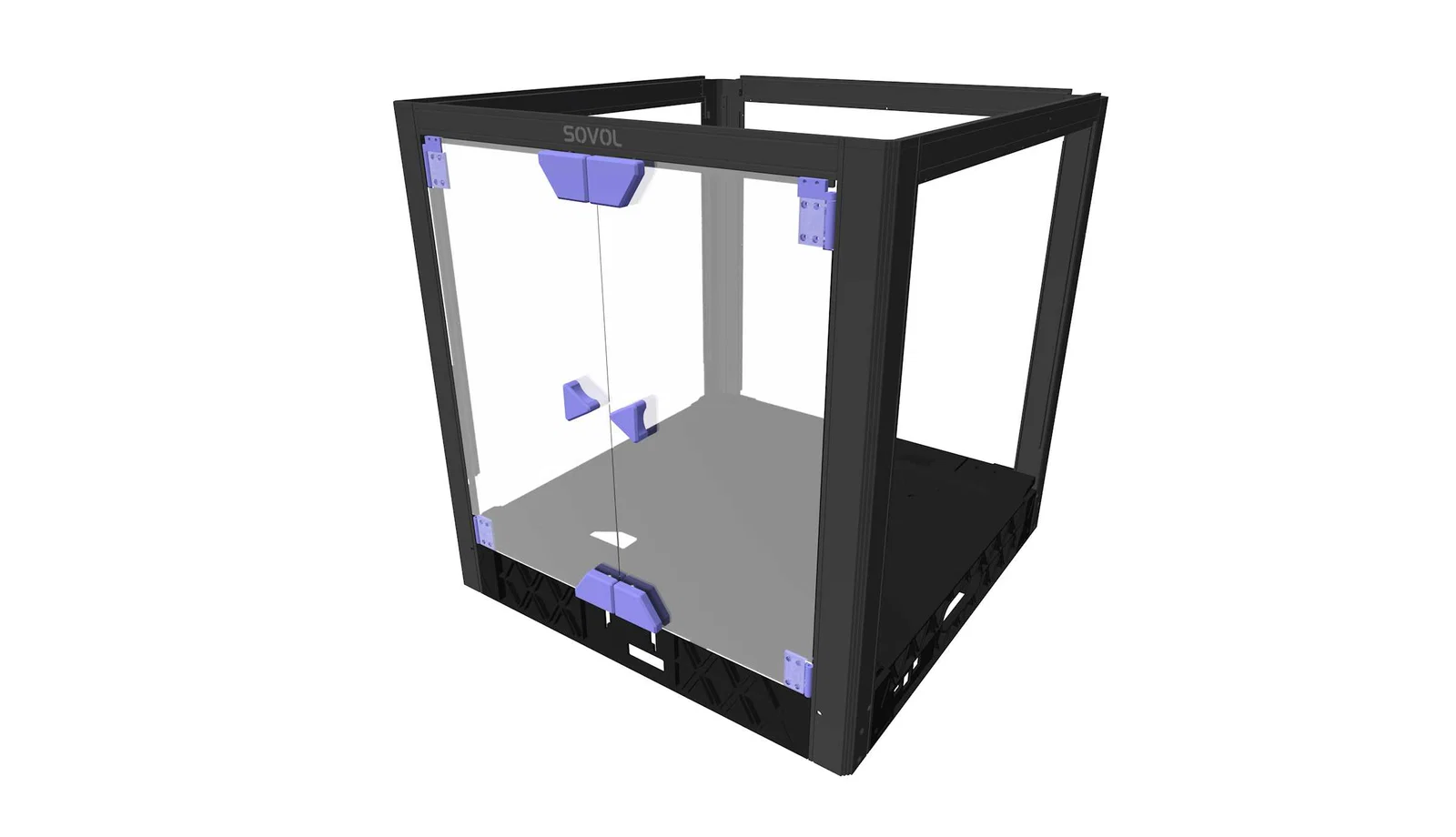

Bộ cửa cho Sovol SV08 (JLS Mod V2) tận dụng đúng các lỗ có sẵn trên khung, dùng tay nắm và hệ cố định bằng nam châm của Sovol (đã redesign để đóng êm). Có kèm DXF cắt panel, kèm BOM; khuyến nghị in ABS/ASA và washer TPU.
Mô tả

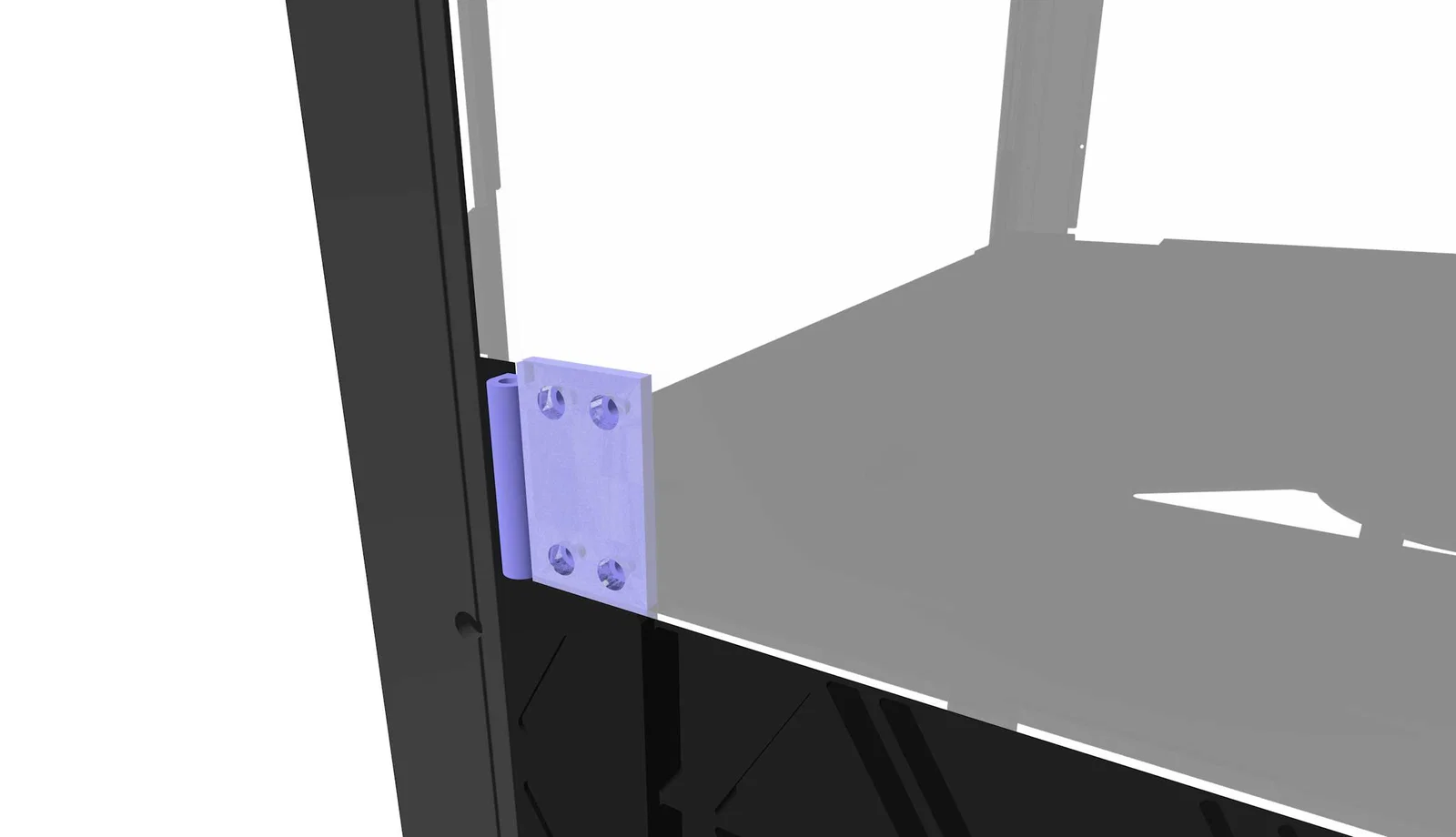

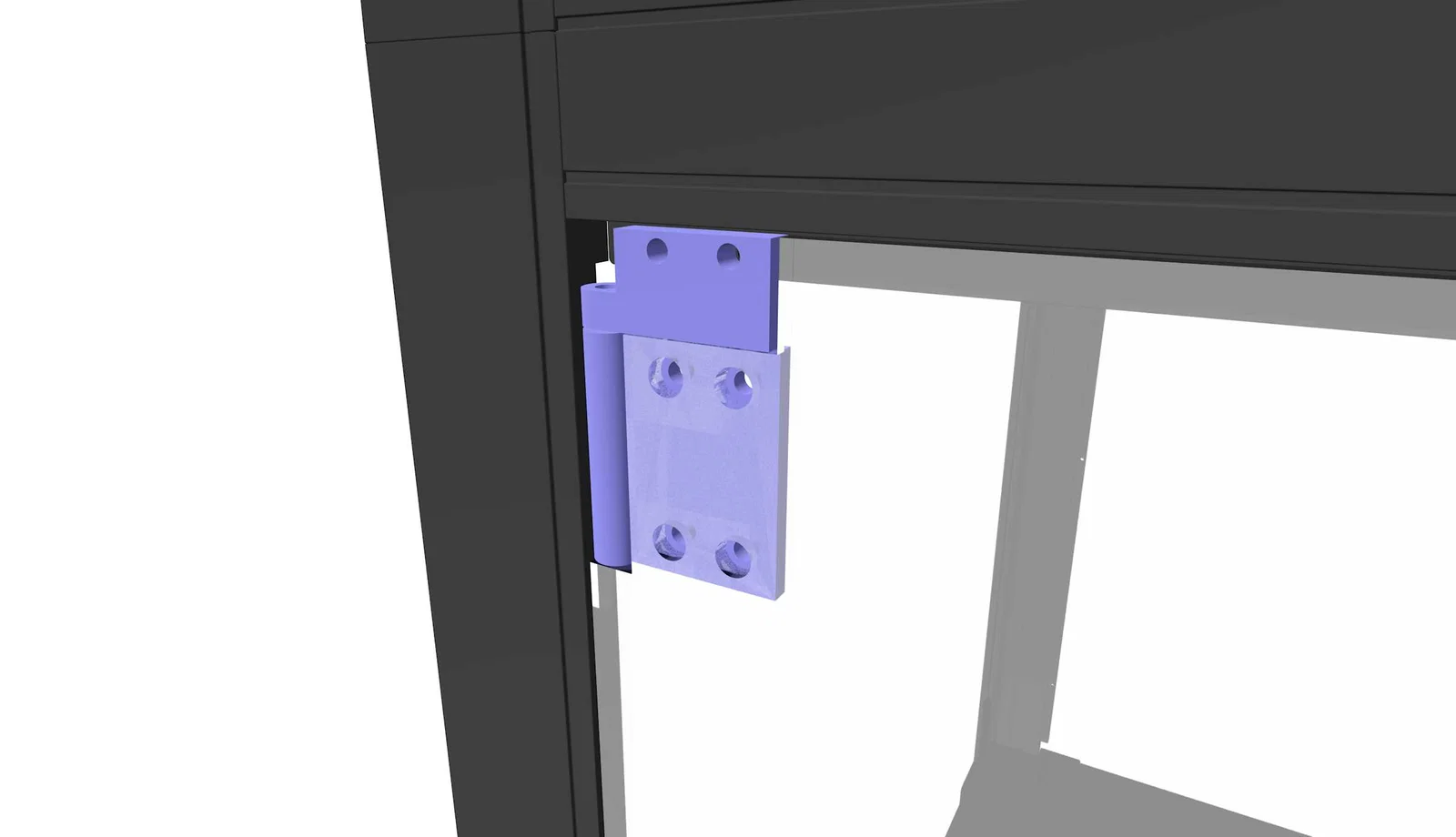

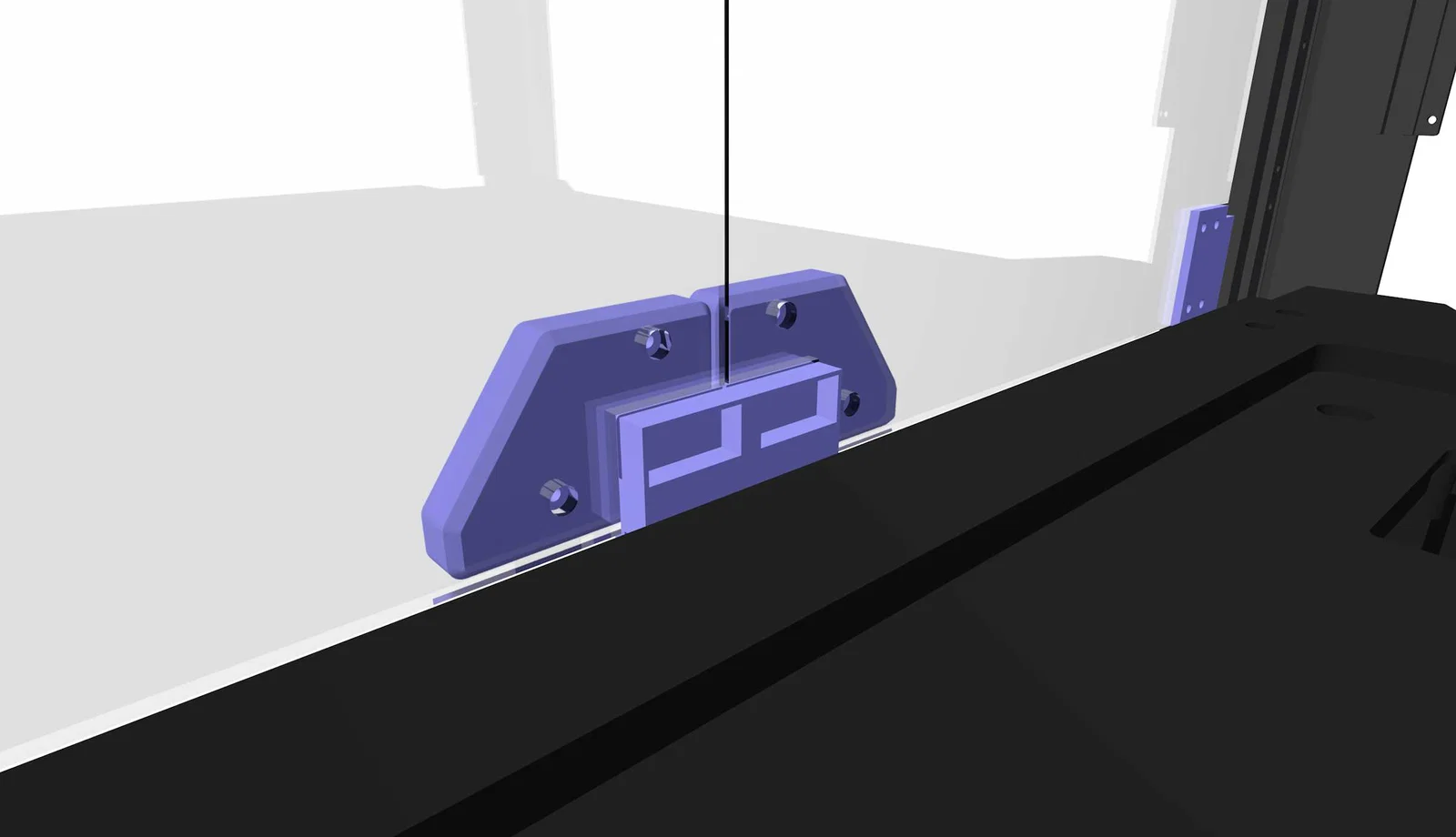

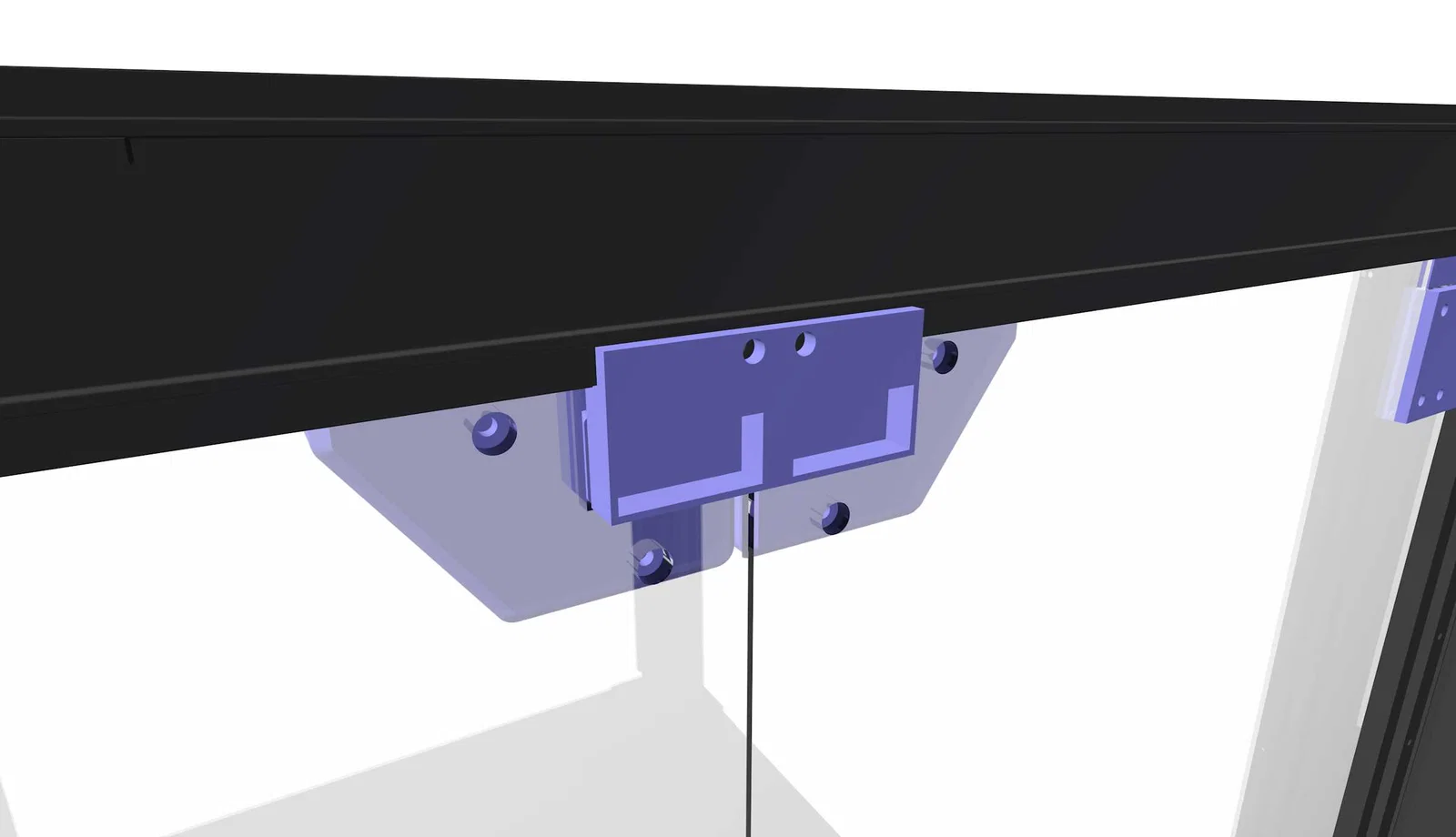

Mẫu này chỉ dùng các lỗ có sẵn trên khung của SV08, đồng thời dùng hệ thống cố định bằng nam châm và tay nắm của Sovol. Tuy nhiên, hệ thống cố định bằng nam châm đã được thiết kế lại để đóng êm hơn, chỉ dùng nam châm, bu-lông và các chi tiết in.
Đã kèm file DXF để cắt các tấm panel theo đúng kích thước.
Tên file có “x1” hoặc “x2” tùy theo số lượng cần in, mọi chi tiết đều đã được đặt sẵn theo hướng in khuyến nghị.
Khuyến nghị in bằng ABS/ASA; khuyến nghị in các vòng đệm (washers) bằng TPU để tránh làm nứt các tấm panel.
BOM
8 nam châm 20x10x3
36 bu-lông M3x8-10
4 bu-lông M3x40
16 đai ốc M3
LƯU Ý: Mẫu này chưa được test. Mình sẽ đăng hình lắp hoàn chỉnh sau khi cắt xong các tấm panel và in xong linh kiện; trong thời gian đó mình rất sẵn sàng nhận góp ý để cải thiện mẫu.
Đừng quên thêm !
Cảm ơn Richard Ferrington, Mathew Clark và 3DPrintDemon vì mọi góp ý và hỗ trợ test.
