Phantom Plastic Printing Press v2

Ghi chú nhanh khi in:

Phần thân press có hơi “lạ” quanh lỗ bắt vít. Cái này là cố ý để đánh lừa slicer, khiến khu vực đó được in đặc, giúp gia cố thêm chỗ gắn các núm vặn tạo lực.

Máy in 3D của bạn nên đạt được dung sai tối thiểu 0.15mm để đảm bảo mọi thứ lắp khít và đúng kích thước.

Lắp ráp:

Bạn nên bôi mỡ (grease) cho cụm nối con lăn trên/dưới chính và các bánh răng trong hộp số (gearbox) nếu bạn định in etching. Nếu press phát ra tiếng kêu cót két khi chịu lực lớn thì thường là do cần thêm mỡ.

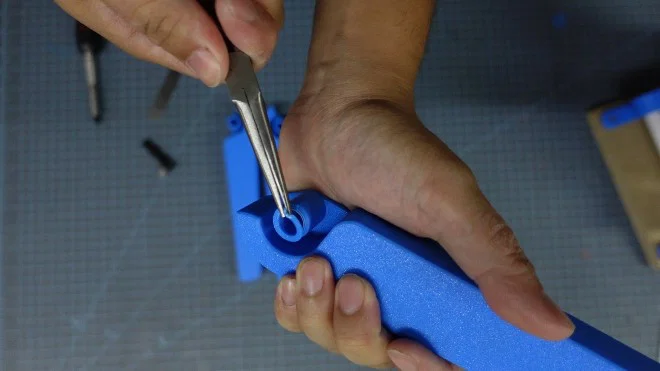

Trong khung cánh mở rộng (extending wing frame) có một miếng support nhỏ được tích hợp sẵn, nằm ở chỗ ống trụ (cylinder) chạm mặt bàn in (build plate) — gỡ miếng này ra. Có hình minh họa.

Tính năng:

Bạn có thể tái sử dụng các núm chỉnh lực (pressure knobs) và gearbox từ bản press trước, nếu bạn tháo ra được mà không làm hư chúng. Các chi tiết mới có thêm vài đặc điểm để lắp dễ hơn nhưng vẫn gắn vừa vào các ngàm/kết nối (connectors) y như thiết kế cũ.

Con lăn dưới nhỏ hơn để làm press chạy chậm lại, và con lăn trên lớn hơn để bạn lăn qua các tấm etching plate dễ hơn.

Thanh đỡ bàn (bed support) dày hơn, cứng hơn và dễ in hơn. Bạn cũng có thể dùng thanh gỗ tròn (dowel rod) 16mm (5/8 inch) để làm bed support nếu không muốn in.

Tay quay dễ in hơn và tay quay kiểu captive rotating để thao tác thoải mái hơn (có thể bạn cần lắc nhẹ cho tay quay rơ ra và bôi trơn để khỏi bị kêu).

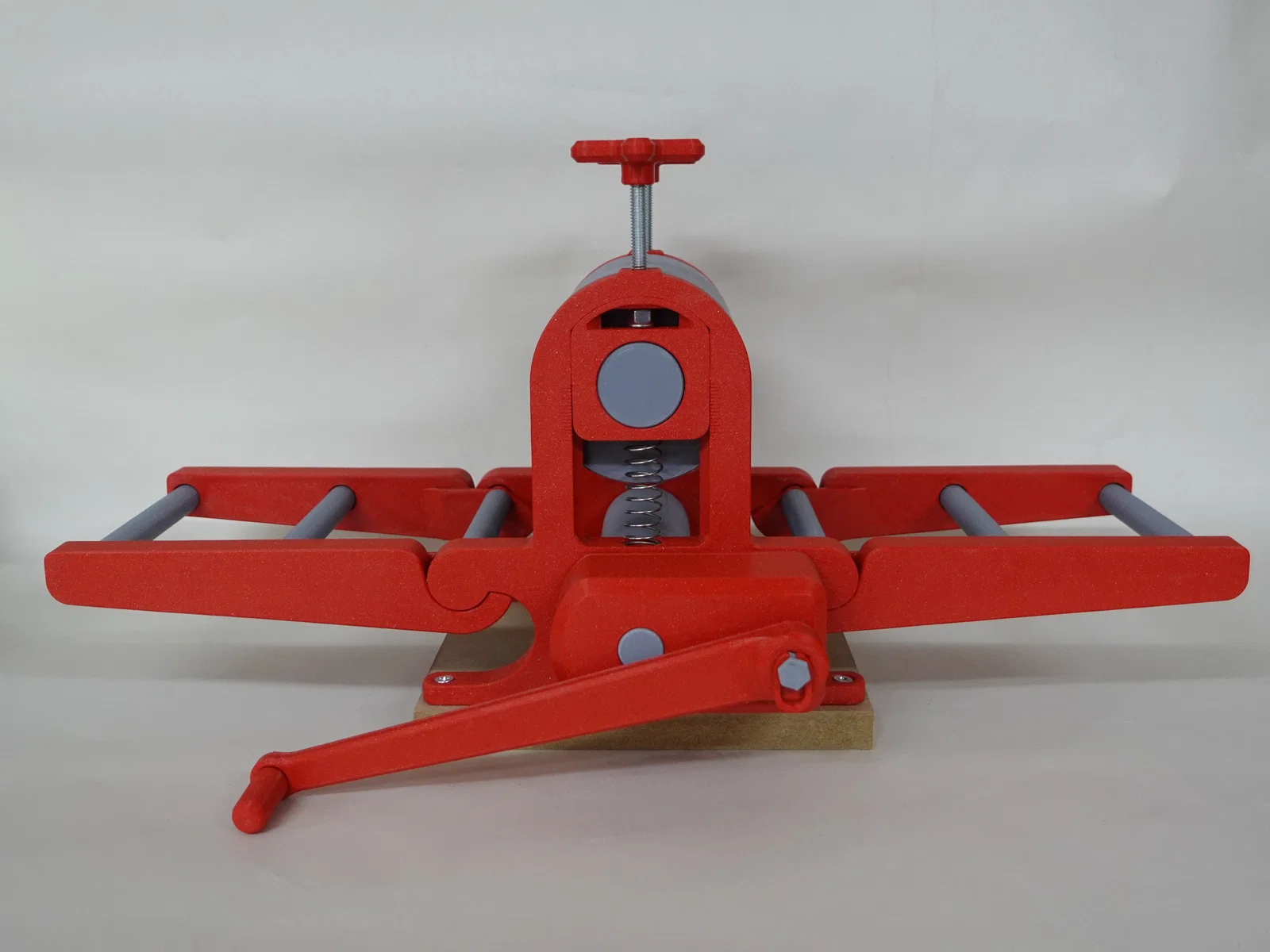

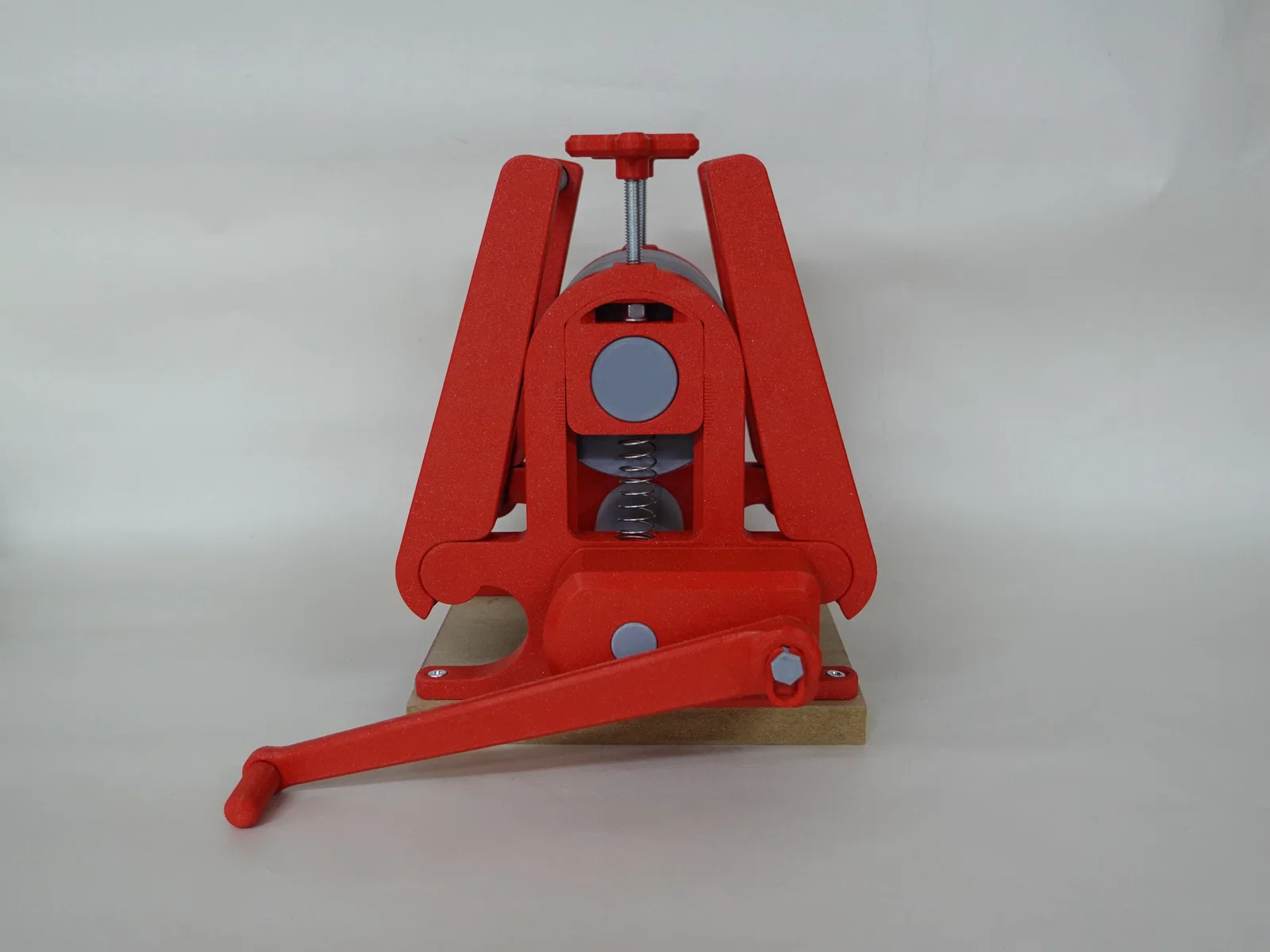

Nâng cấp cánh mở rộng (extending wings) mới. Mấy cánh này cho thêm không gian thao tác để bạn đưa và hứng matrix khi làm việc, và có thể gập gọn khi cần thêm chỗ hoặc cần mang press đi. Đồng thời vẫn đảm bảo in được trên kiểu máy Ender 3 “cổ điển”. Cánh tương thích với bản press base, nên nếu bạn làm press trước rồi muốn gắn thêm cánh sau cũng được, không cần chỉnh sửa khung base.

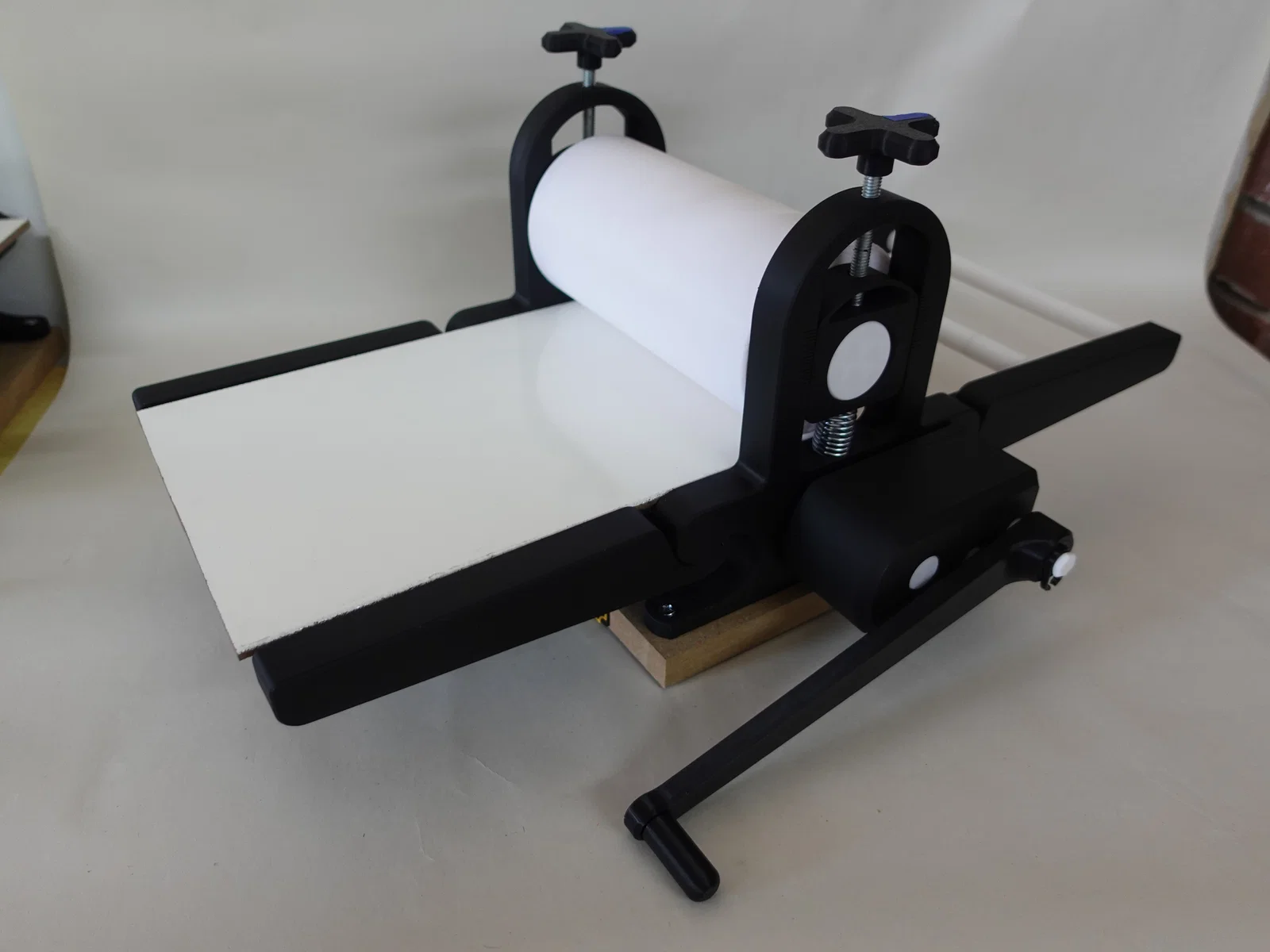

Phiên bản press 8 inch mới: in được trên máy tiêu chuẩn 220 x 220 x 250. Cũng in được trên máy kiểu Prusa nếu bạn chia (split) con lăn trên và con lăn dưới. (In phần thân và phần đầu rời nhau rồi dán keo lại.)

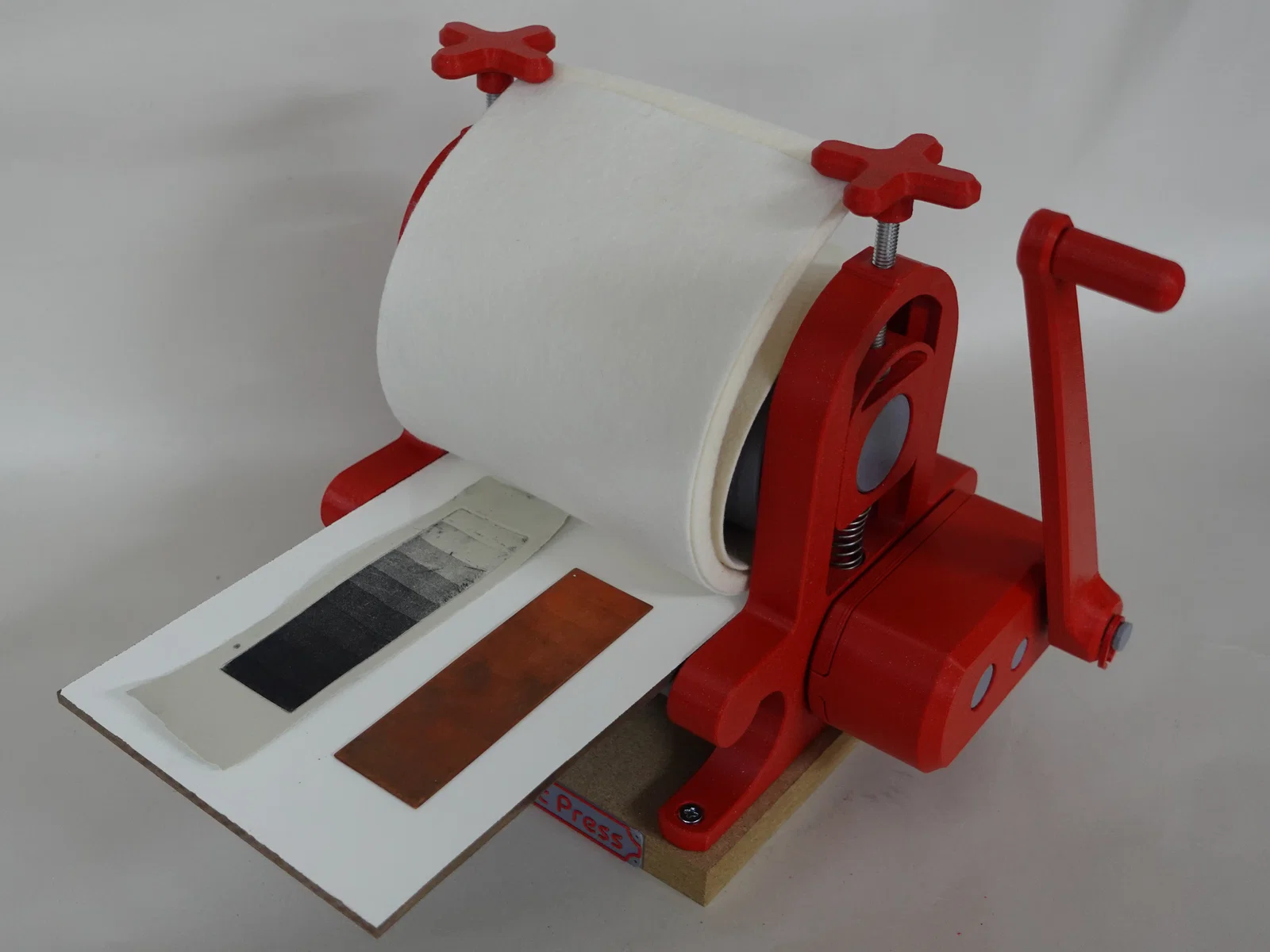

Phiên bản mini 5 inch mới, in được trên máy in 3D khổ 180mm.
