Acmer S1 Square Guide – Tấm canh origin vuông

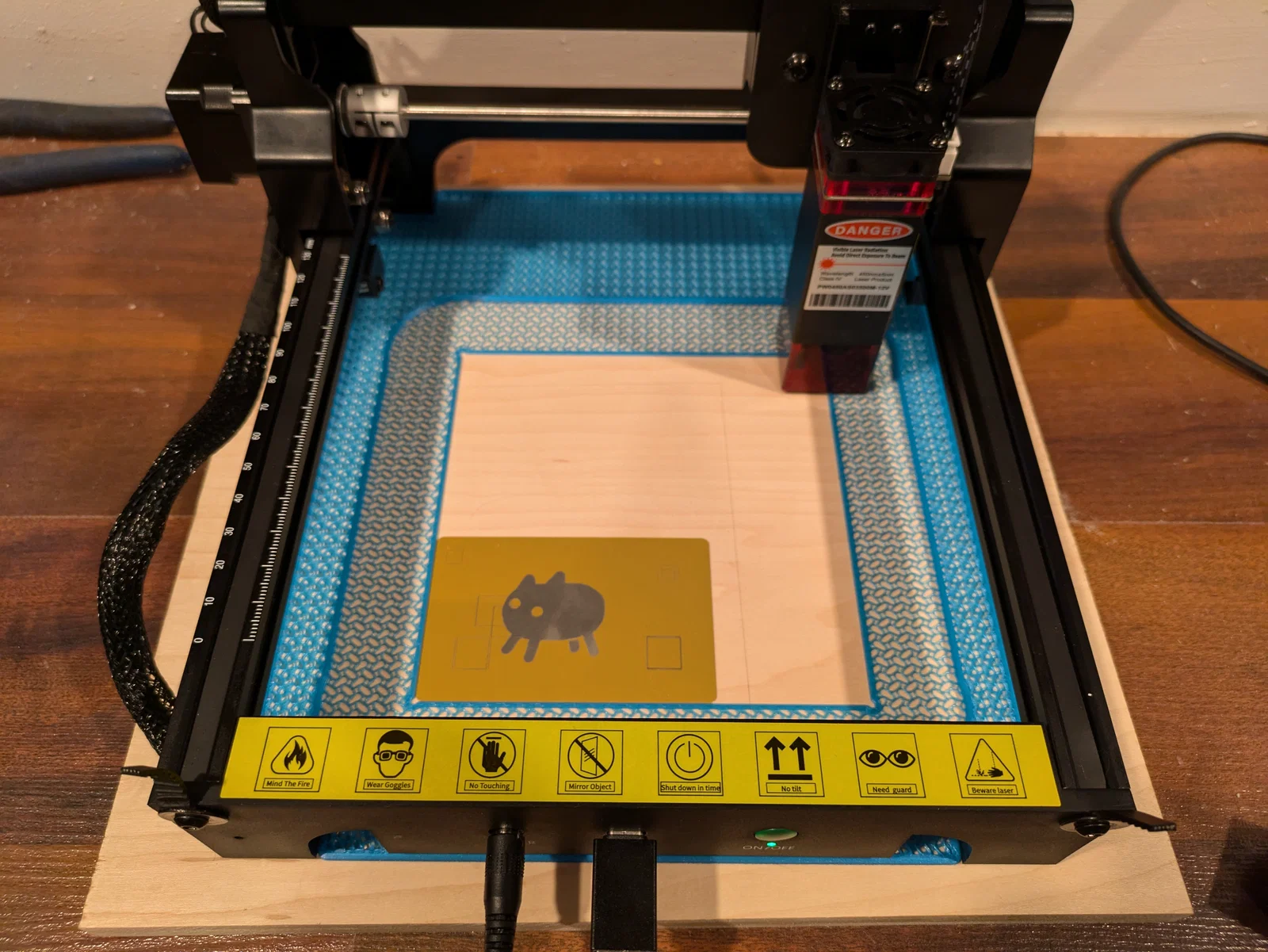

Tấm guide canh line cho Acmer S1 hoặc Roomark Z16 hoặc Z35 (mình dùng Z35). Giúp tạo điểm gốc (origin) lặp lại ổn định nên khỏi phải loay hoay canh vị trí, framing, v.v. Cứ đặt vào góc là chạy thôi.

Sau khi in và gắn cố định dưới máy, bạn chạy một hình vuông 10x10, cách 10mm từ bên trái và bên phải. Đo lại và xem hình vuông rơi vào vị trí nào. Nếu bị thiếu, lấy 10 trừ cho số bạn đo được rồi ghi lại. Dùng header/start gcode trong LightBurn, bạn có thể chỉnh để nó “vừa khít” (vì độ chính xác của cái guide jig này còn tùy vào máy in của bạn).

$h
G92 X0 Y0

Lấy con số bạn tính được theo từng trục rồi điền vào. Ví dụ nếu trục X đo được 9.5, lấy 10 - 9.5 = 0.5. Đổi sang số âm (hoặc nếu bạn ra số âm thì đổi sang dương). Vậy kết quả cho X sẽ là X-0.5, nhét vào gcode, test lại. Làm tiếp tới khi chuẩn hẳn.

EDIT: Thêm 2 phiên bản mới. Mình làm thêm cái nữa thì nó bị cong/warped hơi nhấc khỏi plate, nên mình thêm phần fill ở các góc chân đế để nếu bản của bạn có bị cong thì chính đầu laser sẽ ép nó phẳng lại. Phiên bản còn lại được cắt gọn để in vừa máy nhỏ hơn và giờ chắc sẽ vừa trên mọi bed 220x220.
