Hộp Rugged cho Hoto Electric Screwdriver (41 bits)

Mình mua một cây electric screw driver của Hoto, lúc mua về nó đi kèm một ống trụ nhôm. Bản thân máy vặn vít thì quá ổn, nhưng cái ống trụ chiếm khá nhiều chỗ và cũng không giữ nắp kín được. Bộ bit đi kèm cũng khá là nghèo nàn.

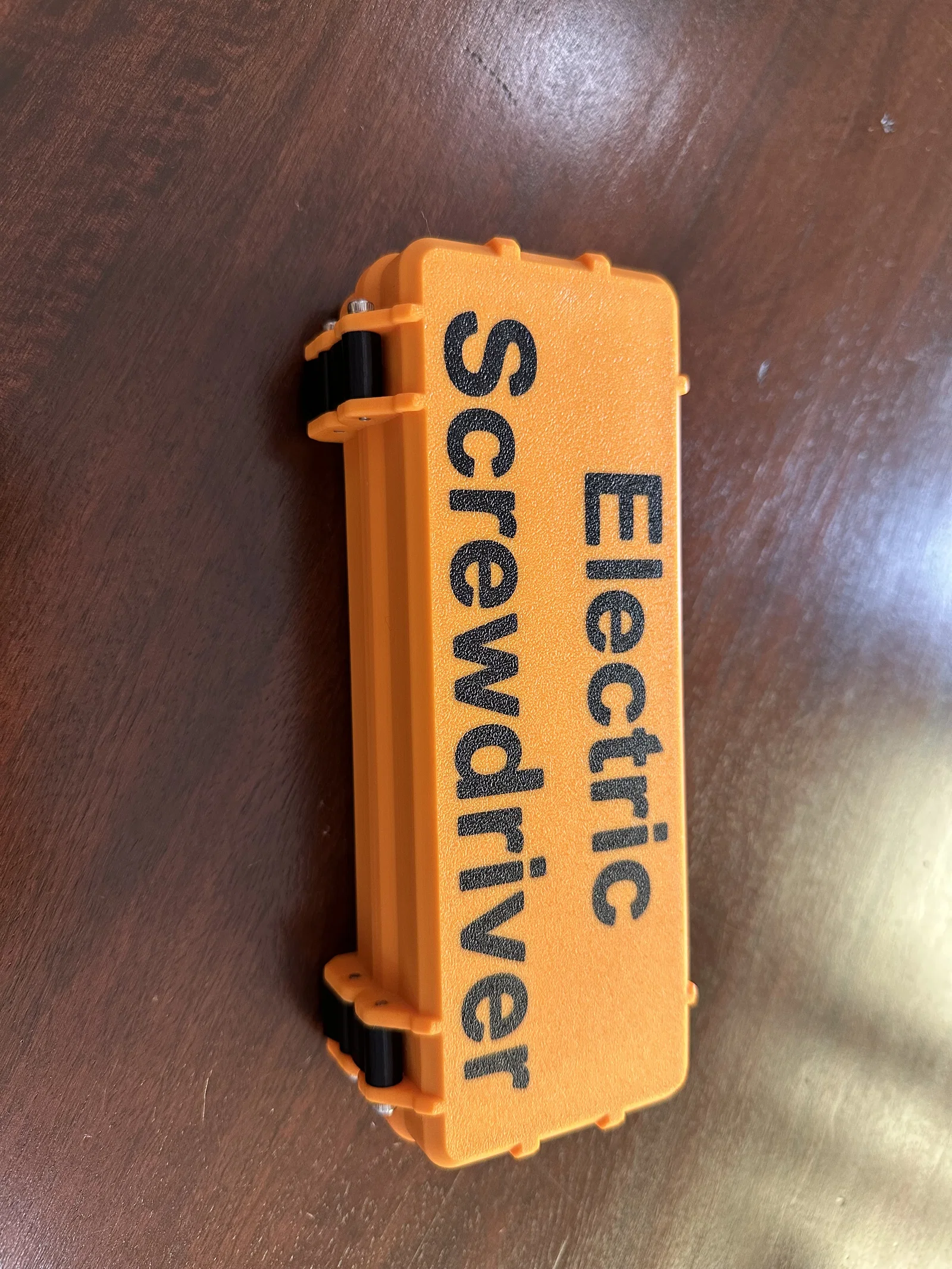

Vậy nên mình quyết định làm một cái hộp mới để chứa được nhiều bit hơn và đóng lại chắc chắn.

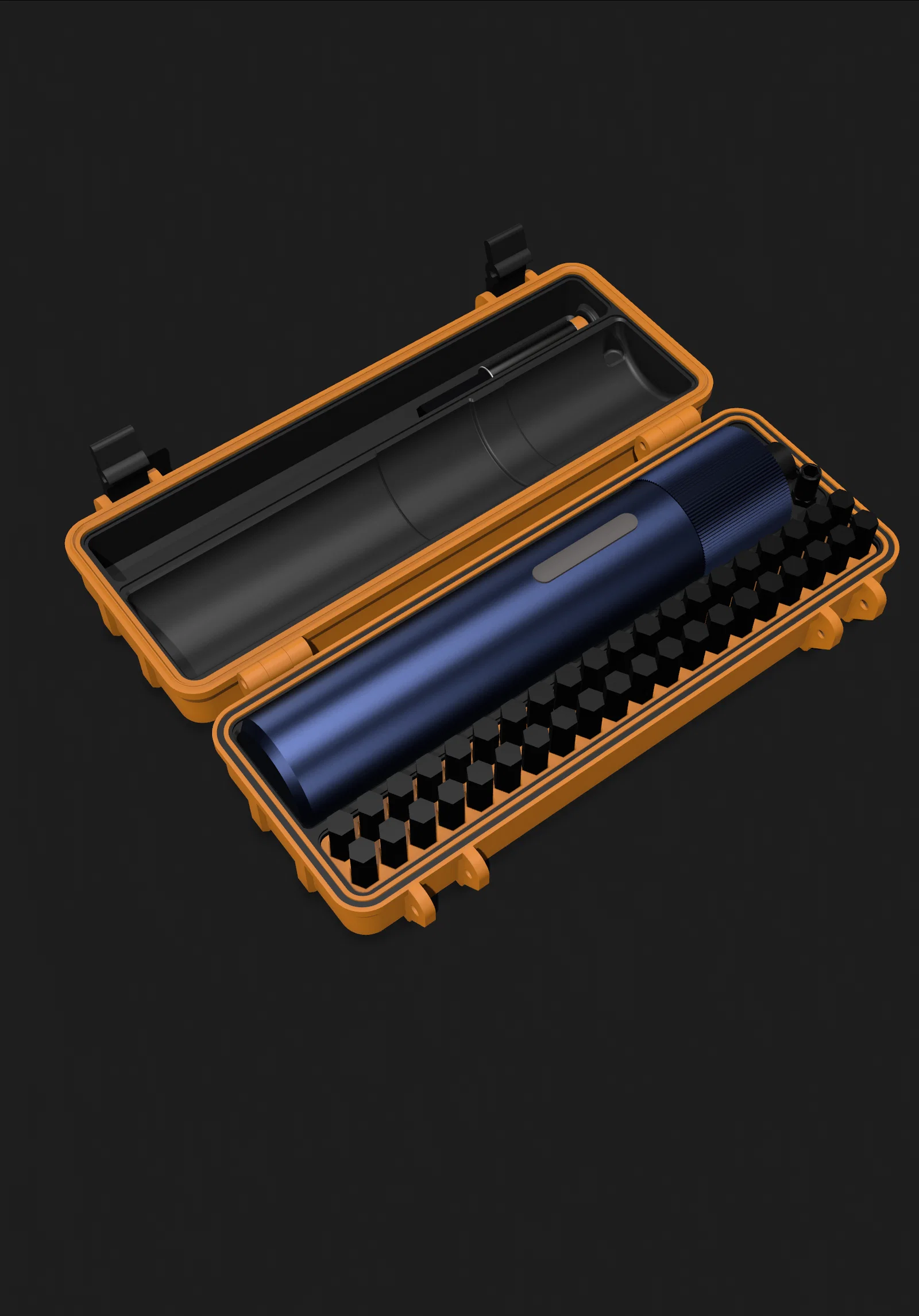

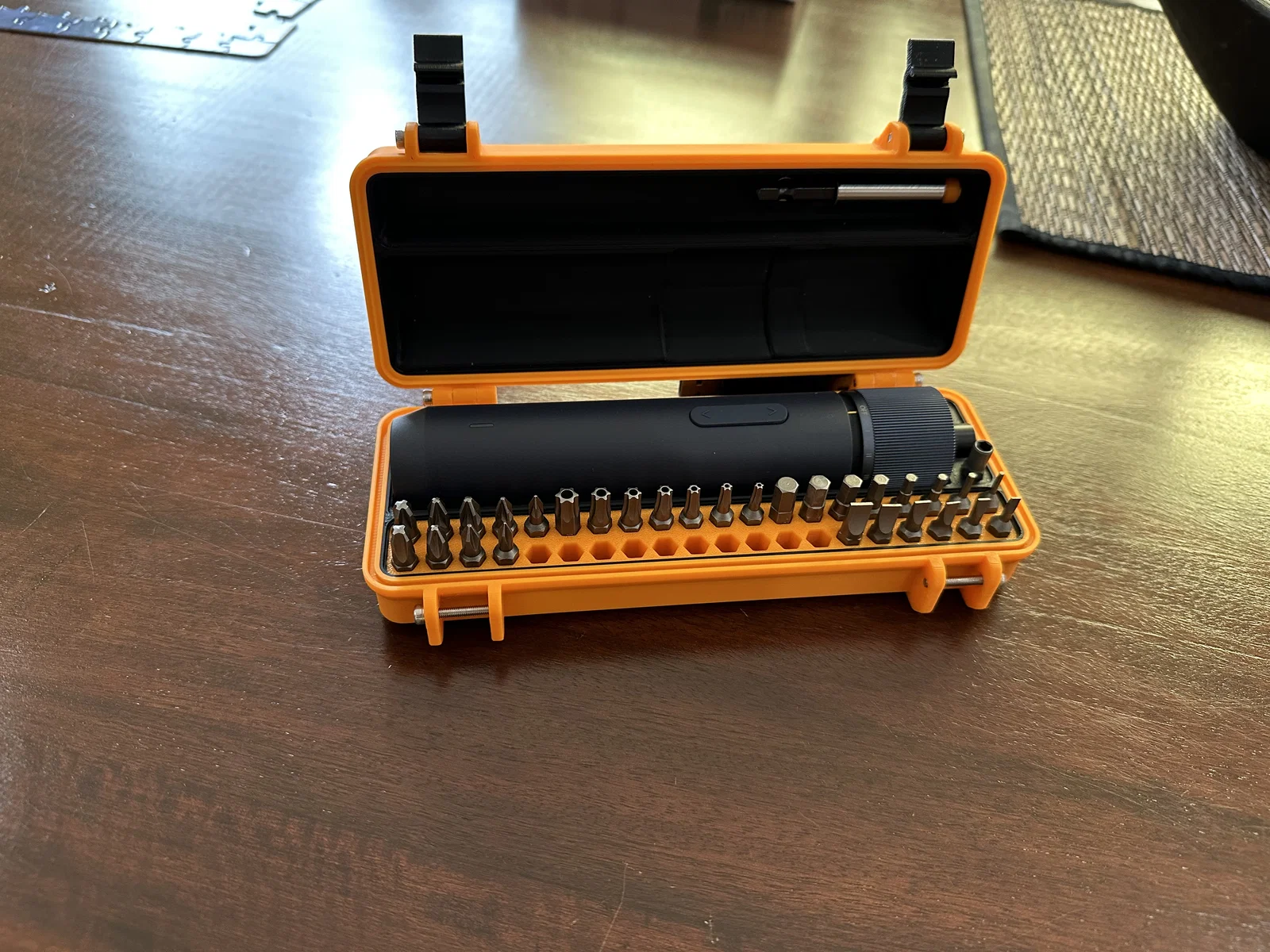

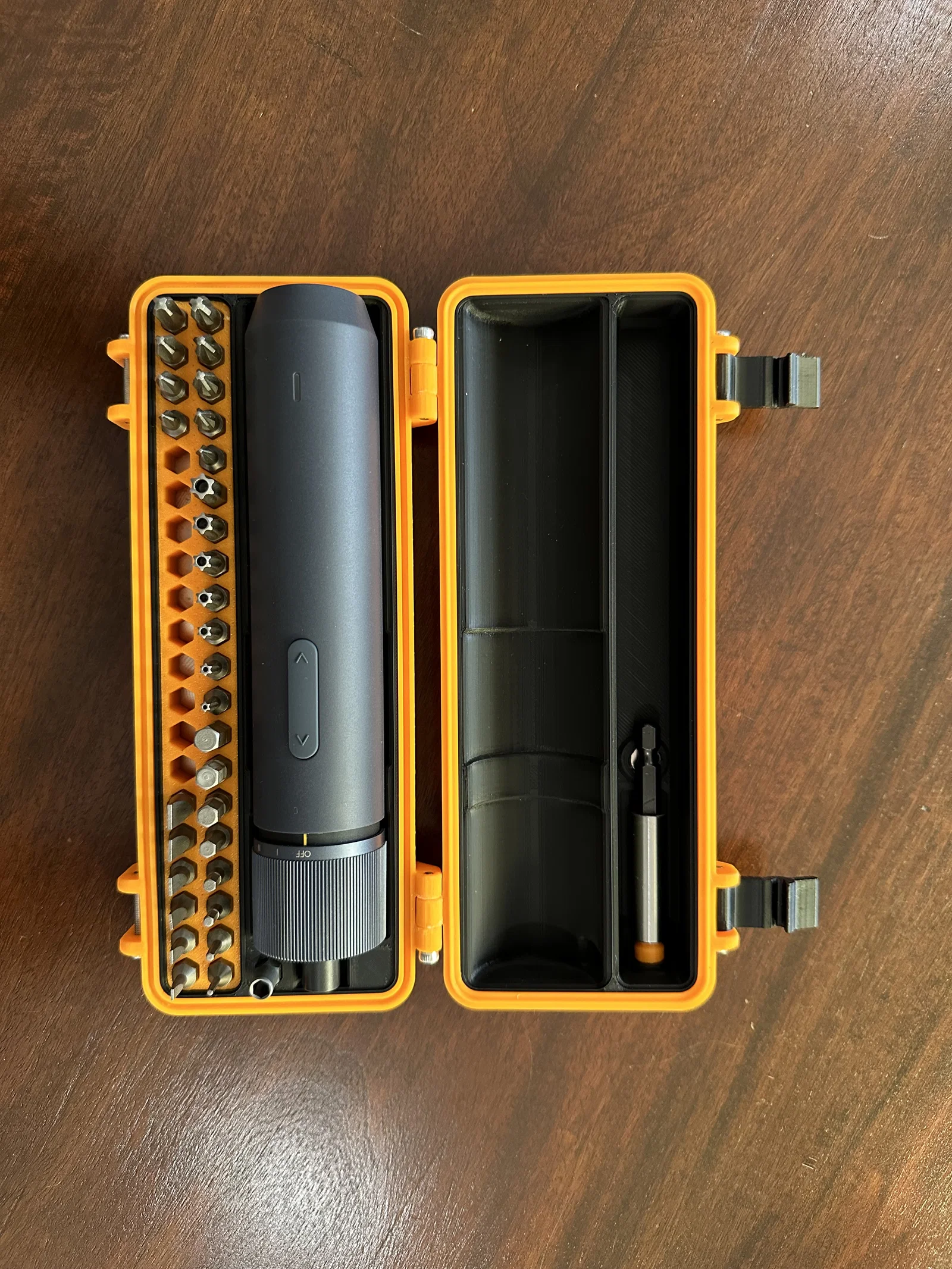

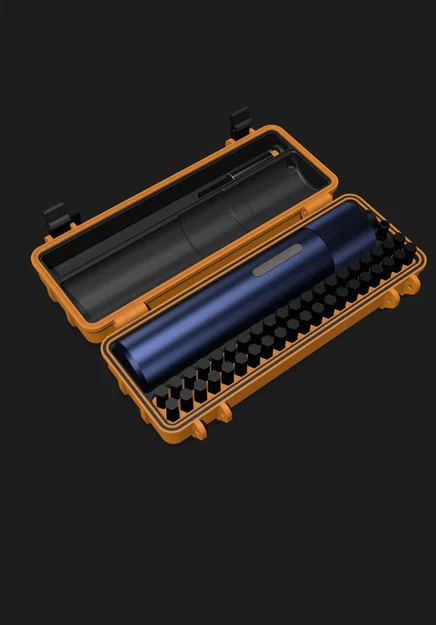

Hộp này chứa được 41 bits và có thêm một đầu nối (extension) ¼" gắn trong nắp.

Mình có đính kèm file STEP để ai muốn chỉnh sửa mẫu này thì dùng.

Phần cứng cần có:

• 6 ốc M3x20
• 42 nam châm neodymium 8x1.5mm
• 2 nam châm neodymium 6x3mm

Bạn cũng sẽ cần epoxy để dán phần đáy của bit holder vào nửa trên sau khi đã đặt toàn bộ nam châm vào. Mình khuyên nên kiểm tra các “bit silos” có bị lỏng/khít quá không trước khi gắn nam châm. Việc calibration máy in có thể ảnh hưởng độ chính xác của lỗ, khiến rút bits ra khó. Nếu bị vậy, bạn thử recalibrate hoặc tăng thiết lập XY expansion có thể sẽ ổn hơn. Với mình thì in phát ăn ngay.

Khi lắp ráp, ráp bit holder trước rồi đưa nó vào phần bottom insert (miếng màu đen giữ cây vặn vít ở đáy hộp). Sau đó mới đưa bottom insert vào nửa đáy của hộp. Tất cả đều được thiết kế dạng interference fit (trừ nam châm), nên làm theo thứ tự này sẽ dễ thao tác hơn.

Cập nhật:

• 13/05/2023: Thêm file STL có sẵn layout & hướng đặt để in.
